Högtalare, hatthylla

Transkript

1 Anvisningsnr Version Art. nr Högtalare, hatthylla D Sida 1 / 11

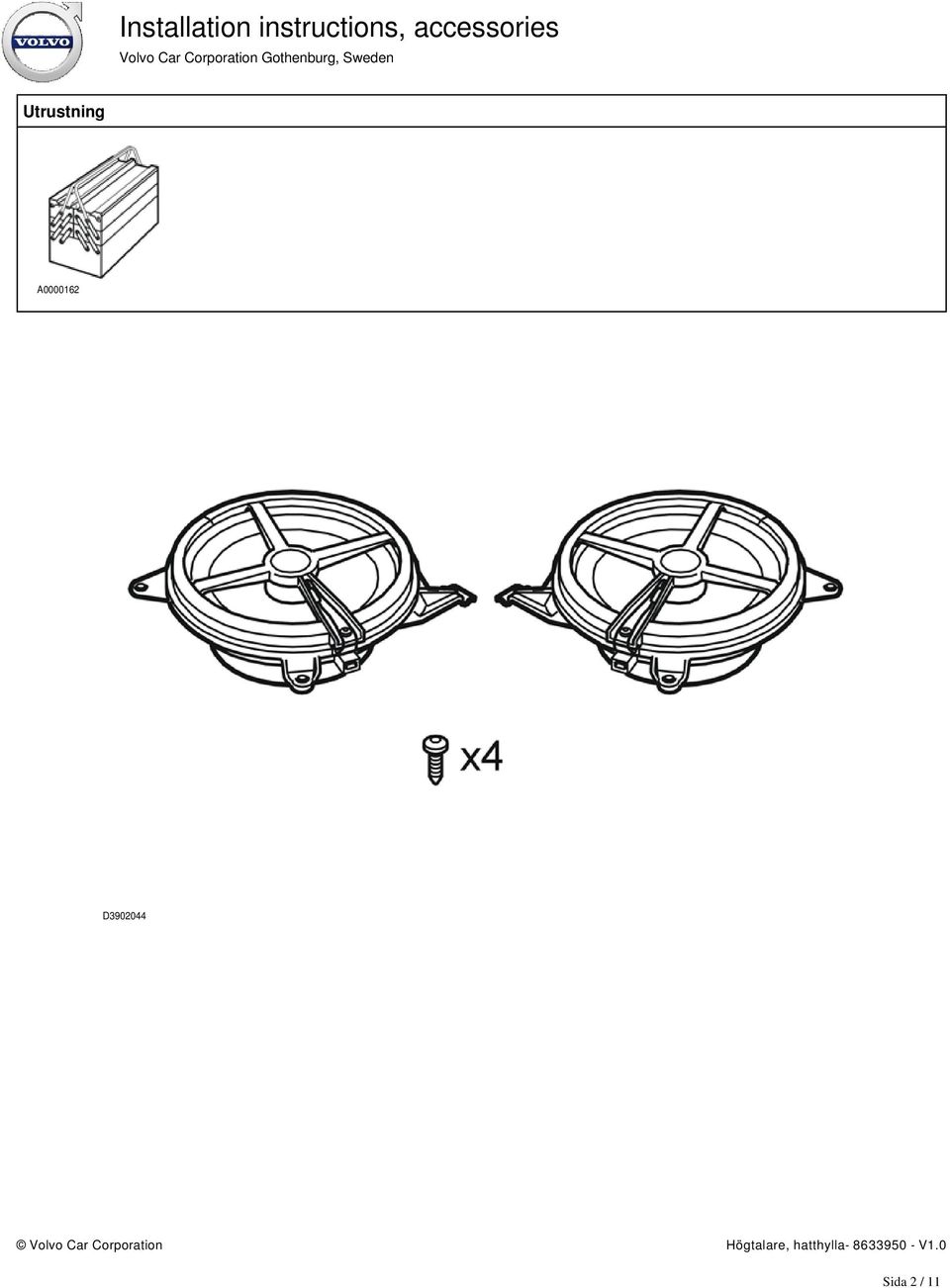

2 Utrustning A D Sida 2 / 11

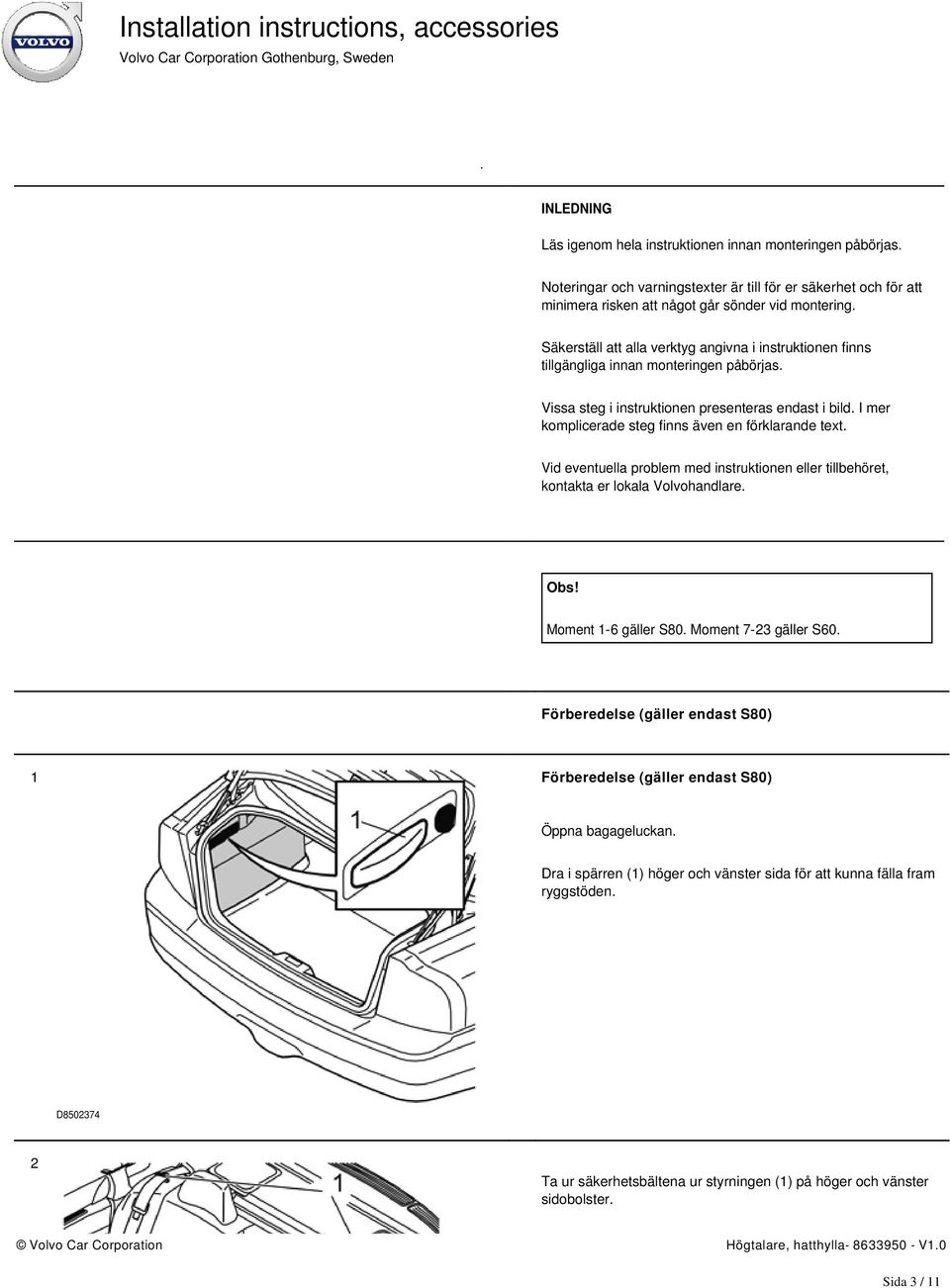

3 INLEDNING Läs igenom hela instruktionen innan monteringen påbörjas. Noteringar och varningstexter är till för er säkerhet och för att minimera risken att något går sönder vid montering. Säkerställ att alla verktyg angivna i instruktionen finns tillgängliga innan monteringen påbörjas. Vissa steg i instruktionen presenteras endast i bild. I mer komplicerade steg finns även en förklarande text. Vid eventuella problem med instruktionen eller tillbehöret, kontakta er lokala Volvohandlare. Obs! Moment 1-6 gäller S80. Moment 7-23 gäller S60. Förberedelse (gäller endast S80) 1 Förberedelse (gäller endast S80) Öppna bagageluckan. Dra i spärren (1) höger och vänster sida för att kunna fälla fram ryggstöden. D Ta ur säkerhetsbältena ur styrningen (1) på höger och vänster sidobolster. Sida 3 / 11

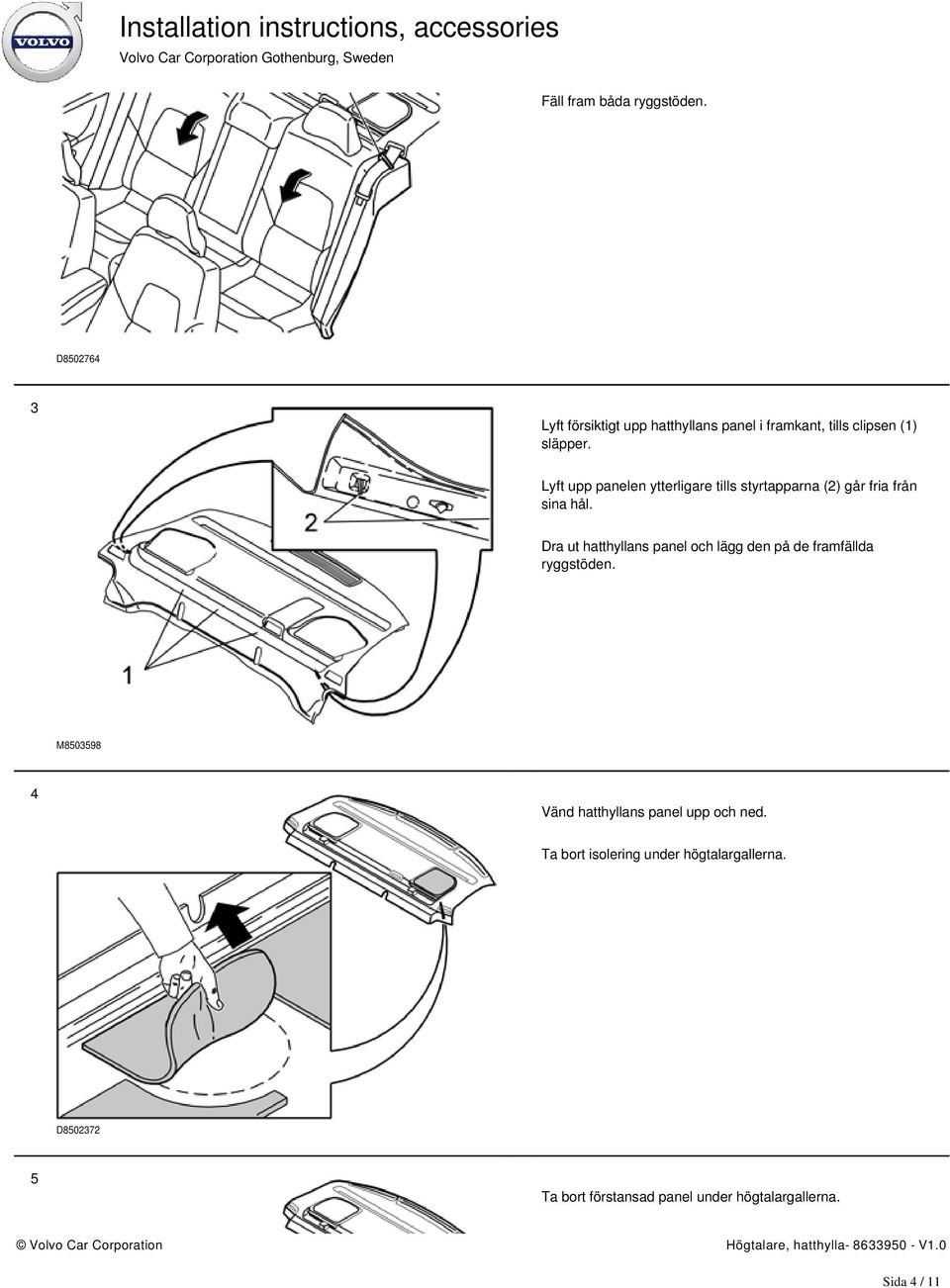

4 Fäll fram båda ryggstöden. D Lyft försiktigt upp hatthyllans panel i framkant, tills clipsen (1) släpper. Lyft upp panelen ytterligare tills styrtapparna (2) går fria från sina hål. Dra ut hatthyllans panel och lägg den på de framfällda ryggstöden. M Vänd hatthyllans panel upp och ned. Ta bort isolering under högtalargallerna. D Ta bort förstansad panel under högtalargallerna. Sida 4 / 11

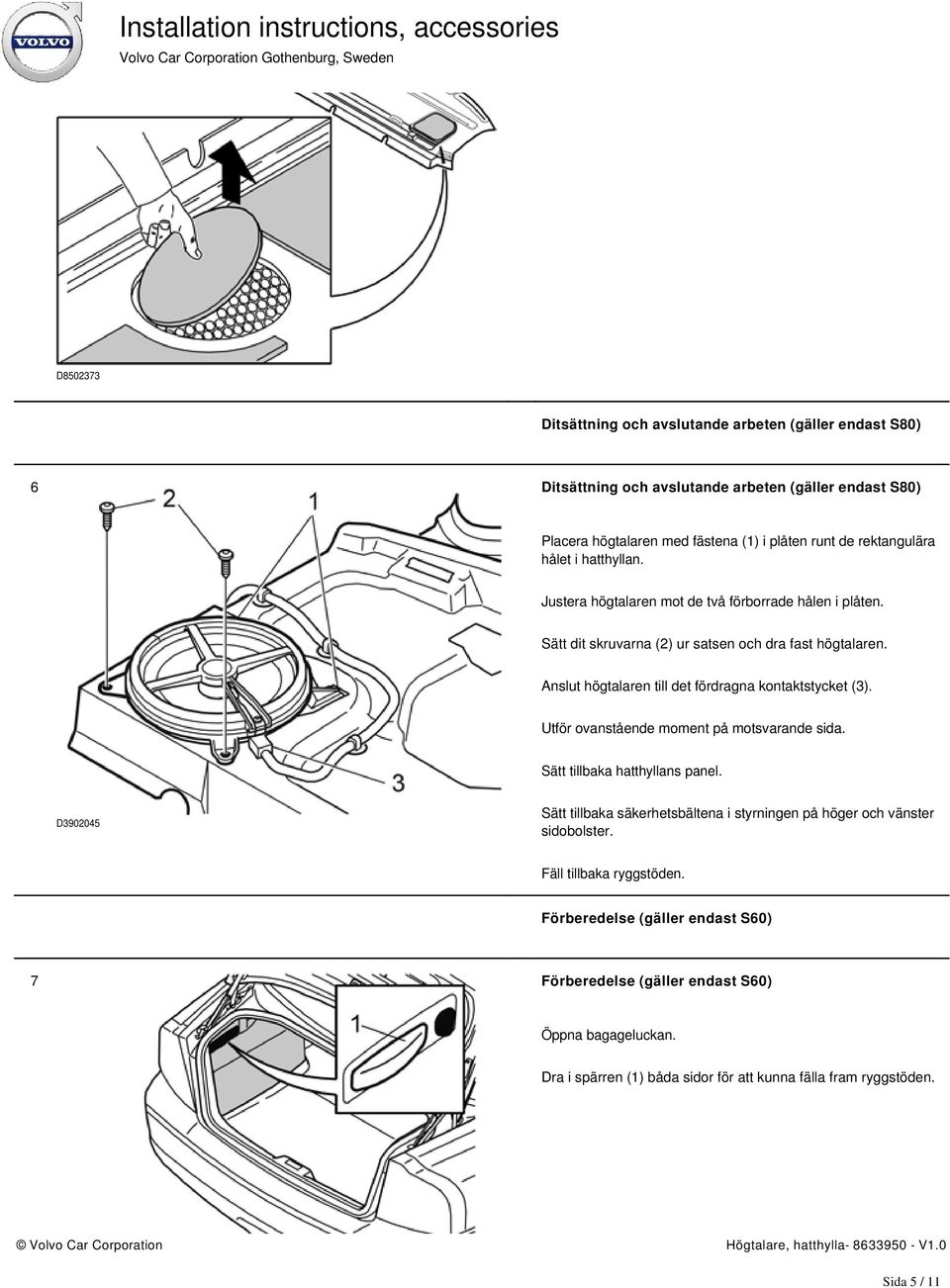

5 D Ditsättning och avslutande arbeten (gäller endast S80) 6 Ditsättning och avslutande arbeten (gäller endast S80) Placera högtalaren med fästena (1) i plåten runt de rektangulära hålet i hatthyllan. Justera högtalaren mot de två förborrade hålen i plåten. Sätt dit skruvarna (2) ur satsen och dra fast högtalaren. Anslut högtalaren till det fördragna kontaktstycket (3). Utför ovanstående moment på motsvarande sida. Sätt tillbaka hatthyllans panel. D Sätt tillbaka säkerhetsbältena i styrningen på höger och vänster sidobolster. Fäll tillbaka ryggstöden. Förberedelse (gäller endast S60) 7 Förberedelse (gäller endast S60) Öppna bagageluckan. Dra i spärren (1) båda sidor för att kunna fälla fram ryggstöden. Sida 5 / 11

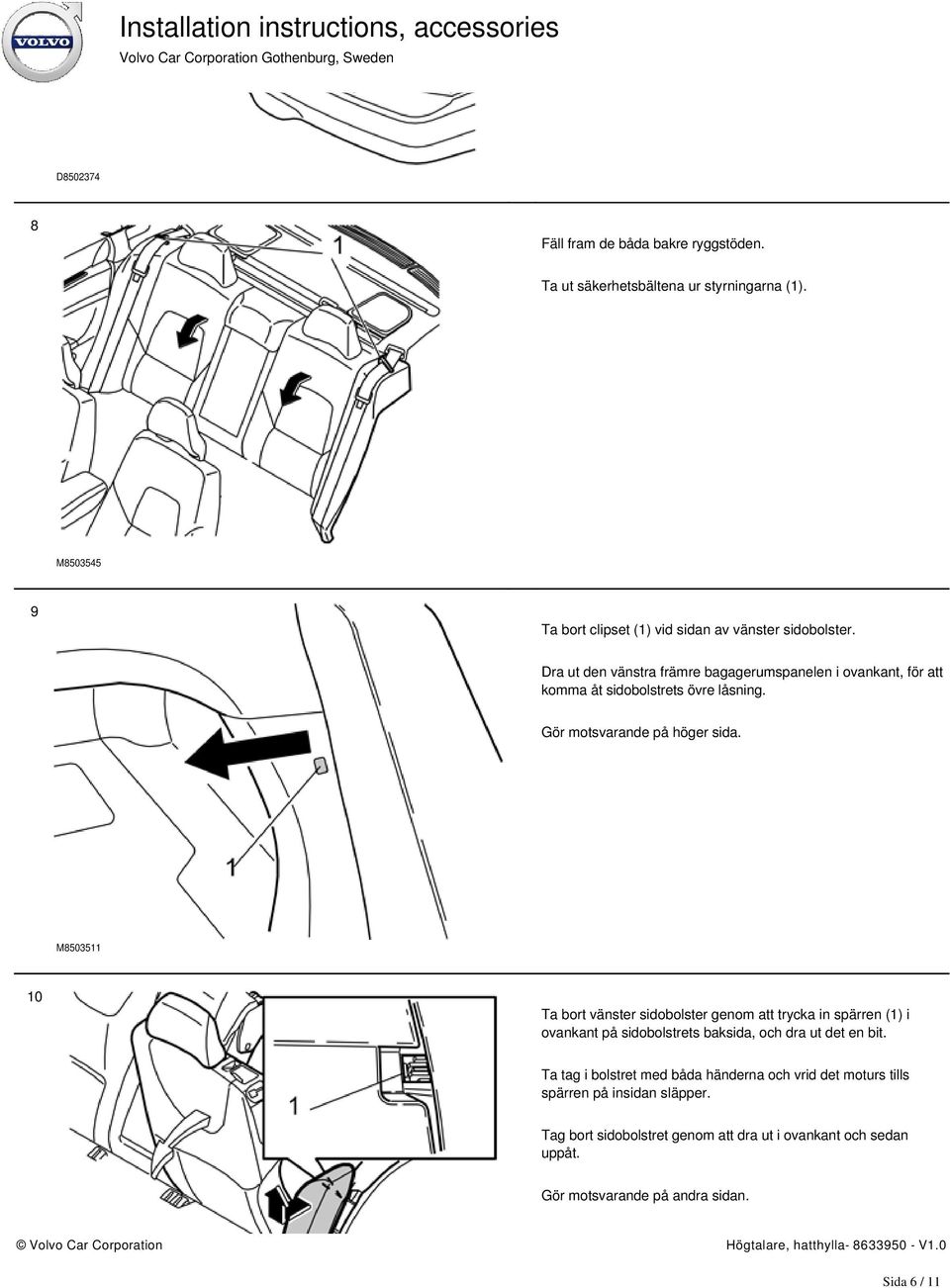

6 D Fäll fram de båda bakre ryggstöden. Ta ut säkerhetsbältena ur styrningarna (1). M Ta bort clipset (1) vid sidan av vänster sidobolster. Dra ut den vänstra främre bagagerumspanelen i ovankant, för att komma åt sidobolstrets övre låsning. Gör motsvarande på höger sida. M Ta bort vänster sidobolster genom att trycka in spärren (1) i ovankant på sidobolstrets baksida, och dra ut det en bit. Ta tag i bolstret med båda händerna och vrid det moturs tills spärren på insidan släpper. Tag bort sidobolstret genom att dra ut i ovankant och sedan uppåt. Gör motsvarande på andra sidan. Sida 6 / 11

7 M Ta bort täcklock och skruv till vänster C-stolpspanel. Gör motsvarande på andra sidan. M Lossa gummilisten i bakkant på vänster bakdörrs karm Ta tag i C-stolpspanelens ovankant och dra (A) den inåt tills de tre clipsen (1) släpper. Dra (B) sedan loss panelen rakt uppåt, och lägg bort den. Gör motsvarande på andra sidan. M Lyft försiktigt upp hatthyllans panel i framkant, tills clipsen (1) släpper. Lyft upp panelen ytterligare tills styrtapparna (2) går fria från sina hål. Dra ut hatthyllans panel och lägg den på de framfällda ryggstöden. Sida 7 / 11

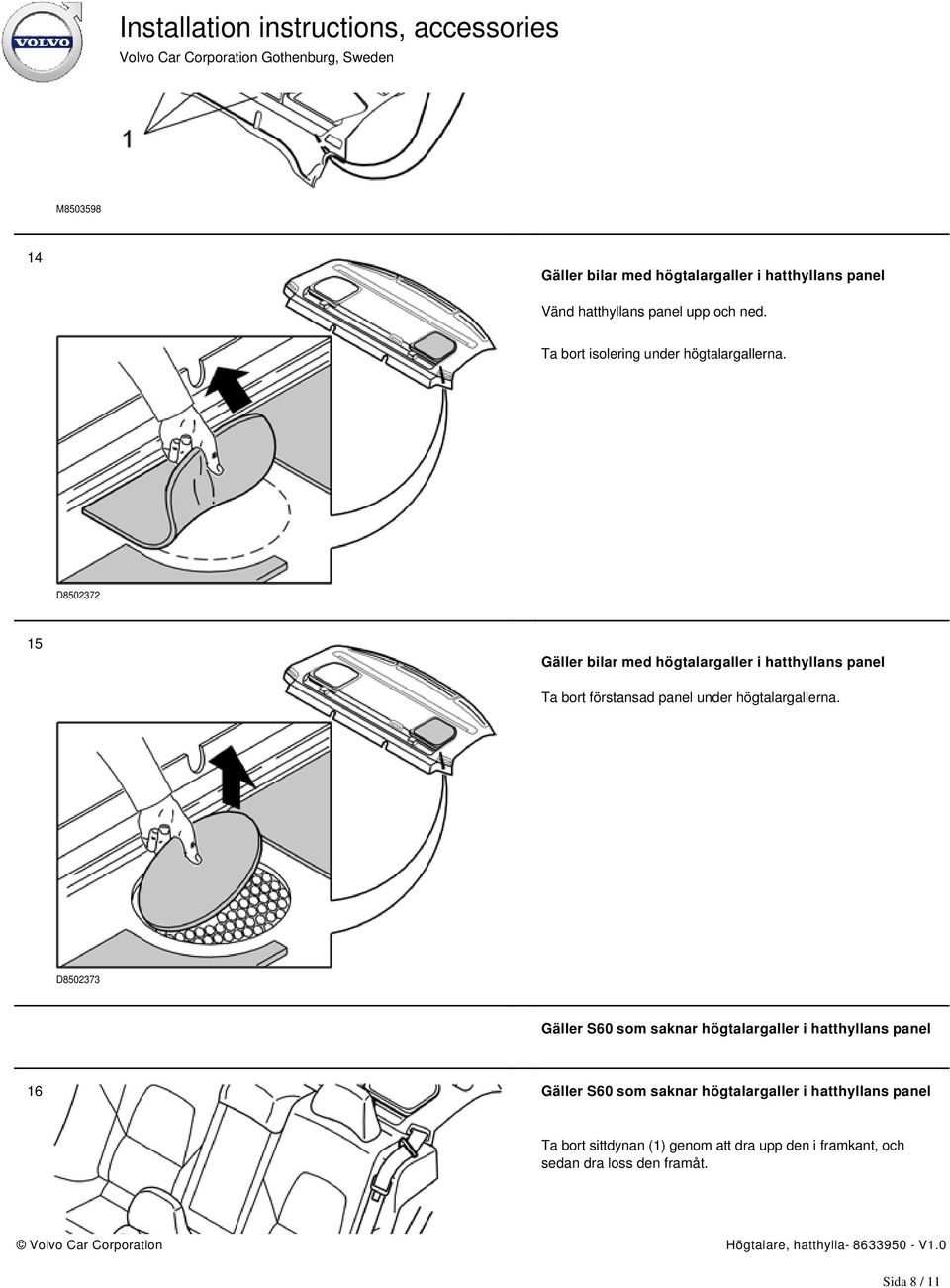

8 M Gäller bilar med högtalargaller i hatthyllans panel Vänd hatthyllans panel upp och ned. Ta bort isolering under högtalargallerna. D Gäller bilar med högtalargaller i hatthyllans panel Ta bort förstansad panel under högtalargallerna. D Gäller S60 som saknar högtalargaller i hatthyllans panel 16 Gäller S60 som saknar högtalargaller i hatthyllans panel Ta bort sittdynan (1) genom att dra upp den i framkant, och sedan dra loss den framåt. Sida 8 / 11

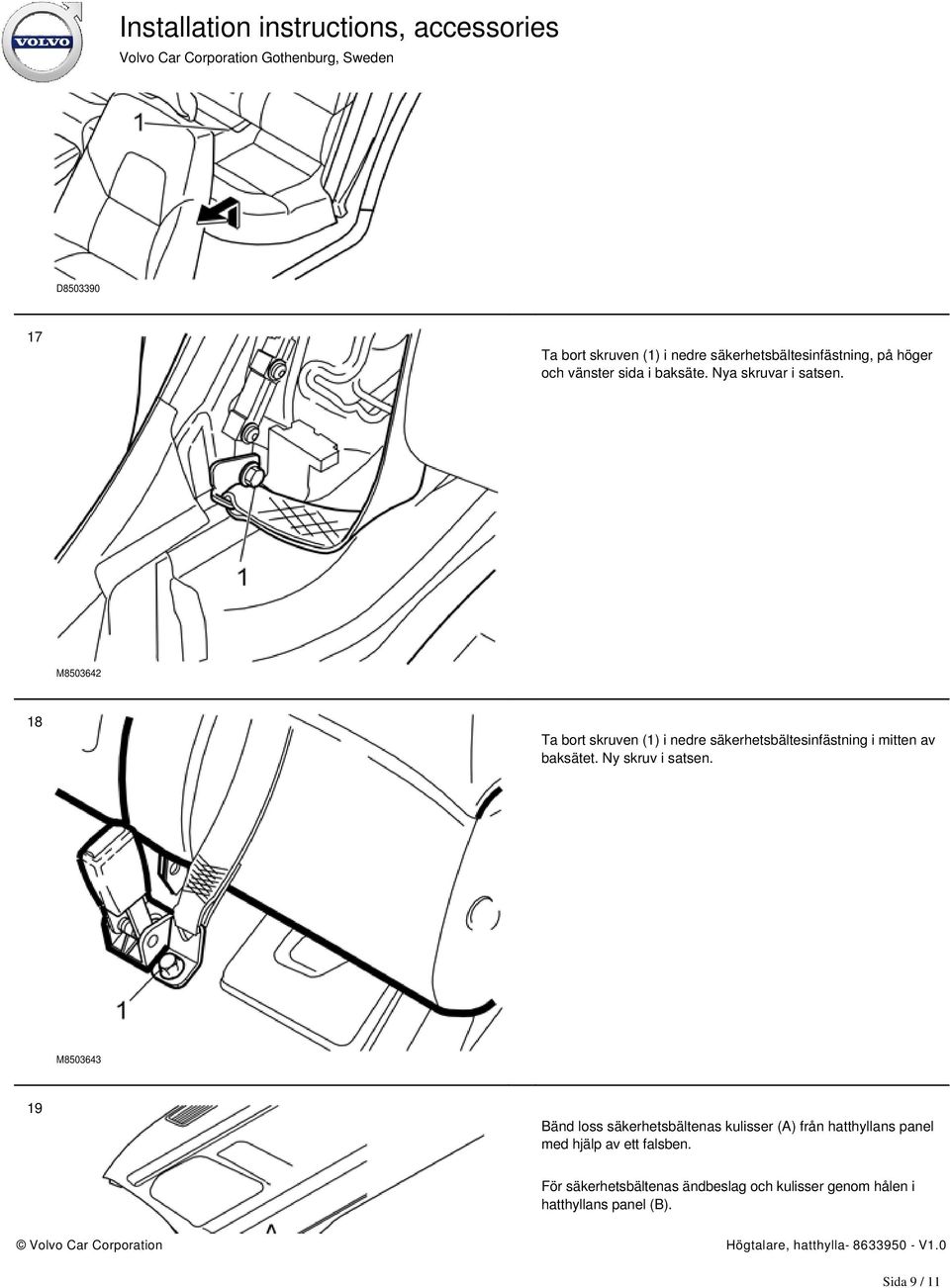

9 D Ta bort skruven (1) i nedre säkerhetsbältesinfästning, på höger och vänster sida i baksäte. Nya skruvar i satsen. M Ta bort skruven (1) i nedre säkerhetsbältesinfästning i mitten av baksätet. Ny skruv i satsen. M Bänd loss säkerhetsbältenas kulisser (A) från hatthyllans panel med hjälp av ett falsben. För säkerhetsbältenas ändbeslag och kulisser genom hålen i hatthyllans panel (B). Sida 9 / 11

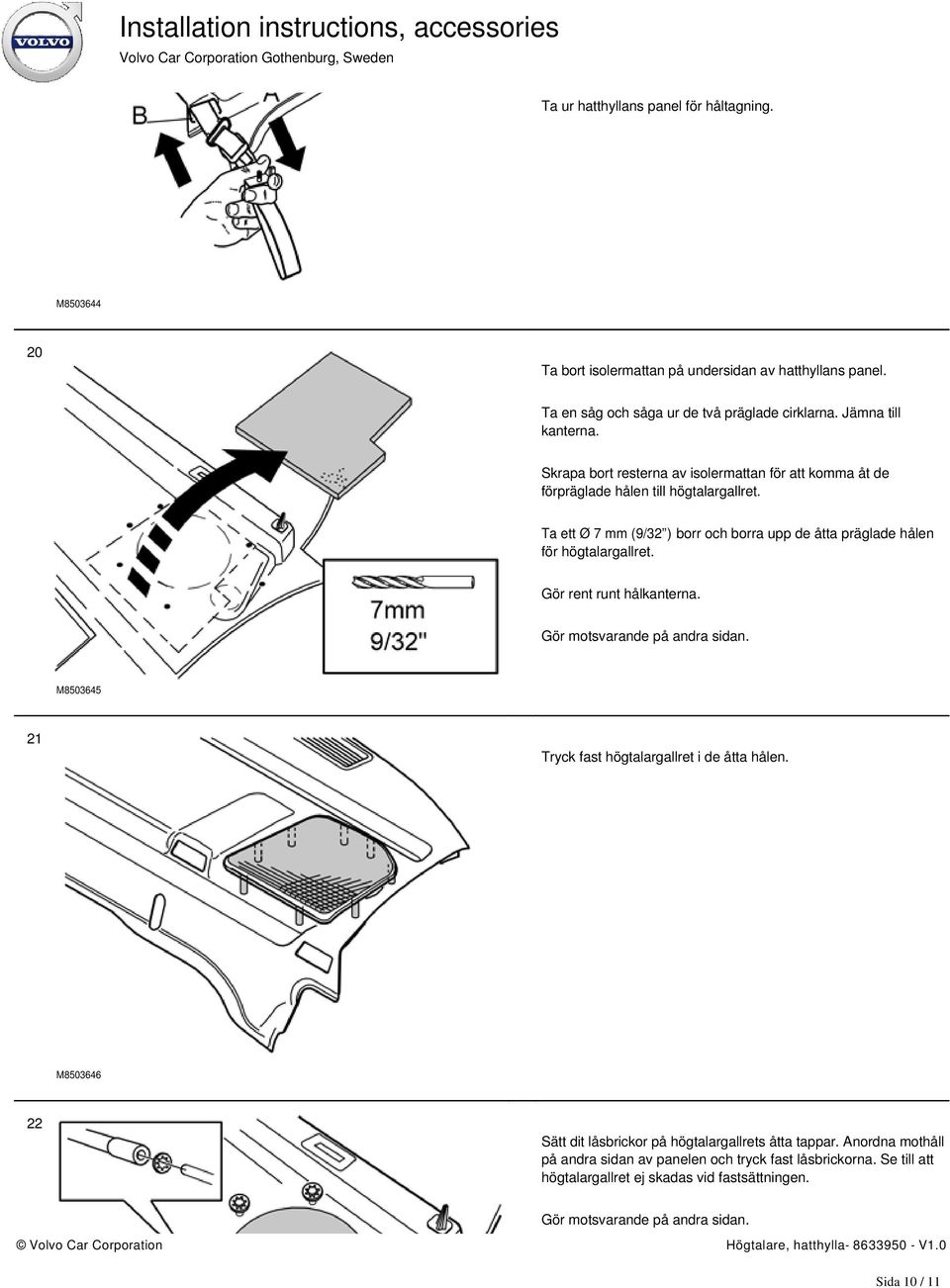

10 Ta ur hatthyllans panel för håltagning. M Ta bort isolermattan på undersidan av hatthyllans panel. Ta en såg och såga ur de två präglade cirklarna. Jämna till kanterna. Skrapa bort resterna av isolermattan för att komma åt de förpräglade hålen till högtalargallret. Ta ett Ø 7 mm (9/32 ) borr och borra upp de åtta präglade hålen för högtalargallret. Gör rent runt hålkanterna. Gör motsvarande på andra sidan. M Tryck fast högtalargallret i de åtta hålen. M Sätt dit låsbrickor på högtalargallrets åtta tappar. Anordna mothåll på andra sidan av panelen och tryck fast låsbrickorna. Se till att högtalargallret ej skadas vid fastsättningen. Gör motsvarande på andra sidan. Sida 10 / 11

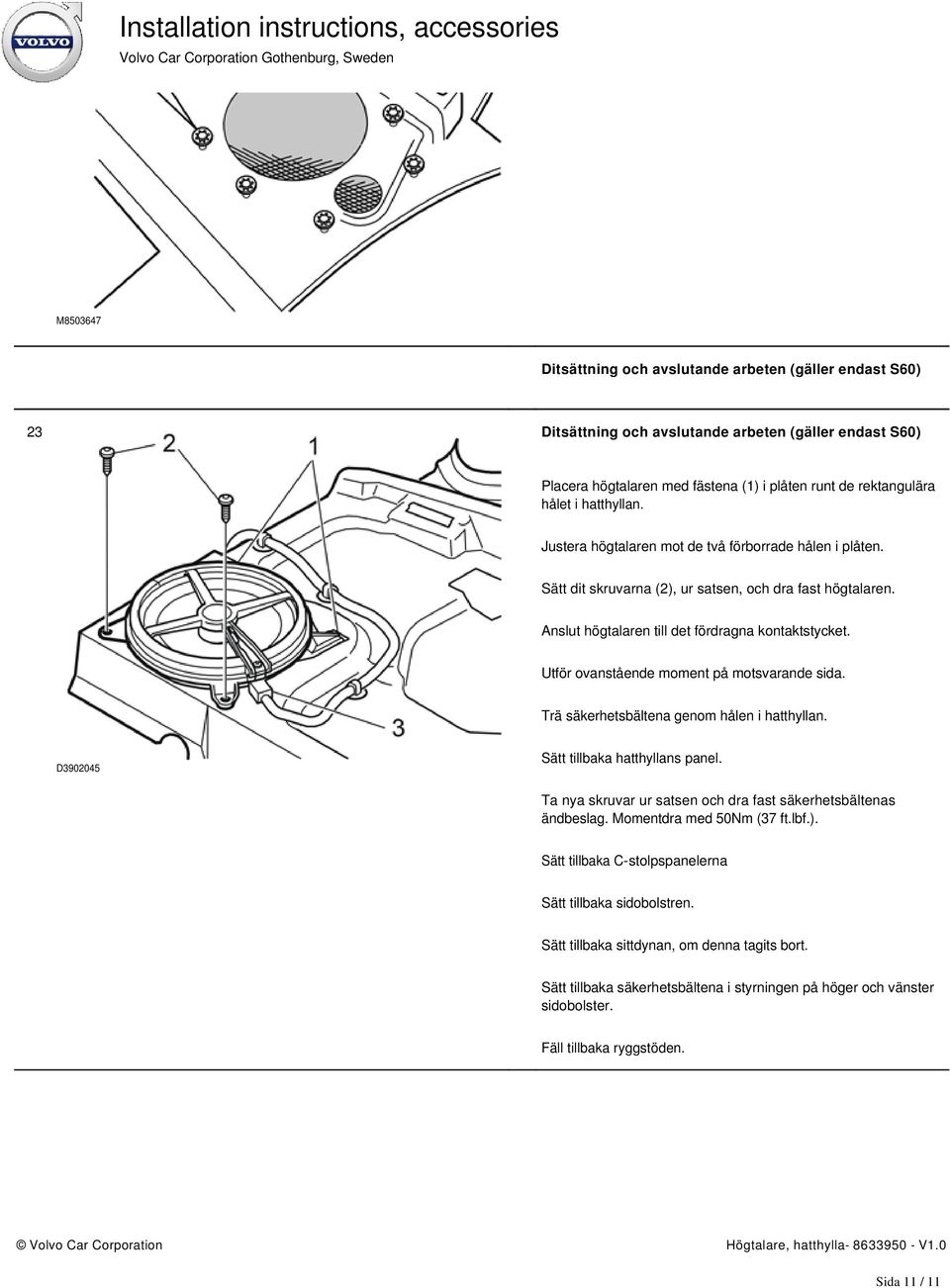

11 M Ditsättning och avslutande arbeten (gäller endast S60) 23 Ditsättning och avslutande arbeten (gäller endast S60) Placera högtalaren med fästena (1) i plåten runt de rektangulära hålet i hatthyllan. Justera högtalaren mot de två förborrade hålen i plåten. Sätt dit skruvarna (2), ur satsen, och dra fast högtalaren. Anslut högtalaren till det fördragna kontaktstycket. Utför ovanstående moment på motsvarande sida. Trä säkerhetsbältena genom hålen i hatthyllan. D Sätt tillbaka hatthyllans panel. Ta nya skruvar ur satsen och dra fast säkerhetsbältenas ändbeslag. Momentdra med 50Nm (37 ft.lbf.). Sätt tillbaka C-stolpspanelerna Sätt tillbaka sidobolstren. Sätt tillbaka sittdynan, om denna tagits bort. Sätt tillbaka säkerhetsbältena i styrningen på höger och vänster sidobolster. Fäll tillbaka ryggstöden. Sida 11 / 11
