1 Installation instructions, accessories Anvisningsnr Version 1.2 Art. nr , Drag, fast (Plug-in Hybrid) IMG Volvo Car Corporation Drag, fast (Plug-in Hybrid) V1.2 Sida 1 / 19

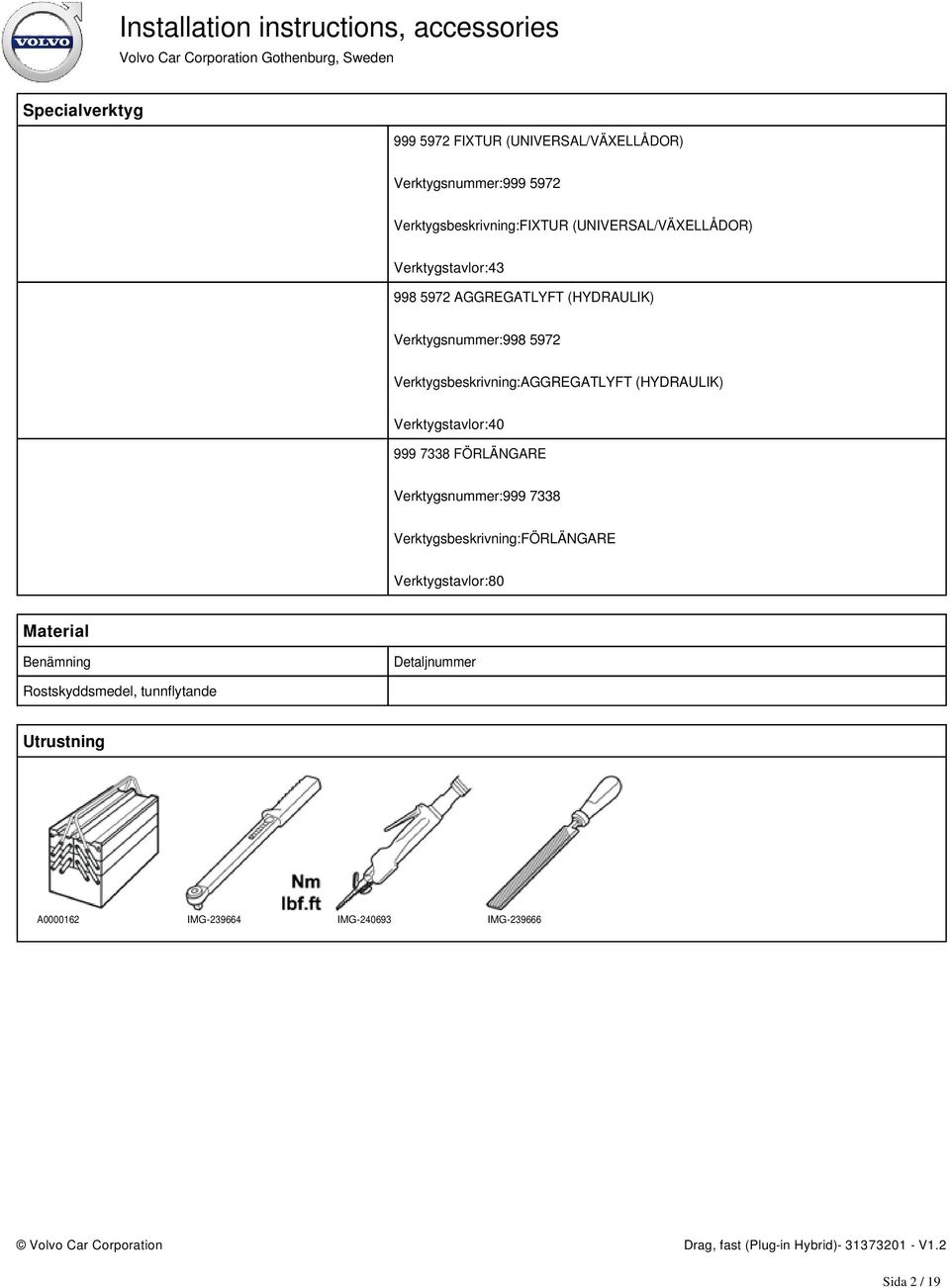

2 Specialverktyg FIXTUR (UNIVERSAL/VÄXELLÅDOR) Verktygsnummer: Verktygsbeskrivning:FIXTUR (UNIVERSAL/VÄXELLÅDOR) Verktygstavlor: AGGREGATLYFT (HYDRAULIK) Verktygsnummer: Verktygsbeskrivning:AGGREGATLYFT (HYDRAULIK) Verktygstavlor: FÖRLÄNGARE Verktygsnummer: Verktygsbeskrivning:FÖRLÄNGARE Verktygstavlor:80 Material Benämning Detaljnummer Rostskyddsmedel, tunnflytande Utrustning A IMG IMG IMG Sida 2 / 19

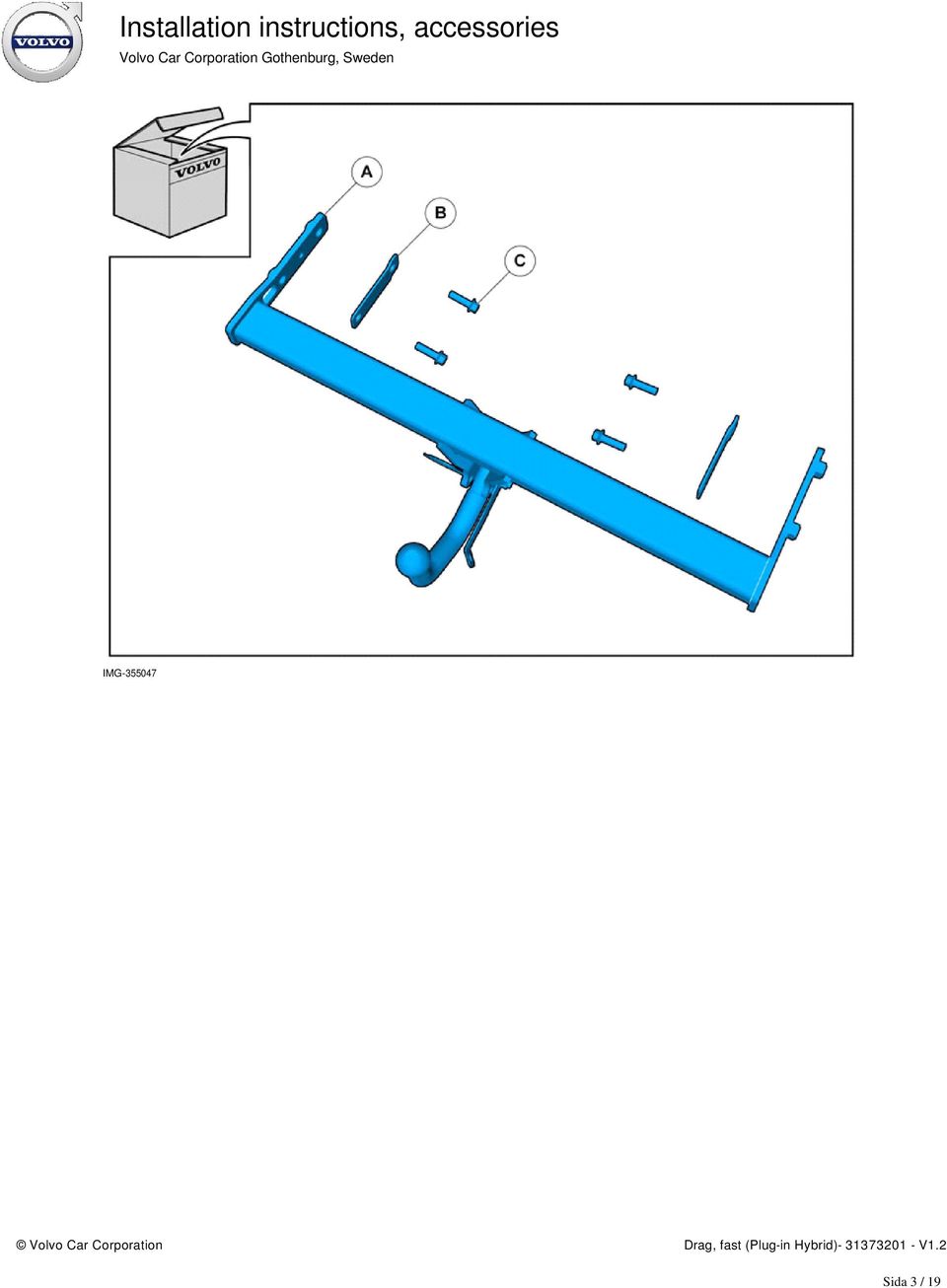

3 IMG Sida 3 / 19

4 Information 1 Läs igenom hela instruktionen innan monteringen påbörjas. Noteringar och varningstexter är till för er säkerhet och för att minimera risken att något går sönder vid montering. Säkerställ att alla verktyg angivna i instruktionen finns tillgängliga innan monteringen påbörjas. Vissa steg i instruktionen presenteras endast i bild. I mer komplicerade steg finns även en förklarande text. Vid eventuella problem med instruktionen eller tillbehöret, kontakta er lokala Volvohandlare. Färgers symbolik 2 Obs! Denna färgkarta visar (vid färgutskrift samt elektronisk version) betydelsen av de olika färgerna som används i metodstegens bilder. 1. Används för fokuserad detalj, den detaljen som man ska göra någonting med. 2. Används som extra färger när man behöver visa eller särskilja ytterligare detaljer. 3. Används för fästelement som ska demonteras/monteras. Kan var skruvar, clips, kontaktstycken mm. IMG Används då detalj inte tas bort helt från fordonet utan endast hängs åt sidan. 5. Används för standardverktyg och specialverktyg. 6. Används som bakgrundsfärg på fordonsdelar. Denna anvisning visar montering på en Plug-in Hybrid bil. Sida 4 / 19

5 3 Varning! Iakttag stor försiktighet vid arbete i närheten av högvoltsystemet. Denna bil är utrustad med ett elsystem av högvoltstyp. Komponenter i högvoltssystemet arbetar med farlig elektrisk spänning. Dessa komponenter är anslutna med orangefärgade ledningar. IMG Borttagning 4 Ta bort skruvarna. IMG Sida 5 / 19

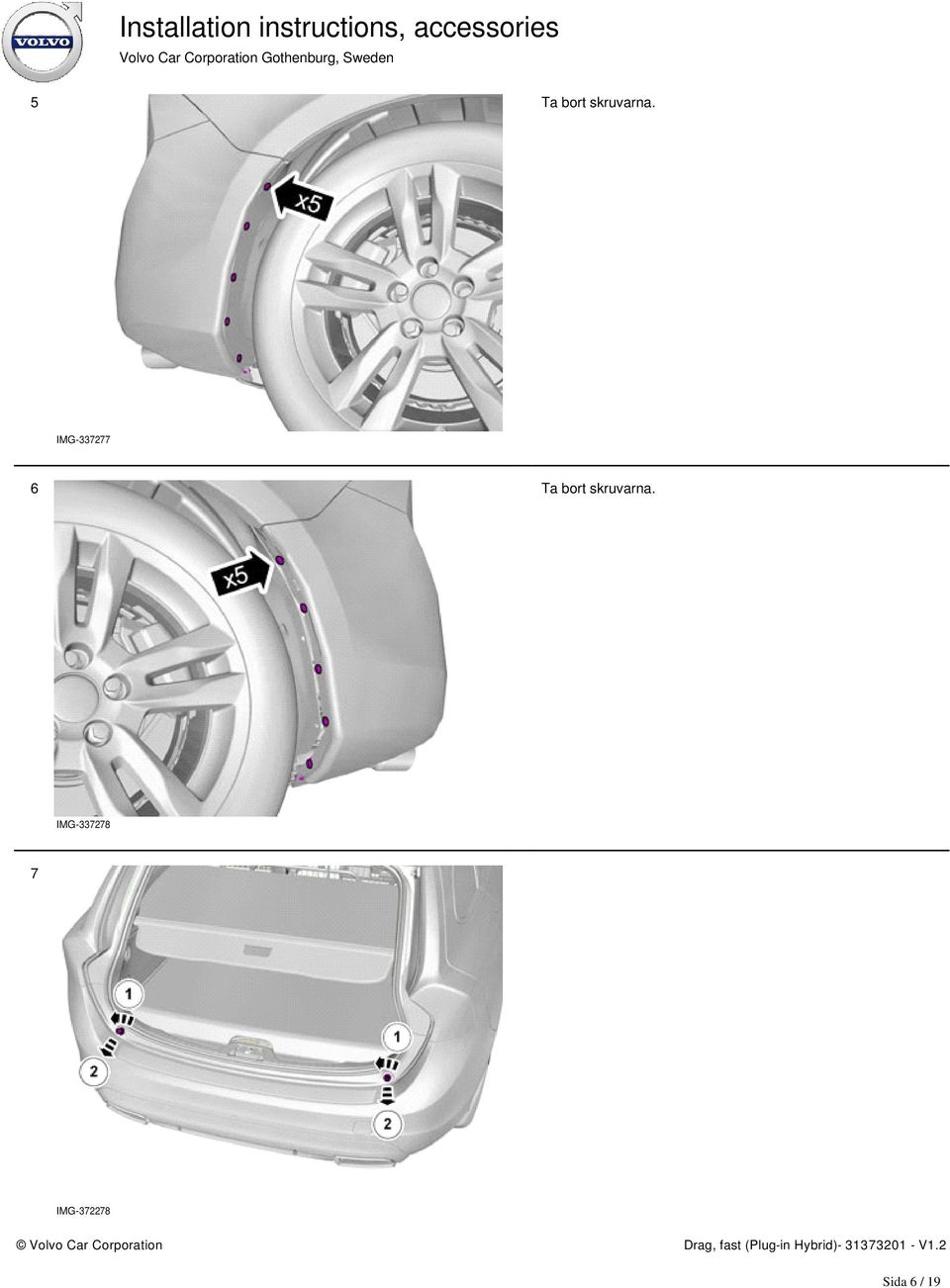

6 5 Ta bort skruvarna. IMG Ta bort skruvarna. IMG IMG Sida 6 / 19

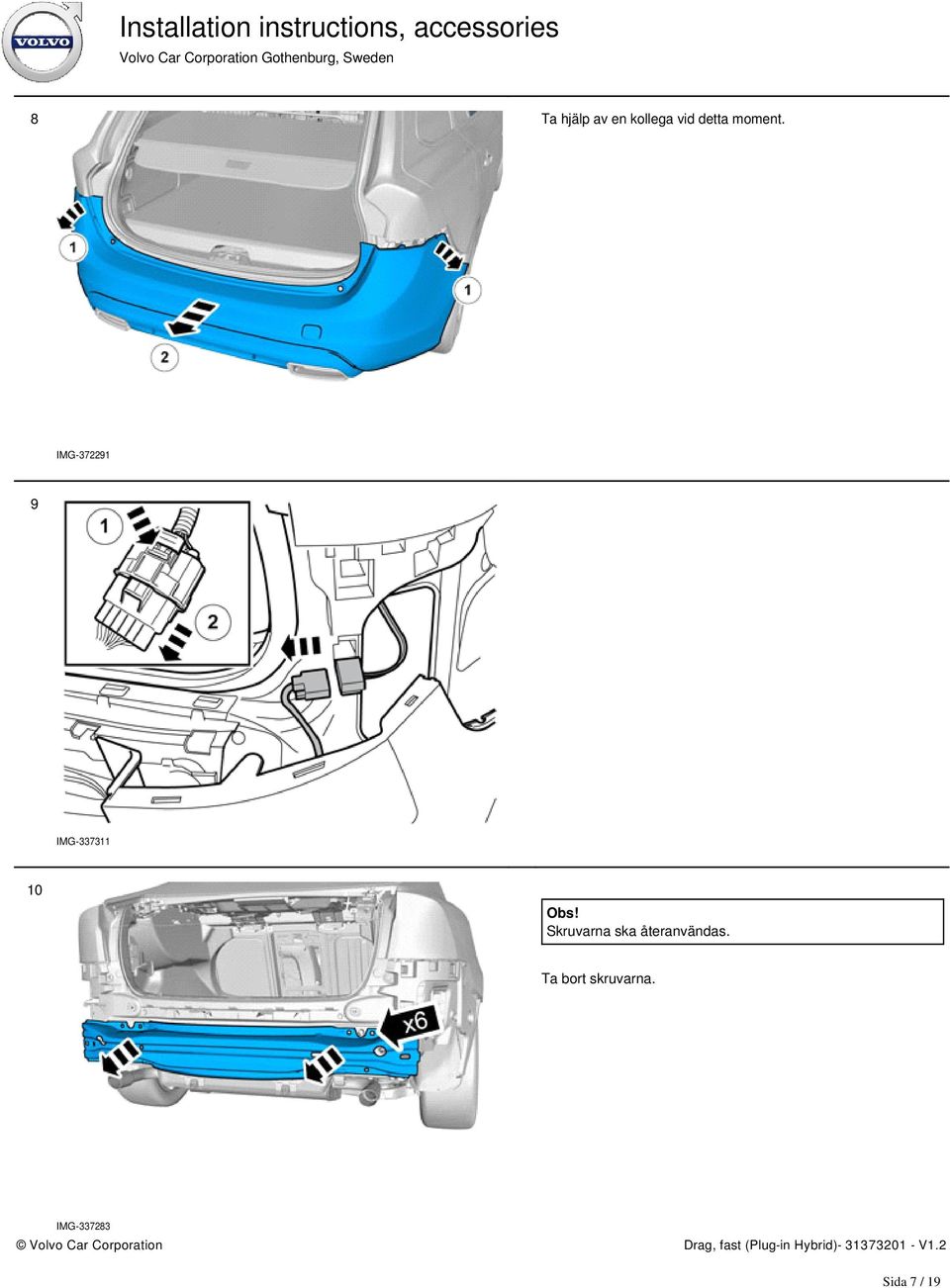

7 8 Ta hjälp av en kollega vid detta moment. IMG IMG Obs! Skruvarna ska återanvändas. Ta bort skruvarna. IMG Sida 7 / 19

8 11 Ta bort skruvarna. IMG IMG Sida 8 / 19

9 13 IMG IMG Viktigt! Säkerställ att avgassystemets flexrör inte böjs eller vrids med våld. IMG Sida 9 / 19

10 16 IMG IMG IMG Sida 10 / 19

11 19 IMG Skrapa bort all tätningsmassa från den plana ytan. Rengör ytan. Upprepa på andra sidan. IMG Tillbehörsmontering Sida 11 / 19

12 21 IMG Obs! Observera placeringen. IMG Viktigt! Säkerställ att avgassystemets flexrör inte böjs eller vrids med våld. Obs! Dra bara åt muttern med fingerkraft i det här momentet. Sätt dit skruvarna. Upprepa på andra sidan. Använd specialverktyg: T , FIXTUR (UNIVERSAL/VÄXELLÅDOR) IMG Använd specialverktyg: T , AGGREGATLYFT Sida 12 / 19

13 (HYDRAULIK) 24 Upprepa på andra sidan. IMG Upprepa på andra sidan. Använd specialverktyg: T , FÖRLÄNGARE IMG Ditsättning Sida 13 / 19

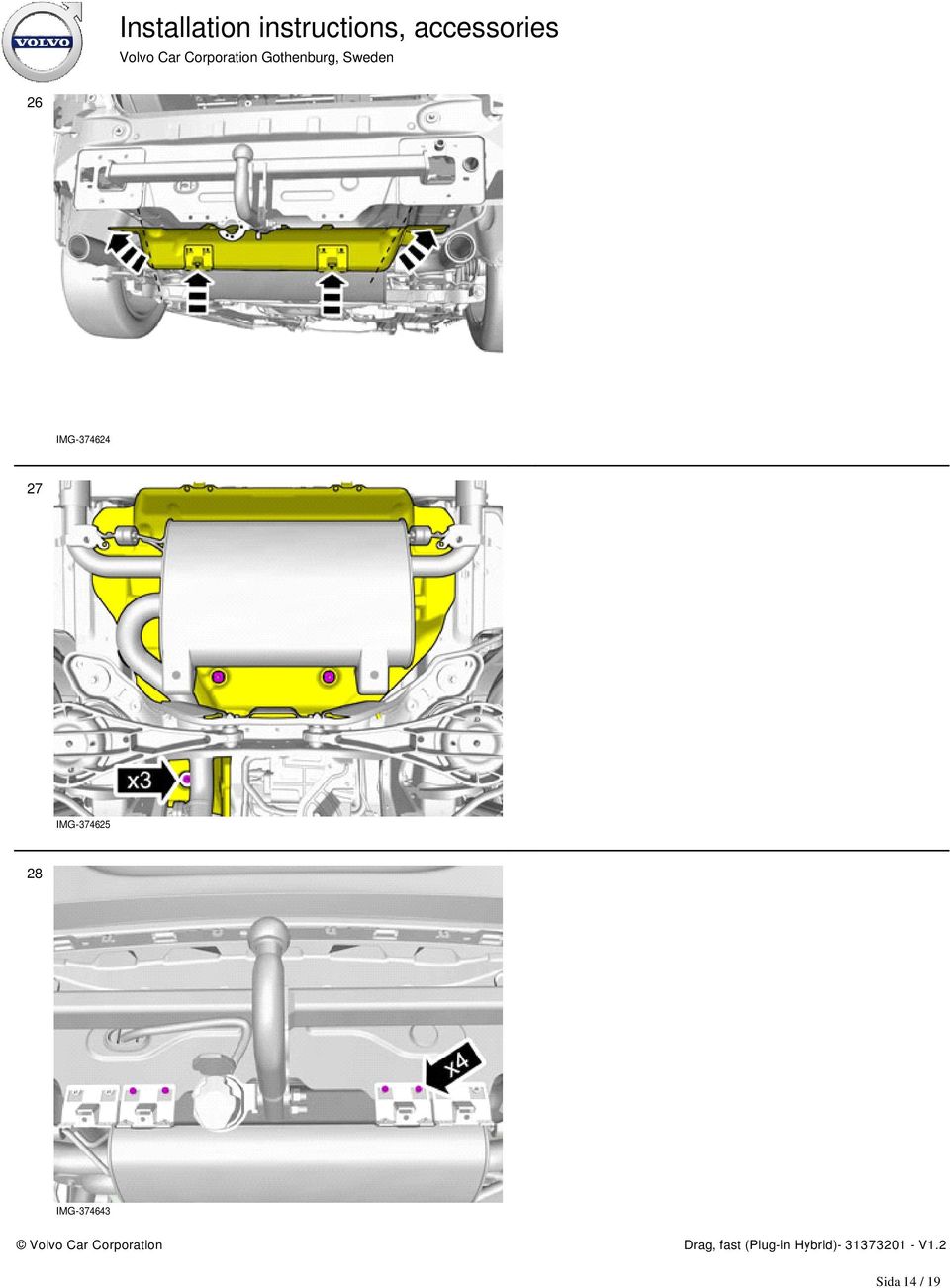

14 26 IMG IMG IMG Sida 14 / 19

15 29 IMG IMG IMG Sida 15 / 19

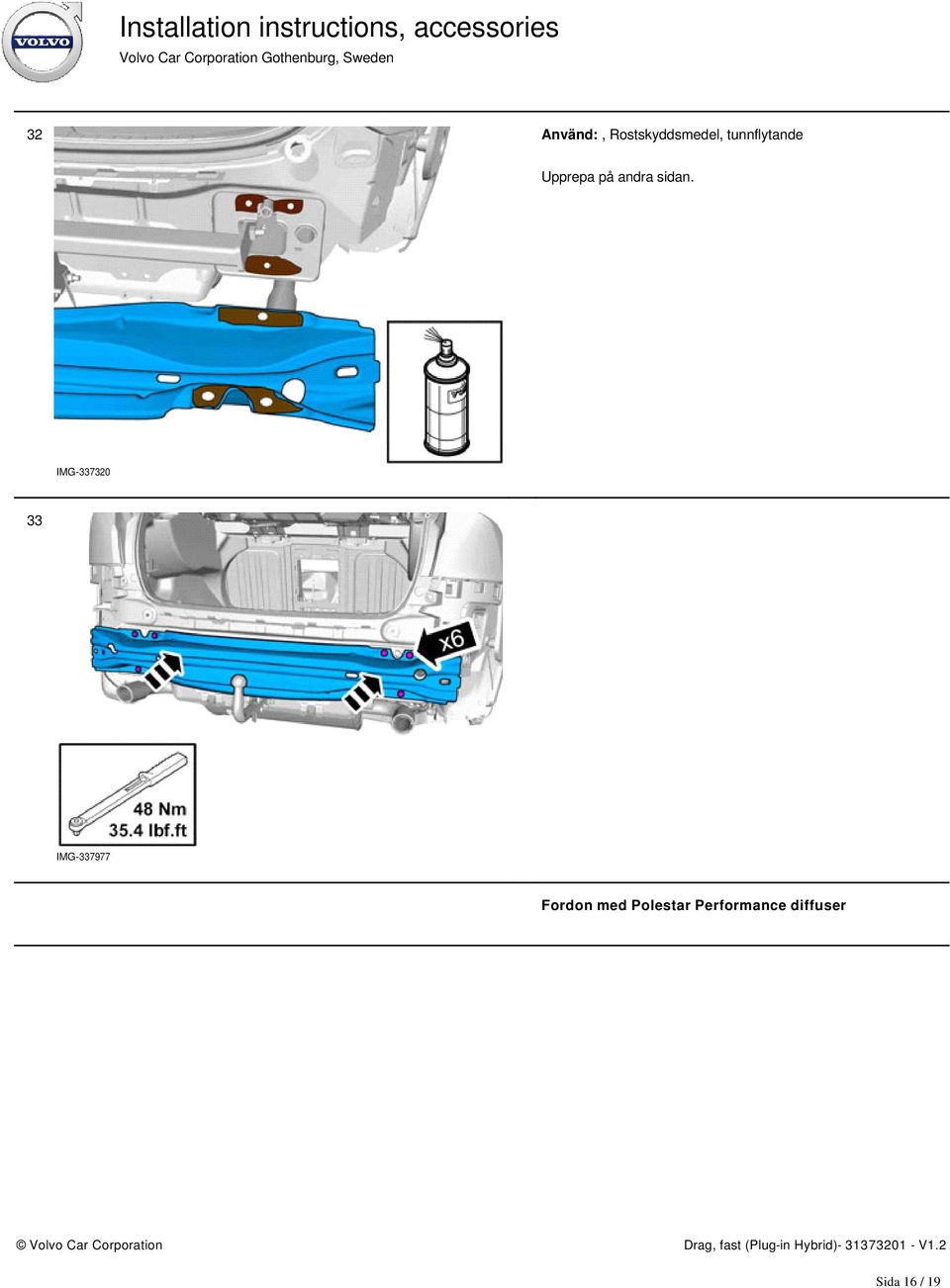

16 32 Använd:, Rostskyddsmedel, tunnflytande Upprepa på andra sidan. IMG IMG Fordon med Polestar Performance diffuser Sida 16 / 19

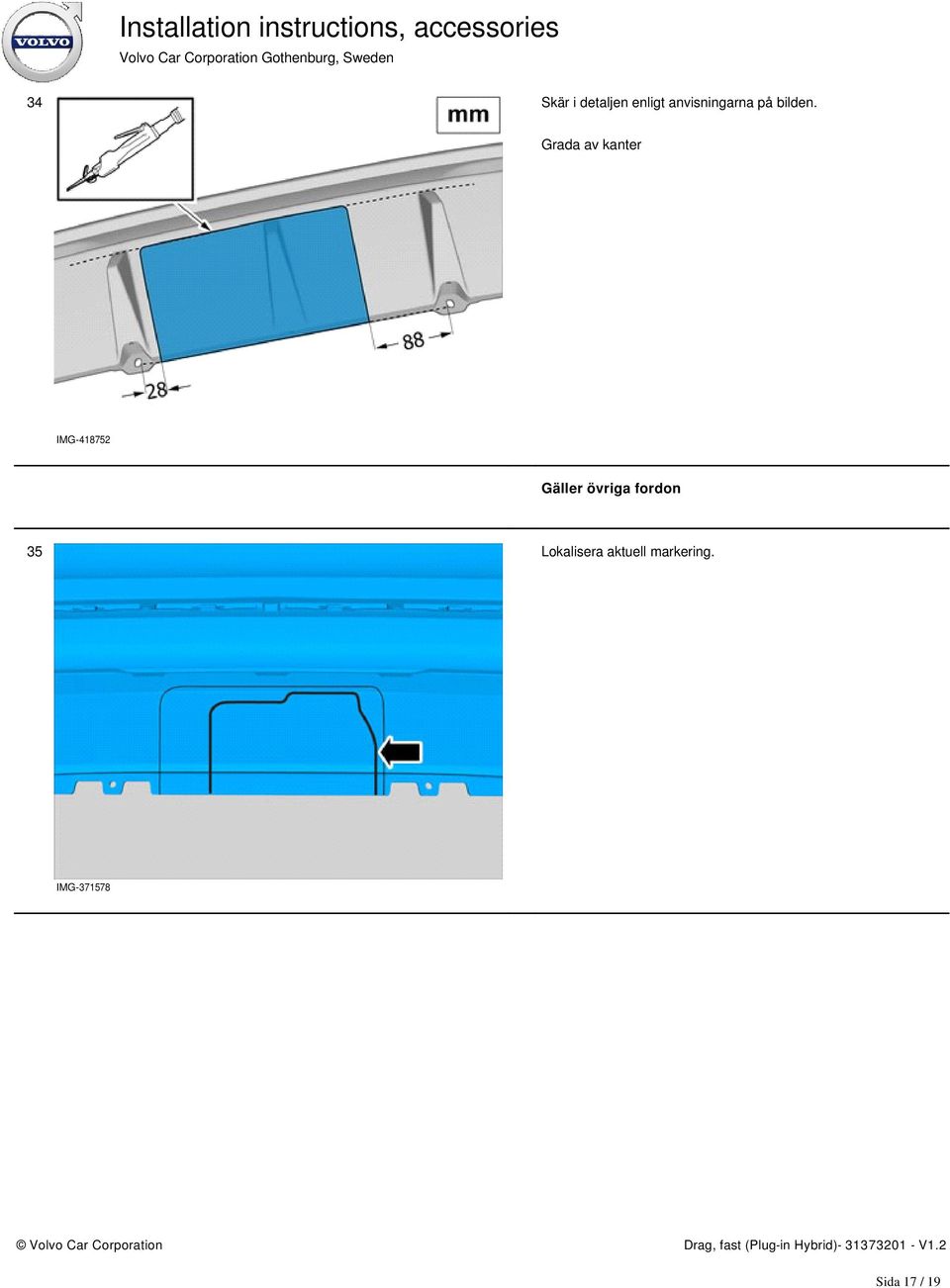

17 34 Skär i detaljen enligt anvisningarna på bilden. Grada av kanter IMG Gäller övriga fordon 35 Lokalisera aktuell markering. IMG Sida 17 / 19

18 36 Tejpa mitt för markeringarna på motsatt sida. IMG IMG Grada av kanter IMG Sida 18 / 19

19 39 Sätt tillbaka losstagna detaljer i omvänd ordning. Sida 19 / 19
