Montera Magnetkontakt

Transkript

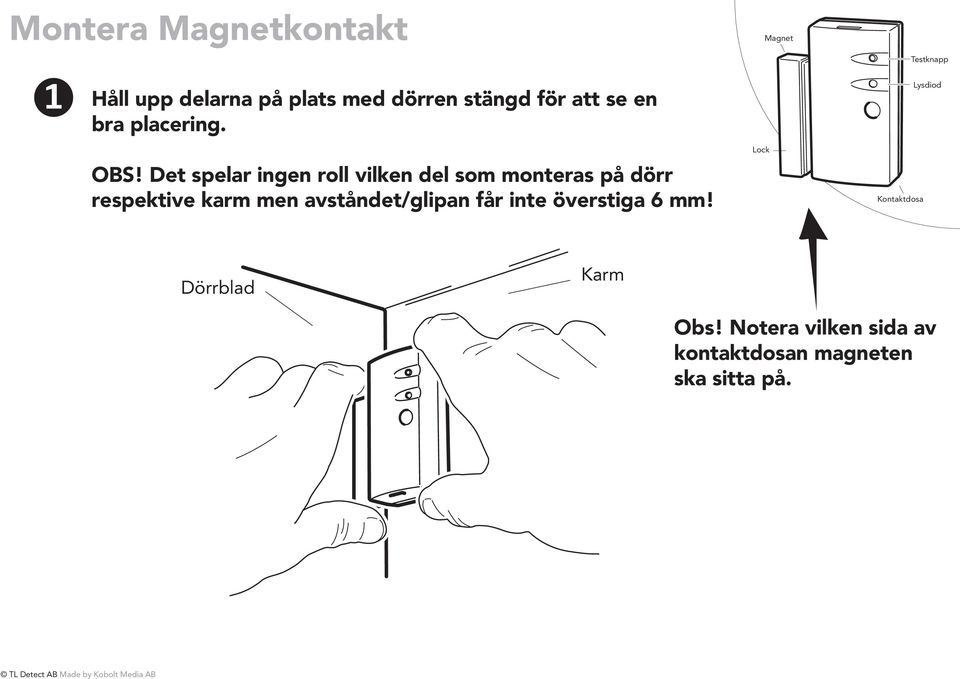

1 1 Håll upp delarna på plats med dörren stängd för att se en bra placering. OBS! Det spelar ingen roll vilken del som monteras på dörr respektive karm men avståndet/glipan får inte överstiga 6 mm! Dörrblad Karm

2 1 Håll upp delarna på plats med dörren stängd för att se en bra placering. OBS! Det spelar ingen roll vilken del som monteras på dörr respektive karm men avståndet/glipan får inte överstiga 6 mm! Dörrblad Karm

3 1 Håll upp delarna på plats med dörren stängd för att se en bra placering. OBS! Det spelar ingen roll vilken del som monteras på dörr respektive karm men avståndet/glipan får inte överstiga 6 mm! Dörrblad Karm

4 1 Håll upp delarna på plats med dörren stängd för att se en bra placering. OBS! Det spelar ingen roll vilken del som monteras på dörr respektive karm men avståndet/glipan får inte överstiga 6 mm! Dörrblad Karm Obs! Notera vilken sida av kontaktdosan magneten ska sitta på.

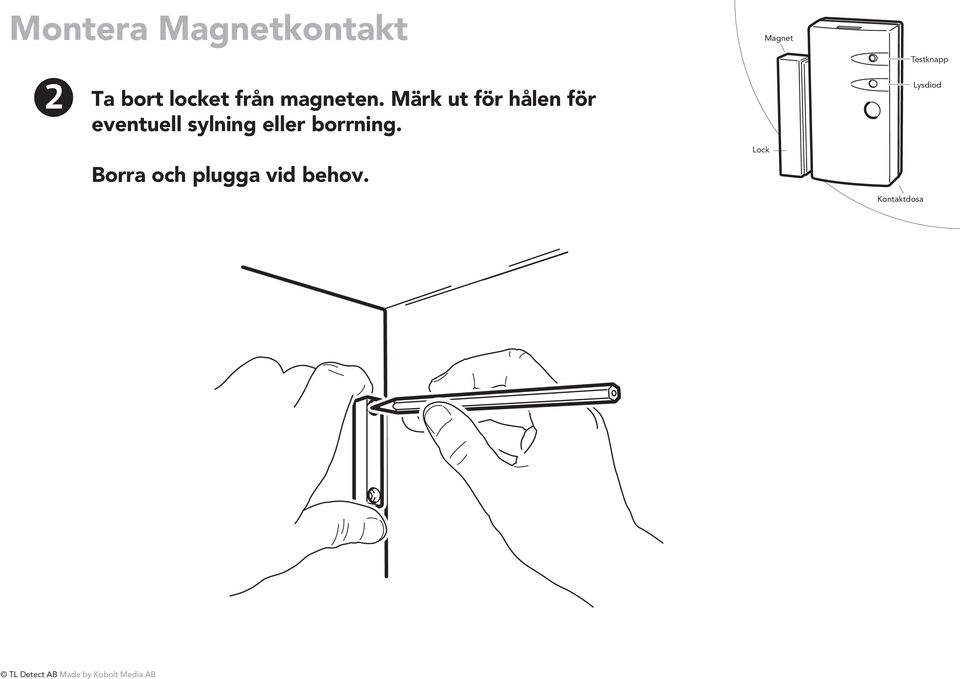

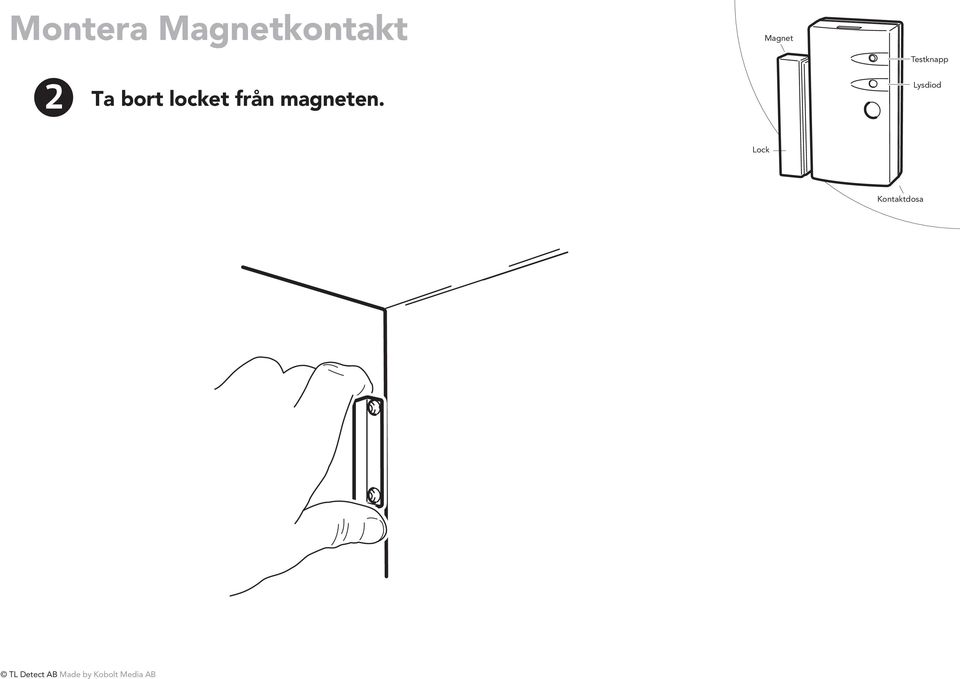

5 2 Ta bort locket från magneten. Märk ut för hålen för eventuell sylning eller borrning. Borra och plugga vid behov.

6 2 Ta bort locket från magneten. Märk ut för hålen för eventuell sylning eller borrning. Borra och plugga vid behov.

7 2 Ta bort locket från magneten. Märk ut för hålen för eventuell sylning eller borrning. Borra och plugga vid behov.

8 2 Ta bort locket från magneten. Märk ut för hålen för eventuell sylning eller borrning. Borra och plugga vid behov.

9 2 Ta bort locket från magneten. Märk ut för hålen för eventuell sylning eller borrning. Borra och plugga vid behov.

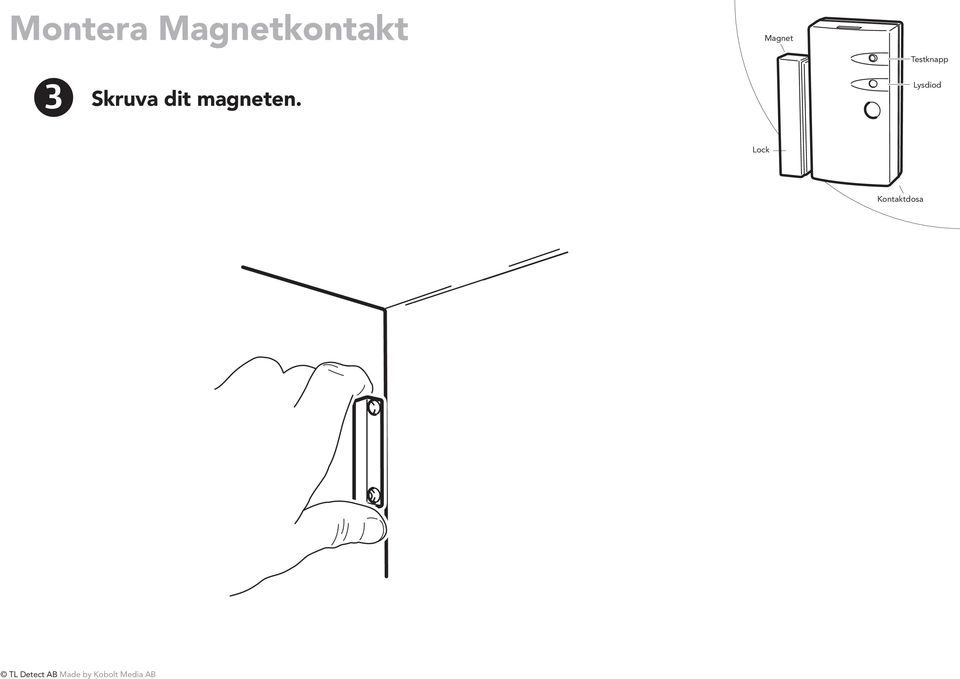

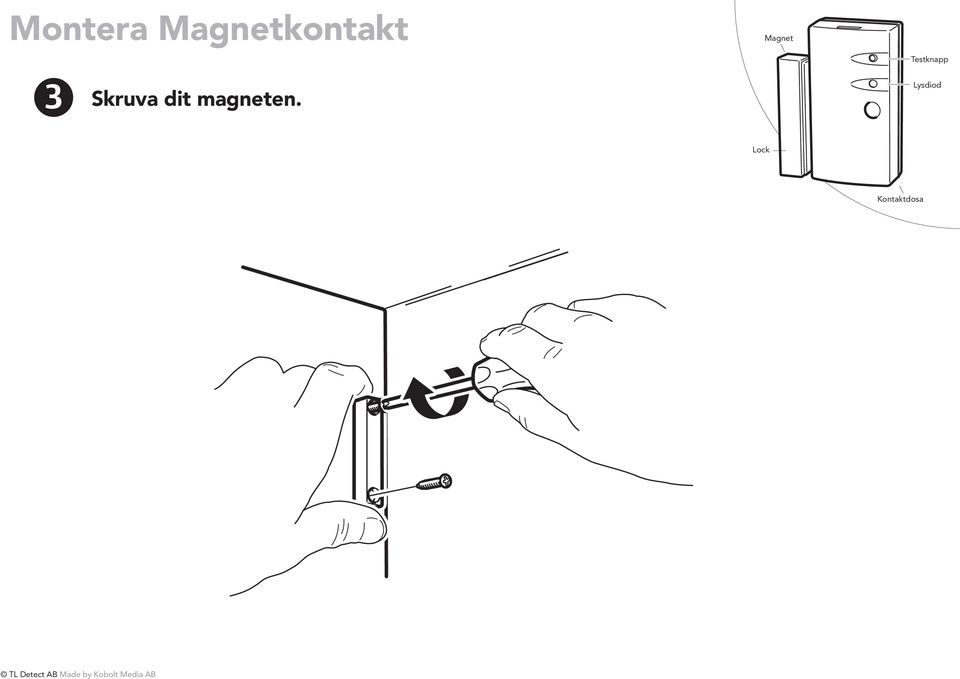

10 3 Skruva dit magneten. och sätt tillbaka locket.

11 3 Skruva dit magneten. och sätt tillbaka locket.

12 3 Skruva dit magneten. och sätt tillbaka locket.

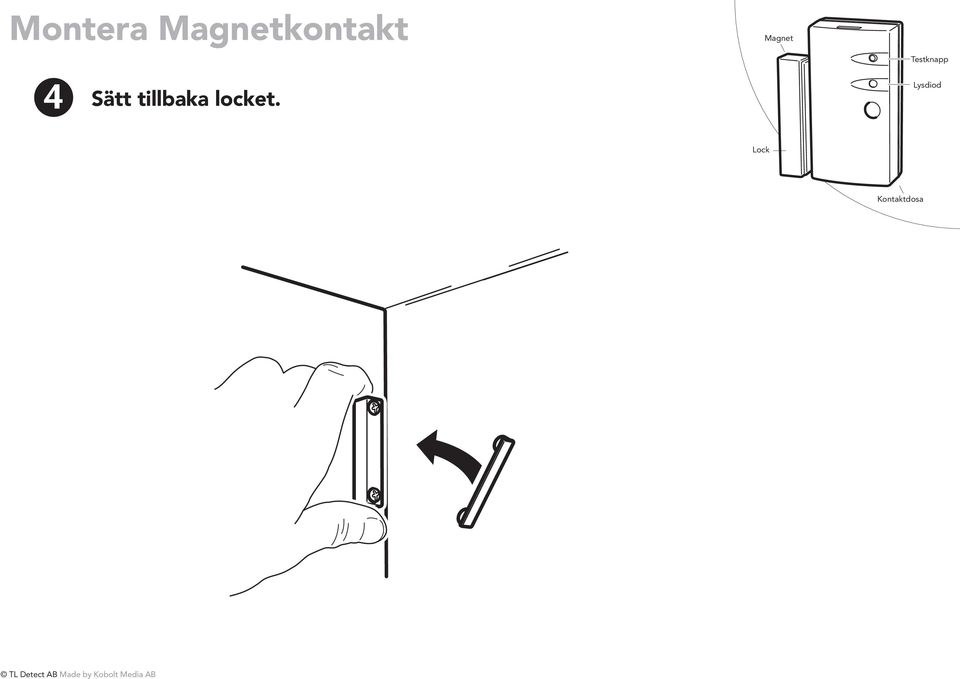

13 4 Sätt tillbaka locket.

14 4 Sätt tillbaka locket.

15 5 Ta isär kontaktdosan med en skruvmejsel.

16 5 Ta isär kontaktdosan med en skruvmejsel.

17 5 Ta isär kontaktdosan med en skruvmejsel.

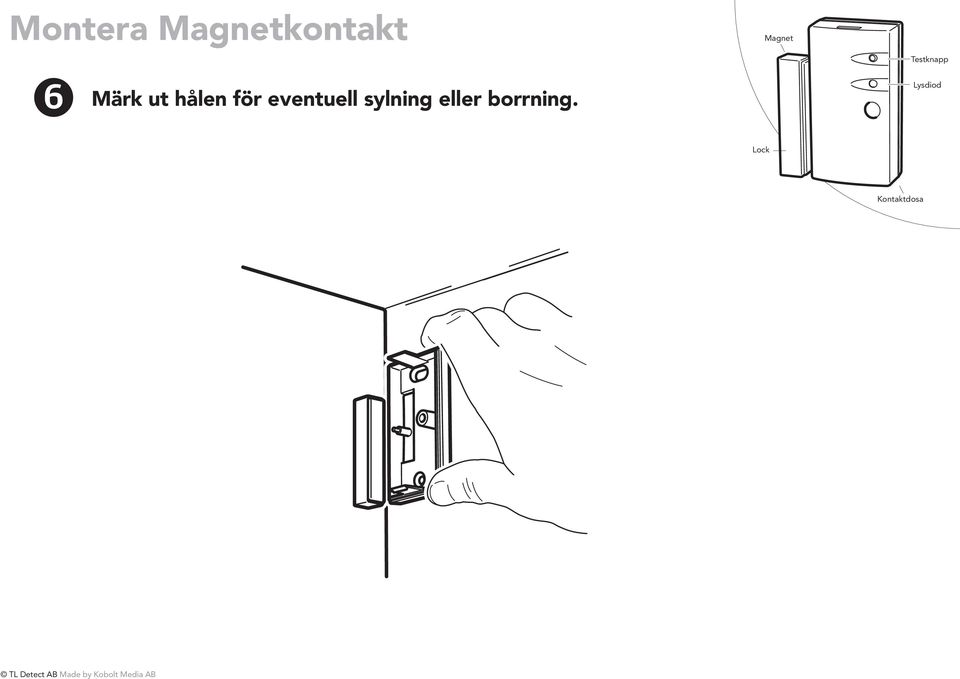

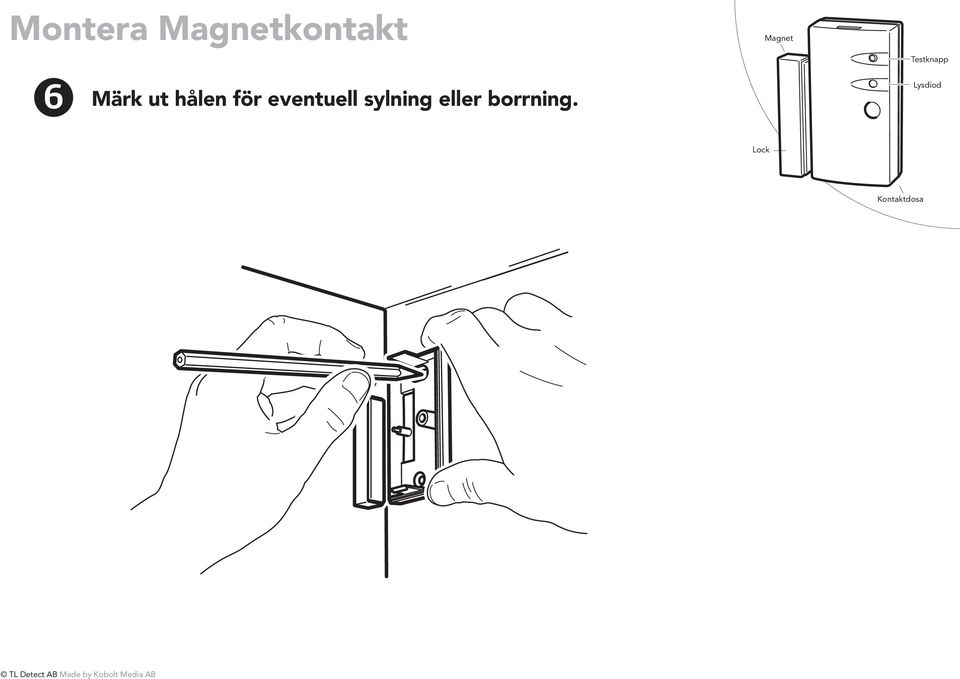

18 6 Märk ut hålen för eventuell sylning eller borrning.

19 6 Märk ut hålen för eventuell sylning eller borrning.

20 6 Skruva kontaktdosans bakstycke på plats. Borra och plugga om underlaget kräver det. OBS! Skruva inte för hårt. Plasten kan då vrida sig så att kontaktdosan inte fäster ordentligt.

21 6 Skruva kontaktdosans bakstycke på plats. Borra och plugga om underlaget kräver det. OBS! Skruva inte för hårt. Plasten kan då vrida sig så att kontaktdosan inte fäster ordentligt.

22 6 Skruva kontaktdosans bakstycke på plats. Borra och plugga om underlaget kräver det. OBS! Skruva inte för hårt. Plasten kan då vrida sig så att kontaktdosan inte fäster ordentligt.

23 7 På dosan: Drag bort plastfilmen mellan batteriet och stiftet så att stiftet får kontakt.

24 7 På dosan: Drag bort plastfilmen mellan batteriet och stiftet så att stiftet får kontakt.

25 7 På dosan: Drag bort plastfilmen mellan batteriet och stiftet så att stiftet får kontakt.

26 8 Sätt fast kontaktdosan på bakstycket. Klart!

27 8 Sätt fast kontaktdosan på bakstycket. Klart!

28 8 Sätt fast kontaktdosan på bakstycket. Klart!

29 8 Sätt fast kontaktdosan på bakstycket. Klart!
