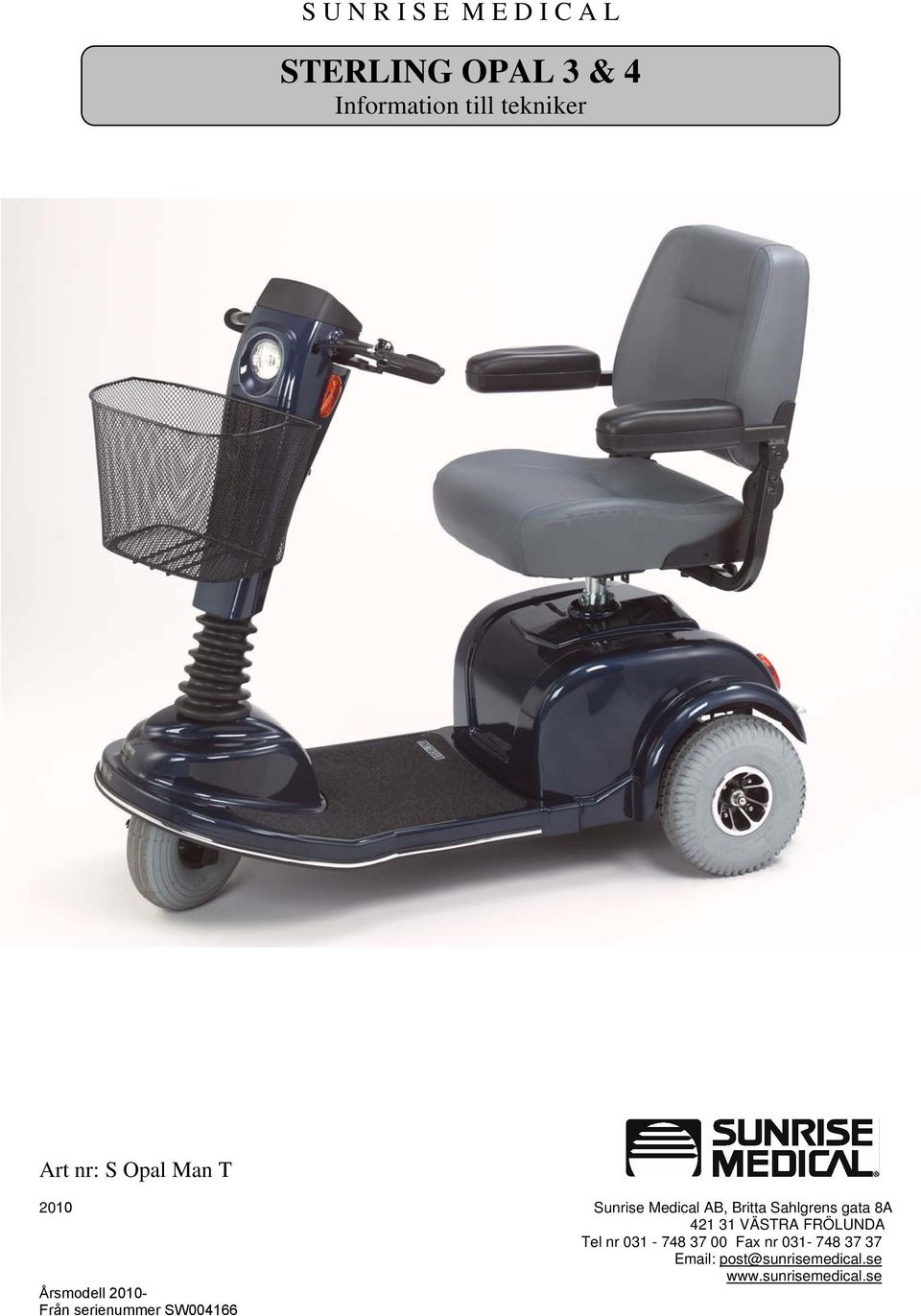

1 S U N R I S E M E D I C A L STERLING OPAL 3 & 4 Information till tekniker Art nr: S Opal Man T 2010 Sunrise Medical AB, Britta Sahlgrens gata 8A VÄSTRA FRÖLUNDA Tel nr Fax nr post@sunrisemedical.se Årsmodell Från serienummer SW004166

31 VÄSTRA FRÖLUNDA Tel nr 031-748 37 00 Fax nr 031-748 37 37 Email:

3 INNEHÅLLSFÖRTECKNING S1. Monteringsanvisningar 5 S2. Batterier 9 S3. El 9 S4. Elektronik inställningar 10 S5. Rekommendationer för rekonditionering/besiktning 11 S6. Produktspecifikation 12 S7. Sortering och återvinning 12

Rekommendationer för rekonditionering/besiktning 11 S6.

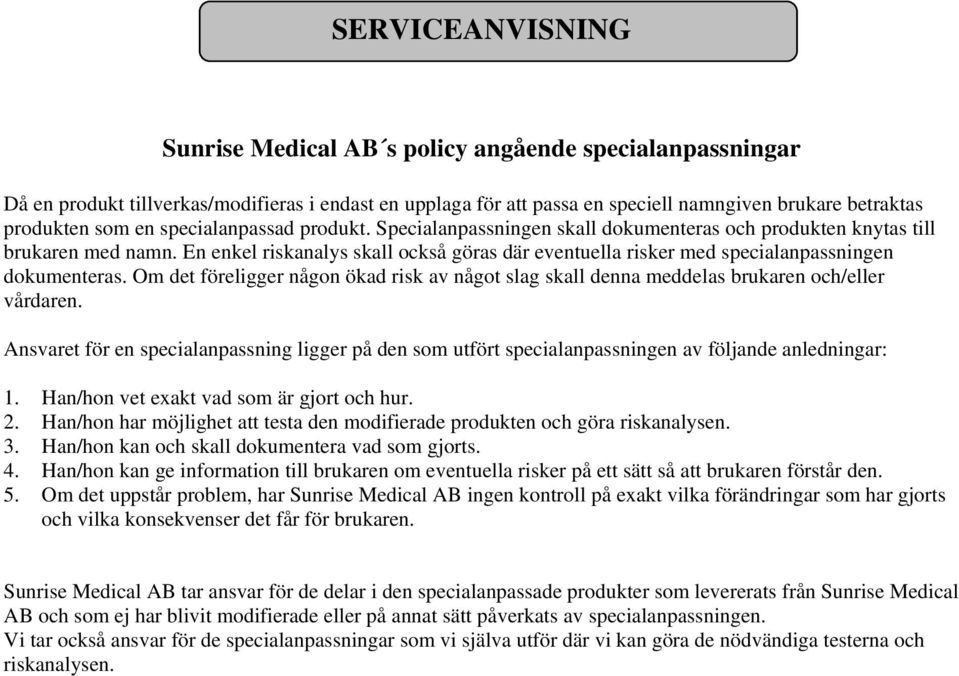

4 SERVICEANVISNING Sunrise Medical AB s policy angående specialanpassningar Då en produkt tillverkas/modifieras i endast en upplaga för att passa en speciell namngiven brukare betraktas produkten som en specialanpassad produkt. Specialanpassningen skall dokumenteras och produkten knytas till brukaren med namn. En enkel riskanalys skall också göras där eventuella risker med specialanpassningen dokumenteras. Om det föreligger någon ökad risk av något slag skall denna meddelas brukaren och/eller vårdaren. Ansvaret för en specialanpassning ligger på den som utfört specialanpassningen av följande anledningar: 1. Han/hon vet exakt vad som är gjort och hur. 2. Han/hon har möjlighet att testa den modifierade produkten och göra riskanalysen. 3. Han/hon kan och skall dokumentera vad som gjorts. 4. Han/hon kan ge information till brukaren om eventuella risker på ett sätt så att brukaren förstår den. 5. Om det uppstår problem, har Sunrise Medical AB ingen kontroll på exakt vilka förändringar som har gjorts och vilka konsekvenser det får för brukaren. Sunrise Medical AB tar ansvar för de delar i den specialanpassade produkter som levererats från Sunrise Medical AB och som ej har blivit modifierade eller på annat sätt påverkats av specialanpassningen. Vi tar också ansvar för de specialanpassningar som vi själva utför där vi kan göra de nödvändiga testerna och riskanalysen.

En enkel riskanalys skall också göras där eventuella risker med specialanpassningen dokumenteras. Om det föreligger någon ökad risk av något slag skall denna meddelas brukaren och/eller vårdaren.

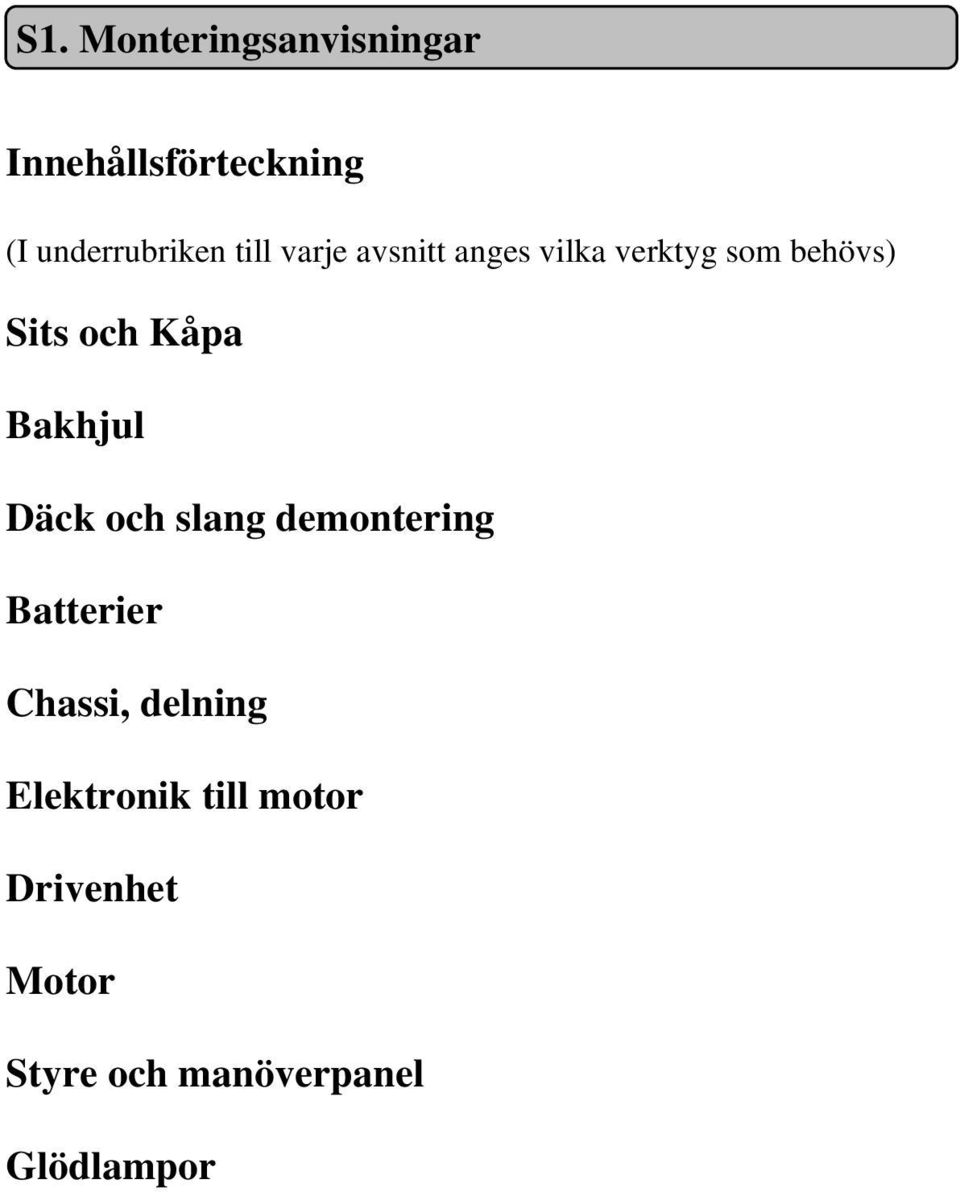

5 S1. Monteringsanvisningar Innehållsförteckning (I underrubriken till varje avsnitt anges vilka verktyg som behövs) Sits och Kåpa Bakhjul Däck och slang demontering Batterier Chassi, delning Elektronik till motor Drivenhet Motor Styre och manöverpanel Glödlampor

Bakhjul Däck och slang demontering Batterier Chassi, delning

6 Kontrollera att inga kablar eller remmar kommer i kläm under montering eller demontering. Kontrollera att inga kablar eller remmar kommer i beröring med hjulen efter montering. Undvik att beröra motorn direkt efter bruk då den fortfarande kan vara varm. Sits och kåpa 1 Inga verktyg behövs 2 1. Lyft sitsen rakt upp (fäll ned ryggen och stå bakom scootern). 2. Demontera kåpan (bild 1) genom att ta tag i skärmkanterna och lyfta rakt upp (den är fäst med 3 st kardborrfästen) Ta isär kontakten (tryck in hakarna på kontaktens sidor) till baklyset (bild 2), nu kan kåpan läggas åt sidan. Bakhjul 19 mm U-ringnyckel el. spärrnyckel Kontrollera att batterierna har kopplats bort från kontrollsystemet. Det är lättare att lossa drivhjulen då drivningen är aktiverad och hjulen har kontakt med underlaget. När väl hjulmuttern har lossats rekommenderar vi att pallbockar används för att hjulet ska kunna avlägsnas på ett säkert sätt. 3 Däck och slang - demontering Avlägsna ventilhatten och tryck på ventilen för att släppa ut luften ur däcket. Lossa däcket genom att använda lämpligt ringjärn. Tryck ned ventilen genom fälgen och drag sedan försiktigt ut innerslangen. Avlägsna däcket från fälgen endast då det behöver bytas. För försiktigt tillbaka ventilen genom fälgen och stoppa tillbaka innerslangen i däcket. Fyll på lite luft i slangen och kontrollera att däcket sitter som det ska. Fyll på luft till rätt tryck. Batterier Inga verktyg behövs 4 a b Lossa batterikontakterna och kardborrbanden. 1. På bild 4 har elkontakten (a) och karborrbandet (b) lossats på det vänstra batteriet. Lägg märke till att anslutningen är röd till det ena batteriet och svart till det andra. 2. Avlägsna batterierna. 2 5

1. Lyft sitsen rakt upp (fäll ned ryggen och stå bakom scootern). 2. Demontera kåpan (bild 1) genom att ta tag i skärmkanterna och lyfta rakt upp (den är fäst med 3 st kardborrfästen). 2 3.

7 Elektronik till motor 1 Liten kryssmejsel, flattång Lossa kåpan (se pil, bild 1) till el-anslutningarna med en liten kryssmejsel. Lossa de 3 anslutningarna som går till motorn genom att dra dem rakt ut (bild 2), Du kan behöva en flattång. Notera ordningen på anslutningarna 2

Lossa de 3 anslutningarna som går till motorn genom att dra dem rakt

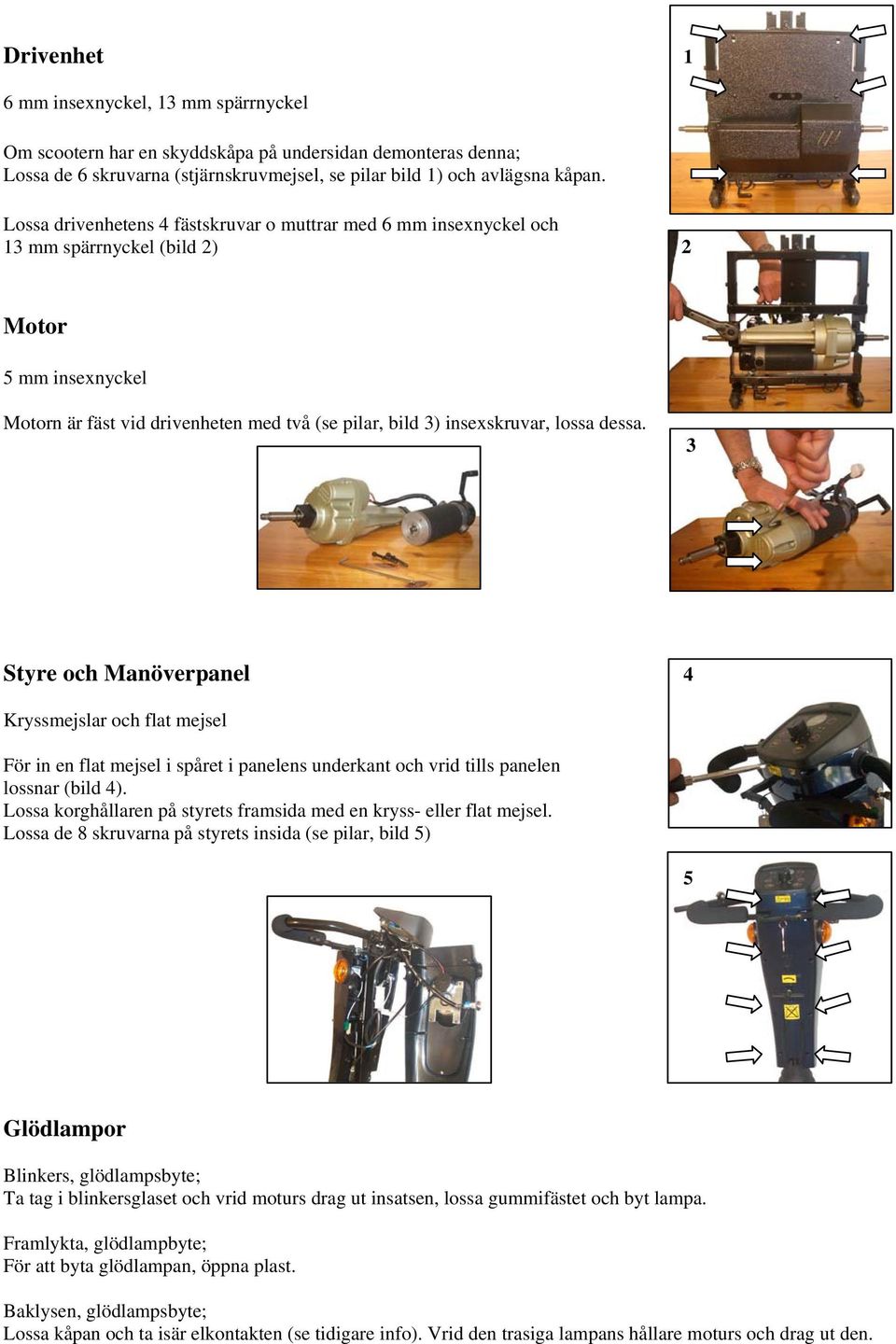

8 Drivenhet 1 6 mm insexnyckel, 13 mm spärrnyckel Om scootern har en skyddskåpa på undersidan demonteras denna; Lossa de 6 skruvarna (stjärnskruvmejsel, se pilar bild 1) och avlägsna kåpan. Lossa drivenhetens 4 fästskruvar o muttrar med 6 mm insexnyckel och 13 mm spärrnyckel (bild 2) 2 Motor 5 mm insexnyckel Motorn är fäst vid drivenheten med två (se pilar, bild 3) insexskruvar, lossa dessa. 3 Styre och Manöverpanel 4 Kryssmejslar och flat mejsel För in en flat mejsel i spåret i panelens underkant och vrid tills panelen lossnar (bild 4). Lossa korghållaren på styrets framsida med en kryss- eller flat mejsel. Lossa de 8 skruvarna på styrets insida (se pilar, bild 5) 5 Glödlampor Blinkers, glödlampsbyte; Ta tag i blinkersglaset och vrid moturs drag ut insatsen, lossa gummifästet och byt lampa. Framlykta, glödlampbyte; För att byta glödlampan, öppna plast. Baklysen, glödlampsbyte; Lossa kåpan och ta isär elkontakten (se tidigare info). Vrid den trasiga lampans hållare moturs och drag ut den.

dessa. 3 Styre och Manöverpanel 4 Kryssmejslar och flat mejsel För in en flat mejsel i spåret i panelens underkant och vrid tills panelen lossnar (bild 4).

9 S2. Batterier Batterityp Scootern är utrustad med underhållsfria batterier. Kapaciteten, med en urladdningstid på 5 timmar, är 28 Ah. ISO krav är 7.11 Max. Batteristorlek: L 200 x B 180 x H 130 mm. Kasserade batterier lämnas till återvinning. Använd inte syrabatterier S3. El El-schema Batterier:

ISO 7176-4 krav är 7.11 Max. Batteristorlek: L 200 x B 180 x H 130 mm.

10 S4. Elektronik inställningar Pacesetter programmerare Programmeringen görs med hjälp av en Pacesetter programmerare från Penny & Giles. Läs noga bruksanvisningen till programmeraren innan du gör några ändringar. Om någon parameter ställs extremt högt kan brukaren sättas i fara då rullstolen får oväntade köregenskaper För inställningar i ENGINEERING MENU krävs en PP1b programmerare. Läs noga bruksanvisningen till programmeren innan du gör några ändringar.

Om någon parameter ställs extremt högt kan brukaren sättas i fara då rullstolen får oväntade köregenskaper För

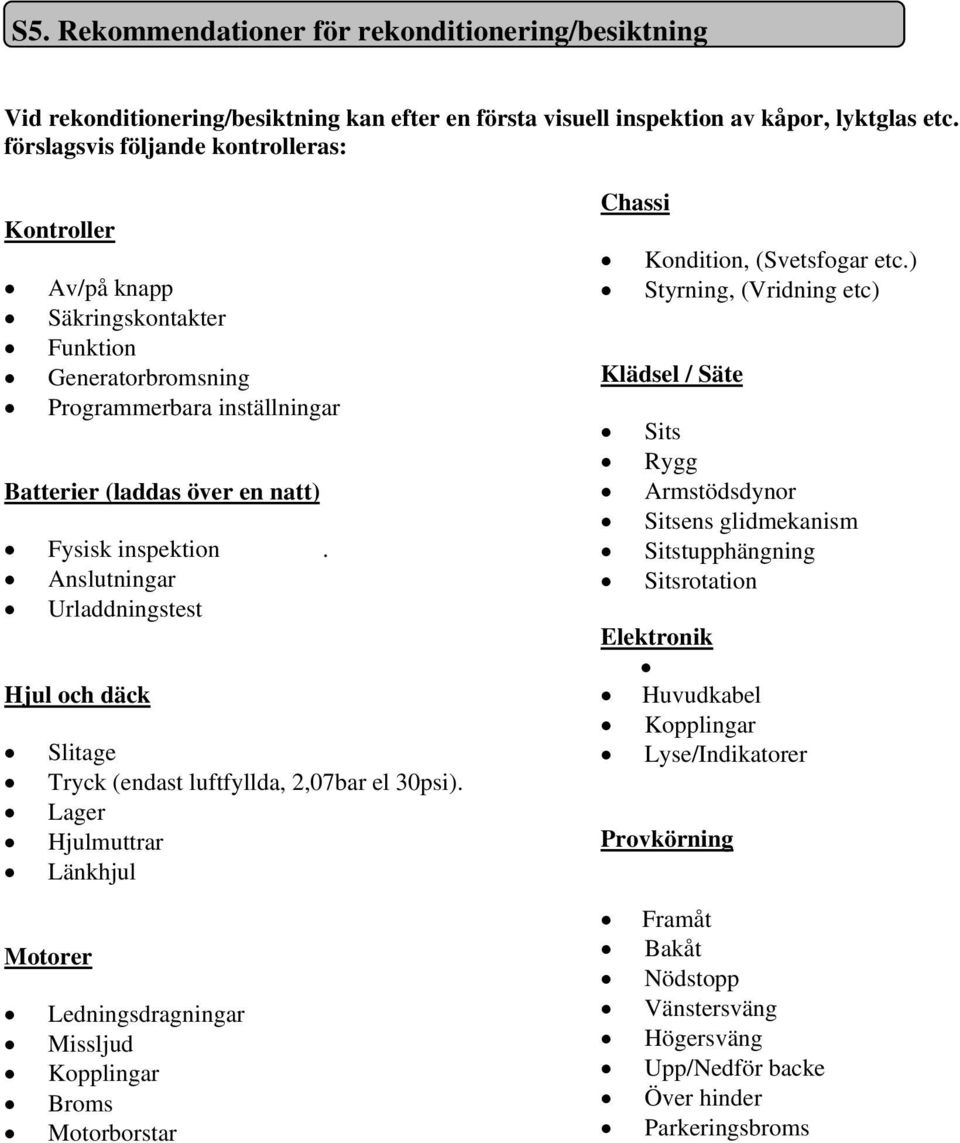

11 S5. Rekommendationer för rekonditionering/besiktning Vid rekonditionering/besiktning kan efter en första visuell inspektion av kåpor, lyktglas etc. förslagsvis följande kontrolleras: Kontroller Av/på knapp Säkringskontakter Funktion Generatorbromsning Programmerbara inställningar Batterier (laddas över en natt) Fysisk inspektion. Anslutningar Urladdningstest Hjul och däck Slitage Tryck (endast luftfyllda, 2,07bar el 30psi). Lager Hjulmuttrar Länkhjul Motorer Ledningsdragningar Missljud Kopplingar Broms Motorborstar Chassi Kondition, (Svetsfogar etc.) Styrning, (Vridning etc) Klädsel / Säte Sits Rygg Armstödsdynor Sitsens glidmekanism Sitstupphängning Sitsrotation Elektronik Huvudkabel Kopplingar Lyse/Indikatorer Provkörning Framåt Bakåt Nödstopp Vänstersväng Högersväng Upp/Nedför backe Över hinder Parkeringsbroms

Anslutningar Urladdningstest Hjul och däck Slitage Tryck (endast luftfyllda, 2,07bar el 30psi).

12 S6. Produktspecifikation Sterling Opal levereras i standardutförande med en skyddskåpa monterad under motor/växellåda. Detta är ett utmärkt skydd för att undvika nedsmutsning av dessa delar. Vid behov av extra markfrigång kan detta skydd avlägsnas. Sterling Opal kan beställas med detta skydd avlägsnat utan extra kostnad. Opal 3hj Opal 4hj Min. Max. Min. Max. Total längd 119 cm 127 cm Total bredd 60 cm 60 cm Svängradie 147 cm 174 cm Batterier (30 Amp/h) vikt 11,5 kg x 2 11,5 kg x 2 Vikt (utan batterier) 61,5 kg 66,5 kg Max Kantklättring 10 cm 10 cm Max hastighet framåt - bakåt 10 km/h 6 km/h 10 km/h 6 km/h Sitshöjd* 45 cm 53 cm 45 cm 53 cm Sitsdjup 38 cm 38 cm Sittbredd 40 cm 40 cm Max brukarvikt 113 kg (1:4) 25% kg (1:5) 20% Maximal körsträcka 35 km Markfrigång höjd 45 mm med skyddskåpa, 60 mm utan kåpa (med fullt däcktryck) *Lägre sitshöjd kan uppnås med hjälp av en förhöjningsplatta (tillbehör) Sitshöjd/benstödslängd Sitshöjd/benstödslängd kan för Sterling Opal 3 och 4 justeras mellan cm, Med hjälp av en höjdjusterbar fotplatta (tillval) kan avstånd mellan sits och fotplatta minskas. S7. Sortering och återvinning Förpackningarna sorteras efter material (papp, plast etc.) Metalldelar sorteras som metall Plastdelar som plast Elektriska komponenter som elskrot Sorterat avfall kan återvinnas. Batterier bör lämnas in för återvinning.

13 NR24303_1001
