1 Bruksanvisning Zitzi Flipper Pro Flex BR TM Zitzi Flipper Pro Flex Gas Zitzi Flipper Pro Flex El Innehållsförteckning Zitzi Flipper Pro Flex Utgåva nr :1 Reglerbar sitthöjd - Gaskolv 7:1 Montering av sittsystem 2:2 Reglerbar sitthöjd - Ställdon 7:2 Underhåll & Skötselanvisning 3:1 Laddning av batteri 7:3 Rekonditioneringsanvisning 3:2 Inkoppling av elektronikbox 8:1 Kombinationer 3:3 Tiltfunktion 8:2 Reservdelar 4:1 Körbågar 8:3 Märkning 4:2 Parkeringsbroms 8:4 Garanti 5:1 Montering av drivhjul, tippskydd & tramprör 8:5 Passande sittsystem 6:1 Transportkit 9:1 Demontering & Skrotning 9:2 Tekniska data Produkten är endast avsedd att användas som ett underrede tillsammans med sittsystem producerade av Anatomic SITT AB. Om önskemål om annan användning finns, vänligen kontakta Anatomic SITT AB. TILLVERKARE Anatomic SITT AB, Box NORRKÖPING BESÖKSADRESS Anatomic SITT AB, Terminalgatan NORRKÖPING SPECIALANPASSNING Kryssa i rutan vid ev. specialanpassning CE-märkning gäller ej.

2 2:1 Reglerbar sitthöjd - Gaskolv Sitthöjden är reglerbar mellan cm och sitthöjden justeras enkelt med hjälp av fotpedalen. Tänk på att alltid hålla en hand på sittsystemet vid justering. Var uppmärksam på eventuell klämrisk. Reglerbar sitthöjd Gaskolv Frigör låsningen genom att trycka ned fotpedalen. Justera sedan sittsystemet till önskad höjd. Släpp fotpedalen när du har nått önskad höjd. Höjden är nu låst. 2:2 Reglerbar sitthöjd - Ställdon Sitthöjden är reglerbar mellan cm och sitthöjden justeras med hjälp av en elektrisk handkontroll. Reglerbar sitthöjd Ställdon Tänk på att alltid hålla en hand på sittsystemet vid justering. Var uppmärksam på eventuell klämrisk. Uppåtpil höjer sittplattan Nedåtpil sänker sittplattan Kontakt för laddning 2

3 3:1 Laddning av batteri Anslut laddarens strömkabel till ett vägguttag (220 V). Anslut sedan laddarens kontakt till uttaget på sidan av handkontrollen. Första gången du laddar batteriet måste det ske i minst 24 timmar. Det är mycket viktigt att batteriet aldrig laddas ur helt, eftersom att det då kan förstöras.! Första laddningen måste vara i 24 timmar. Laddning därefter rekommenderas ske varje natt. Batteriet får aldrig laddas ur helt. 3:2 Inkoppling av elektronikbox Vid inkoppling av elektronikboxen ska kontakten för lyftdonet kopplas till boxens kontakt märkt 1. Vid tillval av elektronisk tiltfunktion måste elektronikboxen och den elektroniska handkontrollen bytas ut till, för detta, avsedda. Tiltfunktionens ställdon kopplas då till boxens kontakt märkt 2. STÄLLDON (LYFT) STÄLLDON (TILT)- tillval 2 1 HANDKONTROLL HANDKONTROLL STÄLLDON TILT STÄLLDON LYFT 3:3 Tiltningsfunktion Var uppmärksam på eventuell klämrisk. Tiltfunktion med gaskolv Sittplattans vinkel är reglerbar mellan 0-30 o. Justera vinkeln genom att lossa fingervredet (A) och tryck handspaken (B) framåt för att sedan trycka sittplattan nedåt och framåt. Släpp handspaken (B) för att låsa önskad vinkel och dra sedan åt fingervredet (A) för att säkerställa att vinkeln är låst. Notera! För att återställa sitsvinkeln till ursprungsläge, lossa fingervredet (A), tryck fram handspaken och dra sittplattan uppåt och bakåt genom att ta i körbygeln. Fjäderretur Fjädern på sidan om sittplattan hjälper till vid återställning av sittplattan till ursprungsläge. Kontroll Kontrollera alltid att tiltningen är låst när du uppnått önskad vinkel. Låsning Fingervreden (A) måste alltid låsas efter eventuell justering. Tiltfunktion med ställdon Sittplattans vinkel är reglerbar mellan 0-30 o. Justera tiltpositionen genom att lossa fingervredet (A) och håll ned tryckknapp (C) för framåttilt respektive tryckknapp (D) för bakåttilt. Släpp tryckknappen på handkontrollen när önskad tiltposition är uppnådd. Dra åt fingervredet (A) för att säkerställa att tiltpositionen är låst. Obs! Det är mycket viktigt att fingervredet (A) lossas innan den elektriska tiltfunktionen används. Tiltningsfunktion Vred (A), höger sida Spak (B), vänster sida Ställdon 3

4 4:1 Körbåge Vinkeljustering - Handtag (A) För att ändra vinkel på körbågens handtag, lossa vreden enligt bild (A). Lås vreden när önskad vinkel är uppnådd. Översikt Körbåge Vinkeljustering - Körbåge (B) För att ändra vinkel på körbågen, lossa vreden enligt bild (B). Lås vreden när önskad vinkel är uppnådd. Höjdjustering - Körbåge (C) Körbågen alternativt körhandtagen kan höjdjusteras i tre olika höjder. Var noga med att dra åt skruvarna (C) ordentligt efter önskad position är uppnådd. A C Vreden ska alltid låsas efter justering B Körbågen skall alltid ligga an mot sittsystemets rygg vid transport i fordon. 4:2 Parkeringsbroms A Bromshandtag B Låsmekanism Frigöring Snabbguide Frigör parkeringsbromsen genom att trycka in bromshandtaget så att den röda låsningen släpper. Låsning Snabbguide A B Lås parkeringsbromsen genom att trycka in bromshandtaget och haka i den röda låsmekanismen i lämpligt hack. Släpp sedan bromshandtaget. Lås alltid parkeringsbromsen när underredet står på lutande underlag 4

5 5:1 Montering drivhjul, tippskydd & tramprör Quick-release A För 12 hjul B För 16 hjul C Tippskydd Drivhjulen kan enkelt tas bort. Detta kan vara användbart vid t. ex. transport. Borttagning Snabbguide Tryck och håll in knappen i mitten av hjulet. Dra sedan ut hjulet. Fastsättning Snabbguide C Quick-release Tryck och håll in knappen och skjut sedan in quick-releaseaxeln i navet. När drivhjulet skjutits hela vägen in är det OK att släppa knappen. Säkerställ att hjulet är i låst läge! B A Tippskyddet & trampröret monteras med medföljande skruv, bricka och mutter enligt bild. Tippskydd Snabbguide Tippskyddet kan enkelt vikas undan för att inte vara i vägen. Trampa ned tippskyddet och vrid det åt sidan. Se till att vrida det ända tills du hör ett klick, som indikerar att tippskyddet är på plats. Försök att trampa så långt in som möjligt på tippskyddet. Detta för att delarna ska ha längsta möjliga livslängd. Tramprör!! Zitzi Flipper Pro Flex bör alltid utrustas med tippskydd med tanke på dess stora möjligheter till höjdjustering Tippskydd Tramprör Tramprör används för att underlätta uppresning av underredet, exempelvis vid trottoarkanter. 5

6 6:1 Transportkit Montering av stödbygel Monteras med medföljande skruvar och vred enligt bild. Loc-tite skall användas på skruvarna (A) vid montering. Bygeljustering Snabbguide Lossa vreden på båda sidor och dra sedan ut bygeln till yttersta läget. Säkerställ att vreden hakar i ytterkant på spåret och lås sedan vreden. A A Montering av främre & bakre transportfästen Monteras med medföljande skruvar, brickor och muttrar enligt bild. Notera att öglan på det bakre fästet ska peka bakåt.!! Stödbygeln ska alltid vara i nedfällt läge och i kontakt med fordonets golv vid transport. Körbågen skall alltid ligga an mot sittsystemets rygg vid transport i fordon. Främre transportfästen Bakre transportfästen!! Krocktestad och godkänd enligt för 75 kg i bil, samt Hi testad. 6

7 7:1 Montering av sittsystem Sittsystemet monteras enkelt och säkert på underredet med hjälp av en fästplatta. Fästplattan är utrustad med 4 st bultar som gör att sittsystemet sitter på plats, samt ett vred undertill för att behålla sittsystemets position. För i sittsystemet enligt bild. Tryck sedan sittsystemet bakåt tills det tar stopp och du hör ett klick. Dra sedan åt vredet under sittplattan för att fastställa sittsystemets position. Hålbild Dragriktning Dra nedåt för att öppna Vred!! OBS! Se till att spärren snäpper i ordentligt och att du dragit åt vredet! 7:2 Underhåll & Skötselanvisning Rengöring av chassit Rengör chassit regelbundet med bilschampo eller liknande. Vid kraftig nedsmutsning kan avfettningsmedel användas. Tänk grönt, tänk på miljön! Använd gärna biologiskt nedbrytbart avfettningsmedel. Batteriskötsel Första laddningen måste vara i 24 timmar, och laddning därefter rekommenderas ske varje natt. Batteriet får aldrig laddas ur helt, vilket kan innebära att batteriet slutar att fungera. Första laddningen måste vara i 24 timmar Laddning därefter rekommenderas ske varje natt Batteriet får aldrig laddas ur helt Kontroll Kontrollera alla rörliga delar med avseende på slitage. Byt vid behov. Kontrollera regelbundet allmän kondition på underredet samt att alla skruvar är åtdragna ordentligt. Kontakta oss om du är osäker! Gaskolv OBS! Viktigt! Gaskolven bör användas regelbundet för att bibehålla sin funktion. Då produkten inte används måste gaskolven aktiveras minst en gång var 6:e månad. Dess utom bör de lagras på så sätt att kolvstången placeras riktad nedåt. Annars kan gaskolvens tätning gå sönder och gaskolven sluta fungera.!! Viktigt! Aktivera gaskolven regelbundet! 7

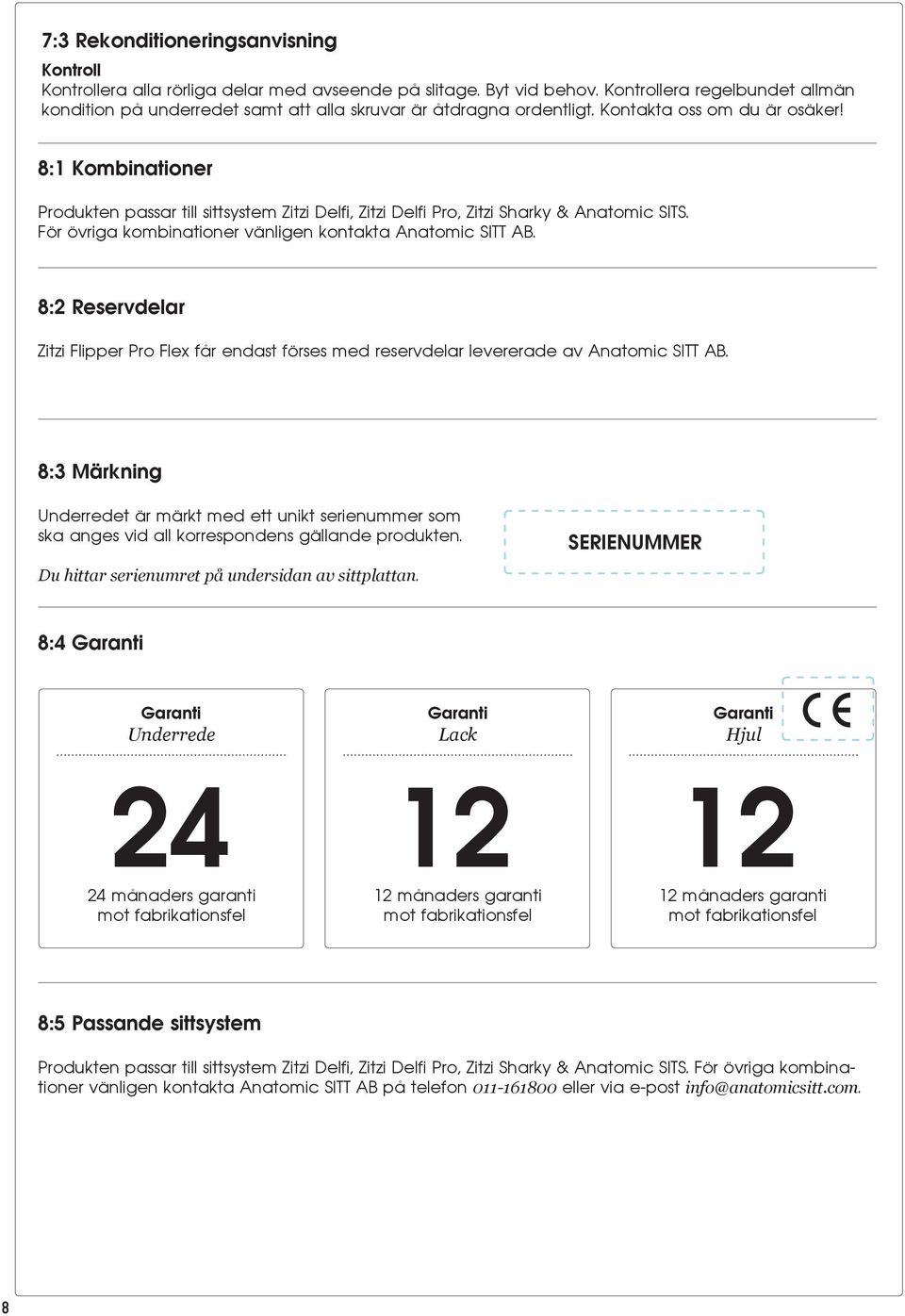

8 7:3 Rekonditioneringsanvisning Kontroll Kontrollera alla rörliga delar med avseende på slitage. Byt vid behov. Kontrollera regelbundet allmän kondition på underredet samt att alla skruvar är åtdragna ordentligt. Kontakta oss om du är osäker! 8:1 Kombinationer Produkten passar till sittsystem Zitzi Delfi, Zitzi Delfi Pro, Zitzi Sharky & Anatomic SITS. För övriga kombinationer vänligen kontakta Anatomic SITT AB. 8:2 Reservdelar Zitzi Flipper Pro Flex får endast förses med reservdelar levererade av Anatomic SITT AB. 8:3 Märkning Underredet är märkt med ett unikt serienummer som ska anges vid all korrespondens gällande produkten. Du hittar serienumret på undersidan av sittplattan. SERIENUMMER 8:4 Garanti Garanti Underrede månaders garanti mot fabrikationsfel Garanti Lack månaders garanti mot fabrikationsfel Tillverkare / Manufacturer Anatomic SITT AB Box 6137, SE Norrköping SWEDEN - Phone +46 (0) Garanti Hjul månaders garanti mot fabrikationsfel 8:5 Passande sittsystem Produkten passar till sittsystem Zitzi Delfi, Zitzi Delfi Pro, Zitzi Sharky & Anatomic SITS. För övriga kombinationer vänligen kontakta Anatomic SITT AB på telefon eller via e-post info@anatomicsitt.com. 8

9 9:1 Demontering & Skrotning Plast Hjul, vred och hjulgaffel Metall Ram, gaskolv, ställdon, skruvar, stag och bromstrumma Brännbart Polstring 9:2 Tekniska data Här nedan ser du tekniska data för produkten. Vid brukarvikt över 40 kg ska underredet med el användas. Maximal belastningsvikt är 75 kg. Om du har några frågor går det bra att e-posta till eller ring vår support en signal på Zitzi Flipper Pro Flex Manuell Elektrisk Hjul 7 / / Tilt 0-30 o 0-30 o Lägsta sitthöjd 28 cm 28 cm Högsta sitthöjd 65 cm 65 cm Total längd 79 cm 79 cm Total bredd 62 cm 62 cm Total vikt 30 kg 35 kg Storlekar 1 1 Max belastningsvikt 75 kg 75 kg 9

10 10 Anteckningar

11 Kontakta oss Tveka inte att kontakta oss om det skulle vara något. Här nedan finner du olika alternativ att komma i kontakt med oss. Välj det alternativ som passar dig bäst så ska vi göra allt vi kan för att försöka hjälpa dig. Tack för att du valde en produkt från oss. TM Telefon Support Anatomic SITT AB Fax BOX 6137 SE Norrköping E-post Webb info@anatomicsitt.com 11
