1 Utgåva nr SE Gas El ruksanvisning Zitzi Flipper Pro

2 Innehållsförteckning Reglerbar sitthöjd Gaskolv 3 Reglerbar sitthöjd Ställdon 4 Laddning av batteri 4 Inkoppling av elektronikbox 4 Tiltningsfunktion 5 Körbågar 6 Parkeringsbroms 7 Montering av sittsystem 7 Fotstöd 8 Vadstöd 9 Fotlåda 10 Enkelstag 10 Från enkelstag till dubbelstag 11 Tekniska data 11 orranvisningar för hel fotstödsplatta 12 orranvisningar för delad fotstödsplatta 13 Underhåll & Skötselanvisning 14 Rekonditionsanvisning 14 Märkning 14 Garanti 14 Passande sittsystem 14 Demontering & Skrotning 15 Tekniska data 15 Plats för etikett! SPECILNPSSNING Kryssa i rutan vid ev. specialanpassning CE-märkning gäller ej. ruksanvisning Zitzi Flipper Pro 2

3 Reglerbar sitthöjd - Gaskolv Sitthöjden är reglerbar mellan cm och sitthöjden justeras enkelt med hjälp av fotpedalen. Tänk på att alltid hålla en hand på sittsystemet vid justering. Frigör låsningen genom att trycka ned fotpedalen. Justera sedan sittsystemet till önskad höjd. Släpp fotpedalen när du har nått önskad höjd. Höjden är nu låst. Var uppmärksam på eventuell klämrisk. Zitzi Flipper Pro Fullt nedställd ruksanvisning Zitzi Flipper Pro 3

4 Reglerbar sitthöjd - Ställdon Sitthöjden är reglerbar mellan cm och sitthöjden justeras med hjälp av en elektrisk handkontroll. Tänk på att alltid hålla en hand på sittsystemet vid justering. Var uppmärksam på eventuell klämrisk. Uppåtpil höjer sittplattan Nedåtpil sänker sittplattan Kontakt för laddning Laddning av batteri nslut laddarens strömkabel till ett vägguttag (220 V). nslut sedan laddarens kontakt till uttaget på sidan av handkontrollen. Första gången du laddar batteriet måste det ske i minst 24 timmar. Det är mycket viktigt att batteriet aldrig laddas ur helt, eftersom att det då kan förstöras.! Första laddningen måste vara i 24 timmar. Laddning därefter rekommenderas ske varje natt. atteriet får aldrig laddas ur helt. Inkoppling av elektronikbox Vid inkoppling av elektronikboxen ska kontakten för lyftdonet kopplas till boxens kontakt märkt 1. Vid tillval av elektronisk tiltfunktion måste elektronikboxen och den elektroniska handkontrollen bytas ut till, för detta, avsedda. Tiltfunktionens ställdon kopplas då till boxens kontakt märkt 2. STÄLLDON (LYFT) STÄLLDON (TILT) tillval 2 1 HNDKONTROLL ruksanvisning Zitzi Flipper Pro 4

5 Tiltningsfunktion Flipper pro har två olika lägen för tilt vilket ställs in med hjälp av hål vid sidan om sittplattan. Om kolven fästs in i hålet längst ned (se bild) erhålls tilt på Om kolven fästs in i hålet framför erhålls en tilt på Negativ tilt Standard tilt Tiltfunktion med gaskolv Sittplattans vinkel kan justeras 30 genom att lossa fingervredet () och trycka handspaken () framåt för att sedan trycka sittplattan nedåt och framåt. Släpp handspaken () för att låsa önskad vinkel och dra sedan åt fingervredet () för att säkerställa att vinkeln är låst. Vred (), höger sida Notera! För att återställa sitsvinkeln till ursprungsläge, lossa fingervredet (), tryck fram handspaken och dra sittplattan uppåt och bakåt genom att ta i körbygeln. Fjäderretur Fjädern på sidan om sittplattan hjälper till vid återställning av sittplattan till ursprungsläge. Spak (), vänster sida Kontroll Kontrollera alltid att tiltningen är låst när du uppnått önskad vinkel. Ställdon Låsning Fingervreden () måste alltid låsas efter eventuell justering. Tiltfunktion med ställdon Sittplattans vinkel är reglerbar mellan Justera tiltpositionen genom att lossa fingervredet () och håll ned tryckknapp (C) för framåttilt respektive tryckknapp (D) för bakåttilt. Släpp tryckknappen på handkontrollen när önskad tiltposition är uppnådd. Dra åt fingervredet () för att säkerställa att tiltpositionen är låst. Obs! Det är mycket viktigt att fingervredet () lossas innan den elektriska tiltfunktionen används. Var uppmärksam på eventuell klämrisk. ruksanvisning Zitzi Flipper Pro 5

6 Körbågar Montering av körbygel För in körbygeln i rörramen. Dra åt skruvarna ordentligt efter montering. Montering av körbåge Zitzi frames För in körbågen i rörramen. Dra åt skruvarna ordentligt efter montering. Montering av stora körbågen Körbågen ska monteras mellan rörramen och bakre länkhjul. yt skruv till M10x45 och placera brickan mellan körbåge och ram. ygeln monteras på ramens övre rör. nvänd locktite vid återmontering av länkhjul. Medföljande distanskuts används endast på Flipper Pro storlek 3. Distanskuts ruksanvisning Zitzi Flipper Pro 6

7 Parkeringsbroms För att låsa hjulen i aktuell position trampa på pedalens bakre kant. För att låsa upp hjulen igen, trampa på pedalens främre kant. Vid aktivering av låsningen, låses både hjulens rullfunktion samt deras riktning. Snabbguide Lås hjulen genom att trampa på pedalens bakre kant Frigör låsningen genom att trampa på pedalens främre kant Låst Öppen Montering av sittsystem Sittsystemet monteras enkelt och säkert på underredet med hjälp av en fästplatta. Fästplattan är utrustad med 4 st bultar som gör att sittsystemet sitter på plats, samt ett vred undertill för att behålla sittsystemets position. För i sittsystemet enligt bild. Tryck sedan sittsystemet bakåt tills det tar stop och att du hör ett klick. Dra sedan åt vredet under sittplattan för att fastställa sittsystemets position. Hålbild Dragriktning Dra nedåt för att öppna Vred!! OS! Se till att spärren snäpper i ordentligt och att du dragit åt vredet! ruksanvisning Zitzi Flipper Pro 7

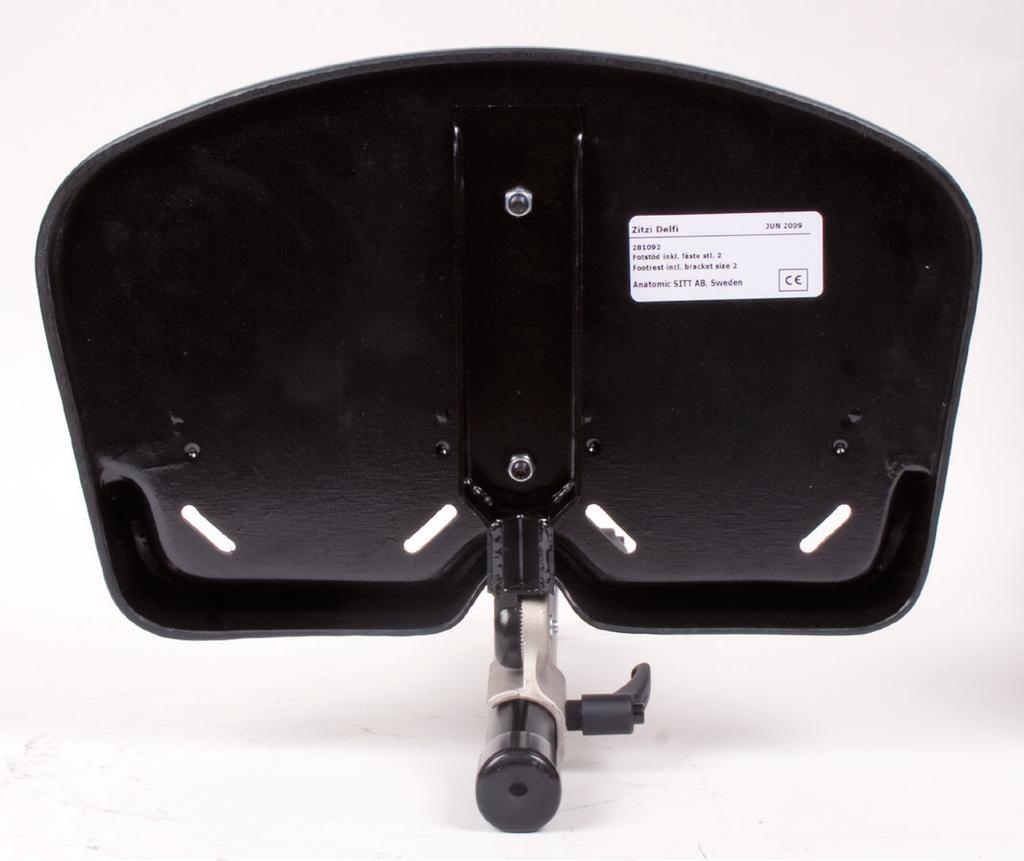

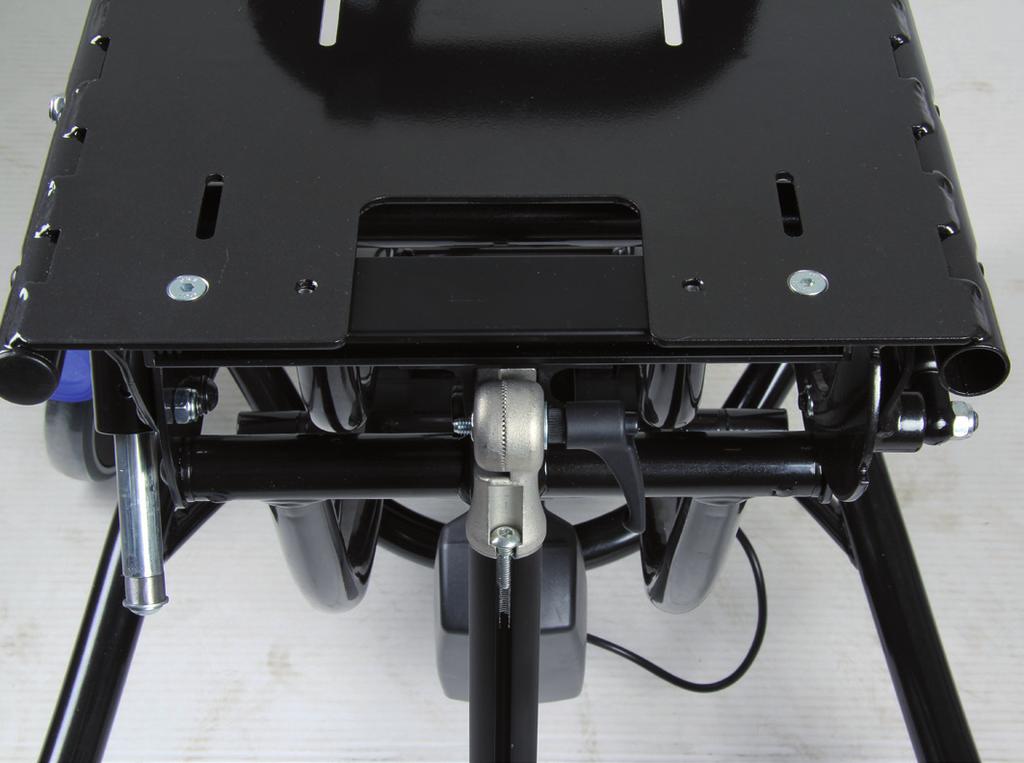

8 Fotstöd Montering av fotstödsfäste - Montera profilen till fotstödsfästet under sittplattan med medföljande skruv i de försänkta hålen i framkant på sittplattan. Justering av vinkel av knäled - Lossa vredet och justera sedan till önskad vinkel. Lås vredet när önskad vinkel är uppnådd. Viktigt - Efter justering måste taggarna gå i varandra så det låser. Dra skruven hårt! Justering av vinkel vid fotled - C Lossa skruven och justera sedan till önskad vinkel. Lås skruven när önskad vinkel är uppnådd. Höjdjustering av hel fotplatta - D Lossa vredet och justera sedan till önskad höjd. Lås vredet när önskad höjd är uppnådd. Höjdjustering av delad fotplatta - E Lossa skruvarna och justera sedan till önskad höjd. Lås skruvarna när önskad höjd är uppnådd. C D E E ruksanvisning Zitzi Flipper Pro 8

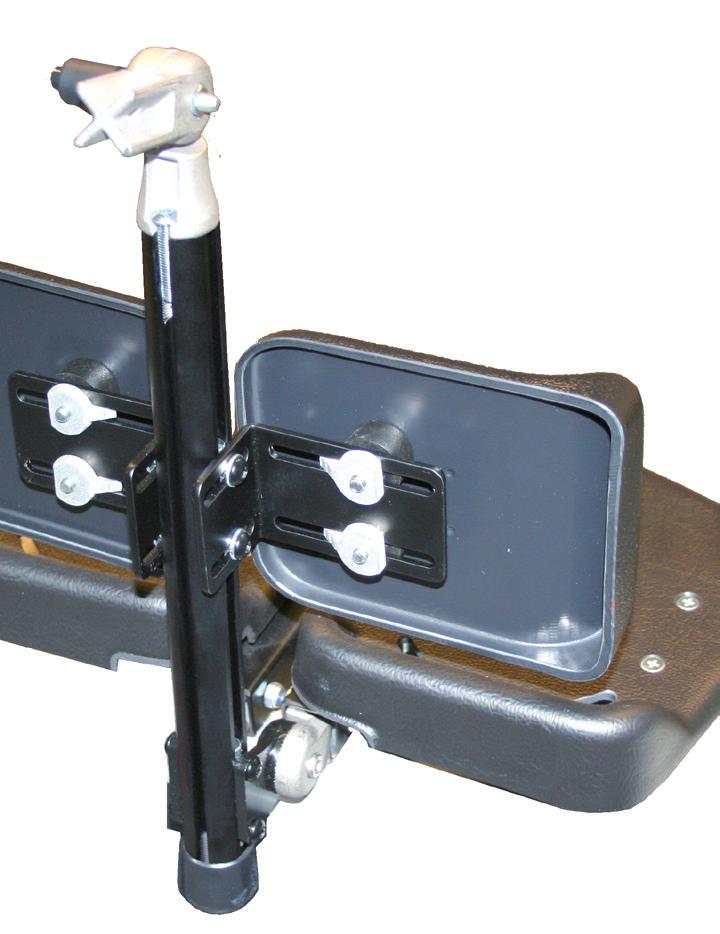

9 Vadstöd Lossa på skruvarna för att justera till önskad höjd och djup. Dra åt skruvarna när önskad inställning är uppnådd. Lossa skruvarna för att justera bredden på vadstödsplattorna. Dra åt skruvarna när önskad inställning är uppnådd. = Justernyckel ruksanvisning Zitzi Flipper Pro 9

10 Fotlåda enkelstag Montering av fotlåda med enkelstag vid efterbeställning yt ut nuvarande fotplatta mot den medföljande. Eftersom att fotlådan är konstruerad på ett sådant sätt så att passar både enkelstag och dubbelstag behöver fotplattan borras enligt instruktionerna på sida beroende på vilken typ av fotplatta du har. För att montera fotlådan börjar du med att skjuta in sargsprinten () på fotlådan () i fotstödsstaget (C). Ställ sedan in fotstödet (D) på önskad höjd och dra åt spakvredet (E). Ställ in önskad höjd och bredd på fotlådan med hjälp av skruvarna (F) och (G). Plaststaget (H) på fotlådan ska föras igenom spåret (I) på fotstödsplattan. vsluta med att montera medföljande polstring och kontrollera att alla skruvar är ordentligt åtdragna. Montering av fotlåda med enkelstag vid beställning med fotstöd För att montera fotlådan börjar du med att skjuta in sargsprinten () på fotlådan () i fotstödsstaget (C). Ställ sedan in fotstödet (D) på önskad höjd och dra åt spakvredet (E). Ställ in önskad höjd och bredd på fotlådan med hjälp av skruvarna (F) och (G). Plaststaget (H) på fotlådan ska föras igenom spåret (I) på fotstödsplattan. vsluta med att montera medföljande polstring och kontrollera att alla skruvar är ordentligt åtdragna. G H F I D E C! Plaststaget (H) kan efter injustering av önskad höjd kapas eller värmas in under fotstödsplattan enligt egna önskemål. Markeringar för borrhål även finns markerat under fotplattan. ruksanvisning Zitzi Flipper Pro 10

11 Från enkelstag till dubbelstag Från enkelstag till dubbelstag och vice versa Som standard kommer fotlåda storlek 2, 3 och 4 förmonterade för dubbelstag och storlek 1 är förmonterad för enkelstag. För att ändra mellan de olika varianterna vänder du vinkelblecket () 180 grader och byter sedan sida på sargsprinten (). Tekniska data För hel / delad fotplatta Storlek Höjd () Djup () / mm 130 mm / mm 160 mm / mm 190 mm / mm 240 mm ruksanvisning Zitzi Flipper Pro 11

12 orranvisningar för hel fotstödsplatta Storlek 1 Storlek 2 C C C C () Delfi Pro & natomic Sits enkelstag () Seabass Pro dubbelstag () Delfi Pro & natomic Sits enkelstag (C) Clozitt dubbelstag Storlek 3 Storlek 4 C C C C () Delfi Pro & natomic Sits enkelstag () Seabass Pro dubbelstag (C) natomic Sits & Clozitt dubbelstag () natomic Sits enkelstag () natomic Sits dubbelstag ruksanvisning Zitzi Flipper Pro 12

13 orranvisningar för delad fotstödsplatta Storlek 1 Storlek 2 () Delfi Pro & natomic Sits enkelstag () natomic Sits dubbelstag () Delfi Pro & natomic Sits enkelstag () Seabass Pro, Clozitt, natomic Sits & Sharky Pro dubbelstag Storlek 3 Storlek 4 () Delfi Pro & natomic Sits enkelstag () Seabass Pro, Clozitt & natomic Sits dubbelstag () natomic Sits dubbelstag ruksanvisning Zitzi Flipper Pro 13

14 Underhåll & Skötselanvisning Rengöring av chassit Rengör chassit regelbundet med bilschampo eller liknande. Vid kraftig nedsmutsning kan avfettningsmedel användas. Tänk grönt, tänk på miljön! nvänd gärna biologiskt nedbrytbart avfettningsmedel. atteriskötsel Första laddningen måste vara i 24 timmar, och laddning därefter rekommenderas ske varje natt. atteriet får aldrig laddas ur helt, vilket kan innebära att batteriet slutar att fungera.! Första laddningen måste vara i 24 timmar Laddning därefter rekommenderas ske varje natt atteriet får aldrig laddas ur helt Rekonditioneringsanvisning Kontroll Kontrollera alla rörliga delar med avseende på slitage. yt vid behov. Kontrollera regelbundet allmän kondition på underredet samt att alla skruvar är åtdragna ordentligt. Kontakta oss om du är osäker! Gaskolv OS! Viktigt! Gaskolven bör användas regelbundet för att bibehålla sin funktion. Då produkten inte används måste gaskolven aktiveras minst en gång var 6:e månad. Dess utom bör de lagras på så sätt att kolvstången placeras riktad nedåt. nnars kan gaskolvens tätning gå sönder och gaskolven sluta fungera.! Viktigt! ktivera gaskolven regelbundet! Märkning Underredet är märkt med ett unikt serienummer som ska anges vid all korrespondens gällande produkten. Du hittar serienumret på undersidan av sittplattan. SERIENUMMER Garanti Garanti Underrede månaders garanti mot fabrikationsfel Garanti Lack månaders garanti mot fabrikationsfel Garanti Hjul månaders garanti mot fabrikationsfel Passande sittsystem Produkten passar till sittsystem Zitzi Delfi Pro, Zitzi Sharky Pro & natomic SITS. För övriga kombinationer vänligen kontakta natomic SITT på telefon eller via e-post info@anatomicsitt.com. ruksanvisning Zitzi Flipper Pro 14

15 Demontering & Skrotning Plast Hjul, vred, låsanordning för hjul Metall Ram, gaskolv, ställdon, skruvar och stag rännbart Polstring Tekniska data Här nedan ser du tekniska data för produkten. Vid brukarvikt över 40 kg ska underredet med el användas. Maximal belastningsvikt är 75 kg. Om du har några frågor går det bra att e-posta till eller ring vår support på Zitzi Flipper Pro Manuell Elektrisk Hjul 125 mm 125 mm Tilt 0 30 o / o 0 30 o / o Lägsta sitthöjd 23 cm 23 cm Högsta sitthöjd 61 cm 61 cm Total längd 53, 60, 70 cm 53, 60, 70 cm Total bredd 55 cm 55 cm Total vikt 14,5 15,5 16 kg ,5 kg Storlekar 3 3 Max belastningsvikt (Storlek 1, Storlek 2, Storlek 3) 35, 50, 75 kg 35, 50, 75 kg ruksanvisning Zitzi Flipper Pro 15
