Bruksanvisning Zitzi Flipper Pro Flex

Transkript

1 Gas El ruksanvisning Zitzi Flipper Pro Flex Reglerbar sitthöjd Gaskolv/Ställdon 2 Laddning av batteri 3 Inkoppling av elektronikbox 3 Tiltningsfunktion 3 Körbåge 4 Parkeringsbroms 4 Montering av drivhjul, tippskydd & tramprör 5 Färdriktningsspärr 5 Transportkit 6 ygeljustering 6 Montering av sittsystem 13 Underhåll & Skötselanvisning 13 Rekonditionsanvisning 14 Kombinationer 14 Reservdelar 14 Märkning 14 Garanti 14 Passande sittsystem 14 Demontering & Skrotning 15 Tekniska data 15 Fotstöd 7 Vadstöd 8 Fotlåda 9 Enkelstag 9 Från enkelstag till dubbelstag 10 Tekniska data 10 orranvisningar för hel fotstödsplatta 11 orranvisningar för delad fotstödsplatta 12 SPECILNPSSNING Kryssa i rutan vid ev. specialanpassning CE-märkning gäller ej. SE

2 Reglerbar sitthöjd - Gaskolv Sitthöjden är reglerbar mellan cm och sitthöjden justeras enkelt med hjälp av fotpedalen. Tänk på att alltid hålla en hand på sittsystemet vid justering. Frigör låsningen genom att trycka ned fotpedalen. Justera sedan sittsystemet till önskad höjd. Släpp fotpedalen när du har nått önskad höjd. Höjden är nu låst. Var uppmärksam på eventuell klämrisk. Reglerbar sitthöjd - Ställdon Sitthöjden är reglerbar mellan cm och sitthöjden justeras med hjälp av en elektrisk handkontroll. Reglerbar sitthöjd Ställdon Tänk på att alltid hålla en hand på sittsystemet vid justering. Var uppmärksam på eventuell klämrisk. Uppåtpil höjer sittplattan Nedåtpil sänker sittplattan Kontakt för laddning ruksanvisning Zitzi Flipper Pro Flex 2

3 Laddning av batteri nslut laddarens strömkabel till ett vägguttag (220 V). nslut sedan laddarens kontakt till uttaget på sidan av handkontrollen. Första gången du laddar batteriet måste det ske i minst 24 timmar. Det är mycket viktigt att batteriet aldrig laddas ur helt, eftersom att det då kan förstöras.! Första laddningen måste vara i 24 timmar. Laddning därefter rekommenderas ske varje natt. atteriet får aldrig laddas ur helt. Inkoppling av elektronikbox Vid inkoppling av elektronikboxen ska kontakten för lyftdonet kopplas till boxens kontakt märkt 1. Vid tillval av elektronisk tiltfunktion måste elektronikboxen och den elektroniska handkontrollen bytas ut till, för detta, avsedda. Tiltfunktionens ställdon kopplas då till boxens kontakt märkt 2. STÄLLDON (LYFT) STÄLLDON (TILT) tillval 2 1 HNDKONTROLL Tiltningsfunktion Flipper pro har två olika lägen för tilt vilket ställs in med hjälp av hål vid sidan om sittplattan. Om kolven fästs in i hålet längst ned (se bild) erhålls tilt på Om kolven fästs in i hålet framför erhålls en tilt på Tiltfunktion med gaskolv Sittplattans vinkel kan justeras 30 genom att lossa fingervredet () och trycka handspaken () framåt för att sedan trycka sittplattan nedåt och framåt. Släpp handspaken () för att låsa önskad vinkel och dra sedan åt fingervredet () för att säkerställa att vinkeln är låst. Notera! För att återställa sitsvinkeln till ursprungsläge, lossa fingervredet (), tryck fram handspaken och dra sittplattan uppåt och bakåt genom att ta i körbygeln. Vred (), höger sida Negativ tilt Standard tilt Spak (), vänster sida Fjäderretur Fjädern på sidan om sittplattan hjälper till vid återställning av sittplattan till ursprungsläge. Kontroll Kontrollera alltid att tiltningen är låst när du uppnått önskad vinkel. Låsning Fingervreden () måste alltid låsas efter eventuell justering. Tiltfunktion med ställdon Sittplattans vinkel är reglerbar mellan Justera tiltpositionen genom att lossa fingervredet () och håll ned tryckknapp (C) för framåttilt respektive tryckknapp (D) för bakåttilt. Släpp tryckknappen på handkontrollen när önskad tiltposition är uppnådd. Dra åt fingervredet () för att säkerställa att tiltpositionen är låst. Obs! Det är mycket viktigt att fingervredet () lossas innan den elektriska tiltfunktionen används. Ställdon Var uppmärksam på eventuell klämrisk. ruksanvisning Zitzi Flipper Pro Flex 3

4 Körbåge Vinkeljustering - Handtag () För att ändra vinkel på körbågens handtag, lossa vreden enligt bild (). Lås vreden när önskad vinkel är uppnådd. Översikt Körbåge Vinkeljustering - Körbåge () För att ändra vinkel på körbågen, lossa vreden enligt bild (). Lås vreden när önskad vinkel är uppnådd. Höjdjustering - Körbåge (C) Körbågen alternativt körhandtagen kan höjdjusteras i tre olika höjder. Var noga med att dra åt skruvarna (C) ordentligt efter önskad position är uppnådd. C Vreden ska alltid låsas efter justering. Körbågen skall alltid ligga an mot sittsystemets rygg vid transport i fordon. Parkeringsbroms romshandtag Låsmekanism Frigöring Snabbguide Frigör parkeringsbromsen genom att trycka in bromshandtaget så att den röda låsningen släpper. Låsning Snabbguide Lås parkeringsbromsen genom att trycka in bromshandtaget och haka i den röda låsmekanismen i lämpligt hack. Släpp sedan bromshandtaget. Lås alltid parkeringsbromsen när underredet står på lutande underlag. ruksanvisning Zitzi Flipper Pro Flex 4

5 Montering drivhjul, tippskydd & tramprör Quick-release För 12 hjul För 16 hjul C Tippskydd Drivhjulen kan enkelt tas bort. Detta kan vara användbart vid t. ex. transport. orttagning Snabbguide Tryck och håll in knappen i mitten av hjulet. Dra sedan ut hjulet. Fastsättning Snabbguide C Quick-release Tryck och håll in knappen och skjut sedan in quick-releaseaxeln i navet. När drivhjulet skjutits hela vägen in är det OK att släppa knappen. Säkerställ att hjulet är i låst läge! Tippskyddet & trampröret monteras med medföljande skruv, bricka och mutter enligt bild. Tippskydd Snabbguide Tippskyddet kan enkelt vikas undan för att inte vara i vägen. Trampa ned tippskyddet och vrid det åt sidan. Se till att vrida det ända tills du hör ett klick, som indikerar att tippskyddet är på plats. Tramprör Tippskydd Försök att trampa så långt in som möjligt på tippskyddet. Detta för att delarna ska ha längsta möjliga livslängd.!! Zitzi Flipper Pro Flex bör alltid utrustas med tippskydd med tanke på dess stora möjligheter till höjdjustering Färdriktningsspärr Tramprör För att aktivera färdriktningsspärren; dra upp snäpplåset vid länkhjulet och vrid 90. Snäpplåset fastnar automatiskt i rätt läge. Tramprör används för att underlätta uppresning av underredet, exempelvis vid trottoarkanter. ruksanvisning Zitzi Flipper Pro Flex 5

6 Transportkit Montering av stödbygel Monteras med medföljande skruvar och vred enligt bild. Loc-tite skall användas på skruvarna () vid montering. ygeljustering Snabbguide Lossa vreden på båda sidor och dra sedan ut bygeln till yttersta läget. Säkerställ att vreden hakar i ytterkant på spåret och lås sedan vreden. Montering av främre & bakre transportfästen Monteras med medföljande skruvar, brickor och muttrar enligt bild. Notera att öglan på det bakre fästet ska peka bakåt.!! Stödbygeln ska alltid vara i nedfällt läge och i kontakt med fordonets golv vid transport. Körbågen skall alltid ligga an mot sittsystemets rygg vid transport i fordon. Främre transportfästen akre transportfästen!! Krocktestad och godkänd enligt för 75 kg i bil, samt Hi testad. ruksanvisning Zitzi Flipper Pro Flex 6

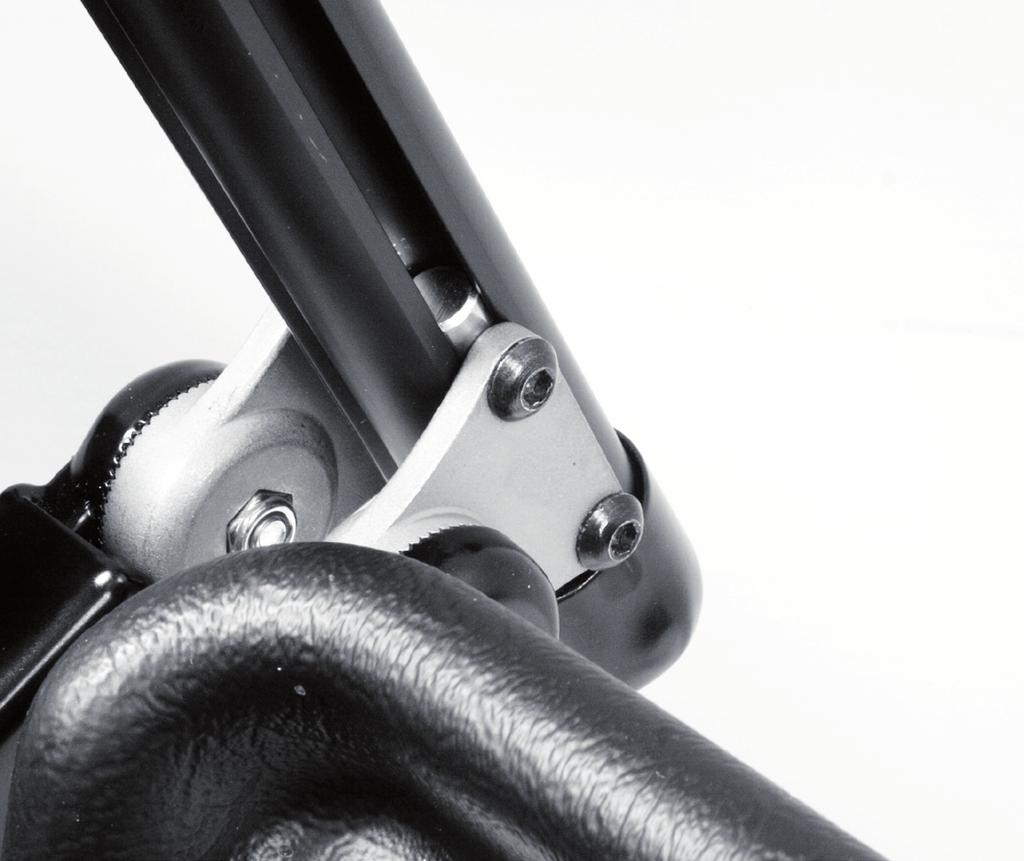

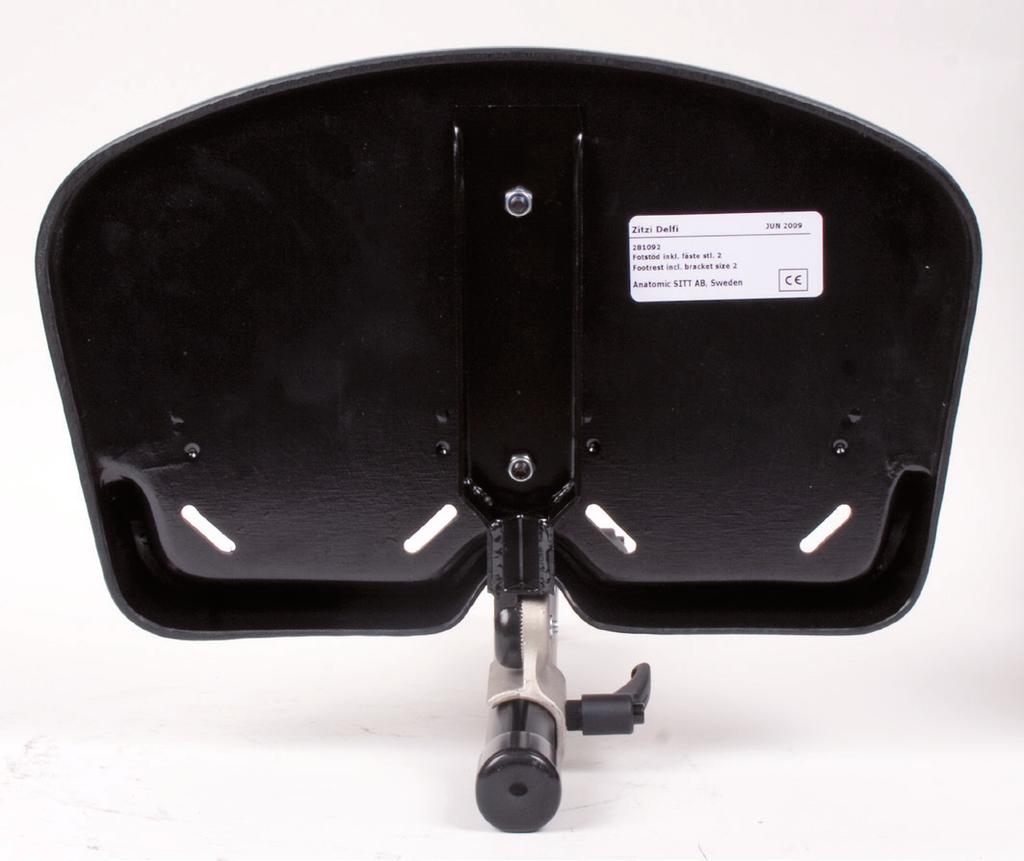

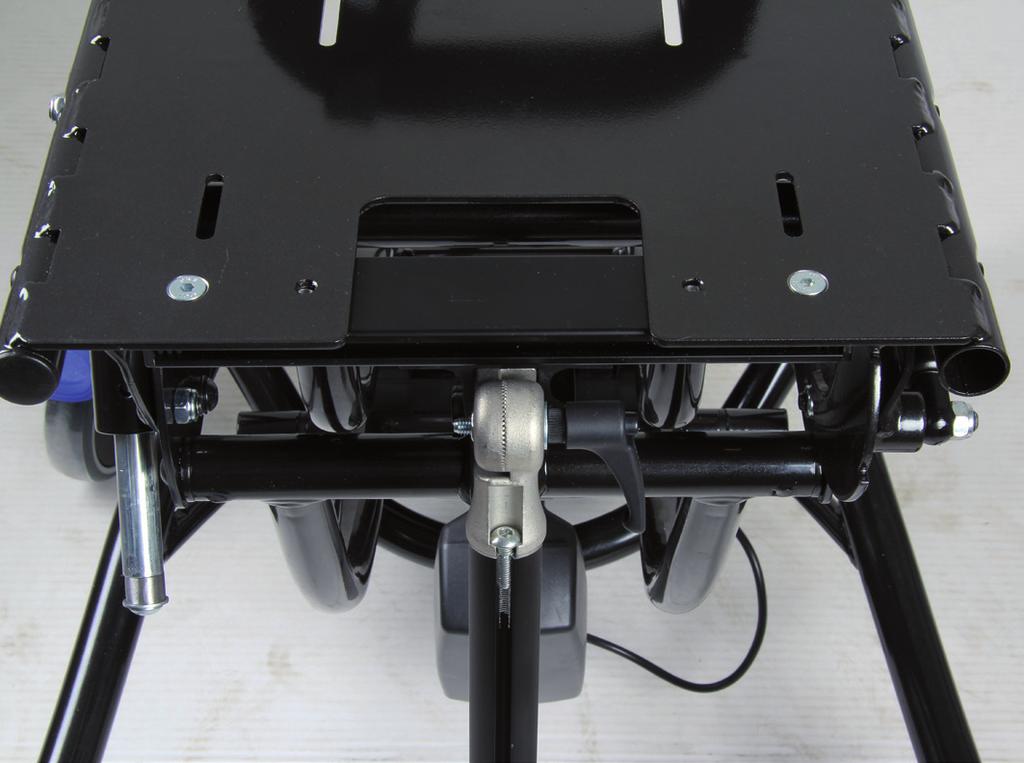

7 Fotstöd Montering av fotstödsfäste - Montera profilen till fotstödsfästet under sittplattan med medföljande skruv i de försänkta hålen i framkant på sittplattan. Justering av vinkel av knäled - Lossa vredet och justera sedan till önskad vinkel. Lås vredet när önskad vinkel är uppnådd. Viktigt - Efter justering måste taggarna gå i varandra så det låser. Dra skruven hårt! Justering av vinkel vid fotled - C Lossa skruven och justera sedan till önskad vinkel. Lås skruven när önskad vinkel är uppnådd. Höjdjustering av hel fotplatta - D Lossa vredet och justera sedan till önskad höjd. Lås vredet när önskad höjd är uppnådd. Höjdjustering av delad fotplatta - E Lossa skruvarna och justera sedan till önskad höjd. Lås skruvarna när önskad höjd är uppnådd. C D E E ruksanvisning Zitzi Flipper Pro Flex 7

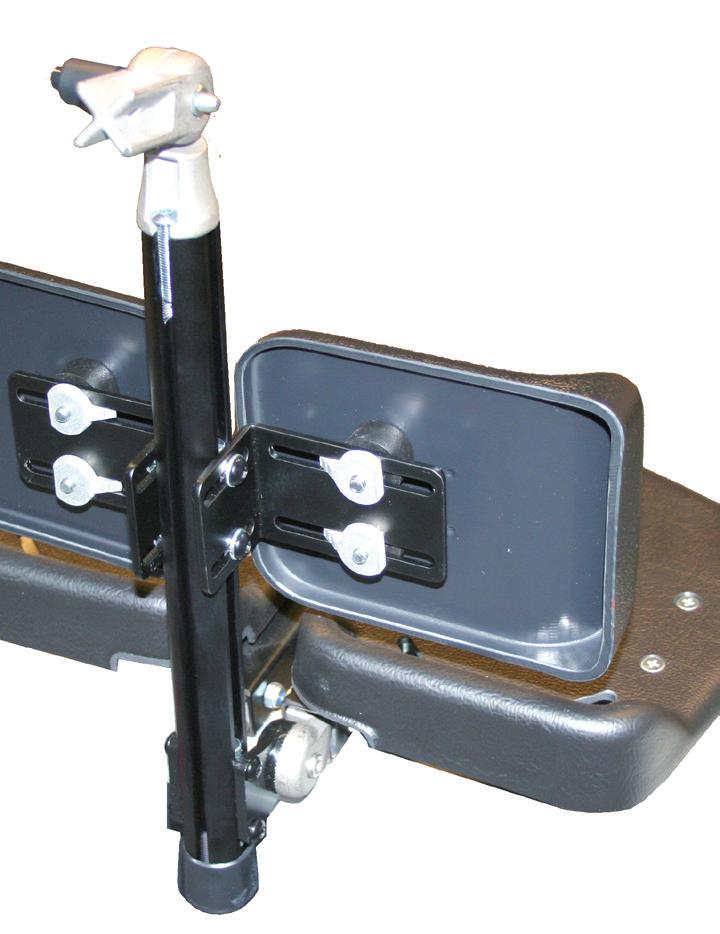

8 Vadstöd Lossa på skruvarna för att justera till önskad höjd och djup. Dra åt skruvarna när önskad inställning är uppnådd. Lossa skruvarna för att justera bredden på vadstödsplattorna. Dra åt skruvarna när önskad inställning är uppnådd. = Justernyckel ruksanvisning Zitzi Flipper Pro Flex 8

9 Fotlåda enkelstag Montering av fotlåda med enkelstag vid efterbeställning yt ut nuvarande fotplatta mot den medföljande. Eftersom att fotlådan är konstruerad på ett sådant sätt så att passar både enkelstag och dubbelstag behöver fotplattan borras enligt instruktionerna på sida beroende på vilken typ av fotplatta du har. För att montera fotlådan börjar du med att skjuta in sargsprinten () på fotlådan () i fotstödsstaget (C). Ställ sedan in fotstödet (D) på önskad höjd och dra åt spakvredet (E). Ställ in önskad höjd och bredd på fotlådan med hjälp av skruvarna (F) och (G). Plaststaget (H) på fotlådan ska föras igenom spåret (I) på fotstödsplattan. vsluta med att montera medföljande polstring och kontrollera att alla skruvar är ordentligt åtdragna. Montering av fotlåda med enkelstag vid beställning med fotstöd För att montera fotlådan börjar du med att skjuta in sargsprinten () på fotlådan () i fotstödsstaget (C). Ställ sedan in fotstödet (D) på önskad höjd och dra åt spakvredet (E). Ställ in önskad höjd och bredd på fotlådan med hjälp av skruvarna (F) och (G). Plaststaget (H) på fotlådan ska föras igenom spåret (I) på fotstödsplattan. vsluta med att montera medföljande polstring och kontrollera att alla skruvar är ordentligt åtdragna. G H F I D E C! Plaststaget (H) kan efter injustering av önskad höjd kapas eller värmas in under fotstödsplattan enligt egna önskemål. Markeringar för borrhål även finns markerat under fotplattan. ruksanvisning Zitzi Flipper Pro Flex 9

10 Från enkelstag till dubbelstag Från enkelstag till dubbelstag och vice versa Som standard kommer fotlåda storlek 2, 3 och 4 förmonterade för dubbelstag och storlek 1 är förmonterad för enkelstag. För att ändra mellan de olika varianterna vänder du vinkelblecket () 180 grader och byter sedan sida på sargsprinten (). Tekniska data För hel / delad fotplatta Storlek Höjd () Djup () / mm 130 mm / mm 160 mm / mm 190 mm / mm 240 mm ruksanvisning Zitzi Flipper Pro Flex 10

11 orranvisningar för hel fotstödsplatta Storlek 1 Storlek 2 C C C C () Delfi Pro & natomic Sits enkelstag () Seabass Pro dubbelstag () Delfi Pro & natomic Sits enkelstag (C) Clozitt dubbelstag Storlek 3 Storlek 4 C C C C () Delfi Pro & natomic Sits enkelstag () Seabass Pro dubbelstag (C) natomic Sits & Clozitt dubbelstag () natomic Sits enkelstag () natomic Sits dubbelstag ruksanvisning Zitzi Flipper Pro Flex 11

12 orranvisningar för delad fotstödsplatta Storlek 1 Storlek 2 () Delfi Pro & natomic Sits enkelstag () natomic Sits dubbelstag () Delfi Pro & natomic Sits enkelstag () Seabass Pro, Clozitt, natomic Sits & Sharky Pro dubbelstag Storlek 3 Storlek 4 () Delfi Pro & natomic Sits enkelstag () Seabass Pro, Clozitt & natomic Sits dubbelstag () natomic Sits dubbelstag ruksanvisning Zitzi Flipper Pro Flex 12

13 Montering av sittsystem Sittsystemet monteras enkelt och säkert på underredet med hjälp av en fästplatta. Fästplattan är utrustad med 4 st bultar som gör att sittsystemet sitter på plats, samt ett vred undertill för att behålla sittsystemets position. För i sittsystemet enligt bild. Tryck sedan sittsystemet bakåt tills det tar stopp och du hör ett klick. Dra sedan åt vredet under sittplattan för att fastställa sittsystemets position. Hålbild Dragriktning Dra nedåt för att öppna Vred!! OS! Se till att spärren snäpper i ordentligt och att du dragit åt vredet! Underhåll & Skötselanvisning Rengöring av chassit Rengör chassit regelbundet med bilschampo eller liknande. Vid kraftig nedsmutsning kan avfettningsmedel användas. Tänk grönt, tänk på miljön! nvänd gärna biologiskt nedbrytbart avfettningsmedel. atteriskötsel Första laddningen måste vara i 24 timmar, och laddning därefter rekommenderas ske varje natt. atteriet får aldrig laddas ur helt, vilket kan innebära att batteriet slutar att fungera. Första laddningen måste vara i 24 timmar Laddning därefter rekommenderas ske varje natt atteriet får aldrig laddas ur helt Kontroll Kontrollera alla rörliga delar med avseende på slitage. yt vid behov. Kontrollera regelbundet allmän kondition på underredet samt att alla skruvar är åtdragna ordentligt. Kontakta oss om du är osäker! Gaskolv OS! Viktigt! Gaskolven bör användas regelbundet för att bibehålla sin funktion. Då produkten inte används måste gaskolven aktiveras minst en gång var 6:e månad. Dess utom bör de lagras på så sätt att kolvstången placeras riktad nedåt. nnars kan gaskolvens tätning gå sönder och gaskolven sluta fungera.!! Viktigt! ktivera gaskolven regelbundet! ruksanvisning Zitzi Flipper Pro Flex 13 13

14 Rekonditioneringsanvisning Kontroll Kontrollera alla rörliga delar med avseende på slitage. yt vid behov. Kontrollera regelbundet allmän kondition på underredet samt att alla skruvar är åtdragna ordentligt. Kontakta oss om du är osäker! Kombinationer Produkten passar till sittsystem Zitzi Delfi, Zitzi Delfi Pro, Zitzi Sharky & natomic SITS. För övriga kombinationer vänligen kontakta natomic SITT. Reservdelar Zitzi Flipper Pro Flex får endast förses med reservdelar levererade av natomic SITT. Märkning Underredet är märkt med ett unikt serienummer som ska anges vid all korrespondens gällande produkten. SERIENUMMER Du hittar serienumret på undersidan av sittplattan. Garanti Garanti Underrede Garanti Lack Garanti Hjul månaders garanti mot fabrikationsfel månaders garanti mot fabrikationsfel månaders garanti mot fabrikationsfel Passande sittsystem Produkten passar till sittsystem Zitzi Delfi Pro, Zitzi Sharky & natomic SITS. För övriga kombinationer vänligen kontakta natomic SITT på telefon eller via e-post ruksanvisning Zitzi Flipper Pro Flex 14

15 Demontering & Skrotning Plast Hjul, vred och hjulgaffel Metall Ram, gaskolv, ställdon, skruvar, stag och bromstrumma rännbart Polstring Tekniska data Här nedan ser du tekniska data för produkten. Vid brukarvikt över 40 kg ska underredet med el användas. Maximal brukarvikt är 95 kg. Om du har några frågor går det bra att e-posta till eller ring vår support på Zitzi Flipper Pro Flex Manuell Elektrisk Hjul 7 / / Tilt 0 30 o / o 0 30 o / o Lägsta sitthöjd 28 cm 28 cm Högsta sitthöjd 65 cm 65 cm Total längd 79 cm 79 cm Total bredd 62 cm 62 cm Total vikt 30 kg 35 kg Storlekar 1 1 Max brukarvikt 95 kg 95 kg Produkten är endast avsedd att användas som ett underrede tillsammans med sittsystem producerade av natomic SITT. Om önskemål om annan användning finns, vänligen kontakta natomic SITT. ruksanvisning Zitzi Flipper Pro Flex 15
