1 Sida 1 av 8 L & B Medical AB, Box 7107, S TÄBY, SWEDEN info@lbmedical.se Organisationsnr: Besöksadr: Tillverkarvägen 8 Tel. +46-(0) Fax. +46-(0) Utf: Jowe/ ; ersätter: - Artikelnummer: M

2 INDEX Service 3600 Transport Sida 2 av 8 ÖVERSIKT Sidan: 3 IHOPFÄLLNING Sidan: 4 ARMSTÖD Sidan: 5 BENSTÖD Sidan: 6 BROMS / KÖRHANDTAG / TIPPSKYDD Sidan: 7 FAKTATABELL Sidan: 8 Garantin för denna rullstol är enligt ALOS 05 och gäller material och bearbetsningsfel. Undantagna är slitagedelar, skador som beror på överdriven påfrestning, felaktig behandling, våldsam skada eller oautoriserad ändring/reparation. Vänd Er till det företag/hjälpmedelscentral från vilken NI erhållit rullstolen. För Er säkerhet och med anledning av producentansvarslagen får ändringar inom ramen för modulsystement och reparationer endast göras av auktoriserad fackman och endast med användning av Meyra /LB Medical orginalreservdelar. Rätt till tekniska ändrigar och designmodifikationer förebehålles.

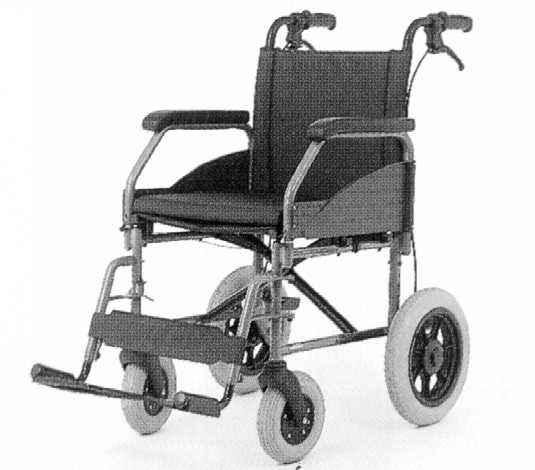

3 ÖVERSIKT Sida 3 av ÖVERSIKT 1. Körhandtag 6. Benstödslås 2. Vårdarbroms 7. Vadband 3. Bakhjul, trumbromsade 8. Fotplatta 4. Tramprör (syns ej på bild) 9. Höjdinställning för fotplatta 5 Armstöd 10. Länkhjul

4 IHOPFÄLLNING Service 3600 Transport Sida 4 av 8 IHOPFÄLLNING OCH UTFÄLLNING Fälla ihop rullstolen. Ta ur sittdynan och fäll upp fotplattorna eller ta av benstöden innan du fäller ihop rullstolen Ta tag i sittklädseln, i mitten fram och bak, dra uppåt enligt bilden till vänster. Se till att ryggklädseln fälls ihop bakåt. På de modeller som har handtag på ramröret kan man dra i dessa istället för sittklädseln Fälla ut rullstolen. Stå vid sidan av rullstolen och luta den mot dig. Tryck ner sitsröret som är närmast dig, med handflatorna - stolen fälls ut. Se bilden till vänster Obs Ta inte i rören, eftersom du kan klämma dig Lägg sittdynan på plats och se till att den ligger som den ska på sitsen.

5 ARMSTÖD Sida 5 av 8 ARMSTÖD Montera armstödet med låsspaken intryckt i armstödes fäströr. Tryck ned armstödet i chassits armstödshållare. För att ta av armstödet tryck in låsspaken och dra upp armstödet. HÖJ OCH SÄNKBART ARMSTÖD Armstödet kod 81 kan höjdjusteras med en hand med 10,5 cm i 7 steg. Höjning av armstödspolstret sker lättast genom att ta på armstödspolstret på insidan av rullstolen och dra polstringen uppåt. Den låser automatiskt i varje steg. Sänkning av armstödspolstret Vik upp låsspaken som sitter i armstödet under armstödspolstret - se bild. Tryck försiktigt armstödspolstret till önskad höjd. Sväng ned låsspaken. Kontrollera att mekanismen har hamnat i rätt läge och låser.

6 BENSTÖD Service 3600 Transport Sida 6 av 8 Ta av benstöd: 1 Ta av vadbandet. 2 Lyft eller tryck benstödets spärtapp. 3 Sväng benstödet ut åt sidan 4 Lyft av. Sätta på benstöd: 1 Benstöden vinklas ut åt sidan och hängs på tapparna. 2 Därefter svängs benstöden framåt till de går i lås. 3 Fotplattan fälls ned och vadbandet sätts fast på bägge sidor Att ställa höjden på fotplattan: 1 Håll fast fotplattan och lossa på låsskruven. 2 Ställ in öskat läge. 3 Drag fast låsskruven ordentligt igen. OBSERVERA! Använd inte benstöden för att lyfta eller bära rullstolen. Vid transport i trapport - stöd alltid på varje trappsteg med bakhjulen - upp som ned! Kör bakhjulen försiktigt över kanten.

7 BROMS Sida 7 av 8 Användning av vårdarbroms Tryck in handtaget B för att bromsa rullstolen. Tryck in handtaget A för att låsa rullstolen parkerignbroms. För att lossa parkeringsbrosmen tryck på A. B Notera att du kan få manövreringshjälp av vårdarbromsen. Körs rullstolen rakt fram och du ska svänga till vänster - tryck då lätt in bromsspaken B på vänster sida, då utnyttjar du rullstolens egen kraft för att svänga till vänster. Reglerbara körhandtag, höjdställbara körhandtag, som underlättar när olika vårdare ska köra rullstolen. Du ställer in körhandtaget genom att låssa låsspaken samtidigt som du skjuter upp eller ned körhandtaget till önskad höjd. Tryck in låsspaken igen. Du kan ta bort körhandtaget helt genom att lossa låsspaken. Trycka in fjädertappen och sedan dra upp körhandtaget. Tippskydden Tippskydden kan enkelt fällas upp vid hindertagning etc. Tryck in fjäderlåset A och vrid tippskyddet uppåt. Ska du vika upp rullstolen på en trotoarkant eller liknade, sätt en fot på trampröret samtidigt som du styr med körhandtagen.

8 Sida 8 av 8 Service 3600 transport Övriga tillval: Artikelnummer M EAN-nummer Sittbredd Hel fotbräda Sittdjup Sitthöjd i framkant Ryggstödshöjd Ryggvinkel 42 cm 52 cm 40 cm Fast, ryggrör med lumbalböj Sitsvinkel Fast Bakhjul (drivhjul) 12 x 2 1/4 Vinkelreglerbara benstöd Broms Länkhjul vårdarbroms (trumbromsade hjul) 200 x 50 punkteringsfritt Totallängd 108 cm med vinkelfasta benstöd Totalbredd Totalhöjd 96 cm Amputations benstöd Transportlängd Transportbredd Transporthöjd 60 cm utan tippskydd 27 cm 96 cm Totalvikt i kg 19 19, ,5 21 Transportvikt i kg 11 11, ,5 13 Max brukarvikt Övrigt 130 kg Vinkeljusterbar fotplatta Artikelnummer: M Utf: Jowe/ ; ersätter: - Djupjusterbar fotplatta
