Manuell rullstol Cross 5, 3A XL Beställningsunderlag

Transkript

1 I beställningsunderlaget hittar du alla delar och tillbehör du behöver för att skapa en order. Använd fältet "Övrig information" i websesam för att t.ex. ange på vilken sida ett tillbehör ska monteras, drivhjuls/länkhjulsposition eller balansläge. Standardutförande Chassi Bromsar Körhandtag Ryggstöd Aluminium och stålrör. Hopfällbart med dubbla kryssrör Knäledsbroms, högmonterad med vinklat rött handtag Höjdreglerbara, avtagbara 3A rygg standard 40 cm, steglöst justerbart 32 till 45 cm med tvärstag Ryggvinkel höft Standard 2 justerbar från -5 - till +20 Ryggvinkel lumbal Standard +7 Triangulär Sits Sitsklädsel Ryggklädsel Ryggöverdrag Sitthöjd Justerbar i höjd och vinkel Svart tyg, reglerbar i djup. Basic Reglerbar klädsel med kardborreband. Standard 46 cm Cambervinkel Standard 2 Drivhjul 24" snabbkopplande drivhjul med massiva däck och rostfri drivring. 38 alternativa drivhjulspositioner Länkhjul Framgaffel Framgaffelfäste Benstöd Fotstöd Armstöd Tippskydd Transportfästen Chassifärg Mörkgrått avtagbart överdrag i plysch/polamid. 165 x 30 mm massivt Medium med stålaxel Justerbart i höjd och vinkel Svarta svängbara och avtagbara Delade fotplattor, reglerbar höjd och justerbar vinkel Med massiv platta längd 25 cm, höjdjusterbara Standard Standard 98 Midnattsblå Max brukarvikt 160 kg Lägsta sitthöjd i framkant 40,5 cm med 6" länkhjul Lägsta sitthöjd i framkant 40,5 cm med 6" länkhjul Modeller standardprodukter Sitsbredd Sitslängd Sitsdjup 47.5 cm Kort cm cm Lång cm cm Kort cm cm Lång cm cm Kort cm cm Lång cm cm Kort cm cm Lång cm cm Kort cm cm Lång cm Understrukna tillbehör ingår vid beställning av standardprodukt 1 av 6

2 Ryggklädsel Reglerbar, med kardborreband cm cm Ryggöverdrag 47.5 cm cm cm cm cm Rygghöjd 3A std, justerbar cm Ange rygghöjd i "övrig information". Standard 40 cm i websesam Sitsklädsel Svart tyg, reglerbar i djup Basic kort (kort sitsdjup) 47.5 cm cm cm cm cm Basic lång (långt sitsdjup) 47.5 cm cm cm cm cm Sitsförlängare klädsel Crossrygg mod 3 Förlänger sitsen 7 cm i bakkant cm tillsammans med triangulär rygg Körhandtag Höjdreglerbara höger/vänster Tvärstag Obs! En stl mindre än stolsbredd Stolsbredd med snäpplåsning 45 cm 47.5 cm cm 50 cm cm 52.5 cm cm 55 cm cm 57.5 cm Körbygel Obs! En stl mindre än stolsbredd Stolsbredd Höjdreglerbar 45 cm 47.5 cm cm 50 cm cm 52.5 cm cm 55 cm cm 57.5 cm Understrukna tillbehör ingår vid beställning av standardprodukt 2 av 6

3 Armstöd Kort med ingjuten massiv platta höger längd 25 cm höjdjusterbara vänster Lång med ingjuten massiv platta höger längd 38 cm höjdjusterbara vänster armstöd Armstödsdyna Hemi höger passar till långt armstöd m. längd 38 cm vänster Armstödsdyna polstrad kort 25 cm mörkgrå plysch lång 38 cm Armstödsdyna bred och mjuk 8x40 cm Broms Med vinklat rött handtag med fäste höger vänster Bromsspak förlängd/fällbar Vårdarbroms Enhandsbroms komplett höger vänster Det behövs 2 st hjul och körhandtag samt 1 st monteringssats 24" hjul med rostfri drivring " hjul med rostfri drivring Körhandtag inkl vajer Monteringssats Benstöd Vid vinkel svarta Vinkelreglerbart mod 1 exkl vadplatta Dynkonsol för vadplatta Vadplatta mörkgrå cm cm Vinkelreglerbart mod 3 exkl vadplatta Överdrag vadplatta till vrb benstöd Gipsbenstöd inkl tre dynor höger vänster Amputationsbenstöd mörkgrå hö mörkgrå vä Amputationsvikt komplett Understrukna tillbehör ingår vid beställning av standardprodukt 3 av 6

4 Fotplattor Delade uppfällbara 47.5 cm, höger Reglerbar höjd, vänster justerbar vinkel och djup cm, höger vänster Delade uppfällbara 47.5 cm, höger som ovan med längre vänster infästningsrör +10 cm cm, höger vänster Hel fotplatta komplett cm cm Förlängningsdel till fotplatta cm Monteras på befintlig fotplatta cm Vadband Avtagbart och delbart cm nylon cm cm Polstring för vadband 20 cm cm cm Hälband Till delade fotplattor höger/vänster Drivhjul Drivring Massivt däck med drivring: Rostfri 20" Rostfri 22" Rostfri 24" Endast drivring: Plastad 20" Plastad 22" Plastad 24" Cellgummi 22" Cellgummi 24" Axel QR Länkhjul 6" 150x30 massivt ,5" 165x30 massivt " 200x50 massiv (kräver bred gaffel och breddat fäste) Framgaffel Medium stålaxel Bred Framgaffelfäste Standard Breddat Understrukna tillbehör ingår vid beställning av standardprodukt 4 av 6

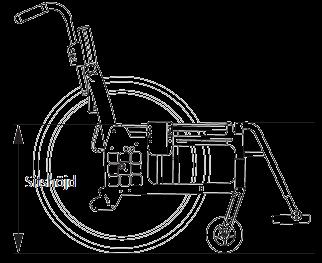

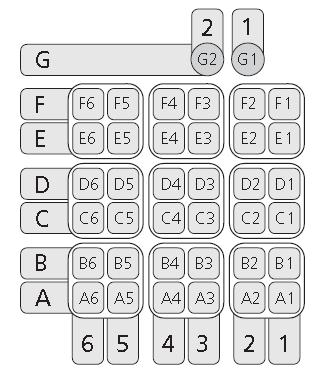

5 Sitthöjd bak Drivhjulposition 20" pos G 34 cm 20" pos F 36 cm Sitshöjd bak 45 cm 20" pos E 38 cm 24" Drivhjul i pos D, balansläge pos 4 20" pos D 40 cm 6,5" länkhjul (medium gaffel pos 1) 20" pos C 42 cm 20" pos B 44 cm 20" pos A 46 cm 22" pos G 36,5 cm 22" pos F 38,5 cm 22" pos E 40,5 cm 22" pos D 42,5 cm 22" pos C 44,5 cm 22" pos B 46,5 cm 22" pos A 48,5 cm 24" pos G 39 cm 24" pos F 41 cm 24" pos E 43 cm 24" pos D 45 cm 24" pos C 47 cm 24" pos B 49 cm 24" pos A 51 cm Obs! Sitthöjd bak och balansläge: standard är position D4! Om annat än balans- eller positionsläge än standard önskas, ange det i "övrig information" i websesam. Alternativa sitshöjder/sitsvinklar: Se tabell i Etac Cross 5 manual på etac.se Sitthöjd fram Länkhjul / Framgaffel Framgaffelposition 6" / kort höjd 40,5-45,5 cm 6,5" / kort höjd cm 6" / medium höjd 43,5-50,5 cm 6,5" / medium höjd cm 8"/bred höjd cm Ange sitthöjd fram i "övrig information" i websesam. Understrukna tillbehör ingår vid beställning av standardprodukt 5 av 6

6 Tippskydd Tippskydd teleskoperande komplett Transportfäste Transportfäste komplett höger vänster Lårstöd Monteras på korta alt. långa armstöd, komplett Passar ej med 22" drivhjul i pos. C1. Passar ej med 24" drivhjul i pos. C1 eller B1. kort höger kort vänster lång höger lång vänster Mjukdyna Till lårstöd (klistras fast) höger vänster Bord Transparent, monteras 47 cm på långa armstöd 50 cm Storlek=stolens bredd 52.5 cm cm cm Hemibord 47,5-50 kort/lång (finns ej till storlek 52,5-57,5 cm) 47,5 cm kort överdrag ,5 cm långt överdrag cm kort överdrag cm långt överdrag Hemibord halvt höger kommunikation vänster Höftbälte Med snäpplås, avkortbart Två alternativa fästpunkter på ramen Huvudstöd Mod 1 mörkgrå plysch 26x14 cm monteras på körbygel Huvudstödsfäste för körbygel komplett inkl stag Bålstöd Plysch, polstrat, justerbart i höjd, djup och bredd Ryggkil Mörkgrå plysch kort 15 cm lång 30 cm Ekerskydd Grått tryck Etac 20" " " Käpphållare Universal Ange sida i "övrig information" Mer information på: Understrukna tillbehör ingår vid beställning av standardprodukt 6 av 6
