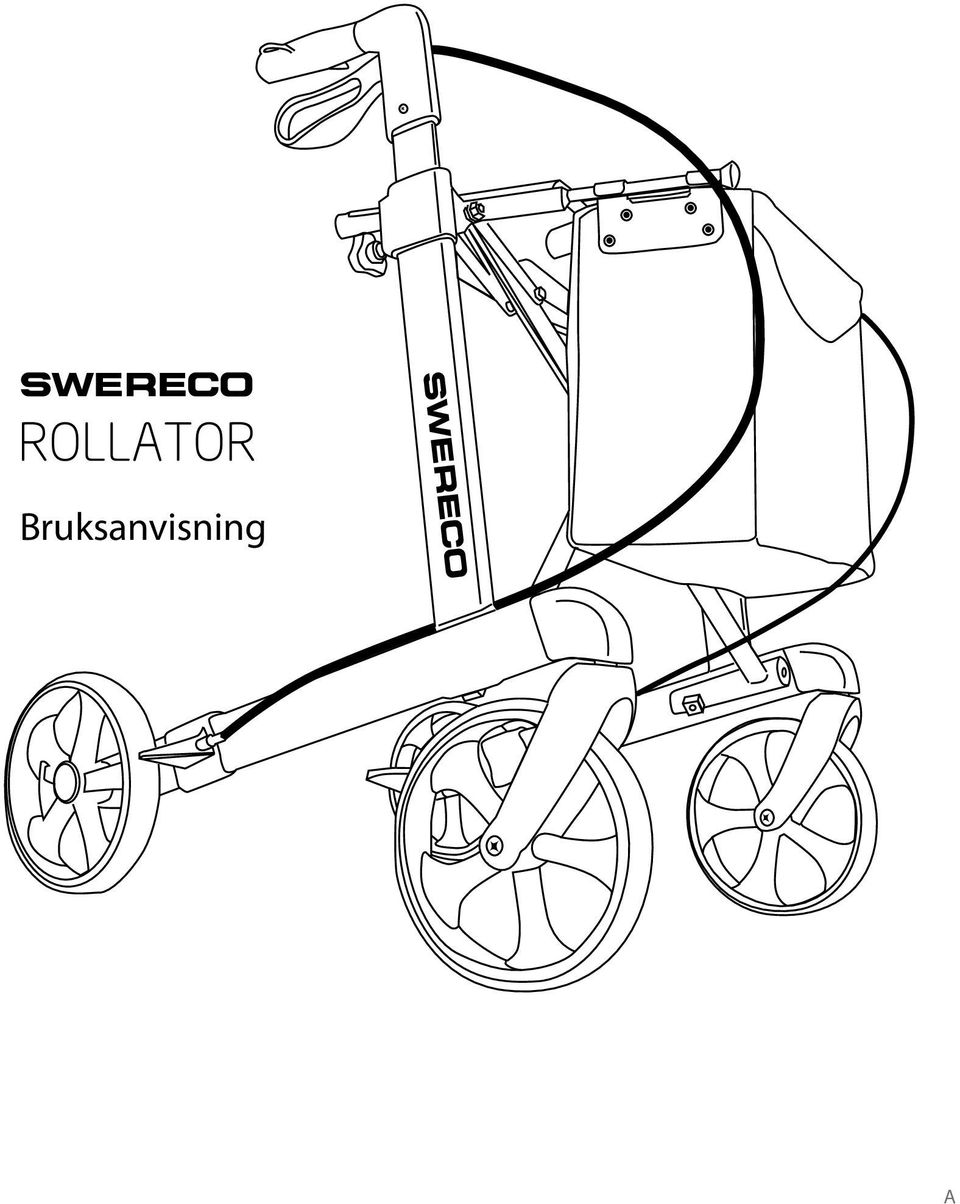

1 Bruksanvisning A

2 Om våra produkter Tack för att Du valt vår rollator! Vi rekommenderar att Du läser igenom hela en innan Du börjar använda produkten. Rollatorn är avsedd för både inom- och utomhusbruk, har justerbara armstöd, funktionssäkra handbromsar, parkeringsbroms, trottoarpedal, är lättmanövrerad och har punkteringssäkra TPE belagda däck. Rollatorns chassi med nätsits är säkerhetstestad och godkänd för användare upp till 150 kg. Rollatorn väger endast 6,8 kg är hopvikbar och därmed lätt att transportera. Man kan stödja sig på rollatorn när den är hopvikt. Rollator delar A C E L Mottagande av ny produkt, Följande bör kontrolleras innan rollatorn tas i bruk: Kontrollera att produkten inte har transportskador. (om skador finns, ta kontakt med transportbolaget) Kontrollera att mottagen produkt motsvarar följesedeln. Kontrollera att leveransen motsvarar vad Du avtalat vid inköp. Ta omedelbart kontakt med försäljaren om problem uppkommit vid leveransen. Retur och kreditering Om produkten av någon anledning ska returneras, kontakta Swereco för vidare instruktioner samt för erhållande av reklamationsnummer. Vid retur måste varorna returneras fullständiga och oskadda i originalförpackning. B A Skjuthantag B Bromshandtag / Parkeringsbroms C Nätsits D D Höjdjusteringsskruv E Bromsvajer F Sidochassi F G Kryss stång H Trottoarpedal I Hopvikningshandtag K Väska L Väskhållare G I K Swereco behöver följande uppgifter vid returförsändelsen: Produktnummer Återlämningsnummer Återlämningsdatum Varornas mottagningsdatum Produktens sista servicedatum Kontaktuppgifter till brukare eller någon annan person Beskrivning av felet J H Swereco besitter rätten att kontrollera returnerad produkt. Om Swereco inte finner något fel på produkten, returneras produkten tillbaks till användaren. Tillverkaren har rätt att uppbära transportkostnader av användaren vid ogiltig reklamation. 2 3

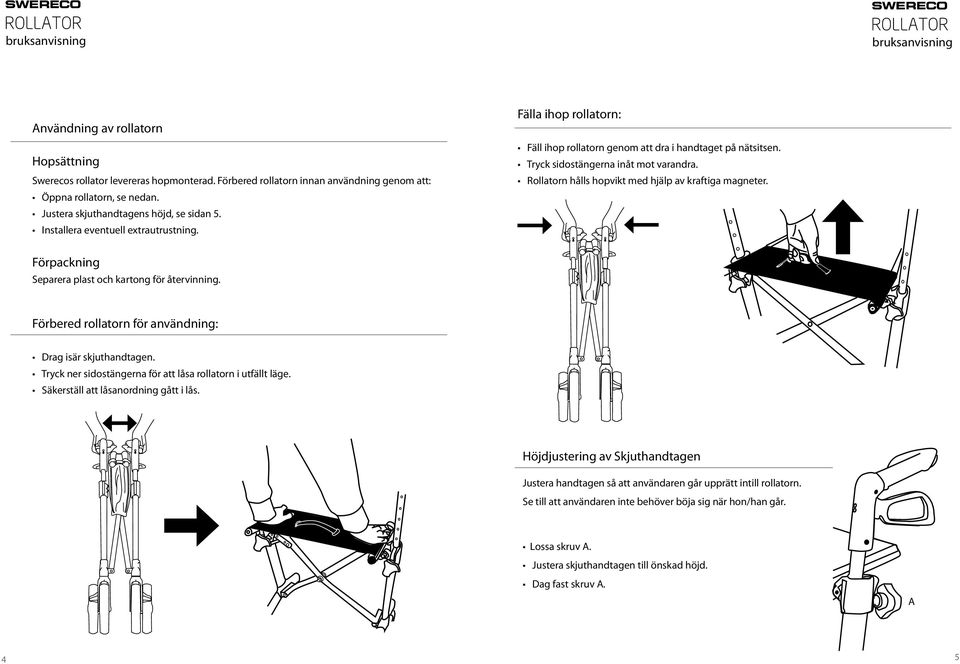

3 Användning av rollatorn Hopsättning Swerecos rollator levereras hopmonterad. Förbered rollatorn innan användning genom att: Öppna rollatorn, se nedan. Justera skjuthandtagens höjd, se sidan 5. Installera eventuell extrautrustning. Fälla ihop rollatorn: Fäll ihop rollatorn genom att dra i handtaget på nätsitsen. Tryck sidostängerna inåt mot varandra. Rollatorn hålls hopvikt med hjälp av kraftiga magneter. Förpackning Separera plast och kartong för återvinning. Förbered rollatorn för användning: Drag isär skjuthandtagen. Tryck ner sidostängerna för att låsa rollatorn i utfällt läge. Säkerställ att låsanordning gått i lås. Höjdjustering av Skjuthandtagen Justera handtagen så att användaren går upprätt intill rollatorn. Se till att användaren inte behöver böja sig när hon/han går. Lossa skruv A. Justera skjuthandtagen till önskad höjd. Dag fast skruv A. A 4 5

4 Bromsarna Nätsits Kontrollera bromsarnas funktion före användning av rollatorn. Sakta ner farten genom att dra bromshandtaget uppåt. Parkeringsbromsen kopplas på genom att trycka bromshandtagen nedåt tills handtaget går i lås. Parkeringsbromsen lösgörs genom att handtaget trycks uppåt. Det är inte tillåtet att skjuta rollatorn då parkeringsbromsen används. Däck och bromsar utsätts då för onödigt slitage och kan skadas. Det är inte tillåtet att använda en rollator med defekta bromsar! Tryck alltid ner parkeringsbromsen när du ämnar sitta på sitsen. Sitt alltid på nätsitsen med benen på motsatt sida som rollatorns väska. Nätsitsen är säkerhetstestad för 150 kg belastning. Justering av bromsar Bromsarna måste justeras så att båda hjulen bromsas likvärdigt. Bromsklossarnas avstånd till hjulfälgen bör vara cirka 2 mm. Lösgör låsmuttern till vajerhållaren. Justera genom att spänna eller släppa vajern. Kontrollera bromsfunktionen genom att snurra på hjulen då hjulen är i luften för att sedan provbromsa. vajerhållare Hjulen ska enkelt kunna snurra fritt utan motstånd och stanna vid inbromsning. Komma över hinder med hjälp av trottoarpedal Tryck ner trottoarpedalen för att lyfta upp det främre hjulparet för att komma över eventuella hinder. låsmutter 6 7

5 Skötsel Vid god skötsel och regelbunden rengöring håller sig rollatorn funktionsduglig under en längre tid. Till rengöring skall ett neutralt tvättmedel eller ett milt rengöringsmedel användas. Rollatorn kan tvättas med vattenspruta eller med högtryckspolning. Gnugga av smutsen med mjuk duk. Undvik att spruta vatten direkt mot kullagret. Torka omsorgsfullt av de våta ytorna. Även bromsklossar och bromsreturfjädrar skall rengöras regelbundet. Desinficering av produkt får endast utföras av yrkeskunnig person. Produkten kan desinficeras exempelvis med % etanol. Klor- eller fenolhaltiga desinficering medel får inte användas. Tekniska data Modell Swereco Metallicgrå Swereco Olivgrön Max brukarvikt Längdrekommendation för brukare Rollatormått (bredd x djup x höjd) Distans mellan skjuthandtag Sitthöjd 150 kg cm 60 x 68 x cm 46 cm 62 cm Vikt 6,8 kg (+ väska 300 g) Service och eventuell reparation bör endast utföras av våra godkända tekniker. Ring till Swereco för service och reservdelar. Kontrollera bromsarnas funktion före användning. Förvissa dig om att Du har öppnat rollatorn rätt och att chassit låst sig i öppet läge. Förvissa dig om att Du har justerat handtagen till rätt höjd. Använd alltid parkeringsbromsen när Du parkerar eller stannar en längre stund. Akta fingrarna så att de inte kommer i kläm. Rollatoranvändare jämställs med fotgängare, därför bör han/hon använda trottoaren. Rollatorn hjälper Dig att gå, transportera inte personer eller tung last med den. Var försiktig när du är närheten av barn. Barn får inte leka med rollatorn. Rollatorns högsta godkända belastning är 150 kg. Väskans högsta godkända belastning är 5 kg. Kontrollera rollatorn regelbundet, se till att alla skruvar, muttrar osv. är ordentlig fastsatta. Gör inte förändringar som kan påverka rollatorns konstruktionssäkerhet. Det är förbjudet att använda skadad eller trasig rollator. Använd endast original reservdelar och tillbehör. Hjul Svängradie Material Väska (bredd x djup x höjd) Väskans belastningsförmåga 20 x 4 cm 82 cm Aluminium och plast 32 x 15 x 28 cm 5 kg 8 9

6 Garanti Swerecos rollator har följande garanti: Rollatorns chassi har 5 års garanti och annan utrustning 2 års garanti. Garantin täcker inte delar som utsätts för stort slitage. Swereco garanterar att produkten inte har material- eller tillverkningsfel samt att produkten överensstämmer med försäljningsprospekt. Swereco garanterar gratis reparation, service eller byte av delar som omfattas av garantin, detta förutsatt att skadan uppkommit under normalt bruk. Vad som innefattas för normalt bruk har specificerats tidigare i en. CE-märkning Swerecos rollator är CE-märkt enligt direktiv gällande för hälsovårdsutrustningar och -material. CE-märkningen hittar Du på rollators chassi, innehåller följande data: CE-märkning Högsta belastning Streckkod Produktens serienummer Serienummers streckkod Garantin innefattar inte följande: Utrustningar eller delar som har installerats av annan än Swereco eller dess behöriga partners. Däck och textildelar. Fel som uppkommit på grund av oförsiktig användning eller användning som är inte är i enlighet med rollatorns. Fel som uppkommit på grund av bristfällig service. Skönhetsfel som uppkommit på grund av produktens åldrande. Arbets- och transportkostnader. Oövervinnerliga hinder (force majeure) MAX. 150 kg SN Serienummers streckkod Serienummer Produktens streckkod 10 11

7 Denna är avsedd som avisering. Swereco behåller rätten för ändringar gällande produkt och. Swereco är inte juridisk ansvarig för eventuella fel eller konsekvenser av ologiska fel, vilka eventuellt finns i en. Swereco Group -Barnhusgatan 4, STOCKHOLM -
