1 Installation Rockfon Eclipse

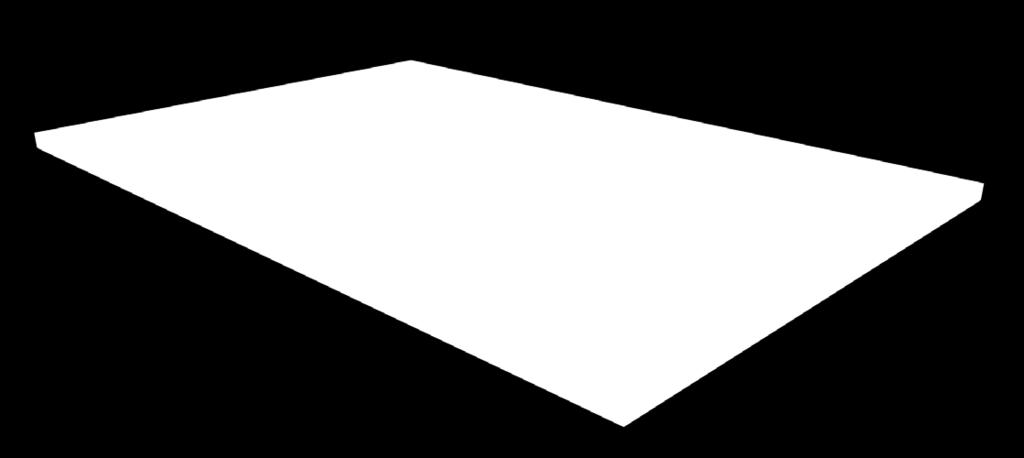

2 GENERELL INFORMATION Beskrivning: Rockfon Eclipse är en elegant ö utan ram som består av en 40 mm stenullsskiva. Ytan (synlig ner mot rummet) har en målad glasfleece med ett estetisk matt ytskikt. Skivans baksida har en vit, akustisk fleece. Skivans kanter är målade och lätt fasade. Lagring och hantering: Det krävs 2 personer vid hantering av kartonger med Rockfon Eclipse. Kartongerna skall lagras plant och liggande. Alla kartonger innehåller ett par handskar som skall användas när man hanterar Rockfon Eclipseskivorna. Rockfon Eclipse är formstabil även vid en luftfuktighet på upp till 100 % RF. Eftersom luftfuktigheten inne i en byggnad inte påverkar skivorna, kan de monteras vid alla temperaturer mellan 0 C och 40 C. Acklimatisering är inte nödvändig. Förbehåll: Rockfon Eclipse får inte användas utomhus eller i simhallar på grund av risken för korrosion i montagesystemet. Systemkomponenter Rockfon Eclipseskivor Kant Modulstorlek (mm) St / krt Vikt (kg/st) Be 1160 x 1160 x ,0 Be 1760 x 1160 x ,0 Rockfon Eclipse monteras med ett wirekit som består av en justerbar metallwire och en rad tillbehör. Denna fästs i bjälklaget och sedan i Eclipseskivan med hjälp av ullskruv. Ullskruv St/krt vikt (kg/krt) 100 1,2 Diameter: Ø 22 mm Längd: 48 mm ±1 Synlig del: 12,5 mm Eclipse wirekit 1000 mm metallwire St/fpk Vikt (kg/fpk) 4 0,1 Rockfon Eclipse wirekit består av en 1000 mm lång metallwire med en ögla i ena änden och en fästenhet (t.ex. en låsbar krok) och ett wirelås (för att kunna justera wirens längd) i andra änden. Öglan häktas i en krok i bjälklaget. Vilken krok som används beror på vilken typ av bjälklag det är. Ullskruv och wirekit säljs separat. Rockfon lämnar inga garantier för montage som utförts med andra än de av oss rekommenderade ullskruvarna. 2

3 Generell information: För att minimera risken för skador på produkten rekommenderar vi att 2 personer hanterar såväl kartonger som enskilda skivor. Montage av ullskruv på skivorna: Ullskruvar skruvas lodrätt in i skivans baksida med ett min. avstånd på 150 mm till kanten. Det inbördes avståndet mellan ullskruvarna skall vara min. 600 mm. Maximal belastning per ullskruv är 5 kg. Det behövs 4 ullskruvar till en 1160 x 1160 mm skiva. En 1760 x1160 mm skiva monteras med 6 ullskruvar enligt figuren nedan. Minst 600 mm mellan ullskruvarna Min. 150 mm Min. 150 mm 3

4 Montage av wirekit på Rockfon Eclipseskivan: Kontrollera att ytan är solid och bära minst 20 kg. Vilken krok som används vid infästning i bjälklaget beror på vilken typ av bjälklag det är. Häkta wirens ögla i kroken och fäst den andra änden (med wirelås) i den låsbara kroken. Den låsbara kroken klickas därefter fast i ullskruven (som redan sitter skruvad i Rockfon Eclipseskivan). Kontrollera att alla fästpunkter sitter fast ordentligt. Wirelängden justeras till önskad höjd och sedan är det dags att nivellera skivan. Max. belastning per fästpunkt är 5 kg och minsta montagehöjd (från undersida bjälklag eller redan existerande undertak) är 150 mm. Montage av Rockfon Eclipse wirekit i bjälklaget: 4

5 Nivellering: Skivan nivelleras med ett vattenpass. Kontrollera alltid att skivan är ordentligt fäst vid alla fästpunkter så att vikten fördelas jämnt på alla ullskruvar och krokar. Rockfon Eclipse kan monteras med en vinkel på max. 45. Om man vill ha belysning integrerad i skivorna skall detta göras nu. All belysning skall pendlas separat. 5

6 Montage av Rockfon Eclipse under ett existerande nedpendlat undertak: Det är fullt möjligt att montera Rockfon Eclipse under ett existerande undertak. Detta kan göras på flera sätt. Kontakta Rockfon för mer information och hjälp att välja bästa lösningen. Här nedan visar vi en av de möjliga lösningarna (Fig. 1). Det går också att fästa Rockfon Eclipse under ett existerande undertak genom att föra wiren igenom det nedpendlade undertaket och därefter fästa den i bjälklaget (Fig. 2)
