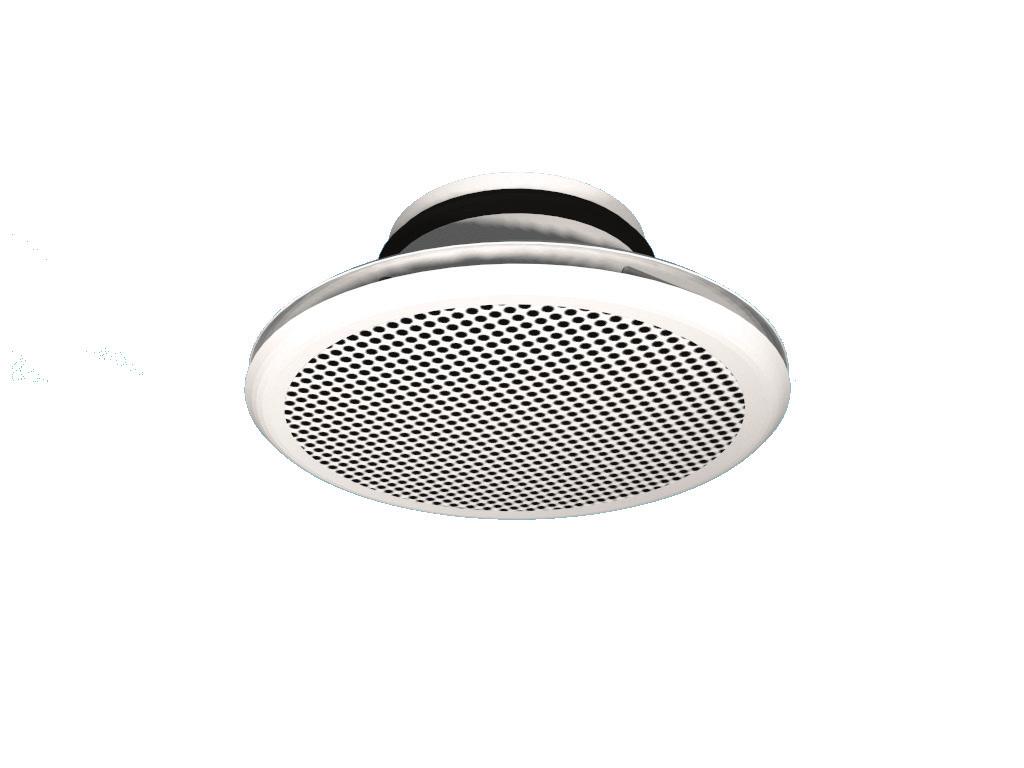

1 Halton THD Perforerad takspridare Horisontell inblåsning av tilluft, kan även användas för frånluft Installeras direkt mot kanal eller mot anslutningslåda Öppningsbar frontplåt för enkel rengöring av spridaren och kanalsystemet Avskärmningsplåtar för 1-, 2-, 3- eller 4-vägs inblåsning Cirkulär kanalanslutning med inbyggd gummipackning Tillbehör Anslutningslåda med mät- och injusteringsfunktioner Installationsplåt för montage i undertak med bärverk 600 x 600 mm MATERIAL OCH YTBEHANDLING KOMPONENT MATERIAL ANMÄRKNING Stomme Stål Frontplåt Perforerat stål Avskärmningsplåtar Stål Stos med packning Galvaniserat stål Gummipackning Installationsplåt Stål Ytbehandling Epoxilackerad, vit RAL 9010 Specialfärger som tillval 1

2 SNABB VAL Pw qv l/s m 3 /h THD-100(R4) LpA DPst DPtot Ld Lmin - 1,0 1,4 2,4 L0.2 1,5 2,0 2,6 3,2 THD-125(R4) LpA DPst DPtot Ld Lmin - 1,0 1,0 1,6 2,2 3,6 L0.2 1,0 1,6 2,2 2,6 3,4 4,8 THD-160(R4) LpA DPst DPtot Ld ,0 Lmin 1,0 1,0 1,4 2,6 3,6 4,8 L0.2 1,8 2,4 2,8 3,8 4,8 5,8 THD-200(R4) LpA DPst DPtot Ld 2,8 3,2 3,6 4,0 4,2 Lmin 1,8 2,6 3,6 4,6 5,4 L0.2 3,2 4,0 4,8 5,6 6,4 THD-250(R4) LpA DPst DPtot Ld 2,8 3,0 3,4 3,8 4,4 5,2 Lmin 1,8 2,6 3,4 4,2 5,8 7,6 L0.2 3,2 4,0 4,6 5,2 6,6 8,2 THD-315(R4) LpA DPst DPtot Ld 2,2 2,4 2,8 3,0 3,6 4,2 Lmin 1,2 1,8 2,4 3,0 4,4 5,8 L0.2 2,6 3,2 3,6 4,2 5,4 6,6 THD-400(R4) LpA DPst DPtot Ld 2,4 2,8 3,2 3,8 4,0 4,6 Lmin 2,2 3,2 4,4 5,6 7,0 8,2 L0.2 3,4 4,4 5,4 6,6 7,6 8,6 LpA värdet gäller vid rumsdämpning 4dB (10 m 2 sabine) Pw LpA DPst DPtot Primärluft kyleffekt, W A-vägd ljudtrycksnivå, reducerad med total ekvivalent absorptionsarea 10 m 2, db(a) 10 m 2 -sabine. Statiskt tryckfall Totalt tryckfall Ld Lmin Avstånd från donet vid vilken luftstrålen lämnar taket. Minsta avståndet mellan central linjerna för två tillufts enheter, m (V3 = 0,25m/s vid 1.8m höjd) L0.2 Isotermisk kastlängd, m när luftstrålens sluthastighet är 0,2 m/s. Rumstemperatur (Tr) = 24 C Tilluftstemperatur (Ta) = 14 C Rumshöjd = 2,8 m 2

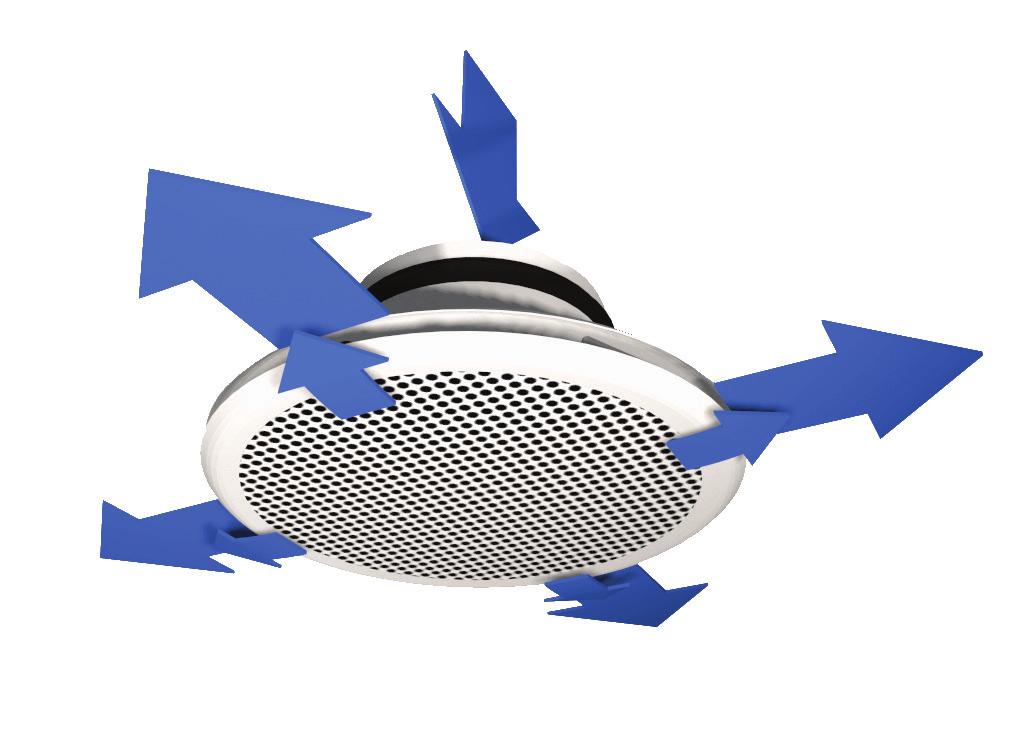

3 H NS ØW ØW1 H ØD ØW1 ØD ØW Funktion Luft tillförs rummet via spridarens sidospalter och frontplåt samt blandas med rumsluften utanför spridaren. Rekommenderad maximal temperaturdifferens mellan tilluft och rumsluft är 10 C. Med hjälp av avskärmningsplåtar fås 1-, 2-, 3-, eller 4-vägs spridningsbild. TILLBEHÖR TILLBEHÖR KOD BESKRIVNING Anslutningslåda med injustering TRI För injustering och utjämning av luftflöde och dämpning av kanalljud Installationsplåt IP För installation i undertak med ett 600 x 600 mm bärverk, färg vit RAL 9010 DIMENSIONER 3

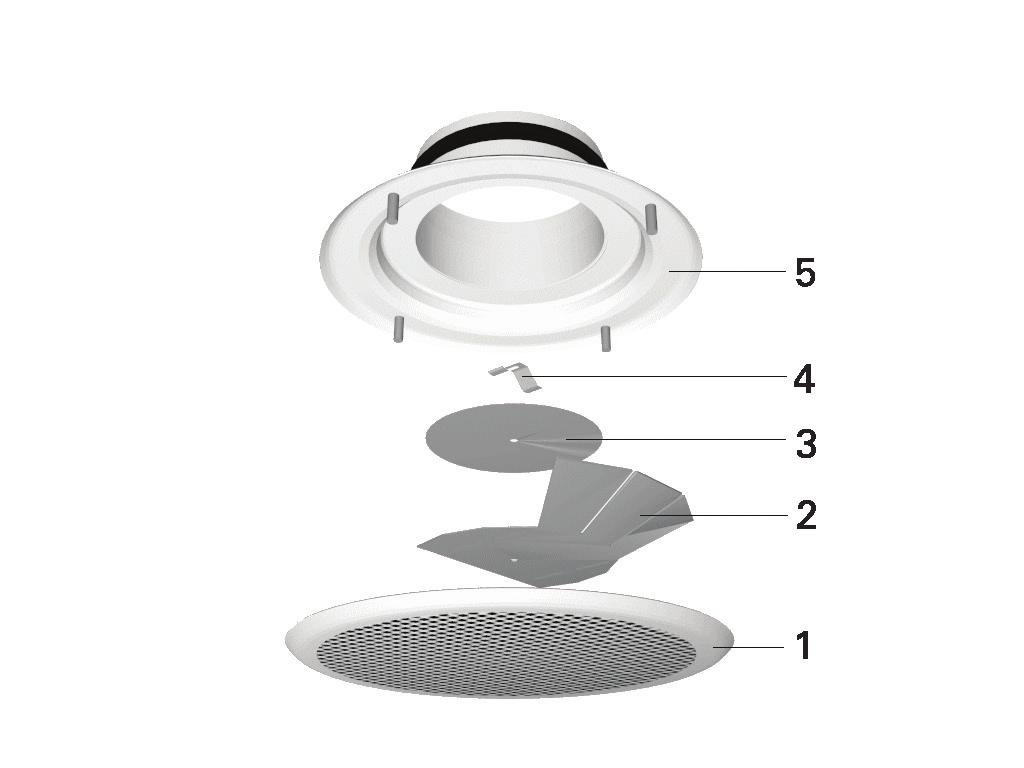

4 Ø D1 Ø D Installation KOD BESKRIVNING 1 Frontplåt 2 Avskärmningsplåt 3 Riktningsplåt 4 Fjäder 5 Stomme Spridarens stos kan installeras internt i TRIanslutningslådan eller externt vid lådans botten. Spridarens höjd vid extern installation framgår av tabellen nedan. Om spridaren installeras med stosen inne i TRI-lådan kan totalhöjden H1 minskas med 60 mm. Ljuddata för infälld stos i anslutningslåda se Halton HIT Design. Spridaren ansluts direkt till kanalen med skruvar eller nitar, eller alternativt mot TRI-anslutningslådan. Önskad spridningsbild väljs vid installationen med hjälp av avskärmningsplåtarna enligt installationsmanualen. Ett minsta skyddsavstånd på 3D uppströms spridaren rekommenderas. När spridaren används för frånluft monteras varken avskärmningsplåt eller riktningsplåt. Installation med TRI H1 THB (ØD) ØD1 TRI ØW2 H H TRI TRI TRI TRI TRI TRI TRI TRI TRI TRI TRI TRI TRI TRI TRI TRI TRI TRI TRI THB Ø W2 H Ø D1 Ø D H1 Ø W2 Perforerad takspridare H 4

5 Injustering Det går inte att justera in luftflödet i själva THD. Vi rekommenderar att spridaren ansluts till en TRIanslutningslåda för att möjliggöra mätning och injustering av luftflödet. Tilluftsflödet bestäms med hjälp av mät- och injusteringsspjället MSM. Justera in luftflödet genom att vrida injusteringsvredet tills önskad inställning uppnåtts. Lås fast spjälläget med en skruv. Stoppa tillbaka slangarna och vredet i lådan och sätt tillbaka spridarens frontplåt. Öppna frontplåten, för in slangarna och injusteringsvredet genom spridarens sidospalt. Sätt tillbaka frontplåten. Mät upp differenstrycket med en manometer. Luftflödet beräknas enligt formeln nedan. q v = k * p m Värdet på koefficienten k för installationer med olika säkerhetsavstånd (D= kanaldiameter) framgår nedan TRI >8XD min 3XD Service Öppna spridarens frontplåt och rengör delarna med en fuktig trasa. Tryck tillbaka frontplåten på plats till den snäpper fast. Alternativ för anslutningslåda med injustering Öppna spridarens frontplåt. Ta bort mät- och injusteringssjället genom att försiktigt dra i dess axel (inte ställvredet eller mätslangarna!). Rengör delarna med en fuktig trasa. Sänk inte ner dem i vatten. Sätt tillbaka mät- och injusteringssjället genom att trycka på axeln tills stoppet tar emot. Tryck tillbaka frontplåten på plats till den snäpper fast. 5

6 Tryckfall, kastlängd och ljuddata THD-100, THD-125, THD vägsspridning THD-200, THD-250, THD-315, THD vägsspridning Exempel på donval: Krav : qv = 80 l/s Val : THD-160 LpA < 35 db(a) LpA = 33 db(a) L0.2 < 5,0 m L0.2 = 4,7 m 4-vägsspridning DPtot = 21 Pa LJUDDATA THD qv DPst DPtot F (Hz) LpA NR NC 4 vägsspridning (l/s) (m 3 /h) (Pa) (Pa) [db(a)] THD-100(R4) THD-125(R4) THD-160(R4) THD-200(R4) THD-250(R4) THD-315(R4) THD-400(R4) LpA värden gäller vid rumsdämpning 4 db (10 m 2 sabine) 6

7 Beskrivningstext Spridaren är utförd i standardvitfärgat (RAL 9010) epoxilackerat stål. Luft tillförs i rummet genom sidospalterna och den perforerade frontplåten vilket ger en god inblandning. Man väljer enkelt mellan 1-, 2-, 3-, eller 4-vägsspridning genom att forma avskärmningsplåten på olika sätt. Produktkod THD-D D = Diameter på kanalanslutning 100, 125, 160, 200, 250, 315, 400 Specialutförande och tillbehör Alternativ 1; ingen anslutningslåda Spridaren har en stos med inbyggd packning för anslutning mot cirkulär kanal. Spridaren har en demonterbar perforerad frontplåt som gör det möjligt att komma åt kanalen. CO = Färg W X Kodexempel Vit Specialfärg Alternativ 2; med anslutningslåda Spridaren ansluts till en anslutningslåda utrustad med ett mät- och injusteringsspjäll. Spridaren har en demonterbar frontplåt som gör det möjligt att komma åt mät- och injusteringsspjäll. Anslutningslådan har en packningsförsedd stos för lufttät kanalanslutning. Anslutningslådan är försedd med ljuddämpningsmaterial av polyesterfiber med tvättbar yta. THD-100, CO=W Tillbehörsprodukter TRI Anslutningslåda IP Montageplatta (595x595 mm) 7
