1 Halton DCS Takspridare DCS/C DCS/A DCS/N DCS/J DCS/P Horisontell lufttillförsel, kan även användas för frånluft Modulkonstruktion med fem olika utbytbara frontplåtar lämpliga för undertak med modulen 600 x 600, 625x625, 675x675 mm, som ger dem skilda utseenden och prestandaegenskaper. Tack vare det justerbara luftflödet kan spridaren anpassas till förändrade ventilationsbehov, vilket underlättar för ändringar i lokalens layout och användningssätt. Öppningsbar frontplåt för enkel rengöring av spridaren och kanalsystemet Koppling till kanalsystemet via inbyggd anslutningslåda med alternativa stosdiametrar och höjder. Cirkulär kanalanslutning med inbyggd packning Anslutningslåda med luftflödesmätdon Tillbehör Luftflödesadapter och frontplåtar som tillval Avskärmningsplåtar för spridningsbild för modellerna DCS/C och DCS/P Ljuddämpning, isolering som tillval 1

2 MATERIAL OCH YTBEHANDLING KOMPONENT MATERIAL ANMÄRKNING Perforerad frontplåt Koniska frontplåtar Frontplåt med virvelspridare Frontplåt med dysor Perforerat stål Aluminium Stål Stål Dysor Plast Rekommenderad högsta temperatur för dysor i plastmaterial är 60 C. Alternativa dysfärger Vit RAL 9010 Grå RAL 7040 Svart Anslutningslåda Ljuddämpningsmaterial Stos Förzinkat stål Dacron Mineralull Förzinkat stål 2 alternativ Stos med packning Varmförzinkat stål Gummipackning Injusteringsdon MSC,MEC Luftflödesutjämnare Undertaksadapter Ytbehandling för perforerad frontplåt DCS/P Ytbehandling av koniska frontplåtar DCS/C, DCS/A Ytbehandling av frontplåt med dysor DCS/N Ytbehandling för frontplåt med virvelstrålespridare DCS/J Stomme; Aluminium Blad; Förzinkat stål Beslag; Förzinkat stål Plastdetaljer; Polypropylen (PP) Vred ; Rostfritt stål Stål Plastdetaljer; Polypropylen (PP) Stål Epoxilackerad; Vid RAL 9010 / 50 % glansvärde Polyesterlackerad /vit RAL 9010 / 50 % glansvärde Epoxilackerad; färg: Vit RAL 9010 / 50 % glansvärde Epoxilackerad / Vid RAL 9010 / 50 % glansvärde Specialfärger som tillval Epoxilackerad (100 %) som tillval Specialfärger som tillval Specialfärger som tillval TILLBEHÖR TILLBEHÖR KOD BESKRIVNING ANMÄRKNING Kanalanslutning med stos SP/DCS Utbytbar kanalstorlek Adapter för olika luftflöden N/DCS Anpassning av luftflöden Ljuddämpning AT/DCS Material för ljuddämpning i kanaler Materialalternativ: Dacron, mineralull Perforerad frontplåt, konisk frontplåt, konisk hel centrumfrontplåt, frontplåt med dysor, frontplåt med virvelspridare P/DCS, C/DCS, A/DCS, N/DCS, J/DCS Utbytbara frontplåtar DIMENSIONER NS H1 H2 W1 ØD H1 H W2 W1 A W2 W H3 W2 T-profil H1 T-profil H3 ØD T-profil Armstrong undertak ,5 54 Dampa undertak Fineline undertak 600 W2 8 W1 15 Fineline undertak ,5 A W2 W2 H2 2

3 Funktion Spridarens utseende och prestanda kan ändras och anpassas till nya krav och driftsförutsättningar. DCS/P Tilluften förs in i lokalen genom den perforerade frontplåten och blandas med rumsluften utanför spridaren. Rekommenderad maximal temperaturdifferens mellan tilluft och rumsluft är -8 C. DCS/C Tilluften förs in i lokalen genom spalterna i den koniska frontplåten och blandas med rumsluften utanför spridaren. Rekommenderad maximal temperaturdifferens mellan tilluft och rumsluft är -12 C. DCS/A Tilluften förs in i lokalen genom spalterna i den koniska frontplåten och blandas med rumsluften utanför spridaren. Rekommenderad maximal temperaturdifferens mellan tilluft och rumsluft är -12 C. DCS/N Tilluften förs in i lokalen såväl horisontellt som vertikalt genom spridarens frontplåt. Tilluftens spridningsbild kan riktas radiellt i önskad 1-, 2-, 3- eller 4-vägsspridning genom att dysorna vrids manuellt. (Horisontell virvel- och senare) vertikal spridningsbild kan även uppnås genom inställning av dysorna. Inblåsningsriktningen har ingen effekt på tryckfallet eller luftflödet. Rekommenderad maximal temperaturdifferens mellan tilluft och rumsluft är -10 C. DCS/J Den horisontella radiella virvelstrålen förs in i lokalen genom spridarens profilerade spiralformade blad. Högsta rekommenderade temperaturskillnad mellan tilluft och rumsluft är -12 C. Tilluftens hastighet minskar snabbt tack vare effektiv inblandning av rumsluften. Anslutningslådan jämnar ut luftflödet genom att lufthastigheten sänks. Luften når spridaren i ett jämnt flöde, vilket gör att den fungerar korrekt. Luftflödet kan anpassas till aktuellt behov med hjälp av adaptern, så att korrekt luftspridning säkerställs inom ett brett driftsområde. (DCS/P, DCS/C, DCS/A, DCS/J) Luftflödet kan ställas in med hjälp av mät- och injusteringsdonet. Anslutningslådan dämpar även kanalljud. Spridaren kan även användas som frånluftsdon. 3

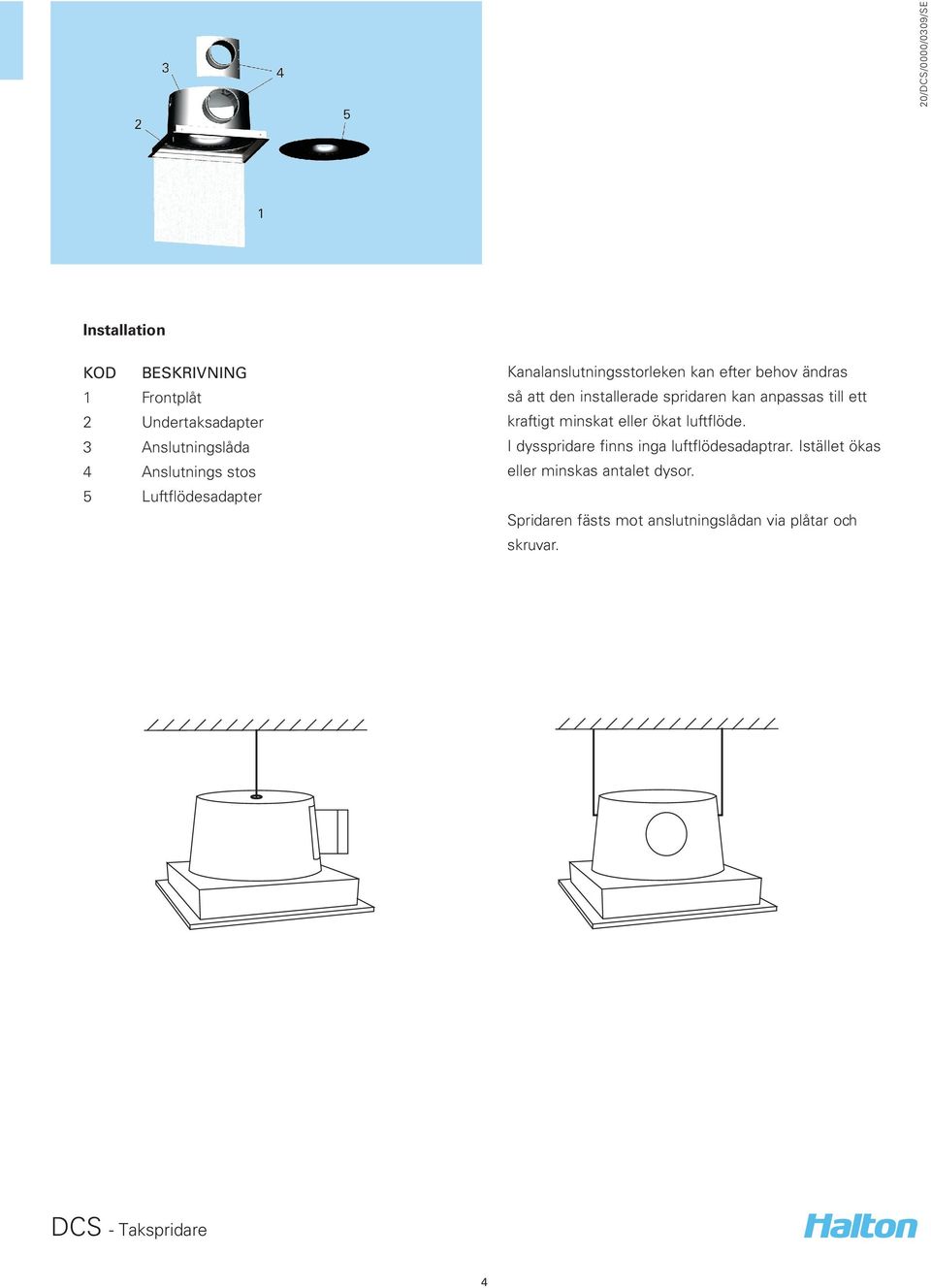

4 Installation KOD BESKRIVNING 1 Frontplåt 2 Undertaksadapter 3 Anslutningslåda 4 Anslutnings stos 5 Luftflödesadapter Kanalanslutningsstorleken kan efter behov ändras så att den installerade spridaren kan anpassas till ett kraftigt minskat eller ökat luftflöde. I dysspridare finns inga luftflödesadaptrar. Istället ökas eller minskas antalet dysor. Spridaren fästs mot anslutningslådan via plåtar och skruvar. 4

5 Injustering Till- och frånluftsflöden bestäms genom manometermätning av tryckskillnaden mellan mätuttagen. Luftflödet beräknas enligt formeln nedan. q v = k * p m k-värden visas i tabellen nedan. k-värden (frånluft) k-värden (tilluft) DCS/A DCS/C DCS/S DCS/P Dysor DCS/N DCS/A k-värde k-värde 0-öppning xD DCS/C Riktning k-värde k-värde 0-öppning 340 R x D R x D R x D R x D R x D R x D DCS/J k-värde ATTN: D = diameter av kanalanslutning Ställ in luftflödet genom att vrida injusteringsvredet på MSC/MEC tills önskad inställning uppnåtts. Lås fast spjället i rätt läge med en skruv. Sätt tillbaka vredet i anslutningslådan. k-värde 0-öppning xD DCS/N Dysor k-värde k-värde 0-öppning , x D x D x D x D DCS/P Luftflödesadapter Luftflödesadapter Luftflödesadapter Luftflödesadapter Kanalanslutning Luftflödesadapter Riktning k-värde k-värde 0-öppning 340 R x D R x D R x D R x D R x D R x D

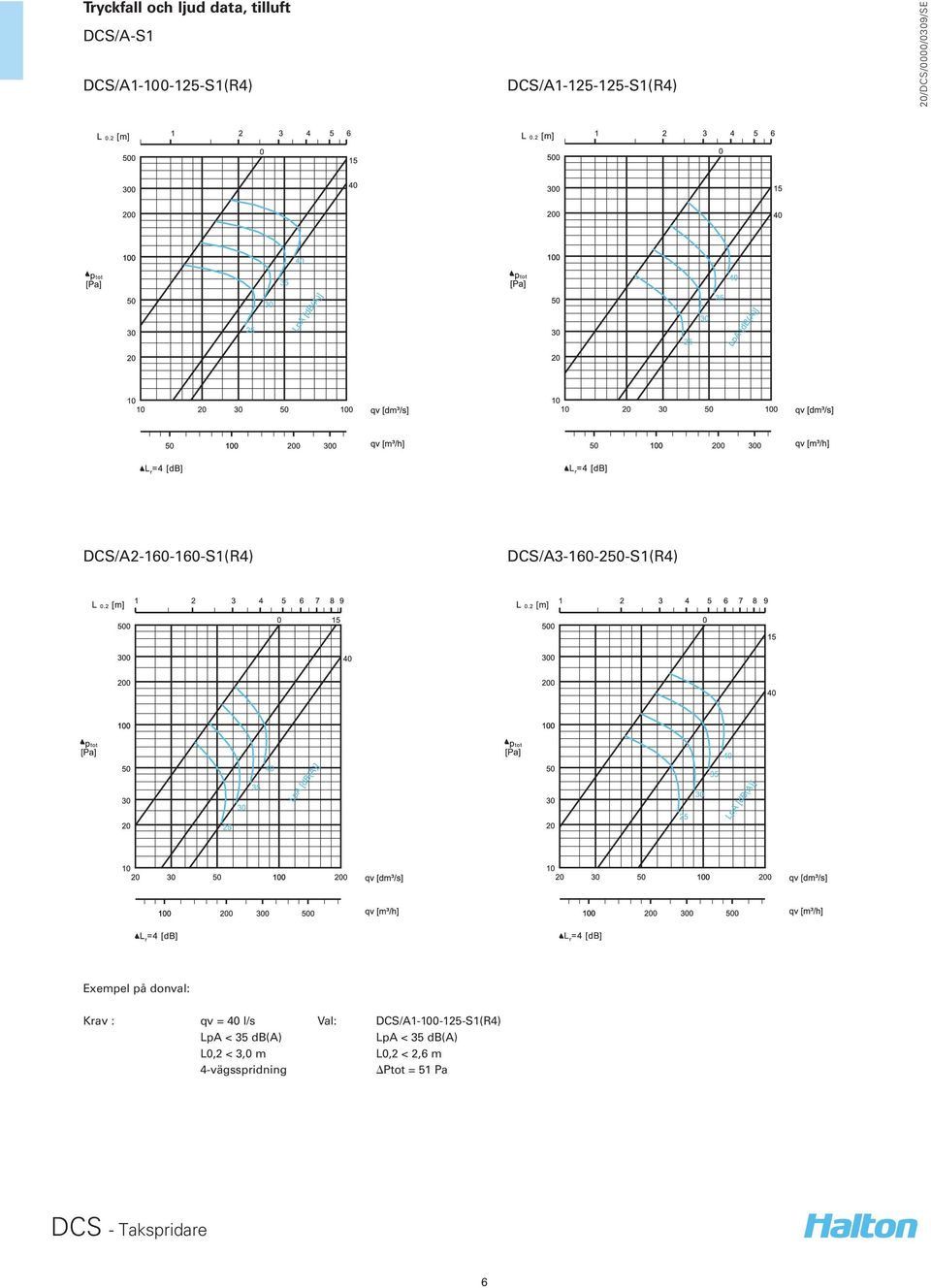

6 DCS/A-S1 DCS/A S1(R4) DCS/A S1(R4) DCS/A S1(R4) DCS/A S1(R4) Exempel på donval: Krav : qv = 40 l/s Val: DCS/A S1(R4) LpA < 35 db(a) LpA < 35 db(a) L0,2 < 3,0 m L0,2 < 2,6 m 4-vägsspridning DPtot = 51 Pa 6

7 DCS/A-S1 DCS/A S1(R4) DCS/A S1(R4) DCS/A S1(R4) DCS/A S1(R4) DCS/A S1(R4) DCS/A S1(R4) 7

8 DCS/A-S2 DCS/A S2, DCS/A S2, DCS/A S2, DCS/A S2 4-vägsspridning DCS/A S2, DCS/A S2, DCS/A S2, DCS/A S2 4-vägsspridning DCS/A S2, DCS/A S2 4-vägsspridning Exempel på donval: Krav : qv = 60 l/s Val: DCS/A S2 LpA < 30 db(a) LpA < 30 db(a) 4-vägsspridning DPtot = 25 Pa 8

9 Tryckfall och ljud data, frånluft DCS/A-E1 DCS/A E1 DCS/A E1 DCS/A E1 DCS/A E1 DCS/A E1 DCS/A E1 9

10 Tryckfall och ljud data, frånluft DCS/A-E1 DCS/A E1 DCS/A E1 DCS/A E1 DCS/A E1 10

11 Tryckfall och ljud data, frånluft DCS/A-E2 DCS/A E2, DCS/A E2, DCS/A E2, DCS/A E2 DCS/A E2, DCS/A E2, DCS/A E2, DCS/A E2 DCS/A E2, DCS/A E2 11

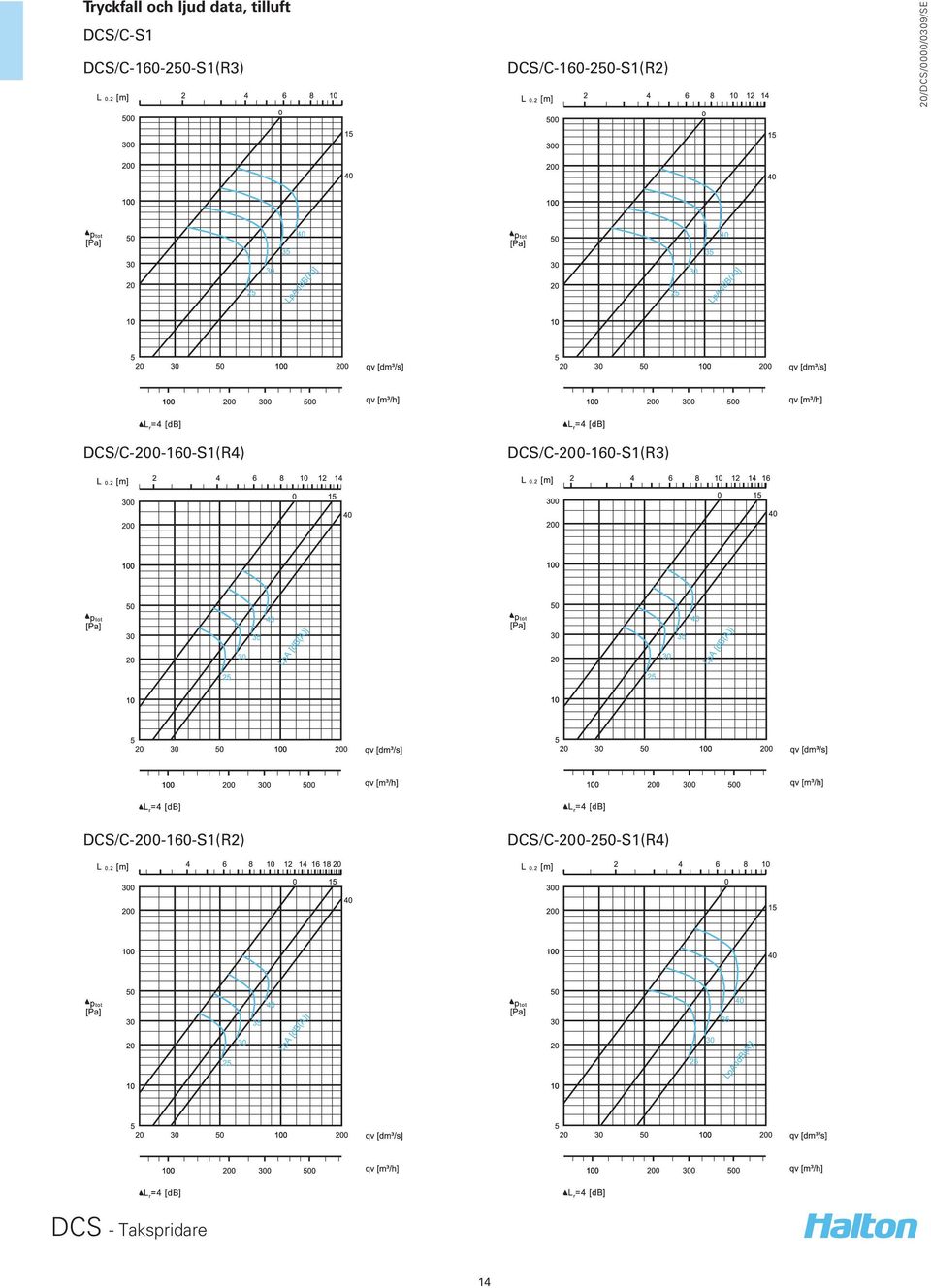

12 DCS/C-S1 DCS/C S1(R4) DCS/C S1(R3) DCS/C S1(R2) DCS/C S1(R4) Exempel på donval: Krav : qv = 40 l/s Val: DCS/C S1(R4) LpA < 35 db(a) LpA < 35 db(a) L0,2 < 4,5 m L0,2 < 4,3 m 4-vägsspridning DPtot = 48 Pa 12

13 DCS/C-S1 DCS/C S1(R3) DCS/C S1(R2) DCS/C S1(R4) DCS/C S1(R3) DCS/C S1(R2) DCS/C S1(R4) 13

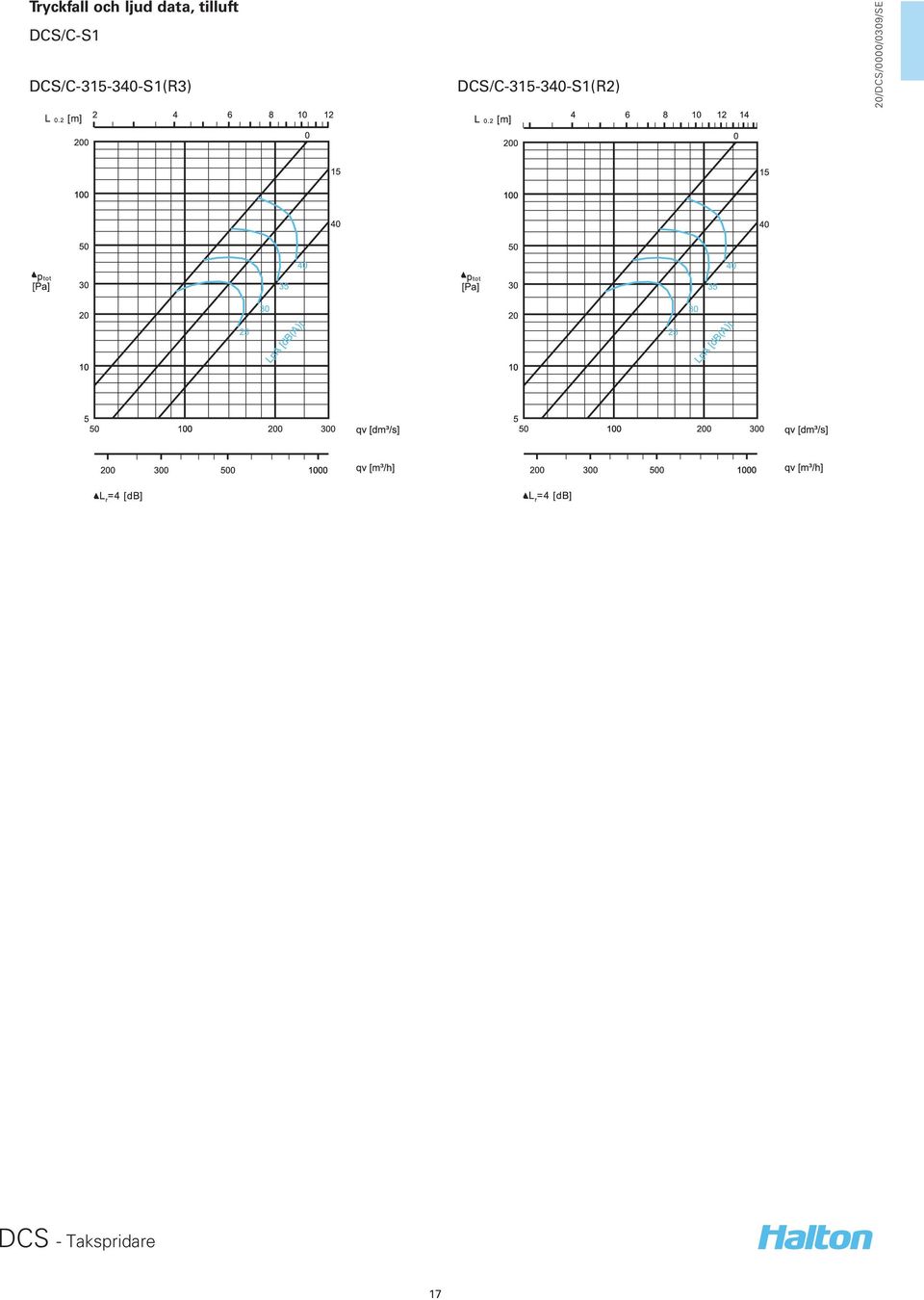

17 DCS/C-S1 DCS/C S1(R3) DCS/C S1(R2) 17

18 DCS/C-S2 DCS/C S2, DCS/C S2, DCS/C S2, DCS/C S2 4-vägsspridning DCS/C S2, DCS/C S2, DCS/C S2, DCS/C S2 3-vägsspridning DCS/C S2, DCS/C S2, DCS/C S2, DCS/C S2 2-vägsspridning DCS/C S2, DCS/C S2, DCS/C S2, DCS/C S2 4-vägsspridning Exempel på donval: Krav : qv = 60 l/s Val: DCS/C S2 LpA < 35 db(a) LpA < 35 db(a) 4-vägsspridning DPtot = 27 Pa 18

19 DCS/C-S2 DCS/C S2, DCS/C S2, DCS/C S2, DCS/C S2 3-vägsspridning DCS/C S2, DCS/C S2, DCS/C S2, DCS/C S2 2-vägsspridning DCS/C S2, DCS/C S2 4-vägsspridning DCS/C S2, DCS/C S2 3-vägsspridning 19

20 DCS/C-S2 DCS/C S2, DCS/C S2 2-vägsspridning 20

21 Tryckfall och ljud data, frånluft DCS/C-E1 DCS/C E1 DCS/C E1 DCS/C E1 DCS/C E1 DCS/C E1 DCS/C E1 21

22 Tryckfall och ljud data, frånluft DCS/C-E1 DCS/C E1 DCS/C E1 DCS/C E1 DCS/C E1 22

23 Tryckfall och ljud data, frånluft DCS/C-E2 DCS/C E2, DCS/C E2, DCS/C E2, DCS/C E2 DCS/C E2, DCS/C E2, DCS/C E2, DCS/C E2 DCS/C E2, DCS/C E2 23

24 DCS/J-S1 DCS/J S1(R4) DCS/J S1(R4) DCS/J S1(R4) DCS/J S1(R4) Exempel på donval: Krav : qv = 40 l/s Val: DCS/J S1(R4) LpA < 35 db(a) LpA < 35 db(a) L0,2 < 1,8 m L0,2 < 1,5 m 4-vägsspridning DPtot = 49 Pa 24

25 DCS/J-S1 DCS/J S1(R4) DCS/J S1(R4) DCS/J S1(R4) DCS/J S1(R4) DCS/J S1(R4) DCS/J S1(R4) 25

26 DCS/J-S2 DCS/J S2, DCS/J S2, DCS/J S2, DCS/J S2 4-vägsspridning DCS/J S2, DCS/J S2, DCS/J S2, DCS/J S2 4-vägsspridning DCS/J S2, DCS/J S2 4-vägsspridning Exempel på donval: Krav : qv = 60 l/s Val: DCS/J S2 LpA < 30 db(a) LpA < 30 db(a) 4-vägsspridning DPtot = 26 Pa 26

27 Tryckfall och ljud data, frånluft DCS/J-E1 DCS/J E1 DCS/J E1 DCS/J E1 DCS/J E1 DCS/J E1 DCS/J E1 27

28 Tryckfall och ljud data, frånluft DCS/J-E1 DCS/J E1 DCS/J E1 DCS/J E1 DCS/J E1 28

29 Tryckfall och ljud data, frånluft DCS/J-E2 DCS/J E2, DCS/J E2, DCS/J E2, DCS/J E2 DCS/J E2, DCS/J E2, DCS/J E2, DCS/J E2 DCS/J E2, DCS/J E2 29

30 DCS/N-S1 DCS/N1-100-N-S1(R4) DCS/N1-125-N-S1(R4) DCS/N1-160-N-S1(R4) DCS/N2-125-N-S1(R4) Exempel på donval: Krav : qv = 40 l/s Val: DCS/N1-100-N-S1(R4) LpA < 35 db(a) LpA < 30 db(a) L0,2 < 3,2 m L0,2 = 3,0 m 4-vägsspridning DPtot = 35 Pa 30

31 DCS/N-S1 DCS/N2-160-N-S1(R4) DCS/N2-200-N-S1(R4) DCS/N2-250-N-S1(R4) DCS/N2-315-N-S1(R4) 31

32 DCS/N-S1 DCS/N3-200-N-S1(R4) DCS/N3-250-N-S1(R4) DCS/N3-315-N-S1(R4) 32

33 DCS/N-S2 DCS/N1-100-N-S2, DCS/N1-125-N-S2, DCS/N1-160-N-S2 4-vägsspridning DCS/N2-125-N-S2, DCS/N2-160-N-S2, DCS/N2-200-N-S2, DCS/N2-250-N-S2, DCS/N2-315-N-S2 4-vägsspridning DCS/N3-200-N-S2, DCS/N3-250-N-S2, DCS/N3-315-N-S2 4-vägsspridning Exempel på donval: Krav : qv = 60 l/s Val: DCS/N1-160-N-S2 LpA < 35 db(a) LpA < 35 db(a) 4-vägsspridning DPtot = 25 Pa 33

34 Tryckfall och ljud data, frånluft DCS/N-E1 DCS/N1-100-N-E1 DCS/N1-125-N-E1 DCS/N1-160-N-E1 DCS/N2-125-N-E1 DCS/N2-160-N-E1 DCS/N2-200-N-E1 34

35 Tryckfall och ljud data, frånluft DCS/N-E1 DCS/N2-250-N-E1 DCS/N2-315-N-E1 DCS/N3-200-N-E1 DCS/N3-250-N-E1 DCS/N3-315-N-E1 35

36 Tryckfall och ljud data, frånluft DCS/N-E2 DCS/N1-100-N-E2, DCS/N1-125-N-E2, DCS/N1-160-N-E2 DCS/N2-125-N-E2, DCS/N2-160-N-E2, DCS/N2-200-N-E2, DCS/N2-250-N-E2, DCS/N2-315-N-E2 DCS/N3-200-N-E2, DCS/N3-250-N-E2, DCS/N3-315-N-E2 36

37 DCS/P-S1 DCS/P S1(R4) DCS/P S1(R3) DCS/P S1(R2) DCS/P S1(R4) Exempel på donval: Krav : qv = 30 l/s Val: DCS/P S1(R4) LpA < 35 db(a) LpA < 35 db(a) L0,2 < 1,5 m L0,2 < 1,3 m 4-vägsspridning DPtot = 31 Pa 37

38 DCS/P-S1 DCS/P S1(R3) DCS/P S1(R2) DCS/P S1(R4) DCS/P S1(R3) DCS/P S1(R2) DCS/P S1(R4) 38

42 DCS/P-S1 DCS/P S1(R3) DCS/P S1(R2) 42

43 DCS/P-S2 DCS/P S2, DCS/P S2, DCS/P S2, DCS/P S2 4-vägsspridning DCS/P S2, DCS/P S2, DCS/P S2, DCS/P S2 3-vägsspridning DCS/P S2, DCS/P S2, DCS/P S2, DCS/P S2 2-vägsspridning DCS/P S2, DCS/P S2, DCS/P S2, DCS/P S2 4-vägsspridning Exempel på donval: Krav : qv = 100 l/s Val: DCS/P S2 LpA < 35 db(a) LpA < 35 db(a) 4-vägsspridning DPtot = 19 Pa 43

44 Tryckfall och ljud data, frånluft DCS/P-S2 DCS/P S2, DCS/P S2, DCS/P S2, DCS/P S2 3-vägsspridning DCS/P S2, DCS/P S2, DCS/P S2, DCS/P S2 2-vägsspridning DCS/P S2, DCS/P S2 4-vägsspridning DCS/P S2, DCS/P S2 3-vägsspridning DCS/P S2, DCS/P S2 2-vägsspridning 44

45 Tryckfall och ljud data, frånluft DCS/P-E1 DCS/P E1 DCS/P E1 DCS/P E1 DCS/P E1 DCS/P E1 DCS/P E1 45

46 Tryckfall och ljud data, frånluft DCS/P-E1 DCS/P E1 DCS/P E1 DCS/P E1 DCS/P E1 46

47 Tryckfall och ljud data, frånluft DCS/P-E2 DCS/P E2, DCS/P E2, DCS/P E2, DCS/P E2 DCS/P E2, DCS/P E2, DCS/P E2, DCS/P E2 DCS/P E2, DCS/P E2 47

48 Service Öppna spridarens frontplåt. Ta bort luftflödesadaptern genom att skruva ur de fyra skruvarna. Ta bort spjället i stosen genom att dra försiktigt i dess axel (inte i ställvredet). Rengör delarna med en fuktig trasa. Sänk inte ner dem i vatten. För att underlätta invändig rengöring av anslutningslådan kan det tvättbara ljuddämpningsmaterialet (Dacron) tas bort. Sätt tillbaka mät- och injusteringsdonet genom att trycka på axeln tills stoppet tar emot. Sätt tillbaka luftflödesadaptern och skruva fast den. Tryck tillbaka frontplåten på plats till den snäpper fast. Beskrivningstext Spridaren ska vara av modultyp och innehålla en anslutningslåda för spridning och utjämning. Dimensionerna på frontplåtarna anpassas till undertak med 600 x 600 mm modul. Spridarens frontplåt ska vara utbytbar så att olika alternativa utseendeformer tillgodoses. Luftflödena ska, oberoende av spridarstorleken, kunna anpassas via en utbytbar luftflödesadapter. Kanalanslutningen ska ha alternativa dimensioner så att olika luftflöden kan tillgodoses. Anslutningslådan tillverkas av förzinkat stål och ska innehålla en utbytbar stos i olika storlekar med inbyggd packning för lufttät kanalanslutning. Spridarens frontplåt ska kunna tas bort för åtkomst till anslutningslådan, luftflödesadaptern samt mät-och injusteringsdonet. DCS/P Spridarens perforerade frontplåt utförs i standardvitfärgat (RAL 9010) epoxilackerat stål. DCS/C DCS/A Spridarens koniska frontplåt utförs i strängpressat aluminium med standardvitfärgad (RAL 9010) polyesterlackering. Frontplåten ska kunna tas bort för åtkomst till kanalsystemet. DCS/J Spridarens virvelfrontplåt utförs i standardvitfärgat (RAL 9010) epoxilackerat stål. I virvelspridaren finns fasta spiralvingar som medför hög inblandning av rumsluften. Spridarens frontplåt ska kunna öppnas för åtkomst till anslutningslådan, luftflödesadaptern samt mät-och injusteringsdonet. DCS/N Spridarens dysfrontplåt utförs i standardvitfärgat (RAL 9010) epoxilackerat stål. Dysorna utförs med två spalter för effektiv inblanding av tilluften. Dysorna ska även vara individuellt justerbara för hög flexibilitet vid inställning av spridningsbilden. 48

49 Produktkod DCS/F -D-N-M Special och tillbehör F = Frontplåt C = Konisk A1 = Konisk med centrumplåt, 1 A2 = Konisk med centrumplåt, 2 A3 = Konisk med centrumplåt, 3 P = Perforerad J = Virvelstråle N1 = Dysa, 16 N2 = Dysa, 36 N3 = Dysa, 86 D = Anslutningsdimension 100, 125, 160, 200, 250, 315 J = Strålriktning R2 = 2 riktningar R3 = 3 riktningar R4 = 4 riktningar IO = Undertaksinstallationer NA = Standard för T-profil 600 AM = Armstrong Orcal undertak DC = Dampa undertak FL = Fineline undertak 600 TP = T-profil 625 T2 = T-profil 675 FL = Fineline undertak 675 N = Luftflödesadapter 125, 160, 250, 340 N = Nej om F = N1, N2 or N3 M = Modell S1 = Tilluft + MSC S2 = Tilluft +Luftflödesutjämnare E1 = Frånluft + MEC E2 = Frånluft + Luftflödesutjämnare AT = Ljuddämpningsmaterial N = Inget ljuddämpningsmaterial D = Dacron W = Mineralull CO = Färg W Vit RAL 9010 X Specialfärg Exempel på kod DCS/C S1, J=R3, IO=NA, AT=D, CO=W 49
