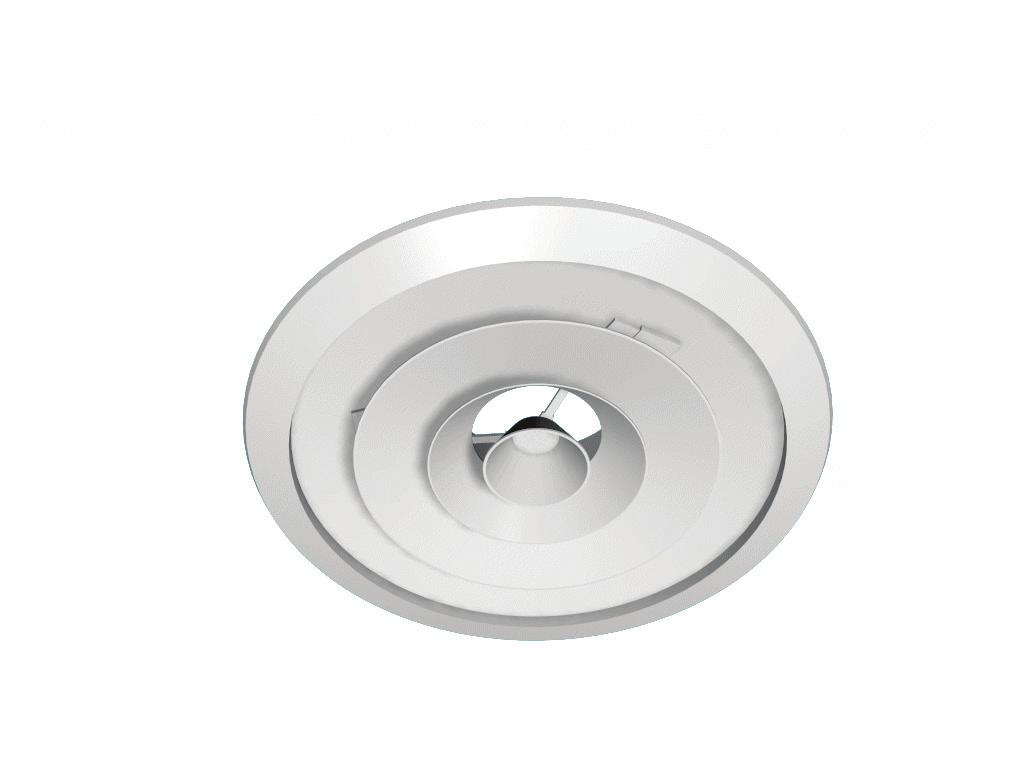

1 Halton TCM Konspridare Horisontell inblåsning av tilluft kan även användas för frånluft Lämplig för kylapplikationer med tillufts-/ rumsluftstemperaturdifferens så stor som 12 C Installeras i undertak eller synligt Cirkulär kanalanslutning med inbyggd gummipackning Borttagbar kondel för enkel rengöring av spridaren och kanalsystemet Produktmodeller och tillbehör Modeller inbyggda i en plåt för installation i undertak med modulärt bärverk på 450x450, 600x600 eller 675x675 mm Anslutningslåda med injusteringsfunktion (PLC) eller även med mätfunktion (TRI) Injusteringsspjäll för luftflöde MATERIAL OCH YTBEHANDLING KOMPONENT MATERIAL ANMÄRKNING Spridare Stål Epoxilackerad, vit RAL 9010 eller grå RAL 7004, 50% glansvärde Anslutningslåda Galvaniserat stål 1

2 SNABB VAL Pw qv l/s m 3 /h TCM-100 LpA DPst DPtot Ld Lmin 0,5 0,8 1,9 3,1 L0.2 2,0 3,0 5,0 7,0 TCM-125 LpA DPst DPtot Ld Lmin 0,5 0,9 1,7 2,5 L0.2 2,0 3,2 4,6 5,8 TCM-160 LpA DPst DPtot Ld ,2 Lmin 0,5 0,7 1,2 2,4 L0.2 2,0 2,8 3,6 5,6 TCM-200 LpA DPst DPtot Ld - 3,8 5,0 5,8 Lmin 0,5 1,3 2,6 3,9 L0.2 2,4 3,8 6,0 8,2 TCM-250 LpA DPst DPtot Ld - 4,0 4,8 Lmin 0,9 1,9 3,0 L0.2 3,0 4,8 6,6 TCM-315 LpA DPst DPtot Ld 3,0 3,4 4,0 4,6 Lmin 1,2 2,0 3,0 4,0 L0.2 3,6 5,0 6,6 8,4 TCM-355 LpA DPst DPtot Ld 3,2 3,8 4,2 4,8 Lmin 1,6 2,4 3,3 4,1 L0.2 4,2 5,8 7,2 8,6 TCM-400 LpA DPst DPtot Ld 2,8 3,4 4,0 4,2 Lmin 1,2 2,0 2,7 3,5 L0.2 3,8 5,0 6,2 7,4 TCM-450 LpA DPst DPtot Ld 2,6 3,2 3,6 4,0 5,0 Lmin 1,0 1,7 2,4 3,0 5,0 L0.2 3,4 4,4 5,6 6,8 10,0 TCM-560 LpA DPst DPtot Ld 3,0 3,4 4,2 5,2 Lmin 1,7 2,2 3,8 6,0 L0.2 4,4 5,4 8,0 11,6 2

3 SNABB VAL Pw qv l/s m 3 /h TCM-560 LpA DPst DPtot Ld 3,0 3,4 4,2 5,2 Lmin 1,7 2,2 3,8 6,0 L0.2 4,4 5,4 8,0 11,6 LpA TCM-630 DPst DPtot Ld 2,8 3,6 4,4 5,6 Lmin 3,6 6,2 10,0 16,4 L0.2 4,6 7,0 10,0 15,2 TCM-800 LpA DPst DPtot Ld 3,4 4,4 5,4 Lmin 6,6 11,2 18,0 L0.2 7,2 11,0 16,2 TCM-1000 LpA DPst 9 21 DPtot Ld 3,6 4,6 Lmin 8,6 13,8 L0.2 8,8 13,0 LpA värdet gäller vid rumsdämpning 4dB (10 m 2 sabine) Pw LpA DPst DPtot Primärluft kyleffekt, W A-vägd ljudtrycksnivå, reducerad med total ekvivalent absorptionsarea 10 m 2, db(a) 10 m 2 -sabine. Statiskt tryckfall Totalt tryckfall Ld Lmin Avstånd från donet vid vilken luftstrålen lämnar taket. Minsta avståndet mellan central linjerna för två tillufts enheter, m (V3 = 0,25m/s vid 1.8m höjd) L0.2 Isotermisk kastlängd, m när luftstrålens sluthastighet är 0,2 m/s. Rumstemperatur (Tr) = 24 C Tilluftstemperatur (Ta) = 14 C Rumshöjd = 2,8 m DIMENSIONER NS W H H1 ØD H ØD H1 ØW 3

4 Funktion Tilluften fördelas genom konerna. Spridarens divergerande delar skapar ett undertryck tryck under spridaren så att rumsluften induceras i tilluftdonet. Rumsluft och tilluft blandas. Denna interna induktion minskar temperaturskillnaden och lufthastigheten hos den inblåsta luften. Samma process upprepas mellan tilluft och rumsluft utanför spridaren, där den externa induktionen ytterligare reducerar inblåsningshastigheten och temperaturskillnaden mellan tilluft och rumsluft. Denna effekt minskar dragrisken. Spridaren kan även användas som frånluftsdon. TILLBEHÖR TILLBEHÖR KOD BESKRIVNING Anslutningslåda med spjäll för luftflödesmätning och injustering TRI/N För balansering och utjämning av luftflöde Låda PLC Låda för kanalanslutning (med eller utan isolering) Ljuddämpning IN Polyesterfiber som ljuddämpningsmaterial i TRI-lådan. Mineralull som ljuddämpningsmaterial i PLC-lådan Spjäll för mätning och injustering av luftflöde MSM För tilluftsinstallation Spjäll för luftflödesjustering LD Cirkulärt spjäll i galvaniserat stål för injustering av luftflöde (inne i anslutningsstosen) Injusteringsspjäll DC Cirkulärt bladspjäll i galvaniserat stål för injustering av luftflöde (inne i anslutningsstosen) PRODUKTMODELLER PRODUKTMODELL KOD BESKRIVNING Spridare inbyggd i frontplåt, 600 x 600 mm Spridare inbyggd i frontplåt, 450 x 450 mm Spridare inbyggd i frontplåt, 670 x 670 mm TCM/B TCM/C TCM/D Storlekarna 100, 125, 160, 200, 250 och 315 kan fås inbyggda i en stålplåt för montage i undertak med modulärt 600x600 mm bärverk. Frontplåtens ytterdimensioner är 595x595 mm Storlekarna 100, 125 och 160 kan fås inbyggda i en stålplåt för montage i undertak med modulärt 450x450 mm bärverk. Frontplåtens ytterdimensioner är 445x445 mm Storlekarna 100, 125, 160, 200, 250 och 315 kan fås inbyggda i en stålplåt för montage i undertak med modulärt 675x675 mm bärverk. Frontplåtens ytterdimensioner är 670x670 mm 4

5 Installation KOD BESKRIVNING 1 TCM 2 PLC-anslutningslåda TCM-spridaren kan monteras i ett undertak eller fullt synlig i lokalen. Spridaren ansluts antingen direkt till kanalen eller via en PLC- eller TRI-anslutningslåda. När spridaren installeras direkt mot kanalsystemet måste man ha ett minsta säkerhetsavstånd på 3D uppströms. TCM ØD TRI H1 H TRI TRI TRI TRI TRI TRI Om TRI stosen installeras inne i anslutningslådan kan måttet H minskas med 60 mm. TCM ØD PLC H1 H PLC PLC PLC PLC PLC Installation med TRI eller PLC Dimensioner på öppning i undertak ØD1 ØD H2 ØW1 H1 Ljuddata för infälld stos i anslutningslåda se Halton HIT Design NS ØW

6 Injustering Luftflödet kan ej mätas och injusteras i spridaren. Vi rekommenderar att spridaren ansluts till anslutningslådan utrustad med ett MSM-spjäll för injustering och uppmätning av luftflödet. Tilluftsflödet bestäms med hjälp av mät- och injusteringsspjället MSM. Injusteringsspjäll DC Luftflödet injusteras genom att spjällbladen bakom spridaren vrids med hjälp av en skruvmejsel. Mätningen utförs med spridaren på plats. Ta bort den koniska mittdelen och för in slangarna och injusteringsvredet genom spridaren. Mät upp differenstrycket med en manometer. Luftflödet beräknas enligt formeln nedan. q v = k * p m Justera in luftflödet genom att vrida injusteringsvredet tills önskad inställning uppnåtts. Lås fast spjälläget med en skruv. Stoppa tillbaka slangarna och vredet i anslutningslådan och tryck fast den koniska mittdelen på plats. Värdet på koefficienten k för installationer med olika säkerhetsavstånd (D= kanaldiameter) PLC/TRI >8XD min 3XD

7 Tryckfall, kastlängd och ljuddata TCM 100, 125, 160, 200, 250, 315 TCM 355, 400, 450, 560 TCM 630, 800, 1000 Exempel på donval: Krav : qv = 350 l/s Val : TCM-400 LpA < 35 db(a) LpA < 34 db(a) L0.2 < 6 m L0.2 < 5,5 m Flush to ceiling DPtot = 12 Pa Anmärkning : Rekommenderad lägsta undertemperatur på tilluft 12 C under rumstemperatur. Vid montering på synlig kanal (ingen coandaeffekt) minskar kastlängden med ca 30 % i förhållande till värdet i diagrammet. 7

8 LJUDDATA qv DPst DPtot F (Hz) LpA NR NC (l/s) (m 3 /h) (Pa) (Pa) [db(a)] TCM TCM TCM TCM TCM TCM TCM TCM TCM TCM TCM TCM TCM LpA värden gäller vid rumsdämpning 4 db (10 m 2 sabine) 8

9 Service Ta bort den koniska mittkonen genom att försiktigt ta tag i den och dra ut, samtidigt som trycker in ett litet stift inuti den externa konen och vrider donet medurs, tills den lossnar. Rengör delarna med en fuktig trasa. Tryck in mittkonen på plats så att fjädrarna snäpper fast. Produktkod TCM-D D = Diameter på kanalanslutning 100, 125, 160, 200, 250, 315, 355, 400, 450, 560, 600, 630, 800, 1000 Specialutförande och tillbehör Alternativ: med anslutningslåda TRI + MSM eller PLC + MSM Ta bort mät- och injusteringsspjället genom att dra försiktigt i dess axel (inte i vredet).rengör delarna med en fuktig trasa. Sänk inte ner dem i vatten. Sätt tillbaka mät- och injusteringsspjället genom att trycka på axeln tills stoppet tar emot. Tryck in mittkonen på plats så att stiftet låser fast. Beskrivningstext Spridaren innehåller flera koner, utförda i vitfärgat (RAL 9010) eller gråfärgat (RAL 7004) epoxilackerat stål. Spridaren kan monteras synligt eller i undertak. Spridaren ansluts till kanalsystemet via en TRIanslutningslåda i vilken dacronfiber med tvättbara ytor används som ljuddämpningsmaterial. Alternativ Spridaren ansluts till kanalsystemet via en PLCanslutningslåda i vilken mineralull används som ljuddämpningsmaterial. Anslutningslådan levereras med ett spjäll för mätning och injustering av luftflöde. Spridaren kan installeras i undertak med bärverken 450x450 mm, 600x600 mm och 675x675 mm. Den koniska mittdelen kan tas bort. Tilluftens spridningsbild är radiell i en vinkel på 360 grader. WS = Undertaksbredd N Standard x x x675 CO = Färg W Vit G Grå Kodexempel TCM-100, WS=N, CO=W Tillbehör PLC Anslutningslåda TRI Anslutningslåda LD Injusteringsspjäll DD Injusteringsspjäll 9
