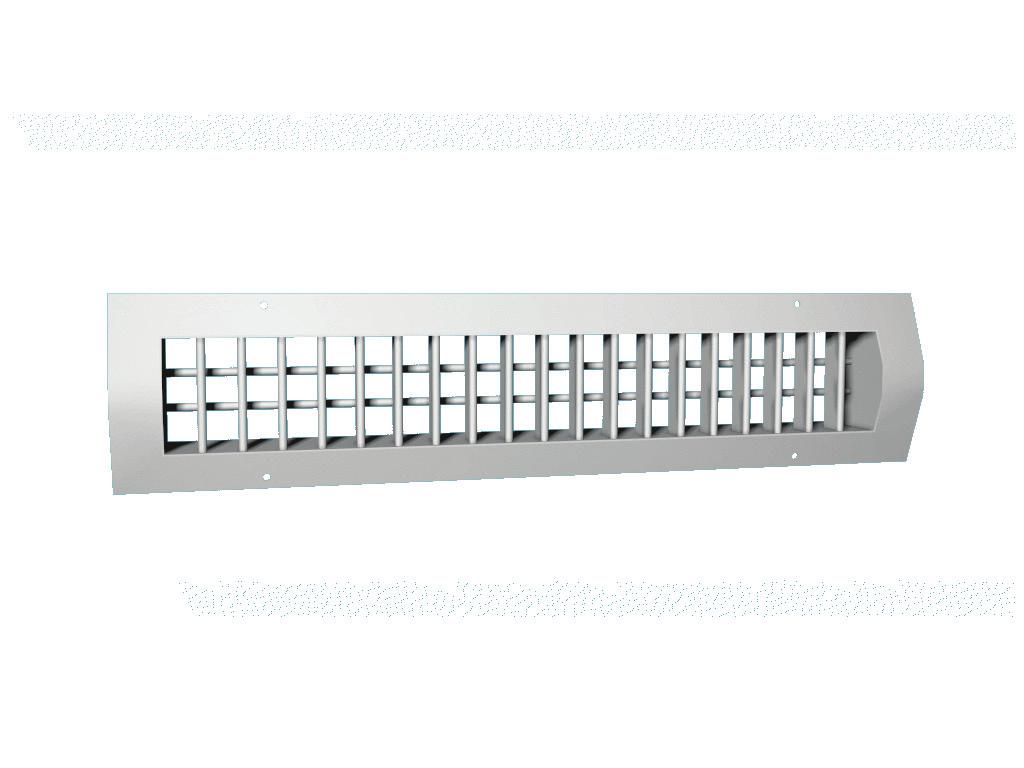

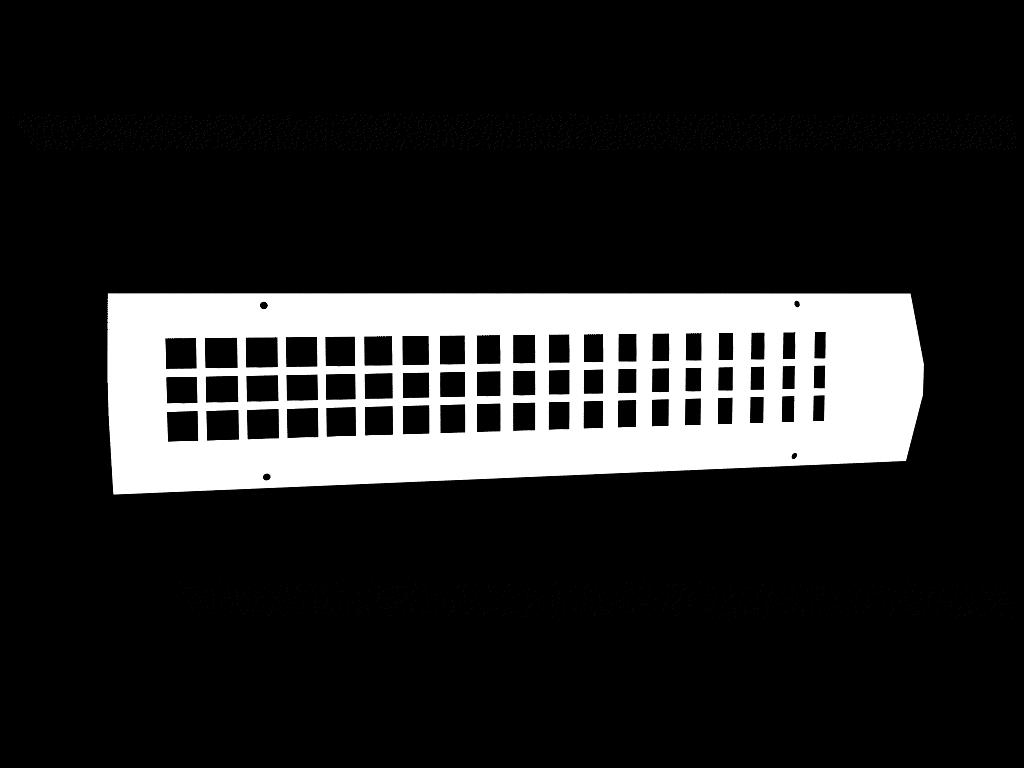

1 Halton GDD Tilluftsgaller med ställbara lameller Horisontell lufttillförsel för kylning eller värmning. Kan även användas för frånluft Ställbara lameller, de främre vertikala och de bakre horisontella Stålutförande Fastsättning med synliga skruvar Produktmodeller och tillbehör Modell med vaxbaserat ställdon för styrning av tilluftsflödet vid värmefunktion Snedställt injusteringsspjäll Spjäll med motstående blad för styrning av luftflöde MATERIAL OCH YTBEHANDLING KOMPONENT MATERIAL YTBEHANDLING ANMÄRKNING Ram Stål Polyesterlackerad / grå RAL 7004, 50% glansvärde Lameller Stål Polyesterlackerad / grå RAL 7004, 50% glansvärde Specialfärger som tillval Epoxilackerade (100 %) som tillval Specialfärger som tillval Epoxilackerade (100 %) som tillval TILLBEHÖR TILLBEHÖR KOD BESKRIVNING Injusteringsspjäll (1) OD Motstående spjäll i aluminium för flödesjustering Snedställt injusteringsspjäll HM Snedställt spjäll i förzinkat stål för flödesjustering Vaxställdon MT Ställdonet styr lamellvinkeln efter tilluftstemperaturen 1

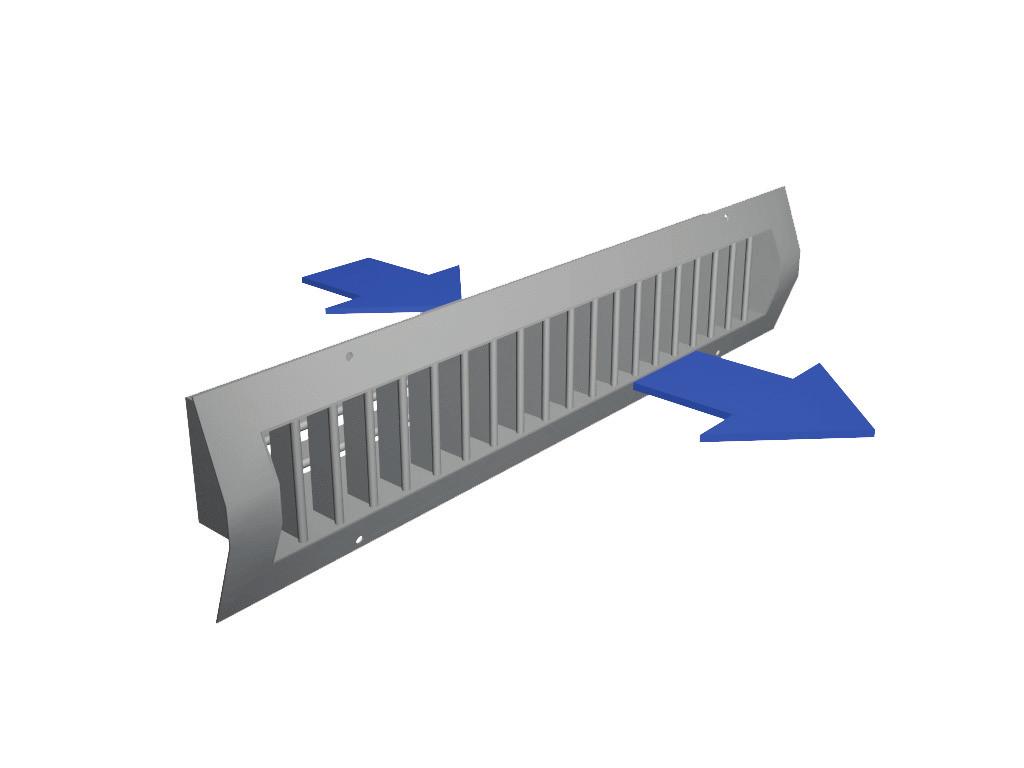

2 Funktion Tilluften införs i rummet med horisontell eller vertikal vinkel. Tilluften blandas med rumsluften framför gallret. Tilluften riktas horisontellt med hjälp av de justerbara bakre lamellerna. Genom vridning av de vertikala lamellerna kan kastlängden och spridningsbilden justeras. Vinkeln hos de bakre lamellerna kan även styras via ett vaxställdon som alternativ. Tillbehör Vaxställdon För ventilationsfall där det krävs både uppvärmning och kylning kan spridningsbilden ändras automatiskt via ett vaxställdon. Vaxställdonet ändrar vinklarna på de bakre horisontella lamellerna efter tilluftstemperaturen. Ställdonet arbetar utan tillförsel av yttre energi. Inget styrsystem behövs. När kall luft med en temperatur upp till 18 C tillförs är luftströmmen horisontell. Lamellvinkeln är 0. När tilluftstemperaturen stiger, ändrar kolven i ställdonet gradvis vinkeln för de bakre lamellerna så att luftströmmen riktas nedåt. Lamellvinkeln uppnår 45 på 10 till 20 minuter. Vaxställdonet erfordrar inget underhåll. DIMENSIONER LxH L1 L2 H1 H2 DUCT SIZE 415x to x to x to x to x to x to x to x to x to x to 1800 Det totala djupet med OD - injusteringsspjäll = 52 mm + 45 mm Det totala djupet med HM - snedställt injusteringsspjäll = 117 till 142 mm GDD-gallrets fria area är 62 %. Inga specialdimensioner som tillval. L2 L1 52 H1 H

3 Tryckfall, kastlängd och ljud data, tilluft Installation mot kanal, synlig installation utan coanda-effekt, lamellerna rakställda. Exempel på gallerval: Krav : qv = 250 l/s Val : GDD-575x155 LpA < 35 db(a) LpA = 32 db(a) L0,2 < 16 m L0,2 = 15 DPtot = 9 Pa Obs: När avståndet mellan GDD-gallret och taket är mindre än 200 mm (coanda-effekt) blir kastlängden omkring 1,41 gånger det värde som anges i diagrammet De vertikala kastlängder som visas i diagrammen baseras på isotermisk luft. Vid inblåsning av varm eller kall luft ändras kastlängden beroende på ändrad densitet. Mer om detta i Halton HIT Design. 3

4 Ljudnivåer med spjäll OD Om man använder spjäll OD får man ett ökat tryckfall. Motsvarande ökning av ljudnivåerna beräknas utgående från gallerdiagrammet och nedanstående formel: LpA = DLp + LpA Kp= Modifierat tryckfall Tryckfall enligt diagrammet Exempel : GDD-575x155 qv = 250 l/s LpA = 31 db(a) utan spjäll OD/GDD DPs= 50 Pa (önskat tryckfall) Kp = 50/9 = 5.5 LpA = = 48 db(a) Korrektionsfaktor för kastlängd När spridningsbilden ändras med hjälp av de bakre lamellerna erhåller man den faktiska kastlängden genom att multiplicera det värde som erhålls i diagrammet med korrektionskoefficienten K1. L0.2 (a) = K1 x L0.2 Korrektionskoefficienten K1 är medelvärdet för de olika gallerstorlekarna. Korrektionsfaktor för tryckfall Vinkel mellan bladen När spridningsbilden ändras med hjälp av de bakre lamellerna erhåller man det faktiska tryckfallet genom att multiplicera det värde som erhålls i diagrammet med korrektionskoefficienten K2. DPs (a) = K2 x DPs Ljudnivån ökar när tryckfallet ökar. Korrektionskoeffi-cienten K2 är medelvärdet för de olika gallerstor-lekarna. Vinkel mellan bladen 4

5 LJUDDATA qv DPst DPtot F (Hz) LpA NR NC (l/s) (m 3 /h) (Pa) (Pa) [db(a)] GDD-415x GDD-495x GDD-575x GDD-415x GDD-495x GDD-575x GDD-495x GDD-575x GDD-495x GDD-575x LpA värden gäller vid rumsdämpning 4 db (10 m 2 sabine) 5

6 Installation Gallret ansluts direkt i kanalen. Installationshålet ska ha dimensionen LxH. Gallret skruvas fast i kanalen med synliga skruvar i ramens förborrade hål. Produktkod GDD-L-H L = Längd 415, 495, 575 Injustering Luftflödet kan injusteras när gallret är installerat med hjälp av injusteringsspjället OD eller med det snedställda spjället HM. H = Höjd L=415: 72, 115 L=495 eller L=575: 72, 115, 155, 195 Specialutförande och tillbehör Luftflödet injusteras genom att - vrida på OD-spjällbladen bakom gallret med en skruvmejsel eller - förskjuta den rörliga delen i HM-spjället CO = Färg G W X Grå Vit Specialfärg Service AC = Tillbehör MT Vaxställdon Ta bort gallret genom att lossa på de synliga fästskruvarna. Rengör delarna med en fuktig trasa. Tryck in gallret på plats och skruva fast det. Beskrivningstext Gallret är utfört i standardgråfärgat (RAL 7004) polyesterlackerat stål. Gallret har ställbara lameller, de bakre är horisontella och de främre vertikala. Kodexempel GDD , CO=G Tillbehörsprodukter OG Motstående spjäll (GDD) HM Spjäll till GDD Ramen innehåller en tätande packning. Gallret fästs direkt i cirkulär kanal med hjälp av synliga skruvar. Gallret installeras med ett injusteringsspjäll. Gallret är borttagbart för rengöring och åtkomst i den cirkulära kanalen. Alternativ Tilluftsstrålen styrs efter tilluftstemperaturen med hjälp av ett vaxställdon. 6
