MAXIMUS MAXIMUS GOLV! Ventilationsapparat för installationsgolv

Transkript

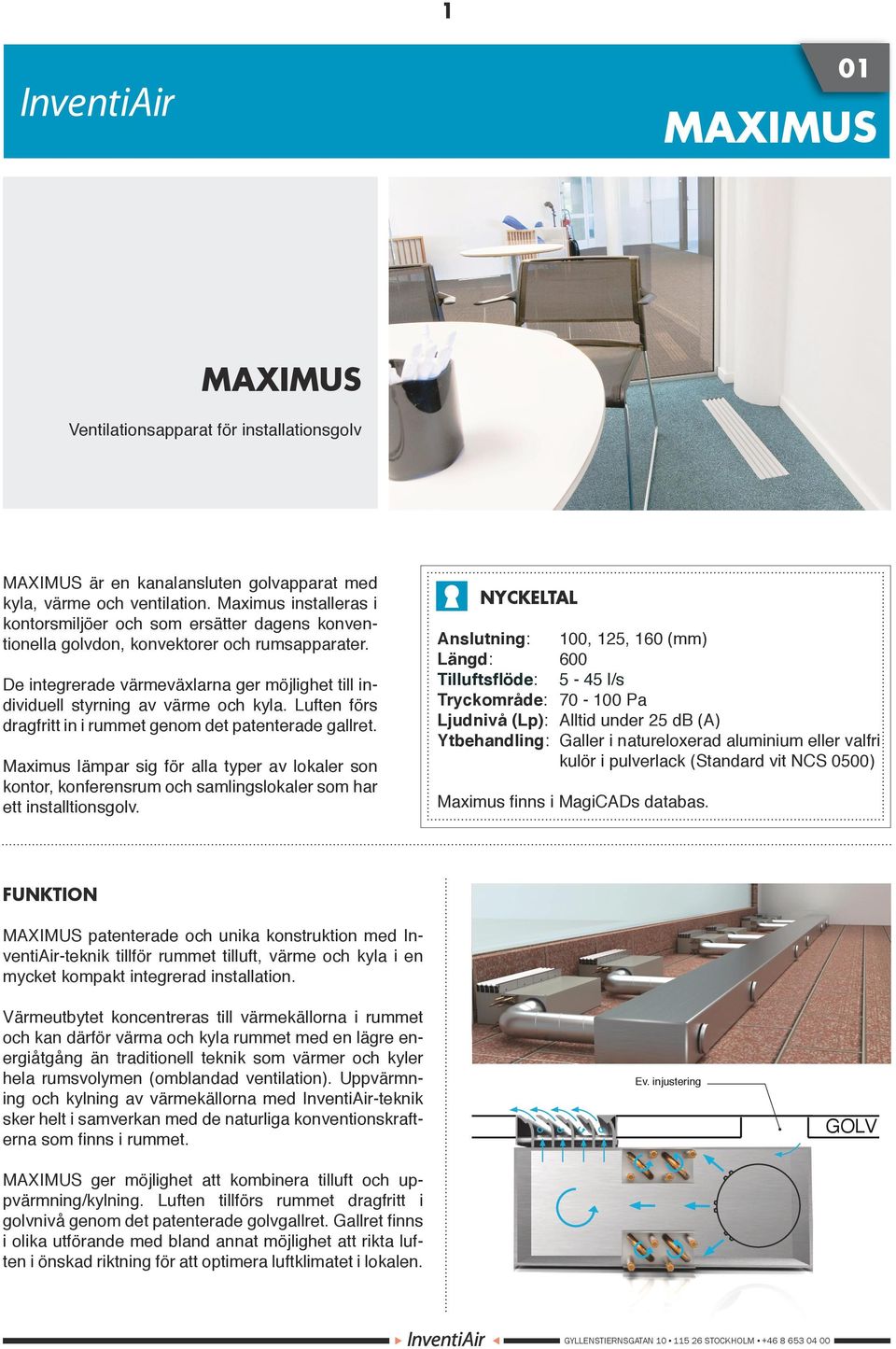

1 1 Ventilationsapparat för installationsgolv är en kanalansluten golvapparat med kyla, värme och ventilation. Maximus installeras i kontorsmiljöer och som ersätter dagens konventionella golvdon, konvektorer och rumsapparater. De integrerade värmeväxlarna ger möjlighet till individuell styrning av värme och kyla. uften förs dragfritt in i rummet genom det patenterade gallret. Maximus lämpar sig för alla typer av lokaler son kontor, konferensrum och samlingslokaler som har ett installtionsgolv. NYCKETA Anslutning:,, (mm) ängd: Tilluftsflöde: 5-45 l/s Tryckområde: 70 - Pa judnivå (p): Alltid under 25 db (A) Ytbehandling: Galler i natureloxerad aluminium eller valfri kulör i pulverlack (Standard vit NCS 0500) Maximus finns i MagiCADs databas. FUNKTION patenterade och unika konstruktion med InventiAir-teknik tillför rummet tilluft, värme och kyla i en mycket kompakt integrerad installation. Värmeutbytet koncentreras till värmekällorna i rummet och kan därför värma och kyla rummet med en lägre energiåtgång än traditionell teknik som värmer och kyler hela rumsvolymen (omblandad ventilation). Uppvärmning och kylning av värmekällorna med InventiAir-teknik sker helt i samverkan med de naturliga konventionskrafterna som finns i rummet. ger möjlighet att kombinera tilluft och uppvärmning/kylning. uften tillförs rummet dragfritt i golvnivå genom det patenterade golvgallret. Gallret finns i olika utförande med bland annat möjlighet att rikta luften i önskad riktning för att optimera luftklimatet i lokalen. Ev. injustering! GOV!

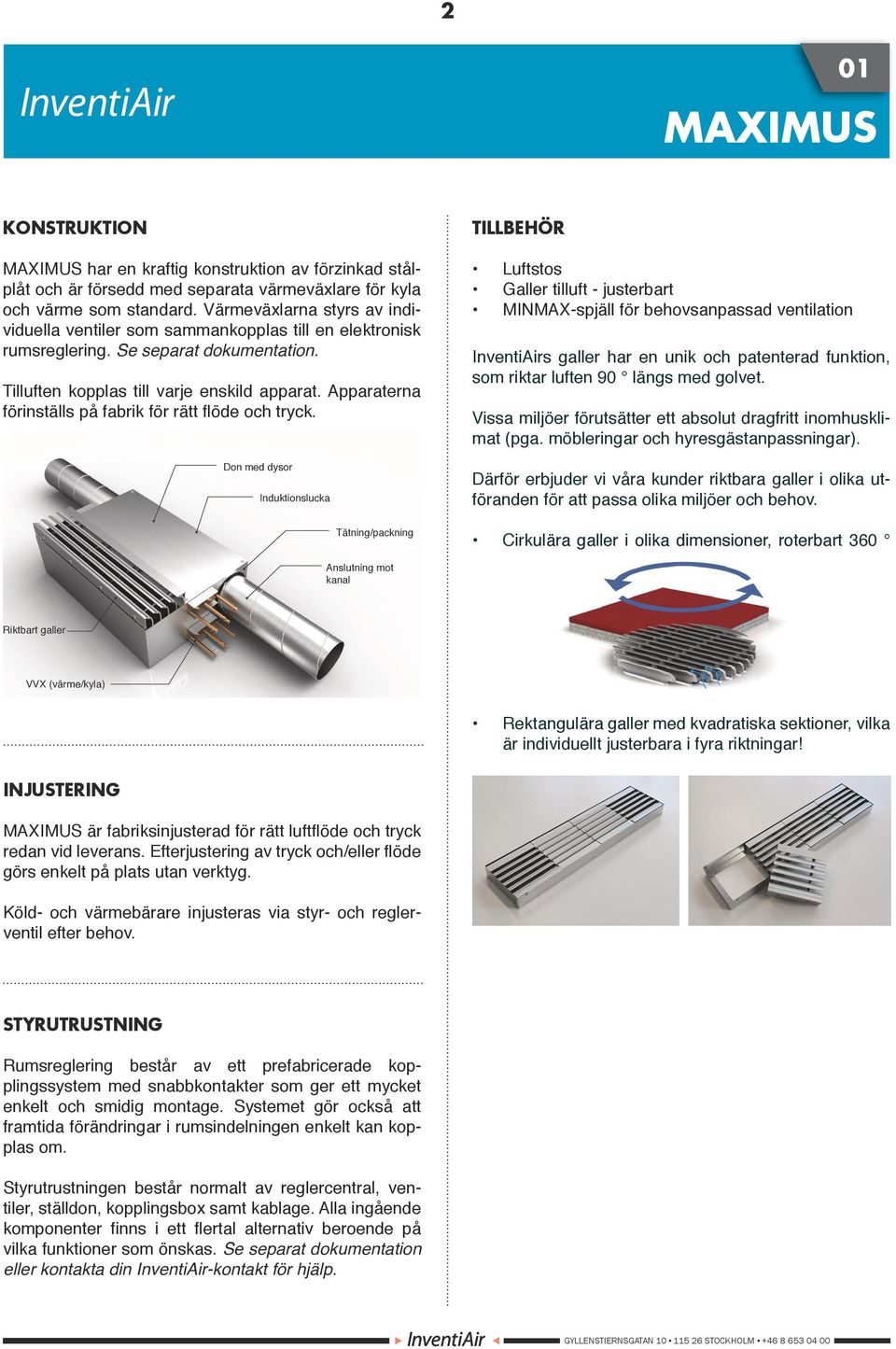

2 2 KONSTRUKTION har en kraftig konstruktion av förzinkad stålplåt och är försedd med separata värmeväxlare för kyla och värme som standard. Värmeväxlarna styrs av individuella ventiler som sammankopplas till en elektronisk rumsreglering. Se separat dokumentation. Tilluften kopplas till varje enskild apparat. Apparaterna förinställs på fabrik för rätt flöde och tryck. Don med dysor Induktionslucka Tätning/packning TIBEHÖR uftstos Galler tilluft - justerbart MINMAX-spjäll för behovsanpassad ventilation InventiAirs galler har en unik och patenterad funktion, som riktar luften 90 längs med golvet. Vissa miljöer förutsätter ett absolut dragfritt inomhusklimat (pga. möbleringar och hyresgästanpassningar). Därför erbjuder vi våra kunder riktbara galler i olika utföranden för att passa olika miljöer och behov. Cirkulära galler i olika dimensioner, roterbart 360 Anslutning mot kanal Riktbart galler VVX (värme/kyla) Rektangulära galler med kvadratiska sektioner, vilka är individuellt justerbara i fyra riktningar! INJUSTERING är fabriksinjusterad för rätt luftflöde och tryck redan vid leverans. Efterjustering av tryck och/eller flöde görs enkelt på plats utan verktyg. Köld- och värmebärare injusteras via styr- och reglerventil efter behov. STYRUTRUSTNING Rumsreglering består av ett prefabricerade kopplingssystem med snabbkontakter som ger ett mycket enkelt och smidig montage. Systemet gör också att framtida förändringar i rumsindelningen enkelt kan kopplas om. Styrutrustningen består normalt av reglercentral, ventiler, ställdon, kopplingsbox samt kablage. Alla ingående komponenter finns i ett flertal alternativ beroende på vilka funktioner som önskas. Se separat dokumentation eller kontakta din InventiAir-kontakt för hjälp.

3 3 JUDDATA InventiAirs produkter har låga ljudvärden och god egendämpning, tack vare den optimalt utformade dysan. Mättryck (Pa) judtrycksnivå (p) uftflöde vid Pa uftflöde (l/s) 26,9 l/s 35,8 l/s 44,8 l/s Rekommenderat område 70- Pa Dysdonet levererar alltid ljudvärden under 20 db vid tryckfall understigande 50 Pa. TEKNISK SPECIFIKATION Produktnamn Kanal (mm) uftflöde (l/s) Korrigering av ljudtrycksnivå (p) till ljudeffektsnivå (w) i respektive oktavband Hz Egendämpning i oktavbanden Hz *

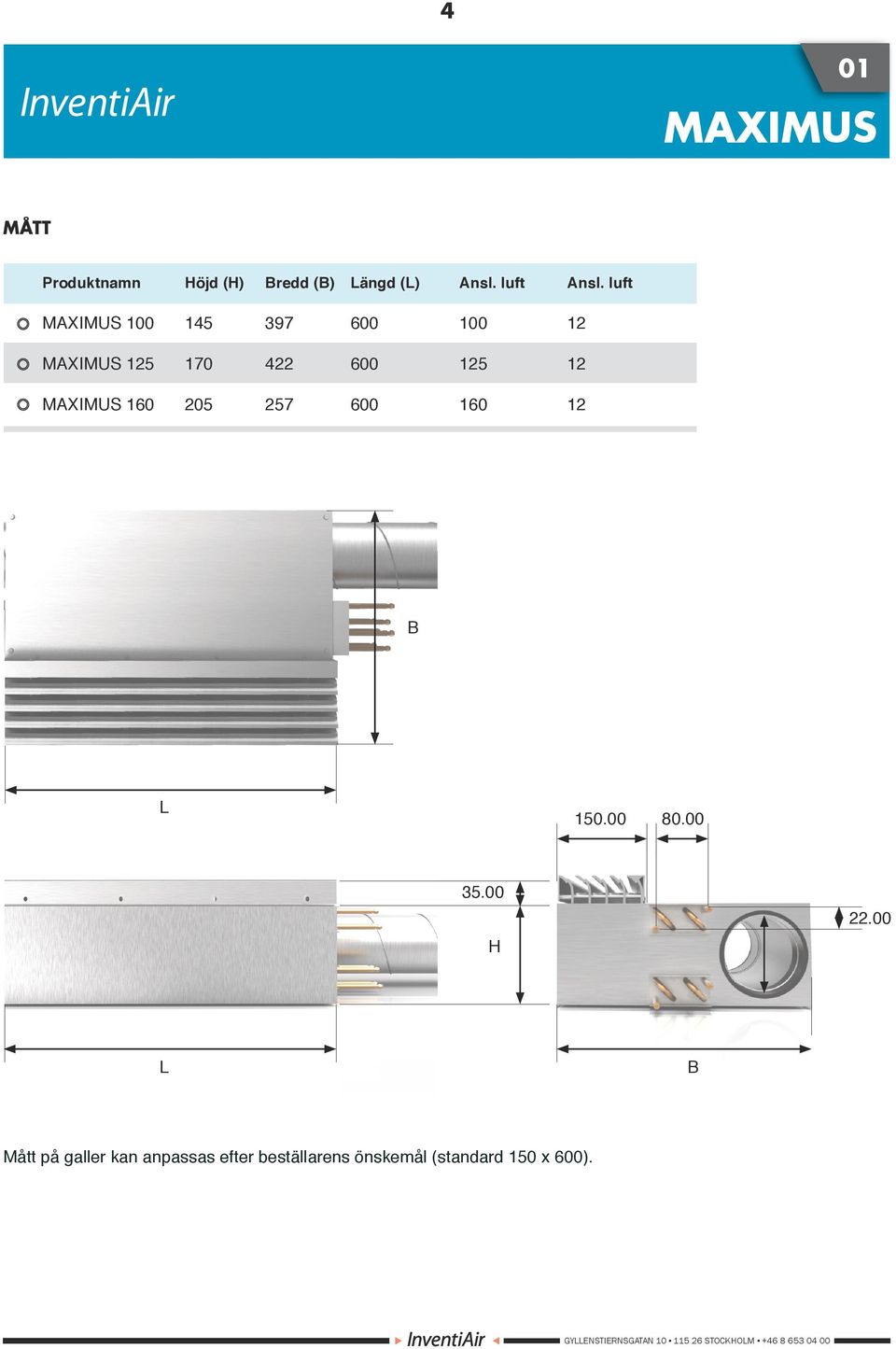

4 4 MÅTT Produktnamn Höjd (H) Bredd (B) ängd () Ansl. luft Ansl. luft B H B Mått på galler kan anpassas efter beställarens önskemål (standard 150 x ).

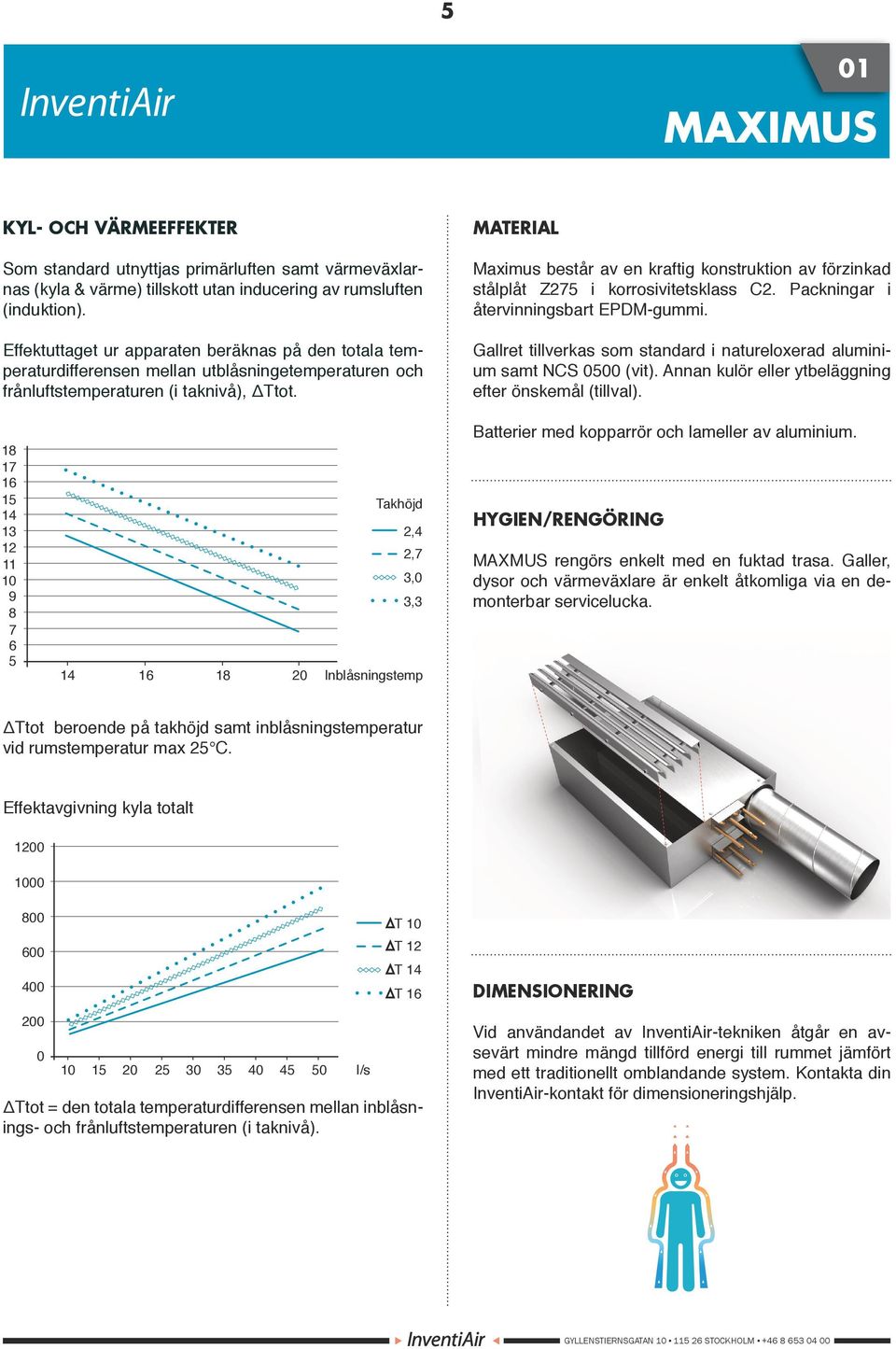

5 5 KY- OCH VÄRMEEFFEKTER Som standard utnyttjas primärluften samt värmeväxlarnas (kyla & värme) tillskott utan inducering av rumsluften (induktion). Effektuttaget ur apparaten beräknas på den totala temperaturdifferensen mellan utblåsningetemperaturen och frånluftstemperaturen (i taknivå), ΔTtot. MATERIA Maximus består av en kraftig konstruktion av förzinkad stålplåt Z275 i korrosivitetsklass C2. Packningar i återvinningsbart EPDM-gummi. Gallret tillverkas som standard i natureloxerad aluminium samt NCS 0500 (vit). Annan kulör eller ytbeläggning efter önskemål (tillval) Takhöjd 2,4 2,7 3,0 3,3 Inblåsningstemp Batterier med kopparrör och lameller av aluminium. HYGIEN/RENGÖRING MAXMUS rengörs enkelt med en fuktad trasa. Galler, dysor och värmeväxlare är enkelt åtkomliga via en demonterbar servicelucka. ΔTtot beroende på takhöjd samt inblåsningstemperatur vid rumstemperatur max 25 C. Effektavgivning kyla totalt T 10 T T 14 T 16 DIMENSIONERING ΔTtot = den totala temperaturdifferensen mellan inblåsnings- och frånluftstemperaturen (i taknivå). l/s Vid användandet av InventiAir-tekniken åtgår en avsevärt mindre mängd tillförd energi till rummet jämfört med ett traditionellt omblandande system. Kontakta din InventiAir-kontakt för dimensioneringshjälp.
