Longus. Montage- & driftinstruktioner. Tillbehör. Komponenter. 1. Montageskena (tillval) 2. Montering av Longus

Transkript

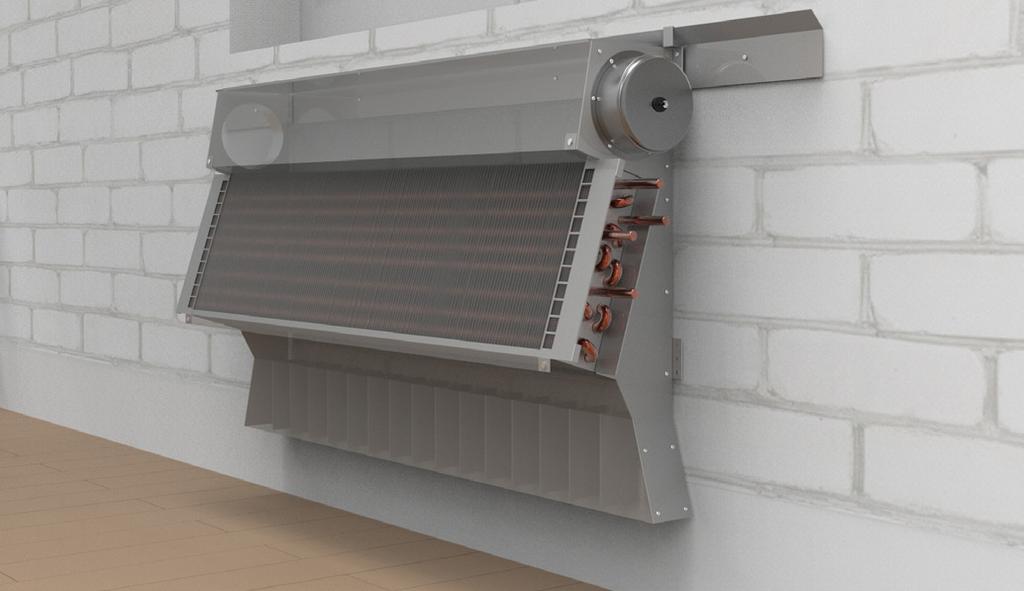

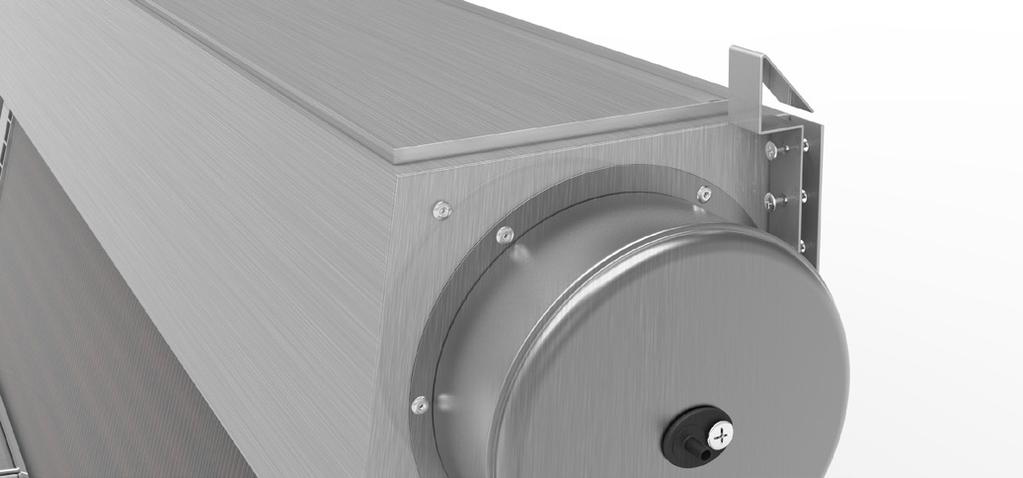

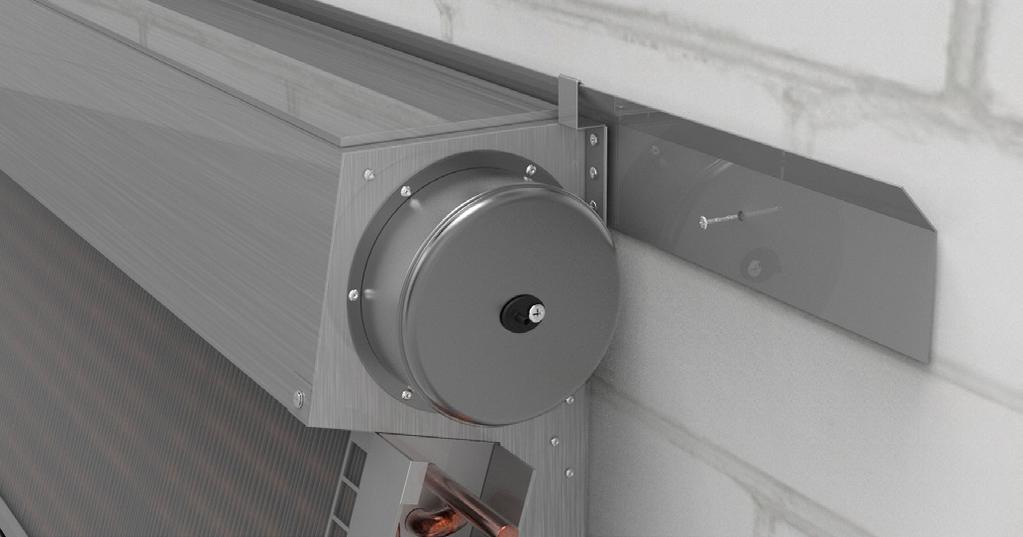

1 Longus Montage- & driftinstruktioner Fasadapparat för väggmontage Komponenter Longus stl 800, 0 och 00 mm Longus Mini stl 800, 0 och 00 mm Tillbehör Fönsterbänksgaller: Montageskena: Anslutningspaket: tyr: Inklädnad: Mått anpassas Tillval 2 x Luftare DN 4 x slang 300 (till luftare) 2 x ventil FV-DN e separat dokumentation e separat dokumentation 1. Montageskena (tillval) 2. Montering av Longus Används montageskena, så monteras denna först mot vägg i de förborrade hålen i skenan (A). ätt fast medföljande hakar på de övre av apparatens förmonterade sidofästen (B). A Häng apparaten på montageskenan samt skruva fast den mot väggen i de nedra sidofästena. Används inte montageskena, så monteras Longus dikt mot vägg i både de övre och nedra fästena. Montera Longus så att det minst finns 70 mm fritt utrymme under kanal/apparat O 160 O 200 ca 544 ca 580 ca 620 B 1

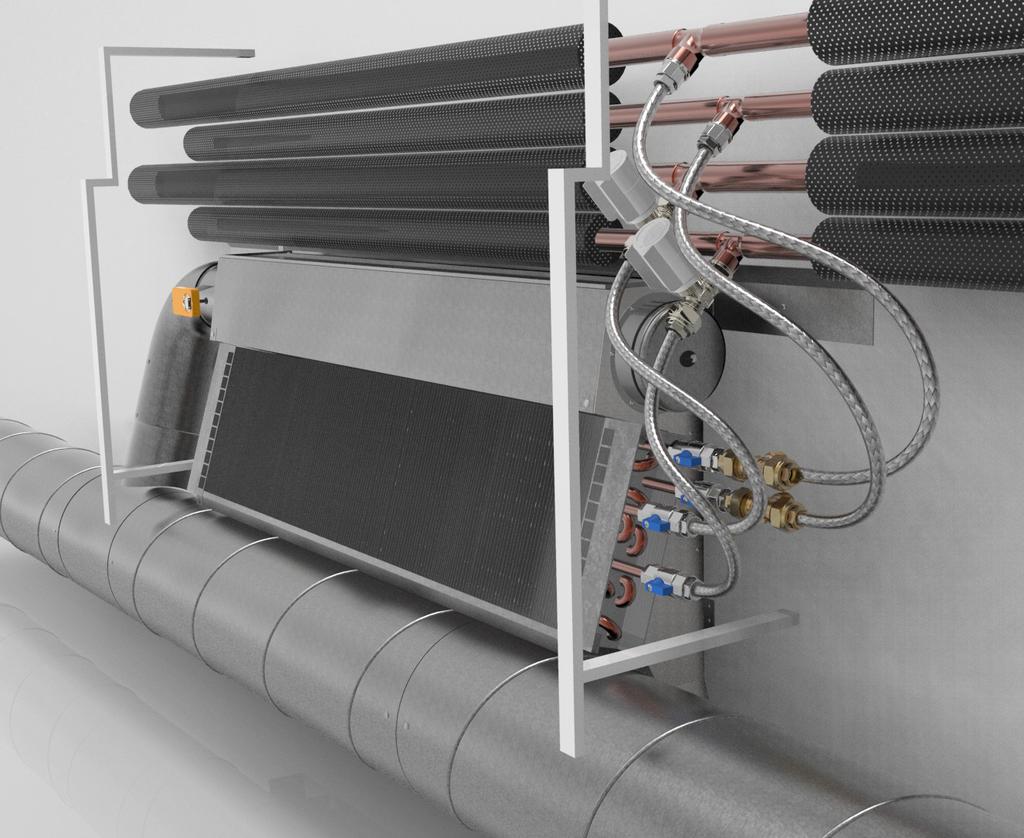

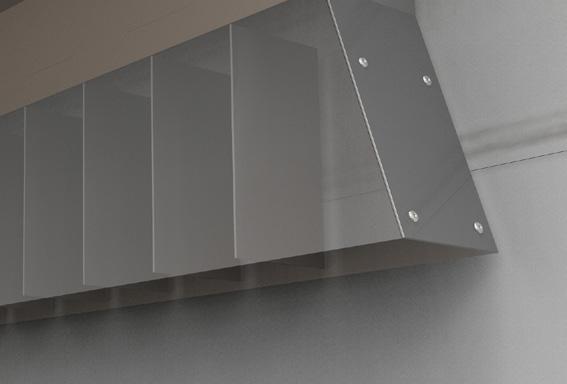

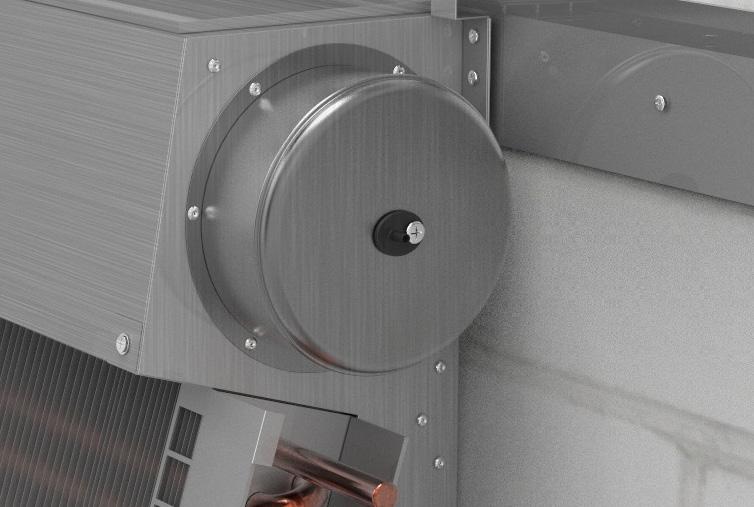

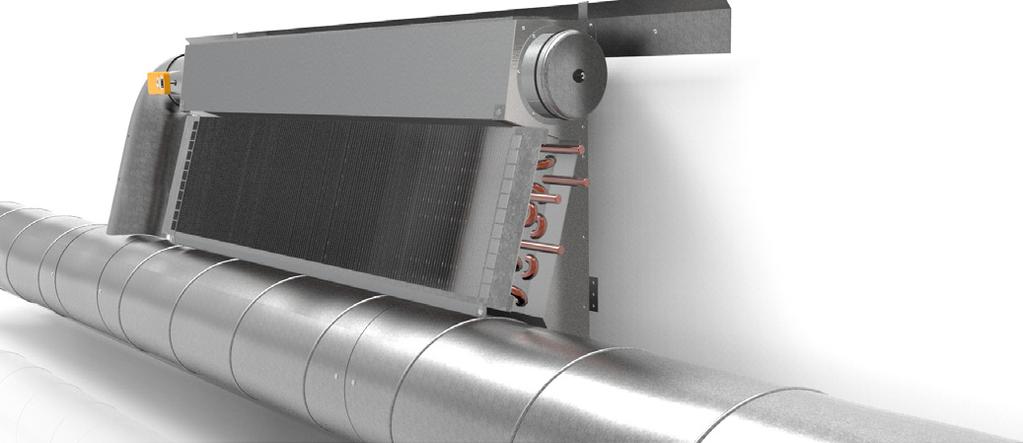

2 3. Montering av ventilationskanal Montera ventilationskanalen och anslut Longus på valfri sida. Motstående sida mot rör är alltid att föredra. 6. Anslutningspaket (tillval) kjut på luftare på kylan & värmens retur, därefter monteras flexibel slang med röranslutning DN in på luftaren. Flexibel slang med push-fit koppling DN monteras direkt på anslutningens tillopp (kyla + värme) och styr/reglering i slangens andra ände. OB!! e till så att kopplingen trycks i botten. 4. Montering av konsol för inklädnad Montera konsol för inklädnad och elkanal. Maxavstånd 00 mm mellan konsolerna. e även separat montagebeskrivning för inklädnad. Inkoppling av rör ser olika ut beroende på om batteriet är försett med enkel- eller dubbelslinga på kylkretsen. Longus Batteri med enkelslinga Batteri med dubbelslinga 5. Montering av KB och V Montera rör för KB och V. Placering kan variera beroende på inklädnaden- och elkanalens utförande. e förslag nedan på rörplacering. örkonsol för väggmonterade V/KB-rör, finns som tillval (placering 2). VÄNTE HÖGE VÄNTE HÖGE Longus Mini Batteri med enkelslinga Alt. 1 Alt. 2 VÄNTE HÖGE Batteri med dubbelslinga Alt. 3 Alt. 4 VÄNTE HÖGE 2

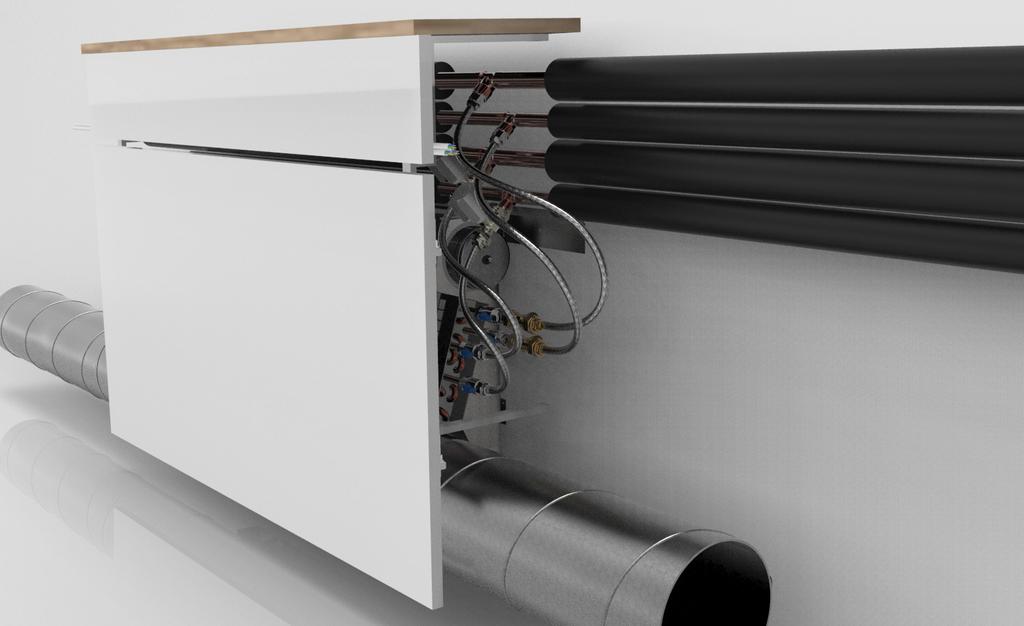

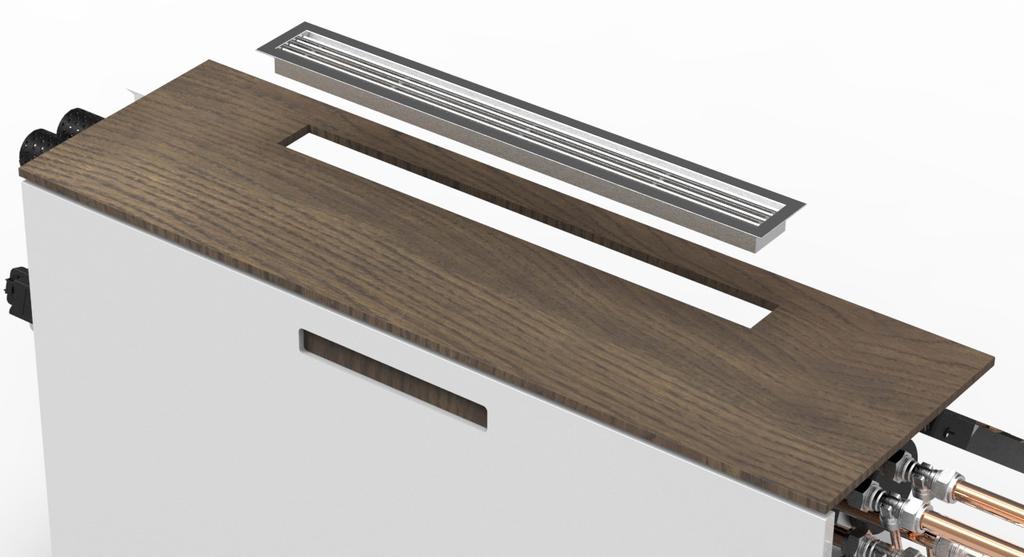

3 Om InventiAirs galler ej används, bör gallret för induktionsluft minst vara 0 mm brett och den totala längden bör vara apparatens längd mm. Gallret ska ha en fri area på >80% >0 Längd apparat e till att serviceluckan är åtkomlig efter färdigställt montage samt att induktionsluften får fritt utrymme till batteriet. 7. Montera elkanalisation Longus levereras utan inklädnad och elkanalisation. Inventi- Air kan dock lämna förslag på en helhetslösning via samarbetspartners. Justera luftriktningen Longus har som standard ställbara lameller i utloppet för att kunna rikta luftflödet och förändra flödesbilden. Lamellerna kan vid behov riktas individuellt för att på så sätt skapa en anpassad spridningsbild lokalt i apparatens närområde. 8. Montering av styr För montering av styr, se separat dokumentation. 9. Montera inklädnad Montera bänkskiva och övrig inklädnad. e separat dokumentation. 10. Montera gallret Montera det tillhörande gallret. Det har måtten B=0 mm och L= apparatens längd mm. 3

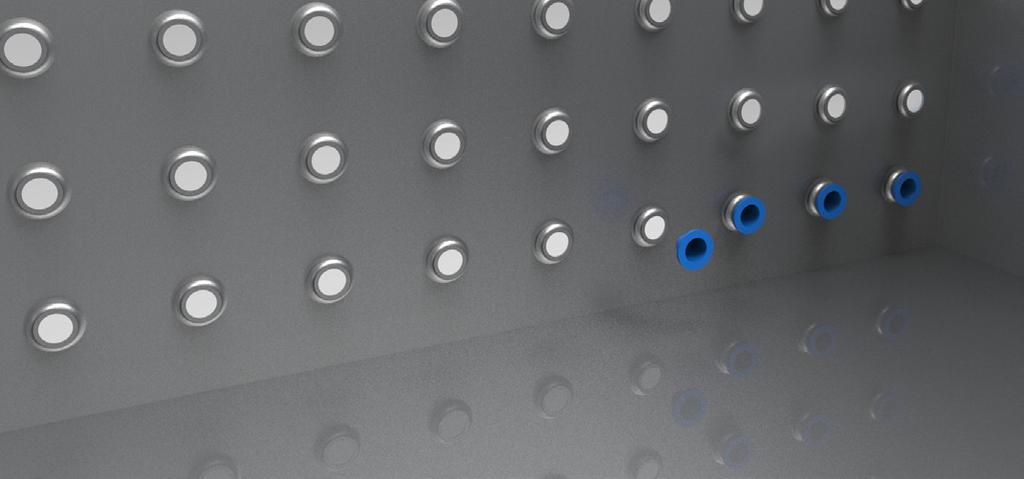

4 Injustering dysor Longus är fabriksinjusterad för rätt luftflöde och tryck redan vid leverans. Efterjustering av flöde eller tryck görs enkelt på plats genom serviceluckan på ovansida apparat, där dysorna pluggas till önskat flöde (se tabell nedan). Tillgängligt tryck i apparaten mäts i mätnippeln, placerad på locket på apparatens kortsida. Pluggningen ska spridas över hela apparatens längd och i första hand på den innersta raden. Efterbeställning av plugg görs via din InventiAir-kontakt. Kapacitet- & injusteringsdiagram (k-faktor per dysa är 0,04) Differenstryck (Pa) Maximalt antal öppna dysor (st) L=800 L=0 L= Ljudeffektsnivå Lp db(a) Diagrammet avser maxflöden, fullt öppen (opluggad). Longus kan levereras förinställd för angivet tryck och flöde. Luftflöde (l/s) Dimensioneringsexempel Varje dysa har en k-faktor = 0,04. För att beräkna hur många dyor som ska vara aktiva för önskat tryck och flöde, använd formeln Antal aktiva dysor = Qs/(K* P). Qs = sökt flöde, K = k-faktor, P = tillgängligt tryck i dysan Longus använder sig av dysor framtagna för att ge hög noggrannhet, samtidigt som dessa ger låga ljudnivåer även vid höga arbetstryck. Detta ger dig ett tyst don med ett stort arbetsområde. Angiven ljudtrycksnivå i funktionsdiagrammet är inklusive rumsdämpning 4 db(a), motsvarande en exvivalent ljudabsorptionsarea på 10m 2 abine. Korrigering av ljudtrycksnivå (Lp) till ljudeffektsnivå (Lw) i respektive oktavband* Egendämpning i oktavbanden* Hz Hz 7 4

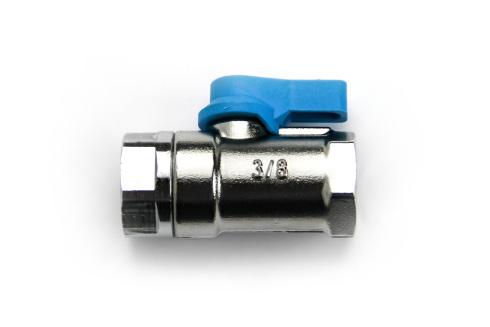

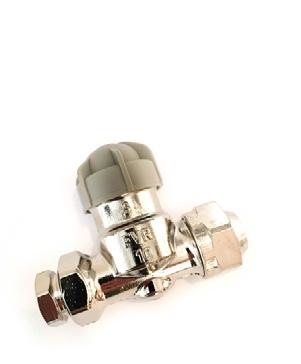

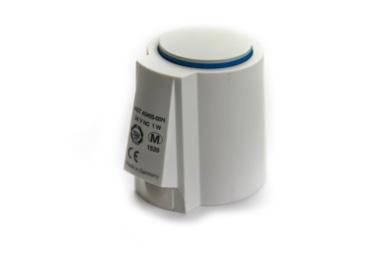

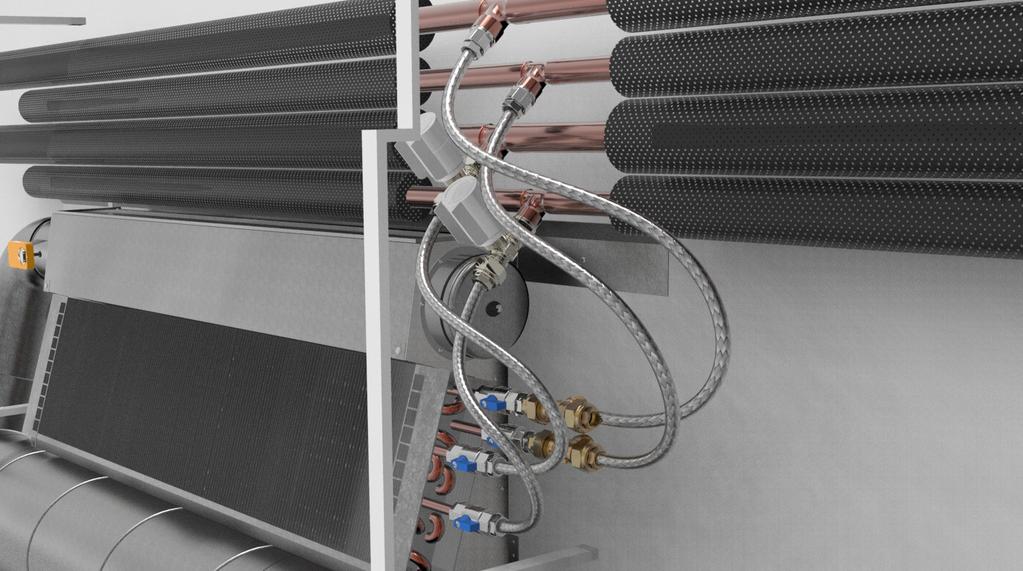

5 Injustering kyl- & värmeventiler Kyl- & värmeventilerna kan fås förinställda vid leverans. Ventilen kan även injusteras på plats. kötsel/rengöring Longus innehåller inte några rörliga delar och rengörs enkelt med en fuktad trasa. Dysor och batteri är enkelt åtkomliga via en demonterbar servicelucka på ovansidan av apparaten. Kanalsystem är rensbart via en lockad luftanslutning. Batteriets lameller rengörs försiktigt med damsugare försett med ett mjukt borstmunstycke. Vid batteribyte lossas skruvarna på varje batterifäste och batteriet lyfts av. Damm och smuts från rumsluften kan påverka produktens kapaciteten och bör därför avlägsnas vid behov. Intervallet för rengöring beror på i vilken miljö produkterna är monterade och kan normalt variera från 2-6 år. Ventiler & anslutningspaket tyr & reglerventil FV-10 inkl klämringskoppling DN Luftare (manuell) Luftare NC inkl push-fit DN Dimensionering Vid användandet av InventiAir-tekniken åtgår en avsevärd mindre mängd tillförd energi till rummet jämfört med ett traditionellt omblandande system. Kontakta din InventiAirkontakt för dimensioneringshjälp. Avstängngsventil TA400 inkl klämring DN Anslutningsslang Oxy L=400 rör DN / push-fit DN (diffusionstät) Oxy L=400 rör DN / rör DN (diffusionstät) tälldon 24V NC - pulsmodulerande digital on/off reglering 24V 0-10V NC - modulerande analog reglering Transformator torlekar mellan VA 24V, stickpropp eller fast anslutning 5

6 Mått (kanaldimension Ø) Produktnamn Höjd (H) Längd (L) Längd (L 1 ) Bredd (B) Ansl. vatten Ansl. vent Longus Longus Longus L 142 L 1 47 Produktnamn Höjd (H) Längd (L) Längd (L 1 ) Bredd (B) Ansl. vatten Ansl. vent Longus Mini Longus Mini Longus Mini L L 6
