Spiskåpa Pandora Green Flow Montage- och injusteringsinstruktion

Transkript

1 Montage och injusteringsinstruktion Spiskåpa Pandora Green Flow Montage och injusteringsinstruktion Montering Väggkonsol 1. Montera väggkonsol PGFZ01 där spiskåpan ska vara. Råd om hur spiskåpan ska placeras i förhållande till överskåp finns i databladet. Väggkonsolen + spiskåpans djup skall vara lika med skåpsdjupet. Välj fästelement efter aktuell vägg. Placera väggkonsolen enligt någon av vidstående skisser (bild 1 och 2). Bild 1. Bild Tag upp hål i eventuellt skåp över spiskåpan för ventilationskanal och elkabel (bild 3). Breddmått 165 mm Djupmått 217 mm Toppvy 165 Urtag i överskåpets botten min 217 Spiskåpa Konsol Vägg Bild 3. 1

2 Montage och injusteringsinstruktion Montage av spiskåpa 1. Packa upp spiskåpan och kontrollera att den är oskadd. 2. Demontera serviceluckan som sitter på fronten. 3. Demontera fettfiltret. 4. Häng upp kåpan på väggkonsolens bultar och lås med de medlevererade kupolmuttrarna. 5. Sätt i transformatorn i vägguttag. (Dock aldrig innan spänningsprovning av anläggningen är utförd). 6. Anslut ventilationskanal eller godkänd slang. 7. Kontrollera att belysningen tänds och att forceringen öppnar när fronten dras ut. 8. Återmontera fettfilter. 2

3 Montage och injusteringsinstruktion Montage av skåpslucka i servicelucka 1. Montera serviceluckan. 2. När angränsande skåpluckor är injusterade monteras skåpsfronten på serviceluckan. Fixera luckan med två tvingar i nederkant på fronten. Kontrollera att skåpsfronten är centrerad. Justera höjden så att luckans överkant är lika med överkant på intilliggande skåpsluckor. De ska sitta i våg. Observera att luckan inte får vara högre än spiskåpans överkant. Om det finns ett överskåp över spiskåpan skall skåpsfronten vara i linje med spiskåpans överkant. 3. Markera med märkpenna i några av serviceluckans skruvhål. 4. Ta ner servicelucka och skåpsfront. 5. Montera eventuella handtag. 6. Fäst skåpsluckan med medföljande montageskruv. Dessa skruv passar i de flesta skåpsfronter. Om skåpsluckan skulle vara extra tunn, så tar LGG inget ansvar för om skruven går igenom. 7. Montera servicelucka med skåpsfront. Vid gasspis Observera att vid gasspis finns det myndighetskrav att spiskåpan måste vara minst 65 cm över spishällen. 3

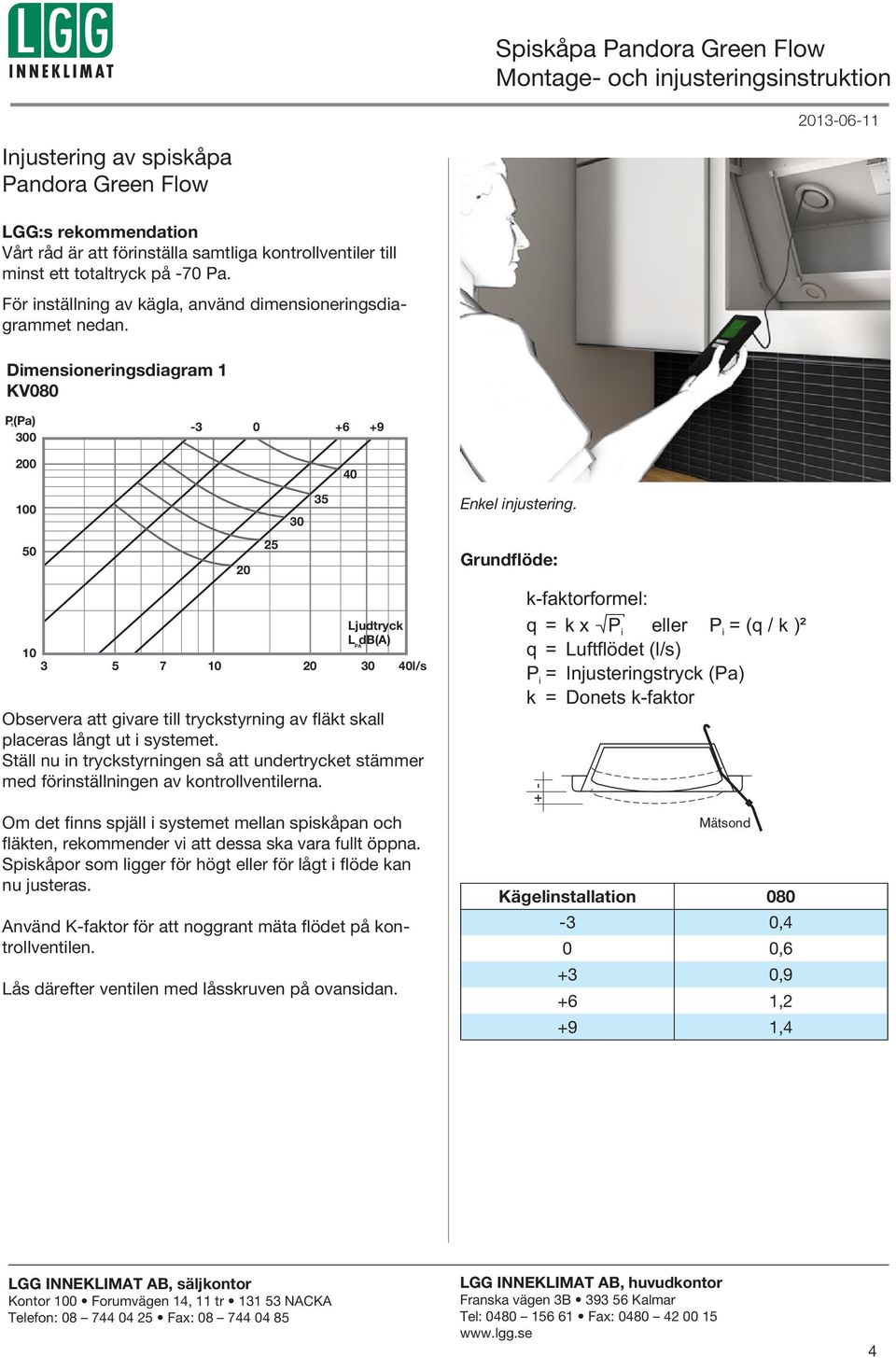

4 Montage och injusteringsinstruktion Injustering av spiskåpa Pandora Green Flow Drift och underhåll KV LGG:s rekommendation ALLMÄNT Vårt råd är att förinställa samtliga kontrollventiler till minst ett totaltryck på 70 Pa. Dessa produkter är levererade av Klimatbyrån AB. Om produkten För inställning är defekt av eller kägla, skadad använd kontakta dimensioneringsdiagrammet kontor. något av Klimatbyråns nedan. INJUSTERING Dimensioneringsdiagram 1 KV080 Injustering görs med mätsond och luftflödet beräknas med hjälp P(Pa) av kfaktor enligt vidstående formel. Ventilkäglans t läge beaktas. Efter injustering demonteras donet och 200 ventilkäglans läge låses med muttern på spindeln. SKÖTSEL 30 Ventilen rengörs vid behov med en lätt fuktad trasa, eventuellt med ett milt rengöringsmedel 20 utan ammoniak. Vid rensning av kanalsystem demonteras ventilen genom att den vrids medurs. ØA Lås därefter ventilen med låsskruven på ovansidan. B C Ød Ljudtryck L db(a) PA Enkel injustering. Grundflöde: kfaktorformel: q = k x P i eller P i = (q / k )² q = Luftflödet (l/s) P i = Injusteringstryck (Pa) k = Donets kfaktor + Mätsond ÖVRIG DOKUMENTATION l/s Byggvarudeklaration (BVD) och kfaktorhäfte finns att hämta på vår hemsida Observera att givare till tryckstyrning av fläkt skall placeras långt ut i systemet. Ställ nu in tryckstyrningen så att undertrycket stämmer Mått med KVförinställningen av kontrollventilerna. Storlek ØA B C Ød 080 Om det 108 finns spjäll 15 i 59 systemet 80 mellan spiskåpan och fläkten, rekommender vi att dessa ska vara fullt öppna Spiskåpor som ligger för högt eller för lågt i flöde kan nu justeras Använd 244 Kfaktor 20 för 111 att noggrant 200 mäta flödet på kontrollventilen. kfaktor KV version E Kägelinstallation Kägelinst. kfaktorer , ,3 0, ,7 0, ,8 3,4 1,2 3, ,9 2,2 4,0 1,4 4,2 3 0,4 0 0,6 +3 0,9 +6 1, , ,2 1,6 1,9 2,2 2,5 2,8 2,6 3,0 3,4 3,8 4,2 4,5 LGG Inneklimat Mätnoggrannhet AB, huvudkontor ±7% 4,5 4,9 5,4 5,9 6,4 6,7 7,4 4,8 5,4 6,5 7,2 7,9 8,4 9,2 10, ,5 4
