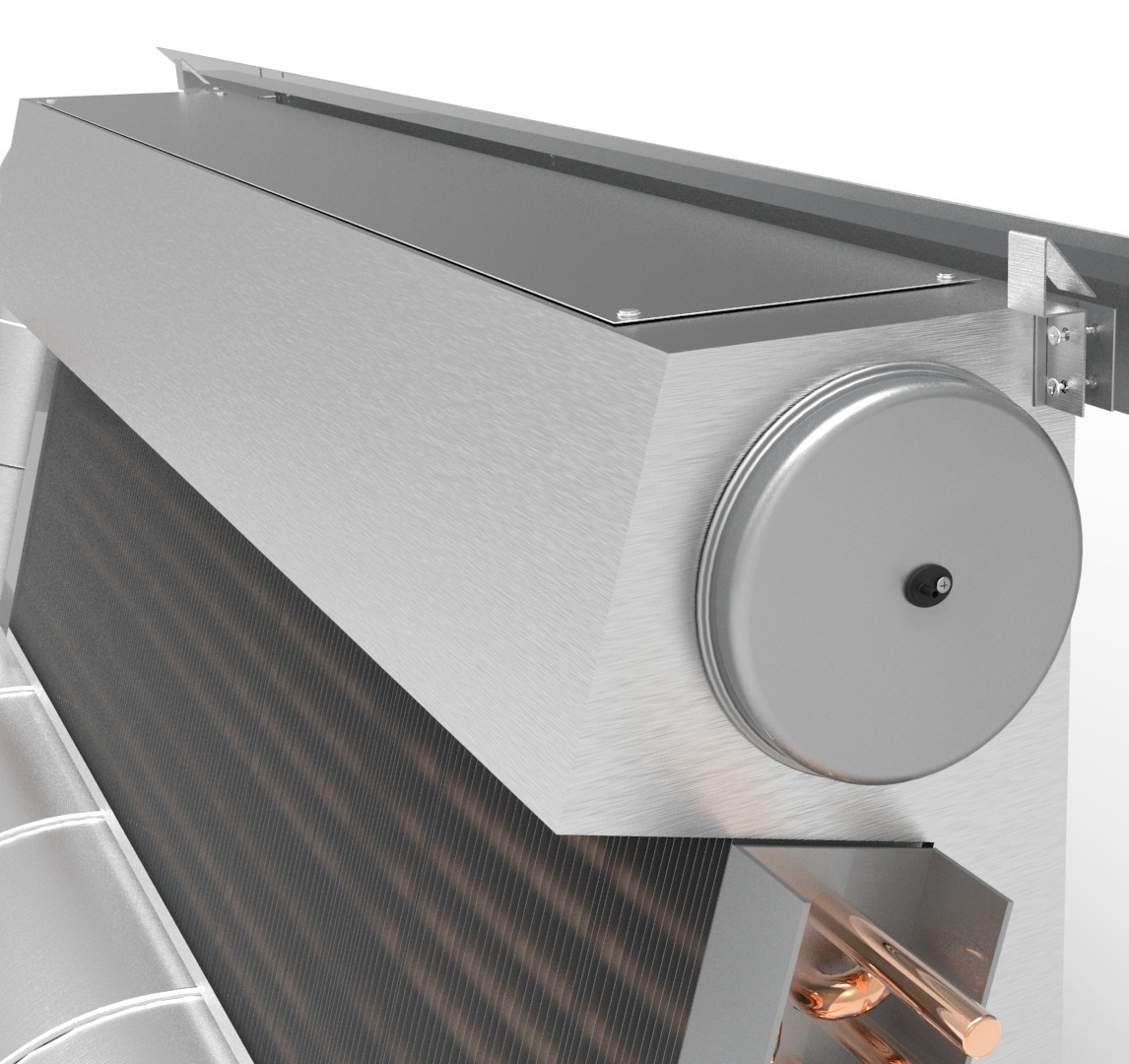

1 LONGUS Monteringsbeskrivningar Fasadapparat för väggmontage Komponenter Longus med tillhörande kyl- och värmebatteri (stl 800, 0 eller 00 mm lång) Åndlock med mätnippel (ansl. Ø ) Montageskena (tillval) Tillbehör Anslutningspaket: Styr: 2 x Luftare DN 2 x slang 300 (till luftare) 2 x ventil DN 2 x slang 300 (till ventil) Se separat dokumentation Montera lådan Används väggskena, så monteras denna först i de förborrade hålen i skenan. Sätt fast medföljande hakar på de övre av apparatens förmonterade sidofästen (A). Häng apparaten på väggskenan samt skruva fast den i väggen i de nedra sidofästena. Montera LONGUS så att det minst finns 0 mm fritt utrymme under kanal/apparat (gäller vid matarkanal mm). B ca 580 ca 620 A 0 0 O 160 O 200 1

2 Montera vattensnslutningar Skjut på luftare på kylan & värmens retur. därefter monteras flexibel slang med röranslutning DN in på luftaren. Föslag på KB, VS & ventilation. Flexibel slang med push-open koppling DN monteras direkt på anslutningens tillopp (kyla + värme). OBS!! Se till så att kopplingen trycks i botten. Se till att serviceluckan är åtkomlig efter färdigställt montage samt att induktionsluften får fritt utrymme till batteriet. Lucka KB retur VS retur KB tillopp VS tillopp 2

3 Montera gallret Gallret för induktionsluft bör vara minst mm brett och apparatens längd mm, samt ha en fri area på >80% Gallret placeras i fönsterbänkens öppning och kan fästas med skruv om då behövs. Injustering dysor LONGUS är fabriksinjusterad för rätt luftflöde och tryck redan vid leverans. Efterjustering av flöde eller tryck görs enkelt på plats genom serviceluckan på ovansida apparat, där dysorna pluggas till önskat flöde (se tabell nedan). Efterbeställning av plugg görs via din InventiAir-kontakt. Längd apparat > Tillgängligt tryck i apparaten mäts i mätnippeln, placerad på locket på apparatens kortsida. Kapacitet- & injusteringsdiagram (k-faktor per dysa är 0,04) Differenstryck (Pa) Maximalt antal öppna dysor (st) L=800 L=0 L= Ljudeffektsnivå Lp db(a) Luftflöde (l/s) Dimensioneringsexempel Varje dysa har en k-faktor = 0,04. För att beräkna hur många dyor som ska vara aktiva för önskat tryck och flöde, använd formeln Antal aktiva dysor = Qs/(K* P). Qs = sökt flöde, K = k-faktor, P = tillgängligt tryck i dysan Longus använder sig av dysor framtagna för att ge hög noggrannhet, samtidigt som dessa ger låga ljudnivåer även vid höga arbetstryck. Detta ger dig ett tyst don med ett stort arbetsområde. Angiven ljudtrycksnivå i funktionsdiagrammet är inklusive rumsdämpning 4 db(a), motsvarande en exvivalent ljudabsorptionsarea på 10m 2 Sabine. Korrigering av ljudtrycksnivå (Lp) till ljudeffektsnivå (Lw) i respektive oktavband* Egendämpning i oktavbanden* Hz Hz 3

4 Injustering spridningsbild LONGUS har som standard ställbara lameller i utloppet för att kunna rikta luftflödet och förändra flödesbilden. Lamellerna kan vid behov riktas individuellt för att på så sätt skapa en anpassad spridningsbild lokalt i apparatens närområde. Lamellerna är synliga (sticker ner 10 mm utanför apparat). Hygien/rengöring LONGUS rengörs enkelt med en fuktad trasa. Dysorna (injustering) är enkelt åtkomliga via en demonterbar servicelucka på ovansidan av apparaten. Galler och batteri demonterasvid batteribyte lossas skruvarna på varje batterifäste och batteriet lyfts av. Efetrbeställning av plugg görs via din InventiAir-kontakt. Dimensionering Vid användandet av InventiAir-tekniken åtgår en avsevärt mindre mängd tillförd energi till rummet jämfört med ett traditionellt omblandande system. Kontakta din InventiAirkontakt för dimensioneringshjälp. Injustering kyl- & värmeventiler Kyl- & värmeventilerna kan fås förinställda vid leverans. Ventilen kan även injusteras på plats. 4

5 Mått (mm) Produktnamn Höjd (H) Längd (L) Längd (L 1 ) Bredd (B) Ansl. vatten Ansl. vent LONGUS LONGUS LONGUS L 142 L 1 4 5
