1 lindab comfort Plexus 360º naturligt-vis

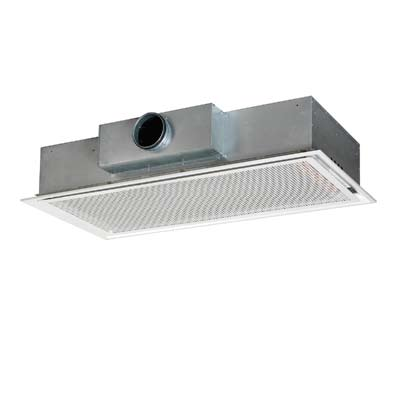

2 Plexus Comfortenheten Plexus kombinerar klimatbafflarnas kyl-, och värme-funktion med tilluftsdonens inblåsningsteknik. Genom att dessutom tillföra luften i ett 360 spridningsmönster istället för i ett traditionellt 4-vägsmönster ger Plexus ca 30% kortare kastlängder. Det naturliga är det mest optimala. Genom att på ett helt optimerat sätt sprida luften ut i alla riktningar skapas kortast tänkbara kastlängder. Utföranden Plexus finns som Plexus I 60 och I 120 för integrerat undertaksmontage i T24 Lay-in. Plexus X finns i samma storlekar som I men passar i t.ex. Kant D undertak. Plexus M 60 är en Magnum model för integrerat undertaksmontage i T24 Lay-in, med större batteri och nedsänkt bottenplåt. Plexus F 60 är en frihängande modell med samma batteri och nedsänkta bottenplåt som Plexus M. Inom kort kommer även en model för större luftflöden lanseras. Plexus kan fås med anslutning i sida eller i topp och är som standard klar för såväl kyla, värme samt ventilation. Tack vare Plexus unika lamellsystem för solfjäderformad inblåsning i 360 grader skapas mycket korta kastlängder. Liksom solrosens många blad så har Plexus många utföranden och möjligheter.

3 Optimalt spridningsmönster Tack vare att luften inte tillförs i parallella strålar utan solfjäderformat runt om hela comfortenheten så får luftstrålarna aldrig en chans att tryckas samman och förlängas med långa kastlängder som följd. De väsentligt mycket kortare kastlängderna (30%) kan i många fall leda till att fler comfortenheter får plats i rummet och mer effekt kan därmed kylas bort. Med Plexus skapar ni förutsättningar för lägre lufthastigheter i vistelsezonen och ett dragfritt inneklimat på det mest naturliga sätt. I de allra flesta fall når man optimala lufthastigheter bäst genom att tillföra luften i 360 graders inblåsningsmönster. Skulle man ändå behöva rikta luften åt något håll så behålls i Plexus ändå alltid principen med inblåsning i solfjäderformade luftstrålar så att optimala lufthastigheter eftersträvas även om man väljer att flytta luft från en sida till en annan.

4 11 Plexus förinställd Som standard levereras Plexus förinställd för ett visst luftflöde vid angivet tryck. Detta gör att produkten, då den kommer till arbetsplatsen, bara är att montera och sedan är anläggningen klar att köra igång. Tiden för injustering minimeras därmed. Nedan framgår måttuppgifter för de olika varianterna. För infällt Plexus I/X 60 undertaksmontage. För infällt undertaksmontage Plexus I/X 120 och större effekt. Plexus, 600 x 1200 Plexus, 600 x (600) Måtten inom parentes avser Plexus X. Måtten inom parentes avser Plexus X. Plexus Magnum Luftanslutning B Luftanslutning A För infält montage, kompakt Plexus M utförande och extra effekt Med Plexus i Magnumutförande kyler man 58 bort ytterligare 17% effekt i jämförelse med 30 Plexus I/X. 593 Vattenanslutning 5 Bottenplåten är nedsänkt för att ge plats för ett kraftfullare batteri.

5 Dimensionering, effekt P [W] K 10 K 8 K 400 Kyleffekt tillförd i ventilationsluften (W) K 1. Börja med att beräkna vilken erforderlig kyleffekt som behöver tillföras i lokalen för att ge en viss temperatur. Lindabs klimatsimuleringsprogram TEKNOsim är en utmärkt hjälp för detta. 2. Beräkna, alternativt läs ut ur diagram 1 vilken kyleffekt som tillförs genom ventilationsluften. 3. Återstående kyleffekt skall kylas bort med Plexus vattenkrets ,0 q V [l/s] q V [m 3 /h] Diagram 1, effekt luft. 4 K För att utläsa effekten ur diagrammen 2,3 eller 4 gör enligt följande: Sätt in aktuellt luftflöde på diagrammets nedre axel (X-axeln) och följ flödeslinjen rakt upp till aktuellt tryck (statiskt tryck över dysorna). Rakt ut åt vänster läser man sedan av effekten per grad undertemperatur (medelvattentemp. rumstemp.). 20,0 Exempel: Hur stor effekt har en Plexus I 60 vid luftflöde 20l/s och 60 Pa? Temperaturdifferens medeltemperatur vatten och rum = 10 C. Ur diagrammet läses 46 W/ C. 10 graders t leder alltså till en effekt på 10 x 46 = 460 W från vattenkretsen. För produktens fulla effekt adderas kyleffekten från ventilationsluften enligt ovan. 20l/s x 1,2 x 6 = 144 W Totalt = 604 W. p [Pa] I/X/F/M60 I/X120 G/H60 p [w/k] p [w/k] 60,0 50,0 40,0 30,0 40 Pa 60 Pa 80 Pa 100 Pa 120 Pa q Diagram 2, Plexus I/X 60 V [l/s] 90,0 80,0 70,0 60,0 50,0 40 Pa 60 Pa 40,0 80 Pa 100 Pa 120 Pa 30, q Diagram 3, Plexus I/X 120 V [l/s] ,0 60, q V [l/s] q V [m 3 /h] Diagram 0. Skillnad mellan totaltryck i inloppet och statiskt tryck före dysan. Ovanstående tryck adderas till det statiska trycket före dysorna som läses i diagram 2-4, för att komma fram till vilket erforderligt totaltryck som krävs innan produkten. Detta totaltryck går man sedan in i ljuddiagrammen 5-6 på nästa sida med. p [w/k] 50,0 40,0 40 Pa 60 Pa 30,0 80 Pa 100 Pa 120 Pa 20, q Diagram 4, Plexus M/F 60 V [l/s]

6 11 Dimensionering, ljud Ljudeffektnivån från Plexus utläses ur diagram 5/6 (Ljudtrycksnivå L PA vid 10 m 2 Sabine, d.v.s. 4 db(a) rumsdämpning utläses ur värdena inom parentes i diagrammet). I exemplet här intill blir ljudeffektnivån L WA = ca: 27 db(a) vilket alltså innebär L PA = 23 db(a) vid 4 db rumsdämpning (10 m 2 Sabine). Comfortenhetens egendämpning L från kanal till rum, inklusive ändreflektion, anges i nedanstående tabell. Diagram 5, Ljudeffektnivå L WA för Plexus I/X/M 60. Ljudtrycksnivå L PA vid 10 m 2 Sabine, d.v.s vid 4 db rumsdämpning anges inom parentes. p t avser totaltryck i inloppet. Egendämpning L Plexus 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz I/X/F/M Beställningsexempel Diagram 6, Ljudeffektnivå L WA för Plexus I/X 120. Ljudtrycksnivå L PA vid 10 m 2 Sabine, d.v.s vid 4 db rumsdämpning anges inom parentes. p t avser totaltryck i inloppet. Luftanslutning B Produkt Plexus I A Typ Vattenanslutning (mm) Luftanslutning (mm) Anslutningsalternativ Statiskt tryck före dysorna (Pa) Luftflöde (l/s) Luftanslutning A ( A5=luft i sida, vatten i sida, B5 = Luft från toppen, vatten i sida ) 593 Vattenanslutning 5

7 Hygien Plexus är som standard försedd med renslucka så att merparten av produkten kan rengöras och likaså att åtkomst till kanalsystemet säkerställs. Som tillval kan man även få Plexus med fällbart batteri så att man kommer åt att göra rent runt om. Batteriet fälls enkelt ned och åtkomst skapas till hela comfortenheten. När man öppnar rensluckan skapas fri åtkomst till stora delar av produkten samt till kanalsystemet. Plexus & tillbehör Regula combi Till Plexus finns en hel del styrmöjligheter i Lindabs rumsregulator Regula Combi som kan fås inbyggd i modellerna M och F eller som extern regulator som visas på bilden. Dessutom kan Regula Secura erbjudas för kondensskydd samt Regula Connect för sammankoppling av flera comfortenheter styrmässigt. Med Regula Combi kan Plexus kyl-, och värmeställdon styras i sekvens och hela rummets klimatbehov kan då enkelt hanteras i en enda rumsregulator. Batteri med Drypac Plexus kan även erhållas med Drypac för att möjliggöra ett större effektuttag genom att köra kyla under daggpunkten. Plexus & Lindab Safe Click Plexus är som standard försedd med Lindab Safe Click vilket gör användande av skruv eller popnit överflödigt och ger ett rekordsnabbt montage av comfortenheterna.

8 Rätt till konstruktionsändringar förbehålls. Oktober Vi förenklar byggandet... Lindab Sverige AB Comfort
