1 KYLBAFFEL IQ STAR STELLA TEKNISKA DATA

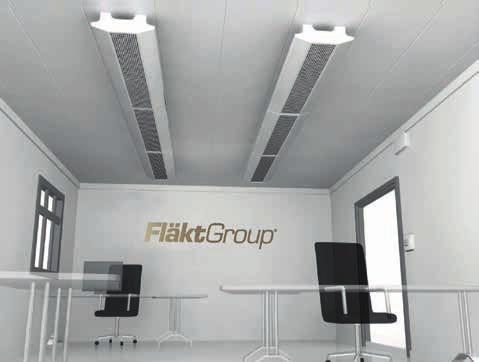

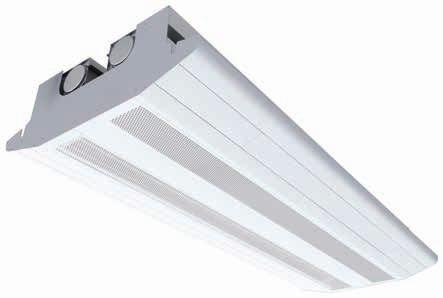

2 2 IQ Star STELLA - Tekniska data KYLBAFFEL IQ STAR STELLA Kylbaffel IQ Star STELLA är en multiservicekylbaffel för ventilation, kyla och värme som löser de flesta klimatbehov. Kylbaffeln är konstruerad att klara mycket stora kyleffeker som genom god inblandning med rumsluften ger hög komfort och låga hastigheter i vistelsezonen. Stella är avsedd för frihängande montage och kan förses med en mängd funktioner till en komplett, multifunktionell kylbaffel. STELLA är förberedd för indirekt- och direkt belysning, styr- och reglerutrustning, Energy Control, luftriktare FPC, funktion för högt luftflöde och värme. Dessutom är den konstruerad så att det finns utrymme för sprinklergenomföringar, kablage, högtalare, närvarosensorer mm, samt att den kan seriekopplas upp till tre enheter. Utförligare beskrivning av funktioner finns i separata delar i katalogen. SNABBVAL Kyleffekt/aktiv m för läge 1-6, W/m Tilluftsflöde/aktiv m för läge 1-6, l/s, m Kyleffekt, W/m 3 4 Statiskt tryck, Pa Statiskt tryck, Pa HUVUDEGENSKAPER Sprinkler Högtalare FPC Högt luftflöde Styr- och Regler Belysning Energy Control Värme SPECIFIKATIONER Kylbaffel iq Star STELLA för frihängande montage. Mycket flexibel multiservicekylbaffel. Kan levereras med funktionerna belysning, styr- och reglerutrustning Energy Control, luftriktare, FPC, högt luftflöde och värme. Utrustad med patentsökta funktionen Energy Control. PRODUKTKOD EXEMPEL Frihängande tilluftsbaffel IQFF

3 IQ Star STELLA - Tekniska data 3 KAPACITETS- OCH LJUDDATA KYLEFFEKT FÖR TVÅVÄGS KYLBAFFEL VID STATISKT TRYCKFALL PÅ LUFTSIDAN 70 PA BAFFELLÄNGD = 1,8 M (BATTERILÄNGD = 1,5 M) Vattenflöde q w = 0.1 l/s Tryckfall vatten, Δp w = 5.0 kpa Dysa DEFINITIONER ESM = Energy Save Mode, BST = Boost Mode q l Tilluftsflöde, l/s q l Tilluftsflöde, l/s P luft Kyleffekt luft, l/s P tot Total kyleffekt, W P batt Kyleffekt för batteriet, W P battvärme Värmeeffekt för batteriet, W Δt Skillnad mellan rumsluftens temperatur och den genomsnittliga vattentemperaturen, C Δp w Tryckfall i vattnet, kpa Δt w ( C) = P batt (W) / 208 Δt w (US imperial) - Δt w ( F) = P batt (BTU/tim) / Ljudtrycksnivå i ett rum med 10 m² rumsabsorbering, db(a) L A10 q l, l/s P tot i W för Dt, C P batt i W för Dt, C L A10, db(a) ESM < < < < <20 6 BST BAFFELLÄNGD = 2,4 M (BATTERILÄNGD = 2,1 M) Vattenflöde, q w = 0.1 l/s Tryckfall vatten, Δp w = 6.1 kpa Dysa q l, l/s P tot i W för Dt, C P batt i W för Dt, C L A10, db(a) ESM 13, < < < < <20 6 BST BAFFELLÄNGD = 3,0 M (BATTERILÄNGD = 2,7 M) Vattenflöde, q w = 0.1 l/s Tryckfall vatten, Δp w = 7.4 kpa Dysa q l, l/s P tot i W för Dt, C P batt i W för Dt, C L A10, db(a) ESM 20, < < , < BST FÖRUTSÄTTNINGAR FÖR TABELLERNA MED KYLEFFEKT Baffelns totala kyleffekt P tot = batteriets kyleffekt, P batt + tilluftens kyleffekt, P luft. Tabellerna förutsätter ett statiskt tryck på luftsidan på 70 Pa. Tilluftens kyleffekt grundar sig på 8ºC undertemperatur på tilluften jämfört med rumsluftens temperatur. Effekter för andra vattenflöden än 0,1 l/s eller vid andra tryck framgår av FläktGroup produktvalsprogram Select. OBS! Tabellerna på detta uppslag bygger på prov enligt EN Denna europastandard används av Eurovent vid certifiering av kylbafflar. VÄRMEEFFEKT FÖR TVÅVÄGS KYLBAFFEL VID STATISKT TRYCKFALL PÅ LUFTSIDAN 70 PA Se separat dokumentationsavsnitt för Värme. TEKNISKA DATA FÖR ANDRA STRÖMNINGSBILDER ÄN TVÅVÄGS LUFTSTRÖMNING Använd FläktGroup s produktvalsprogram Select för kylbafflar. LJUDEFFEKTSNIVÅ STELLA Korrektion K db Oktavband, medelfrekvens, Hz Tol ± Ljudeffektsnivåerna vid olika oktavband erhålls genom att räkna samman ljudtrycksnivån L A10, db(a), och oktavbandens korrektioner K okt i tabellen med hjälp av följande formel: L W = L A10 + K okt Korrektion K ok är medelvärdet för användningsområdet av kylbaffel STELLA. LJUDDÄMPNING Den genomsnittliga ljuddämpningen ΔL av kylbaffel STELLA från kanal till rum innehåller vid takmontering den anslutande kanalens mynningsdämpning. Ljuddämpning i baffelns tilluftskanal ΔL, db STELLA Oktavband, medelfrekvens, Hz Tol ±

4 4 IQ Star STELLA - Tekniska data MATERIAL OCH YTBEHANDLING, UTFÖRANDE OCH FUNKTION, PRODUKTVAL MATERIAL OCH YTBEHANDLING Kylbaffelstomme, sidoplåtar, bottenplåtar och gavlar består i huvud sak av förzinkad stålplåt medan undersidan i huvudsak består av aluminiumprofiler. Synliga delar är lackerade i vitt, standardfärg RAL 9010, vilket motsvarar NCS 0502-Y, glanstal 30. Batteri av kopparrör med anslutning Øy = 15 mm och aluminiumlammeller. Maximalt arbetstryck 1,6 MPa. UTFÖRANDE OCH FUNKTION Kylbaffel STELLA är avsedd för frihängande montage och kan med fördel monteras dikt mot bjälklager. STELLA är också förberedd för att monteras i serie med upp till tre bafflar. Dessutom finns dummy-sektioner att välja som tillbehör. mellanlägen). Luftriktningen genom utloppspalten är snett uppåtriktad vilket ökar möjligheten att få vidhäftning vid taket och därmed en dragfri ventilation av rummet. Luftflödet kan enkelt ställas in genom den patentsökta funktionen Energy Control vilken också möjliggör olika luftspridning (tvåvägs, envägs och mellanlägen). För att ytterligare öka flexibiliteten kan EC förses med motordrivning, MEC (Motorized Energy Control). Genom denna plusfunktion får man ett system för behovsstyrd ventilation där baffeln i normaldrift är inställd på vald dyskonfiguration. Vid hög belastning (ökat behov av tilluft) öppnar baffeln upp till Boostläge via t. ex. tryckknapp eller CO 2 -givare. Med t. ex. installerad närvarogivare eller tryckknapp i rummet kan baffeln också programmeras att gå ned till Energisparläge, ESM (Energy Saving Mode) vilket innebär ett minflöde på tilluften. Vid olika inställning av Energy Control, på respektive sida av kylbaffeln, krävs ett spjäll vid varje luftanslutning för att kunna göra injustering av luftflödet. Se även separat katalogdel om EC / MEC. STELLA är en Multifunktionskylbaffel där det finns en mängd funktioner att välja till som standard plus att konstruktionen är sådan att det går att anpassa för specialtillbehör. I standardutförande är Stella förberedd för indirekt- och direkt belysning, styr- och reglerutrustning, Energy Control (EC / MEC), luftriktare FPC, funktion för högt luftflöde, värme och sprinkler. Dessutom är den konstruerad så att det finns utrymme för rördragning, kablage, högtalare, rökdetektorer, närvarosensorer mm. Luftningsnippel väljs i huvudkod, men kan inte kombineras med seriemontage. För att underlätta åtkomst av anslutningar och reglage samt underlätta vid rengöring kan bottenplåtarna och sidoplåtarna tas bort. Vid seriekoppling av kylbafflar är dessa förberedda för seriekoppling av luft samt för parallellkoppling av vatten, se bild på produktkodsidan. TEKNISKA DATA OCH DIMENSIONERING För dimensionering av kylbafflar använd FläktGroup s produktvalsprogram Select. Kontakta vårt närmaste säljkontor för vidare information.

5 IQ Star STELLA - Tekniska data 5 SERIAL CONNECTION OF CHILLED BEAMS SERIEKOPPLING Montering av kylbafflar i serie Kylbafflar som ska monteras i serie med andra kylbafflar specificeras redan i produktkoden om det är första, mitten eller sista baffel i serien. På det sättet är de förberedda vid leverans och kan dockas ihop på byggplatsen. Som standard kan i produktkoden väljas att seriekoppla luften mellan bafflarna med vanlig Ø125 spirokanal som då medföljer. På vattensidan kommer bafflarna försedda med Ø22 mm kopparrör med flexibla slangar för dockning mot nästa sektion. På vattensidan är kylbafflarna parallellkopplade. Samtliga flexibla slangar är av typen push on vilket medför kortare installationstid. Luftningsnippel väljs i huvudkod, men kan inte kombineras med seriemontage. Seriekoppling av upp till tre kylbafflar är möjlig och som en tumregel bör lufthastigheten i de anslutande Ø125 mm spirokanalerna inte överstiga 3 m/s per anslutning för att inte överstiga L A10 = 35 db(a). I praktiken innebär detta ett luftflöde på cirka 37 l/s per anslutning det vill säga totalt 74 l/s till baffeln. DUMMYSEKTION I de fall då man önskar fylla ut en del av seriemontaget med en inaktiv del kan en sk. Dummysektion väljas som tillbehör. Denna kan på samma sätt som kylbafflarna placeras som första, mittersta eller sista sektion. I koden kan väljas att förbereda denna sektion med seriekoppling av luften, som då består av en monterad spirokanal. På vattensidan kan om så väljs i koden förberedas med Ø22 mm kopparrör med flexibla slangar för dockning mot nästa baffel/dummy. Dockningen sker på samma sätt som för seriemonterade kylbafflar med styrpinnar och låsskruvar. Vid installation av bafflar i serie monteras sidopanelerna bort och bafflarna placeras i linje på plant underlag. Bafflarna dockas ihop genom att skjuta dem mot varandra och se till att styrpinnarna går i avsedda spår mot anslutande kylbaffel. Därefter ansluts de flexibla vattenslangarna med rören på nästa kylbaffel och spirorören ansluts med motstående nipplar. Till sist skruvas enheterna ihop till tät skarv med hjälp av två låsskruvar.

6 6 IQ Star STELLA - Tekniska data MÅTT OCH VIKTUPPGIFTER, BELYSNING MÅTT OCH VIKT Baffellängd, (aaa) cm A B C D Vikt per meter kylbaffel kg/m Torrvikt 42.0 Vattenfylld med kyla 43.4 Vattenfylld med kyla och värme 43.8 STELLA MED DIREKT- OCH INDIREKT BELYSNING Baffellängd, cm Armaturlängd, mm Antal armaturer Effekt, W / / /54 Armatur levereras komplett med 800 mm lång sladd i båda ändar med Wieland kontakter för seriekoppling. Anslutningssladd är komplett med 6-polig Wieland GST 18 kontakt i båda ändar med dragavlastning

7 IQ Star STELLA - Tekniska data 7 PRODUKTKOD, TILLBEHÖR PRODUKTKOD SERIEKOPPLADE BAFFLAR TILLBEHÖR Frihängande tilluftsbaffel IQFF-aaa-b-c-d-e-f Upphängningsjärn QFAZ-21-bbb-cc Nominell längd i cm (aaa) 180, 240, 300 Längd (bbb) (aaa i kylbaffelkod) 180, 240, 300 Baffel typ (b) 0 = Singel 1 = Första 2 = Första 3 = Första 4 = Mitten 5 = Mitten 6 = Mitten 7 = Sista Baffeltyp (cc) 01 = STELLA (IQFF) Upphängningsöra Längd (aaa i kylbaffelkod) (bbb) Baffeltyp (cc) 01 = STELLA (IQFF) QFAZ-22-bbb-cc Förlängning (c) 0 = Standard, ingen förlängning Batteriutförande (d) 1 = Kyla 2 = Kyla med luftningsnippel på höger sida (endast b = 0-3) 3 = Kyla och värme 4 = Kyla och värme med luftningsnippel på höger sida (endast b = 0-3) Komfortkontroll (e) 1 = Med EC, normalt luftflöde 2 = Med EC, normalt luftflöde och FPC 3 = Med EC, högt luftflöde 4 = Med EC, högt luftflöde och FPC Kanalanslutning, mm (f) 1 = Ø125 2 = Ø160 Motoriserad Energy Control Inkopplade sidor (c) 1 = Båda sidor 2 = Höger sida 3 = Vänster sida Utförande (d) 1 = 24 V, 2-läges On/Off 2 = 230 V, 2-läges On/Off 3 = 24 V, 3-läges variabelt (e = 0; f = 0) Fabriksintälld dysinställning vid normalt driftsfall (e) 1-6 Dysinställning Fabriksintälld dysinställning vid aktiverat driftsfall (f) 1-6 Dysinställning IQAZ c-d-e-f

8 8 IQ Star STELLA - Tekniska data PRODUCT CODE Dummy IQAZ-25-bbb-cc-d-e NomInell längd i cm (bbb) 180, 240, 300 Utförande (cc) 00 = Singel d = 0,5 01 = Singel d = 0, 5 10 = Första d = 0, 5 11 = Första d = 0, 5 12 = Första d = 0, 5 13 = Första d = 1, 2, 6, 7 14 = Första d = 3, 4, 8, 9 15 = Första d = 1, 2, 6, 7 16 = Första d = 3, 4, 8, 9 20 = Mitten d = 0,5 21 = Mitten d = 0, 5 22 = Mitten d = 0, 5 23 = Mitten d = 1, 6 24 = Mitten d = 3, 8 25 = Mitten d = 1, 6 26 = Mitten d = 3, 8 27 = Mitten d = 0, 5 28 = Mitten d = 1, 6 29 = Mitten d = 3, 8 30 = Sista d = 0, 5 31 = Sista d = 0, 5 Komfortkontroll (e) 1 = Med EC, normalt luftflöde 2 = Med EC, normalt luftflöde och FPC 3 = Med EC, högt luftflöde 4 = Med EC, högt luftflöde och FPC 5 = Utan EC (endast för cc = 00, 10, 20, 30, 17-19, 27-29) 6 = Utan EC men med FPC (endast för cc = 00, 10, 20, 30, 17-19, 27-29) Anslutningar i mm (d) 0 = Ø125, utan vattenanslutning 1 = Ø125, Rör för kyla 2 = Ø125, Rör för kyla med luftningsnippel höger sida (endast för cc = 13, 15, 18) 3 = Ø125, Rör för kyla och värme 4 = Ø125, Rör för kyla och värme med luftningsnippel höger sida (endast för cc = 14, 16, 19) 5 = Ø160, utan vattenanslutning 6 = Ø160, Rör för kyla 4 = Ø125, Rör för kyla och värme med luftningsnippel höger sida (endast för cc = 14, 16, 19) 8 = Ø160, Rör för kyla och värme 9 = Ø160, Rör för kyla och värme med luftningsnippel höger sida (endast för cc = 14, 16, 19)

9 IQ Star STELLA - Tekniska data 9 Delkod IQAZ - cc Baffel (cc) 0 = Singel 1 = Första 2 = Mitten 3 = Sista Typ (cc) 0 = Utan kanal 1 = Kanal med stopp 2 = Kanal i serie 3, 4 = Kanal med stopp och vatten 5, 6 = Kanal i serie med vatten 7 = Seriekoppling med vatten 8, 9 = Spirorör med vatten Fabriksinställd Energy Control IQAZ-26-bb-c-d Baffeltyp (bb) 01 = Stella (IQFF) Fabriksinställning höger sida (c) 1-6 = Dysinställning Fabriksinställning vänster sida (d) 1-6 =Dyslinställning
