1 Blandningsbox för tvåkanalssystem Allmänt Blandningsbox för blandning av varm och kall luft i tvåkanalssystem. Snabbfakta Lågt tryckfall oberoende av spjällposition värme/kyla Kan levereras med elektriskt eller pneumatiskt ställdon Finns i sju storlekar Inspektionsglas för enkel funktionskontroll Snabbval F L Ö D E S O M R Å D E l/s vid Storlek 1,0 m/s m/s 7 m/s BLB i pneumatiskt utförande kan bara levereras i storlekarna

2 Teknisk beskrivning Utförande Blandningsboxen finns i en modell och sju storlekar. Boxen är tillverkad i galvaniserad stålplåt. Spjället i blandningsboxen har tätning av filterduk. Anslutningsstosarna är försedda med gummitätningar. Blandningsboxen levereras som standard med elektrisk motor av Belimos fabrikat, eller pneumatisk motor av egen konstruktion. Motorn sitter som standard monterad på kalluftssidan och är vid "0"-tryck eller 0 V stängd mot kalluftskanalen. Det är viktigt att ange det arbetsområde som styrspänningen skall vara inställd för. För rumstermostat RTC och system erimix skall inställningen vara 0-V, se under Specifikation för korrekt produktkod. Funktion I blandningsdelen (SP1) blandas varm och kall luft. Mängdförhållandet varm/kall luft regleras med ett spjäll i blandningsdelen. Spjällets position ställs in med motorn (ST) efter impulser från reglercentralen (RC1 och rumsgivaren GT1). Styrningen sker med elektronisk regulator eller lägesgivare med styrsystem 2- V eller 0- V (DC), se diagram för spjällposition i förhållande till inspänning. Efter blandningsdelen är det lämpligt att placera ett konstantflödesspjäll (SP2) eller ett spjäll för behovsstyrt luftflöde. Dessa spjäll behövs för att balansera ut den skillnad i luftflödet som kan uppstå om blandningsförhållandet mellan varm/kall ändras. Specialutförande Kontakta närmaste säljkontor för ytterligare information. Skötsel Blandningsboxen är utrustad med en inspektionslucka i plexiglas. Vid behov av rengöring bör en renslucka projekteras i blandningsboxens närhet. Miljö Byggvarudeklaration finns på Figur 1. Styrsignaler elektriskt ställdon Nedanstående diagram visar blandningspjällets läge i förhållande till styrsignalen, elektrisk. % är full kyla. 0% är full värme. För bästa reglering skall rumstermostaten vara inställd för blandningsboxstyrning, d.vs. ha sitt neutralläge vid V. På RTC väljs denna funktion med hjälp av handterminal LUNA T-CU. Se injusteringsanvisningen för RTC. Styrsignaler pneumatiskt ställdon Nedanstående diagram visar blandningsspjällets läge i förhållande till styrsignalen. % är full kyla. 0% är full värme. Exakt tryck som erfordras för att öppna respektive stänga spjället beror på montageläget. För horisontell spjällaxel gäller 3-13 Psi. 2 Rätten till konstruktionsändringar förbehålls

3 Kopplingsschema Styrsignal från rumstermostat kopplas på ingång Y (sladd märkt 3). Utgång U är en ärvärdessignal. Dimensionerande effektförbrukning: VA, gäller BLB motor och RTC. Dimensionering Ljudeffektnivå Diagrammen för de olika storlekarna visar den totala genererade ljudeffekten (L Wtot db), som funktion av luftflöde och tryckfall över spjället. Genom att korrigera L Wtot med korrektionsfaktoreran från tabell 1 erhålls ljudeffektnivåerna för respektive oktavband (L W = L Wtot + K OK ). Ljuddata BLB Tabell 1 Ljudeffeknivå BLB Korrektionsfaktor, K OK Figur 2.Kopplingsschema. Storlek Mittfrekvens (oktavband) Hz Tol. ± Rätten till konstruktionsändringar förbehålls

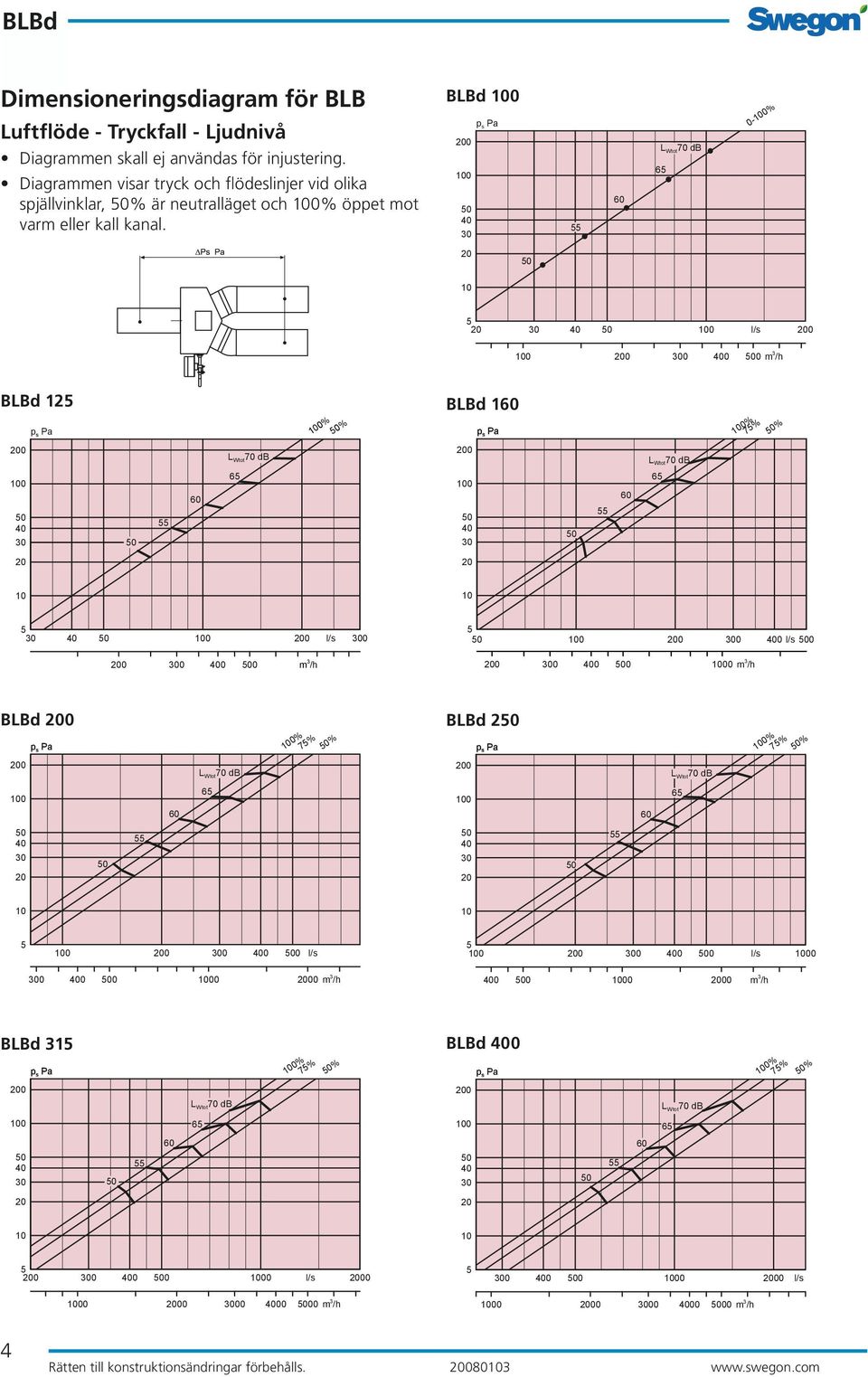

4 Dimensioneringsdiagram för BLB Luftflöde - Tryckfall - Ljudnivå Diagrammen skall ej användas för injustering. Diagrammen visar tryck och flödeslinjer vid olika spjällvinklar, % är neutralläget och % öppet mot varm eller kall kanal % l/s m 3 /h % % 0 % 7% % l/s m 3 /h l/s m 3 /h % 7% % 0 % 7% % l/s m 3 /h l/s m 3 /h % 7% % 0 p s % 7% % l/s m 3 /h l/s m 3 /h 4 Rätten till konstruktionsändringar förbehålls

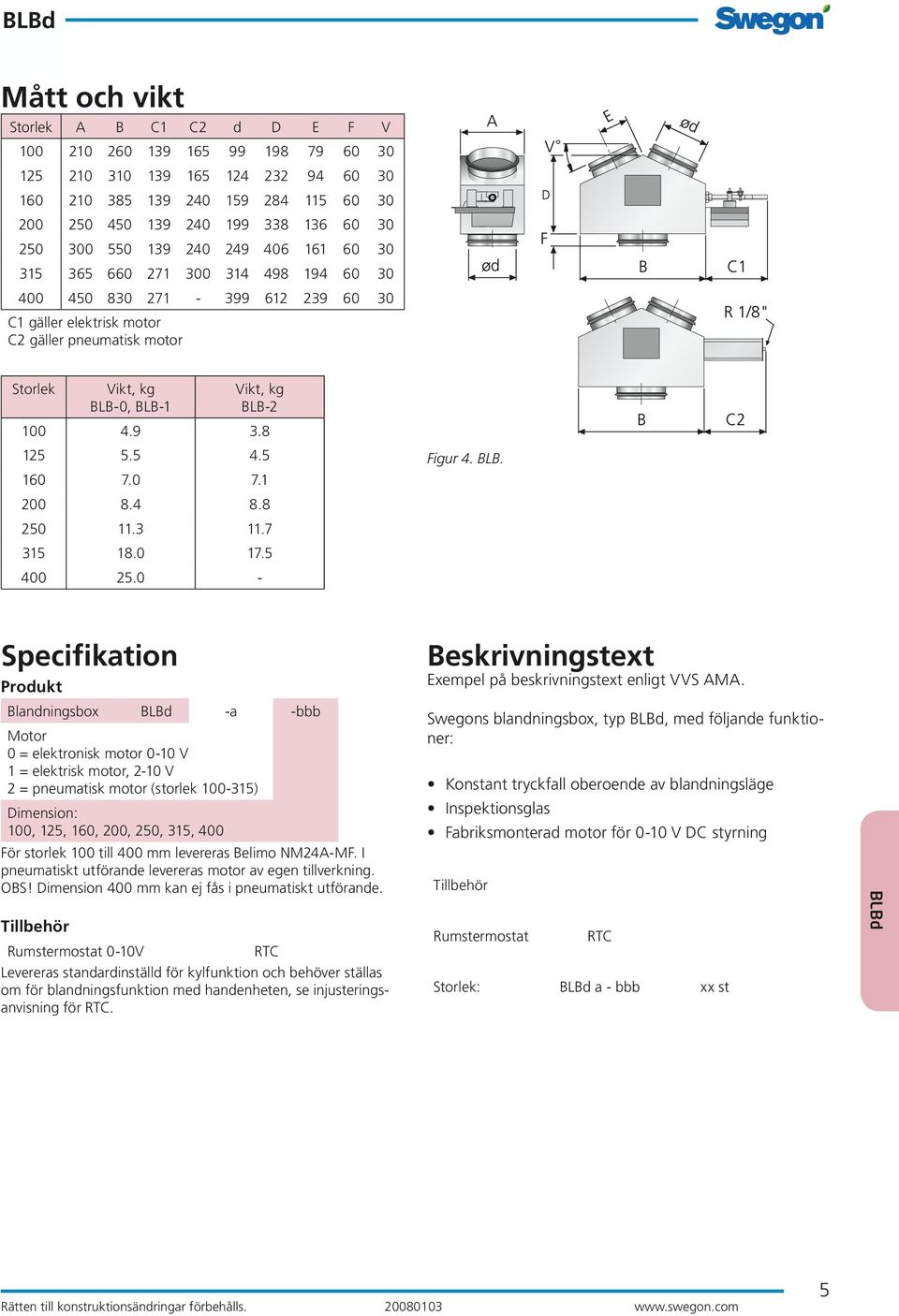

5 Mått och vikt Storlek A B C1 C2 d D E F V C1 gäller elektrisk motor C2 gäller pneumatisk motor Storlek Vikt, kg BLB-0, BLB-1 Vikt, kg BLB Figur 4. BLB Specifikation Produkt Blandningsbox -a -bbb Motor 0 = elektronisk motor 0- V 1 = elektrisk motor, 2- V 2 = pneumatisk motor (storlek -31) Dimension:, 12, 1, 0, 2, 31, 0 För storlek till 0 mm levereras Belimo NM24A-MF. I pneumatiskt utförande levereras motor av egen tillverkning. OBS! Dimension 0 mm kan ej fås i pneumatiskt utförande. Tillbehör Rumstermostat 0-V RTC Levereras standardinställd för kylfunktion och behöver ställas om för blandningsfunktion med handenheten, se injusteringsanvisning för RTC. Beskrivningstext Exempel på beskrivningstext enligt VVS AMA. Swegons blandningsbox, typ, med följande funktioner: Konstant tryckfall oberoende av blandningsläge Inspektionsglas Fabriksmonterad motor för 0- V DC styrning Tillbehör Rumstermostat RTC Storlek: a - bbb xx st Rätten till konstruktionsändringar förbehålls
