Elektronisk slav- och konstantflödesregulator för luftflödesreglering. Snabbval

Transkript

1 Elektronisk slav- och konstantflödesregulator för luftflödesreglering Allmänt Funktion KSA är en elektronisk slavregulator för luftflödesreglering med LONTALK-kommunikation Snabbfakta Statisk igensättningsfri flödesmätning Slavstyrs av upp till 5 enheter med luftflödet som parameter via LONTALK eller analogt (1 master) Finns även med temperaturmätning av frånluften för system erimix Finns även i isolerat utförande LONMARK -godkänd Finns i storlekar Ø till Ø0 samt de flesta förekommande rektangulära kanaldimensioner upp till 0 x 1 mm Kapslingsklass IP Snabbval F L Ö D E S O M R Å D E l/s Storlek Min Nom Max För minluftflödet gäller en flödestolerans av ±%. Rätten till konstruktionsändringar förbehålls

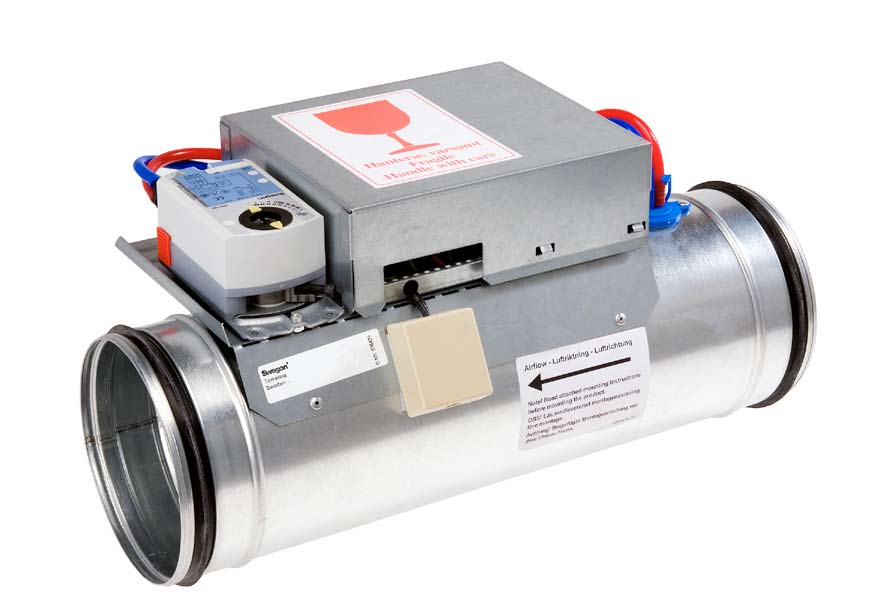

2 Teknisk beskrivning Utförande KSA finns som standard i cirkulärt utförande i dimension -0. Rektanglulära varianter byggs på jalusispjäll och kan tillhandahållas i de flesta på marknaden förekommande storlekar upp till 0-1. Cirkulär variant finns även i isolerat utförande för att passa mot ljuddämpare CLA/CLB, se figur 1. Cirkulära storlekar har avstängningsbart spjäll för täthetsklass 4, rektangulära i täthetsklass 3, skyddsklass enligt IP, och anslutning av operatörspanel KOP. KSA levereras som standard komplett monterad och konfigurerad för sitt ändamål som slavregulator eller konstantflödesregulator. KSA har inbyggd summering av luftflöden upp till 5 st masterenheter, gäller bara vid digital överföring av luftflöden. Vid användning i system erimix med frånluftstemperaturstyrning av tilluften levereras KSA med inbyggd temperaturgivare. Figur 1. KSA isolerat utförande och ljuddämpare CLA/CLB. Material och ytbehandling Alla plåtdetaljer är utförda i förzinkad stålplåt. Samtliga plastdetaljer är helt PVC-fria, i huvudsak används ABSplast. Tillbehör Operatörspanel KOP för avläsning av data. Fästsvep FSR för att underlätta demontering vid rensning av kanalsystemet. Montering KSA kan monteras i valfritt läge i tempererade utrymmen. I rensningspliktiga kanaler skall KSA anslutas till kanalsystemet med hjälp av fästsvep FSR. KSA skall alltid monteras med raksträckor. Elektrisk inkoppling sker enligt kopplingsschema KSA. Figur 2. KSA för rektangulära kanaler. Injustering KSA är konfigurerad på fabrik och får alla data för luftflöde via nätet (alternativt analogt) från masterenheten (KZM eller KRF). Skötsel Nedsmutsade produkter får endast rengöras genom dammtorkning eller dammsugning. Deklarationer Produkten är CE-märkt. CE-deklaration och Byggvarudeklaration finns att hämta på Standard uppfyller LONMARK Interoperability Guidelines och LONMARK Functional Profile: VAV Controller. 2 Rätten till konstruktionsändringar förbehålls

3 Projektering En utförlig projekteringsvägledning som beskriver hela e.r.i.c.-konceptet finns i teknikavsnittet. KSA (1) är en slavregulator för flödesreglering i grenkanaler. Se vidare KZM (2) eller KRF (2) som fungerar som masterenhet till KSA. Överföring av luftflöden från masterenheten kan ske antingen via LONTALK eller analogt via flödesgivaren på masterenheten. Vid digital överföring programmeras slavflödesavvikelserna i masterenheten, medan det vid den analoga överföringen sker i slavregulatorn. Vid digital överföring av slavflöden kan upp till 5 st masterenheter bindas till slavenheten som då summerar alla delflöden och reglerar mot summaflödet. KSA kan även användas som konstantflödesregulator, fristående eller uppkopplad mot ett LON-nät som ger möjlighet till övervakning och ändring av data. Figur 5. Montage. Figur 3. Slavreglering av luftflöde. 1. Slavflödesenhet KSA. 2. Masterenhet KZM eller KRF. Figur 4. Krav på monteringsutrymme. Figur 6. Raksträckekrav efter störning av böj eller T-stycke. Rätten till konstruktionsändringar förbehålls

4 Inkoppling KSA ansluts till matningsspänning 24 V AC och LONTALK enligt kopplingsschema. Krav på ledningsareor Matningsspänning till G och G0 vid max 6 A gäller ³1,5 mm 2. Signalledning från anslutna enheter max m med 0,7 mm 2. Anslutning till LONTALK TP/FT- Free Topology Channel skall ske med partvinnad kabel. Förklaringar till kopplingsschema Komponenter inom det prickstreckade området är fast monterade och inkopplade. Streckade linjer avser fabrikskopplade komponenter. 1. Flödesregulator KSA 2. Regulator KCP 3. Anslutning av operatörspanel KOP 4. Spjällmotor 5. Flödesgivare 6. Analog flödessignal 2- V från master Elektriska data Matningsspänning 24 V AC -% +%, - Hz För drift av KOP som ansluts via regulatorn krävs Effektförbrukning: KSA med operatörspanel KOP Digitala utgångar Totalt Omgivningstemperatur: > 23 V AC 8 VA max. 12 VA max. 16 VA Drift 0 C + C Lagring C + C Fuktighet Kapsling: Material max. 90% RH, icke kondenserande ABS/PC-plast Skyddsklass IP Ingångar för Z2 från master Mätområde Noggrannhet Utgång för Y2: Utspänningsområde Maximal strömstyrka Noggrannhet Nätverksprotokoll Kanal Neurontyp 2- V DC ±0,05 V 0- V DC 2 ma ±0,2 V LONTALK TP/FT-, 78 kbps 31, MHz LONTALK TP/FT- Rd Bk Gr Pk 24 V AC (G) 24 V AC (G0) Figur 7. Kopplingsschema Rätten till konstruktionsändringar förbehålls

5 Dimensionering Luftflödeskapacitet Produktens luftflödeskapacitet är viktig i projekteringen när luftflödesmätning ingår i produkten, se diagram. Det normala arbetsområdet ligger mellan 1,5-7 m/s i kanalen. Den reglertekniska övre gränsen ligger vid ca 13 m/s, men ger då avsevärt ökade tryckförluster och ljudproblem. Rätten till konstruktionsändringar förbehålls

6 Ljudeffektnivå Diagrammen för de olika storlekarna visar den totala ljudeffekten (L Wtot db), som funktion av luftflöde och tryckfall över spjället. Genom att korrigera L Wtot med korrektionsfaktorerna från Tabell 1 erhålls ljudeffektnivåerna för respektive oktavband (L W = L Wtot + K ok ). Tabell 1 Korrektionsfaktor K OK för KSA Storlek Mittfrekvens (oktavband) Hz KSAb Transmitterat ljud Det från KSA transmitterade ljudet beräknas enligt formel; L Wut = L Wkanal + K trans Data avser oisolerad KSA och är relaterat till den kanallängd som KSA utgör. Tabell 2 Korrektionsfaktor K OK för KSA med ljudfälla CLA längd 0 mm storlek -125 och 0 mm för storlek 1-0. För storlek 0 gäller raksträcka 2 x ØD mellan KSA och CLB. Storlek Mittfrekvens (oktavband) Hz KSAb Tabell 3 Insättningsdämpning för KSA med ljudfälla CLA längd 0 mm storlek -125 och 0 mm för storlek 1-0. För storlek 0 gäller raksträcka 2 x ØD mellan KSA och CLB. Storlek Mittfrekvens (oktavband) Hz KSAb Tabell 4 Korrektionsfaktor K trans avser oisolerad KSA Storlek Mittfrekvens (oktavband) Hz KSAb Rätten till konstruktionsändringar förbehålls

7 Dimensioneringsdiagram - KSA - Kanalmontage Luftflöde - Tryckfall - Ljudnivå Data gäller ljudalstring i kanal. Minflöden enligt diagram luftflödeskapacitet skall beaktas. Redovisade ljudnivåer L Wtot,,, 65 och 70 db för visade linjer i diagrammet. KSA KSA l/s l/s m 3 /h 0 0 m 3 /h KSA 1 KSA l/s l/s 0 0 m 3 /h m 3 /h KSA 2 KSAb l/s l/s m 3 /h Rätten till konstruktionsändringar förbehålls

8 Kanalmontage Luftflöde - Tryckfall - Ljudnivå Data gäller ljudalstring i kanal. Minflöden enligt diagram luftflödeskapacitet skall beaktas. Redovisade ljudnivåer L Wtot,,, 65 och 70 db för visade linjer i diagrammet. KSA 0 KSA l/s m 3 /h l/s m 3 /h Luftflöde - Tryckfall - Ljudnivå Data gäller ljudalstring i kanal med ljuddämpare CLA/ CLB. Minflöden enligt diagram luftflödeskapacitet skall beaktas. Redovisade ljudnivåer L Wtot,,, 65 och 70 db för visade linjer i diagrammet. KSA + CLAc -0 KSA CLAc l/s m 3 /h l/s 0 0 m 3 /h 8 Rätten till konstruktionsändringar förbehålls

9 Luftflöde - Tryckfall - Ljudnivå Data gäller ljudalstring i kanal med ljuddämpare CLA/ CLB. Minflöden enligt diagram luftflödeskapacitet skall beaktas. Redovisade ljudnivåer L Wtot,,, 65 och 70 db för visade linjer i diagrammet. KSA 1 + CLAc 1-0 KSA + CLAc l/s l/s 0 0 m 3 /h m 3 /h KSA 2 + CLAc 2-0 KSA CLAc l/s l/s m 3 /h m 3 /h KSA 0 + CLAc 0-0 KSA 0 + CLBa l/s m 3 /h l/s m 3 /h För storlek 0 gäller raksträcka 2 x ØD mellan KSA och CLB. Rätten till konstruktionsändringar förbehålls

10 Dimensionering Rektangulärt utförande Dimensioneringsdiagram Hastighet - Tryckfall - Ljudnivå Data gäller ljudalstring i kanal Minflöden gäller vid 1,5 m/s i kanalen Räkna ut fronthastigheten över spjället och läs av ljuddata och tryckfall vid lämpligt spjälläge. % är helt öppet spjäll. Ps 0 Pa % % % % m/s 70% 80% 90% % Ljudeffektnivå Diagrammen visar den totala ljudeffekten (L Wtot db), som funktion av hastighet och tryckfall över spjället. Genom att korrigera L Wtot med korrektionsfaktorerna från Tabell 1 och 2 erhålls ljudeffektnivåerna för respektive oktavband (L W = L Wtot + K ok + K k ). Tabell 1 Korrektionsfaktor K OK för KSA Storlek Mittfrekvens (oktavband) Hz KSAb Alla Tol. ± Tabell 2 Korrektionsfaktor K K för spjällets frontyta m 2 Yta m 0,1 0,15 0,25 0,4 0,6 1,0 1,6 2,5 K Rätten till konstruktionsändringar förbehålls

11 Luftflödeskapacitet rektangulär KSA Produktens luftflödeskapacitet är viktig i projekteringen när luftflödesmätning ingår i produkten. Det normala arbetsområdet ligger mellan 1,5-8 m/s i kanalen. Den reglertekniska övre gränsen ligger vid ca 13 m/s, men ger då avsevärt ökade tryckförluster och ljudproblem. Storlek B x H Area m 2 min q l/s ca 8 m/s l/s max q l/s Motor Nm x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0 0, x 0 0, x 0 0, x 0 0, x 0 0, x 0 0, x 0 0, x 0 0, x 0 0, x 0 0, x 0 0, x 0 0, x 0 0, x 0 0, x 0 0, x 0 0, x 0 0, x 0 0, x 0 0, x 0 0, x 0 0, x 0 0, x 0 0, x 0 0, x 0 1, x 0 0, x 0 0, x 0 0, x 0 0, x 0 0, x 0 0, x 0 1, x 0 1, x 700 0, x 700 0, x 700 0, Storlek B x H Rätten till konstruktionsändringar förbehålls Area m min q l/s ca 8 m/s l/s max q l/s Motor Nm x 700 0, x 700 1, x 700 1, x 700 1, x 800 0, x 800 0, x 800 0, x 800 1, x 800 1, x 800 1, x 800 1, x 900 0, x 900 1, x 900 1, x 900 1, x 900 1, x 900 1, x 0 1, x 0 1, x 0 1, x 0 1, x 0 1, x 0 2, x 1 1, x 1 1, x 1 1, x 1 1, x 1 2, x 1 1, x 1 1, x 1 1, x 1 2, x 1 2,

12 Lonmarksobjekt och nätverksvariabler I figuren nedan visas det standardobjekt som gäller för KSA med regulator KCP. För den applikation som KSA hanterar används bara ett fåtal av dessa nätverksvariabler. Ytterligare information om använda variabler finns att hämta i injusteringsanvisningarna för system e.r.i.c. samt i den tekniska handboken. Alla dokument finns nedladdningsbara på vår hemsida på Internet. Regulatorn är LONMARK -godkänd. "xif-filer" finns att hämta på vår hemsida på Internet. 12 Rätten till konstruktionsändringar förbehålls

13 Mått och vikt KSA oisolerad Enhet mm Storlek ØD A E Vikt,kg , , , , , , , ,2 KSA isolerad Enhet mm Storlek ØD B H Vikt,kg , , , , , , , ,3 Figur 8. KSA oisolerat utförande. Figur 9. KSA isolerat utförande. 1 B H 470 Figur. KSA rektangulärt utförande med gejdskarv. Rätten till konstruktionsändringar förbehålls

14 Specifikation Cirkulärt utförande Flödesregulator -aaa -b -c Storlek:, 125, 1., 2, 315, 0, 0 Utförande: N = Oisolerad I = Isolerad Utförande: 1 = temperaturgivare system erimix 0 = utan temperaturgivare Vid konstantflödesreglering ange luftflödet i l/s. Vid analog överföring anges avvikelse i l/s eller %. Rektangulärt utförande Flödesregulator -aaa-bbb -c Storlek: Se tabell flödeskapacitet Ange B x H Utförande: 1 = temperaturgivare system erimix 0 = utan temperaturgivare Tillbehör Fästsvep FSRc -aaa Storlek:, 125, 1,, 2, 315, 0, 0 Ljuddämpare CLAc -aaa -bbb Storlek:, 125, 1,, 2, 315, 0 Beskrivningstext Exempel på beskrivningstext enligt VVS AMA. SP XX Swegons slavregulator för luftflöde typ KSAb som ingår i system e.r.i.c. med följande funktioner: Avstängningsbart spjäll i täthetsklass 4 Igensättningsfri Isolerat utförande Temperaturgivare för system erimix Slavstyr flöde med KZM som Master LONTALK -anslutning LONMARK -godkänd Tillbehör: Fästsvep FSRc xx st Ljuddämpare CLAc aaa-bbb o.s.v. xx st Storlek: KSAb aaa-b-c xx st KSAb aaa-b-c o.s.v. xx st Ange följande: Märkning och luftflöde vid användning som konstantflödesregulator. Vid analog överföring från master, anges eventuell flödesavvikelse i l/s eller %. Längd: 0, 0 Ljuddämpare CLBa 0-1 Operatörspanel KOPa Beställningsexempel Slavflödesregulator storlek 315 och oisolerat utförande: KSA 315-N-0 Märkning: Gren F2 plan 3 1 st Bindning (LON): KZM Gren T2 plan 3 14 Rätten till konstruktionsändringar förbehålls
