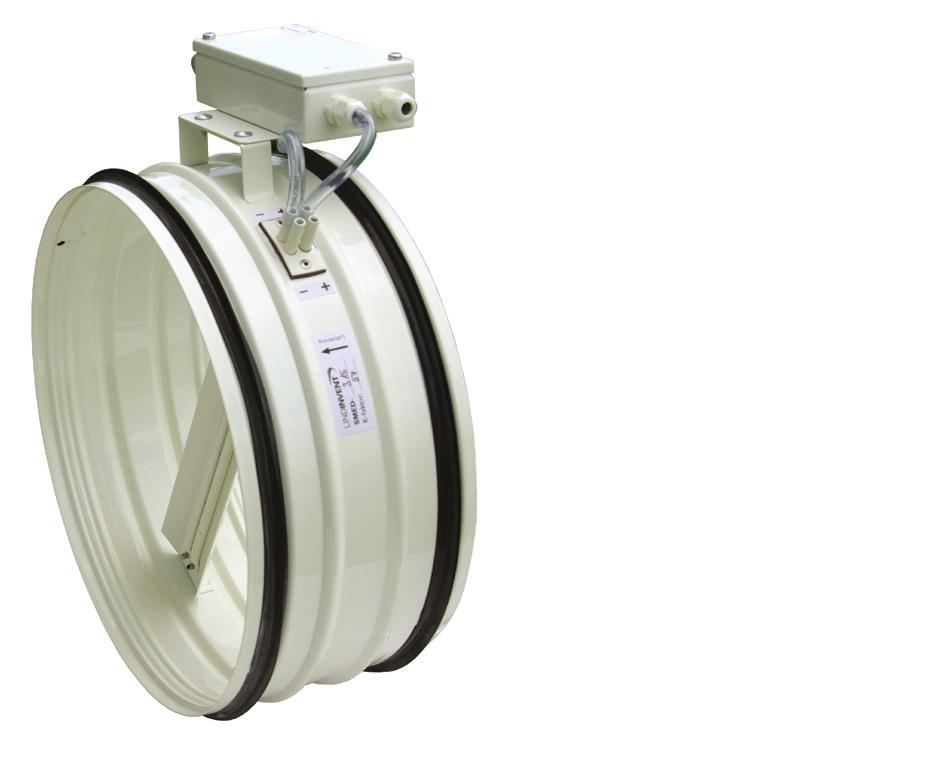

1 DCV-MU Mätenhet [Flöde] GFI version A11 Introduktion DCV-MU är ett montage med en flödesgivare monterad på ett mätdon med dubbla mätuttag för mätning av luftflöde i ventilationskanal. Funktion Den externa flödesgivaren som anslutits med slangar till mätuttagen på mätdonet skickar signal till ansluten reglering. DCV-MU. Ett montage av den externa flödesgivaren GFI på ett mätdon. Infält i bilden är det rektangulära mätdonet SMRD. Det cirkulära mätdonet kan beställas med GFI monterad medan det rektangulära utförandet levereras omonterat med mätdonet och GFI var för sig. Mätenhet DCV-MU med ingående produkter Ansluten reglering SPMF qt=qf1+qf2 Tilluft [qt] GF PA2 SMED Frånluft [qf] FBC GFI qf1 Flödesbalansreglering DCV-FB Mätenhet DCV-MU SMED GFI Frånluft [qf] qf2 24VAC+KOMM TRAFO 230VAC Exempel på installation där DCV-FB balanserar tilluften via signaler från anslutna mätenheter DCV-MU på frånluften. DCV-MU_GFI_PB15 1(2)

2 DCV-MU Mätenhet [Flöde] GFI version A11 Ingående produkter Nedanstående produkter ingår i DCV-MU. Ingående spjäll och mätdon är antingen för cirkulärt eller rektangulärt utförande. För teknisk specifikation, se respektive produktbeskrivning. Extern flödesgivare GFI Flödesgivare monterad på kretskort i kapsling för montage på mätdon i ventilationskanal Flödesgivaren ansluts till mätuttagen på mätdonet via slangar Elektronikkortet i GFI ansluts med kablage till aktuell regulator för flödesstyrning Cirkulärt mätdon SMED Mätdon med dubbla mätuttag för cirkulär kanal Rektangulärt mätdon SMRD Mätdon med dubbla mätuttag för rektangulär kanal Tillbehör till flödesreglering DCV-MU är tillbehör till några av Lindinvents olika regulatorer för flödesreglering. För teknisk specifikation, se respektive produktbeskrivning. Flödesbalansreglering DCV-FB Den ingående regulatorn FBC kan summera flöden från tre direkt anslutna externa flödesgivare (Upp till två externa flödesgivare om den interna används) Rumsklimatsreglering DCV-RC Den ingående regulatorn RCC kan liksom DCV-FB ovan summera flöden från tre direkt anslutna externa flödesgivare (Upp till två externa flödesgivare om den interna används) Beställningsformat Cirkulärt Ø Mätenhet, Lindinvent AB, typ DCV-MU-[Storlek][Material] Ange storlek på mätdon SMED: Spjällstorlek = 125, 160, 200, 250, 315, 400, 500, 630 Ange material: Material = Galvaniserad (G), Epoxilackerad (E) Utelämnad materialangivelse = Galvaniserat Exempel: DCV-MU-315G (Cirkulärt DCV-MU levereras förmonterat eller som byggsats med cirkulärt mätdon SMED-315 i galvat utförande.) Rektangulärt Mätenhet, Lindinvent AB, typ DCV-MU-[HxB]-[Material] Ange storlek på flödesmätdon SMRD: HxB = 200x200 -> 2000x2000 mm i intervaller om 100 mm Ange material: Material = Galvaniserad (G). Utelämnad materialangivelse = Galvaniserat Exempel: DCV-MU-200x400-G (Rektangulärt DCV-MU levereras som byggsats där flödesmätdon SMRD och den externa flödesgivaren GFI levereras var för sig för att monteras på plats.) mm 80 mm Extern flödesgivare GFI Cirkulärt mätdon SMED Ø Kritiska byggmått vid installation av cirkulärt DCV-MU. DCV-MU_GFI_PB15 2(2)

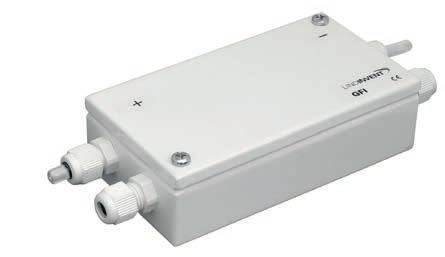

3 GFI Extern flödesgivare Introduktion Extern flödesgivare GFI mäter via mätdon flödet i kanal och skickar signal till ansluten regulator. GFI tillsammans med mätdon utan spjäll kan beställas som en mätenhet, se DCV-MU. Funktion Flödesgivaren mäter luftflödet och skickar signal till ansluten regulator. Flödesgivaren är också utrustad med en spjällstyrningsenhet för att kunna vidarbefodra styrsignal till spjällmotor. Denna funktion används enbart då GFI är ansluten till rumsklimatsregulator RCC eller till ett aktivt tilluftsdon, se slavreglering DCV-SL. Kalibrering GFI levereras fabrikskalibrerad. Vid konfigurering på plats anges aktuell kanaldimension. Tekniska specifikationer Allmänt Dimension 130 x 70 x 40 mm (LxBxH, exkl förskruvning) Material Kapsling i polyesterlackerad stålplåt Färgkulör RAL 9003 IP-klass Kapsling håller IP54 Elsystem Matningsspänning (Spänningsmatas via ansluten regulator) 24 VAC Effekt 0,6 VA GFI Extern flödesgivare. Flödesmätning Flödesgivare GFI består av en flödesgivare monterad på kretskort med anslutningar. Mätintervall Rek: 0,2 6,0 m/s (Komfort); 0,5 6,0 m/s (Lab) Max: 8,0 m/s Mättid: 3 ms Mätnoggrannhet: Antingen ± 4% eller ± 2 l/s; [det största värdet gäller] Hastighet Förändring reglerad inom 4 s (95 % inom 3 s) In och utsignaler Insignal (Används enbart när GFI ingår i installationen som slavreglering tillsammans med spjäll med mätdon, se DCV-SL) 1 st 0 10 VDC (Styrsignal till spjällmotor) Utsignal 1 st 1 6 VDC (Givarsignal) Tilluft [qt] GFI SMED CE-märkning Uppfyller EMC och lågspänningsdirektivet SPMF Frånluft [qf] FBC GF PA2 24VAC+KOMM 230VAC TRAFO Exempel på driftkort med extern flödesgivare GFI monterad på mätdon SMED. GFI med mätdon kan beställas som mätenhet. Se produktgrupp smarta spjäll och DCV-MU. GFI_A11_PB20 1(1)

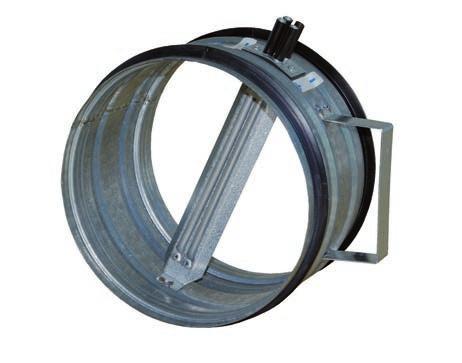

4 SMED Cirkulärt mätdon Introduktion SMED är ett flödesmätdon med dubbla mätuttag. Mätdonet tillverkas som standard i varmförzinkad stålplåt och är försedd med gummiringstätning. Allmänna Data Storlekar Ø125 - Ø630 mm Mätområde Rekommenderat mätområde*: m/s (Komfort) m/s (Lab) Max: 8.0 m/s *Gäller tillsammans med Lindinvents flödesgivare och regulatorer. Mätnoggrannhet ± 4% alternativt ± 2 l/s [Det största värdet gäller] Material SMED kan erhållas i galvaniserat utförande eller i in- och utvändigtepoxilackerad stålplåt. SMED - Cirkulärt mätdon. Beställningsinformation Cirkulärt mätdon, LindinVent AB, typ SMED - XXX - Material Storlek: XXX = 125, 160, 200, 250, 315, 400, 500, 630 Material: Galvaniserad (G), Epoxilackerad (E); Utelämnad materialbeteckning => G Exempel: SMED-250-E SMED_PB14 1 (4)

5 SMED Cirkulärt mätdon Placering vid montage 3,5 x Ød Ød Ød Montage direkt före böj och T-rör. Raksträcka krävs efter böj och T-rör. SMED kan placeras direkt före böj och T-rör men kräver en raksträcka med längden 3,5 x rördiametern efter böj och T-rör. Övriga tekniska specifikationer Dimensioner & K-faktor Tabell 1: Längd (d) mätskena. Dimension Ød A B K-faktor , , , , , , , ,0 Ød Ljudeffektnivå Ljudeffektnivå = LW (db) Total A-vägd ljudeffektnivå: LWA db (A) LWA avläses ur diagram 1-9. Korrektion: K 0 db hämtas från tabell 2. LW = LWA + K 0 (db) Tabell 2: Korrektion K 0 db. Oktavband (Hz) Dimension Tolerans: ± 3 db SMED_PB14 2 (4)

6 SMED Cirkulärt mätdon SMED_PB14 3 (4)

7 SMED Cirkulärt mätdon SMED_PB14 4 (4)

8 SMRD Rektangulärt flödesmätdon Introduktion SMRD är en flödesmätenhet för rektangulär kanal försedd med en till fyra mätflänsar kopplade till ett dubbelt mätuttag. Beställningsinformation Rektangulärt flödesmätdon, Lindinvent AB, typ SMRD-BxH-Material Storlek: BxH = 200x200 -> 2000x2000 mm i intervaller om 100 mm Material: Galvaniserad (G) Exempel: SMRD-400x200-G Tekniska specifikationer Allmänna data Dimensioner BxH = 200x200 -> 2000x2000 mm (i intervaller om 100 mm) Mätområde Rekommenderat*: m/s (Komfort) m/s (Lab) Max: 8.0 m/s *Gäller tillsammans med Lindinvents flödesgivare och regulatorer. Mätnoggrannhet ± 4% alternativt ± 2 l/s [Det största värdet gäller] SMRD i storlek 500x250 mm. Montering SMRD har gejd för anslutning till rektangulär kanal. Byggmåttet är 220 mm. Mätdonet kan monteras direkt före böj, T-rör och spjäll. Efter böj krävs en raksträcka på 3,5 gånger den ekvivalenta diametern. Se Placering vid montage på sidan 2. Den ekvivalenta diametern, d e, beräknas med följande formel: d e = 1.30 x ((B x H) ) / (B + H) 0.25 ) Mått 35 H 15 Tryckfall Tryckfall enligt Diagram 1 på sidan 2. K-faktor Anges på respektive enhet vid leverans. Tabell1på sidan 2 anger ett utval av K-faktorer B SMRD_A_PB41 1(2)

9 SMRD Rektangulärt flödesmätdon Placering vid montage Kanal SMRD 3,5 x d e Direkt före böj och T-rör Behovet av raksträcka efter böj och T-rör SMRD kan placeras direkt före böj och T-rör men kräver en raksträcka med längden 3,5 x ekvivalentdiameter [d e ] efter böj och T-rör. För beräkning av ekvivalentdiameter [d e ] se Montering sidan 1. Tryckfall Diagram1. Statiskt tryckfall SMRD K-faktorer Tabell 2. Ett urval K-faktorer Dimension K-faktor Dimension K-faktor Dimension K-faktor Dimension K-faktor Dimension K-faktor 300x200 45,4 600x x x x x300 82,2 600x x x x x x x x x x200 45,4 600x x x x x x x x x x x x x x x200 81,8 700x x x x x x x x x x x x x x x x x SMRD_A_PB41 2(2)
