SPMF. SPMF Cirkulärt spjäll med mätfläns. Produktbeskrivning. Introduktion. Funktion. Beställningsinformation. Placering vid montage

Transkript

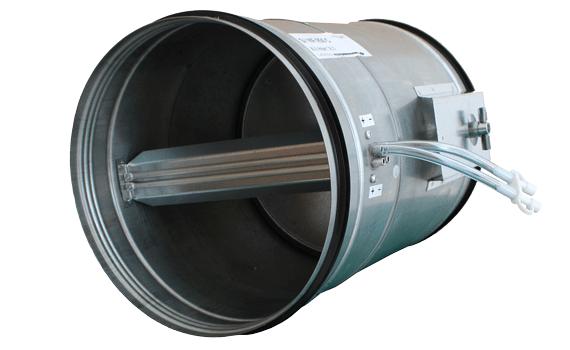

1 Introduktion SPMF är ett vridspjäll med helt blad utrustat med mätfläns för luftflödesmätning och med motorhylla anpassad för Lindinvents spjällmotor. Spjället kräver mycket lågt vridmoment vilket möjliggör snabb och noggrann reglering. Funktion SPMF används tillsammans med flödesgivare * som medger reglering av luftflöde även vid mycket låga lufthastigheter. Den mätfläns som spjället är utrustad med har dubbla mätuttag för flödesmätning. Beställningsinformation Cirkulärt spjäll med mätfläns, Lindinvent AB, SPMF-[Storlek][Material]-[Färg] Storlek: 25,, 200, 2, 35, 0, Material: Galvaniserad (G), Epoxilackerad (E), Pulverlackerad (P); Utelämnad materialbeteckning = G Färg: RAL9003 (Standard) Färgkod anges vid material E eller P Exempel: SPMF-2E-RAL9003 Tekniska specifikationer Allmänna Data Storlekar: Ø25 Ø mm Täthetsklass 3 enligt VVS AMA. Rekommenderat mätområde*: m/s Maximalt intervall: m/s Notera: I laboratorier bör man inte gå lägre än 0.5 m/s *Gäller tillsammans med Lindinvents flödesgivare och regulatorer. Mätnoggrannhet: ± 5 % eller minst ± x l/s (x = kanalarean i dm 2 ) Flödesintervall: Se diagram, sidan 2 SPMF - Cirkulärt spjäll med mätfläns. Placering vid montage Mätflänsen ska vid montage föregås av en raksträcka som motsvarar 3,5 gånger kanaldiametern(ød). Ød SPMF Mätpunkt Montage direkt före böj Direkt och T-rör före böj kräver och T-rör en föregående raksträcka. 3,5xØd SPMF SPMF Vikt Ø/mm vikt/kg,5 2 2,5 4,5 6 9,6 Dimensioner & K-faktor(k) Ød A B C D L K-faktor ,5 Raksträcka krävs efter böj och T-rör. Se separat instruktion för raksträckebehov Ød , , , , , ,0 B C D Material Spjället tillverkas som standard i förzinkad stålplåt och är försett med gummiringstätning. Spjället kan även beställas i utförande med in- och utvändigt lackerad stålplåt. Ød A L A (5)

2 Ljudalstring Ljudeffektnivå: L W db Total A-vägd ljudeffektnivå: L WA db(a) (avläses ur diagram 2 8 på sidorna 3 till 5) Korr: K 0 db ur tabell L W = L WA + K 0 Tabell : Korrektion K 0 db Oktavband (Hz) Storlek Tolerans ± Diagram, Flödesintervall Komfort och Lab per spjäll Spjäll[Ø] Flödesintervall för SPMF 39(Komfort)* 98(Lab)* (Lab) (Lab) (Lab) 25(Lab) 39(Lab) Not* = Anger minflöde för respektive spjällstorlek vid lägsta rekommenderade lufthastighet för Komfort (0,2 m/s) och Lab (0,5 m/s). Maxflödet beräknat vid 6,0 m/s (Lab) Formel för beräkning av luftflöde(q) q = K-faktorn(k) x Δp [l/s] Flöde [l/s] 2 (5)

3 Diagram 2-4, SPMF L WA Ø25 - Ø SPMF-25, L WA SPMF-, L WA SPMF-200, L WA (5)

4 Diagram 5-6, SPMF L WA Ø2 och Ø35 SPMF-2, L WA SPMF-35, L WA (5)

5 Diagram 7-8, SPMF L WA Ø0 och Ø SPMF-0, L WA SPMF-, L WA (5)

6 Kompletterande produktdokumentation Tabell: Redovisning av tillgängliga kompletterande dokument till SPMF som kan nås via länkar på produktens hemsida under Produkter på Dokument Finns Finns ej Kommentar Installationsanvisning Driftsättningsanvisning Hänvisning till de byggmått som anges i produktbeskrivningen. Se även installationsanvisningen för DCV-BL Underhållsinstruktion Yttre förbindningsschema Miljövarudeklaration Brukarinformation Modbuslista Rensning av mätfläns och kontrollmätning av flöde Bedömd av Byggvarubedömningen och Sundahus AMA-text 6 (5)
