DCV-FL Konstantflödesreglering

Transkript

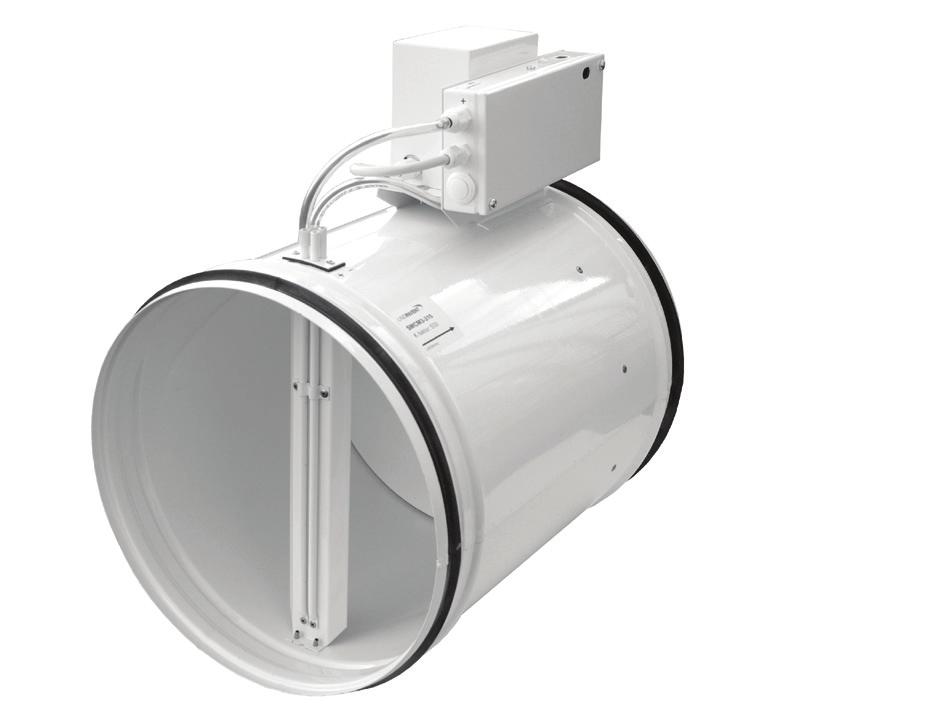

1 DCV-FL Konstantflödesreglering FLC Version E07, FLC Version E08 Introduktion DCV-FL är en konstantflödesreglering som består av ett spjäll med flödesmätdon, flödesregulator FLC och en spjällmotor. Notera: För stammar som betjänar flera don eller rum så ska DCV-SP användas. DCV-FL cirkulär (Ø125-) levereras fabriksmonterad och kalibrerad. Övriga regleringar levereras som byggsats med spjäll, mätdon, spjällmotor och flödesregulator separat. Funktion DCV-FL konstanthåller med hög noggrannhet och snabbhet inställt luftflöde. Via styrsignal kan luftflödet regleras i två lägen; ett forcerat flöde och ett minsta grundflöde. Regleringen har anslutning för inkoppling på ett kommunikationsnätverk. Åtkomst av parametrar för att sätta och ändra börvärden mm görs via inloggning direkt på regulatorn eller via LINDINSPECT eller något annat överordnat system. DCV-FL. Ett montage med flödesregulator, spjällmotor, spjäll och flödesmätdon. DCV-FL Cirkulärt Cirkulärt Ø125- levereras fabriksmonterad och kalibrerad. Cirkulär Ø630 kan enbart levereras som byggsats med ett rektangulärt spjäll 700x700 med cirkulär 630-anslutning och ett cirkulärt flödesmätdon. Kan levereras förmonterad som en leveransenhet DCV-FL Rektangulärt Rektangulärt samt enheter med cirkulär anslutning Ø630 levereras av logistiska skäl som byggsats Spjäll Mätdon Flödesregulator med intern flödesgivare Spjällmotor DCV-FL_E08_PB17 1(2)

2 DCV-FL Konstantflödesreglering FLC Version E07, FLC Version E08 Ingående produkter Nedanstående produkter ingår i DCV-FL. Ingående spjäll och mätdon är antingen för cirkulärt eller rektangulärt utförande. För teknisk specifikation, se respektive produktbeskrivning. Flödesregulator FLC Intern flödesgivare för kanalanslutning Möjlighet att ersätta den interna flödesgivaren med en externa flödesgivare, se Extern flödesgivare GFI Cirkulärt spjäll med mätdon SPMF Mätdon med dubbla mätuttag Vridspjäll med helt spjällblad Rektangulärt spjäll utan mätdon JSPM Jalusispjäll Rektangulärt flödesmätdon SMRD Mätdon med dubbla mätuttag Spjällmotor PAD Används både vid cirkulärt och rektangulärt utförande Tillbehör Nedanstående är exempel på produkter som kan förekomma i installationer tillsammans med DCV-FL. Tillbehör beställs separat. För teknisk specifikation, se respektive produktbeskrivning. Användargränssnitt Displayenhet, Se SDU Extern flödesgivare Extern flödesgivare GFI Elförregling Elförreglingskontaktor EFK mm mm Spjällmotor PAD Cirkulärt spjäll SPMF Ø125- Beställningsformat Cirkulärt Ø125- Konstantflödesreglering, Lindinvent AB, typ DCV-FL-[Spjällstorlek][Material] Ange spjällstorlek: Spjällstorlek = 125, 160, 200, 250, 315, 400, Ange material: Material = Galvaniserad (G), Epoxilackerad (E) Utelämnad materialangivelse = Galvaniserat Exempel: DCV-FL-250G (Cirkulärt DCV-FL levereras förmonterat eller som byggsats med cirkulärt spjäll med mätdon SPMF-250 i galvat utförande.) Cirkulär anslutning Ø630 Konstantflödesreglering, Lindinvent AB, typ DCV-FL-630(700x700)-[Material] Ange material: Material = Galvaniserad (G). Utelämnad materialangivelse = G Exempel: DCV-FL-630(700x700)-G (DCV-FL 630 levereras som byggsats där det rektangulära spjället JSPM 700x700 med cirkulär anslutning 630 och ett cirkulärt mätdon med diameter 630 liksom flödesregulator FLC och spjällmotor levereras var för sig för att monteras på plats.) Rektangulärt HxB Konstantflödesreglering, Lindinvent AB, typ DCV-FL-[HxB]-[Material] Ange storlek på spjäll JSPM och flödesmätdon SMRD: HxB = 200x200 -> 2000x2000 mm i intervaller om 0 mm Ange material: Material = Galvaniserad (G). Utelämnad materialangivelse = Galvaniserat Exempel: DCV-FL-200x400-G (Rektangulärt DCV-FL levereras som byggsats där spjäll JSPM, flödesmätdon SMRD och övriga komponenter levereras var för sig för att monteras på plats.) Kritiska byggmått vid installation av cirkulärt DCV-FL. DCV-FL_E08_PB17 2(2)

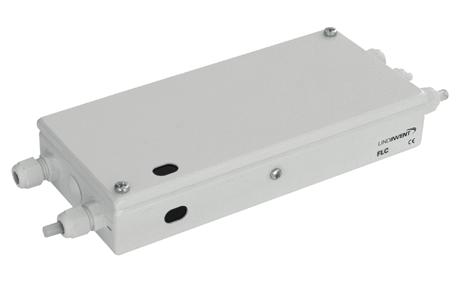

3 FLC Flödesregulator Introduktion Regulatorn FLC konstanthåller luftflödet i en till eller frånluftskanal. Funktion FLC konstanthåller med hög noggrannhet och snabbhet inställt luftflöde via spjäll med ansluten spjällmotor. Till eller frånluftskanalen förses med ett mätdon och slangar dras till FLC. Regulatorn har i standardutförande intern flödesgivare, men alternativt kan extern flödesgivare GFI användas. När FLC används som dragbänksstyrning kan elförreglingskontaktorn EFK anslutas till regulatorn. EFK bryter spänningen till eluttagen efter inställbar tid vid för lågt flöde för att undvika explosioner vid hantering av brandfarliga substanser. Användargränssnitt Displayenhet FcF- används som panel till FLC. Displayenheten har knappsats, klartextmeddelanden och lysdioder för status. Följande utrustningar kan också kommunicera med FLC: Dator via kommunikation med U2IR. Mini-DUC CMA via kommunikationsslinga m.h.a. CAN-protokoll (LCCP). Webbserver med LINDINSPECT eller annat överordnat system via mini-duc CMA och Modbus RTU. FLC - Flödesregulator. Larm Larm indikeras av ansluten FcF- både akustiskt via en summer och optiskt via lysdiod. Normal drift indikeras med tänd grön lysdiod. För lågt flöde ger akustiskt larm via summer samt optiskt larm via blinkande röd lysdiod. För högt högt ger enbart optiskt larm dvs blinkande röd lysdiod. Tiden till larm är inställbar. Det akustiska larmet kan kvitteras på FcF-. Summern kan inaktiveras. Vid anslutning till CAN-slinga förmedlas och hanteras också larm via överordnade system. Kalibrering FLC levereras fabrikskalibrerad. Vid konfigurering på plats anges aktuell kanaldimension. Alla inställningar kan återställas till fabriksinställningar. Exempel på instrumentpanel i webbgränssnittet LINDINSPECT. Via webbverktyget kan flödesregulatorn liksom övriga anslutna noder i ett nätverk övervakas och administreras. (För tekniska specifikationer se sidan 2.) FLC_E08_PB35 1 (2)

4 FLC Flödesregulator Exempel med FLC Tekniska specifikationer (forts.) Tilluft FLC Spjäll med motor Frånluft Reglering (Intern flödesgivare) Flödesgivare Maximalt en flödesgivare kan konfigureras till regulatorn - antingen den interna eller en extern flödesgivare. 24 VAC + CAN Trafo, LF084B 230 VAC Tekniska specifikationer Allmänt Mätfläns FcF- Dragbänk Frånluftsreglering med FLC på dragbänk. FLC, spjällmotor och spjäll med mätdon kan beställas som smart spjäll, se DCV-FL. Dimension 184 x 89 x 36 mm (LxBxH, exkl förskruvningar) Mätintervall Rek: 0,2 6,0 m/s (Komfort); 0,5 6,0 m/s (Lab) Max: 8,0 m/s Mättid: 3 ms Mätnoggrannhet: Antingen ± 4% eller ± 2 l/s; [det största värdet gäller] Hastighet Förändring reglerad inom 4 s (95 % inom 3 s) Anslutningar Matning 24 VAC + Kommunikationsslinga (CAN) 1 st 1-6 VDC analog in för den interna flödesgivaren 1 st 1-6 VDC analog in för anslutning av extern flödesgivare 1 st 1-6 VDC analog in som kan byglas till digital in 3 st generella 0- VDC analog in 1 st 0- VDC analog ut för spjällmotor 1 st generell 0- analog ut 1 st relä (24VAC eller switch-funktion) 1 st IR-port 1 st modular jack - RJ45 - (för anslutning av displayenhet FcF-) Material Kapsling i epoxilackerad stålplåt Färgkulör RAL 9003 IP-klass Kapsling håller IP53 Elsystem Matningsspänning 24 VAC Effekt 1,5 VA CE-märkning Uppfyller EMC och lågspänningsdirektivet FLC_E08_PB35 2 (2)

5 SPMF Cirkulärt spjäll med mätdon Introduktion SPMF är ett vridspjäll med helt blad utrustat med mätdon för luftflödesmätning och med motorhylla anpassad för Lindinvents spjällmotor. Spjället kräver mycket lågt vridmoment och möjliggör därmed snabb och noggrann reglering. Funktion SPMF används tillsammans med flödesgivare * som medger reglering av luftflöde även vid mycket låga lufthastigheter. Det mätdon som spjället är utrustat med har dubbla mätuttag för flödesmätning. Beställningsinformation Cirkulärt spjäll med mätdon, Lindinvent AB, SPMF-XXX-Material Storlek: XXX = 125, 160, 200, 250, 315, 400, Material: Galvaniserad (G), Epoxilackerad (E), Utelämnad materialbeteckning = (G) Exempel: SPMF-250-E Tekniska specifikationer Allmänna Data Storlekar: Ø125 Ø mm Täthetsklass 2 enligt VVS AMA i standardutförande. Rekommenderat mätområde Mätpunkt * : m/s (Komfort); m/s (Lab); Max: Ød 8.0 m/s *) Gäller tillsammans med Lindinvents flödesgivare och regulatorer. Direkt före böj och T-rör Mätnoggrannhet: ± 4% alternativt ± 2 l/s; [det största värdet gäller] Flödesintervall: Se diagram 1, sidan 2 Färgkulör: RAL 9003 (gäller epoxilackerad) Vikt Ø/mm vikt/kg 1 1,5 2 2,5 4,5 6 9,6 SPMF - Cirkulärt spjäll med mätdon. Montering Ød B Direkt före böj och T-rör C D Mätrör Mätpunkt Direkt före böj och T-rör. 3,5xØd Mätrör Behovet av raksträcka efter böj eller T-rör är 3,5xØd Se separat instruktion för raksträckebehov Ød Dimensioner & K-faktor Ød A B C D L K-faktor , ,7 Ød , , ,0 A L A , SPMF_A_PB15 1 (5)

6 SPMF Cirkulärt spjäll med mätdon Material Spjället tillverkas som standard i förzinkad stålplåt och är försett med gummiringstätning. Spjället kan även beställas i ett utförande med in- och utvändigt epoxibehandlad stålplåt. Ljudalstring Ljudeffektnivå: L W db Total A-vägd ljudeffektnivå: L WA db(a) (avläses ur diagram 2 8 på sidorna 3 till 5) Korr: K 0 db ur tabell 1 L W = L WA + K 0 Tabell 1: Korrektion K 0 db Oktavband (Hz) Storlek Tolerans ± Diagram 1, Flödesintervall Komfort och Lab per spjäll Spjäll[Ø] Flödesintervall för SPMF 39(Komfort)* 98(Lab)* (Lab) (Lab) 25(Lab) 16(Lab) (Lab) (Lab) Flöde [l/s] SPMF_A_PB15 2 (5)

7 SPMF Cirkulärt spjäll med mätdon Diagram 2-4, SPMF L WA Ø125 - Ø SPMF-125, L WA p t [Pa] SPMF-160, L WA p t [Pa] SPMF-200, L WA p t [Pa] SPMF_A_PB15 3 (5)

8 SPMF Cirkulärt spjäll med mätdon Diagram 5-6, SPMF L WA Ø250 och Ø SPMF-250, L WA p t [Pa] SPMF-315, L WA p t [Pa] SPMF_A_PB15 4 (5)

9 SPMF Cirkulärt spjäll med mätdon Diagram 7-8, SPMF L WA Ø400 och Ø 45 0 SPMF-400, L WA 0 40 p t [Pa] SPMF-, L WA p t [Pa] SPMF_A_PB15 5 (5)

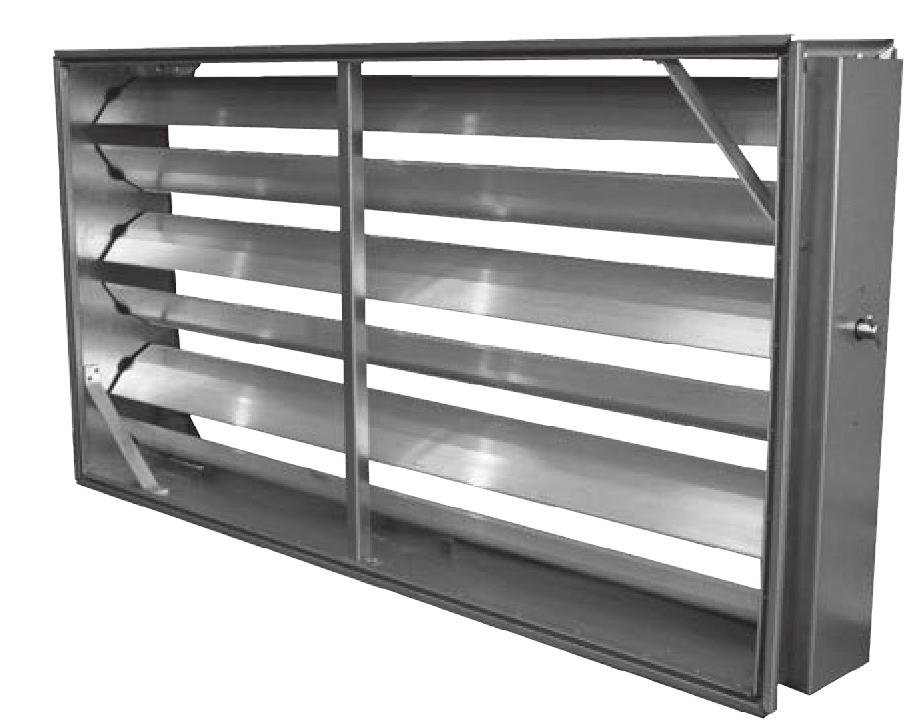

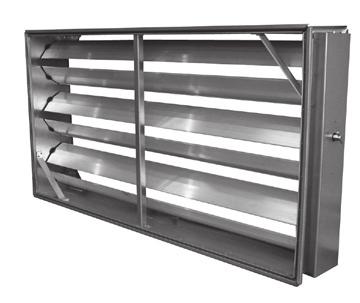

10 JSPM Rektangulärt spjäll utan mätdon Introduktion JSPM är ett rektangulärt jalusispjäll med motorhylla anpassad för Lindinvents spjällmotorer. Funktion Spjället används för reglering av flöde och tryck. Beställningsinformation Rektangulärt spjäll utan mätdon, Lindinvent AB, typ JSPM-BxH-Material. Storlek: BxH = 200x200 -> 2000x2000 mm (Mått kan anges i intervall om 0 mm) Material: Galvaniserad (G) Utelämnad materialbeteckning => G Exempel: JSPM-400x300-G JSPM finns att beställa med cikulär anslutning Ø630 och Ø800. Benämningar enligt följande: JSPM-700x700/630 respektive JSPM-800x800/800. Tekniska specifikationer Allmänna Data Dimensioner BxH = 200x200 -> 2000x2000 mm i intervaller om 0 mm JSPM istorlek 1200x600 mm. Material Spjället tillverkas som standard i förzinkad stålplåt. Montering JSPM levereras som standard med gejd för anslutning till rektangulär kanal. Byggmåttet är 220 mm, se nedan. 220 H + 40 mm B + 2 x fläns B H 50 0 B A A + 2 x fläns B + 40 mm JSPM_PB39 1(2)

11 JSPM Rektangulärt spjäll utan mätdon TEKNISKA DATA Ljudeffektnivå: L db Ljudtrycksnivå: L PA db (A) 2 (avläses ur diagram 1 för 1 m frontarea. Kanalanslutet inlopp.) Korr: K 0 db ur tabell 1 K db ur tabell 1 K w Tabell 1 Korrektion Ko db J (vid 1 m frontarea) Vinkelställning* Oktavband α Tol. ±3 db O * 90 = stängda spjällblad 2 D iagram 1 (1 m frontarea ) kanalansl. inlopp Pa 2000 α = 80 O 70 O 60 O 50 O 40 O 30 O Δ t Totaltryckfall p L db PA 20 O O m/s Diagram 2 tvärsnitt korrektion K K Tvärsnitt korrektion K [db] K Pa m 2 Frontarea JSPM_PB39 2(2)

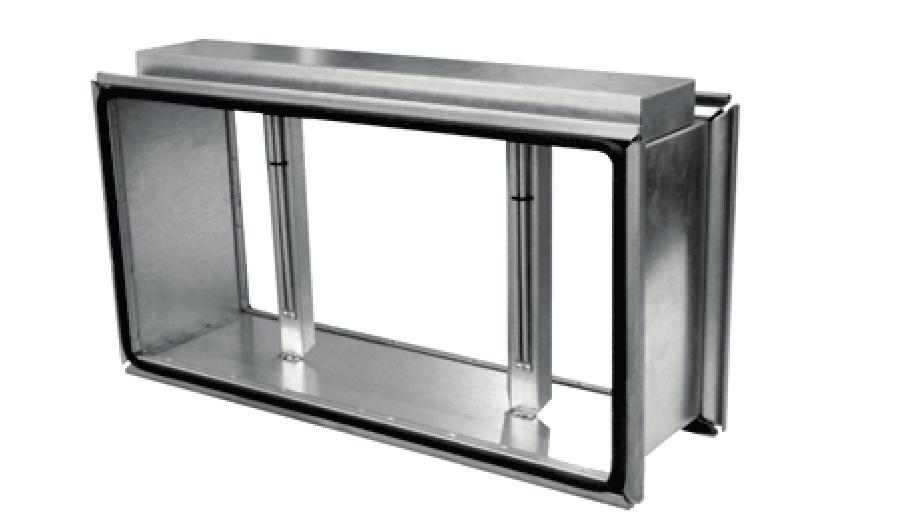

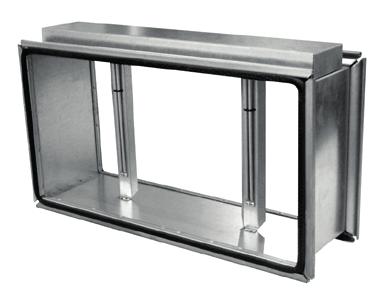

12 SMRD Rektangulärt flödesmätdon Introduktion SMRD är en flödesmätenhet för rektangulär kanal försedd med en till fyra mätflänsar kopplade till ett dubbelt mätuttag. Beställningsinformation Rektangulärt flödesmätdon, Lindinvent AB, typ SMRD-BxH-Material Storlek: BxH = 200x200 -> 2000x2000 mm i intervaller om 0 mm Material: Galvaniserad (G) Exempel: SMRD-400x200-G Tekniska specifikationer Allmänna data Dimensioner BxH = 200x200 -> 2000x2000 mm (i intervaller om 0 mm) Mätområde Rekommenderat*: m/s (Komfort) m/s (Lab) Max: 8.0 m/s *Gäller tillsammans med Lindinvents flödesgivare och regulatorer. Mätnoggrannhet ± 4% alternativt ± 2 l/s [Det största värdet gäller] SMRD i storlek x250 mm. Montering SMRD har gejd för anslutning till rektangulär kanal. Byggmåttet är 220 mm. Mätdonet kan monteras direkt före böj, T-rör och spjäll. Efter böj krävs en raksträcka på 3,5 gånger den ekvivalenta diametern. Se Placering vid montage på sidan 2. Den ekvivalenta diametern, d e, beräknas med följande formel: d e = 1.30 x ((B x H) ) / (B + H) 0.25 ) Mått 35 H 15 Tryckfall Tryckfall enligt Diagram 1 på sidan 2. K-faktor Anges på respektive enhet vid leverans. Tabell1på sidan 2 anger ett utval av K-faktorer B SMRD_A_PB41 1(2)

13 SMRD Rektangulärt flödesmätdon Placering vid montage Kanal SMRD 3,5 x d e Direkt före böj och T-rör Behovet av raksträcka efter böj och T-rör SMRD kan placeras direkt före böj och T-rör men kräver en raksträcka med längden 3,5 x ekvivalentdiameter [d e ] efter böj och T-rör. För beräkning av ekvivalentdiameter [d e ] se Montering sidan 1. Tryckfall Diagram1. Statiskt tryckfall SMRD K-faktorer Tabell 2. Ett urval K-faktorer Dimension K-faktor Dimension K-faktor Dimension K-faktor Dimension K-faktor Dimension K-faktor 300x200 45,4 600x x x x x300 82,2 600x x x x x x x x x x200 45,4 600x x x x x x x x x x x x x x x200 81,8 700x x x x 565 x x x x x x x x x x x x x SMRD_A_PB41 2(2)

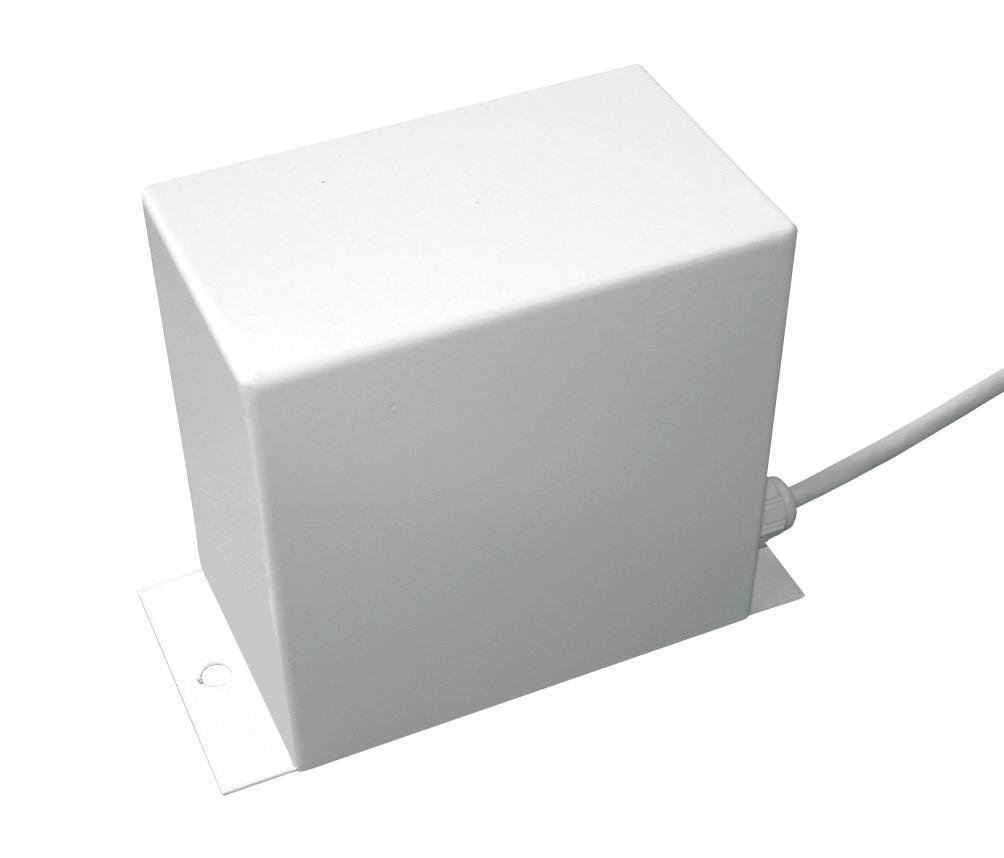

14 PAD Spjällmotor Introduktion Spjällmotorn PAD monteras på cirkulärt eller rektangulärt spjäll med motorfäste för att noggrant styra spjällbladet. PAD används för styrning av cirkulära spjäll med dimensioner från Ø125 till Ø630 mm och rektangulära spjäll med en höjd upp till 700 mm. (Se även Vridmoment under rubrik Reglering nedan.) PAD reglerar via styrsignal från ansluten regulator. Funktion PAD förses via anslutet kablage med matningsspänning och styrspänning. När styrspänningen varieras roterar spjällaxelkopplingen. Tekniska specifikationer Allmänt Dimension 143/111 x 73 x 125 mm (LxBxH) Material Växellåda i metall Kapsling i epoxilackerad stålplåt Vikt Nettovikt 1,3 kg Övrigt Högpresterande potentiometer Levereras med 3 m vit skärmad kabel monterad. Färgkulör RAL 9003 IP-klass Kapsling håller IP42 Livslängd > slag PAD - Spjällmotor. Elsystem Matningsspänning 24 VAC Effekt VA (Max effekt vid gång) CE-märkning Uppfyller EMC och lågspänningsdirektivet Reglering Gångtid s Vridmoment 8 Nm (Klarar att styra rektangulära spjäll av Lindinventfabrikat upp till en höjd av 700 mm samt cirkulära spjäll med dimensioner från Ø125 till Ø630 mm) Ljud Normalt arbetsläge: < 45 db(a) Belastat arbetsläge: < 52 db(a) In och utsignaler Insignaler 1 st 0- VDC styrsignal Utsignaler 1 st 0-9 VDC återföringssignal PAD_PB11 1 (1)
