PRIDUX. världens tystaste spjäll

Storlek: px
Starta visningen från sidan:

Download "PRIDUX. världens tystaste spjäll"

Transkript

1 PRIDUX världens tystaste spjäll Pridux är ett patenterat regler- och mätspjäll med unika egenskaper. Dubbelt så tyst som ett IRIS-spjäll och hela fyra gånger tystare än ett vridspjäll. Det innebär att behovet av ljuddämpare imeras. Förutom lägre byggkostnader, vinner miljön på färre komponenter som ska tillverkas och transporteras. Pridux gör det lättare att skapa och säkerställa en god akustiskt miljö.

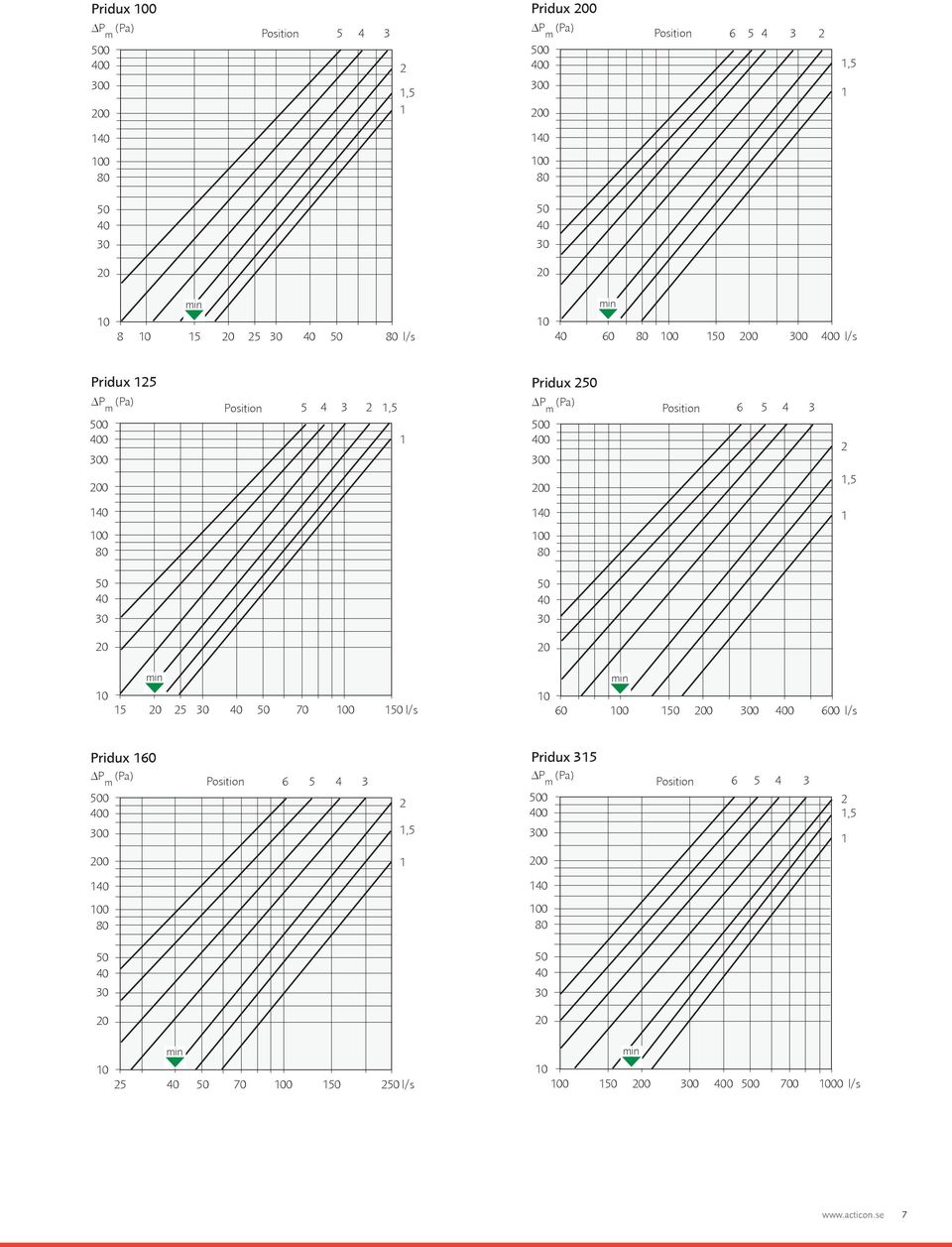

2 en tyst revolution Med Pridux har vi utvecklat världens tystaste spjäll. Därför ser Pridux inte ut som något annat spjäll - på insidan. Hemligheten ligger i en perfekt aerodynamisk utformning som behandlar luften mjukt och varsamt. att lösa ett problem och skapa ett nytt Att reglera luftflöden klarar de flesta spjäll alldeles utmärkt. Problemet är det oljud som uppstår då luften passerar genom spjällen. Det ställer krav på kompletterande ljuddämpare och noggranna ljudberäkningar. Traditionella spjäll löser alltså ett problem, men skapar samtidigt ett nytt. det snälla spjället Luft kan aldrig tvingas genom trånga passager och över plåtkanter utan att oljud skapas. Ljudalstringen beror på den turbulens som uppstår vid sta störning av luftströmmen. För att strypa luft utan ljud, måste man vara snäll. Pridux har en optimal aerodynamisk utformning som behandlar luftflödet mjukt och varsamt. Vid reglering vrids den invändiga textilkanalen varvid tvärsnittsarean skar. Den cirkulära öppningen, eller midjan, är centriskt placerad. In- och utlopp är koniska vilket imerar turbulens. Luftens passage genom spjället underlättas ytterligare av de mjukt rundade vecken som bildas vid vridningen av textilkanalen. Dessa fungerar som naturliga ledskenor för den strömmande luften. Snällare kan det inte göras. Det är så världens tystaste spjäll är konstruerat. unik kombination av textil och plåt Tekniska textilier används i mängder av industriella applikationer. Skottsäkra västar, motorsågsskydd och brandgasspjäll för att nämna några. Pridux strypt till position I Pridux har vi valt en textil med just de tekniska egenskaper som krävs för att klara de påfrestningar ett spjäll utsätts för och lite till. Textilen består av % polyester och uppfyller brandklass EN -, B-s, d0. Textilen innehåller ett naturligt och miljövänligt flamskydd skapat på molekylnivå med Trevira CS-metoden. Självklart är textilen både extremt slitstark och formstabil. Jämfört med plåt är den betydligt tåligare mot ett stort antal kemiska ämnen. Textilen absorberar ingen fukt och det förekommer ingen bakterietillväxt. Materialet avger inga emissioner. Pridux i öppet läge

3 upp till fyra gånger tystare Människan uppfattar en skning av ljudnivån med db som en halvering av ljudet. En skning med 0 db uppfattas som fyra gånger tystare. Jämför Pridux med övriga spjäll i tabellen. FINNS I FLERA storlekar Storlek ØD mm Längd mm Flöde l/s Tryckfall Pa Pridux db(a) IRIS db(a) Vridspjäll db(a) ØD 8 Tabellen visar A-vägd ljudeffektsnivå L wa i kanal för produkterna Pridux, IRIS och vridspjäll i storlek Ø 0 mm. Data baseras på mätningar utförda av SP. För vridspjället redovisas katalogdata från aktuell leverantör L pålitlig flödesmätning Vid brist på utrymme tvingas man ibland att installera spjäll nära böjar, avgreningar eller andra störningar. Med sin centriska strypning och koniska in- och utlopp är Pridux dre känslig för olämplig placering. Exempelvis kan Pridux placeras endast D före eller efter en böj med ett metodfel m på ± 7%. ekonomiskt och miljösmart Färre ljuddämpare frigör utrymme och sparar byggnadsvolym Bättre ventilationssystem till lägre kostnad Miljön vinner på dre material som ska produceras och transporteras Enkel rensning Pridux kan öppnas helt och behöver därför ingen separat renslucka. Rensningen utförs enkelt med en mjuk nylonborste (viska). Efter rensning återställs spjället till inställt värde. Rätt till konstruktionsändringar förbehålls På finns alltid senaste uppdatering

4 tekniska data Vid dimensionering används nedanstående tabeller och diagram. Vid injustering används diagrammen under rubriken Injustering. Pridux finns också i MagiCAD för enkel projektering. dimensionering I diagrammen redovisas A-vägd ljudeffektsnivå i kanal. A-vägd ljudeffektsnivå per oktavband fås genom att addera ljudeffektsnivån med korrektionsfaktorn K okt, LWA mått och vikt Se figurer och tabell nedan. Önskas oktavbandsuppdelad ljudeffektsnivå L W i kanal som inte är A-vägd adderas ljudeffektsnivån i diagrammen med korrektionsfaktorn K okt, Lw ØD 7 Tabell K okt, LWA Pridux storlek Frekvens, Hz 0 K K K 8K L tolerans ± Storlek ØD, mm L, mm Vikt, Kg 99 0,9, Tabell K okt, Lw , Pridux storlek Frekvens, Hz 0 K K K 8K , , , tolerans ± Samtliga data bygger på mätningar utförda av SP, Sveriges Tekniska Forskningsinstitut.

5 Pridux l/s, 7 8 v, m/s =0 db(a), Pridux , 0 = db(a) l/s 8 v, m/s Pridux = db(a), l/s 0, 7 8 v, m/s Pridux l/s, 7 8 v, m/s =0 db(a), Pridux l/s, 7 8 v, m/s =0 db(a), Pridux l/s, 7 8 v, m/s 0 = db(a),

6 injustering Se diagram, tabeller och figurer nedan. redovisning Injusteringsdiagrammen anger luftflödet som funktion av mättrycket ΔP m. Detta tryck mäts med manometer som ansluts till spjällets mätuttag. Som alternativ till att läsa av värden i diagrammen, kan man beräkna önskade värden med hjälp av aktuell K-faktor. injustering steg för steg k-faktor Tabellen visar K-faktorn för olika positioner (inställningar) och storlekar på spjället. Med nedanstående ekvation kan lämplig storhet beräknas. Exempel: Pridux 0 är inställd på position. Det innebär att K-faktorn är 8,7. Vad är luftflödet om du mäter tryckfallet Pa över spjällets mätuttag? Lösning: q (l/s) = K ΔP m q (l/s) = 8,7 =, l/s Lås upp genom att skjuta låsknappen till höger Pridux, Ø mm 0 00, 7, 7,,, 9,,,8,, 9, 7,9,,0,,, 0,,,, 8,7,7,,,7,8 7,0, 8,0 8, Justera in spjället och läs av mättrycket,,,, 8,7 7,,,8, 9, Samtliga data bygger på mätningar utförda av SP, Sveriges Tekniska Forskningsinstitut. Lämplig raksträcka Storleken på metodfelet m bestäms av avståndet mellan Pridux och aktuell störning. Med raksträcka D (en kanaldiameter) före eller efter böj, blir metodfelet ± 7%. Ytterligare information finns att läsa på vår hemsida. Skriv upp spjällets position Lås spjället genom att skjuta låsknappen till vänster rensning Vid rensning öppnas låsknappen (se figurer ovan). Vrid spjällvredet till position Open. Rensa spjället med mjuk nylonborste (viska). Efter rensning återställs spjället och låses med låsknappen.

7 Pridux , Pridux , l/s l/s Pridux , Pridux , l/s l/s Pridux , Pridux , l/s l/s 7

8 Copyright 0 Acticon AB Jesper Design Acticon AB Sjöåkravägen 0 Bankeryd Tel Fax
