KSFa

Transkript

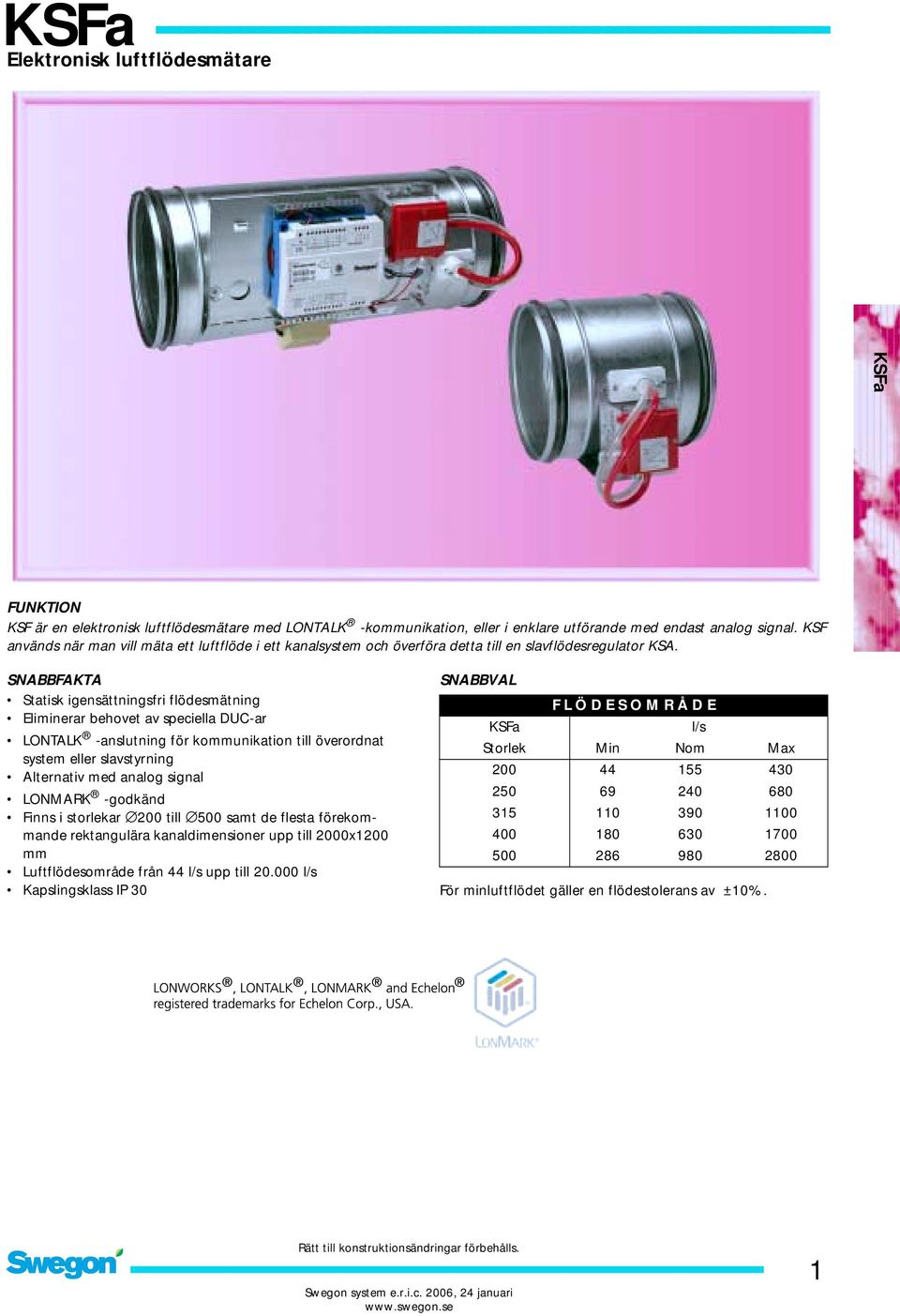

1 Elektronisk luftflödesmätare FUNKTION KSF är en elektronisk luftflödesmätare med LONTALK -kommunikation, eller i enklare utförande med endast analog signal. KSF används när man vill mäta ett luftflöde i ett kanalsystem och överföra detta till en slavflödesregulator KSA. SNABBFAKTA Statisk igensättningsfri flödesmätning Eliminerar behovet av speciella DUC-ar LONTALK -anslutning för kommunikation till överordnat system eller slavstyrning Alternativ med analog signal LONMARK -godkänd Finns i storlekar 200 till 500 samt de flesta förekommande rektangulära kanaldimensioner upp till 2000x1200 mm Luftflödesområde från 44 upp till Kapslingsklass IP 30 SNABBVAL F L Ö D E S O M R Å D E Storlek Min Nom Max För minluftflödet gäller en flödestolerans av ±10%. Rätt till konstruktionsändringar förbehålls. 1

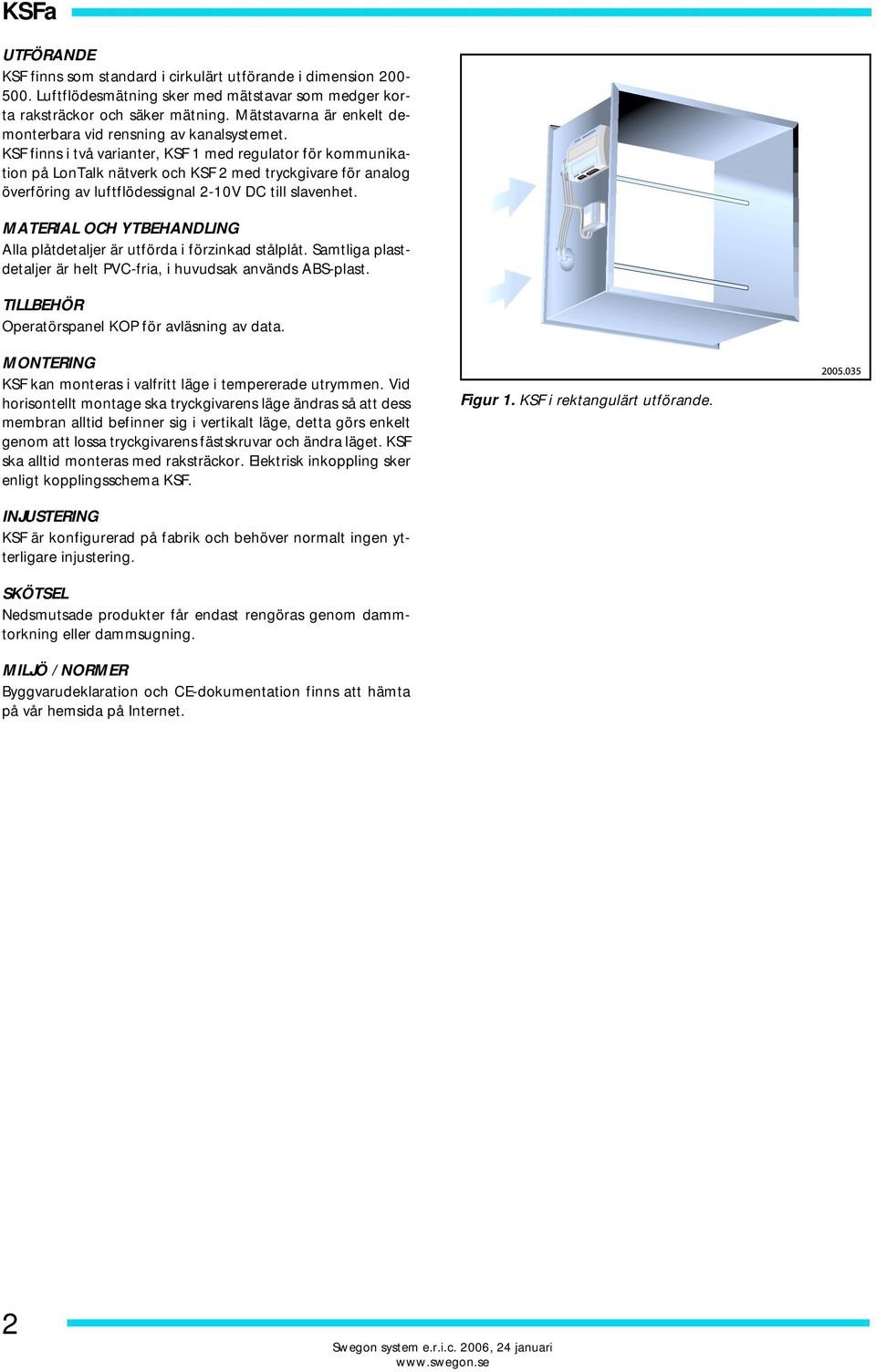

2 UTFÖRANDE KSF finns som standard i cirkulärt utförande i dimension Luftflödesmätning sker med mätstavar som medger korta raksträckor och säker mätning. Mätstavarna är enkelt demonterbara vid rensning av kanalsystemet. KSF finns i två varianter, KSF 1 med regulator för kommunikation på LonTalk nätverk och KSF 2 med tryckgivare för analog överföring av luftflödessignal 2-10V DC till slavenhet. MATERIAL OCH YTBEHANDLING Alla plåtdetaljer är utförda i förzinkad stålplåt. Samtliga plastdetaljer är helt PVC-fria, i huvudsak används ABS-plast. TILLBEHÖR Operatörspanel KOP för avläsning av data. MONTERING KSF kan monteras i valfritt läge i tempererade utrymmen. Vid horisontellt montage ska tryckgivarens läge ändras så att dess membran alltid befinner sig i vertikalt läge, detta görs enkelt genom att lossa tryckgivarens fästskruvar och ändra läget. KSF ska alltid monteras med raksträckor. Elektrisk inkoppling sker enligt kopplingsschema KSF. Figur 1. KSF i rektangulärt utförande. INJUSTERING KSF är konfigurerad på fabrik och behöver normalt ingen ytterligare injustering. SKÖTSEL Nedsmutsade produkter får endast rengöras genom dammtorkning eller dammsugning. MILJÖ / NORMER Byggvarudeklaration och CE-dokumentation finns att hämta på vår hemsida på Internet. 2

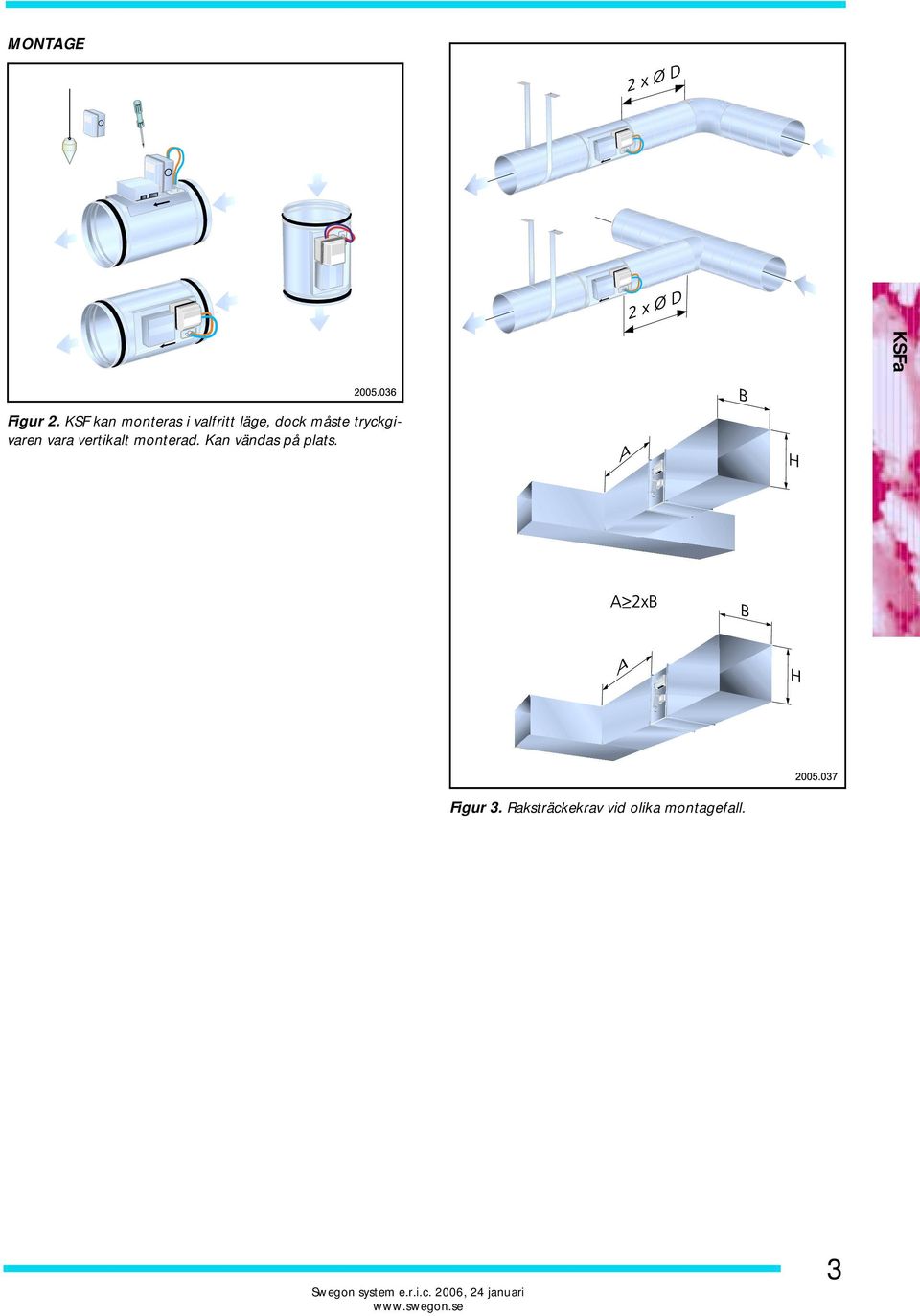

3 MONTAGE Figur 2. KSF kan monteras i valfritt läge, dock måste tryckgivaren vara vertikalt monterad. Kan vändas på plats. Figur 3. Raksträckekrav vid olika montagefall. 3

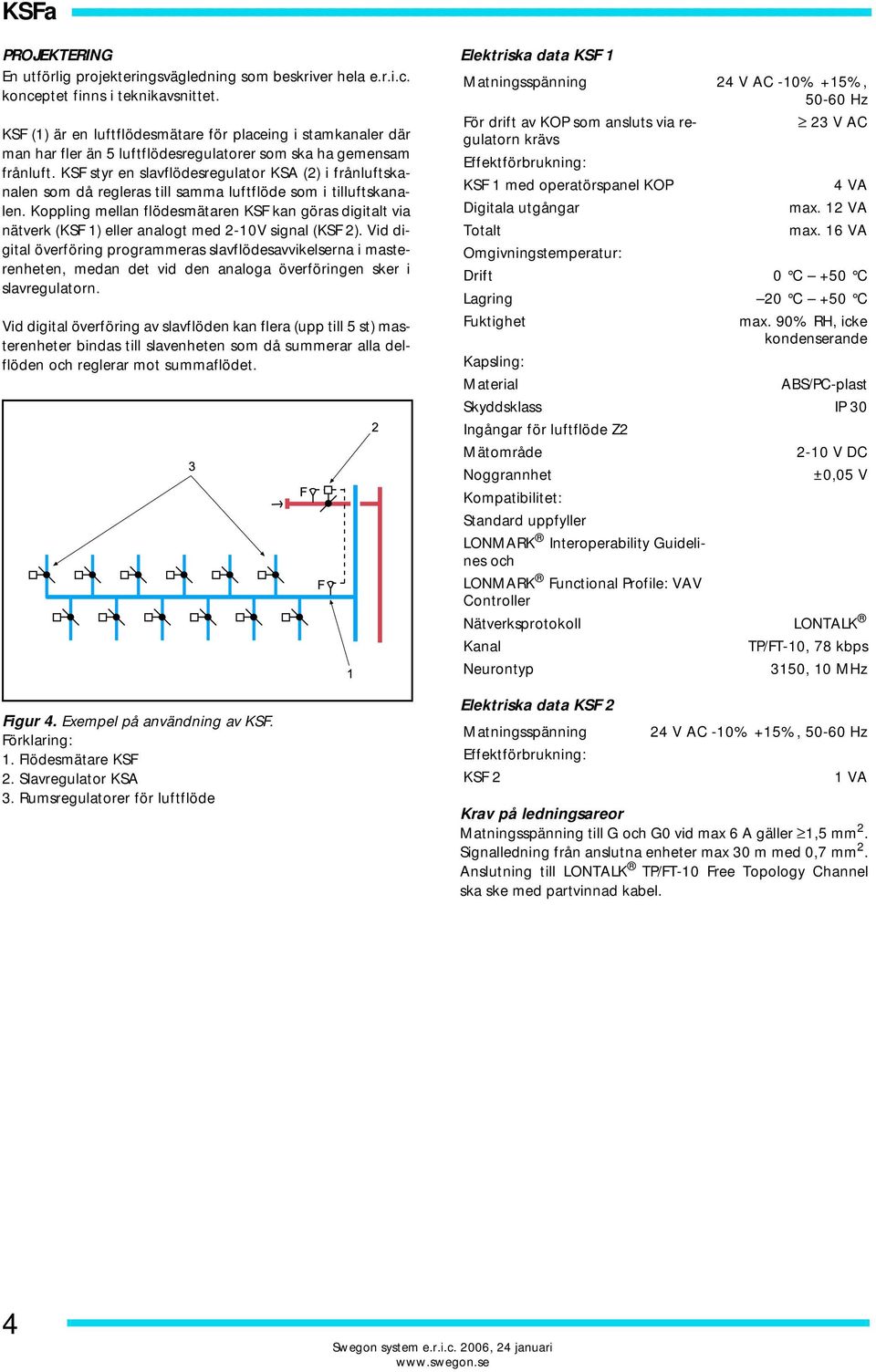

4 PROJEKTERING En utförlig projekteringsvägledning som beskriver hela e.r.i.c. konceptet finns i teknikavsnittet. KSF (1) är en luftflödesmätare för placeing i stamkanaler där man har fler än 5 luftflödesregulatorer som ska ha gemensam frånluft. KSF styr en slavflödesregulator KSA (2) i frånluftskanalen som då regleras till samma luftflöde som i tilluftskanalen. Koppling mellan flödesmätaren KSF kan göras digitalt via nätverk (KSF 1) eller analogt med 2-10V signal (KSF 2). Vid digital överföring programmeras slavflödesavvikelserna i masterenheten, medan det vid den analoga överföringen sker i slavregulatorn. Vid digital överföring av slavflöden kan flera (upp till 5 st) masterenheter bindas till slavenheten som då summerar alla delflöden och reglerar mot summaflödet. Figur 4. Exempel på användning av KSF. Förklaring: 1. Flödesmätare KSF 2. Slavregulator KSA 3. Rumsregulatorer för luftflöde Elektriska data KSF 1 Matningsspänning 24 V AC -10% +15%, Hz För drift av KOP som ansluts via regulatorn krävs 23 V AC Effektförbrukning: KSF 1 med operatörspanel KOP 4 VA Digitala utgångar max. 12 VA Totalt max. 16 VA Omgivningstemperatur: Drift 0 C +50 C Lagring 20 C +50 C Fuktighet max. 90% RH, icke kondenserande Kapsling: Material ABS/PC-plast Skyddsklass IP 30 Ingångar för luftflöde Z2 Mätområde 2-10 V DC Noggrannhet ±0,05 V Kompatibilitet: Standard uppfyller LONMARK Interoperability Guidelines och LONMARK Functional Profile: VAV Controller Nätverksprotokoll LONTALK Kanal TP/FT-10, 78 kbps Neurontyp 3150, 10 MHz Elektriska data KSF 2 Matningsspänning Effektförbrukning: KSF 2 24 V AC -10% +15%, Hz 1 VA Krav på ledningsareor Matningsspänning till G och G0 vid max 6 A gäller 1,5 mm 2. Signalledning från anslutna enheter max 30 m med 0,7 mm 2. Anslutning till LONTALK TP/FT-10 Free Topology Channel ska ske med partvinnad kabel. 4

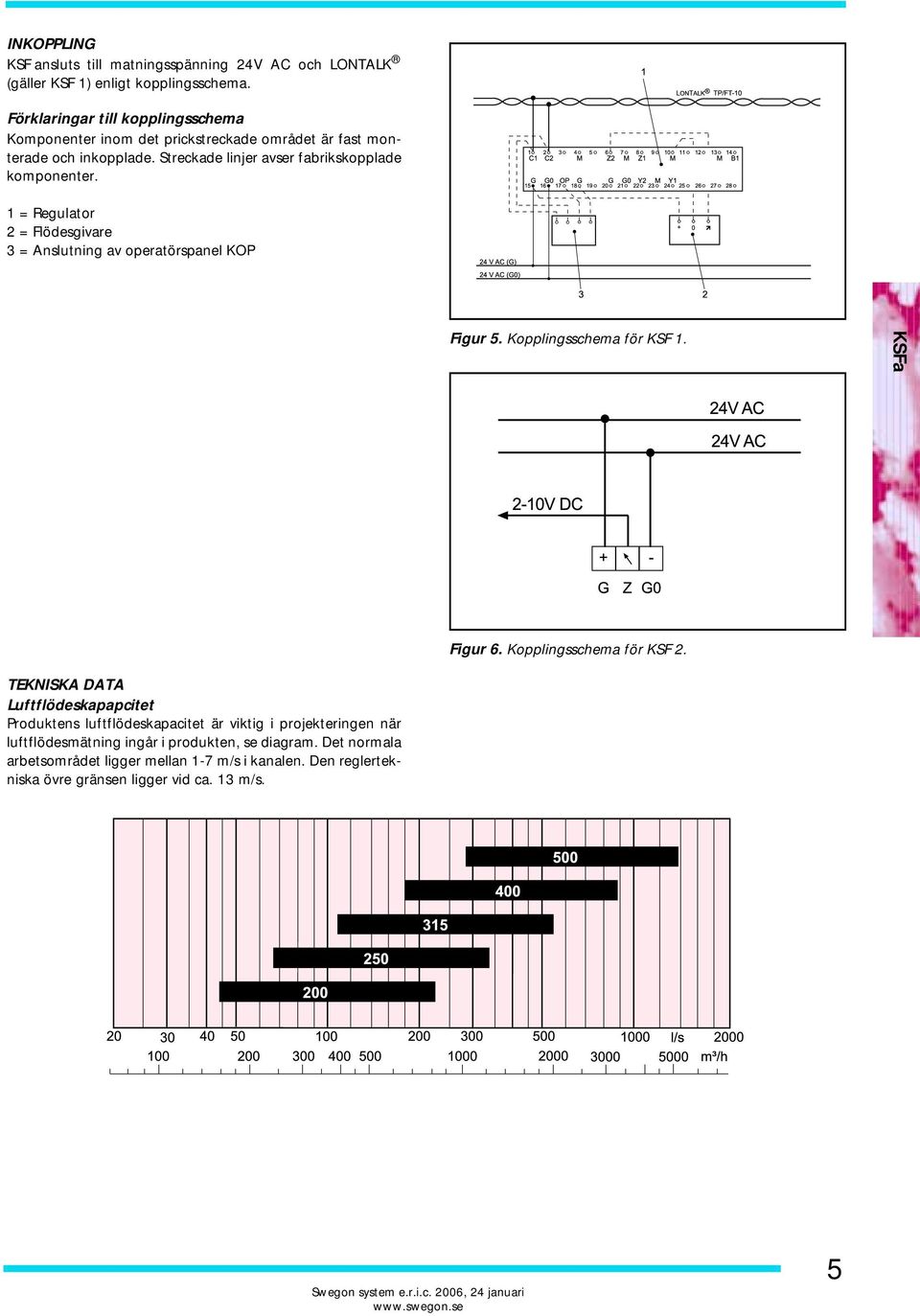

5 INKOPPLING KSF ansluts till matningsspänning 24V AC och LONTALK (gäller KSF 1) enligt kopplingsschema. Förklaringar till kopplingsschema Komponenter inom det prickstreckade området är fast monterade och inkopplade. Streckade linjer avser fabrikskopplade komponenter. 1 = Regulator 2 = Flödesgivare 3 = Anslutning av operatörspanel KOP Figur 5. Kopplingsschema för KSF 1. Figur 6. Kopplingsschema för KSF 2. TEKNISKA DATA Luftflödeskapapcitet Produktens luftflödeskapacitet är viktig i projekteringen när luftflödesmätning ingår i produkten, se diagram. Det normala arbetsområdet ligger mellan 1-7 m/s i kanalen. Den reglertekniska övre gränsen ligger vid ca. 13 m/s. 5

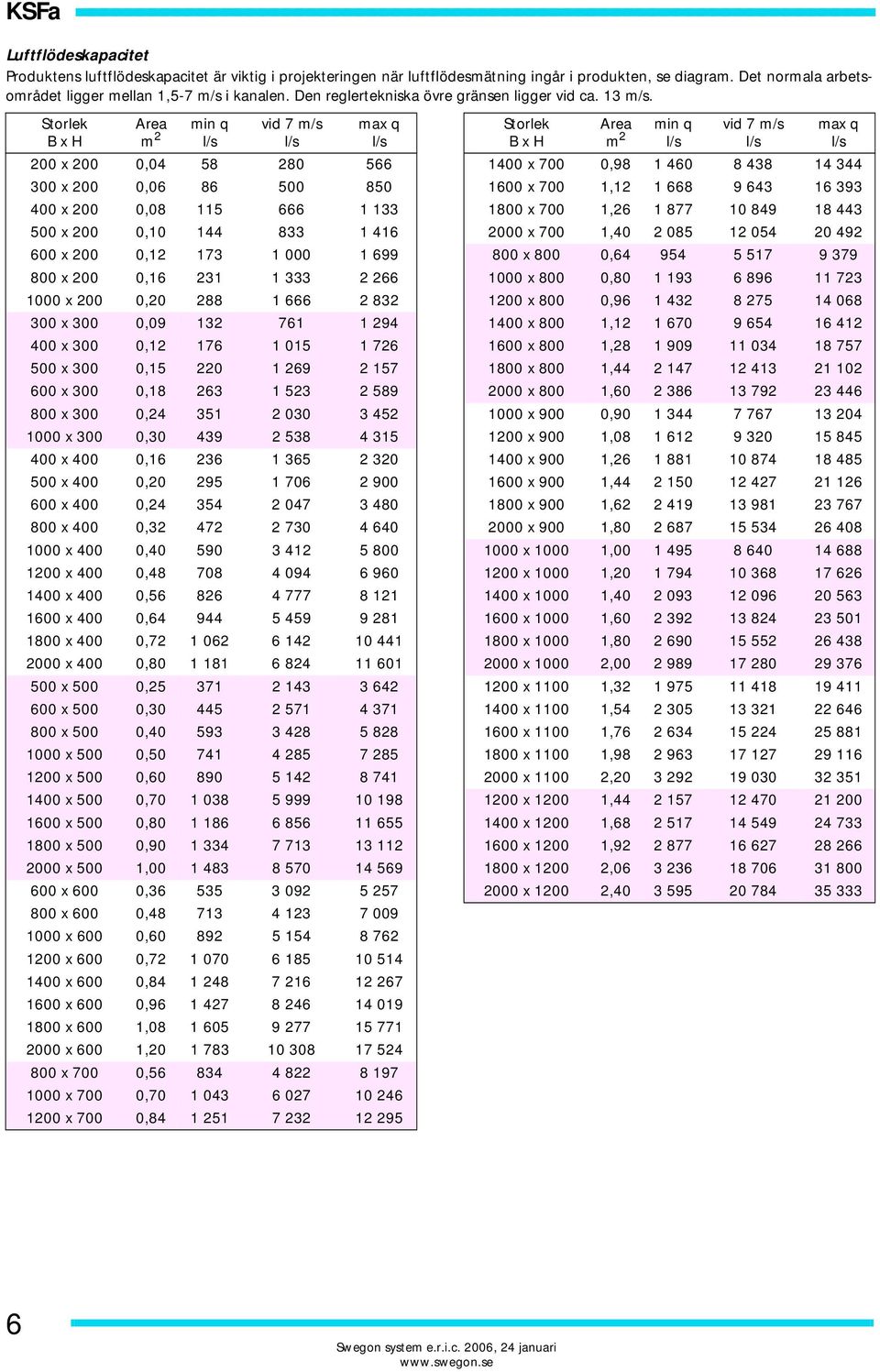

6 Luftflödeskapacitet Produktens luftflödeskapacitet är viktig i projekteringen när luftflödesmätning ingår i produkten, se diagram. Det normala arbetsområdet ligger mellan 1,5-7 m/s i kanalen. Den reglertekniska övre gränsen ligger vid ca. 13 m/s. Storlek B x H Area m 2 min q vid 7 m/s max q 200 x 200 0, x 200 0, x 200 0, x 200 0, x 200 0, x 200 0, x 200 0, x 300 0, x 300 0, x 300 0, x 300 0, x 300 0, x 300 0, x 400 0, x 400 0, x 400 0, x 400 0, x 400 0, x 400 0, x 400 0, x 400 0, x 400 0, x 400 0, x 500 0, x 500 0, x 500 0, x 500 0, x 500 0, x 500 0, x 500 0, x 500 0, x 500 1, x 600 0, x 600 0, x 600 0, x 600 0, x 600 0, x 600 0, x 600 1, x 600 1, x 700 0, x 700 0, x 700 0, Storlek B x H Area m 2 min q vid 7 m/s max q 1400 x 700 0, x 700 1, x 700 1, x 700 1, x 800 0, x 800 0, x 800 0, x 800 1, x 800 1, x 800 1, x 800 1, x 900 0, x 900 1, x 900 1, x 900 1, x 900 1, x 900 1, x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x ,

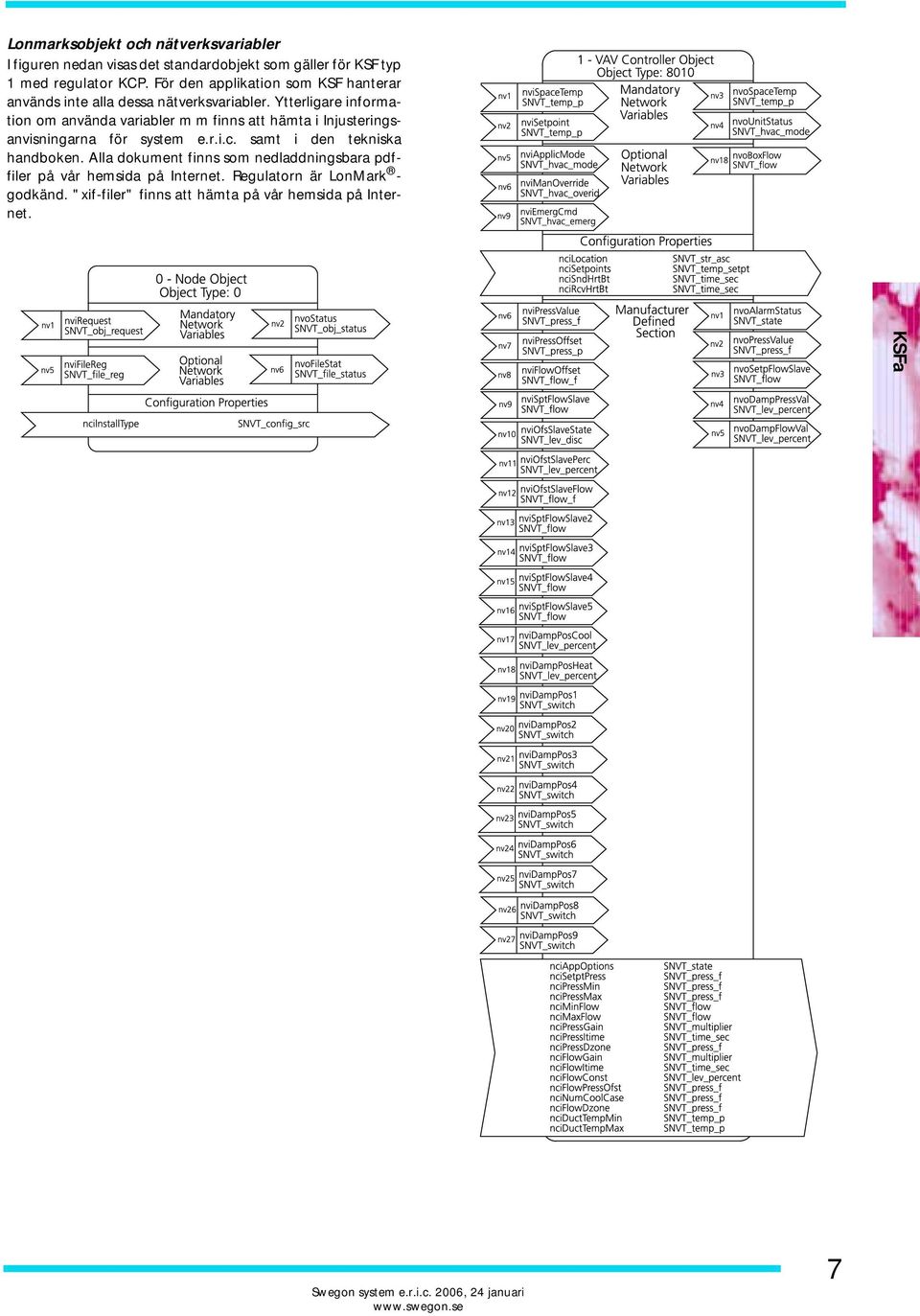

7 Lonmarksobjekt och nätverksvariabler I figuren nedan visas det standardobjekt som gäller för KSF typ 1 med regulator KCP. För den applikation som KSF hanterar används inte alla dessa nätverksvariabler. Ytterligare information om använda variabler m m finns att hämta i Injusteringsanvisningarna för system e.r.i.c. samt i den tekniska handboken. Alla dokument finns som nedladdningsbara pdffiler på vår hemsida på Internet. Regulatorn är LonMark - godkänd. "xif-filer" finns att hämta på vår hemsida på Internet. 7

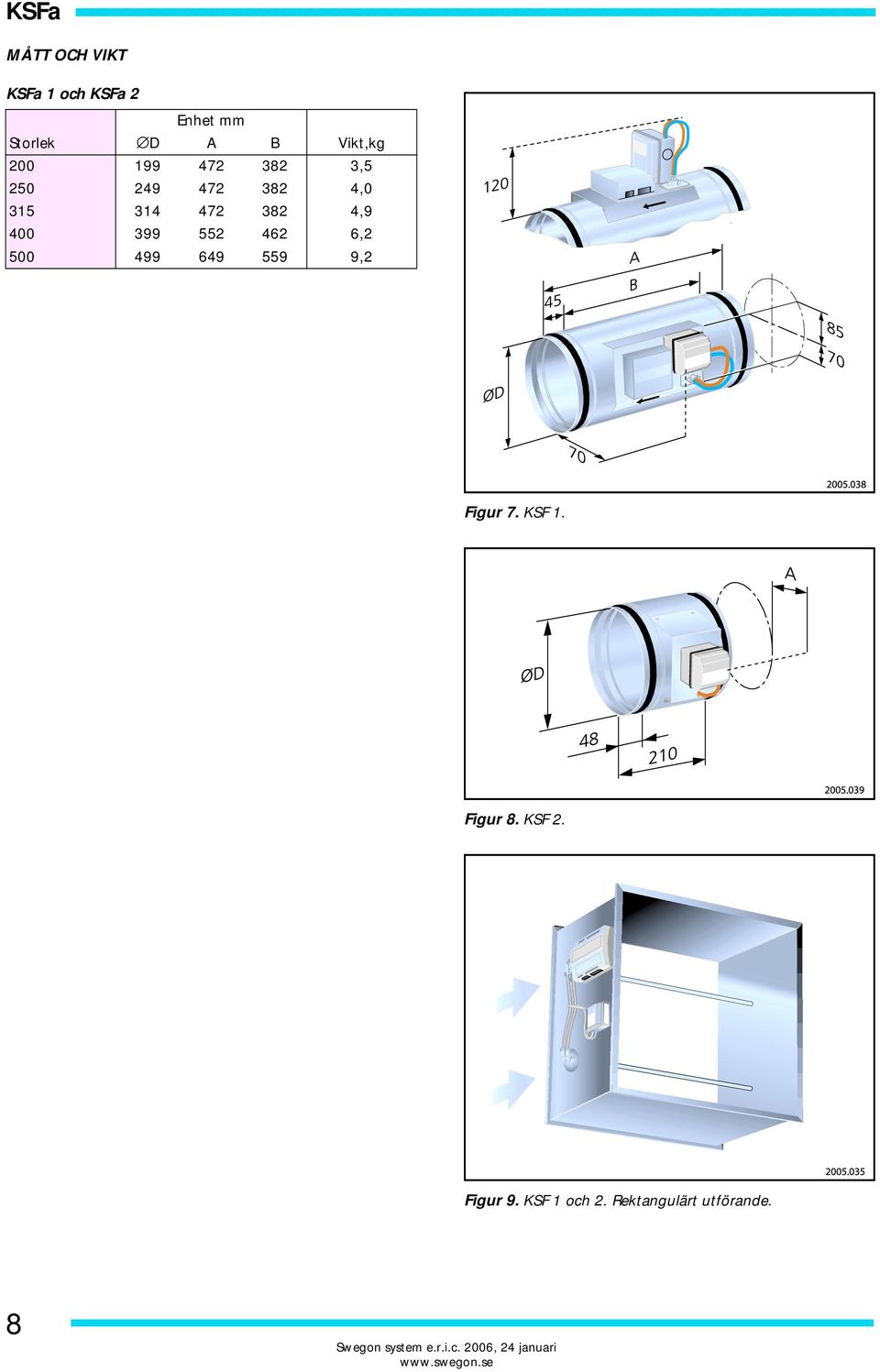

8 MÅTT OCH VIKT 1 och 2 Enhet mm Storlek D A B Vikt,kg , , , , ,2 Figur 7. KSF 1. Figur 8. KSF 2. Figur 9. KSF 1 och 2. Rektangulärt utförande. 8

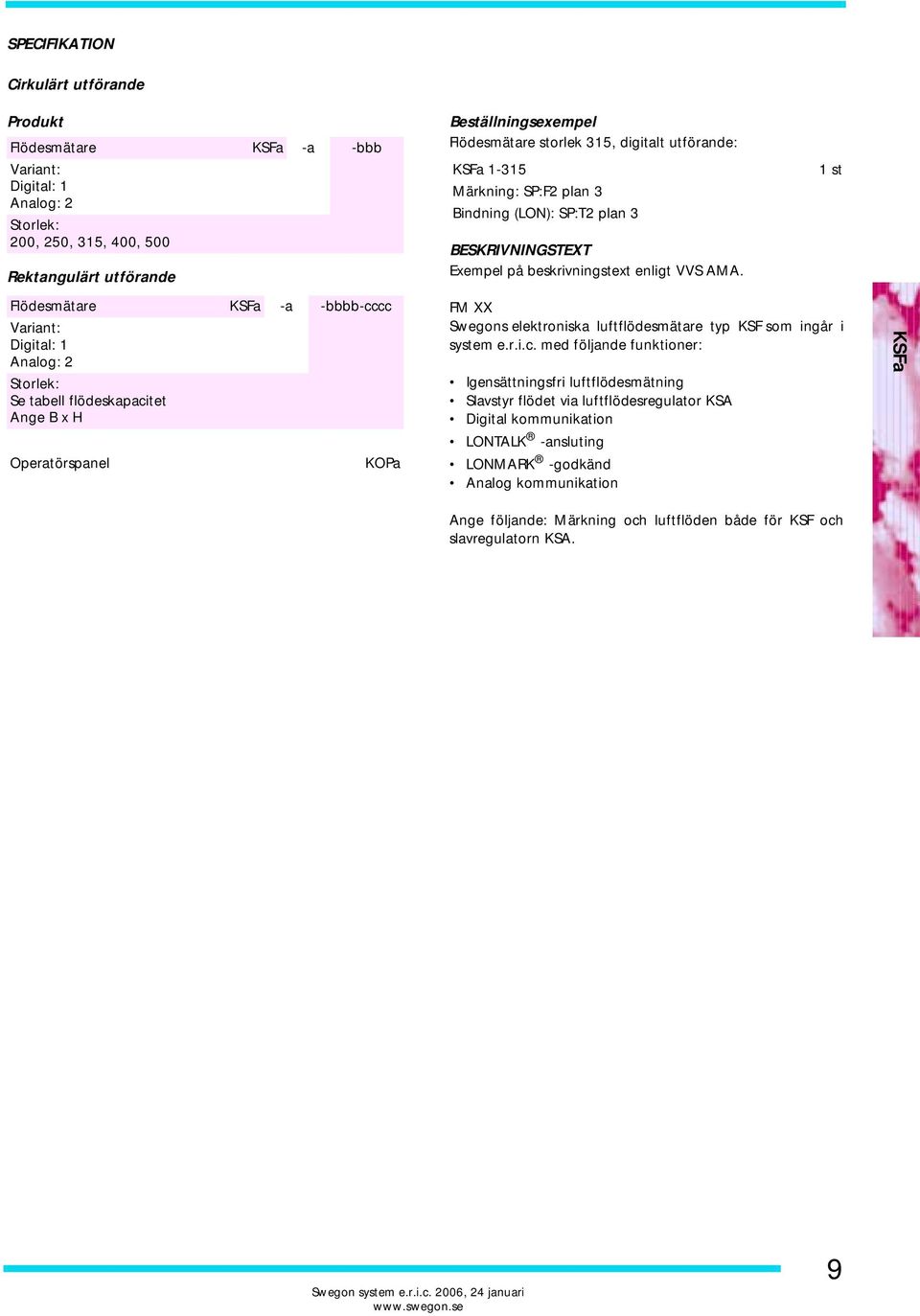

9 SPECIFIKATION Cirkulärt utförande Produkt Flödesmätare -a -bbb Variant: Digital: 1 Analog: 2 Storlek: 200, 250, 315, 400, 500 Rektangulärt utförande Beställningsexempel Flödesmätare storlek 315, digitalt utförande: Märkning: SP:F2 plan 3 Bindning (LON): SP:T2 plan 3 BESKRIVNINGSTEXT Exempel på beskrivningstext enligt VVS AMA. 1 st Flödesmätare -a -bbbb-cccc Variant: Digital: 1 Analog: 2 Storlek: Se tabell flödeskapacitet Ange B x H Operatörspanel KOPa FM XX Swegons elektroniska luftflödesmätare typ KSF som ingår i system e.r.i.c. med följande funktioner: Igensättningsfri luftflödesmätning Slavstyr flödet via luftflödesregulator KSA Digital kommunikation LONTALK -ansluting LONMARK -godkänd Analog kommunikation Ange följande: Märkning och luftflöden både för KSF och slavregulatorn KSA. 9
