1 Spara energi - inte på komfort Luftridåer inom industri Spara energi - inte på komfort Luftridåer inom industri

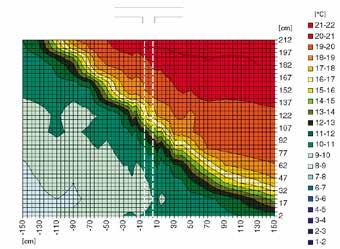

2 Den osynliga porten En öppen port är inbjudande och enkel att passera, men innebär också dålig arbetsmiljö och energiförluster. En luftridå skapar en komfortabel miljö och minskar energiförluster. Fricos luftridåer separerar effektivt inne och ute, varmt och kallt. Luftridåer skapar en luftbarriär mellan kallt och varmt, då den kalla uteluften ska hindras från att komma in och den uppvärmda inneluften från att försvinna ut men även för att skydda luftkonditionerade lokaler och kylrum. En korrekt installerad luftridå minskar kalldrag, skapar en komfortabel innemiljö och minskar energiförlusterna i portar och dörröppningar. Fricos Thermozone-teknologi ger optimal ridåverkan med perfekt balans mellan luftvolym och lufthastighet. Den här balansen gör inte bara luftridån mer effektiv utan har även andra fördelar. Inomhusklimatet blir behagligare om ljudnivån och turbulensen minskar och energikostnaderna blir lägre. En korrekt installerad luftridå reducerar energiförlusterna vid en öppen port eller dörr. I en öppning helt utan skydd strömmar luften ut Med en rätt inställd luftridå blir det en skarp separation mellan de olika temperaturzonerna.

3 Välj rätt luftridå När du väljer luftridå bör du tänka på följande punkter: För att säkerställa att luftströmmen når golvet med optimal lufthastighet är installationshöjden (inte öppningens höjd) avgörande för valet av luftridå. Luftridån ska täcka hela öppningens bredd (eller höjd för vertikala aggregat). Fricos luftridåer finns i flera olika längder. För breda/höga öppningar kan flera aggregat monteras bredvid/ovanpå varandra. Aggregatet ska monteras så nära öppningen som möjligt. Flera av våra luftridåer kan också fås med värme, för att hjälpa till att värma upp lokalen när porten är stängd. Det är viktigt att tryckskillnaden mellan lokalen och omgivningen inte är alltför stor. Kontakta Frico för mer information om balanserad ventilation. Horisontellt montage Luftridåerna monteras horisontellt ovanför dörröppningen och skapar en vertikal luftbarriär. Rekommenderad installationshöjd Luftridå 3,5 m PA ,2 m PA ,5 m AGI ,5 m AGS/AGR Stora portar AGI Vertikalt montage Luftridåerna monteras vertikalt bredvid dörröppningen och skapar en horisontell luftbarriär. Två luftridåer installeras, en på vardera sida om öppningen. Rekommenderad installationsbredd* Luftridå 5 m PA m PA Stora portar AGI4500/ Stora portar, underblåsande UF600 1 *) Två luftridåer, en på vardera sida om öppningen. Tillbehör/Regleringar En del av våra luftridåer har inbyggd reglering och till övriga erbjuder vi reglering separat. SIRe är ett smart och väldesignat lågspänningsstyrsystem som finns i tre olika nivåer med olika funktionalitet. Funktioner SIReBN Basic Manuell reglering av fläkt och temperatur. Automatisk reglering av fläkt och temperatur med inbyggd termostat. Funktioner SIReACY Competent Samtliga funktioner för Basic. Kalenderfunktion. Filterlarm. Enkel DUC-styrning - on/off, fläkthastighet och larmfunktion. Flexibelt läge - anpassad drift för dörrar som öppnas/stängs. Öppet läge - anpassad drift för dörrar som står öppna. Funktioner SIReAAY Advanced Samtliga funktioner för Competent. Ecoläge - extra energieffektivt läge. Comfortläge - när komforten är viktigast. Avancerad DUC-styrning. Maxbegränsning av returvattentemperaturen. Proaktiv reglering genom mätning av utetemperaturen.

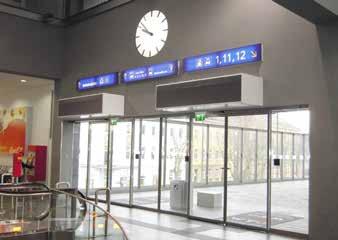

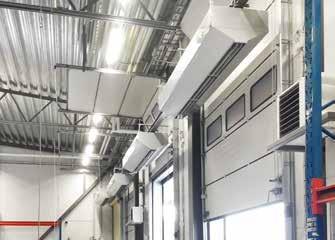

4 Produktsortiment PA3500/4200 Med luftridå PA3500/PA4200 finns fler möjligheter än någonsin tidigare, förpackade i samma produkt. PA3500/PA4200 passar särskilt bra i entréer till exempelvis industrioch lagerbyggnader, butiker eller köpcentrum. Luftridån har många smarta och energibesparande funktioner som ger ett helautomatiskt skydd för din öppning, anpassningsbar efter varje unikt användningsområde. AGS5500/AGR5500 AGS/AGR är en kraftfull luftridå främst avsedd för industriportar, men kan också användas för entréer i andra större lokaler som t.ex. köpcentrum. AGS5500 är avsedd för utanpåliggande montering medan AGR5500 installeras infälld. Följande modeller kan specialbeställas: - med elvärme - med alternativa vattenanslutningar - för vertikalt montage AGI4500/6000 AGI är en robust luftridå avsedd för horisontellt eller vertikalt montage vid stora portar. Med sina kraftfulla fläktar och sin höga kapslingsklass är den speciellt lämpad för industriella miljöer. Enkel upphängning med fasta muttrar på ovansidan för montering med gängad stång. Justerbart utblåsgaller gör det möjligt att rikta luften för optimal luftridåverkan. UF600 UF600 skapar en mycket effektiv luftspärr när luft med hög hastighet pressas ut genom en smal spalt som är belägen i golvet innanför portöppningen. En uppåtriktad luftspärr från golvet ger bästa möjliga skydd mot att kallare luft strömmar in i lokalen. UF600 består av en kolonn med inloppshuv, ljuddämpare och fläktar och en golvkanal med luftridåspaltens mynning i golvplanet. Kolonnen placeras utanför (eller innanför) porten och på valfri sida av öppningen. Golvkanalen gjuts in i golvet.

5 Spara energi... Thermozone-teknologin ger optimal ridåverkan med perfekt balans mellan luftvolym och hastighet. Fricos luftridåer ger därför den mest effektiva separeringen med minsta möjliga energiåtgång, oavsett om det är värmen eller kylan man vill bevara inomhus. Exempel Industriport Entré portöppning: 3 x 3 m (B x H) Invändig takhöjd: 5 m Lokalyta: m 2 Dimensionerad rumstemperatur: +20 C Vindhastighet: 0-2 m/s Årsmedeltemperatur: +6,6 C i Stockholm Arbetstider: Kl. 07:00-16:00, 5 dagar/vecka -18 C +18 C Dörr öppen i snitt: 1 timme/dag Monterad luftridå Besparingspotential/ Payoff-tid Vertikalt montage - en på vardera sidan dörröppningen Horisontellt montage ovan dörröppningen Besparing 65 % Energiförlust 35 % Besparing 50 % Energiförlust 50 % Besparing 65 % = kwh/år SEK per år om 1 kwh = 1 SEK Besparing 50 % = kwh/år SEK per år om 1 kwh = 1 SEK Årlig energiförlust för dörröppning utan skydd: kwh/år...inte på komforten! Luftridåer från Frico har optimerad prestanda, låg ljudnivå och ger maximal skyddsverkan. I många lokaler, t ex butiker, varuhus, industrilokaler och godsterminaler, står dörrar och portar öppna en stor del av dagen. Det innebär stora förluster av dyrbar uppvärmd eller kyld luft, men också dålig komfort för kunder och personal. Fricos luftridåer ger ett komfortabelt inneklimat, fritt från drag. Luftridån håller även insekter och avgaser ute. Ljud är också viktigt för inomhuskomforten. Vi på Frico fäster stor vikt vid våra produkters ljudnivå. De fläktar vi använder och en optimerad luftflödesgeometri bidrar till att ljudnivån hålls så låg som möjligt.

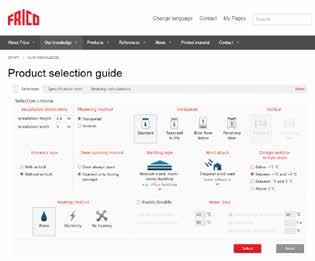

6 Bara ett klick bort Smarta verktyg På vår hemsida hittar du information om alla våra produkter. Det finns även smarta verktyg för att hitta rätt produkt, göra värmeberäkningar och skapa specifikationstexter. Produktvalsguide Produktvalsguiden har en grundläggande och en avancerad nivå. Vilken nivå som ska användas beror på hur mycket information som finns tillgänglig om installationen. Produktvalsprogrammet ska användas för att få en uppskattning om vilka produkter som är lämpliga. Kontakta oss på Frico Du är varmt välkommen att kontakta oss när du vill diskutera förutsättningarna för just din öppning. Med en del information från dig kan vi göra en uppskattning av vilka energibesparingar som är möjliga. Se checklistan med parametrar som är bra att ha tillhands. Portens bredd och höjd Lokalens typ och storlek Dagar i veckan som porten används Timmar per dygn som porten är öppen Inomhus- och utomhustemperaturer Vindpåverkan Eventuellt undertryck Mer information om vem du kan kontakta på Tel Frico AB, Box 102, Partille mailbox@frico.se
