Elektra - C/F/V/H Tålig värmefläkt för riktigt krävande miljöer

Transkript

1 kw Elvärme 14 modeller Elektra - C/F/V/H Tålig värmefläkt för riktigt krävande miljöer Användningsområden Elektra är en serie värmefläktar konstruerade för att klara av krävande miljöer. De olika modellerna kan användas i allt från korrosiva miljöer och brandfarliga utrymmen till rum med höga temperaturer samt ombord på fartyg och offshoreplattformar. Elektra är främst tänkt för stationärt bruk, men kan även användas som portabel värmefläkt. Komfort Fricos värmefläktar är mycket tystgående och ger snabbt en behaglig värme. Med värmefläkt Elektra kan komfort nu även fås i miljöer med särskilda krav. Drift och ekonomi Fricos värmefläktar har lång livslängd och ger snabbt och effektivt värme till låg kostnad. Enkel installation och minimalt underhåll reducerar också kostnaderna och risken för fel. Produktfakta Värmefläkt Elektra finns i fyra utföranden: - Elektra C är avsedd för korrosiva och fuktiga miljöer, t.ex. tvätthallar för bilar och reningsverk. Hölje i syrafast stålplåt. IP65. - Elektra F har låg elementtemperatur och är godkänd för användning i brandfarliga utrymmen, t.ex. snickerier och lantgårdar. IP65. - Elektra V är konstruerad för att klara vibrationer på fartyg och offshoreplattformar och är godkänd av Det Norske Veritas. Finns även för 440V/60Hz. IP44. - Elektra H är avsedd för rum med höga temperaturer, upp till 70 C. IP44. För stationärt bruk. Portabelt bruk är möjligt tack vare de vändbara konsolerna och påmonterat bärhandtag. Hölje i rostfri stålplåt (Elektra C har syrafast hölje). Galler och konsol: RAL 3020 (rött). Design Värmefläkt Elektra har en modern design med ett hölje i rostfri stålplåt, rött galler och röda konsoler. Konsolerna är vridbara, vilket gör att Elektra även kan användas som portabel värmefläkt. Vi förbehåller oss rätten till eventuella ändringar

2 Tack vare hög IP-klass och hölje i syrafast stålplåt kan värmefläkt Elektra C användas även i en riktigt fuktig miljö som t.ex. en tvätthall för bilar. Konstruerad för brandfarliga utrymmen värmefläkt Elektra F kan med fördel installeras i snickerier. Värmefläkt Elektra H är konstruerad speciellt för utrymmen med höga temperaturer, ända upp till 70 C. Skakningar ombord på fartyg och offshoreplattformar kan skapa problem hos elektronisk utrustning. Värmefläkt Elektra V är utvecklad för att klara av dessa påfrestningar.

3 Tekniska data Elektra C. För korrosiva och fuktiga miljöer. 3 Typ E-nr Effektsteg [kw] Luftflöde [m³/h] Ljudnivå *1 [db(a)] t *2 [ C] Spänning [V] Ström *3 [A] HxBxD [mm] ELC /2/ V~ 9,1/13,5 375x300x ELC /3/ V3~ 4,5/8,9 445x375x ELC /4,5/ V3~ 6,7/13,2 445x375x ELC /7,5/ V3~ 11,2/22,0 445x375x Tekniska data Elektra F. För brandfarliga utrymmen. 3 Typ E-nr Effektsteg [kw] Luftflöde [m³/h] Ljudnivå *1 [db(a)] t *2 [ C] Spänning [V] Ström *3 [A] HxBxD [mm] ELF /2/ V~ 9,1/13,5 375x300x ELF /3/ V3~ 4,8/9,1 375x300x ELF /4,5/ V3~ 6,7/13,2 445x375x Tekniska data Elektra V. För fartyg och offshoreplattformar. 3 Typ E-nr Effektsteg [kw] Luftflöde [m³/h] Ljudnivå *1 [db(a)] t *2 [ C] Spänning [V] Ström *3 [A] HxBxD [mm] ELV /2/ V~ 9,0/13,3 375x300x ELV /1,5/ V3~ 4,0/4,6 375x300x ELV /1,8/3, /440V3~ 4,4/5,1 375x300x ELV /2,5/ V3~ 6,5/7,5 375x300x ELV /3/ /440V3~ 7,1/8,2 375x300x Tekniska data Elektra H. För rum med höga temperaturer. 3 Typ E-nr Effektsteg [kw] Luftflöde [m³/h] Ljudnivå *1 [db(a)] t *2 [ C] Spänning [V] Ström *3 [A] HxBxD [mm] ELH /3/ V3N~ 4,5/8,9 445x375x ELH /4,5/ V3N~ 6,7/13,2 445x375x * 1 ) Förutsättningar: Avstånd till aggregat 5 meter. * 2 ) t = temperaturhöjning på genomgående luft vid maximal värmeeffekt. * 3 ) Strömvärde vid halv/hel värmeeffekt. Vikt [kg] Vikt [kg] Vikt [kg] Vikt [kg] Kapslingsklass Elektra C/F: IP65, Elektra V/H: IP44. Godkänd av SEMKO samt CE-märkt. Elektra V är godkänd av Det Norske Veritas. Elektra F är godkänd för användning i brandfarliga utrymmen. 3 6/9 15 kw Elektra C/H [m] Kastlängder 3 6/9 15 kw kw Elektra C/H [m] Elektra F/V [m] kw Elektra F/V [m]

4 Mått ELC331, ELF331, ELF633, ELV ELC633, ELC933, ELC1533, ELF933, ELH / / Stationärt bruk Portabelt bruk 3 390/ /485

5 Montering och installation Montering Värmefläkt Elektra monteras på vägg och har en fast lutningsvinkel, 10 nedåt, som ger optimal komfort. Elektra kan även användas som portabel värmefläkt. Väggkonsoler är medlevererade och vrids nedåt för portabel användning, se måttskiss. På apparatens baksida finns ett bärhandtag som underlättar hantering. För minimimått vid fast montage, se skiss 1 och 2. min 300 mm Elinstallation Värmefläkt Elektra är försedd med en 1,8 meter lång kabel. Elektra F har ett CEE-don monterat på anslutningskabeln. Vid inkoppling av tillbehör används kabelgenomföringar på apparatens baksida. min 300 mm min 500 mm Skiss 1: Minimimått vid fast montering för Elektra C, V och H samt för Elektra F när inte ELS (tillbehör) används. min 300 mm min 300 mm min 1800 mm Skiss 2: Minimimått vid fast montering för Elektra F när manöverpanel ELS (tillbehör) används.

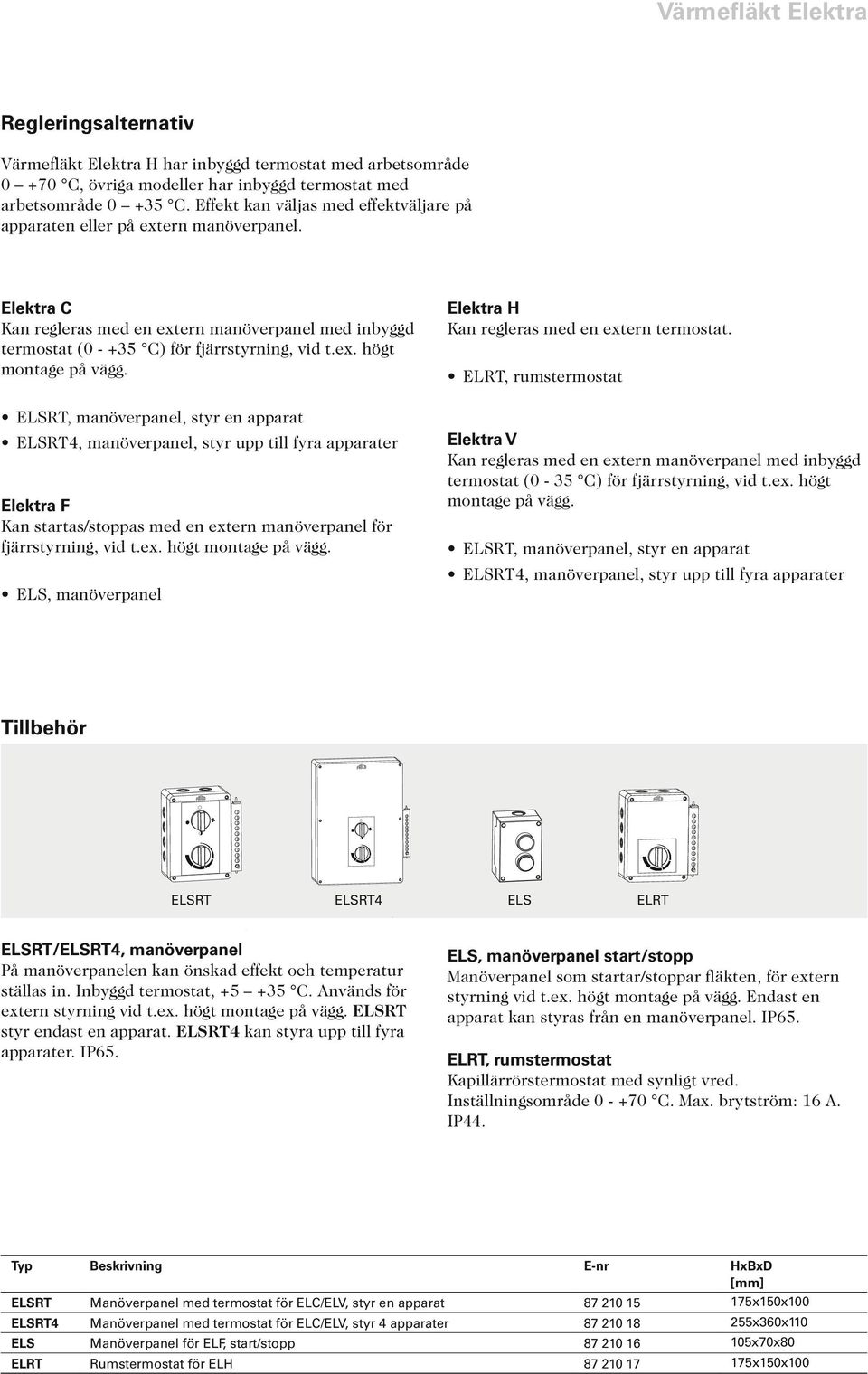

6 Regleringsalternativ Värmefläkt Elektra H har inbyggd termostat med arbetsområde C, övriga modeller har inbyggd termostat med arbetsområde C. Effekt kan väljas med effektväljare på apparaten eller på extern manöverpanel. Elektra C Kan regleras med en extern manöverpanel med inbyggd termostat ( C) för fjärrstyrning, vid t.ex. högt montage på vägg., manöverpanel, styr en apparat 4, manöverpanel, styr upp till fyra apparater Elektra F Kan startas/stoppas med en extern manöverpanel för fjärrstyrning, vid t.ex. högt montage på vägg. ELS, manöverpanel Elektra H Kan regleras med en extern termostat. ELRT, rumstermostat Elektra V Kan regleras med en extern manöverpanel med inbyggd termostat (0-35 C) för fjärrstyrning, vid t.ex. högt montage på vägg., manöverpanel, styr en apparat 4, manöverpanel, styr upp till fyra apparater Tillbehör 4 ELS ELRT /4, manöverpanel På manöverpanelen kan önskad effekt och temperatur ställas in. Inbyggd termostat, C. Används för extern styrning vid t.ex. högt montage på vägg. styr endast en apparat. 4 kan styra upp till fyra apparater. IP65. ELS, manöverpanel start/stopp Manöverpanel som startar/stoppar fläkten, för extern styrning vid t.ex. högt montage på vägg. Endast en apparat kan styras från en manöverpanel. IP65. ELRT, rumstermostat Kapillärrörstermostat med synligt vred. Inställningsområde C. Max. brytström: 16 A. IP44. Typ Beskrivning E-nr HxBxD [mm] Manöverpanel med termostat för ELC/ELV, styr en apparat x150x100 4 Manöverpanel med termostat för ELC/ELV, styr 4 apparater x360x110 ELS Manöverpanel för ELF, start/stopp x70x80 ELRT Rumstermostat för ELH x150x100

7 Kopplingsschema Elektra C Elektra C 230V~ ELC331 Elektra C 400V3~ ELC633, ELC933, manöverpanel med termostat L N 230V~ 400V3~ Elektra C 400V3~ ELC1533 L1 L2 L3 400V3~ 230V~ ELC/V ELC/V ELC/V ELC/V 4 4 4, manöverpanel med termostat, styr 4 apparater Thermostat Vi förbehåller oss rätten till eventuella ändringar.

8 Kopplingsschema Elektra F Elektra F 230V~ ELF331 Elektra F 400V3~ ELF633 Brown Blue ELS, manöverpanel start/stopp L1 L2 L3 400V3~ ELS 230V~ ELS Elektra F 400V3~ ELF V3~ ELS

9 Kopplingsschema Elektra V Elektra V ELV331, manöverpanel med termostat Elektra V V3~ ELV3333, ELV5333 ELV3344, ELV V3~ 50-60Hz 230V~ ELC/V ELC/V ELC/V ELC/V 4 4, manöverpanel med termostat, styr 4 apparater 4 Thermostat Vi förbehåller oss rätten till eventuella ändringar.

10 Kopplingsschema Elektra H Elektra H 400V3~ ELH633, ELH933 ELRT, Rumstermostat ELRT 400V3~
