ICF & ICFX. Utjämna temperaturen i lokaler med hög takhöjd. Energibesparing med. Takfläktar. industri lager sporthall lantbruk tvätthall

Transkript

1 Utjämna temperaturen i lokaler med hög takhöjd ICF & ICFX Energibesparing med Takfläktar industri lager sporthall lantbruk tvätthall

2 Case: Systemair Litauen Rejält sänkta energikostnader och bättre arbetsmiljö takfläktar på m 2 Varm luft är lättare än kall och stiger uppåt. I lokaler med hög takhöjd bildas därför lätt en varmluftskudde uppe under taket. Denna överhettade luft orsakar onödigt stora energiförluster. I Systemairs anläggning i Litauen har takfläktsinstallationen sett till att energikostnaderna hålls nere och att personalen har en komfortabel arbetsmiljö. Systemair är ett ledande ventilationsföretag med verksamhet i 49 länder runt om i världen som tillverkar och marknadsför ventilationsprodukter av hög kvalitet. I Ukmerge, Litauen, finns koncernens huvudfabrik och logistikcenter för mindre bostadsaggregat. Byggnadens totalstorlek är på m 2, uppdelat på tillverkning, lager och kontor. Anläggningen värms med värmefläktar SWH och över portarna finns luftridåer installerade. För att förbättra arbetsmiljön för medarbetarna och för att spara energi har 95 stycken ICF takfläktar installerats. Takfläktarna pressar ner den varma luften i vistelsezonen och utjämnar temperaturskillnaden mellan golv och tak. Den energieffektiva uppvärmningen i kombination med takfläktar ger lägre energikostnader samtidigt som arbetsmiljön blivit bättre. Vi är mycket nöjda med installationen. Under vinterhalvåret höjer takfläktarna temperaturen nära golvet med 2-3 ºC. Mindaugas Martišius Managing Director, Systemair LT Stor besparing med kort payoff-tid Byggnadens markyta: m 2 Byggnadens höjd: 8 m Installerade ICF: 95 st Installationskostnad: SEK Effektberäkning Årsmedeltemperatur: 6 C Energipris: 1 SEK/kWh Utan takfläktar: Temperaturgradient: 2,5 C/m Med takfläktar: 0,25 C/m Totalt energibehov: MWh/år Årskostnad: SEK Besparing: > SEK/år Payoff-tid på under 1 år MWh/år *(inklusive takfläktar) SEK Beräkningsprogram finns på och tar hänsyn till byggnadens area och höjd, ventilation och infiltration, U-Värden och eventuella extra värmekällor. Frico AB ansvarar inte för fel i beräkningen hänförligt till uppgifter från kunden, avsaknad av uppgifter, eller användningen av fiktiva schablonvärden. CASE Systemairfabrik, Litauen

3 Tekniska data Industritakfläkt ICF (IP20 / IP55) Mått Typ E-nr RSK-nr Effekt [W] Luftflöde [m³/h] Spänning [V] Ström [A] Höjd x Ø [mm] ICF V~ 0,33 545x1422 6,2 ICF V~ 0,33 545x1422 6,2 Kapslingsklass ICF20: IP20. Kapslingsklass ICF55: IP55. Vikt [kg] Industritakfläkt ICFX (IP55) Typ E-nr RSK-nr Effekt [W] Kapslingsklass: IP55. Luftflöde [m³/h] Spänning [V] Ström [A] Höjd x Ø [mm] ICFX V~ 0,37 495x1524 8,2 Vikt [kg] Takfläktarna bör varvtalsregleras för att få optimal värmeutjämning och för att inte ge upphov till drag. Fläktarna kan reverseras för sommardrift. Funktionen finns inbyggd i CAR15 och i CFR1R. I övriga regleralternativ används en trappomkopplare som läggs i serie efter regleringen, fläktarna måste i detta fall matas med en 4x1,5 mm² kabel Regleringar CAR15, automatisk varvtalsreglering Automatisk reglering av varvtalet, via externa givare, allt eftersom temperaturskillnaden varierar mellan golvet och taket. Inbyggd brytare finns för reversibel gång. Max. brytström: 6,3 A. IP31. Max 15 ICF/12 ICFX fläktar. CAR15 CFR1R CFAP CFXAP CFR1R, 5-stegsreglering 5-stegsreglering. Inbyggd brytare finns för reversibel gång. Max. brytström: 0,4 A. IPX0. Max 1 fläkt. RE1,5 / RE3 / RE5, 5-stegsreglering 5-stegsreglering. Max. brytström: 1,5 / 3 / 5 A. IP54. RE1,5/RE3/RE5 PE1/PE2,5 CFB CFXB PE1/PE2,5, steglös varvtalsreglering Enfas manuella tyristordon för steglös inställning av varvtal samt för till- och frånslag. Kan monteras utanpåliggande (IP54) eller infälld (IP44). Max. brytström: 1 / 2,5 A. Tillbehör Typ E-nr RSK-nr Beskrivning HxBxD [mm] CAR Temperaturautomatik med 2 givare som känner temperaturdifferensen mellan golv och tak. 210x210x100 Max brytström: 6,3 A CFR1R stegsreglering, reversibel. Max brytström: 0,4 A 120x120x60 RE1, stegsreglering. Max brytström: 1,5 A 200x105x105 RE stegsreglering. Max brytström: 3 A 200x105x105 RE stegsreglering. Max brytström: 5 A 200x105x105 PE Steglös varvtalsreglering, utvändigt montage (IP54) eller infällt montage (IP44). Max brytström: 1 A 82x82x65 PE2, Steglös varvtalsreglering, utvändigt montage (IP54) eller infällt montage (IP44). Max brytström: 2,5 A 82x82x65 CFAP Kort pendel, total höjd 395 mm, för ICF CFAP Lång pendel, total höjd 945 mm, för ICF CFXAP Pendel, total höjd 870 mm, för ICFX 315x25x25 CFXAP Pendel, total höjd 1120 mm, för ICFX 609x25x25 CFB Fläktvinge, fläktdiameter 914 mm (3 st), för ICF CFB Fläktvinge, fläktdiameter 1218 mm (3 st), för ICF CFXB Fläktvingar, fläktdiameter 1218 mm (3 st), för ICFX 48x938x142 CFXB Fläktvingar, fläktdiameter 2000 mm (3 st), för ICFX 48x698x142

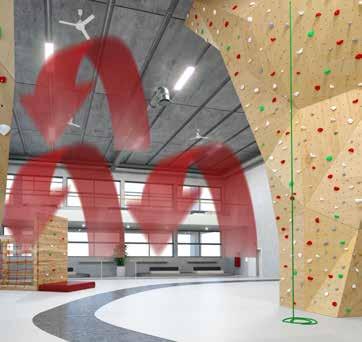

4 Varm luft är lättare än kall och stiger därför mot taket. ICF(X) pressar ner den varma luften och minskar värmeförlusterna med upp till 30 %. Komfort Varm luft är lättare än kall och stiger därför mot taket. I höga lokaler bildas då en varmluftskudde uppe under taket. Takfläkten pressar ner den övervärmda luften med låg hastighet. På så sätt utnyttjas värmen bättre i vistelsezonen utan störande drag. Utjämnar temperaturen i lokaler med högt i tak. Drift och ekonomi Tack vare att industritakfläkt ICF pressar ner den varma luften vid taket och sänker temperaturen där, minskar värmeförlusterna genom tak och väggar och uppvärmningskostnaderna kan i många fall reduceras med upp till 30 %. Industritakfläkt ICF är av hög kvalitet och underhållsfri med en lång livslängd. Enkel installation och låg energiförbrukning ger en mycket kort inbesparingstid, i många fall mindre än ett år. Minskar värmeförlust med upp till 30%. Lång livslängd, 5 års garanti & låg energiförbrukning. Underhållsfri & enkel installation. Kort inbesparingstid, ofta < 1 år. Montering och installation Fläktarna placeras symmetriskt i lokalen med de inbördes avstånd som kan utläsas ur tabellen nedan. Detta för att ge bästa temperaturfördelning. För att fläkten skall passa i varje enskild lokal bör den regleras med varvtalsregulator. a a/2 a a /2 Rekommenderat avstånd mellan fläktarna Takhöjd [m] Fläktavstånd a [m] ICF20/55 Fläktavstånd a [m] ICFX

5 ICF För att utjämna temperaturen i lokaler med högt i tak, t.ex. industri- och lagerlokaler, sporthallar och butiker. Funktionell design som med sin vita färg smälter väl in i de flesta byggnader. Dess låga ljudnivå gör den ännu mer diskret. Förzinkade fläktvingar och pendel. ICFX För att klara av krävande miljöer t.ex. tung industri, lantbruk, tvätt och spolhallar där den kan utsättas för korrosiva förhållanden, smuts, damm och höga temperaturer (50 C). Rostfritt stål AISI 304 (fläktvingar, kopp, pendel och takplatta). Uppfyller kraven för korrosivitetsklass C5-I och C5-M. Takplatta med olika monteringsalternativ. Kan roteras i båda riktningarna. Fläktvingarna för ner stora mängder luft utan att lufthastigheten blir för stor. Fläktvingar som ger annan fläktdiameter finns som tillbehör.
