1 Fläktar Högkvalitativa fläktar från PAX NYHET! Nu även i kromat utseende

2 PAX marknadsledande på fläktar Med mer än 50 års erfarenhet av fläkttillverkning vet vi vad våra kunder kräver av en fläkt. Vi strävar dock alltid efter att utveckla och förfina våra fläktkoncept. Ett resultat av denna strävan är PAX 200 serien en helt ny revolutionerande fläktserie. I Råd&Röns test blev PAX 200 överlägset tystast, effektivast och energisnålast! 200-serien PAX 201 blev överlägset bäst i test i Råd&Rön nr 4/2001. Fläkten, som är kullagrad, är nästan ljudlös. Den förenar marknadens högsta kapacitet med låg effektförbrukning. Vi har lagt ner stor möda på att fläkten ska vara mycket enkel att montera på vägg eller i tak. Tack vare den unika konstruktionen öppnar du med ett enkelt handgrepp fläkten för rengöring. Pax 200 serien finns i varianter med fukt- och tidsstyrning, vädringsfunktion, tillslagsfördröjning, varvtalsstyrning, termostatstyrning och kallrasspjäll. Fläktserien kan förses med flera tillbehör. PAX 230/ 231 Kallrasspjäll eller ej? Vid montering i kanal med självdrag, välj en fläkt utan kallrasspjäll, t ex PAX 230. Var noga med att kanalen är isolerad hela längden. Vid montering genom yttervägg finns två alternativ. Välj antingen en fläkt med kallrasspjäll, t ex PAX 231 eller en fläkt med kontinuerlig gång för ett grundventilationsflöde, t ex PAX 260. Den senare har inbyggd steglös varvtalsreglering. NYHET! Kromat utseende Nu lanserar vi även fläktar i kromat utseende. Detta gäller modellerna PAX 230, PAX 231 och PAX 260. Paketlösningar och tillbehör till PAX 200 serien PAX Täckplatta 200 Avsedd för PAX 200-serien. Används där fläkten ej täcker ev. kanal eller håltagning. PAX Tidsstyrning 200/201 Till PAX 200/201. Med möjlighet till vädringsfunktion, tillslagsfördröjning 2,5 min. samt eftergångstid 5-35 min. PAX Allpolig brytare 200 För inbyggnad i PAX 200-serien. PAX Frånluftspaket 201/231 Ett komplett paket med fläkt 201/231, väggrör och ytterväggsgaller. PAX Värmeförflyttarpaket 250 Fläkt 250, väggrör och innerväggsgaller. Används för att flytta varm luft, från t.ex. braskaminer, till intilliggande rum.

200-serien PAX 201 blev överlägset bäst i test i Råd&Rön nr 4/2001. Fläkten, som är kullagrad, är nästan ljudlös. Den förenar marknadens högsta kapacitet med låg effektförbrukning.

3 900 PAX 900 har en kullagrad motor med två hastigheter, mycket tyst gång på låg hastighet. Hög tryckförmåga och stor kapacitet gör fläkten speciellt lämpad för flervåningshus och krävande ventilationsförhållanden. Enkel rengöring. 90 PAX 90 är liten, diskret och avsedd för väggmontage. Den är främst avsedd för toaletter, garage, förråd, fritidshus och liknande. PAX 90 PAX 900 Tillbehör PAX Vindskyddshuv Grå ABS-plast, koppar eller rostfritt stål. Monteras i anslutning till PAX Ytterväggsgaller. PAX Kallrasspjäll 900 För eftermontering i PAX 900. PAX Täckplatta 90 Avsedd för PAX 90. Används där fläkten ej täcker ev. kanal eller håltagning. PAX Kallrasspjäll 90 Kallrasspjäll för eftermontering i PAX 90.

90 PAX 90 är liten, diskret och avsedd för väggmontage. Den är främst avsedd för toaletter, garage, förråd, fritidshus och liknande.

4 PAX Kanalfläktar PAX Kanalfläkt Viaduct För dig som vill göra en diskretare ventilationslösning. Pax Viaduct är en kullagrad kanalfläkt avsedd för kanaldimension Ø 100 mm. Pax Viaduct kan monteras både vertikalt eller horisontellt. Pax Viaduct kan förses med varvtalsregulator eller fukt- och tidsstyrning. PAX Kanalfläkt 100/125 Kanalfläkt med kullagrad motor. Hög tryckförmåga och stor kapacitet gör fläktarna speciellt lämpade för krävande ventilationsförhållanden. Kan monteras horisontellt eller vertikalt. Avsedda för kanaler med invändig diameter 100 alt. 125 mm. Kan förses med varvtalsregulator eller fukt- och tidsstyrning. Levereras komplett med 2 st fästklämmor. Tillbehör PAX Innerväggsgaller Innerväggsgaller, vitt eller kromat utseende. PAX Jalusispjäll Ytterväggsgaller, med kallrasspjällfunktion. PAX Ytterväggsgaller Ytterväggsgaller, vitt, svart eller rött. PAX Väggrör Skarv- och kapningsbara väggrör. PAX Fukt- och tidsstyrning 990 Extern fukt- och tidsstyrning. PAX Varvtals- och effektregulator För varvtalsstyrning av fläktar och effektreglering av handdukstorkar. PAX Termostat För temperaturreglerat till-/ frånslag av fläktar. Lämplig för t.ex. värmeförflyttning. PAX Montagekonsol För montageförankring av PAX Kanalfläkt 100/125, mot fasta underlag.

Hög tryckförmåga och stor kapacitet gör fläktarna speciellt lämpade för krävande ventilationsförhållanden. Kan monteras horisontellt eller vertikalt. Avsedda för kanaler med invändig diameter 100 alt.

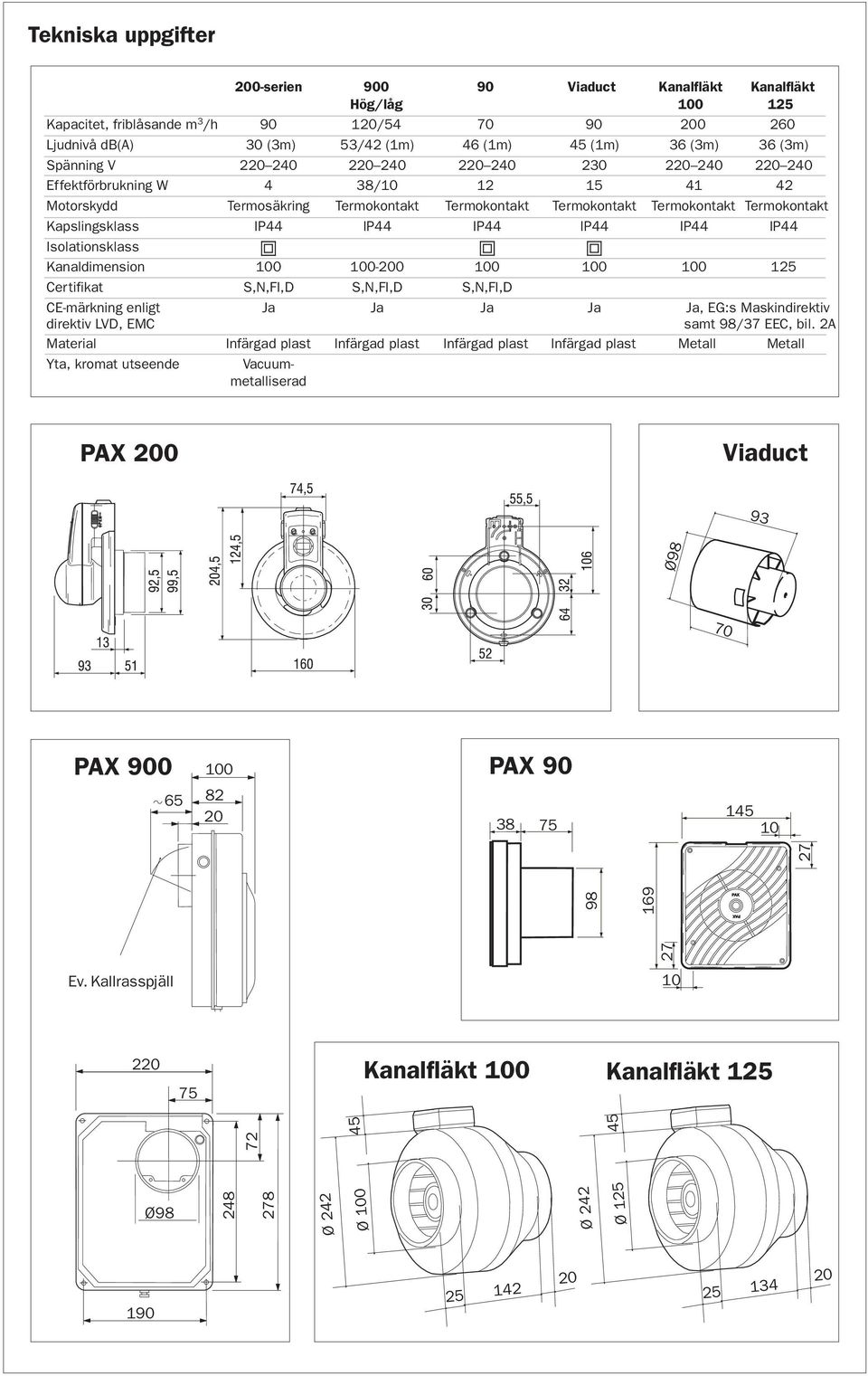

5 Tekniska uppgifter 200-serien Viaduct Kanalfläkt Kanalfläkt Hög/låg Kapacitet, friblåsande m 3 /h / Ljudnivå db(a) 30 (3m) 53/42 (1m) 46 (1m) 45 (1m) 36 (3m) 36 (3m) Spänning V Effektförbrukning W 4 38/ Motorskydd Termosäkring Termokontakt Termokontakt Termokontakt Termokontakt Termokontakt Kapslingsklass IP44 IP44 IP44 IP44 IP44 IP44 Isolationsklass Kanaldimension Certifikat S,N,FI,D S,N,FI,D S,N,FI,D CE-märkning enligt Ja Ja Ja Ja Ja, EG:s Maskindirektiv direktiv LVD, EMC samt 98/37 EEC, bil. 2A Material Infärgad plast Infärgad plast Infärgad plast Infärgad plast Metall Metall Yta, kromat utseende Vacuummetalliserad PAX 200 Viaduct 93 Ø98 70 PAX PAX Ev. Kallrasspjäll Kanalfläkt 100 Kanalfläkt 125 Ø Ø Ø 242 Ø Ø

Kapslingsklass IP44 IP44 IP44 IP44 IP44 IP44 Isolationsklass Kanaldimension 100 100-200 100 100 100 125 Certifikat S,N,FI,D S,N,FI,D S,N,FI,D CE-märkning enligt Ja Ja Ja Ja Ja, EG:s Maskindirektiv

6 PAX nr. Benämning SEG nr. RSK nr PAX Fläkt 200 Grundmodell PAX Fläkt 201 Grundmodell med kallrasspjäll PAX Fläkt 210 Med sladd, stickpropp och dragströmbrytare PAX Fläkt 211 Med sladd, stickpropp, dragströmbrytare och kallrasspjäll PAX Fläkt 220 Grundmodell med inbyggd tidsstyrning *) PAX Fläkt 221 Grundmodell med inbyggd tidsstyrning och kallrasspjäll *) PAX Fläkt 230 Grundmodell med inbyggd fukt- och PAX Fläkt 230 Kromat utseende**) tidsstyrning *) ** ** PAX Fläkt 231 Grundmodell med inbyggd fukt- och PAX Fläkt 231 Kromat utseende**) tidsstyrning samt kallrasspjäll *) ** ** PAX Fläkt 240 Grundmodell med inbyggd varvtalsstyrning PAX Fläkt 250 Grundmodell med inbyggd termostat och varvtalsstyrning. Värmeförflyttare PAX Fläkt 260 Grundmodell med inbyggd fukt- och varvtalsstyrning PAX Fläkt 260 Kromat utseende**) ** ** PAX Frånluftspaket 201 PAX Fläkt 201, väggrör och ytterväggsgaller PAX Frånluftspaket 231 PAX Fläkt 231, väggrör och ytterväggsgaller PAX Värmeförflyttarpaket 250 PAX Fläkt 250, väggrör och innerväggsgaller PAX Täckplatta, 200-serien PAX Tidsstyrning, 200/ PAX Allpolig brytare, 200-serien PAX Fläkt PAX Fläkt PAX Kallrasspjäll, 900-serien PAX Täckplatta, 90-serien PAX Kallrasspjäll, 90-serien PAX Kanalfläkt Viaduct PAX Kanalfläkt 100 inkl. 2 st fästklämmor PAX Kanalfläkt 125 inkl. 2 st fästklämmor PAX Innerväggsgaller, vitt PAX Innerväggsgaller, kromat utseende PAX Jalusispjäll PAX Ytterväggsgaller 100, vitt PAX Ytterväggsgaller 100, svart PAX Ytterväggsgaller 100, rött PAX Väggrör 100, L= PAX Vindskyddshuv, grå ABS-plast PAX Vindskyddshuv, kopparplåt PAX Vindskyddshuv, rostfritt stål PAX Termostat PAX Montagekonsol För PAX Kanalfläkt 100/ PAX Fukt- och tidsstyrning PAX Varvtals- och effektregulator *) Inkopplingsbar tillslagsfördröjning på 2,5 min samt vädringsfunktion 15 alt 30 min. var tolfte timma. Dessutom inkopplingsbart testläge som omvandlar minuter till sekunder (tips till installatör). **) Kromat utseende. PAX Electro Products AB, Box 72, Hälleforsnäs Telefon Fax info@pax.se PAX produkter med tillbehör säljes genom El-, VVS-, Järn-, Byggfackhandel och Varuhus samt genom installationsfirmor inom El, VVS och Ventilation i Copyright PAX AB Vi reserverar oss för tryckfel och förbehåller oss rätten till material- och konstruktionsändringar

875 81 39 1815-1 PAX Fläkt 211 Med sladd, stickpropp, dragströmbrytare och kallrasspjäll 93 024 24 875 81 40 1817-1 PAX Fläkt 220 Grundmodell med inbyggd tidsstyrning *) 93 024 96 875 81 41 1819-1
