1 Radialfläktar RF,DF

2 Drift och skötsel Denna bruksanvisning omfattar följande produkter: CK, CV, KV, RK, RKC, IRE, TKK, TKS,TKC, RF, DF, RAB, IFK, IFA, RS. Användning Fläkten används för transport av luft enl klass B (ELSÄK-FS 1994:7, 830.1), dvs ej avsedd för transport av brand- och explosionsfarliga ämnen, slipdamm, sot, o d. Fläkten är försedd med en asynkronmotor av ytterrotortyp, som har underhållsfria dubbelkapslade kullager. För maximal livslängd vid installation i fuktiga eller kalla utrymmen, bör fläkten vara i kontinuerlig drift. Fläkten kan monteras utomhus eller i andra fuktiga utrymmen. Tillse att dränering finns från fläktkåpan. Samtliga fläktar är som standard enfas 230V,50Hz eller trefas 230V/400V,50Hz. Fläkten kan monteras vertikalt eller horisontellt. Installation Fläkten monteras enligt luftriktningspilen. Fläkten kanalanslutes eller förses med beröringsskydd. Fläkten ska monteras på ett säkert sätt så att inte fläkten kan lossna eller orsaka vibrationer. Fläkten ska monteras på ett sådant sätt att service och underhåll kan utföras. För reglering av varvtal kan transformator/ tyristor/frekvensomvandlare anslutas. Ett kopplingsschema finns applicerad på insidan av eldosans lock. Externt motorskydd ska monteras för produkter som ej har inkopplad termokontakt, se kopplingsschema. Elinstallation ska ske av behörig installatör. Drift Före idrifttagande kontrollera att: Fläkten är monterad och elektriskt ansluten på rätt sätt med skyddsjord och ev motorskydd. Strömstyrkan inte överstiger den på etiketten angivna, med mer än 5 %. Inga främmande föremål finns i fläkten och att inga missljud hörs vid uppstart. Rotationsriktningen vid trefasmotorer är enligt etikett. Beakta fläktens vikt vid demontering av större fläktar för undvikande av kläm-och krosskador. Fläkten ska rengöras vid behov, dock minst 1 gång/år för att bibehålla kapaciteten och undvika obalans med onödiga lagerskador som följd. Fläktens lager är underhållsfria och ska endast bytas vid behov. Vid rengöring av fläkten får högtryckstvätt eller starka lösningsmedel ej användas. Rengöring måste ske på ett sådant sätt att fläkthjulets balansvikter ej rubbas eller fläkthjulet skadas. Kontrollera att inga missljud hörs från fläkten. Felsökning 1. Kontrollera att det finns spänning till fläkten. 2. Bryt spänningen och kontrollera att fläkthjulet ej är blockerat. 3. Kontrollera termokontakten/motorskydd. Om denna löst ut bör orsaken till överhettning åtgärdas för att inte felet skall upprepas. För återställning av manuell termokontakt ska tillförd spänning brytas i ett par minuter, så att termokontakten hinner återgå. Större motorer än 1,6A kan ha manuell återställning på motorn. För automatisk termokontakt sker återställning automatiskt efter att motorn svalnat. 4. Kontrollera att driftkondensatorn är ansluten (gäller enfas, se kopplingsschema). 5. Om fläkten ändå inte fungerar bör första åtgärd vara att byta kondensator. 6. Om ingen av dessa åtgärder hjälper, kontakta din fläktleverantör. 7. Vid ev reklamation skall fläkten vara rengjord, motorkabeln vara oskadad och en utförlig felbeskrivning bifogas /SV Hantering Fläkten ska transporteras i emballage fram till installationsplatsen. Detta för att förhindra transportskador, repor och nedsmutsning. Underhåll Innan service, underhåll eller reparation påbörjas måste fläkten göras spänningslös (allpolig brytning) och fläkthjulet ha stannat. 3

Fläkten är försedd med en asynkronmotor av ytterrotortyp, som har underhållsfria dubbelkapslade kullager.

3 DF-dubbelsugande radialfläktar Högt tryck och stort flöde Låg ljudnivå Varvtalsreglerbar Utrymmesbesparande AB C.A. Östbergs dubbelsugande radialfläktar DF har hög kapacitet och låg ljudnivå. Motorns placering mitt inne i fläkthjulet ger en mycket kompakt konstruktion. Detta gör dem idealiska för inbyggnad i apparater där ett relativt högt tryck, stort flöde och låg ljudnivå krävs i ett minimalt utrymme, t ex FTX-aggregat typ rumsaggregat etc. DF-fläktarna är tillverkade av galvaniserad stålplåt. Fläkthjulen har framåtböjda skovlar och är direktdrivna av kullagrade ytterrotormotorer. Motorn är placerad i luftströmmen, vilket ger en mycket god kylning. Fläkten kan därför varvtalsregleras från 0-100% genom spänningsändring. Motorerna är underhållsfria och den enda service som erfordras är rengöring av fläkthjulen. Motorerna har inbyggd termokontakt. DF-fläktar kan mot förfrågan levereras med andra kapaciteter. Fläns till DF-fläktarna är tillbehör. 4

Detta gör dem idealiska för inbyggnad i apparater där ett relativt högt tryck, stort flöde och låg ljudnivå krävs i ett minimalt utrymme, t ex FTX-aggregat typ rumsaggregat etc.

4 5

5 RF-enkelsugande radialfläktar Högt tryck Låg ljudnivå Varvtalsreglerbar Utrymmesbesparande AB C.A. Östbergs enkelsugande radialfläktar RF har hög kapacitet, låg ljudnivå och en mycket kompakt konstruktion. Detta gör dem idealiska för inbyggnad i apparater som värmepumpar, avfuktare, FTX-aggregat, torkutrustningar etc, men kan även användas som kanalfläktar där högt tryck och låg ljudnivå krävs. RF-fläktarna är tillverkade av galvaniserad stålplåt. Fläkthjulen har framåtböjda skovlar och är direktdrivna av kullagrade ytterrotormotorer med inbyggd termokontakt. Motorn är placerad i luftströmmen vilket ger en mycket god kylning. Fläkten kan därför varvtalsregleras från 0-100% genom spänningsändring. Motorerna är underhållsfria och den enda service som erfordras är rengöring av fläkthjulen. Samtliga fläktar är CE-märkta, fuktskyddade och godkända för användning utomhus. Tack vare en flexibel produktion och bra samarbete med våra underleverantörer kan AB C.A. Östberg även erbjuda sina kunder anpassning av fläktkåpa, varvtal, spänning etc, så att fläkten blir optimal för sin användning. Fläktarna kan även erbjudas i servicevänligt swing-out utförande och med omvänd rotationsriktning. Förklaring av typbeteckning: 6

RF-fläktarna är tillverkade av galvaniserad stålplåt. Fläkthjulen har framåtböjda skovlar och är direktdrivna av kullagrade ytterrotormotorer med inbyggd termokontakt.

6 Tekniska data 7

7 8

8 9

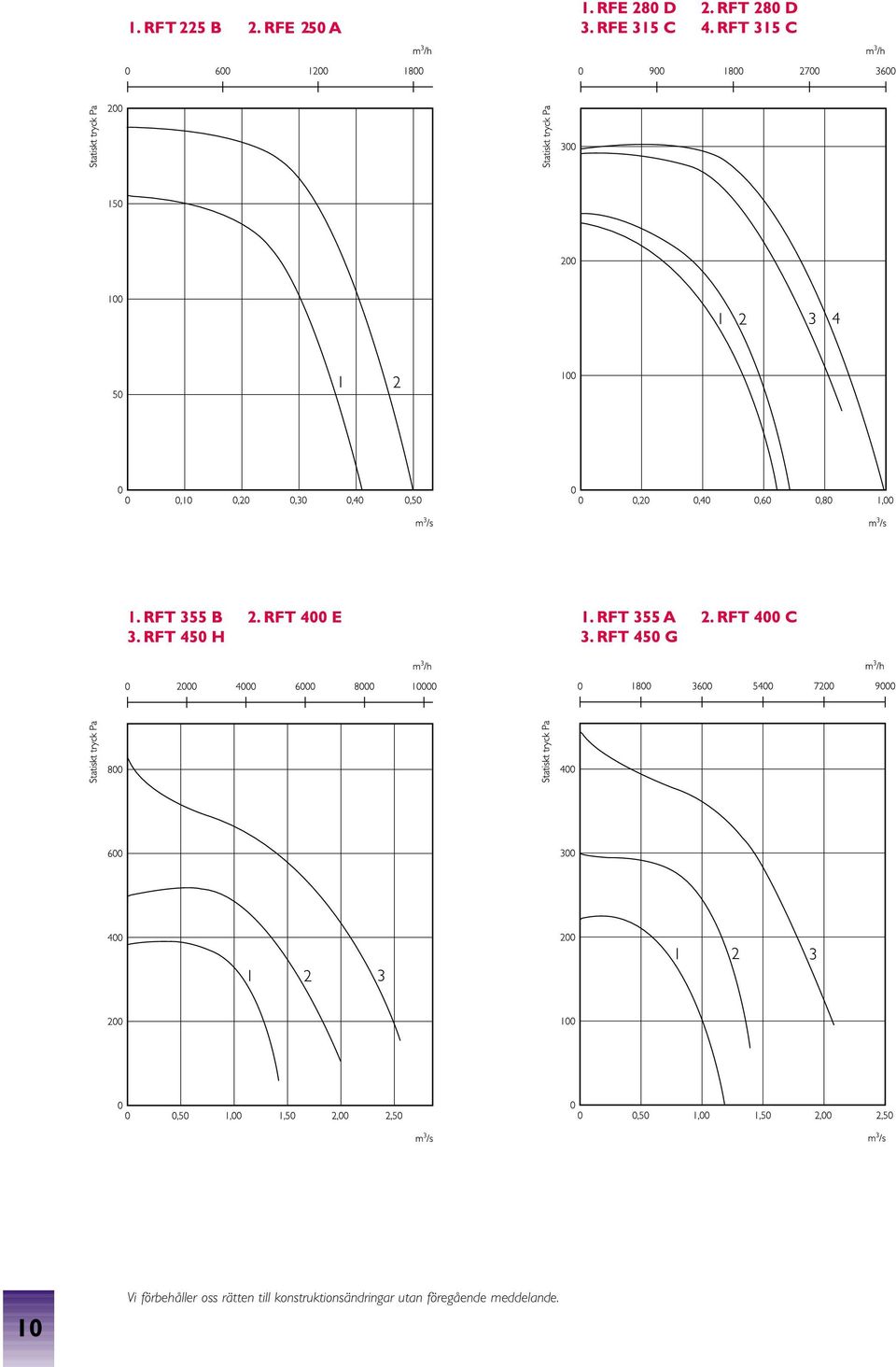

9 10

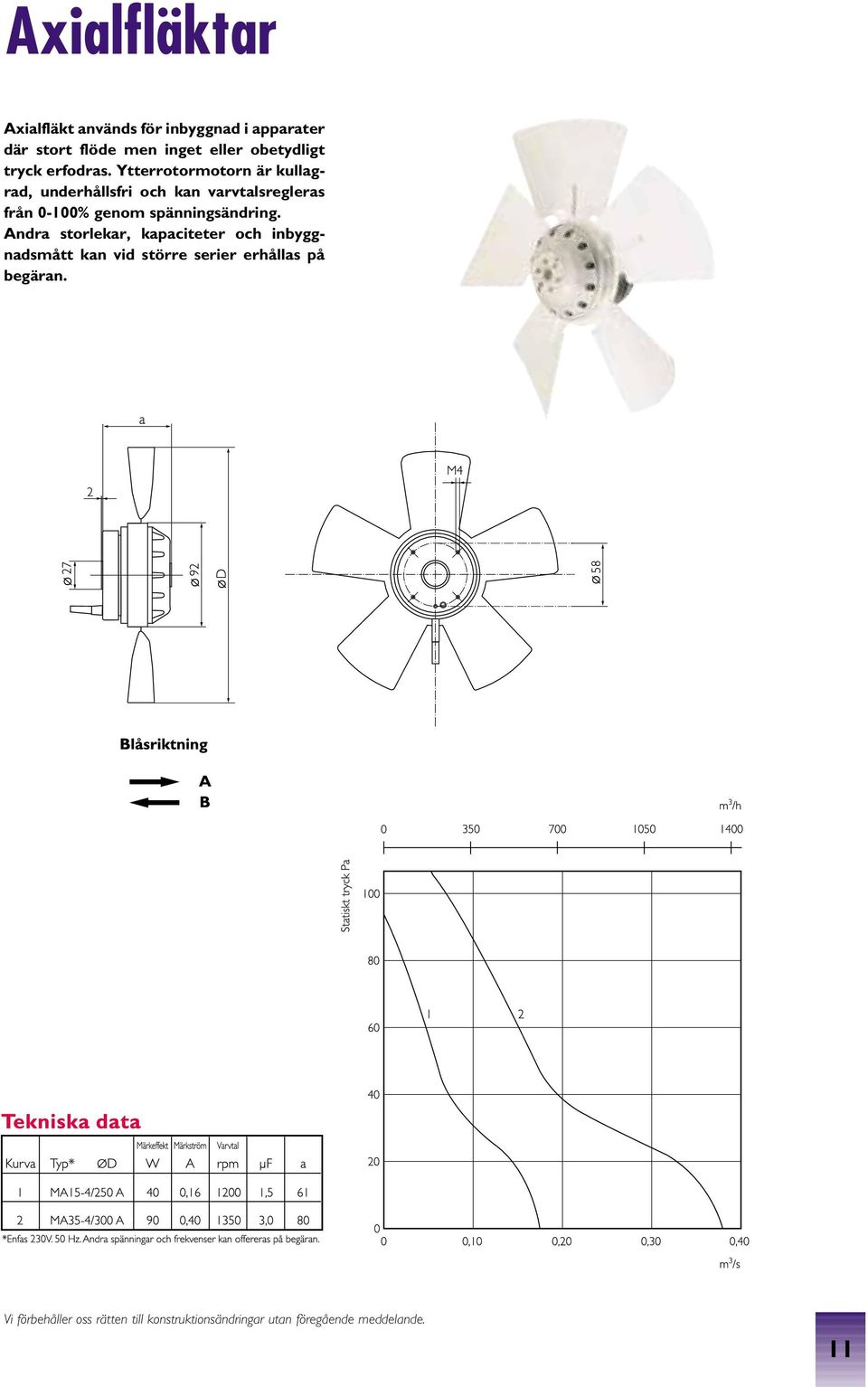

10 Axialfläktar Axialfläkt används för inbyggnad i apparater där stort flöde men inget eller obetydligt tryck erfodras. Ytterrotormotorn är kullagrad, underhållsfri och kan varvtalsregleras från 0-100% genom spänningsändring. Andra storlekar, kapaciteter och inbyggnadsmått kan vid större serier erhållas på begäran. 11

Ytterrotormotorn är kullagrad, underhållsfri och kan varvtalsregleras från

11 Motorer med B-fläkthjul Ytterrotormotorer med monterat och balanserat fläkthjul med bakåtböjda skovlar. Dessa används framför allt för inbyggnad i apparater såsom luftrenare, takfläktar etc. Fläkten klarar ett högt tryck och relativt stort flöde. Radialfläktar med B-fläkthjul bör monteras med inloppsdysa. För att få ytterligare högre tryck eller för att styra luften kan även snäcka användas. Vid tryck alstrar radialfläktar med B-fläkthjul mindre ljud än axialfläktar. Motorerna är underhållsfria, har inbyggd termokontakt och kapslade kullager. Fläktarna kan monteras i valfritt läge och varvtalsregleras från 0-100% genom spänningsändring. Fläktstorlekarna 190 och 220 har fläkthjul med plastskovlar, övriga har skovlar i galvaniserad stålplåt. Andra storlekar och varvtal samt inbyggnad i anpassad kåpa kan vid större serier erhållas på begäran. 12

För att få ytterligare högre tryck eller för att styra luften kan även snäcka användas. Vid tryck alstrar radialfläktar med B-fläkthjul mindre ljud än axialfläktar.

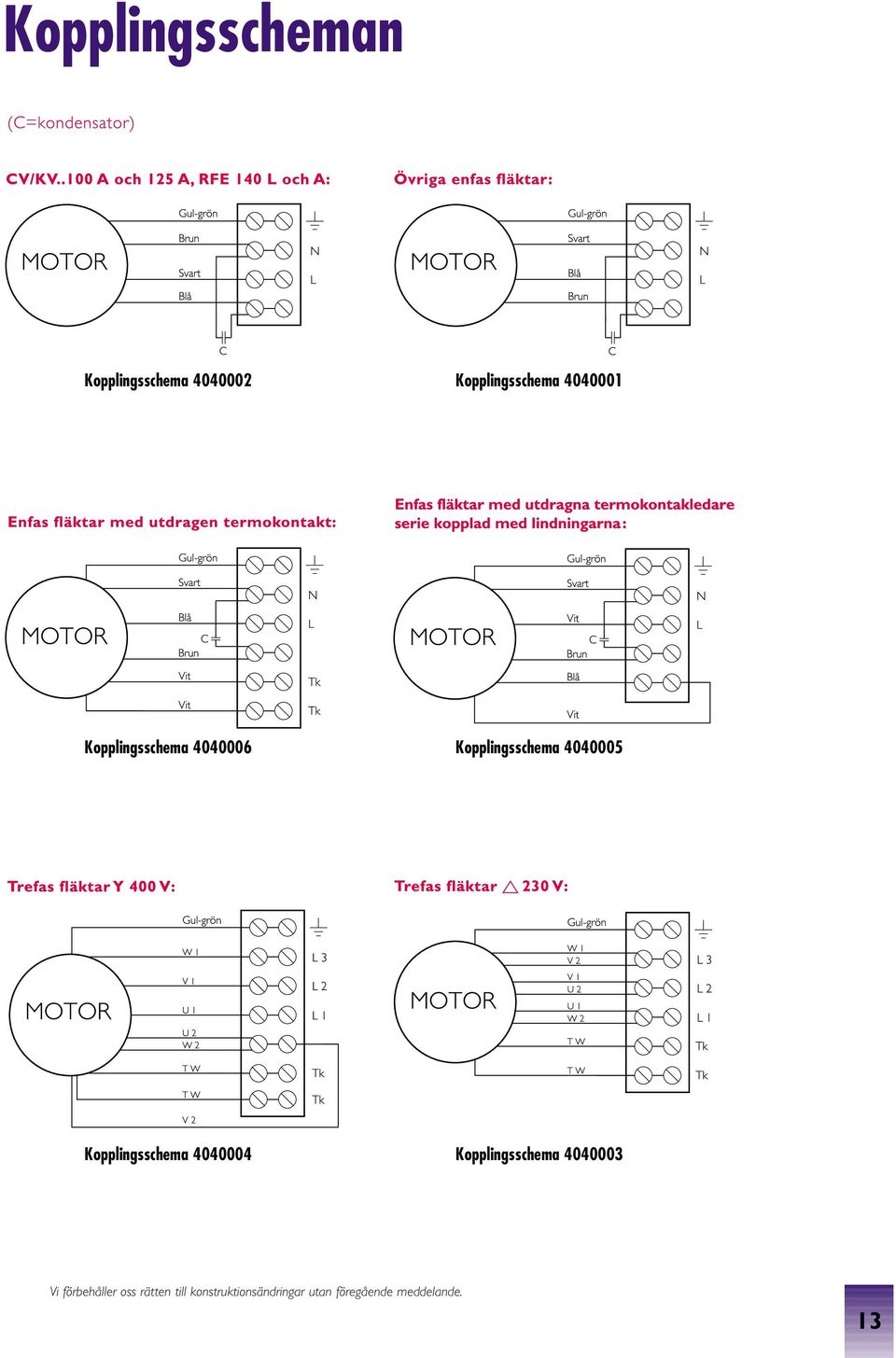

12 Kopplingsscheman Kopplingsschema Kopplingsschema Kopplingsschema Kopplingsschema Kopplingsschema Kopplingsschema

13 Några andra av våra produkter: Kryddhyllefläkt, FK Cirkulär kanalfläkt, CK Kvadratisk väggfläkt, KV Isolerad kanalfläkt, IRE Rektangulär kanalfläkt, RK www. ostberg. com 14 Ytterväggsfläkt, RS Filterbox, FLK, FLF Explosionssäkra radialfläktar, RFTX

IRE Rektangulär kanalfläkt, RK www. ostberg.

14 AB C.A. ÖSTBERG INDUSTRIGATAN AVESTA TEL FAX info@ca-ostberg.se DPM, 0202
