1 Fläktluftvärmare Galv TOP Installation, användning och underhåll

2 Fläktluftvärmare Galv TOP Beskrivning Vägg eller takmonterad fläktluftvärmare för vattenburen värme. Användningsområden Fläktluftvärmare Galv TOP är avsedd att användas inomhus för uppvärmning av lokaler med en aggressiv miljö. Systemtemperatur ⁰C. Maximalt drifttryck 10 bar. Installation - Montering - Underhåll Monteras på vägg eller mot tak. Enkel 1x230V installation. Inbyggt överbelastningsskydd. Inbyggt Thermokontroll, TK. Som med extern trafo STRA kan ge ett larm vid överbelastning / fel. Fläktmotorn regleras i 5 hastigheter med extern trafo (STR / STRA) Drift - Komfort Fläktluftvärmaren har en stabil konstruktion. Minimerad ljudnivå. Driftsäker. Enheten uppfyller EU:s Ekodesigndirektiv ErP Design - Material - Ytbehandling Curant TOP är tillverkad av varmförzinkad stålplåt. Ziehl Abegg fläktmotor. Levereras med luftriktare i höjdled. Värmebatteri av varmförzinkat stål. IP 54.

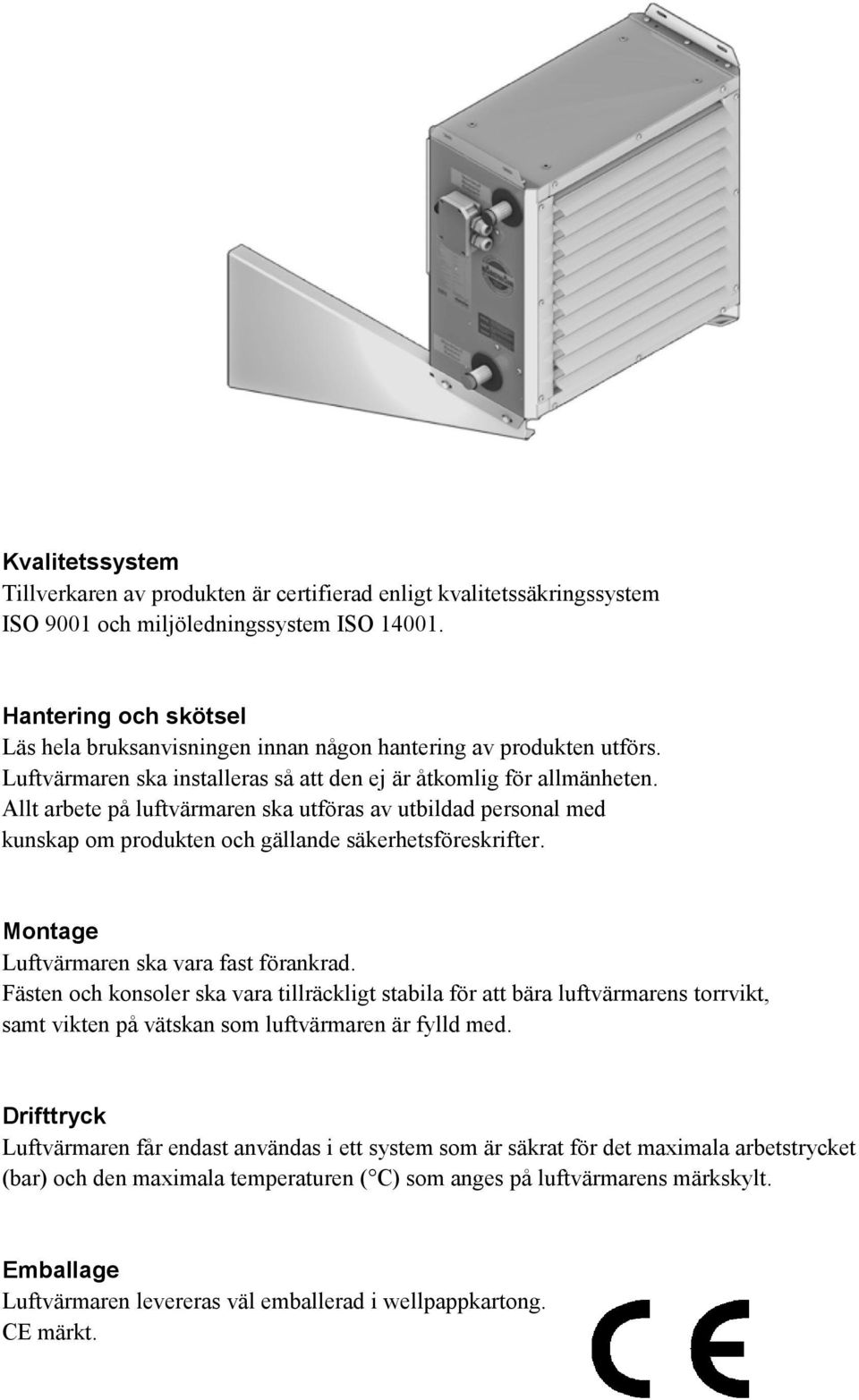

3 Kvalitetssystem Tillverkaren av produkten är certifierad enligt kvalitetssäkringssystem ISO 9001 och miljöledningssystem ISO Hantering och skötsel Läs hela bruksanvisningen innan någon hantering av produkten utförs. Luftvärmaren ska installeras så att den ej är åtkomlig för allmänheten. Allt arbete på luftvärmaren ska utföras av utbildad personal med kunskap om produkten och gällande säkerhetsföreskrifter. Montage Luftvärmaren ska vara fast förankrad. Fästen och konsoler ska vara tillräckligt stabila för att bära luftvärmarens torrvikt, samt vikten på vätskan som luftvärmaren är fylld med. Drifttryck Luftvärmaren får endast användas i ett system som är säkrat för det maximala arbetstrycket (bar) och den maximala temperaturen ( C) som anges på luftvärmarens märkskylt. Emballage Luftvärmaren levereras väl emballerad i wellpappkartong. CE märkt.

4 Transport Kontrollera att inga skador uppkommit i samband med transporten eller lossningen. Särskilt viktig är kontrollen av värmeväxlarens lamellyta samt luftvärmarens hölje och anslutnings rör. Luftvärmaren är konstruerad för att tåla normala laster under transport. Eventuella transportskador ska omedelbart anmälas till fraktaren. Gör även en anmärkning på fraktsedeln. Undvik att transportera enheten utan dess originalförpackning. Emballaget öppnas genom att ta loss de två metallclipsen. Lagring Nödvändiga lagringsvillkor: -10 C till + 50 C, luftfuktighet 50-85% utan kondensering Montering Luftvärmaren ska vara fast förankrad och ska placeras så att erforderlig luftförsörjning erhålles. Enheten och tillbehören är försedda med hål för förankring. Modell , , , , , , , , Väggmontage Min. mått A 135 mm 150 mm 195 mm 255 mm Takmontage Min. mått A 240 mm 235 mm 280 mm 320 mm

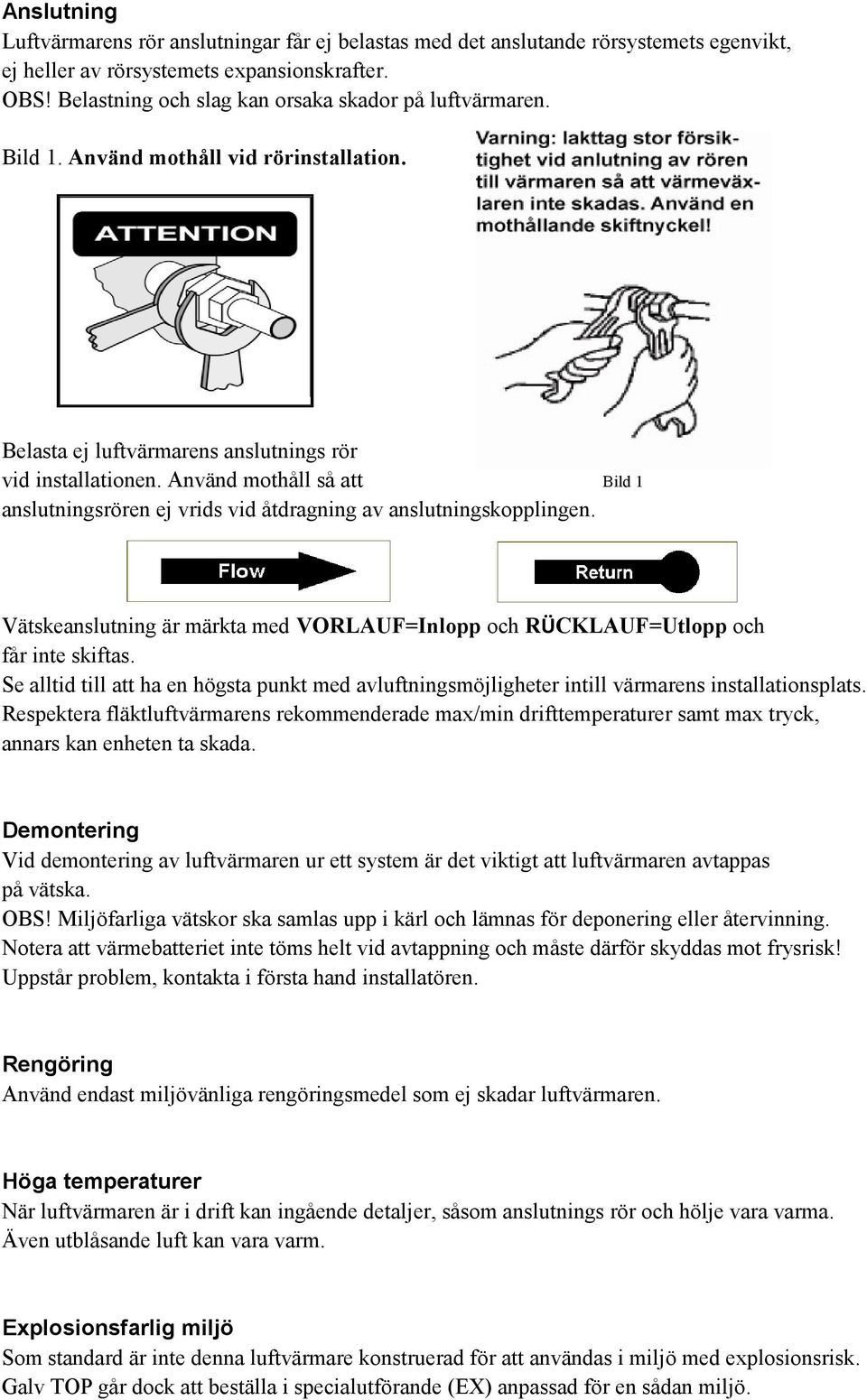

5 Anslutning Luftvärmarens rör anslutningar får ej belastas med det anslutande rörsystemets egenvikt, ej heller av rörsystemets expansionskrafter. OBS! Belastning och slag kan orsaka skador på luftvärmaren. Bild 1. Använd mothåll vid rörinstallation. Belasta ej luftvärmarens anslutnings rör vid installationen. Använd mothåll så att anslutningsrören ej vrids vid åtdragning av anslutningskopplingen. Bild 1 Vätskeanslutning är märkta med VORLAUF=Inlopp och RÜCKLAUF=Utlopp och får inte skiftas. Se alltid till att ha en högsta punkt med avluftningsmöjligheter intill värmarens installationsplats. Respektera fläktluftvärmarens rekommenderade max/min drifttemperaturer samt max tryck, annars kan enheten ta skada. Demontering Vid demontering av luftvärmaren ur ett system är det viktigt att luftvärmaren avtappas på vätska. OBS! Miljöfarliga vätskor ska samlas upp i kärl och lämnas för deponering eller återvinning. Notera att värmebatteriet inte töms helt vid avtappning och måste därför skyddas mot frysrisk! Uppstår problem, kontakta i första hand installatören. Rengöring Använd endast miljövänliga rengöringsmedel som ej skadar luftvärmaren. Höga temperaturer När luftvärmaren är i drift kan ingående detaljer, såsom anslutnings rör och hölje vara varma. Även utblåsande luft kan vara varm. Explosionsfarlig miljö Som standard är inte denna luftvärmare konstruerad för att användas i miljö med explosionsrisk. Galv TOP går dock att beställa i specialutförande (EX) anpassad för en sådan miljö.

6 Luftriktare (tillbehör) Galv TOP levereras som standard med luftriktare i höjdled. Som tillval finns luftriktare för höjd/sidled.

7 Underhåll och service Generellt Luftvärmaren bör kontrolleras regelbundet för att undvika driftsstörningar. Följande bör kontrolleras: Missljud eller vibrationer kan orsakas av ett skadat motorlager eller ett skadat fläkthjul. Fästelement - Kontrollera att inga bärande skruvförband är defekta. Elinstallation - Kontrollera att inga skador förekommer, samt säkerhetsbrytarens funktion. Lamellkropp - Kontrollera att den är ren och oskadad. Fläkthjul - Kontrollera att det är rent och oskadat. Fläktenhet Fläktmotorerna har permanentsmorda lager och kräver inget regelbundet underhåll. Reparation Detaljer och material föreslagna av tillverkaren skall användas för att angivna garantier skall gälla. Frysrisk På anläggningar med omgivningstemperatur under 0 C finns risk för sönderfrysning om värmeväxlaren blir för kall. Om anläggningen ej skall användas vintertid bör luftvärmaren tömmas på vatten för att undvika sönderfrysning. Då värmeväxlaren ej är helt avtappningsbar rekommenderar vi att man använder tryckluft för att blåsa ur kvarvarande vatten. Om vatten med frysskydd används behöver ej luftvärmaren tömmas. Reservdelar På anläggningar med mycket höga krav på tillgänglighet rekommenderas att en motor hålls som reservdel. Motorer finns normalt tillgängliga från lager. Vid reservdelshållning av motorer ska dessa förvaras inomhus under torra och dammfria förhållanden. Rengöring Rengöring av värmebatteri samt fläktgaller krävs för att värmefläkten skall ge bästa effekt. Rengöringsintervallet beror på dammförekomsten. För bästa funktion rekommenderas minst en rengöring per år, t.ex. inför vintern. OBS Värmebatteriet töms inte helt vid avtappning och måste skyddas mot frysrisk! Uppstår problem, kontakta i första hand installatören.

8 Installation - EL Inkoppling av fläktmotor (230V) Fläktmotorn kan anslutas på flera olika sätt. Nedan beskrivs de vanligast förekommande. Har ni som installatör andra önskemål så kontaktar ni oss. Galv TOP har Thermokontroll TK, använd plintarna TK, TK för att ansluta mot ett externt larm el. dyl. Plintarna TK, TK är normalt en sluten krets och vid larm så öppnas kretsen. 1) Termostatreglering, fast hastighet Funktion Termostaten TAS-N styr on/off av fläktluftvärmare samt ventilställdon. När termostaten kallar på värme så går fläkten på full fart. Bild 1 Fläktmotorn får 230V och går på max fläkthastighet. Komponenter 1st Fläktluftvärmare 1x230V 1st Rumstermostat TAS-N 1st Ventilpaket 230V NC

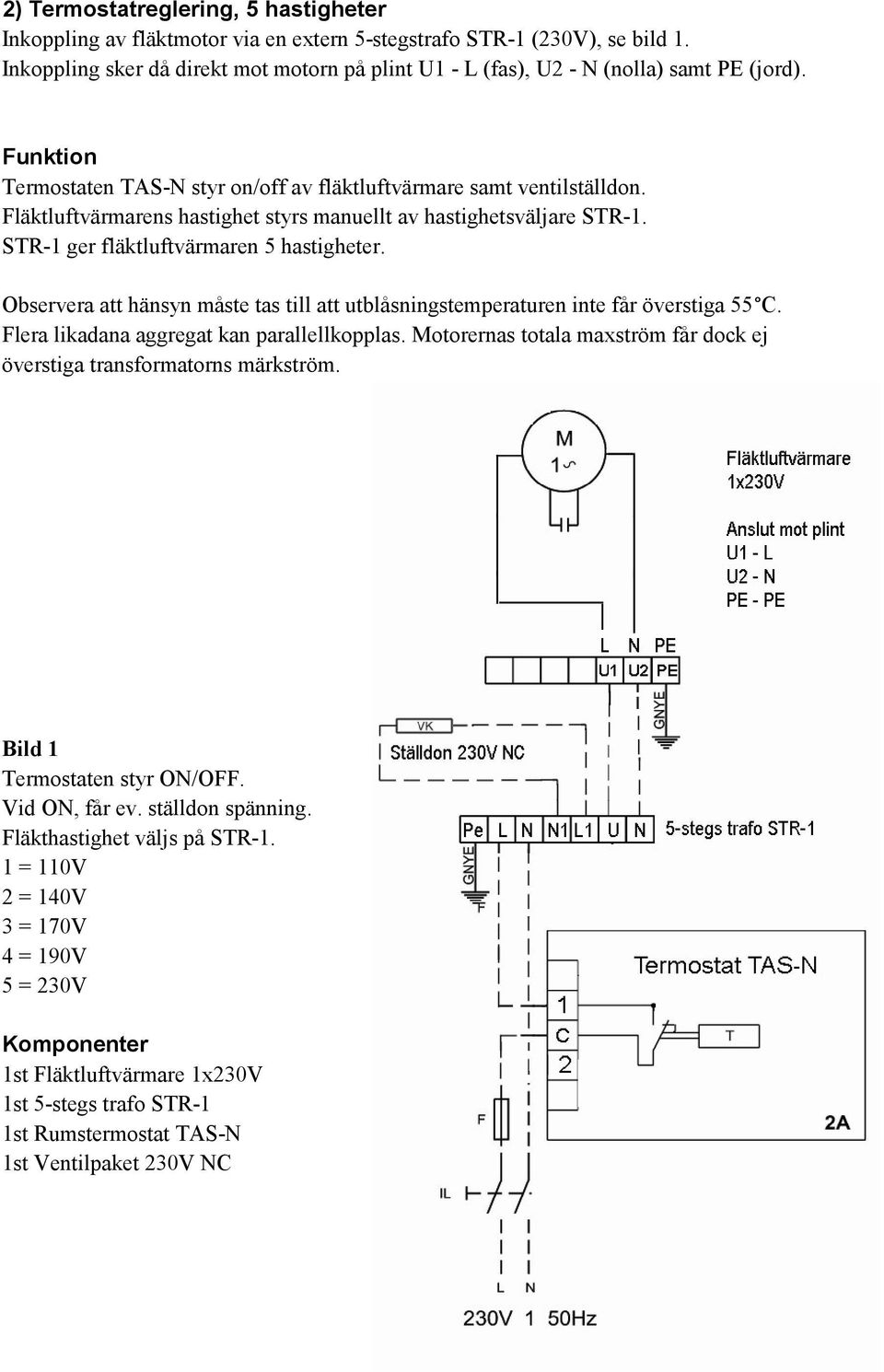

9 2) Termostatreglering, 5 hastigheter Inkoppling av fläktmotor via en extern 5-stegstrafo STR-1 (230V), se bild 1. Inkoppling sker då direkt mot motorn på plint U1 - L (fas), U2 - N (nolla) samt PE (jord). Funktion Termostaten TAS-N styr on/off av fläktluftvärmare samt ventilställdon. Fläktluftvärmarens hastighet styrs manuellt av hastighetsväljare STR-1. STR-1 ger fläktluftvärmaren 5 hastigheter. Observera att hänsyn måste tas till att utblåsningstemperaturen inte får överstiga 55 C. Flera likadana aggregat kan parallellkopplas. Motorernas totala maxström får dock ej överstiga transformatorns märkström. Bild 1 Termostaten styr ON/OFF. Vid ON, får ev. ställdon spänning. Fläkthastighet väljs på STR-1. 1 = 110V 2 = 140V 3 = 170V 4 = 190V 5 = 230V Komponenter 1st Fläktluftvärmare 1x230V 1st 5-stegs trafo STR-1 1st Rumstermostat TAS-N 1st Ventilpaket 230V NC

10 3) Termostatreglering, 5 hastigheter Inkoppling av fläktmotor via en extern 5-stegstrafo STR-1 (230V), se bild 1. Inkoppling sker då direkt mot motorn på plint U1 - L (fas), U2 - N (nolla) samt PE (jord). Funktion Termostaten KRT styr on/off av fläktluftvärmare samt ventilställdon. Fläktluftvärmarens hastighet styrs manuellt av hastighetsväljare STR-1. STR-1 ger fläktluftvärmaren 5 hastigheter. Observera att hänsyn måste tas till att utblåsningstemperaturen inte får överstiga 55 C. Flera likadana aggregat kan parallellkopplas. Motorernas totala maxström får dock ej överstiga transformatorns märkström. Bild 1 Termostaten styr ON/OFF. Vid ON, får ev. ställdon spänning. Fläkthastighet väljs på STR-1. 1 = 110V 2 = 140V 3 = 170V 4 = 190V 5 = 230V Komponenter 1st Fläktluftvärmare 1x230V 1st 5-stegs trafo STR-1 1st Rumstermostat KRT IP55 1st Ventilpaket 230V NC
