Fläktluftvärmare Nevada Installation, användning och underhåll

Transkript

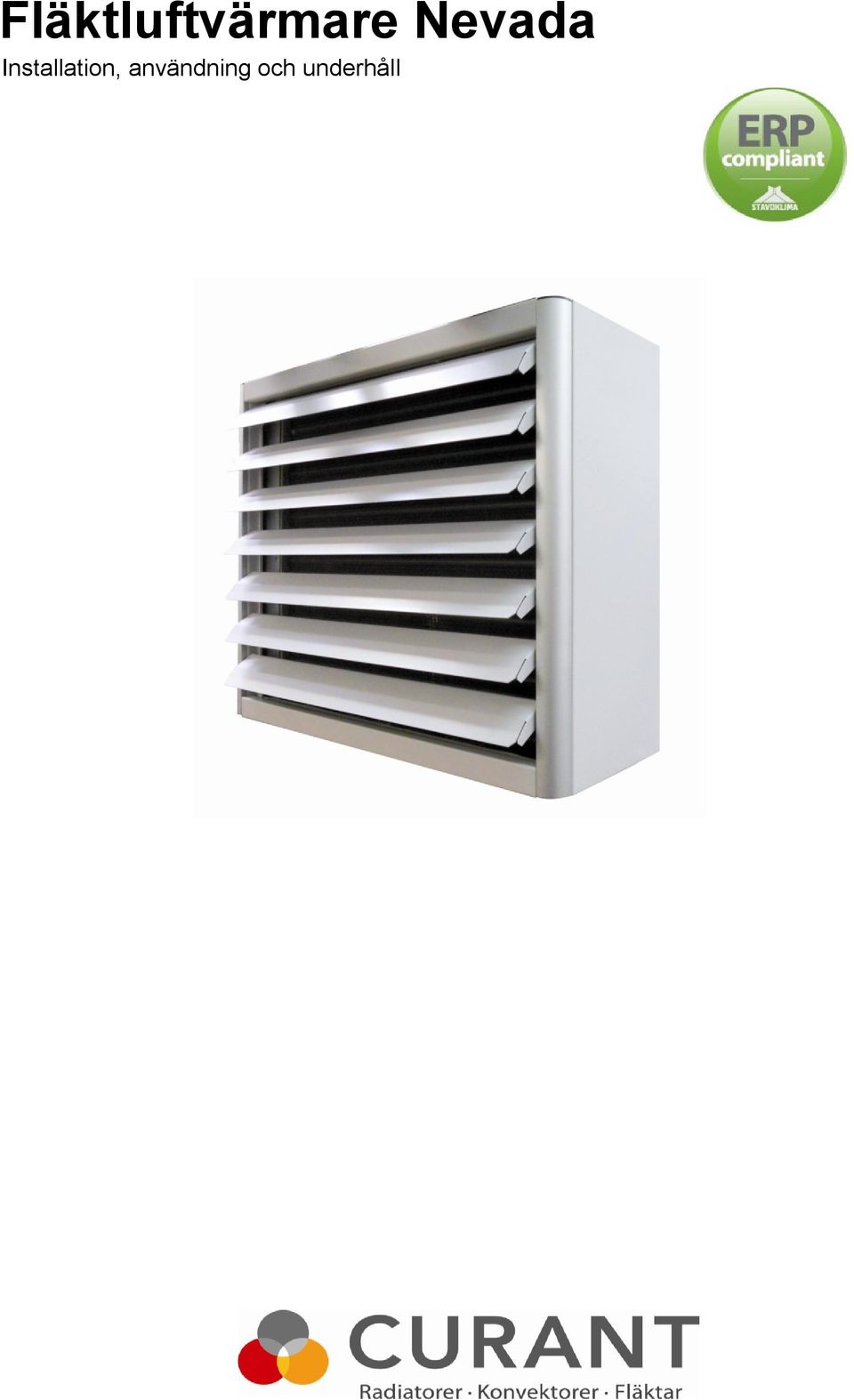

1 Fläktluftvärmare Nevada Installation, användning och underhåll

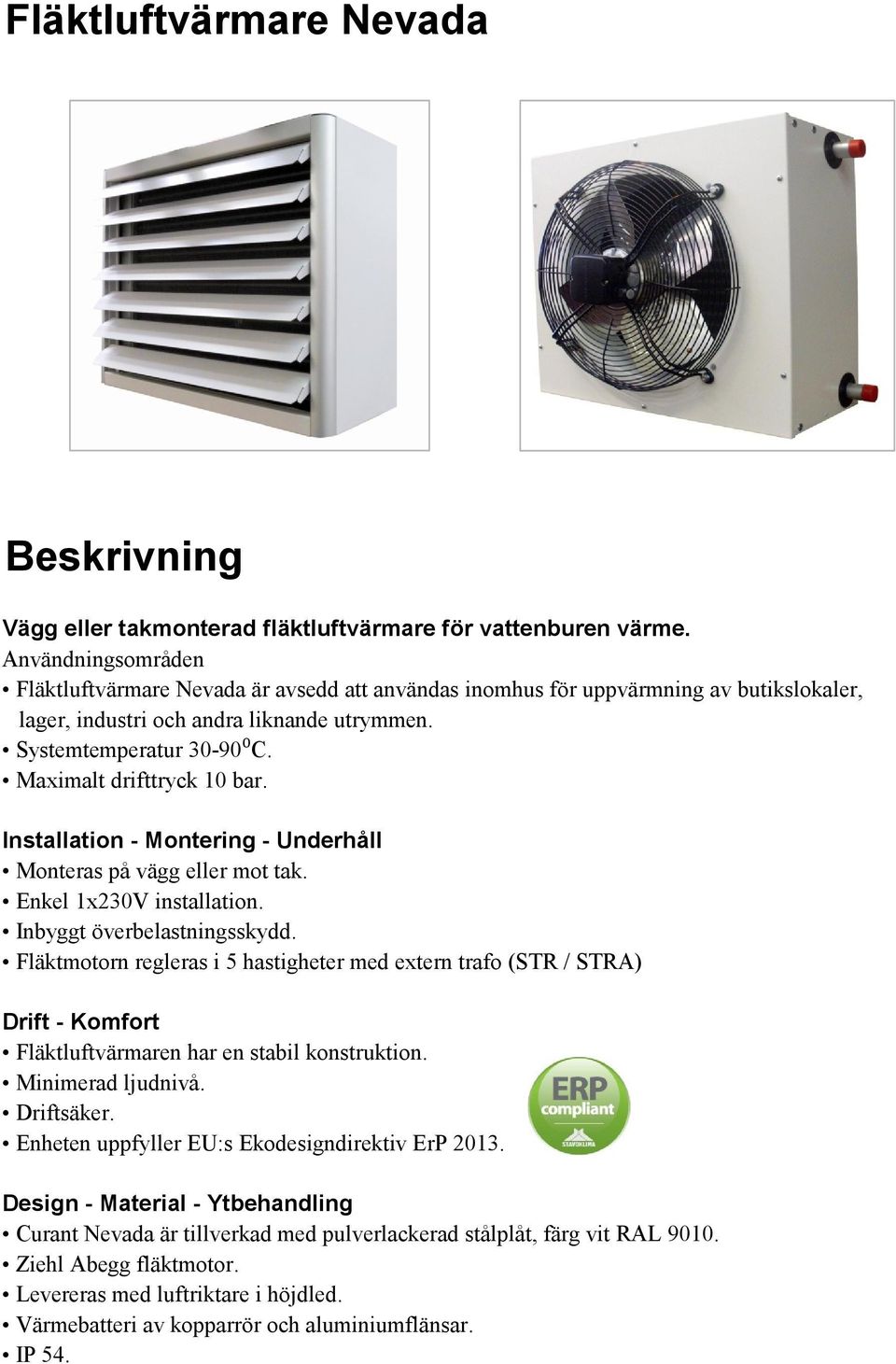

2 Fläktluftvärmare Nevada Beskrivning Vägg eller takmonterad fläktluftvärmare för vattenburen värme. Användningsområden Fläktluftvärmare Nevada är avsedd att användas inomhus för uppvärmning av butikslokaler, lager, industri och andra liknande utrymmen. Systemtemperatur 30-90⁰C. Maximalt drifttryck 10 bar. Installation - Montering - Underhåll Monteras på vägg eller mot tak. Enkel 1x230V installation. Inbyggt överbelastningsskydd. Fläktmotorn regleras i 5 hastigheter med extern trafo (STR / STRA) Drift - Komfort Fläktluftvärmaren har en stabil konstruktion. Minimerad ljudnivå. Driftsäker. Enheten uppfyller EU:s Ekodesigndirektiv ErP Design - Material - Ytbehandling Curant Nevada är tillverkad med pulverlackerad stålplåt, färg vit RAL Ziehl Abegg fläktmotor. Levereras med luftriktare i höjdled. Värmebatteri av kopparrör och aluminiumflänsar. IP 54.

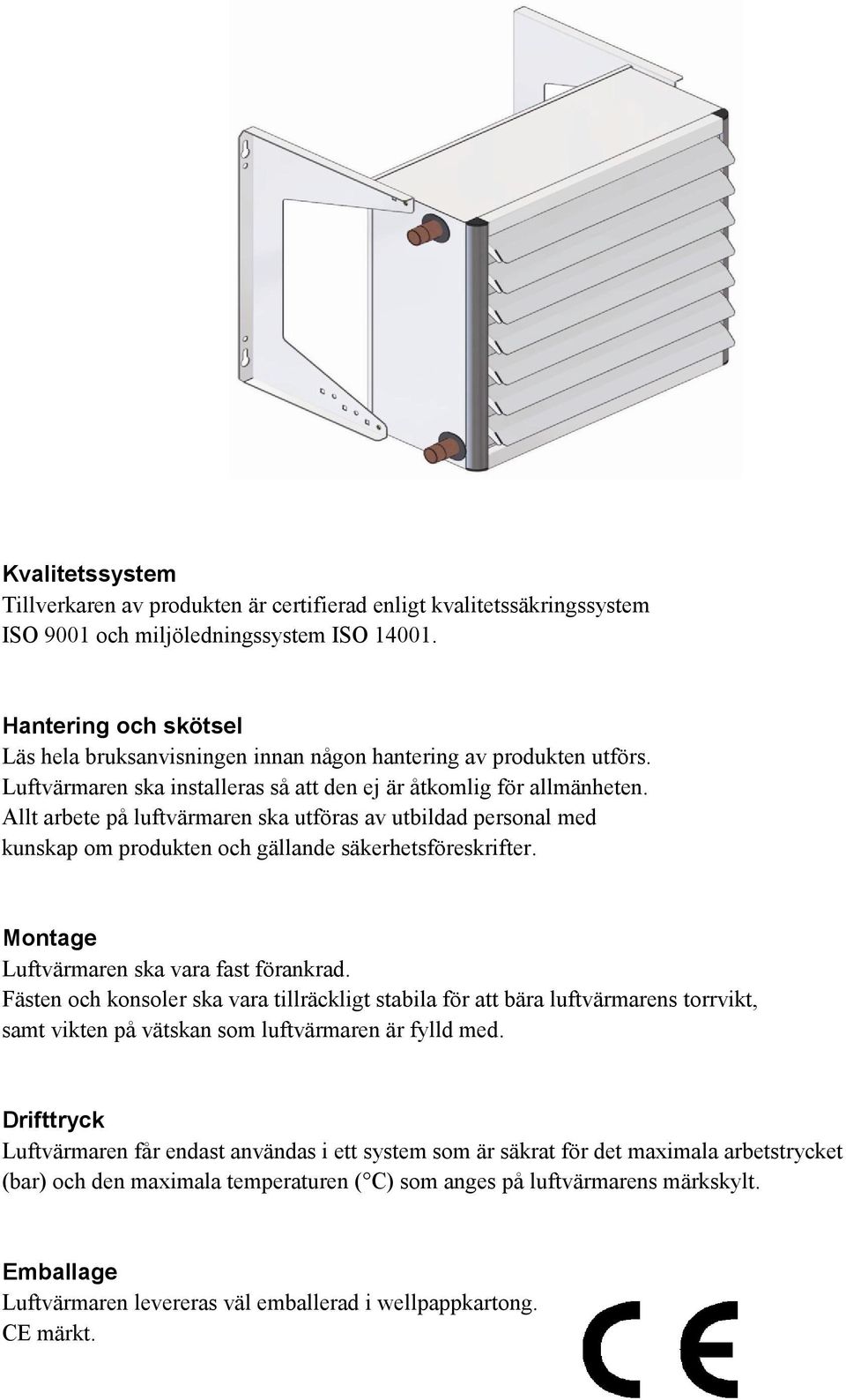

3 Kvalitetssystem Tillverkaren av produkten är certifierad enligt kvalitetssäkringssystem ISO 9001 och miljöledningssystem ISO Hantering och skötsel Läs hela bruksanvisningen innan någon hantering av produkten utförs. Luftvärmaren ska installeras så att den ej är åtkomlig för allmänheten. Allt arbete på luftvärmaren ska utföras av utbildad personal med kunskap om produkten och gällande säkerhetsföreskrifter. Montage Luftvärmaren ska vara fast förankrad. Fästen och konsoler ska vara tillräckligt stabila för att bära luftvärmarens torrvikt, samt vikten på vätskan som luftvärmaren är fylld med. Drifttryck Luftvärmaren får endast användas i ett system som är säkrat för det maximala arbetstrycket (bar) och den maximala temperaturen ( C) som anges på luftvärmarens märkskylt. Emballage Luftvärmaren levereras väl emballerad i wellpappkartong. CE märkt.

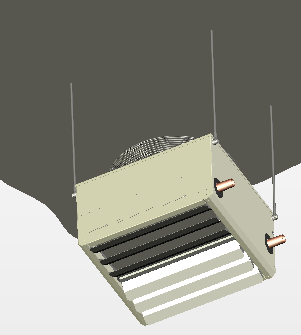

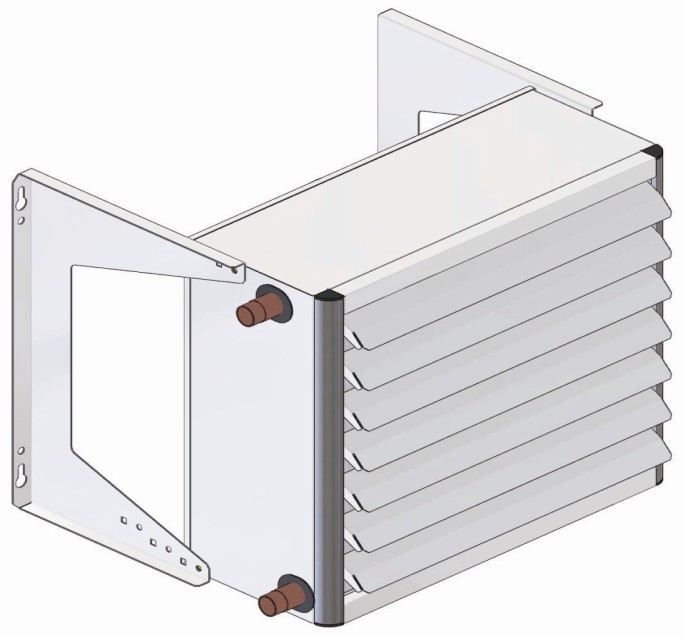

4 Transport Kontrollera att inga skador uppkommit i samband med transporten eller lossningen. Särskilt viktig är kontrollen av värmeväxlarens lamellyta samt luftvärmarens hölje och anslutnings rör. Luftvärmaren är konstruerad för att tåla normala laster under transport. Eventuella transportskador ska omedelbart anmälas till fraktaren. Gör även en anmärkning på fraktsedeln. Undvik att transportera enheten utan dess originalförpackning. Emballaget öppnas genom att ta loss de två metallclipsen. Lagring Nödvändiga lagringsvillkor: -10 C till + 50 C, luftfuktighet 50-85% utan kondensering Montering Luftvärmaren ska vara fast förankrad och ska placeras så att erforderlig luftförsörjning erhålles. Enheten och tillbehören är försedda med hål för förankring och är avsedd att fästas mot vägg med väggkonsoler (bild 1) eller i pendlar (t.ex. M8 gängstång) mot tak (bild 2). Bild 1 Bild 2 Om luftvärmaren monteras med anpassat väggfäste, så kan värmaren lutas i två steg. Väggfästet har i det nedre fästet tre olika fästpunkter för luftvärmaren. Nevada 1 Nevada 2 Nevada 3 Steg Steg

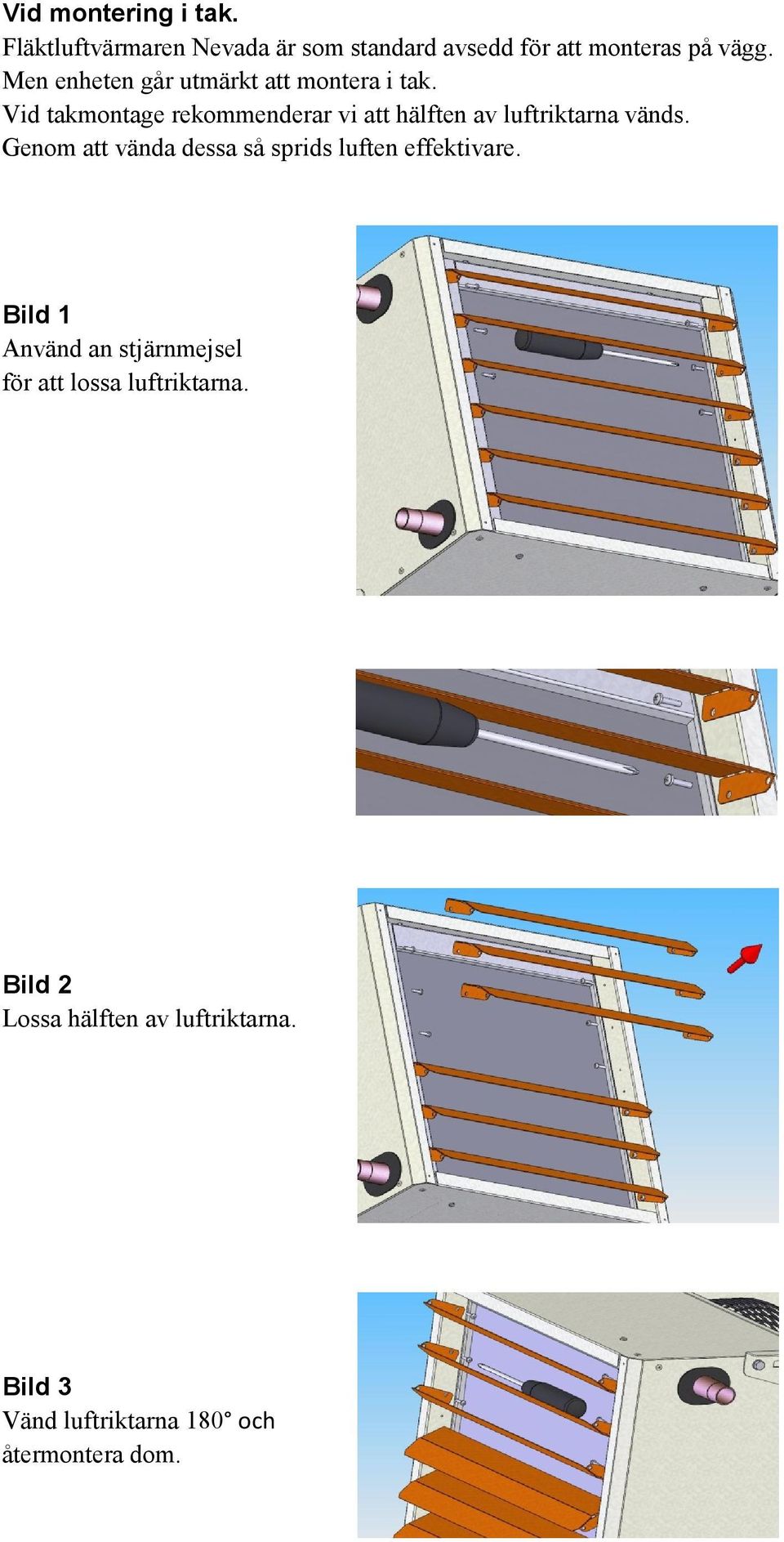

5 Vid montering i tak. Fläktluftvärmaren Nevada är som standard avsedd för att monteras på vägg. Men enheten går utmärkt att montera i tak. Vid takmontage rekommenderar vi att hälften av luftriktarna vänds. Genom att vända dessa så sprids luften effektivare. Bild 1 Använd an stjärnmejsel för att lossa luftriktarna. Bild 2 Lossa hälften av luftriktarna. Bild 3 Vänd luftriktarna 180 och återmontera dom.

6 Anslutning Luftvärmarens rör anslutningar får ej belastas med det anslutande rörsystemets egenvikt, ej heller av rörsystemets expansionskrafter. OBS! Belastning och slag kan orsaka skador på luftvärmaren. Bild 1. Använd mothåll vid rörinstallation. Belasta ej luftvärmarens anslutnings rör vid installationen. Använd mothåll så att anslutningsrören ej vrids vid åtdragning av anslutningskopplingen. Bild 1 Vätskeanslutning är märkta med VORLAUF=Inlopp och RÜCKLAUF=Utlopp och får inte skiftas. Se alltid till att ha en högsta punkt med avluftningsmöjligheter intill värmarens installationsplats. Respektera fläktluftvärmarens rekommenderade max/min drifttemperaturer samt max tryck, annars kan enheten ta skada. Demontering Vid demontering av luftvärmaren ur ett system är det viktigt att luftvärmaren avtappas på vätska. OBS! Miljöfarliga vätskor ska samlas upp i kärl och lämnas för deponering eller återvinning. Notera att värmebatteriet inte töms helt vid avtappning och måste därför skyddas mot frysrisk! Uppstår problem, kontakta i första hand installatören. Rengöring Använd endast miljövänliga rengöringsmedel som ej skadar luftvärmaren. Höga temperaturer När luftvärmaren är i drift kan ingående detaljer, såsom anslutnings rör och hölje vara varma. Även utblåsande luft kan vara varm. Explosionsfarlig miljö Luftvärmaren är inte konstruerad för att användas i miljö med explosionsrisk.

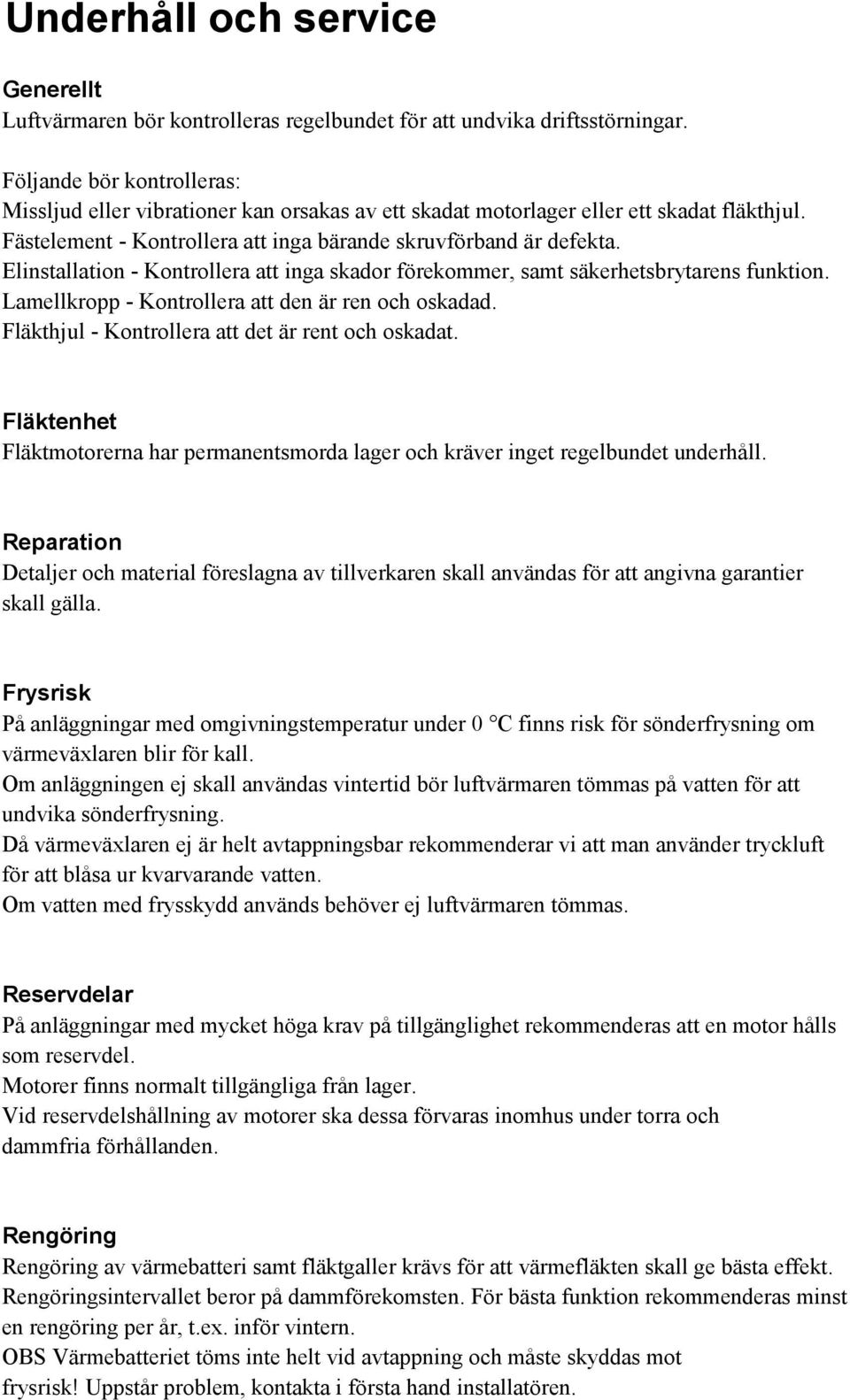

7 Underhåll och service Generellt Luftvärmaren bör kontrolleras regelbundet för att undvika driftsstörningar. Följande bör kontrolleras: Missljud eller vibrationer kan orsakas av ett skadat motorlager eller ett skadat fläkthjul. Fästelement - Kontrollera att inga bärande skruvförband är defekta. Elinstallation - Kontrollera att inga skador förekommer, samt säkerhetsbrytarens funktion. Lamellkropp - Kontrollera att den är ren och oskadad. Fläkthjul - Kontrollera att det är rent och oskadat. Fläktenhet Fläktmotorerna har permanentsmorda lager och kräver inget regelbundet underhåll. Reparation Detaljer och material föreslagna av tillverkaren skall användas för att angivna garantier skall gälla. Frysrisk På anläggningar med omgivningstemperatur under 0 C finns risk för sönderfrysning om värmeväxlaren blir för kall. Om anläggningen ej skall användas vintertid bör luftvärmaren tömmas på vatten för att undvika sönderfrysning. Då värmeväxlaren ej är helt avtappningsbar rekommenderar vi att man använder tryckluft för att blåsa ur kvarvarande vatten. Om vatten med frysskydd används behöver ej luftvärmaren tömmas. Reservdelar På anläggningar med mycket höga krav på tillgänglighet rekommenderas att en motor hålls som reservdel. Motorer finns normalt tillgängliga från lager. Vid reservdelshållning av motorer ska dessa förvaras inomhus under torra och dammfria förhållanden. Rengöring Rengöring av värmebatteri samt fläktgaller krävs för att värmefläkten skall ge bästa effekt. Rengöringsintervallet beror på dammförekomsten. För bästa funktion rekommenderas minst en rengöring per år, t.ex. inför vintern. OBS Värmebatteriet töms inte helt vid avtappning och måste skyddas mot frysrisk! Uppstår problem, kontakta i första hand installatören.

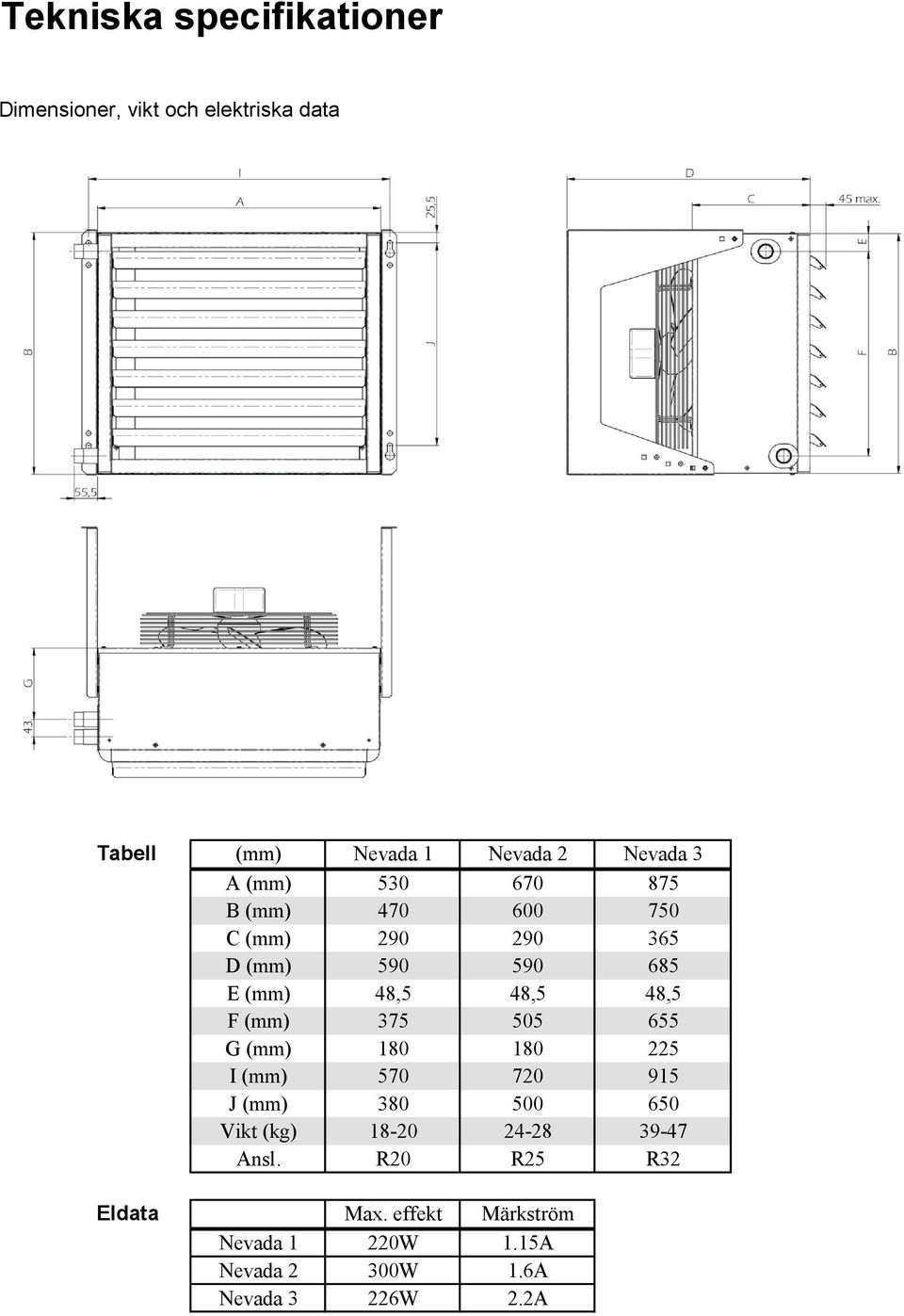

8 Tekniska specifikationer Dimensioner, vikt och elektriska data Tabell (mm) Nevada 1 Nevada 2 Nevada 3 A (mm) B (mm) C (mm) D (mm) E (mm) 48,5 48,5 48,5 F (mm) G (mm) I (mm) J (mm) Vikt (kg) Ansl. R20 R25 R32 Eldata Max. effekt Märkström Nevada 1 220W 1.15A Nevada 2 300W 1.6A Nevada 3 226W 2.2A

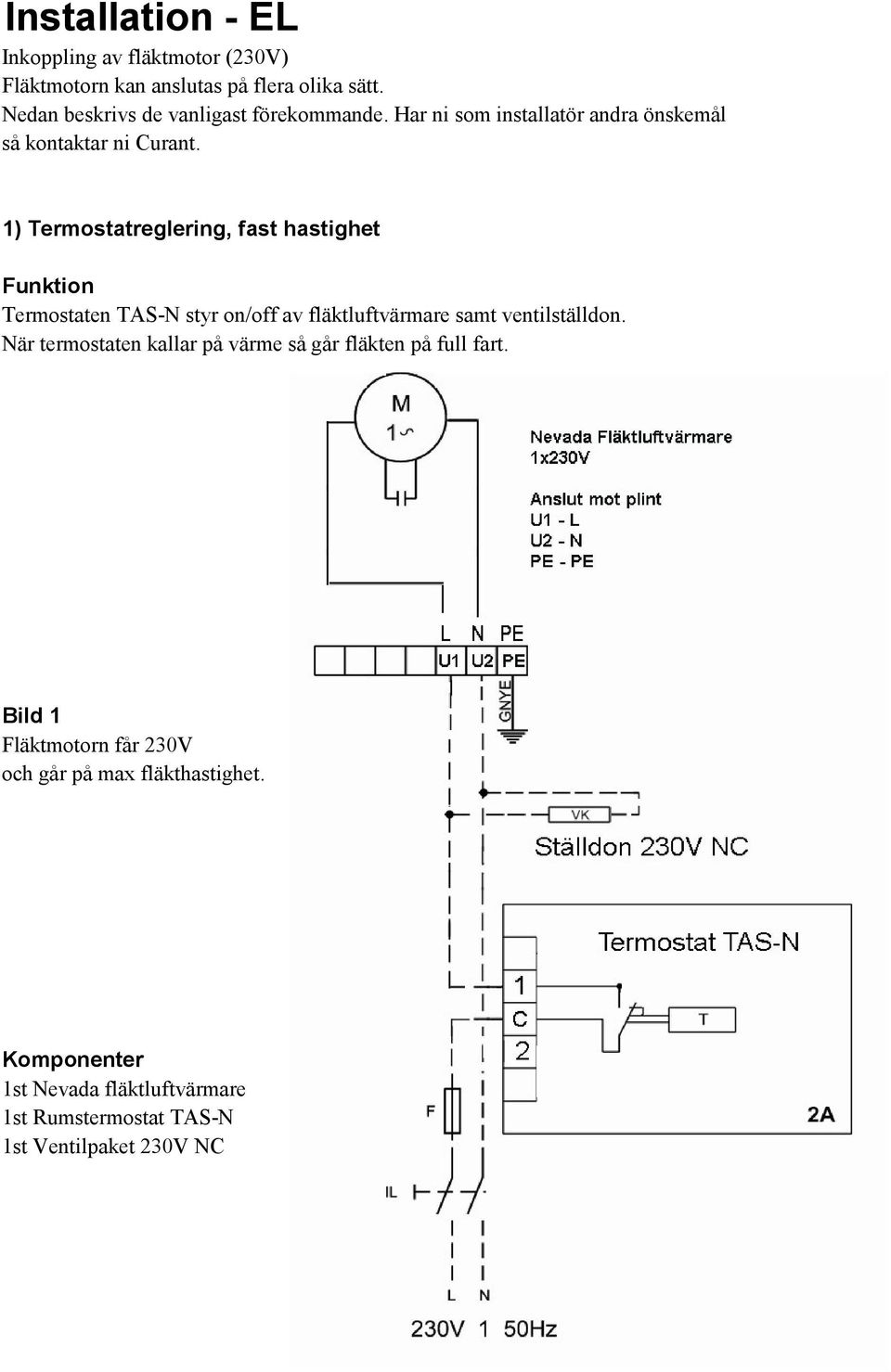

9 Installation - EL Inkoppling av fläktmotor (230V) Fläktmotorn kan anslutas på flera olika sätt. Nedan beskrivs de vanligast förekommande. Har ni som installatör andra önskemål så kontaktar ni Curant. 1) Termostatreglering, fast hastighet Funktion Termostaten TAS-N styr on/off av fläktluftvärmare samt ventilställdon. När termostaten kallar på värme så går fläkten på full fart. Bild 1 Fläktmotorn får 230V och går på max fläkthastighet. Komponenter 1st Nevada fläktluftvärmare 1st Rumstermostat TAS-N 1st Ventilpaket 230V NC

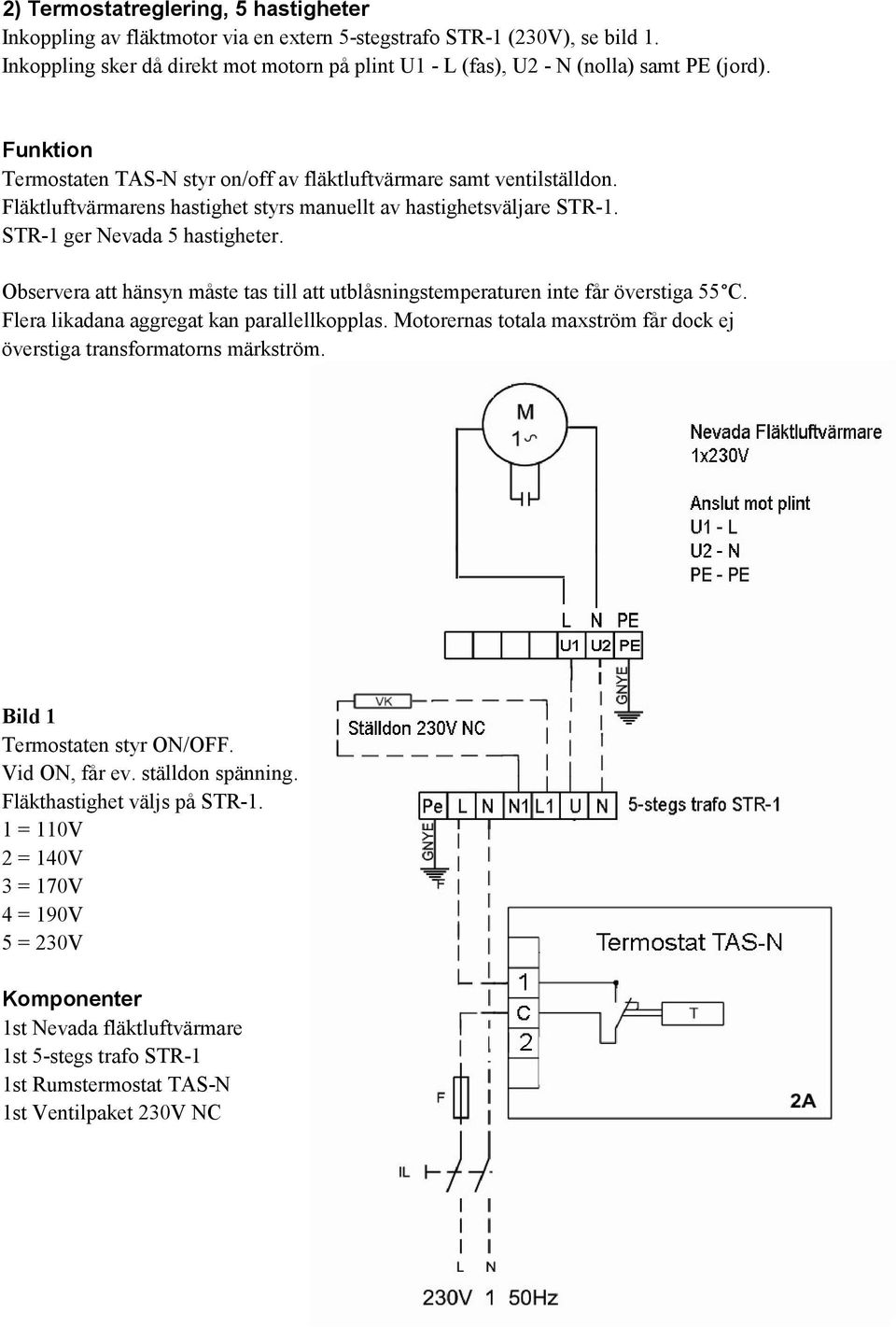

10 2) Termostatreglering, 5 hastigheter Inkoppling av fläktmotor via en extern 5-stegstrafo STR-1 (230V), se bild 1. Inkoppling sker då direkt mot motorn på plint U1 - L (fas), U2 - N (nolla) samt PE (jord). Funktion Termostaten TAS-N styr on/off av fläktluftvärmare samt ventilställdon. Fläktluftvärmarens hastighet styrs manuellt av hastighetsväljare STR-1. STR-1 ger Nevada 5 hastigheter. Observera att hänsyn måste tas till att utblåsningstemperaturen inte får överstiga 55 C. Flera likadana aggregat kan parallellkopplas. Motorernas totala maxström får dock ej överstiga transformatorns märkström. Bild 1 Termostaten styr ON/OFF. Vid ON, får ev. ställdon spänning. Fläkthastighet väljs på STR-1. 1 = 110V 2 = 140V 3 = 170V 4 = 190V 5 = 230V Komponenter 1st Nevada fläktluftvärmare 1st 5-stegs trafo STR-1 1st Rumstermostat TAS-N 1st Ventilpaket 230V NC

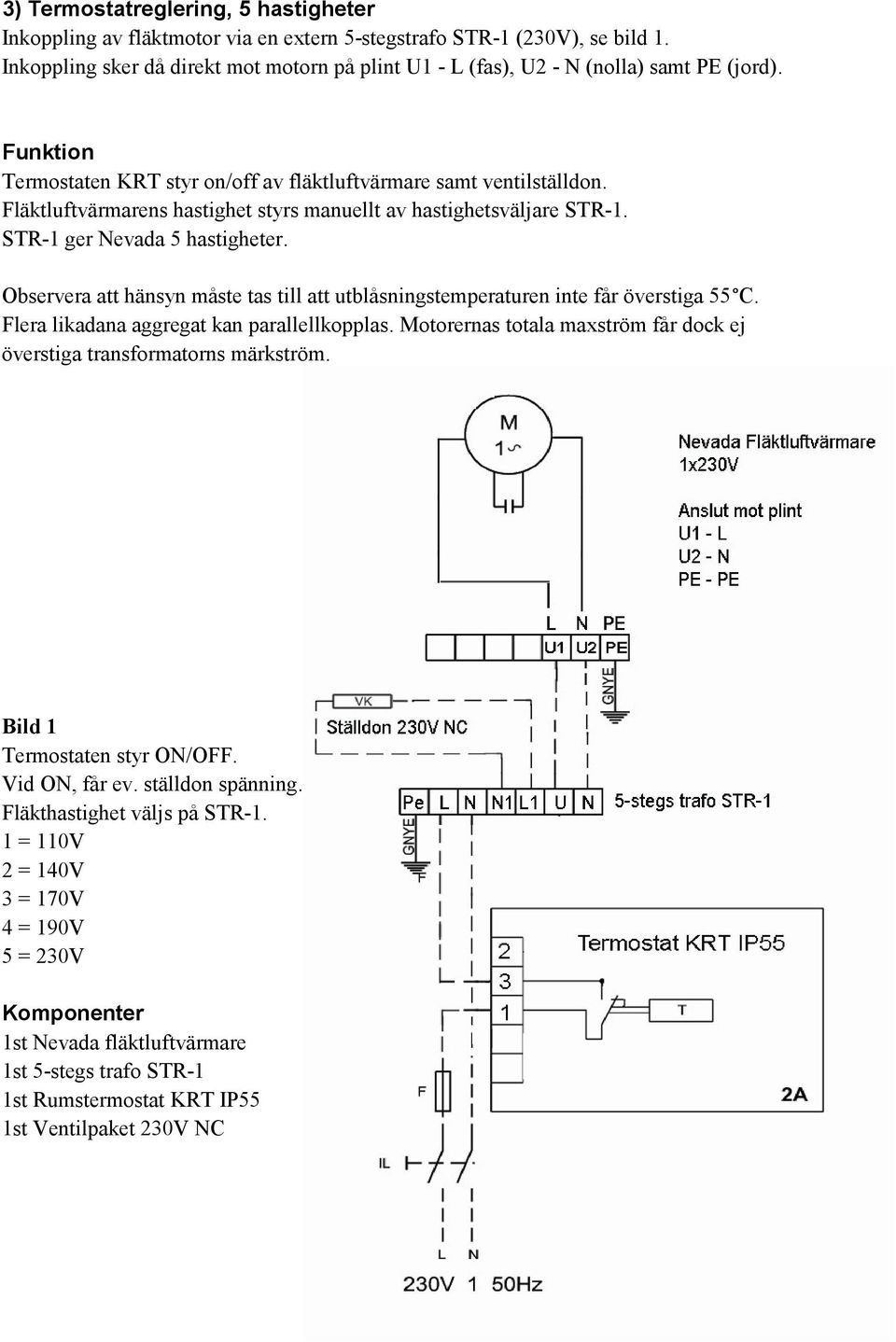

11 3) Termostatreglering, 5 hastigheter Inkoppling av fläktmotor via en extern 5-stegstrafo STR-1 (230V), se bild 1. Inkoppling sker då direkt mot motorn på plint U1 - L (fas), U2 - N (nolla) samt PE (jord). Funktion Termostaten KRT styr on/off av fläktluftvärmare samt ventilställdon. Fläktluftvärmarens hastighet styrs manuellt av hastighetsväljare STR-1. STR-1 ger Nevada 5 hastigheter. Observera att hänsyn måste tas till att utblåsningstemperaturen inte får överstiga 55 C. Flera likadana aggregat kan parallellkopplas. Motorernas totala maxström får dock ej överstiga transformatorns märkström. Bild 1 Termostaten styr ON/OFF. Vid ON, får ev. ställdon spänning. Fläkthastighet väljs på STR-1. 1 = 110V 2 = 140V 3 = 170V 4 = 190V 5 = 230V Komponenter 1st Nevada fläktluftvärmare 1st 5-stegs trafo STR-1 1st Rumstermostat KRT IP55 1st Ventilpaket 230V NC

12 4) Termostatreglering, 5 hastigheter med extern ON/OFF Inkoppling av fläktmotor via en extern 5-stegstrafo STRA-1 (230V), se bild 1. Inkoppling sker då direkt mot motorn på plint U1 - L (fas), U2 - N (nolla) samt PE (jord). Funktion Termostaten TAS-N styr on/off av fläktluftvärmare samt ventilställdon. Fläktluftvärmarens hastighet styrs manuellt av hastighetsväljare STRA i 5 steg. Externt ON/OFF Luftvärmaren kan styras on/off av överordnat system. ( mot plint OC samt OC ) Potentialfri kontakt. Kretsen är normalt öppen (NO). Om kretsen sluts blir luftvärmaren OFF oavsett driftläge. Bild 1 Fläkthastighet väljs på STRA 1 = 110V 2 = 140V 3 = 170V 4 = 190V 5 = 230V Komponenter 1st Nevada fläktluftvärmare 1st 5-stegs trafo STRA-1 1st Rumstermostat TAS-N 1st Ventilpaket 230V NC
