1 från Fläkt Woods Värmning/Kylning för moderna miljöer ATDA ATDC Kombinerad Luftkylare/ LVDV

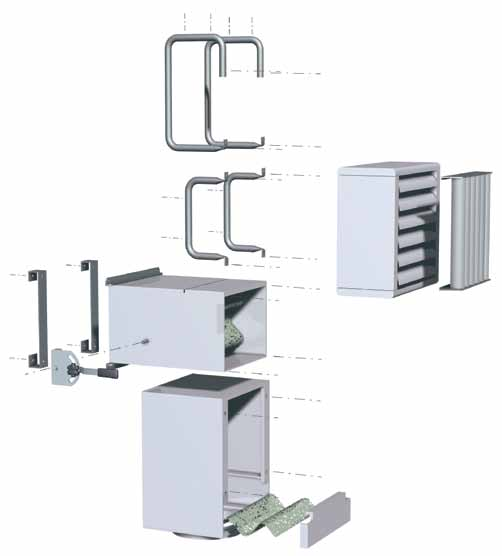

2 ATD med tillbehör Fläktluftvärmaren ATD är avsedd för uppvärmning och ventilation av industri-, verkstads-, butiksoch lagerlokaler, garage, stormarknader och liknande utrymmen. Apparaten finns i två olika utföranden; för värmevatten (ATDA) och för ånga (ATDG). Båda typerna av fläktluftvärmare har korrosionssäkert värmebatteri av aluminiumlamell och kopparrör. n finns i fem storlekar för varierande luftflöden och effektbehov som täcker in de flesta driftsfall. Generellt: Hölje i korrosionsskyddad vitlackerad plåt eller rostfritt utförande EN Modern design med rundade och släta plåtytor. Öppningsbar för enkel inre rengöring. En luftriktare ingår som standard. Luftflöde upp till 2,2 m 3 /s. Motor för 1 x 230 V alternativt 3 x 400 V. Uppfyller EU:s krav med avseende på maskiners säkerhet MD 2006/42/EG. Brett tillbehörssortiment för olika applikationer. Olika regleringsmöjligheter. Takkonsoler ATD Väggkonsoler Distanskonsoler till blandningsdel, sats Blandningsdel med filter Extra luftriktare Spakställdon till blandningsdel Returluftsdel med filter 2 Rätten till ändringar förbehålls.

3 Installationspaket ATDA För att underlätta valet av reglerutrustning har vi tagit fram installationspaket för de vanligaste regleralternativen. Installationspaket A-Box A-box består av en luftvärmare, väggkonsoler, reglerbar rumstermostat samt vätskeventil med ställdon öppen/stängd. När omgivningstemperaturen understiger inställd temperatur bryter termostaten strömmen till ventilen, ventilen öppnas och fläkten i luftvärmaren startar. Vid uppnådd temperatur strömsätts ventilen som då stängs och fläkten i luftvärmaren stannar. Vid strömavbrott öppnas vätskeventilen minst 10% för att säkerställa cirkulationen i luftvärmaren. Väggkonsol Rumstermostat Installationspaket B-Box B-box består av en luftvärmare, väggkonsoler, automatisk fläktreglering FHC-1, temperaturgivare samt vätskeventil med ställdon öppen/stängd. Vid värmebehov öppnar vätskeventilen och temperaturgivaren styr genom den automatiska fläktregleringen fläkten upp eller ner i tre fasta steg för att hålla inställd temperatur. När inget värmebehov föreligger stänger vätskeventilen och fläkten stoppar. Fläktvarvtalet kan även regleras manuellt i tre hastigheter alternativt stoppas. Kontrollampa visar när ventil är öppen och vilken funktion som är vald. Väggkonsol Vätskeventilventil med ställdon Automatisk fläktreglering Rätten till ändringar förbehålls. 3

4 Installationspaket ATDA Installationspaket C-Box C-box består av en luftvärmare, väggkonsoler, automatisk luftvärmarreglering ATC, temperaturgivare samt ventil med ställdon öppen/stängd. En kontrollampa visar vilken funktion som är vald och temperaturgivaren styr genom den automatiska fläktregleringen fläkten upp eller ner i tre fasta steg för att hålla inställd temperatur. När inget värmebehov föreligger stänger vätskeventilen och fläkten stoppar. Inställd temperatur visas på displayen. Reglerenheten är förberedd för: extern larmsignal, tidur, fjärrstyrning 0-10 V signal, nätverksanslutning (LAN), frysskyddstermostat och spjällmotor. Väggkonsol Vätskeventilventil med ställdon Automatisk luftvärmarreglering, ATC, avancerad Installationspaket F-Box kombinerad med C-Box F-box består av en blandningsdel för uteluft, spjällmotor samt frysskyddstermostat (C-Box beställs separat). Vid start öppnar vätskeventil innan spjällmotor och fläkt startar. När reglerenheten registrerar en för låg temperatur från frysskyddstermostaten stänger först uteluftsspjället. Höjs inte returtemperaturen stoppar fläktmotorn och vätskeventilen öppnar samtidigt som larmsignal utgår. Frysskyddstermostaten är monterad på värmarens returledning. C-Box (se bild ovan) beställs separat Blandningsdel för uteluft Spjällmotor Frysskyddstermostat 4 Rätten till ändringar förbehålls.

5 Kombinerad Luftkylare/ Fläktluftkylare/luftvärmare ATDC är en kombinerad luftkylare/luftvärmare och är avsedd för värmning och kylning av industri-, verkstads-, butiks- och lagerlokaler, garage, stormarknader och liknande utrymmen. ATDC finns i fyra olika storlekar för varierande luftflöde och effektbehov som täcker in de flesta driftsfall. Uppfyller EU:s krav med avseende på maskiners säkerhet MD 2006/42/EG. Tillbehör, styr- och reglerutrustning Väggkonsol Automatisk fläktreglering Installationsexempel ATDC Automatisk fläktreglering, FCC-1, ATDZ-38-1 Varvtalsregleringen ATDZ-38-1 är en mikroprocessorbaserad regulator som reglerar fläktvarvtalet automatiskt i tre steg och en vätskeventil (ATDZ-17-4) styr automatiskt efter uppmätt temperatur kontra inställt börvärde. FCC-1 reglerar både i kyl- respektive värmemode. Temperaturen på vätskan mäts med en anläggningsgivare (montage med slangklämma) och FCC-1 avgör utifrån denna temperatur och inställda börvärde om värmemode eller kylmode ska aktiveras. och anläggningsgivare ingår i leverans av ATDZ Fjärrstyrning (ATDZ-21-4) kan med fördel monteras tillsammans med ATDZ Fläktvarvtalet kan ställas manuellt i tre lägen alternativt stoppas med knappararna på locket. En kontrollampa visar när ventil är öppen. Automatisk fläktegleringen levereras som löst tillbehör. Anläggningsgivare som monteras på n. Översiktsdiagram för snabbval Storlek-66-1 Effekt 65 kw 51 kw 44 kw 0,9 m 3 /s 1,11 m 3 /s 1,59 m 3 /s Ljudnivå db(a) Varvtal rpm Skyddsklass Automatisk fläktreglering IP 54. IP 30. Anläggningsgivare IP 65. Spänning 1 x 230 V. Ström max 2A. Storlek-55-1 Storlek kw 34 kw 27 kw 29 kw 21 kw 1,3 m 3 /s 0,94 m 3 /s 0,68 m 3 /s 0,85 m 3 /s 0,54 m 3 /s kw 0,40 m 3 /s Storlek kw 14 kw 0,39 m 3 /s 0,51 m 3 /s kw 0,26 m 3 /s Storlek kw 9 kw 7 kw 0,26 m 3 /s 0,39 m 3 /s 0,51 m 3 /s Horisontell kastlängd, m Översiktsdiagrammet gäller för vattentemperatur C och ingående lufttemperatur +15 C med 1-fas motor, 230 V. Rätten till ändringar förbehålls. 5

6 LVDV med tillbehör Fläktluftvärmaren LVDV är avsedd för uppvärmning av butiksentréer, foajéer, portar, lager- och verkstadshallar, garage och liknande lokaler. Apparaten är avsedd att placeras under tak. Som värmemedium används varmvatten. Uppfyller EU:s krav med avseende på maskiners säkerhet MD 2006/42/EG. Takpendlar med konsoler LVDZ-03 Generellt: Är tillverkad i vitlackerad plåt. Har låg bygghöjd, liten eller stor kastlängd möjliggör installation i lokaler med varierande takhöjd. Kan förses med stos, som ökar kastlängden. Är lätt att rengöra enkel service. Är enkel att montera direkt mot tak eller i pendlar. LVDV är konstruerad med ett tystgående fläkthjul och flänsmotor enligt IEC Publ i två utföranden: 1 x 230 V, med termokontakt, omkopplingsbar för tre hastigheter, leveransutförande högfart. 3 x 400 V, 4 alternativt 6-polsmotor. Båda motorerna har skyddsklass IP54. Översiktsdiagram för snabbval Storlek Varvtal, rpm Effekt 1 2 LVDV Stos LVDZ-04-bb ,34 m3/s 15 kw 0,42 m3/s 17 kw 0,6 m3/s 22 kw 0,42 m3/s 17 kw 0,63 m3/s 22 kw Vertikal kastlängd, m Ljudnivå, db(a) Storlek Varvtal, rpm Effekt ,63 m3/s 27 kw 0,73 m3/s 30 kw 0,93 m3/s 35 kw 0,94 m3/s 36 kw 6 7 1,4 m3/s 46 kw Vertikal kastlängd, m Ljudnivå, db(a) Översiktsdiagrammet gäller för vattentemperatur C och ingående lufttemperatur +15 C. 6 Rätten till ändringar förbehålls.

7 Installationspaket LVDV För att underlätta valet av reglerutrustning har vi tagit fram installationspaket för de vanligaste regleralternativen. Installationspaket A-Box A-box består av en luftvärmare, kopplingslåda, reglerbar rumstermostat samt vätskeventil med ställdon öppen/stängd. Vid värmebehov startar rumstermostaten värmaren och öppnar vätskeventilen. Vid uppnådd inställd temperatur stänger vätskeventilen och fläkten stoppar. Kopplingslåda Rumstermostat Installationspaket B-Box B-box består av en luftvärmare, kopplingslåda, automatisk fläktreglering FHC-1, temperaturgivare samt vätskeventil med ställdon öppen/stängd. Vid värmebehov öppnar vätskeventilen och temperaturgivaren styr genom den automatiska fläktregleringen fläkten upp eller ner i tre fasta steg för att hålla inställd temperatur. När inget värmebehov föreligger stänger vätskeventilen och fläkten stoppar. Fläktvarvtalet kan även regleras manuellt i tre hastigheter alternativt stoppas. Kontrollampa visar när ventil är öppen och vilken funktion som är vald. Kopplingslåda Automatisk fläktreglering, FHC, enkel Installationspaket C-Box C-box består av en luftvärmare, kopplingslåda, temperaturgivare, automatisk fläktreglering ATC samt vätskeventil med ställdon öppen/stängd. En kontrollampa visar vilken funktion som är vald och temperaturgivaren styr genom den automatiska fläktregleringen fläkten upp eller ner i tre fasta steg för att hålla inställd temperatur. När inget värmebehov föreligger stänger vätskeventilen och fläkten stoppar. Inställd temperatur visas på display. Reglerenheten är förberedd för: extern larmsignal, tidur, fjärrstyrning 0-10 V signal och nätverksanslutning (LAN). Kopplingslåda Automatisk fläktreglering, ATC, avancerad Rätten till ändringar förbehålls. 7
