1 Air Comfort Air Treatment Housing ventilation JBFG FRÅNLUFTSFLÄKT» Tekniska Data

2 2 Frånluftsfläkt JBFG Tekniska data Frånluftsfläkt JBFG För en- och tvåplanshus med en area upp till 250 m 2. Takfläkt typ JBFG är främst avsedd att användas för central utsugning i mindre ventilationssystem, till exempel i små hus. Den kombineras med spiskåpa CPDG. JBFG är i stort sett oberoende av tak genomföringens storlek och mått, och följaktligen lämplig vid utbyte av äldre fläkt såväl som vid nyinstallation. Snabbval Ljudnivå i rum L A10, db(a) Luftflöde vid tryckfall, l/s/pa 37/80 60/100 89/100 1) Med motor 130 W Energiklass Produktfakta Har låg ljudnivå. Kan varvtalsregleras. Är enkel att rengöra genom att fläkten är Medger enkelt montage på takgenomföringen genom sin anpassningsbara fästanordning. VVS AMA-kod QEA.1 Takfläkt Produktkod exempel Takfläkt JBFG Fläkten uppfyller energiklass F enligt ECO Design direktiv 1254/2014. Fläkt Woods 8500 SE Rätt till ändringar förbehålls

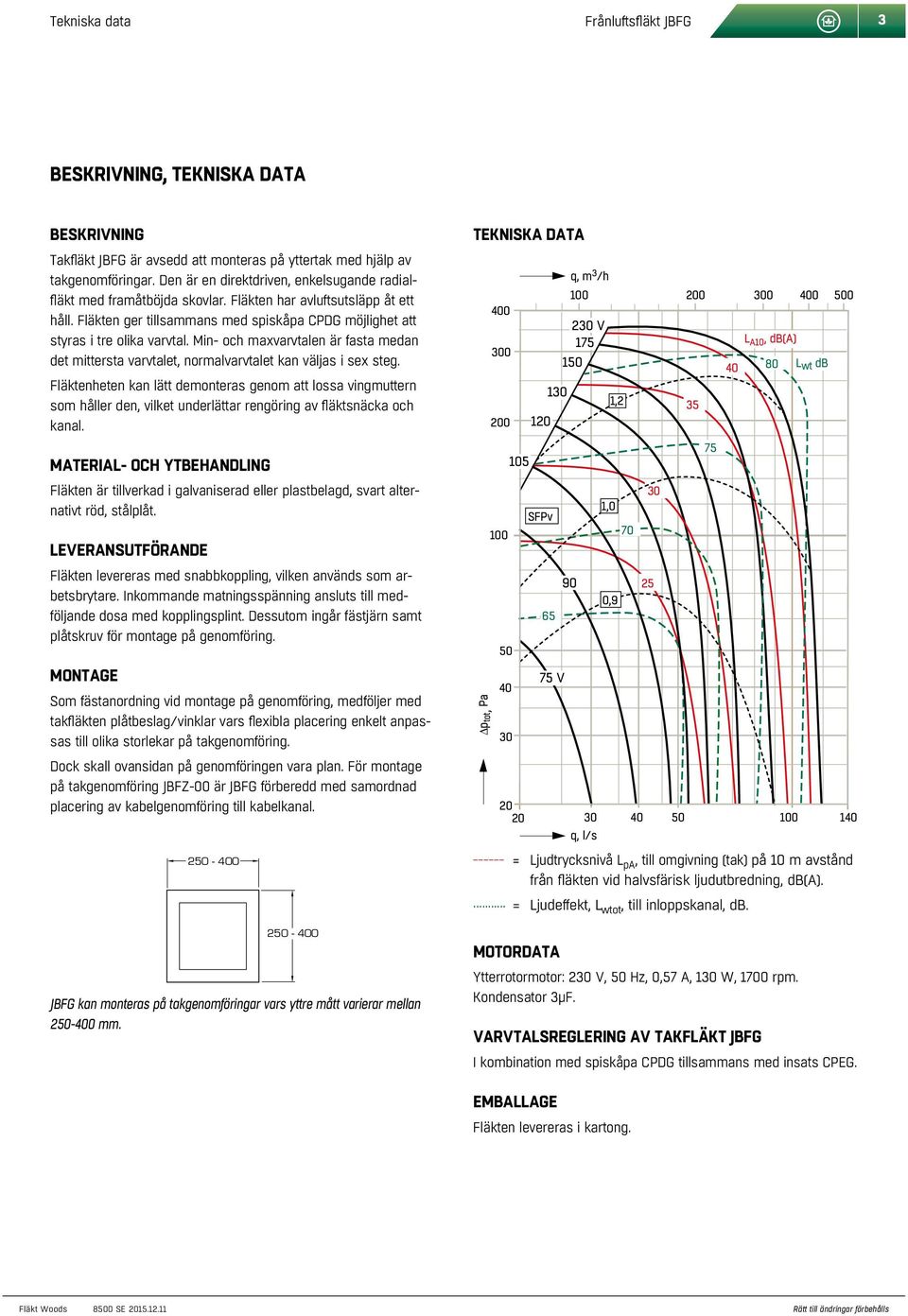

3 Tekniska data Frånluftsfläkt JBFG 3 Beskrivning, tekniska data Beskrivning Takfläkt JBFG är avsedd att monteras på yttertak med hjälp av takgenomföringar. Den är en direktdriven, enkelsugande radialfläkt med framåtböjda skovlar. Fläkten har avluftsutsläpp åt ett håll. Fläkten ger tillsammans med spiskåpa CPDG möjlighet att styras i tre olika varvtal. Min- och maxvarvtalen är fasta medan det mittersta varvtalet, normalvarvtalet kan väljas i sex steg. Fläktenheten kan lätt demonteras genom att lossa vingmuttern som håller den, vilket underlättar rengöring av fläktsnäcka och kanal. Material- och ytbehandling Fläkten är tillverkad i galvaniserad eller plastbelagd, svart alternativt röd, stålplåt. Leveransutförande Fläkten levereras med snabbkoppling, vilken används som arbetsbrytare. Inkommande matningsspänning ansluts till medföljande dosa med kopplingsplint. Dessutom ingår fästjärn samt plåtskruv för montage på genomföring. Montage Som fästanordning vid montage på genomföring, medföljer med takfläkten plåtbeslag/vinklar vars flexibla placering enkelt anpassas till olika storlekar på takgenomföring. Dock skall ovansidan på genomföringen vara plan. För montage på takgenomföring JBFZ-00 är JBFG förberedd med samordnad placering av kabelgenomföring till kabelkanal JBFG kan monteras på takgenomföringar vars yttre mått varierar mellan mm. Tekniska data p tot, Pa SFPv V q, m 3 /h V q, l/s 1,0 1,2 0, L A10, db(a) L wt db = Ljudtrycksnivå L pa, till omgivning (tak) på 10 m avstånd från fläkten vid halvsfärisk ljudutbredning, db(a).... = Ljudeffekt, L wtot, till inloppskanal, db. Motordata Ytterrotormotor: 230 V, 50 Hz, 0,57 A, 130 W, 1700 rpm. Kondensator 3µF. Varvtalsreglering av takfläkt JBFG I kombination med spiskåpa CPDG tillsammans med insats CPEG. 140 Emballage Fläkten levereras i kartong. Fläkt Woods 8500 SE Rätt till ändringar förbehålls

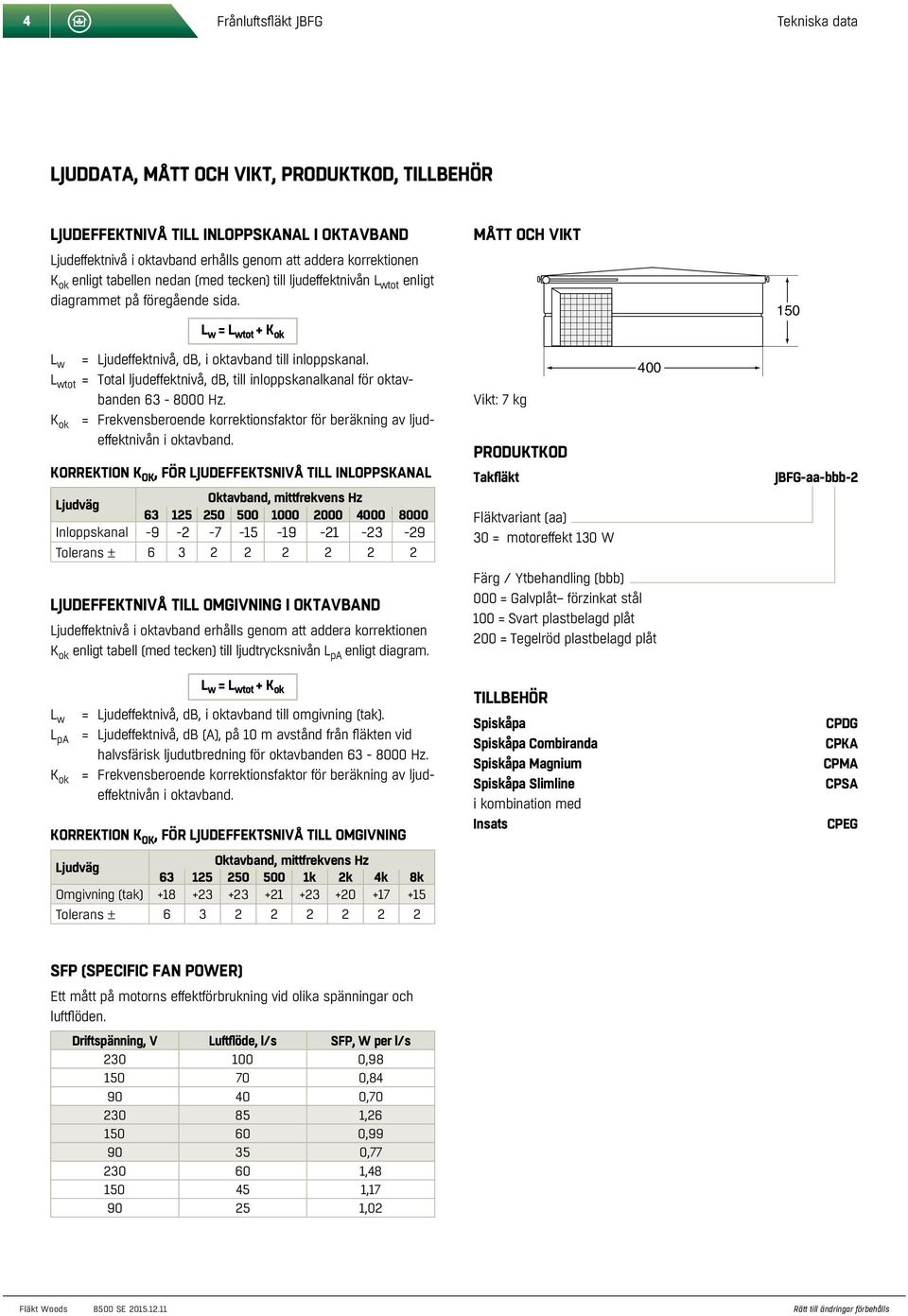

4 4 Frånluftsfläkt JBFG Tekniska data Ljuddata, mått och vikt, Produktkod, tillbehör Ljudeffektnivå till inloppskanal i oktavband Ljudeffektnivå i oktavband erhålls genom att addera korrektionen K ok enligt tabellen nedan (med tecken) till ljud effektnivån L wtot enligt diagrammet på föregående sida. L w = L wtot + K ok L w = Ljudeffektnivå, db, i oktavband till inloppskanal. L wtot = Total ljudeffektnivå, db, till inloppskanalkanal för oktavbanden Hz. K ok = Frekvensberoende korrektionsfaktor för beräkning av ljudeffektnivån i oktavband. Korrektion K ok, för ljudeffektsnivå till inloppskanal Ljudväg Oktavband, mittfrekvens Hz Inloppskanal Tolerans ± Ljudeffektnivå till omgivning i oktavband Ljudeffektnivå i oktavband erhålls genom att addera korre ktionen K ok enligt tabell (med tecken) till ljudtrycksnivån L pa enligt diagram. Mått och vikt Vikt: 7 kg Produktkod Takfläkt Fläktvariant (aa) 30 = motoreffekt 130 W 400 Färg / Ytbehandling (bbb) 000 = Galvplåt förzinkat stål 100 = Svart plastbelagd plåt 200 = Tegelröd plastbelagd plåt 150 JBFG-aa-bbb-2 L w = L wtot + K ok L w = Ljudeffektnivå, db, i oktavband till omgivning (tak). L pa = Ljudeffektnivå, db (A), på 10 m avstånd från fläkten vid halvsfärisk ljudutbredning för oktavbanden Hz. K ok = Frekvensberoende korrektionsfaktor för beräkning av ljudeffektnivån i oktavband. Korrektion K ok, för ljudeffektsnivå till omgivning Ljudväg Oktavband, mittfrekvens Hz k 2k 4k 8k Omgivning (tak) Tolerans ± Tillbehör Spiskåpa Spiskåpa Combiranda Spiskåpa Magnium Spiskåpa Slimline i kombination med Insats CPDG CPKA CPMA CPSA CPEG SFP (Specific Fan Power) Ett mått på motorns effektförbrukning vid olika spänningar och luftflöden. Driftspänning, V Luftflöde, l/s SFP, W per l/s , , , , , , , , ,02 Fläkt Woods 8500 SE Rätt till ändringar förbehålls
