1 Novenco Takfläktar HJV, HJL och HJA

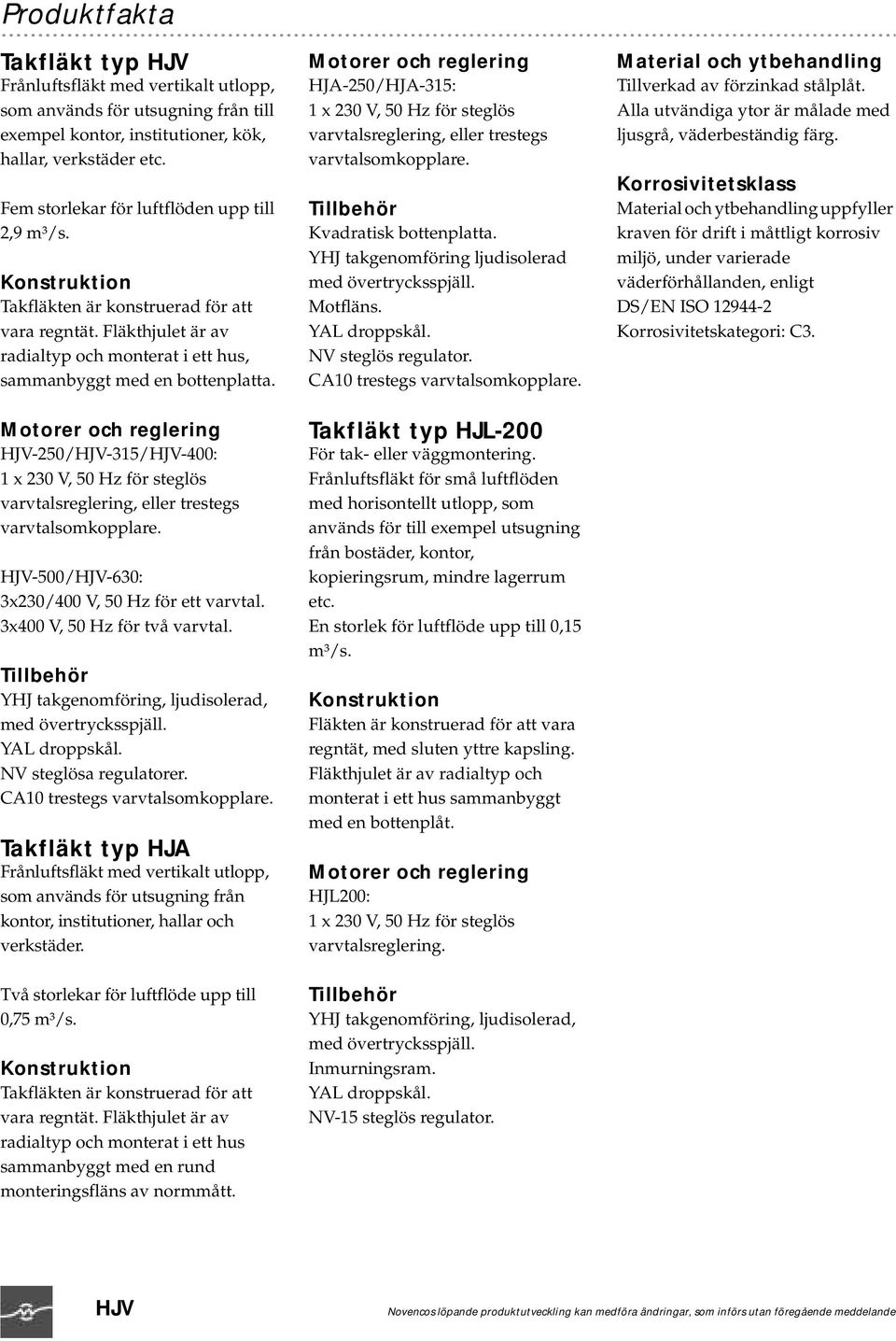

2 Produktfakta Takfläkt typ HJV Frånluftsfläkt med vertikalt utlopp, som används för utsugning från till exempel kontor, institutioner, kök, hallar, verkstäder etc. Fem storlekar för luftflöden upp till 2,9 m³/s. Konstruktion Takfläkten är konstruerad för att vara regntät. Fläkthjulet är av radialtyp och monterat i ett hus, sammanbyggt med en bottenplatta. Motorer och reglering HJV-250/HJV-315/HJV-400: 1 x 230 V, 50 Hz för steglös varvtalsreglering, eller trestegs varvtalsomkopplare. HJV-500/HJV-630: 3x230/400 V, 50 Hz för ett varvtal. 3x400 V, 50 Hz för två varvtal. Tillbehör YHJ takgenomföring, ljudisolerad, med övertrycksspjäll. YAL droppskål. NV steglösa regulatorer. CA10 trestegs varvtalsomkopplare. Takfläkt typ HJA Frånluftsfläkt med vertikalt utlopp, som används för utsugning från kontor, institutioner, hallar och verkstäder. Två storlekar för luftflöde upp till 0,75 m³/s. Konstruktion Takfläkten är konstruerad för att vara regntät. Fläkthjulet är av radialtyp och monterat i ett hus sammanbyggt med en rund monteringsfläns av normmått. Motorer och reglering HJA-250/HJA-315: 1 x 230 V, 50 Hz för steglös varvtalsreglering, eller trestegs varvtalsomkopplare. Tillbehör Kvadratisk bottenplatta. YHJ takgenomföring ljudisolerad med övertrycksspjäll. Motfläns. YAL droppskål. NV steglös regulator. CA10 trestegs varvtalsomkopplare. Takfläkt typ HJL-200 För tak- eller väggmontering. Frånluftsfläkt för små luftflöden med horisontellt utlopp, som används för till exempel utsugning från bostäder, kontor, kopieringsrum, mindre lagerrum etc. En storlek för luftflöde upp till 0,15 m³/s. Konstruktion Fläkten är konstruerad för att vara regntät, med sluten yttre kapsling. Fläkthjulet är av radialtyp och monterat i ett hus sammanbyggt med en bottenplåt. Motorer och reglering HJL200: 1 x 230 V, 50 Hz för steglös varvtalsreglering. Tillbehör YHJ takgenomföring, ljudisolerad, med övertrycksspjäll. Inmurningsram. YAL droppskål. NV-15 steglös regulator. Material och ytbehandling Tillverkad av förzinkad stålplåt. Alla utvändiga ytor är målade med ljusgrå, väderbeständig färg. Korrosivitetsklass Material och ytbehandling uppfyller kraven för drift i måttligt korrosiv miljö, under varierade väderförhållanden, enligt DS/EN ISO Korrosivitetskategori: C3. 1 HJV Novencos löpande produktutveckling kan medföra ändringar, som införs utan föregående meddelande

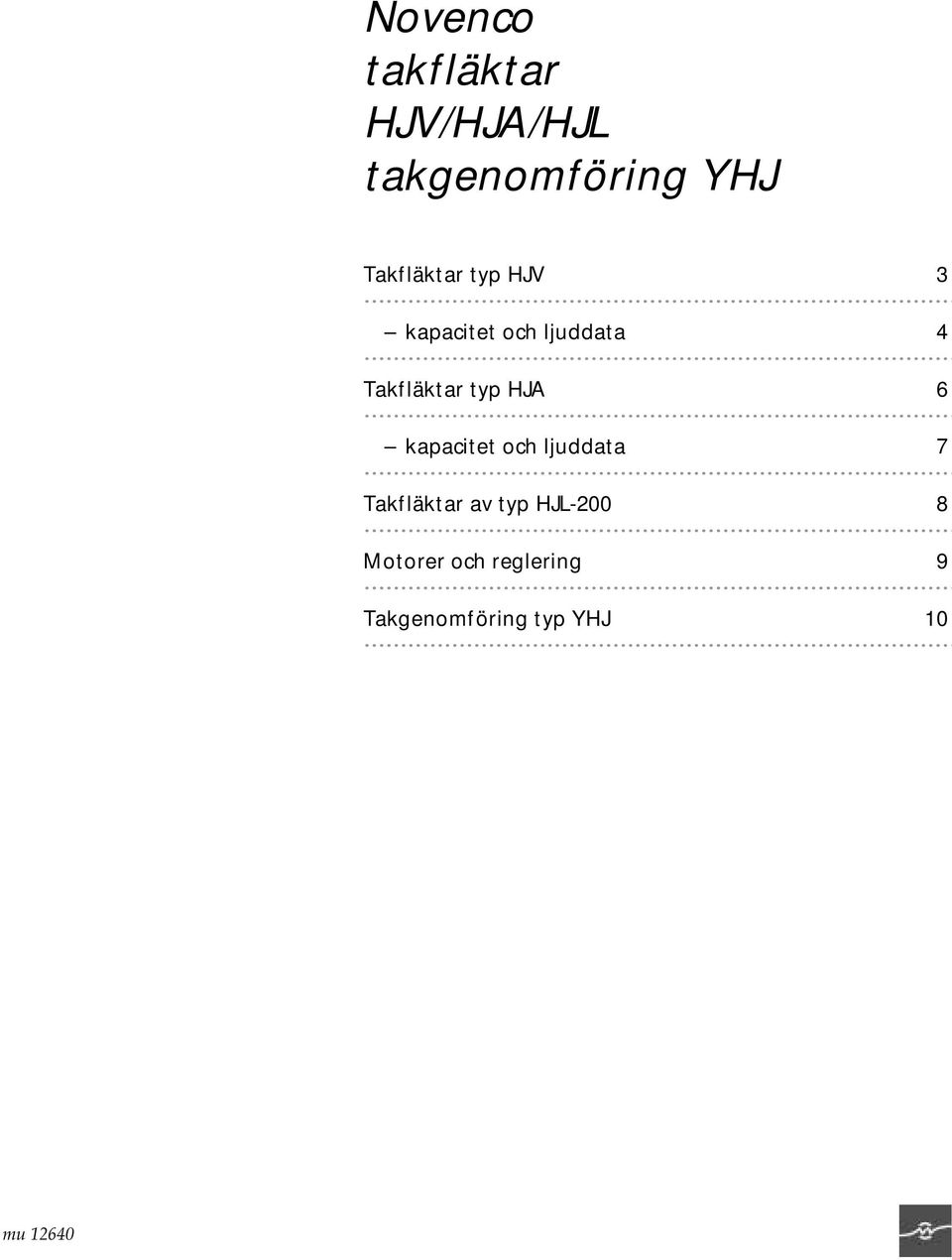

3 Novenco takfläktar HJV/HJA/HJL takgenomföring YHJ Takfläktar typ HJV 3 kapacitet och ljuddata 4 Takfläktar typ HJA 6 kapacitet och ljuddata 7 Takfläktar av typ HJL Motorer och reglering 9 Takgenomföring typ YHJ 10 mu 12640

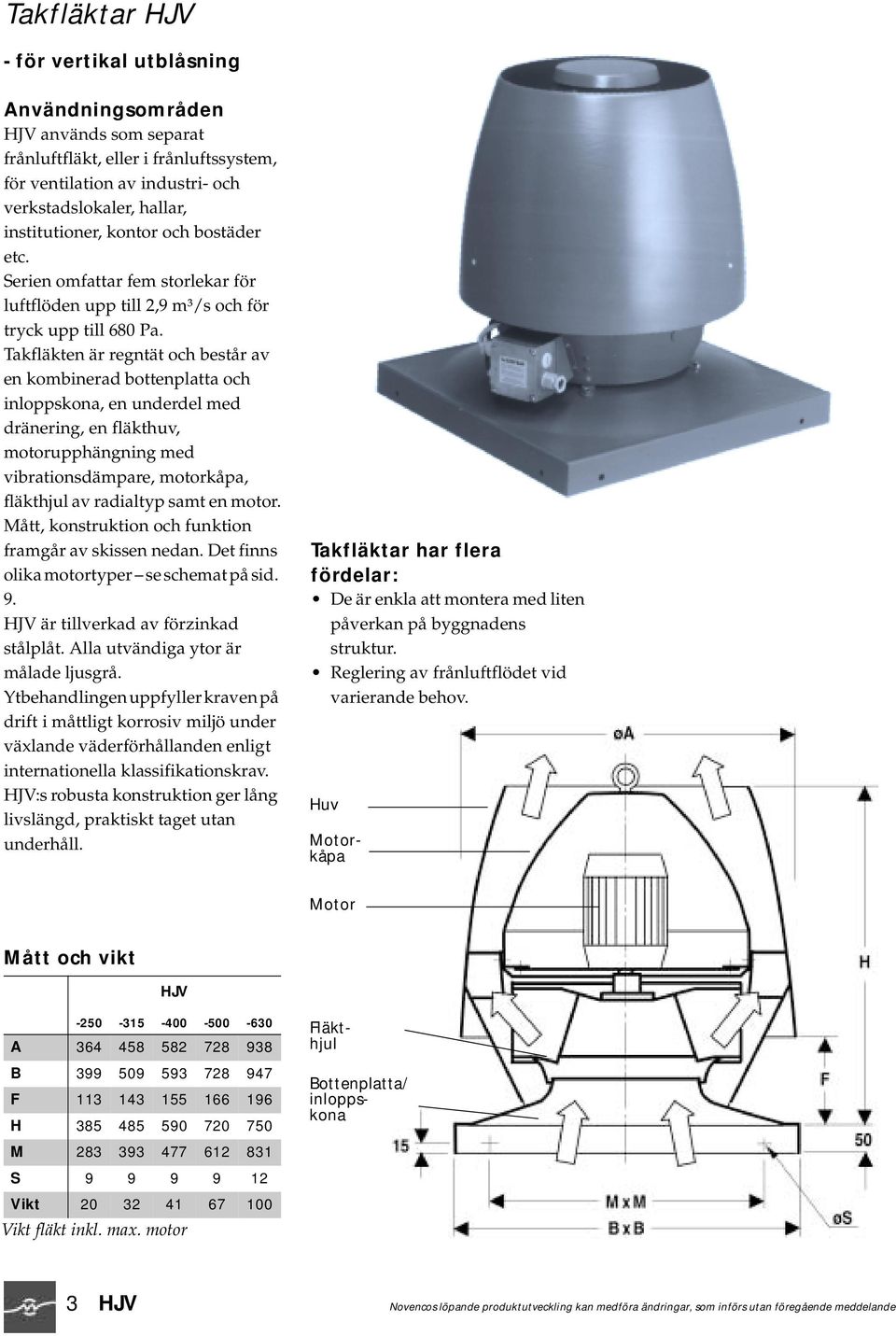

4 Takfläktar HJV - för vertikal utblåsning Användningsområden HJV används som separat frånluftfläkt, eller i frånluftssystem, för ventilation av industri- och verkstadslokaler, hallar, institutioner, kontor och bostäder etc. Serien omfattar fem storlekar för luftflöden upp till 2,9 m³/s och för tryck upp till 680 Pa. Takfläkten är regntät och består av en kombinerad bottenplatta och inloppskona, en underdel med dränering, en fläkthuv, motorupphängning med vibrationsdämpare, motorkåpa, fläkthjul av radialtyp samt en motor. Mått, konstruktion och funktion framgår av skissen nedan. Det finns olika motortyper se schemat på sid. 9. HJV är tillverkad av förzinkad stålplåt. Alla utvändiga ytor är målade ljusgrå. Ytbehandlingen uppfyller kraven på drift i måttligt korrosiv miljö under växlande väderförhållanden enligt internationella klassifikationskrav. HJV:s robusta konstruktion ger lång livslängd, praktiskt taget utan underhåll. Takfläktar har flera fördelar: De är enkla att montera med liten påverkan på byggnadens struktur. Reglering av frånluftflödet vid varierande behov. Huv Motor Mått och vikt HJV A B F H M S Vikt Vikt fläkt inkl. max. motor Motorkåpa Fläkthjul Bottenplatta/ inloppskona 3 HJV Novencos löpande produktutveckling kan medföra ändringar, som införs utan föregående meddelande

5 Takfläktar HJV Densitet: D = 1,20 kg/m³ n = varv/min Eftersom kurvorna anger disponibelt tryck (statiskt tryck), skall hastighetsförluster i fläktutloppet inte räknas in i tryckfallet. Mätningar enligt BS 848, arr. A (fritt in- och utlopp). Disponibelt tryck, Kapacitet och ljuddata HJV n = n = n = ,05 0,10 0,15 0,20 0, varv/min 1100 varv/min 900 varv/min Kan uppnås med enfasmotor och trestegs varvtalsomkopplare. Observera att dessa varvtal kan variera beroende på variationer i mottryck och matningsspänning. Andra varvtal kräver tyristorreglering Se motorer och reglering på sid. 9. Disponibelt tryck, HJV-315 n = 700 n = 500 n = 1350 n = 1100 n = ,1 0,2 0,3 0,4 0, HJV n = Disponibelt tryck, n = 500 n = 700 n = 1100 n = ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1, Novencos löpande produktutveckling kan medföra ändringar, som införs utan föregående meddelande HJV 4

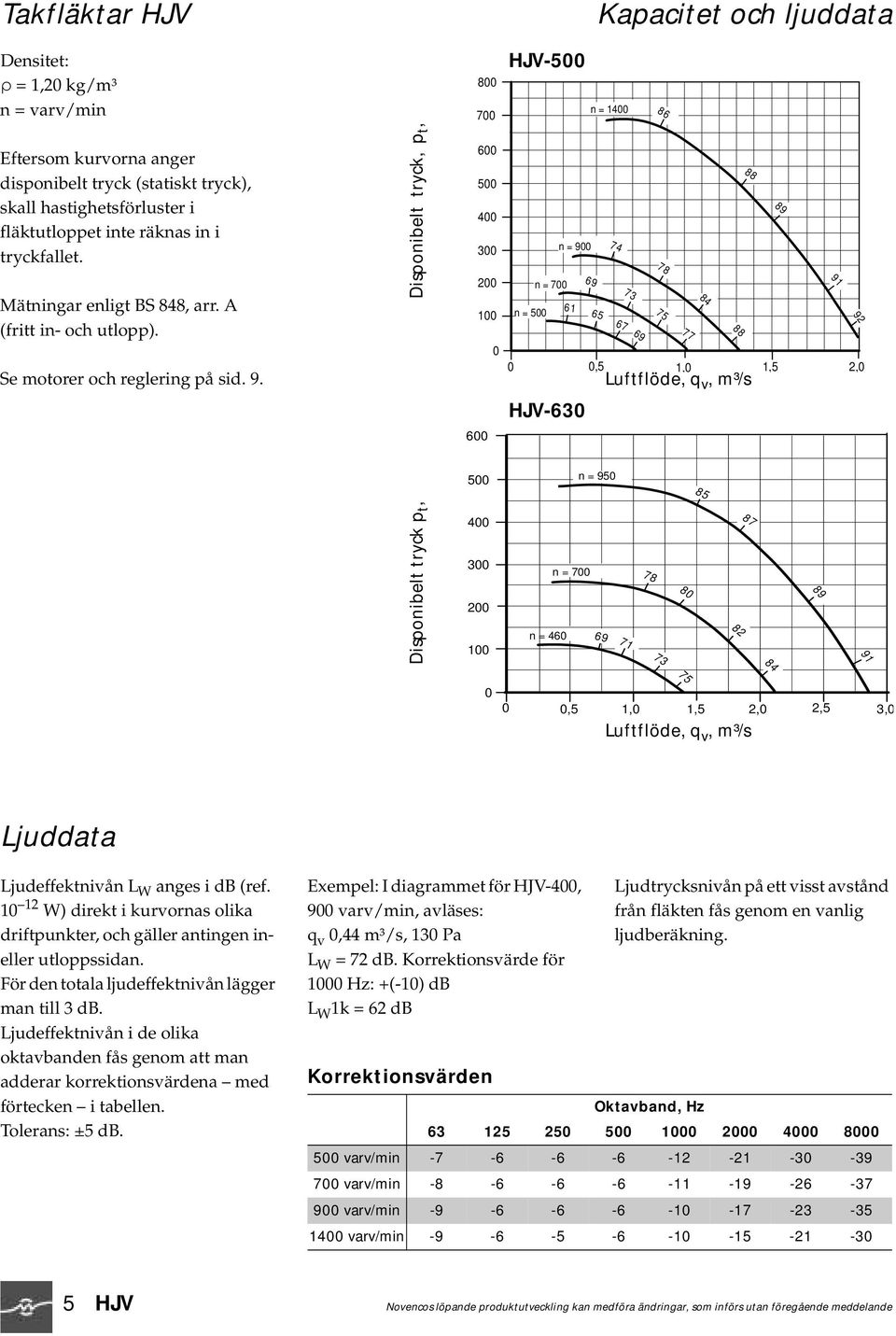

6 Takfläktar HJV Kapacitet och ljuddata Densitet: D = 1,20 kg/m³ n = varv/min HJV-500 n = Eftersom kurvorna anger disponibelt tryck (statiskt tryck), skall hastighetsförluster i fläktutloppet inte räknas in i tryckfallet. Mätningar enligt BS 848, arr. A (fritt in- och utlopp). Se motorer och reglering på sid. 9. Disponibelt tryck, p t, n = 500 n = 700 n = ,5 1,0 1,5 2, HJV n = Disponibelt tryck p t, n = 460 n = ,5 1,0 1,5 2,0 2,5 3,0 Ljuddata Ljudeffektnivån L W anges i db (ref W) direkt i kurvornas olika driftpunkter, och gäller antingen ineller utloppssidan. För den totala ljudeffektnivån lägger man till 3 db. Ljudeffektnivån i de olika oktavbanden fås genom att man adderar korrektionsvärdena med förtecken i tabellen. Tolerans: ±5 db. Exempel: I diagrammet för HJV-400, 900 varv/min, avläses: q v 0,44 m³/s, 130 Pa L W = 72 db. Korrektionsvärde för 1000 Hz: +(-10) db L W 1k = 62 db Korrektionsvärden Ljudtrycksnivån på ett visst avstånd från fläkten fås genom en vanlig ljudberäkning. Oktavband, Hz varv/min varv/min varv/min varv/min HJV Novencos löpande produktutveckling kan medföra ändringar, som införs utan föregående meddelande

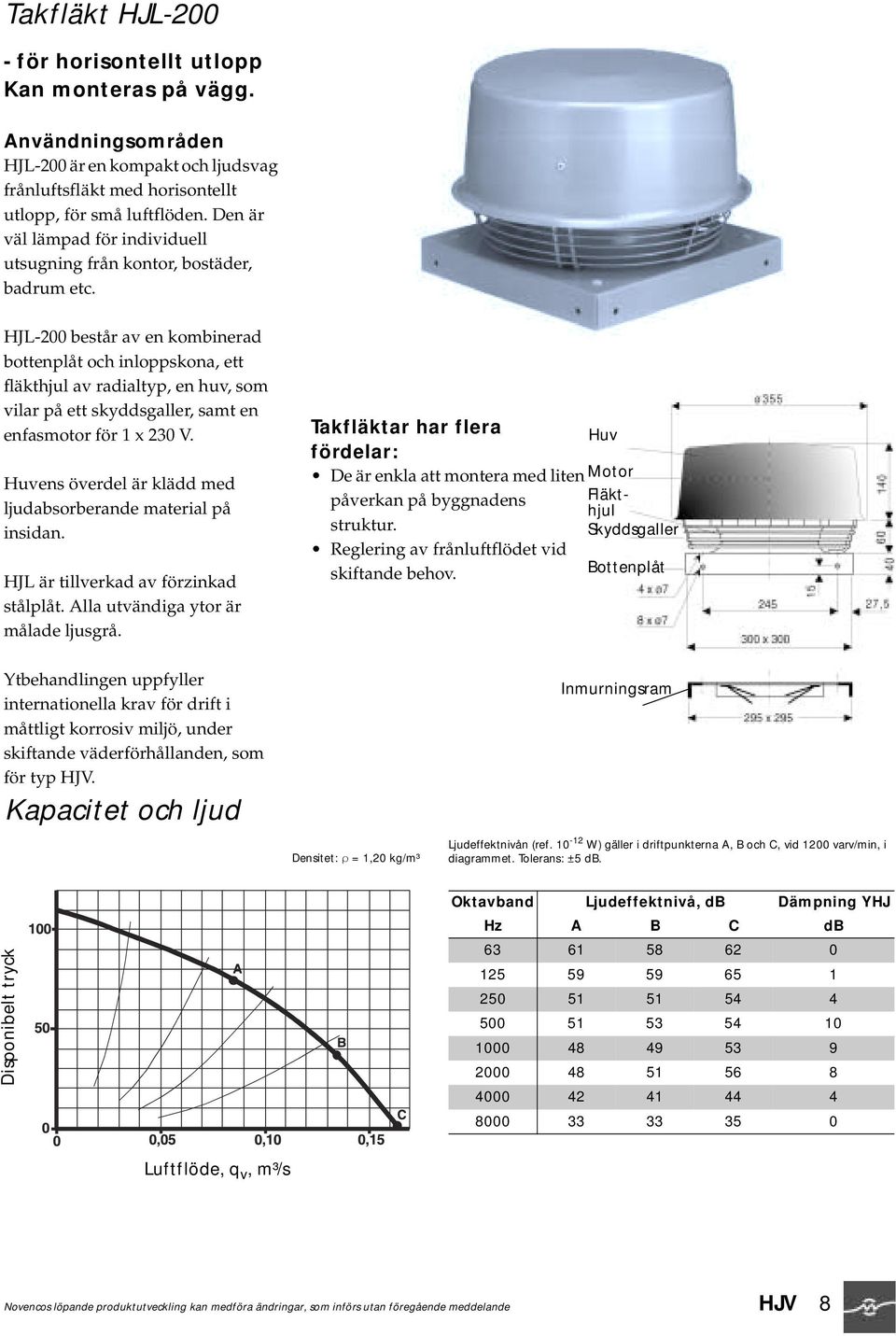

7 Takfläktar HJA - för vertikal utblåsning Användningsområden HJA används som separat frånluftfläkt, eller i frånluftssystem, för ventilation av industri- och verkstadslokaler, hallar, institutioner och kontor etc. HJA finns i två storlekar för luftflöde upp till 0,85 m³/s och för effektivt tryck upp till 320 Pa. Takfläkten är regntät och består av en inloppskona, en underdel med dränering, en fläkthuv, motorupphängning med vibrationsdämpare, motorkåpa, fläkthjul av radialtyp samt en motor. Mått, konstruktion och funktion framgår av skissen nedan. HJA är tillverkad av förzinkad stålplåt. Alla utvändiga ytor är målade ljusgrå. Ytbehandlingen uppfyller kraven på drift i måttlig korrosiv miljö under växlande väderförhållanden enligt internationella klassifikationskrav. HJA:s robusta konstruktion ger lång livslängd, praktiskt taget utan underhåll. HJA kan levereras med kvadratisk bottenplatta som tillbehör. Takfläktar har flera fördelar: De är enkla att montera med liten påverkan på byggnadens struktur. Reglering av frånluftflödet vid skiftande behov. Huv øa Mått och vikt HJA-250 HJA-315 Motorkåpa A B Motor H C D Ledskena E F Fläkthjul H M Inloppskona P x ør F P 6 8 R 7 9,5 Vikt, kg Vikt fläkt inkl. max. motor 8 x ø9 Bottenplatta 15 øc ød øe M B x B 48 Novencos löpande produktutveckling kan medföra ändringar, som införs utan föregående meddelande HJV 6

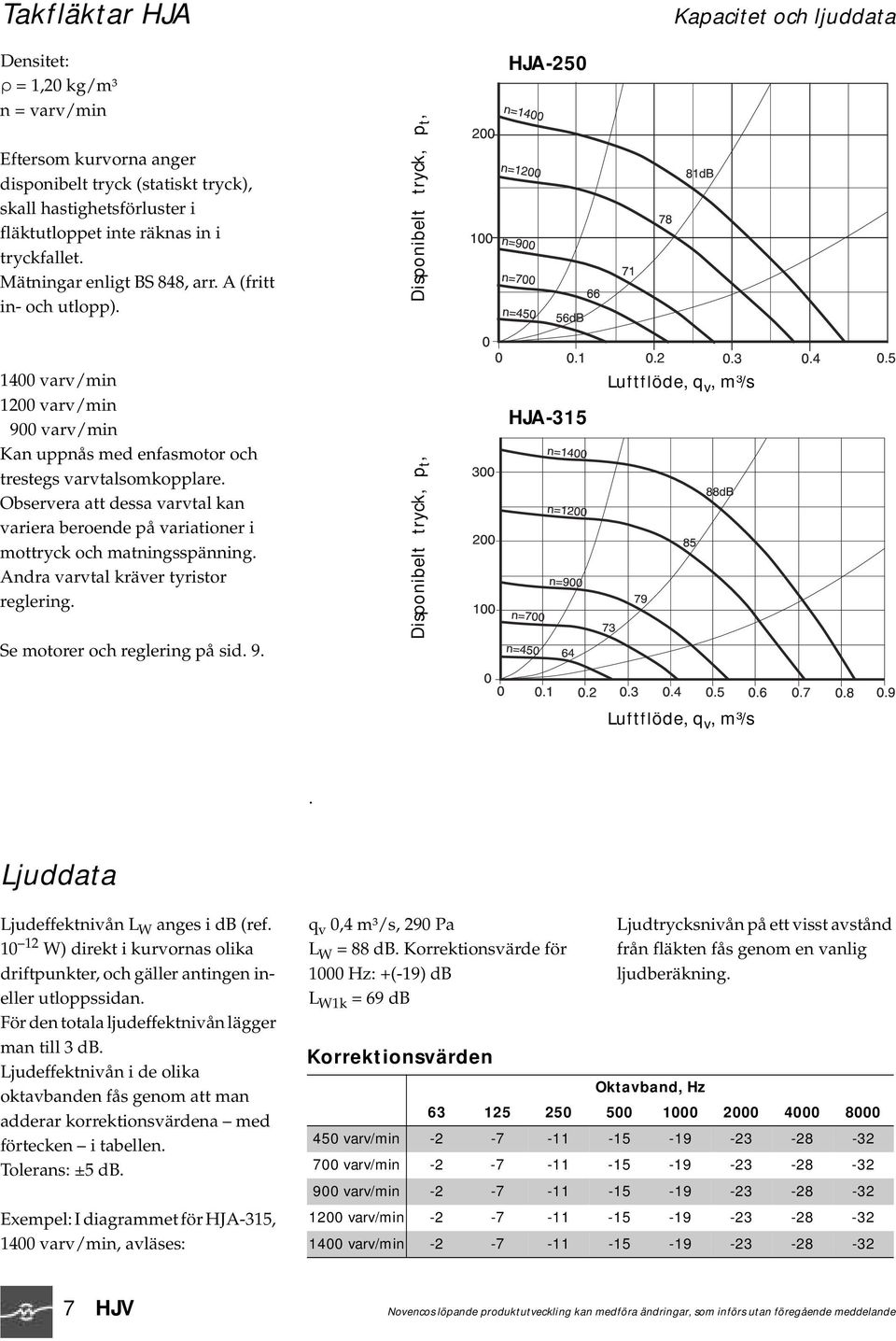

8 Takfläktar HJA Kapacitet och ljuddata Densitet: D = 1,20 kg/m³ n = varv/min Eftersom kurvorna anger disponibelt tryck (statiskt tryck), skall hastighetsförluster i fläktutloppet inte räknas in i tryckfallet. Mätningar enligt BS 848, arr. A (fritt in- och utlopp). Disponibelt tryck, p t, HJA varv/min 1200 varv/min 900 varv/min Kan uppnås med enfasmotor och trestegs varvtalsomkopplare. Observera att dessa varvtal kan variera beroende på variationer i mottryck och matningsspänning. Andra varvtal kräver tyristor reglering. Se motorer och reglering på sid. 9. Disponibelt tryck, p t, HJA-315. Ljuddata Ljudeffektnivån L W anges i db (ref W) direkt i kurvornas olika driftpunkter, och gäller antingen ineller utloppssidan. För den totala ljudeffektnivån lägger man till 3 db. Ljudeffektnivån i de olika oktavbanden fås genom att man adderar korrektionsvärdena med förtecken i tabellen. Tolerans: ±5 db. Exempel: I diagrammet för HJA-315, 1400 varv/min, avläses: q v 0,4 m³/s, 290 Pa L W = 88 db. Korrektionsvärde för 1000 Hz: +(-19) db L W1k = 69 db Korrektionsvärden Ljudtrycksnivån på ett visst avstånd från fläkten fås genom en vanlig ljudberäkning. Oktavband, Hz varv/min varv/min varv/min varv/min varv/min HJV Novencos löpande produktutveckling kan medföra ändringar, som införs utan föregående meddelande

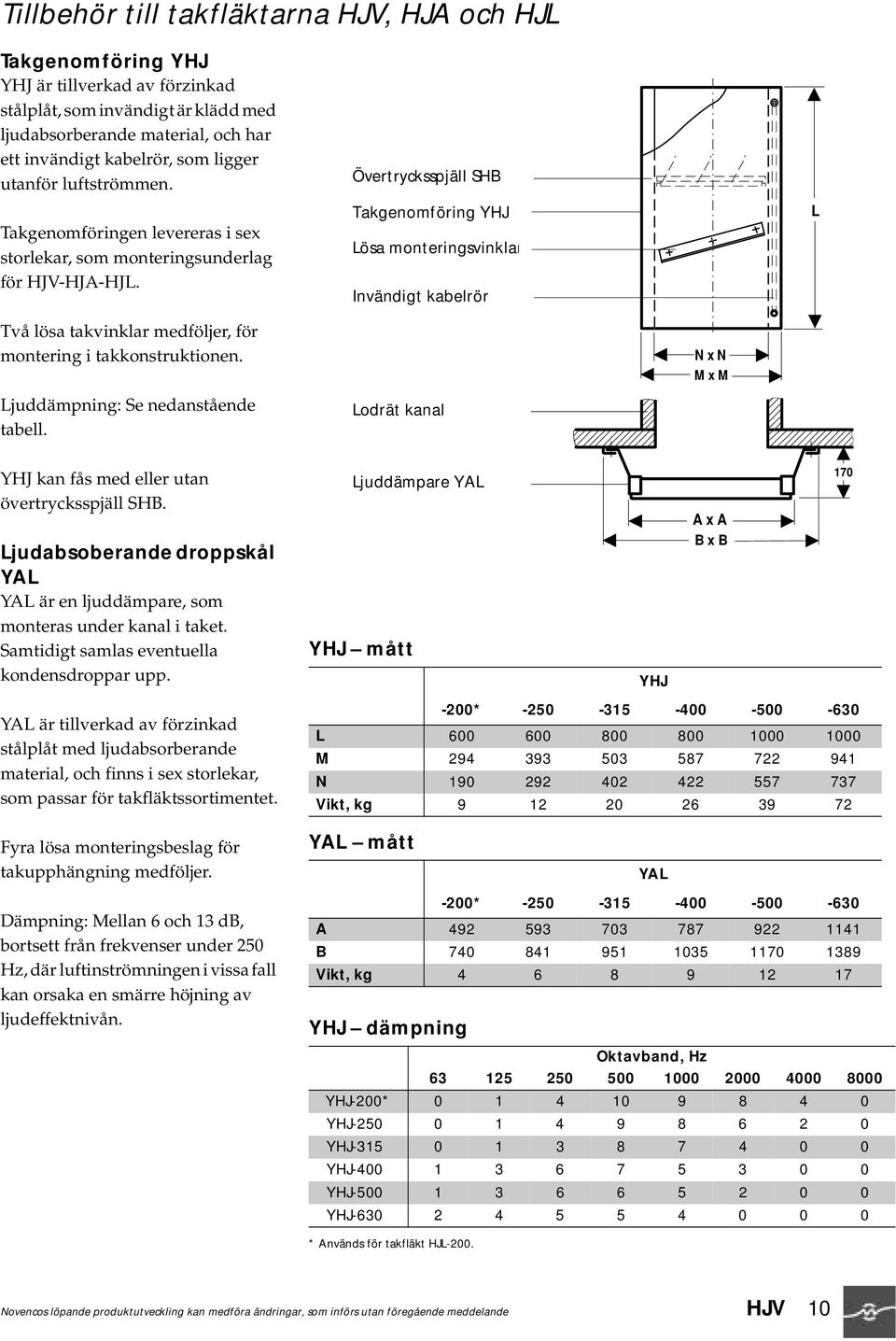

9 Takfläkt HJL för horisontellt utlopp Kan monteras på vägg. Användningsområden HJL-200 är en kompakt och ljudsvag frånluftsfläkt med horisontellt utlopp, för små luftflöden. Den är väl lämpad för individuell utsugning från kontor, bostäder, badrum etc. HJL-200 består av en kombinerad bottenplåt och inloppskona, ett fläkthjul av radialtyp, en huv, som vilar på ett skyddsgaller, samt en enfasmotor för 1 x 230 V. Huvens överdel är klädd med ljudabsorberande material på insidan. HJL är tillverkad av förzinkad stålplåt. Alla utvändiga ytor är målade ljusgrå. Takfläktar har flera Huv fördelar: De är enkla att montera med liten Motor påverkan på byggnadens Fläkthjul struktur. Skyddsgaller Reglering av frånluftflödet vid skiftande behov. Bottenplåt Ytbehandlingen uppfyller internationella krav för drift i måttligt korrosiv miljö, under skiftande väderförhållanden, som för typ HJV. Kapacitet och ljud Densitet: D = 1,20 kg/m³ Inmurningsram Ljudeffektnivån (ref W) gäller i driftpunkterna A, B och C, vid 1200 varv/min, i diagrammet. Tolerans: ±5 db. Disponibelt tryck Oktavband Ljudeffektnivå, db Dämpning YHJ Hz A B C db Novencos löpande produktutveckling kan medföra ändringar, som införs utan föregående meddelande HJV 8

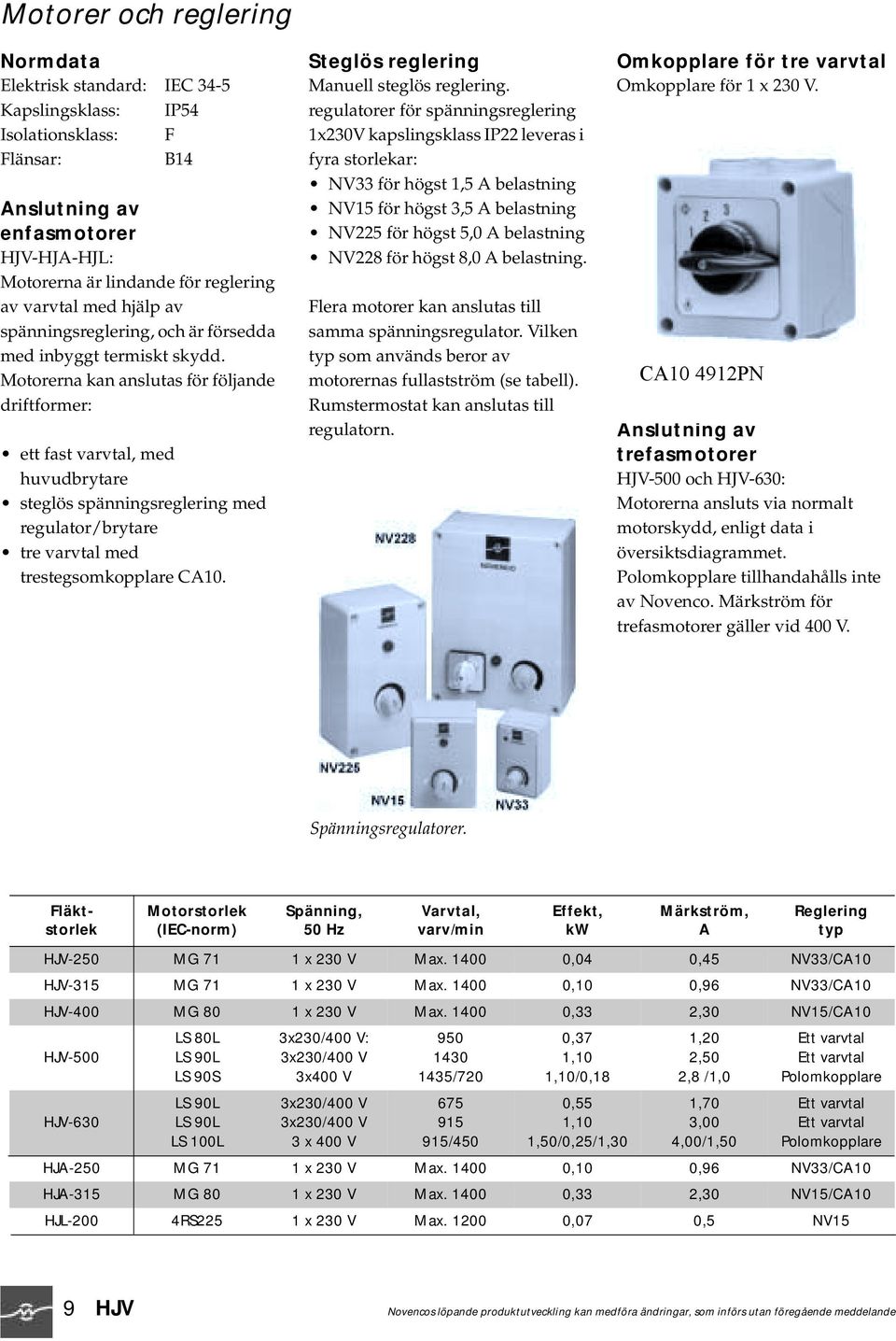

10 Motorer och reglering Normdata Elektrisk standard: IEC 34-5 Kapslingsklass: IP54 Isolationsklass: F Flänsar: B14 Anslutning av enfasmotorer HJV-HJA-HJL: Motorerna är lindande för reglering av varvtal med hjälp av spänningsreglering, och är försedda med inbyggt termiskt skydd. Motorerna kan anslutas för följande driftformer: ett fast varvtal, med huvudbrytare steglös spänningsreglering med regulator/brytare tre varvtal med trestegsomkopplare CA10. Steglös reglering Manuell steglös reglering. regulatorer för spänningsreglering 1x230V kapslingsklass IP22 leveras i fyra storlekar: NV33 för högst 1,5 A belastning NV15 för högst 3,5 A belastning NV225 för högst 5,0 A belastning NV228 för högst 8,0 A belastning. Flera motorer kan anslutas till samma spänningsregulator. Vilken typ som används beror av motorernas fullastström (se tabell). Rumstermostat kan anslutas till regulatorn. Omkopplare för tre varvtal Omkopplare för 1 x 230 V. CA PN Anslutning av trefasmotorer HJV-500 och HJV-630: Motorerna ansluts via normalt motorskydd, enligt data i översiktsdiagrammet. Polomkopplare tillhandahålls inte av Novenco. Märkström för trefasmotorer gäller vid 400 V. Spänningsregulatorer. Fläktstorlek Motorstorlek (IEC-norm) Spänning, 50 Hz Varvtal, varv/min Effekt, kw Märkström, A Reglering typ HJV-250 MG 71 1 x 230 V Max ,04 0,45 NV33/CA10 HJV-315 MG 71 1 x 230 V Max ,10 0,96 NV33/CA10 HJV-400 MG 80 1 x 230 V Max ,33 2,30 NV15/CA10 HJV-500 HJV-630 LS 80L LS 90L LS 90S LS 90L LS 90L LS 100L 3x230/400 V: 3x230/400 V 3x400 V 3x230/400 V 3x230/400 V 3 x 400 V / /450 0,37 1,10 1,10/0,18 0,55 1,10 1,50/0,25/1,30 1,20 2,50 2,8 /1,0 1,70 3,00 4,00/1,50 Ett varvtal Ett varvtal Polomkopplare Ett varvtal Ett varvtal Polomkopplare HJA-250 MG 71 1 x 230 V Max ,10 0,96 NV33/CA10 HJA-315 MG 80 1 x 230 V Max ,33 2,30 NV15/CA10 HJL-200 4RS225 1 x 230 V Max ,07 0,5 NV15 9 HJV Novencos löpande produktutveckling kan medföra ändringar, som införs utan föregående meddelande
