Takhuv för ute- eller avluft BRTE

Storlek: px

Starta visningen från sidan:

Download "Takhuv för ute- eller avluft BRTE"

Lovisa Arvidsson
för 8 år sedan
Visningar:

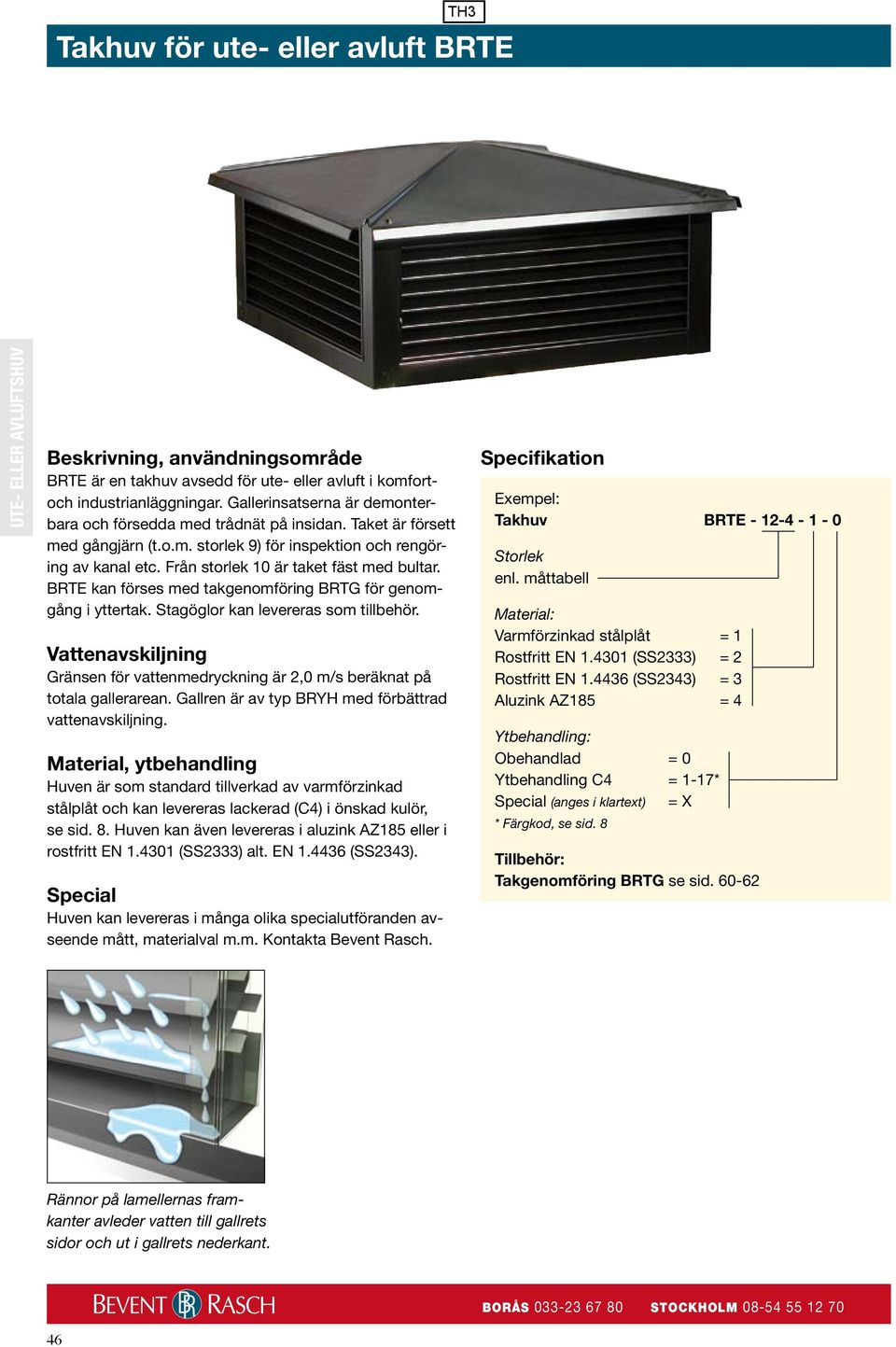

1 Takhuv för ute- eller avluft BRTE UTE- ELLER AVLUFTSHUV Beskrivning, användningsområde BRTE är en takhuv avsedd för ute- eller avluft i komfortoch industrianläggningar. Gallerinsatserna är demonterbara och försedda med trådnät på insidan. Taket är försett med gångjärn (t.o.m. storlek 9) för inspektion och rengöring av kanal etc. Från storlek 10 är taket fäst med bultar. BRTE kan förses med takgenomföring BRTG för genomgång i yttertak. Stagöglor kan levereras som tillbehör. Vattenavskiljning Gränsen för vattenmedryckning är 2,0 m/s beräknat på totala gallerarean. Gallren är av typ BRYH med förbättrad vattenavskiljning. Material, ytbehandling Huven är som standard tillverkad av varmförzinkad stålplåt och kan levereras lackerad (C4) i önskad kulör, se sid. 8. Huven kan även levereras i aluzink AZ185 eller i rostfritt EN (SS2333) alt. EN (SS2343). Special Huven kan levereras i många olika specialutföranden avseende mått, materialval m.m. Kontakta Bevent Rasch. Specifikation Exempel: Takhuv BRTE Storlek enl. måttabell Material: Varmförzinkad stålplåt = 1 Rostfritt EN (SS2333) = 2 Rostfritt EN (SS2343) = 3 Aluzink AZ185 = 4 Ytbehandling: Obehandlad = 0 Ytbehandling C4 = 1-17* Special (anges i klartext) = X * Färgkod, se sid. 8 Tillbehör: Takgenomföring BRTG se sid Rännor på lamellernas framkanter avleder vatten till gallrets sidor och ut i gallrets nederkant. 46

Från storlek 10 är taket fäst med bultar. BRTE kan förses med takgenomföring BRTG för genomgång i yttertak. Stagöglor kan levereras som tillbehör.

2 Takhuv för ute- eller avluft BRTE Dimensioner Tot. gallerarea Passar Vikt Storlek A B C m 2 *) BRTG kg 4-1, ,14 3 9,4 5-1, , ,3 6-1, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , UTE- ELLER AVLUFTSHUV *) Fri gallerarea = 55% av totala gallerarean 47

250 70 0,53 6 23 8-2 800 200 80 0,50 7 23,5 8-3 800 300 80 0,76 7 30 9-3 900 300 90 0,88 8 34,5 9-4 900 400 90 1,17 8 42 10-3 1000 300 100 1,00 9 39 10-4 1000 400 100 1,33 9 47 11-3 1100 300 110 1,12

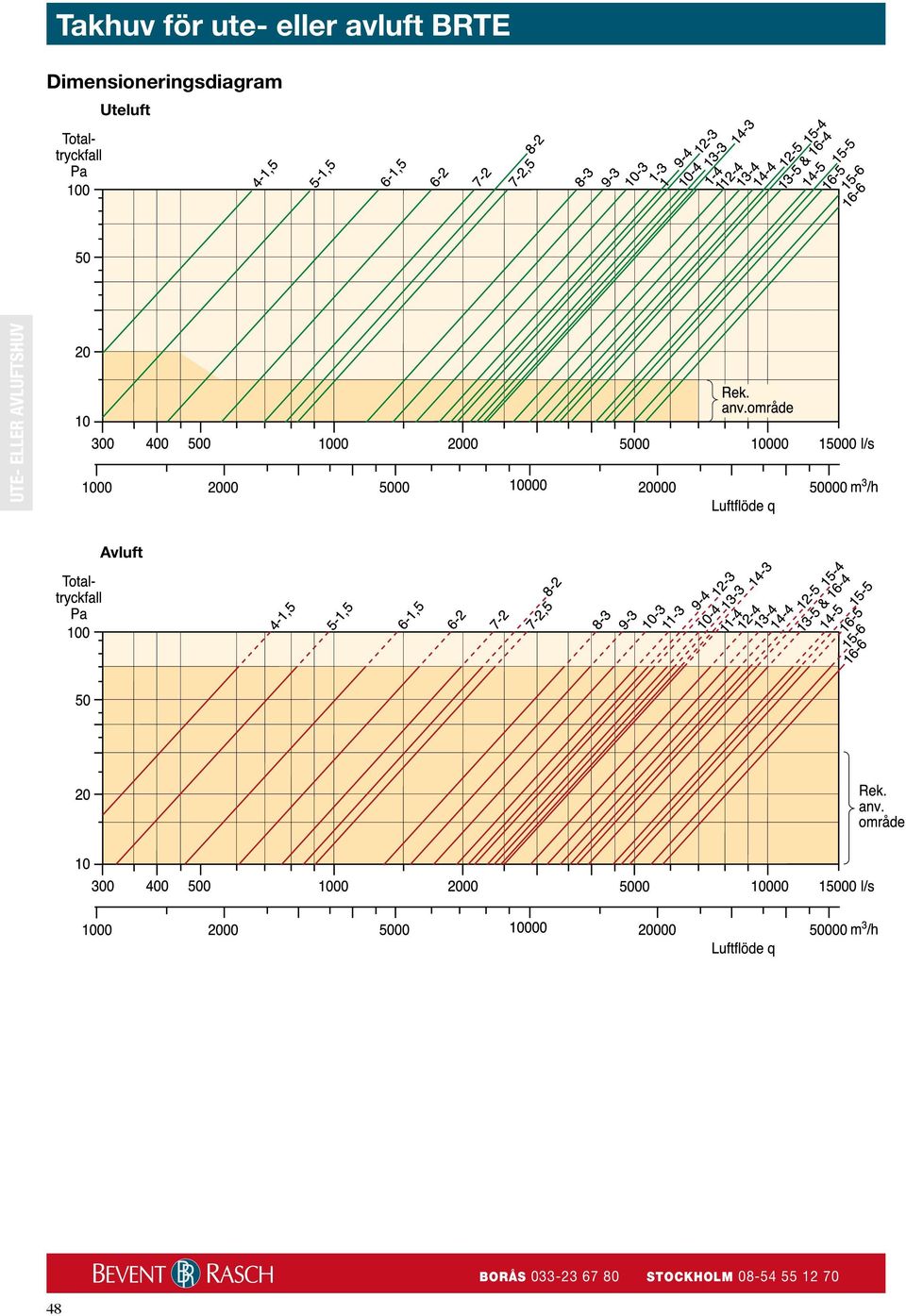

3 Takhuv för ute- eller avluft BRTE Dimensioneringsdiagram Uteluft UTE- ELLER AVLUFTSHUV Avluft 48

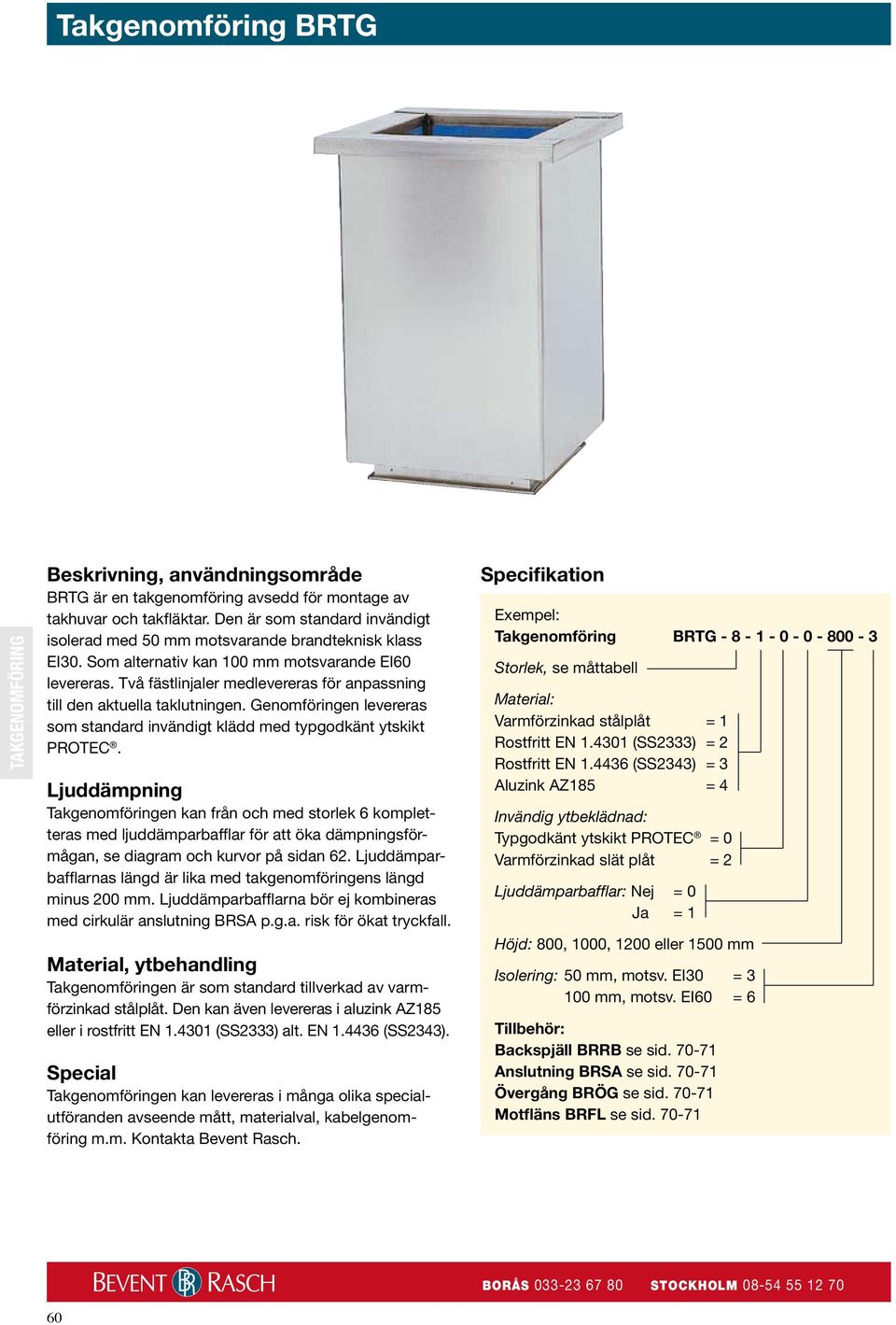

4 Takgenomföring BRTG TAKGENOMFÖRING Beskrivning, användningsområde BRTG är en takgenomföring avsedd för montage av takhuvar och takfläktar. Den är som standard invändigt isolerad med 50 mm motsvarande brandteknisk klass EI30. Som alternativ kan 100 mm motsvarande EI60 levereras. Två fästlinjaler medlevereras för anpassning till den aktuella taklutningen. Genomföringen levereras som standard invändigt klädd med typgodkänt ytskikt PROTEC. Ljuddämpning Takgenomföringen kan från och med storlek 6 kompletteras med ljuddämparbafflar för att öka dämpningsförmågan, se diagram och kurvor på sidan 62. Ljuddämparbafflarnas längd är lika med takgenomföringens längd minus 200 mm. Ljuddämparbafflarna bör ej kombineras med cirkulär anslutning BRSA p.g.a. risk för ökat tryckfall. Material, ytbehandling Takgenomföringen är som standard tillverkad av varmförzinkad stålplåt. Den kan även levereras i aluzink AZ185 eller i rostfritt EN (SS2333) alt. EN (SS2343). Special Takgenomföringen kan levereras i många olika specialutföranden avseende mått, materialval, kabelgenomföring m.m. Kontakta Bevent Rasch. Specifikation Exempel: Takgenomföring BRTG Storlek, se måttabell Material: Varmförzinkad stålplåt = 1 Rostfritt EN (SS2333) = 2 Rostfritt EN (SS2343) = 3 Aluzink AZ185 = 4 Invändig ytbeklädnad: Typgodkänt ytskikt PROTEC = 0 Varmförzinkad slät plåt = 2 Ljuddämparbafflar: Nej = 0 Ja = 1 Höjd: 800, 1000, 1200 eller 1500 mm Isolering: 50 mm, motsv. EI30 = mm, motsv. EI60 = 6 Tillbehör: Backspjäll BRRB se sid Anslutning BRSA se sid Övergång BRÖG se sid Motfläns BRFL se sid

Två fästlinjaler medlevereras för anpassning till den aktuella taklutningen. Genomföringen levereras som standard invändigt klädd med typgodkänt ytskikt PROTEC.

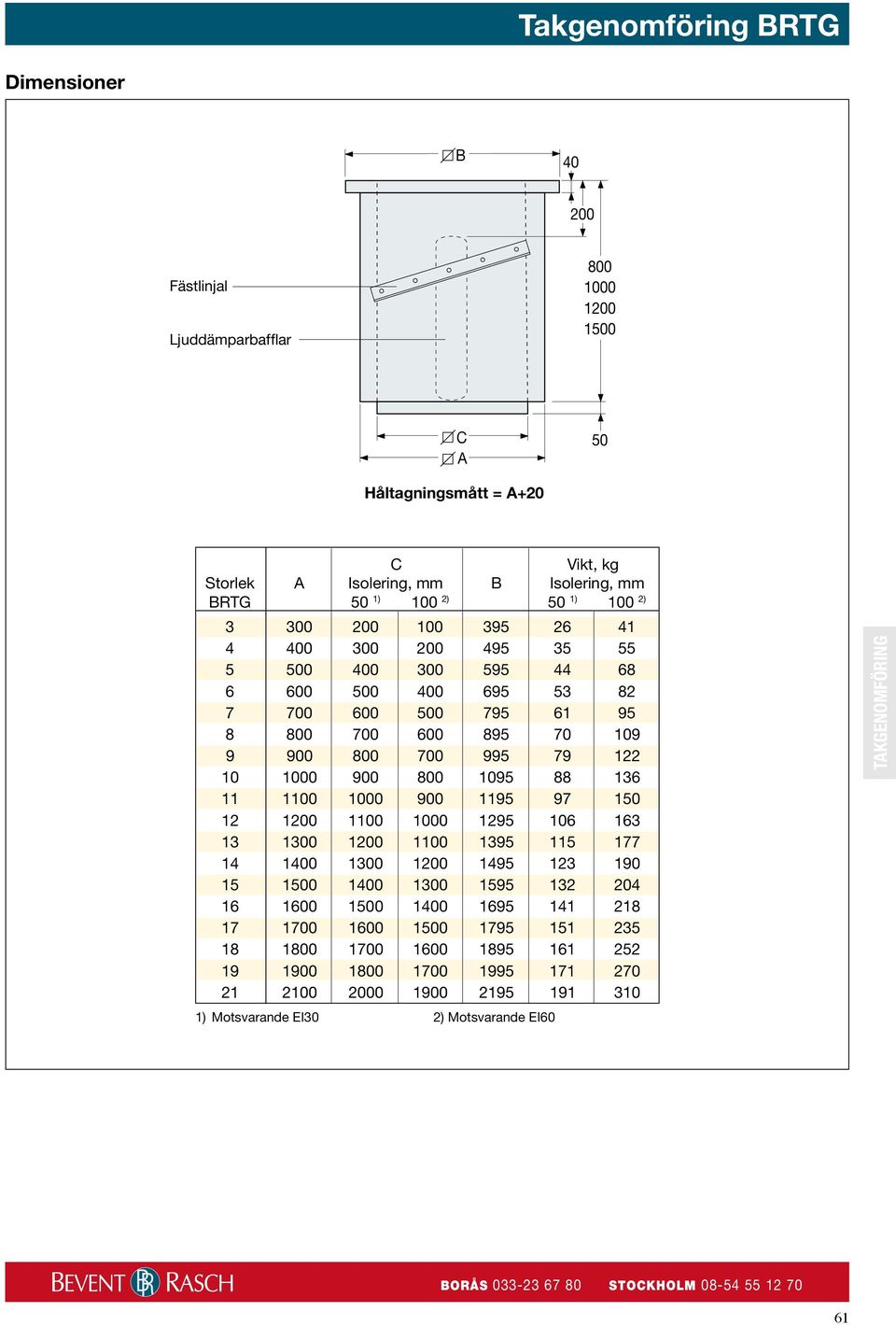

5 Dimensioner Takgenomföring BRTG Fästlinjal Ljuddämparbafflar Håltagningsmått = A+20 C Vikt, kg Storlek A Isolering, mm B Isolering, mm BRTG 50 1) 100 2) 50 1) 100 2) ) Motsvarande EI30 2) Motsvarande EI60 TAKGENOMFÖRING 61

136 11 1100 1000 900 1195 97 150 12 1200 1100 1000 1295 106 163 13 1300 1200 1100 1395 115 177 14 1400 1300 1200 1495 123 190 15 1500 1400 1300 1595 132 204 16 1600 1500 1400 1695

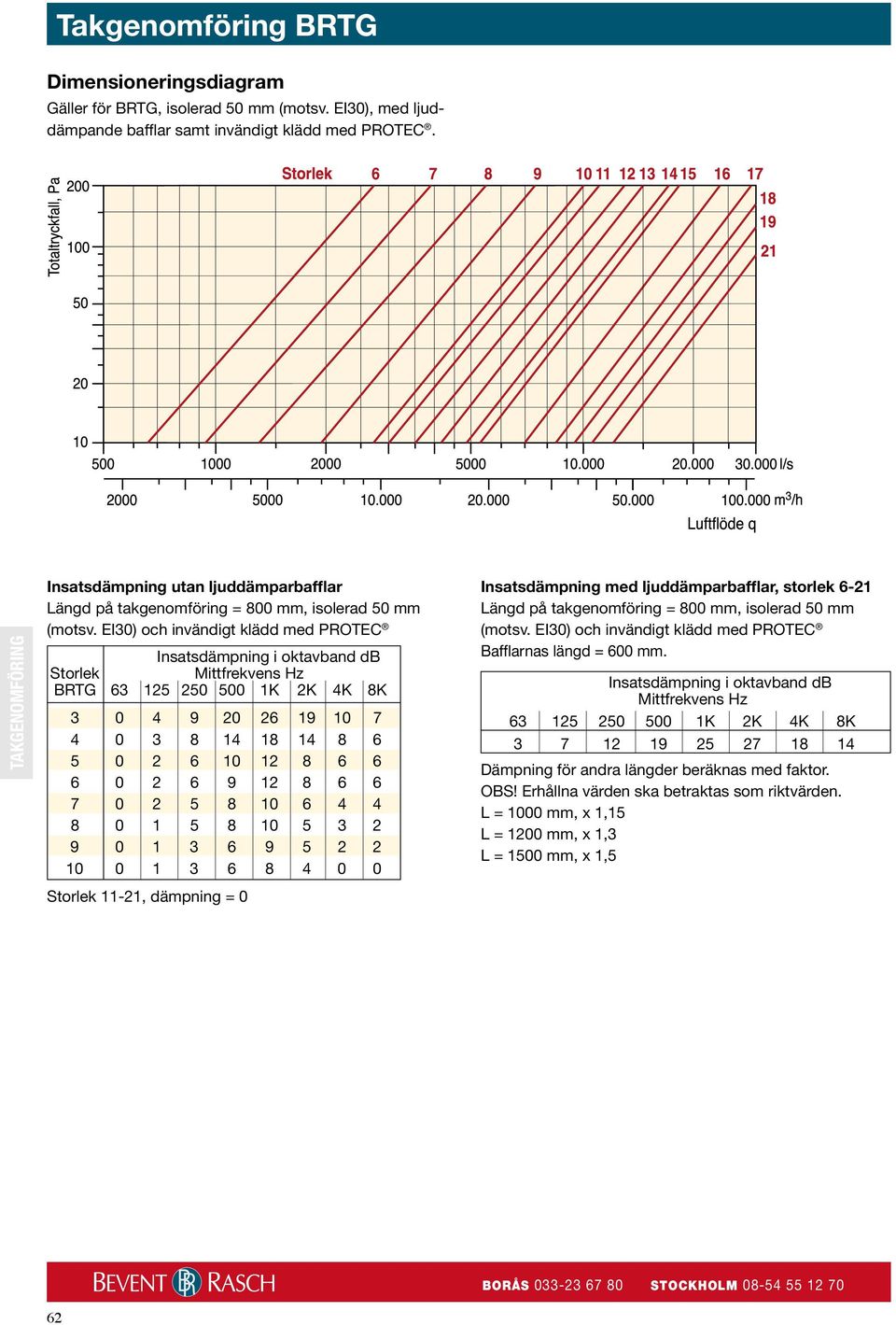

6 Takgenomföring BRTG Dimensioneringsdiagram Gäller för BRTG, isolerad 50 mm (motsv. EI30), med ljuddämpande bafflar samt invändigt klädd med PROTEC. TAKGENOMFÖRING Insatsdämpning utan ljuddämparbafflar Längd på takgenomföring = 800 mm, isolerad 50 mm (motsv. EI30) och invändigt klädd med PROTEC Insatsdämpning i oktavband db Storlek Mittfrekvens Hz BRTG K 2K 4K 8K Storlek 11-21, dämpning = 0 Insatsdämpning med ljuddämparbafflar, storlek 6-21 Längd på takgenomföring = 800 mm, isolerad 50 mm (motsv. EI30) och invändigt klädd med PROTEC Bafflarnas längd = 600 mm. Insatsdämpning i oktavband db Mittfrekvens Hz K 2K 4K 8K Dämpning för andra längder beräknas med faktor. OBS! Erhållna värden ska betraktas som riktvärden. L = 1000 mm, x 1,15 L = 1200 mm, x 1,3 L = 1500 mm, x 1,5 62

EI30) och invändigt klädd med PROTEC Insatsdämpning i oktavband db Storlek Mittfrekvens Hz BRTG 63 125 250 500 1K 2K 4K 8K 3 0 4 9 20 26 19 10 7 4 0 3 8 14 18 14 8 6 5 0 2 6 10 12 8 6 6 6 0 2 6 9 12
