1 ABC YGB YTTERVÄGGSGALLER UTELUFT Produktblad Montage Miljö Underhåll

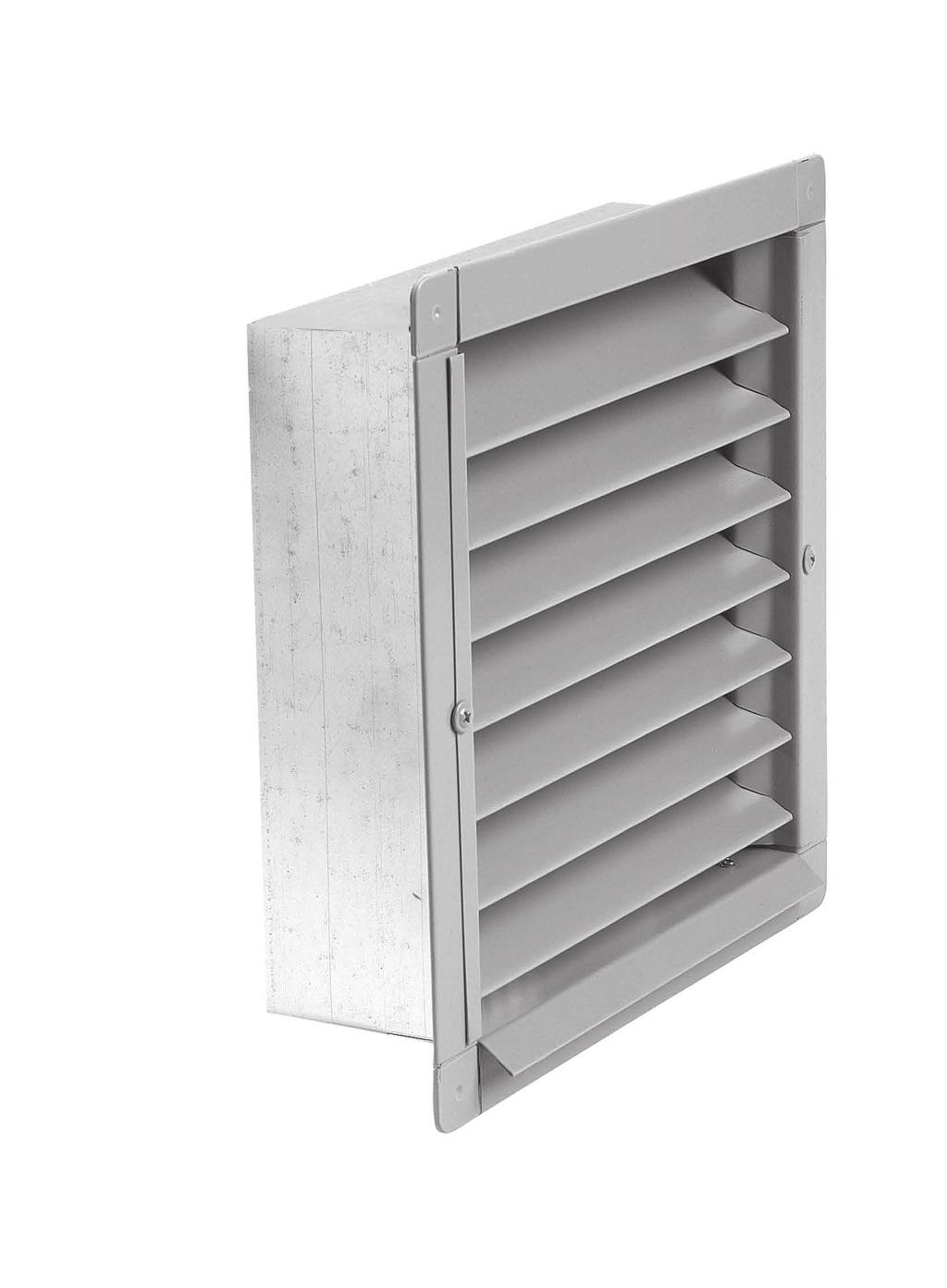

2 15 ABC Garantiplåt å r s g a r a n ti YTTERVÄGGSGALLER ABC YGB YTTERVÄGGSGALLER UTELUFT B-Klass! ANVÄNDNING ABC-YGB är ett B-klassat ventilationsgaller för uteluft vid skyddade och normalt utsatta lägen. UTFÖRANDE Fästram med demonterbar lamellinsats och smådjurssäkert trådnätsgaller. VIKT Vikt per m 2 ca 14kg EXEMPEL BESKRIVNINGSTEXT VVS AMA QMB.1 Ytterväggsgaller ABC-YGB av ABC Ventilationsprodukter AB fabrikat. Storlek 800x800, utförd i abc Garantiplåt i korrosivitetsklass C4. Kulör Tegelröd-Garantiplåt. STORLEK Finns i storlekarna från 200x x2000mm i steg om 100mm. BxH kan kombineras valfritt. TILLBEHÖR Fästbleck för inmurning. Insektsnät. Överbleck. Gångjärn. Elavfrostning. SKÖTSEL/UNDERHÅLL Kontrollera behov av rengöring en gång per år. Medryckning av aerosoler och pudersnö eller isbildning kan inte uteslutas vid ogynnsamma förhållanden. LAMELLTYP Standard Ljudeffektnivån reduceras med avstånd från galler, enligt följande tabell: Avstånd i m Reducering av ljudeffektnivån i db OBS: Ljuddämpning är beräknat genom teoretisk formel för dämpning av ljud som alstras från en plan yta (utomhus).

3 25 25 B-8 BxH -8mm H STORLEK H B VATTENAVSKILJNING KLASSER Klass Vattenavskiljningseffektivitet A 1 till 0,99 0,75 B 0,989 till 0,95 3,75 C 0,949 till 0,8 15,00 D Under 0,8 Mer än 15,00 Maximum tillåten vatten medryckning av simulerat regn i l(h*m2) Tester har utförts med 13 m/s vind och 75 l/h simulerat regn per kvadrat meter galler anslutningsarea. Under tester har uteluftsflödet genom galler stegvis ökat. 13 m/s vind har en vindstyrka 6 på beaufort skalan (10,8-13,8) Liter (h x m²) 16,00 14,00 12,00 10,00 8,00 6,00 4,00 2,00 0,00 Tillåten vatten-medryckning 15,00 3,75 0,75 A-klass B-klass C-klass Testat av VTT Finland

4 DIMENSIONERING Dimensionering genom diagram ger genomsnittligt värde på tryckfall/flöde över fri area storlek. ABC-YGB UTELUFT: Totaltryckfall i Pa Rekommenderat arbetsområde enligt Bra energival Enligt EN 13030:2001 galler behåller vattenavskilj ningsgrad klass B upp till 40 Pa i totaltryckfall 5 0,5 1 1,5 2 2,5 3 Lufthastighet genom anslutningskanal i m/s ABC-YGB fri area storlek tabell: (OBS: Tabellen börjar på storlek 300x300) H B Till exempel: Kanal eller galler storlek BxH=1000x1000 mm, luftflödet genom galler är 1500 l/s (eller 1,5 m 3 /s). I tabellen ABC-YGB fri area storlek är alla storlekar på fri areaor fördelade i 3 grupper. Galler BxH=1000x1000 mm har fri area storlek 2. Lufthastighet genom kanal, vid angivet flöde och kanalstorlek är 1,5 m 3 /s delad med 1m 2 galler och det ger 1,5 m/s lufthastighet genom kanalanslutning. Vidare i diagrammet framgår det att totaltryckfall, vid 1,5 m/s lufthastighet genom kanal och för galler fri area storlek 2, är 25 Pa. Ljudeffektnivån ligger på ca 42 db(a).

5 DIMENSIONERING Exakt värde på flöde ABC-YGB uteluft: Rekommenderat maxluftflöde enligt EN 13030:2001. Tabellen redovisar maxluftflöde vid vilket galler fortfarande uppfyller klass B vattenavskiljningsgrad. Medelvärde på lufthastighet genom fri area är 3 m/s, totaltryckfall 40 Pa. Enhet l/s H B ABC-YGB - uteluft: Rekommenderat uteluftsflöde enligt Bra energival. Medelvärde på lufthastighet genom fri area 2,1 m/s, totaltryckfall 20 Pa. Rekommenderat uteluftsflöde enligt Bra energival. Medelvärde på lufthastighet genom fri area 2,1 m/s, totaltryckfall 20 Pa. Enhet Enhet l/s H B

6 Monteringsanvisning: Gäller för: ABC -YGB (Bilderna visar ett ABC-YG men principen är samma för ABC-YGB) Gallerramen skruvas fast i sidorna. Hål Ø 5mm. Galleram Lamellinsats STEG 1: Måtten anges alltid med bredden (B) före höjden (H), ex: YG 500x300, 500 brett, 300 högt. Gallret består av en gallerram med demonterbar lamellinsats. Börja med att lossa montageskruvarna som håller fast lamellinsatsen i gallrets ram. Lyft ur insatsen så ramen blir tom. Vid större storlekar, sitter en eller flera U-profiler i ramen - låt dessa vara kvar - ramen blir då mer stabil och lättare att montera. Sätt tillbaka lamellinsatsen med medföljande skruv. STEG 2: Håltagning i vägg sker efter gallerramens mått. Montera därefter gallerramen i det hål som tagits upp i underlaget. Fäst gallerramen med erforderligt fästmaterial och eventuellt tätmassa beroende på typ av fasadmaterial. Använd överbleck för att undvika att vatten leds in bakom gallret. Täta mot underlaget på lämpligt vis. Medryckning av aerosoler och pudersnö eller isbildning kan inte uteslutas vid ogynnsamma förhållanden. STEG 3: Efter att gallerramen är fixerad vid underlaget, sätts insatsen på plats och skruvas fast med medföljande skruv. SKÖTSEL Kontrollera behov av rengöring en gång per år.

7 Miljövarudeklaration: Gäller för ABC-YGB PRODUKTINFORMATION 1. Ingående material Material som ingår i produkten. Vi erbjuder flera alternativ på material på våra produkter. Metallinnehåll Vikt % abc Garantiplåt TM * 100 Varmförzinkad plåt 100 Aluzink plåt 100 Rostfritt EN Syrafast EN Koppar 100 Garantiplåt är SSAB Prelaq, färgbelagd tunnplåt. Vid nedsmältning av Garantiplåt återvinns 95-98% av stålplåten 2. Produktion - Anläggning: Produktionsanläggningen kräver ej tillstånd eller anmälan enligt miljöskyddslagen. 3. Distribution av färdig produkt - Transport sker endast med miljöcertifierade transportörer. - Produkten är tillverkad i Borås. - Som emballage används trä, wellpapp, tejp och sträckfilm. - Företaget är anslutet till FTI AB (Förpacknings och tidningsinsamlingen) 4. Användningsområde - Se användning 5. Byggskedet - Miljöpåverkan bedöms som obetydlig. Luft- eller eldrivna handverktyg används vid montering. Fastsättning sker med fästdon (skruv). Farligt avfall uppstår ej. Produkten används i sin helhet. 6. Bruksskedet Ingen känd miljöpåverkan. 7. Drift och underhåll Genom regelbunden kontroll och underhåll får den färgbelagda plåten goda förutsättningar för en lång livslängd. Besiktning av produkten/plåtytan ska ske minst en gång om året. I de flesta fall inskränker sig underhållet till att man behöver tvätta produkten med en mild vattenlösning några gånger under dess livslängd. Vid ommålning används rekommenderade målningssystem. Som förbehandling räcker det med tvätt med en mild 5 % alkalisk vattenlösning.
