1 Fritidshus toaletter N-2014:1

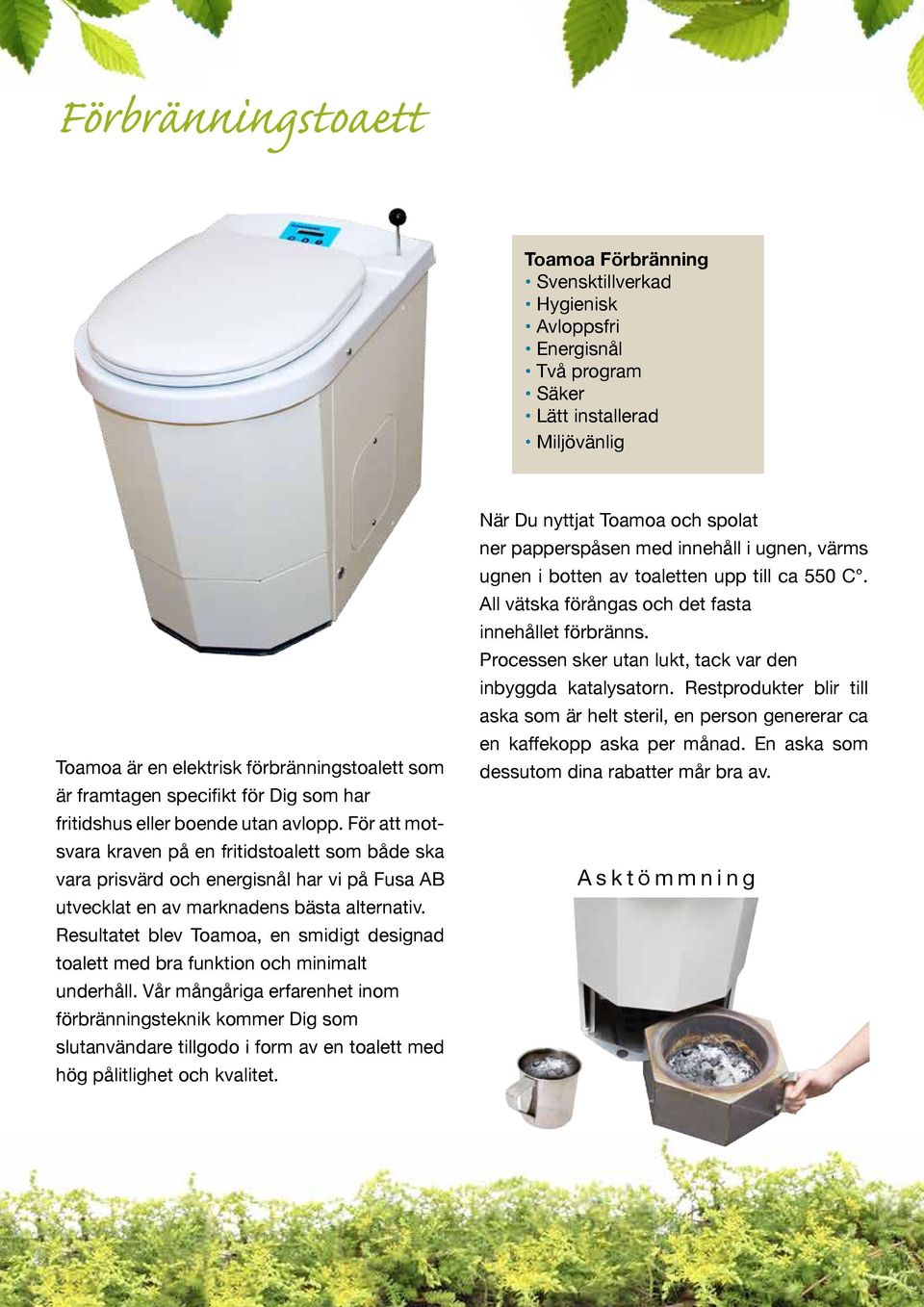

2 Förbränningstoaett Toamoa Förbränning Svensktillverkad Hygienisk Avloppsfri Energisnål Två program Säker Lätt installerad Miljövänlig Toamoa är en elektrisk förbränningstoalett som är framtagen specifikt för Dig som har fritidshus eller boende utan avlopp. För att motsvara kraven på en fritidstoalett som både ska vara prisvärd och energisnål har vi på Fusa AB utvecklat en av marknadens bästa alternativ. Resultatet blev Toamoa, en smidigt designad toalett med bra funktion och minimalt underhåll. Vår mångåriga erfarenhet inom förbränningsteknik kommer Dig som slutanvändare tillgodo i form av en toalett med hög pålitlighet och kvalitet. När Du nyttjat Toamoa och spolat ner papperspåsen med innehåll i ugnen, värms ugnen i botten av toaletten upp till ca 550 C. All vätska förångas och det fasta innehållet förbränns. Processen sker utan lukt, tack var den inbyggda katalysatorn. Restprodukter blir till aska som är helt steril, en person genererar ca en kaffekopp aska per månad. En aska som dessutom dina rabatter mår bra av. Asktömmning

3 Funktion Unikt med Toamoa är att den har två alternativa program för spolningen, snålspolning via en smartstyrning samt vanlig spolning. Styrningen känner av hur stor mängd som spolads ner och anpassar programmet efter mängden, allt för att använda så lite energi som möjligt. Detta gör att Toamoa är energieffektiv gentemot andra alternativ på marknaden. Material Leverans Toamoa levereras med en vit sits som standard. Svart sits finns också som tillval. I leveransen följer också en förpackning med engångspåsar samt en vindhuv. Innerkonstruktionen är tillverkad i syrafast rostfri plåt och det yttre skalet i galvaniserad plåt och lackat med pulverlack och en plast topp ovanpå. Användning av toaletten 1. Fäll upp locket och ringen 2. Placera påsen i skålen 3. Fäll ner ringen och uträtta ert behov 4. Spola genom att trycka ner spolhandtaget 5. Starta förbränningen genom att välja det lilla eller det stora programmet

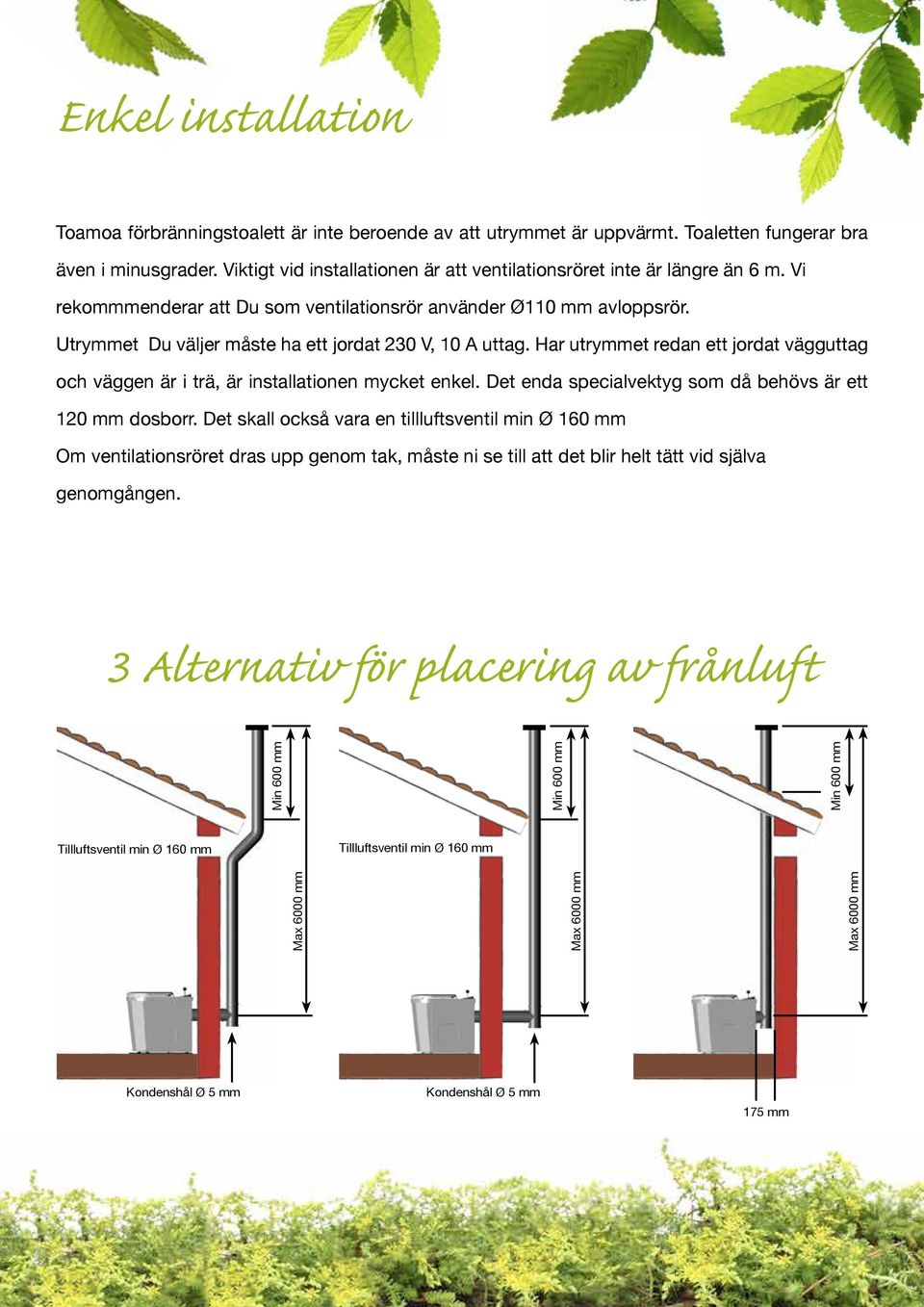

4 Enkel installation Toamoa förbränningstoalett är inte beroende av att utrymmet är uppvärmt. Toaletten fungerar bra även i minusgrader. Viktigt vid installationen är att ventilationsröret inte är längre än 6 m. Vi rekommmenderar att Du som ventilationsrör använder Ø110 mm avloppsrör. Utrymmet Du väljer måste ha ett jordat 230 V, 10 A uttag. Har utrymmet redan ett jordat vägguttag och väggen är i trä, är installationen mycket enkel. Det enda specialvektyg som då behövs är ett 120 mm dosborr. Det skall också vara en tillluftsventil min Ø 160 mm Om ventilationsröret dras upp genom tak, måste ni se till att det blir helt tätt vid själva genomgången. 3 Alternativ för placering av frånluft Min 600 mm Min 600 mm Tillluftsventil min Ø 160 mm Tillluftsventil min Ø 160 mm Max 6000 mm Max 6000 mm Max 6000 mm Min 600 mm Kondenshål Ø 5 mm Kondenshål Ø 5 mm 175 mm

5 Tillbehör Installationskit Allt som behövs för en enkel installation Tilluftsventil För att säkerställa att tillräckligt med tilluft kommer till toaletten. Takstos Används om frånluftsröret ska installeras genom tak. Påsar Ca 500 st förpackning. Påshållare För att hålla påsarna på plats. Ejektortank Volymen 50 liter Bioblock 5 st förpackning. Rengöringssats För att rengöra Toamaoa invändigt så som utvändigt.

6 Urintoalett Toamoa Urin med vattenspolning. Urintoaletten höjer kapaciteten på förbränningstoaletten och minskar energiåtgången med ca 80%. Rekommenderas om det är många i familjen eller om förbränningstoaletten används större delen av året. Funktion Toamoa urin är en vattenspolande urintoalett som är ett perfekt komplement till en förbränningstoalett. Genom att tryck på spolknappen i ca 4 sekunder så har skålen spolats rent och det inbyggda vattenlåset är fyllt med fräscht vatten. Urinskålen Leverans Toamoa Urin levereras med en vit sits slang för inkommande vatten och väggfäste samt ett prov på Bioblock

7 Enkel installation Toamoa Urin kan installeras nästanvar som helst. Urinavloppet från baksidan av toaletten ansluts med en koppling och en 32 mm slang alternativt rör till någon av de nedanstående alternativen (Bilder). Ska toaletten användas under vintertiden så skall urinavloppet utvändigt isoleras. Toaletten kopplas med en stickpropp till ett jordat vägguttag med medföljande sladd. Vatten kopplas till toaletten med hjälp av en medlevererad slang. Tänk på att installera en avstängningskran mellan toalettens slang och vattenledningen. 4 Alternativa installation av urinavlopp Vilken lösning som är lämplig och tillåten i er kommun upplyser kommunens Miljö och Hälsoskyddsnämnd om.

8 Toamoa förbränning Vikt Spänning Max effekt Förbrukning Max belastning 28 kg 240 VAC, 10 A 1,6 kw 0,4 1,3 kwh/besök 120kg 633 mm Ljudnivå fläkt Elanslutning Ca 55dB(A) Jordad stickpropp 533 mm 341 mm 395 mm Toamoa Urin Vikt Dimensioner Urinavlopp: Ø 32 mm Spänning 240 VAC, 10 A Förbrukning 1kW/2130 besök spolning 4sek Material Återvinningsbar polystyren, Glasfiber Max belastning 120kg Elanslutning Jordad stickpropp 175 mm 480 mm 495 mm 609 mm 400 mm Detaljerad teknisk information, underhållsanvisning och skötselanvisning finner ni i manualen som bifogas vid leverans. ni finner informationen även på Alla våra elektriska produkter är CE märkta. Fusa AB SE Bredaryd Tel e-post: info@fusa.se ÅF
