Luftridåer. Fläktluftvärmare

Transkript

1 Luftridåer Fläktluftvärmare

2 Innehåll Vattenvärmda Luftridåer Essensse - Kompakt frihängande luftridå i 2kapacitetsklasser sid. 4-7 Standesse - Luftridå i 3 kapacitetsklasser sid Finesse - Luftridå i 2 kapacitetsklasser sid Venesse - Designluftridå för vertikalt montage sid Comtesse - Designluftridå för horisontellt montage sid Indesse - Industriluftridå för vertikalt eller horisontellt montage sid Elvärmda Essensse - Kompakt frihängande luftridå i 2 kapacitetsklasser sid Standesse - Frihängande luftridå i 3 kapacitetsklasser sid Finesse - Infälld luftridå i 2 kapacitetsklasser sid Venesse - Designluftridå för vertikalt montage sid Comtesse - Designluftridå för horisontellt montage sid Indesse - Industriluftridå för vertikalt eller horisontellt montage sid Ovärmda Essensse - Kompakt frihängande luftridå i 2 kapacitetsklasser sid Standesse - Frihängande luftridå i 3 kapacitetsklasser sid Finesse - Luftridå i 2 kapacitetsklasser sid Venesse - Designluftridå för vertikalt montage sid Comtesse - Designluftridå för horisontellt montage sid Indesse - Industriluftridå för vertikalt eller horisontellt montage sid Reglering Styrenheter och tillbehör sid Vattenvärmd - Elvärmd - Ovärmd Informationen är inte bindade. Vi förbehåller oss rätten till ändringar. 2 Eveco I Tel I Fax I www. eveco.se

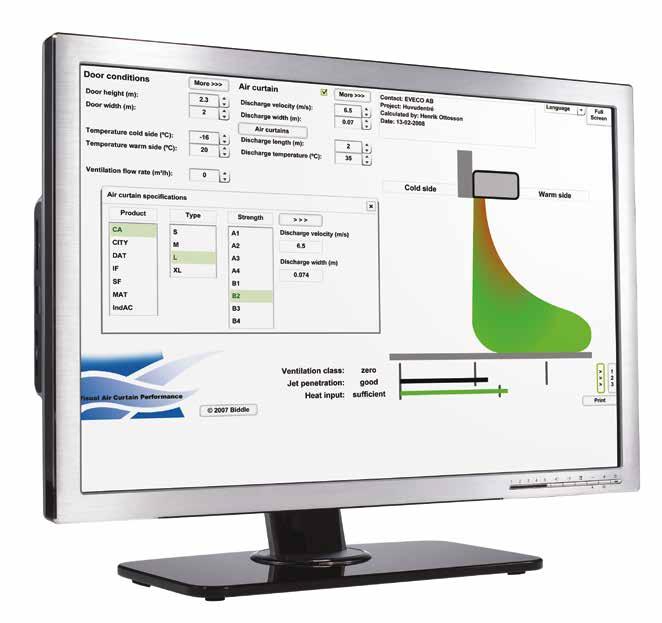

3 Val av luftridåer Val av luftridå. Att välja rätt luftridå kräver en noggrann analys av förutsättningarna i dörren och byggnaden. Vi gör kostnadsfritt en datorsimulering och kan på så sätt spara mycket energi åt fastighetsägaren. Flera faktorer påverkar valet av luftridå. Dörrens dimensioner, vindpåkänning och undertryck i lokalen samt temperaturskillnad ute och inne är faktorer som måste värderas och tas hänsyn till. En öppning andas. I den övre halvan av öppningen går luften ut och i den nedre delen kommer motsvarande mängd luft in. Luften som går ut är uppvärmd och kostar pengar och luften som kommer in är ouppvärmd och förorsakar obehag. En luftridå som placeras över porten och blåser neråt påverkar denna andning och kan, om den är rätt dimensionerad, förbättra klimatet innanför dörren och minska energiförlusterna. Vindpåkänning kan normalt inte påverkas och undertryck ger extra belastning på öppningen. Datorsimulering Vi kan med stor noggrannhet beräkna förlusterna i en oskyddad dörr, förutsatt att vi har alla relevanta parametrar. Om vi har dessa uppgifter kan vi också beräkna vilken luftridå som krävs och till och med illustrera funktionen grafiskt. Det ger bästa tänkbara förutsättningar för att få en lösning som spar energi och ger god komfort. Vilka uppgifter krävs? För att kunna skapa en kalkyl som stämmer krävs alla nedanstående uppgifter. Saknas någon uppgift kan vi göra ett antagande, men det skapar naturligtvis större osäkerhet. Dörrhöjd (m):... Dörrbredd (m):... Temperatur insida ( C):.. (representativt värde) Temperatur utsida ( C):... (representativt värde) Ventilationsmängd m³/h: Använd vårt formulär på sidan 28. Eveco I Tel I Fax I www. eveco.se 3

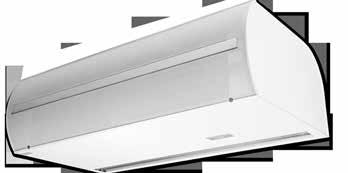

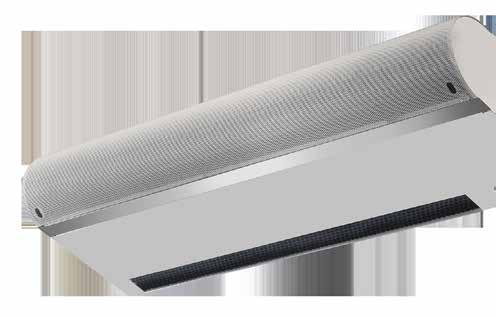

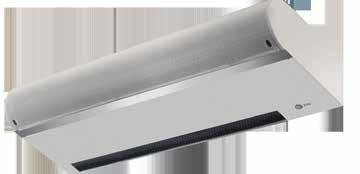

4 Vattenvärmda Essensse Vattenvärmd Essensse är en kompakt och effektiv luftridå som skapar en osynlig dörr av luft och förhindrar att uppvärmd luft lämnar lokalen/öppningen. De små byggmåtten gör att den passar i många applikationer även där det är extra trångt. Bra prestanda och utökad kastlängd för sin storlek tack vare ett speciellt utblåsningsgaller gör att den även klarar krävande situationer. Ett kombinerat insugningsgaller och filter ger bra åtkomligt och enkel rengörning vilket borgar för lång livslängd och bra prestanda. Lämpliga användningsområden är entréer till butiker, kontor och mindre lagerportar. Beskrivning Essensse vattenvärmda luftridåer består av 2 olika kapacitetsklasser B och C. Typ B för montering upp till 3,0 meters höjd. Typ C för montering upp till 3,8 meters höjd. Alla modeller finns i bredderna 1,0, 1,5 och 2,0 meters bredd. Installation och reglering Essensse luftridåerna monteras horisontellt, ovanför dörren, i medföljande väggfäste eller i gängstång från taket (4 x 6 mm). Vid montering ovan undertak, som ej är ventilerat, måste ett separat intagsgaller användas. Utblåsningsgallret består av ett speciellt Straw System som ger en mera laminär och riktad luftström vilket innebär en högre effektivitet och bättre avskärmning än ett traditionellt luftutblås. Det ger också lägre ljudnivå med förbättrad prestanda. Utblåsgallret är också riktningsbart för fininställning av luftströmmen och optimal luftridåverkan. Insugingsgallret består av 3D expanderad metall vilket ger en stor öppningsgrad men som också fungerar som ett effektivt filter och skyddar vattenbatteriet mot nedsmutsning. Alla Essensse luftridåer levereras med SM styrning som standard vilket ger möjlighet till 3 fläkthastigheter. Essensse luftridåer är pulverlackerade i RAL9010 (vit) men kan på begäran lackeras i valfri kulör (mot pristillägg). Kapslingsklass IP20. CE-märkta och rekommenderas av Byggvarubedömningen. Vattenanslutning sker på vänstersida framifrån sett, röranslutning G½. Använde de medföljande flexslangarna för att ansluta Essensse till värmesystemet. Tillse att det finns tillräckligt med utrymme för rör och elinstallationer. Luftridåerna skall anslutas till 230V/1 max 10A mot inkommande plint. Försedd med 3 hastighetsfläkt. ESSENSSE levereras i SM utförande vilket medger reglering av fläkten i 3 hastigheter med medföljande reglerpanel. Den kan enkelt kompletteras med termostat (TER-P, SR101), ventil (MV4010) och gränslägesbrytare (GLB) för enklare styr. Önskas mer avancerad styr kan RC2 väljas för automatisk sekventiell styrning. 4 Eveco I Tel I Fax I www. eveco.se

5 Vattenvärmda Tekniska data Modell RSK-nr Bredd m Effekt kw 80/60-18 C Tryckfall kpa Effekt kw 60/40-18 C Tryckfall kpa Ström A 230/1 Luftmängd m³/h Ljudtryck db(a)¹ VCEB100V* ,0 8,0 0,4 4,7 0,2 0, VCEB150V* ,5 13,0 2,0 7,7 1,0 0, VCEB200V* ,0 18,6 2,2 12,2 0,8 0, VCEC100V ,0 14,1 1,8 8,3 0,7 1, VCEC150V ,5 21,6 14,4 12,7 5,9 1, VCEC200V ,0 32,0 10,8 18,7 4,5 1, Vikt kg ¹ Ljudtrycksnivå vid 5 m avstånd, Q=2, 200m² Sabine vid max luftmängd Tillbehör RSK Dörrkontakt metall, magnet. 12 V MK4532* Dörrkontakt plast, magnet. 12 V DK-1* Bimetalltermostat IP20 TER-P* Magnetventil Kv 2,4 MV4010DN15* Kapslad termostat med invändigt vred SR101i* Reglercentral RC2* By-pass ventil BP10* *Lagerfört VCE-B VCE-C Luftprofil Luftprofil 1 5,3 6,7 1 5,3 2 3,7 2 4,8 3,7 3 2,9 3 3,82,9 4 2,4 4 3,2 2,4 Eveco I Tel I Fax I www. eveco.se 5

6 3 2 Area Top for cover connecting the regulation module Vattenvärmda 4 3 Suction Area for cover connecting the regulation module 5 4 Connection Suction cover for water heat exchanger (only on water 5 versions) Connection for water heat exchanger (only on water 6 Side versions) cover (attached magnetically) Måttskiss Essensse 6 Side cover (attached magnetically) 3 2 Bereich Obere für Abdeckung den Anschluss des Reglungsmoduls 4 3 Saugabdeckung Bereich für den Anschluss des Reglungsmoduls 5 4 Anschluss Saugabdeckung für den Wasserwärmeaustauscher (nur an 5 Wasserversionen) Anschluss für den Wasserwärmeaustauscher (nur an 6 Seitenabdeckung Wasserversionen) (magnetisch befestigt) 6 Seitenabdeckung (magnetisch befestigt) Dimensioner DIMENSIONS DIMENSIONS H E H E G G ABMESSUNGEN ABMESSUNGEN I I VCE A = 175 D VCE B = 189 VCE C = 250 D F F A A C VCE A = C347 VCE B = 381 VCE C = 441 B B Monteringskonsol 2. Täckplåt övre 3. Kopplingsutrymme 4. Insugsgaller 5. Vattenanslutning 6. Sidåplåt A B H I VCE-A-100V VCE-A-150V VCE-A-200V VCE-B-100V VCE-B-150V VCE-B-200V VCE-C-100V VCE-C-150V VCE-C-200V Eveco I Tel I Fax I www. eveco.se

7 Vattenvärmda Anteckningar Eveco I Tel I Fax I www. eveco.se 7

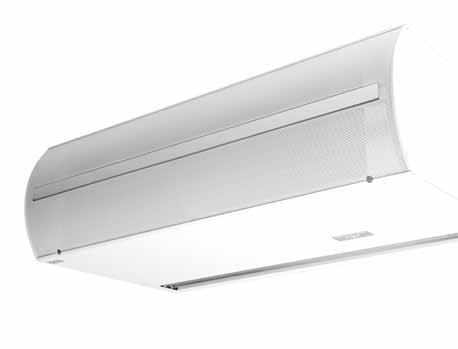

8 Vattenvärmda Standesse Vattenvärmd Standesse är en mångsidig, effektiv och kraftfull luftridå för klimatseparation av två olika klimatzoner. Den skapar en osynlig dörr av luft och förhindrar att uppvärmd luft lämnar lokalen/öppningen. Tack vare sin mångsidighet och det stora urvalet av storlekar finns det alltid en variant som passar kundens behov. Standesse är frihängande/fristående och finns för horisontellt eller vertikalt montage. Ett kombinerat insugningsgaller och filter ger bra åtkomligt och enkel rengörning vilket borgar för lång livslängd och bra prestanda.lämplig för alla applikationer där en effektiv och snygg luftridå behövs. Butiker, offentliga byggnader, idrottshallar/arenor, tunnelbanestationer, resecentrum, industriportar och köpcentra är vanliga användningsområden. Beskrivning Standesse vattenvärmda luftridåer består av 3 olika kapacitetsklasser A, B och C. Typ A för montering upp till 2,8 meters höjd. Typ B för montering upp till 3,5 meters höjd. Typ C för montering upp till 4,2 meters höjd. Alla modeller finns i 1.0, 1.5, 2.0 och 2.5 meters bredd. I vertikalt utförande rekommenderar vi upp till max 5 meters bredd med aggregat på bägge sidor. Max 2 enheter får ställas på varandra. Standesse har ett justerbart utblåsgaller i aluminium för optimal prestanda och luftridåverkan. Dessa kan finjusteras för optimal luftström. Aggregaten är utrustade med ett kombinerat insugingsgaller och filter 2 in 1. Det består av 3D expanderad metall vilket ger en stor öppningsgrad men som också fungerar som ett effektivt filter, lätt rengörningsbart och skyddar även vattenbatteriet mot nedsmutsning. Standesse har ett chassi och hölje i varmgalvaniserad plåt som sedan också är pulverlackerat som standard i RAL9010 (vit). På begäran kan Standesse lackeras i valfri kulör (mot pristillägg) för att anpassas till beställarens önskemål. Invändigt finns ljuddämpande material för att få en luftridå med så låg ljudnivå som möjligt. Det finns ett stort urval av styrningar till Standesse och dessa dockas enkelt in i luftridån med färdigt kablage. Se Installation och reglering för mer information. Kapslingsklass IP20. CE-märkta och rekommenderas av Byggvarubedömningen. Installation och reglering Standesse luftridåer monteras antingen horisontellt ovanför dörren i tak eller väggkonsoler (tillbehör), alternativt pendlas i 8mm gängstång från taket. Vid montering ovan undertak, som ej är ventilerat, måste ett separat intagsgaller användas. Alternativt kan Standesse också monteras stående vertikalt vid sidan om öppningen, använd avsedda tillbehör för detta. Vattenanslutning sker på vänstersida framifrån sett, röranslutning G¾. Använd flexslangar vid anslutning till värmesystemet. Tillse att det finns tillräcklig med utrymme för rör och elinstallationer. Luftridåerna skall anslutas till 230V/1-fas max 10A. Reglerbox måste väljas till och dockas enkelt in i aggregatet. Välj SM utförande för manuell reglering av fläkten i 3 hastigheter med medföljande reglerpanel. Den kan enkelt kompletteras med termostat (TER-P el. SR101), ventil (MV4010) och gränslägesbrytare (GLB) för enklare styr. Välj RC2 utförande för automatisk sekventiell styrning där flera enheter kan dockas samman och styras av en gemensam reglerpanel (ventil och magnetkontakt väljs separat). Välj DA utförande för helautomatisk styrning med utomhusgivare, modulerande ventil och ModBus anslutning (ventil MV3 och magnetkontakt väljs separat). 8 Eveco I Tel I Fax I www. eveco.se

9 Vattenvärmda Tekniska data Modell RSK-nr Bredd m Effekt kw 80/60-18 C Tryckfall kpa Effekt kw 60/40-18 C Tryckfall kpa Ström A 230/1 Luftmängd m³/h Ljudtryck db(a) VCS4A-10V ,0 12,8 2,6 7,5 1,2 1, ,4/45,5 45 VCS4A-15V ,5 27,6 3,9 16,4 2,2 1, ,4/49,7 63 VCS4A-20V ,0 37,6 6,9 22,5 2,8 2, ,3/51,0 78 VCS4A-25V ,5 47,4 10,4 28,3 4,5 3, ,9/51,5 98 VCS4B-10V* ,0 14,0 3,0 8,2 1,3 2, ,8/51,9 48 VCS4B-15V* ,5 31,7 4,6 18,7 2,6 3, ,5/53,5 65 VCS4B-20V* ,0 43,5 7,9 25,8 3,5 4, ,5/55,0 83 VCS4B-25V* ,5 54,1 13,0 32,1 5,5 5, ,9/56,1 97 VCS4C-10V ,0 17,1 4,2 10,0 1,8 3, ,0/55,2 55 VCS4C-15V ,5 36,1 5,3 21,2 2,9 4, ,8/55,6 70 VCS4C-20V ,0 46,4 8,8 27,5 3,8 5, ,5/55,9 88 VCS4C-25V ,5 59,5 15,3 35,2 6,3 6, ,0/56,2 108 Vikt kg Tillbehör Art. kod RSK Reglercentral VCS-R-SM-V* Reglerpanel SM, Reglercentral VCS-R-RC2* Temperatur och dörraut. Reglercentral, Slav VCS-R-RC2SLAV Slavenhet Reglerbox VCS-R-DA-V* Reglerautomatik ModBUS Väggkonsol VCS4-KONZ-STE* Takkonsol VCS4-KONZ-STR* Takpendelfäste TPF8* L=1000 mm Magnetventil MV4010DN20* DN20 Strömlöst stängd Magnetventil MV4010DN25* DN25 Strömlöst stängd Reglerventil MV3* Modulerade DN Kv 4,0 Dörrkontakt DK-1* Plast, 12 V Kapslad termostat SR101i* IP54, Invändigt vred Termostat TER-P* IP20, Utvändigt vred By-pass BP10* *) Lagerfört VCS-A VCS-B VCS-C Luftprofil Luftprofil Luftprofil 1 4,0 1 4,9 1 5,7 2 3,1 2 3,7 2 4,1 3 2,8 3 3,1 3 3,5 4 2,3 4 2,9 4 3,2 5 3,0 Eveco I Tel I Fax I www. eveco.se 9

10 Vattenvärmda Måttskiss Standesse A 334 B A B VCS4x - 10E VCS4x - 15E VCS4x - 20E VCS4x - 25E Eveco I Tel I Fax I www. eveco.se

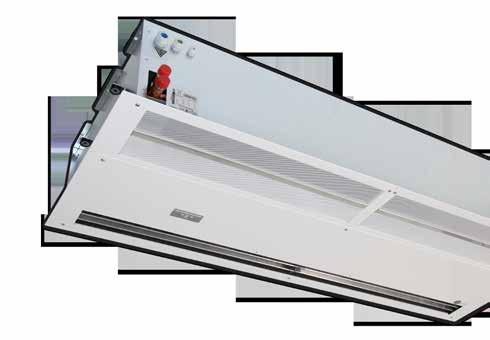

12 Vattenvärmda Finesse Vattenvärmd Finesse är en mångsidig, effektiv och kraftfull luftridå för klimatseparation av två olika klimatzoner. Den skapar en osynlig dörr av luft och förhindrar att uppvärmd luft lämnar lokalen/öppningen. Tack vare sin mångsidighet och det stora urvalet av storlekar finns det alltid en variant som passar kundens behov. Finesse är en inbyggnadsmodell för horisontellt montage. Ett kombinerat insugningsgaller och filter ger bra åtkomligt och enkel rengöring vilket borgar för lång livslängd och bra prestanda. Lämplig för alla applikationer där en effektiv och diskret luftridå behövs. Butiker, offentliga byggnader, idrottshallar/arenor, tunnelbanestationer, resecentrum, industriportar och köpcentra är vanliga användningsområden. Beskrivning Finesse vattenvärmda luftridåer består av 2 olika kapacitetsklasser B och C. Typ B för montering upp till 3,5 meters höjd. Typ C för montering upp till 4,2 meters höjd. Alla modeller finns i 1.0, 1.5, 2.0 och 2.5 meters bredd. Finesse har ett justerbart utblåsgaller i aluminium för optimal prestanda och luftridåverkan. Dessa kan finjusteras för rätt uppnå rätt luftström. Aggregaten är utrustade med ett kombinerat insugningsgaller och filter 2 in 1. Det består av 3D expanderad metall vilket ger en stor öppningsgrad men som också fungerar som ett effektivt filter, lätt rengöringsbart och skyddar även vattenbatteriet mot nedsmutsning. Finesse har ett chassi och hölje i varmgalvaniserad plåt som sedan också är pulverlackerat som standard i RAL9010 (vit). På begäran kan Finesse lackeras i valfri kulör (mot pristillägg) för att anpassas till beställarens önskemål. Invändigt finns ljuddämpande material för att få en luftridå med så låg ljudnivå som möjligt. Det finns ett stort urval av styrningar till Finesse och dessa dockas enkelt in i luftridån med färdigt kablage. Se Installation och reglering för mer information. Kapslingsklass IP20. CE-märkta och rekommenderas av Byggvarubedömningen. Installation och reglering Finesse luftridåer monteras horisontellt ovanför dörren i tak eller väggkonsoler (tillbehör), alternativt pendlas i 8mm gängstång från taket. Vattenanslutning sker på vänstersida framifrån sett, röranslutning G¾. Använd flexslangar vid anslutning till värmesystemet. Tillse att det finns tillräcklig med utrymme för rör och elinstallationer. Luftridåerna skall anslutas till 230V/1-fas max 10A. Reglerbox måste väljas till och dockas enkelt in i aggregatet. Välj SM utförande för manuell reglering av fläkten i 3 hastigheter med medföljande reglerpanel. Den kan enkelt kompletteras med termostat (TER-P el. SR101), ventil (MV4010) och gränslägesbrytare (GLB) för enklare styr. Välj RC2 utförande för automatisk sekventiell styrning där flera enheter kan dockas samman och styras av en gemensam reglerpanel (ventil och magnetkontakt väljs separat). Välj DA utförande för helautomatisk styrning med utomhusgivare, modulerande ventil och ModBus anslutning (ventil MV3 och magnetkontakt väljs separat). 12 Eveco I Tel I Fax I www. eveco.se

13 Vattenvärmda Tekniska data Typ RSK Bredd m Effekt kw 80/60-18 C Tryckfall kpa Effekt kw 60/40-18 C Tryckfall kpa Ström A 230/1 Luftmängd m³/h Ljudtryck db(a)¹ VCFB100V* ,0 20,2 8,8 11,8 4,1 2, VCFB150V* ,5 31,7 20,8 18,5 8,8 3, VCFB200V* ,0 43,1 17,7 25,2 8,1 4, VCFB250V* ,5 51,0 13,4 29,8 6,6 5, VCFC100V ,0 23,8 10,9 13,9 5,4 3, VCFC150V ,5 36,5 25,3 21,4 10,8 5, VCFC200V ,0 46,7 19,8 27,2 8,9 6, VCFC250V ,5 51,0 13,4 29,8 6,6 7, VCFC100W ,0 15,4² 27,8 8,4³ 32,1 3, VCFC150W ,5 26,4² 43,4 14,4³ 49,7 4, VCFC200W ,0 29,8² 23,7 16,3³ 27,3 6, VCFC250W ,5 31,7² 16,4 17,3³ 18,8 7, ¹ Ljudtryck vid 5m avstånd, Q=2, 200m² Sabine, min-max luftmängd ² Effekt vid 50/30-18 C ³ Effekt vid 35/25-18 C Vikt kg Tillbehör Art. kod RSK Reglerbox VCS-R-SM-V* Reglerpanel SM, Reglerbox VCS-R-RC2* Temperatur och dörraut. Reglerbox, SLAV VCSRRC2SLAV* Slavenhet Reglerbox VCS-R-DA-V* Reglerautomatik ModBUS Väggkonsol VCS4-KONZ-STE* Takkonsol VCS4-KONZ-STR* Takpendelfäste TPF8* L=1000 mm Magnetventil MV4010DN20* DN20 Strömlöst stängd Kv 2,4 Magnetventil MV4010DN25* DN25 Strömlöst stängd Kv 7,2 Reglerventil MV3* Modulerande DN Kv 4,0 Dörrkontakt DK-1* V, plast Kapslad termostat SR101i* IP54, Invändigt vred Termostat TER-P* IP20, Utvändigt vred By-pass BP10* *) Lagerfört VCF-B VCF-C Luftprofil Luftprofil 1 5,4 1 6,6 2 3,9 2 5,0 3 3,3 3 4,1 4 3,0 4 3,4 5 2,6 5 2,9 Eveco I Tel I Fax I www. eveco.se 13

14 Power supply cable plug Vattenvärmda Power supply connectors and fusse location Control modul socket Inlet face cover Outlet grid Måttskiss Finesse Stecker Stromversorgungskabel Stromversorgungsanschlüsse und Position der Sicherungen Buchse für Steuerungsmodul Vordere Einlassabdeckung Auslassgitter Dimensioner DIMENSIONS ABMESSUNGEN A ,6 638,5 596,5 250 B C 299,3 304,1 1. Fästen för upphängning 2. Vattenanslutning 3/4" 3. El-anslutning 4. El-plintar och säkringar 5. Plats för reglerbox 6. Frontplåt 7. Utblåsgaller Luftridåmodell A Upphängning B Inre rambredd C Yttre rambredd VCFx100X VCFx150X VCFx200X VCFx250X Eveco I Tel I Fax I www. eveco.se

16 Vattenvärmda Venesse Vattenvärmd Venesse är en designluftridå för vertikalt montage. Utformad för att enkelt och snyggt kunna placeras vid sidan av entrén. Effektiv klimatseparation av två olika klimatzoner. Genom sin design och extra ljudabsorbenter har den mycket låg ljudnivå jämfört med konkurrenterna. Butiker, offentliga byggnader, mataffärer och köpcentra är vanliga användningsområden. Beskrivning Venesse designluftridå finns i kapacitetsklass B. Typ B för montering upp till 7 meters bredd vid enkel instalaltion och upp till 11 meter vid dubbelmontage. Venesse finns i 2.5 meters höjd. Venesse har ett justerbart utblåsgaller i aluminium för optimal prestanda och luftridåverkan. Dessa kan finjusteras för optimal luftström. Luftridån är symetriskt utformat och har insuget bakåt och utblåset rakt framåt vilket medger montage nära väggen. Invändigt finns ljuddämpande material för att få en luftridå med så låg ljudnivå som möjligt. Venesse har ett chassi och hölje i varmgalvaniserad plåt som sedan också är pulverlackerat som standard i RAL9010 (vit). På begäran kan Venesse lackeras i valfri kulör (mot pristillägg) för att anpassas till beställarens önskemål. Utöver lackade versioner erbjuds Venesse i polerat och borstat rostfritt. Det finns ett stort urval av styrningar till Venesse, se installation och reglering för mer infromation. Kapslingsklass IP20. CE-märkta. Installation och reglering Venesse luftridå monteras vertikalt vid sidan av dörren med hjälp av den medföljande montagekonsolen. Luftridån är vändbar och kan därför monteras på valfri sida av dörren eller vid breda öppningar på båda sidor. Som tillbehör finns ett påkörningsskydd PKS. Vattenanslutning kan ske både under och ovanifrån dolt innaför serviceluckan, röranslutning G¾. Använd flexslangar vid anslutning till värmesystemet. Tillse att det finns tillräcklig med utrymme för rör och elinstallationer. Luftridåerna skall anslutas till 230V/1-fas max 10A. Elanslutningen sker dolt innanför serviceluckan. SM reglering ingår som standard för manuell reglering av fläkten i 3 hastigheter med medföljande reglerpanel. Den kan enkelt kompletteras med termostat (TER-P el. SR101), ventil (MV4010) och gränslägesbrytare (GLB) för enklare styr. Välj RC2 utförande för automatisk sekventiell styrning där flera enheter kan dockas samman och styras av en gemensam reglerpanel (ventil och magnetkontakt väljs separat) 16 Eveco I Tel I Fax I www. eveco.se

17 Vattenvärmda Tekniska data Modell RSK-nr Höjd m Effekt kw 80/60-18 C Tryckfall kpa Effekt kw 60/40-18 C Tryckfall kpa Ström A 230/1 Luftmängd¹ m³/h Max Ljudtryck² db(a) Med Vikt kg VCVB25WONE¹ ,5 32,0 6,2 18,9 2,6 6, VCV25WONE² ,5 32,0 6,2 18,9 2,6 6, ) Vit, RAL9010 2) Rostfri Tillbehör RSK RSK Dörrkontakt metall, magnet. 12 V MK4532* Kapslad termostat med invändigt vred SR101i* Dörrkontakt plast, magnet. 12 V DK-1* Påkörningsskydd PKS* Bimetalltermostat IP20 TER-P* Reglercentral RC2* Magnetventil MV4010DN20* By-pass BP10* 1) Luftmängden regleras i 3 steg 2) Vid 3 meters avstånd * Lagerfört Eveco I Tel I Fax I www. eveco.se 17

18 Vattenvärmda Måttskiss Venesse i Tillop och retur Inlet and outlet of water coil 3/4" för vattenbatteri 3/4" 18 Eveco I Tel I Fax I www. eveco.se

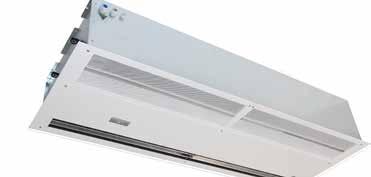

20 Vattenvärmda Comtesse Vattenvärmd Comtesse är en designluftridå som pendlas ned ovanför dörren för klimatspearation av två olika klimatzoner. Den skapar en osynlig dörr av luft och förhindrar att uppvärmd luft lämnar lokalen/öppningen. Tack vare sin design tål den att installeras även i de mest krävande entréer. Lämplig för alla applikationer där en effektiv, snygg och designad luftridå behövs. Butiker, banker, offentliga byggnader, universitet/ skolor och köpcentra är vanliga användningsområden. Beskrivning Comtesse designluftridå finns i kapacitetsklass C. Typ C för montering upp till 4,2 meters höjd. Alla modeller finns i 1.0, 1.5 och 2.0 meters bredd. Comtesse har ett justerbart utblåsgaller i aluminium för optimal prestanda och luftridåverkan. Dessa kan finjusteras för optimal luftström. Aggregaten är utrustade med ett insugingsgaller som är lätt rengörningsbart och skyddar även vattenbatteriet mot nedsmutsning. Integrerad belysning skapar en stämningshöjare och ger ett förstärkt intryck till designen. Comtesse har ett chassi och hölje i varmgalvaniserad plåt som sedan är pulverlackerad. Finns som standard i färgerna silvermetallic och gråmetallic. På begäran kan Comtesse lackeras i valfri kulör (mot pristillägg) för att anpassas till beställarens önskemål. Det finns ett stort urval av styrningar till Comtesse. Se Installation och reglering för mer information. Kapslingsklass IP20. CE-märkta Installation och reglering Comtesse luftridåer pendlas ner från tak i sin specialpendel (tillbehör). Pendeln finns i flera olika längder (1, 1.5 och 2m) och två pendlar kan kombineras för att få andra längder, alternativt kapas och anpassas på plats. Pendeln är lackerad i samma kulör som luftridån och döljer såväl el som vattenanslutnignar. Vattenanslutning sker på ovansidan i mitten dold av pendeln, röranslutning G¾. Använd flexslangar vid anslutning till värmesystemet. Tillse att det finns tillräcklig med utrymme för rör och elinstallationer. Luftridåerna skall anslutas till 230V/1-fas max 10A. SM reglering ingår som standard för manuell reglering av fläkten i 3 hastigheter med medföljande reglerpanel. Den kan enkelt kompletteras med termostat (TER-P el. SR101), ventil (MV4010) och gränslägesbrytare (GLB) för enklare styr. Välj RC2 utförande för automatisk sekventiell styrning där flera enheter kan dockas samman och styras av en gemensam reglerpanel (ventil och magnetkontakt väljs separat). 20 Eveco I Tel I Fax I www. eveco.se

21 Vattenvärmda Tekniska data Modell Effekt 80/60-15 C Tryckfall kpa Effekt kw 60/40-15 C Tryckfall kpa Ström A 230/1 Luftmängd 1 m³/h Ljudtryck² db(a) VCC-10V 13,7 2,9 8,3 1,4 1, VCC-15V 14,7 4,2 18,2 2,5 1, VCC-20V 15,7 7 24,9 3,3 2, Vikt kg Tillbehör Art. kod Art. kod RSK Takkonsoll VCC-DR-10-0 Reglercentral RC2* Takkonsoll VCC-DR-15-0 Dörrkontakt plast, magnet. 12 V DK-1* Takkonsoll VCC-DR-20-0 Dörrkontakt metall, magnet. 12 V MK4532* Magnetventil DN15 MV4010DN15* Magnetventil DN20 MV4010DN20* ) Luftmängden regleras i 3 steg 2) Vid 3 meters avstånd * Lagerfört Eveco I Tel I Fax I www. eveco.se 21

22 Vattenvärmda Måttskiss Comtesse 1050 (1600,2030) 220 4xM Dimensioner takkonsol x (1500,2000) 22 Eveco I Tel I Fax I www. eveco.se

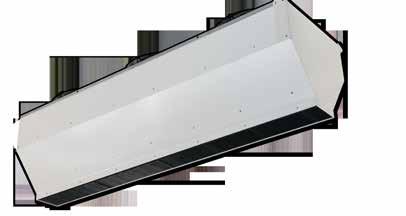

24 Indesse Vattenvärmd Indesse är en kraftfull industriluftridå för klimatseparation av två olika klimatzoner. Den skapar en osynlig barriär av luft och förhindrar att uppvärmd luft lämnar lokalen/öppningen. Tack vare likriktarteknologin (Straw-system) har den en samlad laminär luftström som ger extra god separationsförmåga och därför fungerar Indesse mycket bra i de flesta industriapplikationer. Indesse är frihängande/ fristående och kan användas för horisontellt eller vertikalt montage. Tack vare utformningen av fläktarna så krävs minimalt underhåll vilket borgar för lång livslängd och bra prestanda. Lämplig för alla applikationer där en effektiv och kraftfull industriluftridå behövs. Industriportar, bilhallar, verkstäder, garage och tvätthallar är vanliga användningsområden. Ovan eller vid sidan av dörren Miljöklass C2 2-radigt vattenbatteri Epoxilackad vit RAL9010 Tryckklass PN16, max 110 C Kapslingsklass IP44 Produkten bedömd i SundaHus Miljödata ACCEPTERAS AV Beskrivning Installation och reglering Indesse industriluftridåer finns i 3 storlekar: 1,65, 2,2 & 2,75m längd (bredd). Beroende på portens bredd eller höjd så väljs lämpligt antal moduler som sammanfogas på plats för att täcka hela öppningen. Max 8m montagehöjd, obegränsad portbredd. Vid vertikalt (stående) enkelmontage max 8m bredd, vid dubbel-sidigt montage max 11m. Indesse har ett speciellt utblåsningsgaller som likriktar luftströmmen (eliminerar turbulens) detta ger en laminär luftström vilket i sin tur borgar för optimal prestanda och luftridåverkan. Utblåsningsöppningen har ett större djup än vanligt vilket ger mer kraft åt luftströmmen. Indesse industriluftridå har ett hölje i elförzinkad pulverlackad plåt, som standard i RAL9010 (vit). På begäran kan Indesse lackeras i valfri kulör (mot pristillägg) för att anpassas till beställarens önskemål. Indesse kan också levereras elförzinkad, utan lackering. Indesse styrs bäst av styrenhet Delta. Se separat info om denna. Indesse kan antingen monteras stående vid sidan av dörren eller hängande ovanför dörren. Flera Indesse kan kopplas ihop till en lång rad, antingen stående eller hängande. I stående kan upp till en 6,6m hög modul skapas. Till Indesse industriluftridåer finns ett antal tillbehör för enkel och stabil montering. Vattenanslutning sker på aggregatets framsida i var sin ända, röranslutning utv. DN25. Använd flexslangar vid anslutning till värmesystemet. Tillse att det finns tillräckligt med utrymme för rör och elinstallationer. Luftridåerna skall anslutas till 230V/1-fas max 16A. Delta styrning väljs i rätt strömstyrka beroende på hur många moduler som skall styras. Komplettera med ventil och magnetkontakt i metall (MK4532). Läs mer om Delta-styrning på vår webbsida: 24 Eveco I Tel I Fax I www. eveco.se

25 Tekniska data Typ RSK Bredd m Effekt kw 80/60-15 C Tryckfall kpa Effekt kw 60/40-15 C Tryckfall kpa Ström A 230/1 Luftmängd m³/h Ljudtryck db(a)¹ Vikt kg VCIN150V2AC , ,6 8 3, VCIN200V2AC , ,2 7 5, VCIN , ,7 5 6, V2AC ¹ Ljudtryck enligt EN ISO på 5m avstånd och riktningsfaktorn Q=2 Tillbehör Art.kod RSK Övrigt Väggkonsol VCIN1HSTE för horisontellt montage RAL9010 Takkonsol VCIN1HSTR för horisontellt montage RAL9010 Takpendelfäste TPF för pendling från tak i gängstång Väggstöd VCIN1VSTE för vertikalt montage RAL9010 Golvfäste VCIN1VZEM för vertikalt montage RAL9010 Golvfäste, vridbar VCIN1VPOD för vertikalt montage RAL9010 Filter EU2 FISAV4G Filterklass G2. 2, 3 eller 4 per ridå Styrning Delta styr RCR222LA Helautomatisk, Modbus Transformator T VA Stegkopplare VRSTVS Max 7,5A 230V Utegivare G Kapslad Dörrkontakt MK Metall Ställdon VSDM3024-3S Snabbt, 24v, 3 punkts Konstantflödesventil TACP DN32 Q= l/s Väggkonsol (sats) VCIN1HSTE0 Består av 1st väggkonsol och två hållare,vcin1hzav0, att fästa på luftridån. Utöver detta behöver man komplettera med mutter och gängad stång i önskad längd. Det krävs 2st för den första luftridån och ytterligare en per luftridå (om de sitter ihop). Lackad i RAL Takkonsol (sats) VCIN1HSTR0 Består av 1st takkonsol och två hållare,vcin1hzav0, att fästa på luftridån. Utöver detta behöver man komplettera med mutter och gängad stång i önskad längd. Det krävs 2st för den första luftridån och ytterligare en per luftridå (om de sitter ihop). Lackad i RAL Vridbart golvfäste VCIN1POD0 Golvfäste som man ställer Indesse på och som medger justering av blåsriktningen 10 i vardera riktningen. Lackad i RAL 9010 Golvfäste fast VCIN1ZEM0 Består av 2st vinkelbeslag som används för att förankra luftridån i golvet. Ej justerbart. Lackad i RAL Väggstöd VCIN1STE0 Konsol som stödjer den vertikalt stående luftridån så att den står stadigt. Fungerar även ihop med justerbart fäste. Lackad i RAL Hållare VCIN1HZAV0 Beslag att fästa på luftridån. Används tex. när man pendlar i gängstång. Krävs 4st per luftridå. 2 stycken ingår i vägg/takkonsol. Lackad i RAL Styrutrustning DELTA Styrningen reglerar luftridåns kraft i förhållande till rådande utomhustemperatur. Justerbara parametrar. Värmeventilen reglerar modulerande. Program för öppen/stängd och spardrift. Sommarförregling och frysskydd. Eveco I Tel I Fax I www. eveco.se 25

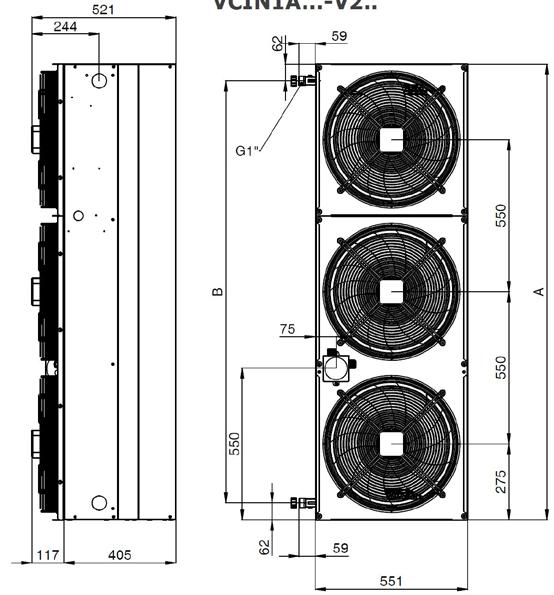

26 Vattenvärmda Måttskiss Indesse VCIN A (mm) B (mm) Eveco I Tel I Fax I www. eveco.se

28 Elvärmda Essensse Elvärmd Essensse är en kompakt och effektiv luftridå som skapar en osynlig dörr av luft och förhindrar att uppvärmd luft lämnar lokalen/öppningen. De små byggmåtten gör att den passar i många applikationer även där det är extra trångt. Bra prestanda och utökad kastlängd för sin storlek tack vare ett speciellt utblåsningsgaller gör att den även klarar krävande situationer. Ett kombinerat insugningsgaller och filter ger bra åtkomligt och enkel rengörning vilket borgar för lång livslängd och bra prestanda. Lämpliga användningsområden är entréer till butiker, kontor och mindre lagerportar. Beskrivning Essensse elvärmda luftridåer består av 3 olika kapacitetsklasser A, B och C. Typ A för montering upp till 2,5 meters höjd. Typ B för montering upp till 3,0 meters höjd. Typ C för montering upp till 3,8 meters höjd. Alla modeller finns i bredderna 1,0, 1,5 och 2,0 meters bredd. Utblåsningsgallret består av ett speciellt Straw System som ger en mera laminär och riktad luftström vilket ger en högre effektivitet och bättre avskärmning än ett traditionellt luftutblås. Det ger också lägre ljudnivå med förbättrad prestanda. Utblåsgallret är också riktningsbart för fininställning av luftströmmen och optimal luftridåverkan. Insugingsgallret består av 3D expanderad metall vilket ger en stor öppningsgrad men som också fungerar som ett effektivt filter och skyddar vattenbatteriet mot nedsmutsning. Installation och reglering Essensse luftridåerna monteras horisontellt, ovanför dörren, i medföljande väggfäste eller i gängstång från taket (4 x 6 mm). Vid montering ovan undertak, som ej är ventilerat, måste ett separat intagsgaller användas. Tillse att det finns tillräckligt med utrymme för rör och elinstallationer. Luftridån skall anslutas till 400V/3N mot inkommande plint. Försedd med 3 hastighetsfläkt. ESSENSSE levereras i SM utförande vilket medger reglering av fläkten i 3 hastigheter men även 2 effektlägen kan väljas på den medföljande reglerpanel. Den kan enkelt kompletteras med termostat (TER-P, SR101) och gränslägesbrytare (GLB). Önskas en mer avancerad styr kan RC2 väljas för automatisk sekventiell styrning. Alla Essensse luftridåer levereras med SM styrning som standard vilket ger möjlighet till 3 fläkthastigheter och 2 olika effektnivåer vilket enkelt ställs in på den medföljande reglerpanelen. Essensse luftridåer är pulverlackerade i RAL9010 (vit) men kan på begäran lackeras i valfri kulör (mot pristillägg). Kapslingsklass IP20. CE-märkta och rekommenderas av Byggvarubedömningen. 28 Eveco I Tel I Fax I www. eveco.se

29 Elvärmda Tekniska data Modell SEG-nr Bredd m Effekt Temp. Höjn. Luftmängd Ljudtryck Ström A kw C m³/h db(a)¹ 400/3N Vikt kg VCEA100G ,0 2,5 7, ,1 15 VCEA150G ,5 4,9 10, ,4 20 VCEA200G ,0 6,0 9, ,3 25 VCEA100E ,0 4,7 14, ,1 15 VCEA150E ,5 7,6 15, ,4 20 VCEA200E ,0 9,5 14, ,1 25 VCEB100G ,0 4,9 10, ,4 16 VCEB150G ,5 7,8 11, ,6 22 VCEB200G ,0 9,7 10, ,6 27 VCEB100E ,0 6,0 12, ,2 16 VCEB150E ,5 10,0 15, ,9 22 VCEB200E ,0 12,6 14, ,6 27 VCEB100F ,0 9,5 21, ,0 16 VCEB150F ,5 15,0 22, ,8 22 VCEB200F ,0 19,3 20, ,3 27 VCEC100G ,0 6,2 7, ,4 24 VCEC150G ,5 10,0 8, ,8 31 VCEC200G ,0 12,5 7, ,4 39 VCEC100E ,0 9,5 10, ,9 24 VCEC150E ,5 15,0 12, ,9 31 VCEC200E ,0 19,2 10, ,7 39 ¹ Ljudtrycksnivå vid 5 m avstånd, Q=2, 200m² Sabine vid max luftmängd Tillbehör Art. kod SEG-nr Dörrkontakt metall, magnet. 12 V MK4532* Dörrkontakt plast, magnet. 12 V DK-1* Bimetalltermostat IP20 TER-P* Kapslad termostat med invändigt vred SR101i* Reglercentral RC2* * Lagerfört VCE-A VCE-B VCE-C Luftprofil 1 3,7 Luftprofil 1 5,3 Luftprofil 6,7 1 5,3 2 3,1 2 3,7 2 4,8 3,7 2,5 3 2,9 2,3 3 2,9 3 3,82,9 4 2,4 4 3,2 2,4 Eveco I Tel I Fax I www. eveco.se 29

30 3 2 Area Top for cover connecting the regulation module Elvärmda 4 3 Suction Area cover for connecting the regulation module 5 4 Connection Suction cover for water heat exchanger (only on water 5 versions) Connection for water heat exchanger (only on water 6 Side versions) cover (attached magnetically) Måttskiss Essensse 6 Side cover (attached magnetically) 3 2 Bereich Obere für Abdeckung den Anschluss des Reglungsmoduls 4 3 Saugabdeckung Bereich für den Anschluss des Reglungsmoduls 5 4 Anschluss Saugabdeckung für den Wasserwärmeaustauscher (nur an 5 Wasserversionen) Anschluss für den Wasserwärmeaustauscher (nur an 6 Seitenabdeckung Wasserversionen) (magnetisch befestigt) 6 Seitenabdeckung (magnetisch befestigt) Dimensioner DIMENSIONS ABMESSUNGEN E DIMENSIONS H H E ABMESSUNGEN I I G G D VCE A = 175 VCE B = 189 VCE C = 250 D F F A A C VCE A C= 347 VCE B = 381 VCE C = 441 B B Monteringskonsol 2. Täckplåt övre 3. Kopplingsutrymme 4. Insugsgaller 5. Vattenanslutning (finns ej på elvärmda) 6. Sidoplåt A B H I VCE-A-100V VCE-A-150V VCE-A-200V VCE-B-100V VCE-B-150V VCE-B-200V VCE-C-100V VCE-C-150V VCE-C-200V Eveco I Tel I Fax I www. eveco.se

31 Elvärmda Anteckningar Eveco I Tel I Fax I www. eveco.se 31

32 Elvärmda Standesse Elvärmd Standesse är en mångsidig, effektiv och kraftfull luftridå för klimatseparation av två olika klimatzoner. Den skapar en osynlig dörr av luft och förhindrar att uppvärmd luft lämnar lokalen/öppningen. Tack vare sin mångsidighet och det stora urvalet av storlekar finns det alltid en variant som passar kundens behov. Standesse är frihängande för horisontellt montage. Ett kombinerat insugningsgaller och filter ger bra åtkomligt och enkel rengörning vilket borgar för lång livslängd och bra prestanda. Lämplig för alla applikationer där en effektiv och snygg luftridå behövs. Butiker, offentliga byggnader, idrottshallar/arenor, tunnelbanestationer, resecentrum, industriportar och köpcentra är vanliga användningsområden. Beskrivning Standesse elvärmda luftridåer består av 3 olika kapacitetsklasser A, B och C. Typ A för montering upp till 2,8 meters höjd. Typ B för montering upp till 3,5 meters höjd. Typ C för montering upp till 4,2 meters höjd. Alla modeller finns i 1.0, 1.5, 2.0 och 2.5 meters bredd. Standesse har ett justerbart utblåsgaller i aluminium för optimal prestanda och luftridåverkan. Dessa kan finjusteras för optimal luftström. Aggregaten är utrustade med ett kombinerat insugingsgaller och filter 2 in 1. Det består av 3D expanderad metall vilket ger en stor öppningsgrad men som också fungerar som ett effektivt filter, lätt rengörningsbart och skyddar även elelement och fläktar mot nedsmutsning. Standesse har ett chassi och hölje i varmgalvaniserad plåt som sedan också är pulverlackerat som standard i RAL9010 (vit). På begäran kan Standesse lackeras i valfri kulör (mot pristillägg) för att anpassas till beställarens önskemål. Invändigt finns ljuddämpande material för att få en luftridå med så låg ljudnivå som möjligt. Det finns ett stort urval av styrningar till Standesse och dessa dockas enkelt in i luftridån med färdigt kablage. Se Installation och reglering för mer information. Installation och reglering Standesse luftridåer monteras antingen horisontellt ovanför dörren i tak eller väggkonsoler (tillbehör), alternativt pendlas i 8mm gängstång från taket. Vid montering ovan undertak, som ej är ventilerat, måste ett separat intagsgaller användas. Elanslutning sker på vänstersida framifrån sett. Tillse att det finns tillräcklig med utrymme för elinstallationer. Luftridåerna skall anslutas till 400V/3-fas. Reglerbox måste väljas till och dockas enkelt in i aggregatet. Välj SM utförande för manuell reglering av fläkten i 3 hastigheter och 2 olika effektnivåer vilket enkelt ställs in på den medföljande reglerpanelen. Den kan enkelt kompletteras med termostat (TER-P el. SR101) och gränslägesbrytare (GLB) för enklare styr. Välj RC2 utförande för automatisk sekventiell styrning där flera enheter kan dockas samman och styras av en gemensam reglerpanel (magnetkontakt väljs separat). Välj DA utförande för helautomatisk styrning med utomhusgivare och ModBus anslutning (magnetkontakt väljs separat). Kapslingsklass IP20. CE-märkta och rekommenderas av Byggvarubedömningen. 32 Eveco I Tel I Fax I www. eveco.se

33 Elvärmda Tekniska data Modell Effekt kw Temp. höjning C Ström A 400/3N Luftmängd m³/h Ljudtryck db(a) VCS4A-10E 9,5 14,5 14, ,6/45,5 43 VCS4A-15E 15 15,7 23, ,4/47,5 61 VCS4A-20E 19 15,3 29, ,0/48,3 78 VCS4A-25E 24,5 16,2 38, ,9/48,9 96 VCS4B-10E 9,5 13,2 16, ,8/52,1 46 VCS4B-15E 15 13,4 25, ,0/54,5 63 VCS4B-20E 19 12,5 32, ,4/55,3 81 VCS4B-25E 24,5 13,5 41, ,4/56,3 99 VCS4C-10E 9,5 10,1 17, ,7/55,6 53 VCS4C-15E 15 11,0 26, ,1/55,8 68 VCS4C-20E 19 11,2 33, ,2/56,0 86 VCS4C-25E 24,5 12,1 42, ,2/56,6 110 Vikt kg Tillbehör Art. kod Reglerbox VCS-R-SM-E Reglerpanel SM, Reglerbox VCS-R-DA-E Temperatur och dörraut. Reglercentral RC2 Sekventiell styrutrustning Väggkonsol VCS4-KONZ-STE Takkonsol VCS4-KONZ-STR Takpendelfäste TPF8 L=1000 mm Dörrkontakt DK-1 12V, plast Kapslad termostat SR101i IP 54, Invändigt vred Termostat TER-P IP 20, Utvändigt vred VCS-A VCS-B VCS-C Luftprofil Luftprofil Luftprofil 1 4,0 1 4,9 1 5,7 2 3,1 2 3,7 2 4,1 3 2,8 3 3,1 3 3,5 4 2,3 4 2,9 4 3,2 5 3,0 Eveco I Tel I Fax I www. eveco.se 33

34 Elvärmda Måttskiss Standesse A 334 B A B VCS4x - 10E VCS4x - 15E VCS4x - 20E VCS4x - 25E Eveco I Tel I Fax I www. eveco.se

36 Elvärmda Finesse Elvärmd Finesse är en mångsidig, effektiv och kraftfull luftridå för klimatseparation av två olika klimatzoner. Den skapar en osynlig dörr av luft och förhindrar att uppvärmd luft lämnar lokalen/öppningen. Tack vare sin mångsidighet och det stora urvalet av storlekar finns det alltid en variant som passar kundens behov. Finesse är en inbyggnadsmodell för horisontellt montage. Ett kombinerat insugningsgaller och filter ger bra åtkomligt och enkel rengöring vilket borgar för lång livslängd och bra prestanda. Lämplig för alla applikationer där en effektiv och diskret luftridå behövs. Butiker, offentliga byggnader, idrottshallar/arenor, tunnelbanestationer, resecentrum, industriportar och köpcentra är vanliga användningsområden. Beskrivning Finesse vattenvärmda luftridåer består av 2 olika kapacitetsklasser B och C. Typ B för montering upp till 3,5 meters höjd. Typ C för montering upp till 4,2 meters höjd. Alla modeller finns i 1.0, 1.5, 2.0 och 2.5 meters bredd. Finesse har ett justerbart utblåsgaller i aluminium för optimal prestanda och luftridåverkan. Dessa kan finjusteras för rätt uppnå rätt luftström. Aggregaten är utrustade med ett kombinerat insugningsgaller och filter 2 in 1. Det består av 3D expanderad metall vilket ger en stor öppningsgrad men som också fungerar som ett effektivt filter, lätt rengöringsbart och skyddar även vattenbatteriet mot nedsmutsning. Installation och reglering Luftridån fälls in i undertak och hängs i väggkonsoler (tillbehör), alternativt pendlas från tak i 8 mm gängstång Anslutning med 400V/3. Försedd med 3 hastighetsfläkt. Reglerbox måste väljas till och dockas enkelt in i aggregatet. Finesse måste kompletteras med en reglermodul: SM för manuell reglering eller DA för automatisk styrning som även kan anslutas till ModBus. SM kan kompletteras med separat RC2 styrenhet för automatisk sekvensiell styrning. Finesse har ett chassi och hölje i varmgalvaniserad plåt som sedan också är pulverlackerat som standard i RAL9010 (vit). På begäran kan Finesse lackeras i valfri kulör (mot pristillägg) för att anpassas till beställarens önskemål. Invändigt finns ljuddämpande material för att få en luftridå med så låg ljudnivå som möjligt. Det finns ett stort urval av styrningar till Finesse och dessa dockas enkelt in i luftridån med färdigt kablage. Se Installation och reglering för mer information. Kapslingsklass IP20. CE-märkta och rekommenderas av Byggvarubedömningen. 36 Eveco I Tel I Fax I www. eveco.se

37 Elvärmda Tekniska data TYP Luftmängd m³/h Ljudnivå db(a)¹ Effekt kw Ström, A Vikt, kg max med min max med min VCF-B-100-E ,6 15,50 40 VCF-B-150-E ,5 25,21 55 VCF-B-200-E ,2 31,38 71 VCF-B-250-E ,7 41,16 85 VCF-C-100-E ,6 17,95 44 VCF-C-150-E ,0 27,26 60 VCF-C-200-E ,5 34,35 74 VCF-C-250-E ,5 42,81 90 ¹ Ljudtryck vid 5 m avstånd, Q=2, 200m² Sabine Tillbehör Reglerbox VCS-R-SM-E Reglerpanel SM, Reglerbox VCS-R-DA-E Temperatur och dörraut. Reglercentral RC2 Används ihop med VCS-R-SM-E Väggkonsol VCS4-KONZ-STE Takkonsol VCS4-KONZ-STR Takpendelfäste TPF8 L=1000 mm Dörrkontakt DK-1 Kapslad termostat SR101i IP 54, Invändigt vred VCF-B VCF-C Luftprofil Luftprofil 1 5,4 1 6,6 2 3,9 2 5,0 3 3,3 3 4,1 4 3,0 4 3,4 5 2,6 5 2,9 Eveco I Tel I Fax I www. eveco.se 37

38 Power supply cable plug Elvärmda Power supply connectors and fusse location Control modul socket Inlet face cover Outlet grid Måttskiss Finesse Stecker Stromversorgungskabel Stromversorgungsanschlüsse und Position der Sicherungen Buchse für Steuerungsmodul Vordere Einlassabdeckung Auslassgitter Dimensioner DIMENSIONS ABMESSUNGEN A ,6 638,5 596,5 250 B C 299,3 304,1 1.Fästen för upphängning 2. Vattenanslutning 3/4" (finns ej på elvärmda) 3. El-anslutning 4. El-plintar och säkringar 5. Plats för reglerbox 6. Insugningsgaller 7. Utblåsgaller Luftridåmodell A Upphängning B Inre rambredd C Yttre rambredd VCFx100X VCFx150X VCFx200X VCFx250X Eveco I Tel I Fax I www. eveco.se

40 Elvärmda Venesse Elvärmd Venesse är en designluftridå för vertikalt montage. Utformad för att enkelt och snyggt kunna placeras vid sidan av entrén. Effektiv klimatseparation av två olika klimatzoner. Genom sin design och extra ljudabsorbenter har den mycket låg ljudnivå jämfört med konkurrenterna. Butiker, offentliga byggnader, mataffärer och köpcentra är vanliga användningsområden. Beskrivning Venesse designluftridå finns i kapacitetsklass B. Typ B för montering upp till 7 meters bredd vid enkel instalaltion och upp till 11 meter vid dubbelmontage. Venesse finns i 2.5 meters höjd. Venesse har ett justerbart utblåsgaller i aluminium för optimal prestanda och luftridåverkan. Dessa kan finjusteras för optimal luftström. Luftridån är symetriskt utformat och har insuget bakåt och utblåset rakt framåt vilket medger montage nära väggen. Invändigt finns ljuddämpande material för att få en luftridå med så låg ljudnivå som möjligt. Venesse har ett chassi och hölje i varmgalvaniserad plåt som sedan också är pulverlackerat som standard i RAL9010 (vit). På begäran kan Venesse lackeras i valfri kulör (mot pristillägg) för att anpassas till beställarens önskemål. Utöver lackade versioner erbjuds Venesse i polerat och borstat rostfritt. Installation och reglering Venesse luftridå monteras vertikalt vid sidan av dörren med hjälp av den medföljande montagekonsolen. Luftridån är vändbar och kan därför monteras på valfri sida av dörren eller vid breda öppningar på båda sidor. Som tillbehör finns ett påkörningsskydd PKS. Elanslutning kan ske både under och ovanifrån dolt innaför serviceluckan. Tillse att det finns tillräcklig med utrymme för elinstallationer och service. Luftridåerna skall anslutas till 400V/3-fas. DM reglering ingår som standard för manuell reglering av fläkten i 3 hastigheter med den medföljande reglerpanel. Den kan enkelt kompletteras med termostat (TER-P el. SR101) eller gränslägesbrytare (GLB) för enklare styr. Det finns ett stort urval av styrningar till Venesse, se installation och reglering för mer infromation. Kapslingsklass IP20. CE-märkta. 40 Eveco I Tel I Fax I www. eveco.se

41 Elvärmda Tekniska data Modell Elvärmda Effekt kw Temperaturhöjning C Ström A Luftmängd¹ m²/h Lufttryck² db (A) Vikt kg VCVB-25E 13/ ,5 103 VCVB-25F 18/ , ,5 103 Tillbehör Dörrkontakt metall, magnet. 12 V MK4532 Kapslad termostat med invändigt vred SR101i Dörrkontakt plast, magnet. 12 V DK-1 Kopplingsur TU Påkörningsskydd PKS 1) Luftmängden regleras i 3 steg 2) Vid 3 meters avstånd Eveco I Tel I Fax I www. eveco.se 41

42 Elvärmda Måttskiss Venesse i Inlet and outlet Installationsutrymme of water coil 3/4" 42 Eveco I Tel I Fax I www. eveco.se

44 Elvärmda Comtesse Elvärmd Comtesse är en designluftridå som pendlas ned ovanför dörren för klimatspearation av två olika klimatzoner. Den skapar en osynlig dörr av luft och förhindrar att uppvärmd luft lämnar lokalen/öppningen. Tack vare sin design tål den att installeras även i de mest krävande entréer. Lämplig för alla applikationer där en effektiv, snygg och designad luftridå behövs. Butiker, banker, offentliga byggnader, universitet/ skolor och köpcentra är vanliga användningsområden. Beskrivning Comtesse designluftridå finns i kapacitetsklass C. Typ C för montering upp till 4,2 meters höjd. Alla modeller finns i 1.0, 1.5 och 2.0 meters bredd. Comtesse har ett justerbart utblåsgaller i aluminium för optimal prestanda och luftridåverkan. Dessa kan finjusteras för optimal luftström. Aggregaten är utrustade med ett insugingsgaller som är lätt rengörningsbart och skyddar även fläktarn mot nedsmutsning. Integrerad belysning skapar en stämningshöjare och ger ett förstärkt intryck till designen. Comtesse har ett chassi och hölje i varmgalvaniserad plåt som sedan är pulverlackerad. Finns som standard i färgerna silvermetallic och gråmetallic. På begäran kan Comtesse lackeras i valfri kulör (mot pristillägg) för att anpassas till beställarens önskemål. Det finns ett stort urval av styrningar till Comtesse. Se Installation och reglering för mer information. Kapslingsklass IP20. CE-märkta Installation och reglering Comtesse luftridåer pendlas ner från tak i sin specialpendel (tillbehör). Pendeln finns i flera olika längder (1, 1.5 och 2m) och två pendlar kan kombineras för att få andra längder, alternativt kapas och anpassas på plats. Pendeln är lackerad i samma kulör som luftridån och döljer såväl el som vattenanslutnignar. Tillse att det finns tillräcklig med utrymme för rör och elinstallationer. Luftridåerna skall anslutas till 400V/3N. Elvärmd Comtesse levereras med integrerat styrsystem "Comfort" med reglerpanel och 5m kommunikationskabel. Med detta styrsystem regleras fläkthastighet och värme automatiskt, med hjälp av dörrkontakt, ute- och rumsgivare (ingår). Den har också en ingång för extern timer som kan slå på av, samt en filtertimer. Systemet stödjer master/slav koppling av upp till 6 enheter. Om så önskas kan luftridån köras i manuellt läge. 44 Eveco I Tel I Fax I www. eveco.se

45 Elvärmda Tekniska data Modell Effekt kw Ström A 400V/3 Luftmängd 1 m³/h Ljudtryck² db(a) VCC-10E 9,5 14, VCC-15E 15 23, VCC-20E 14 29, Vikt kg Tillbehör Art. kod Tillbehör Art. kod RSK/SEG-nr Takkonsoll VCC-DR-10-0 Takkonsoll VCC-DR-15-0 Dörrkontakt plast, magnet.12 V DK-1* Takkonsoll VCC-DR-20-0 Dörrkontakt metall, magnet. 12 V MK4532* ) Luftmängden regleras i 3 steg 2) Vid 3 meters avstånd Eveco I Tel I Fax I www. eveco.se 45

46 Elvärmda Måttskiss Comtesse 1050 (1600,2030) 220 4xM Dimensioner takkonsol x (1500,2000) 46 Eveco I Tel I Fax I www. eveco.se

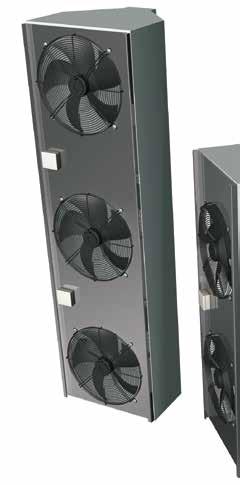

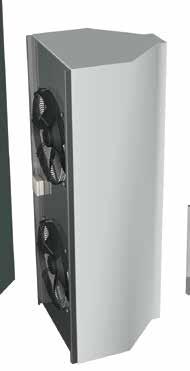

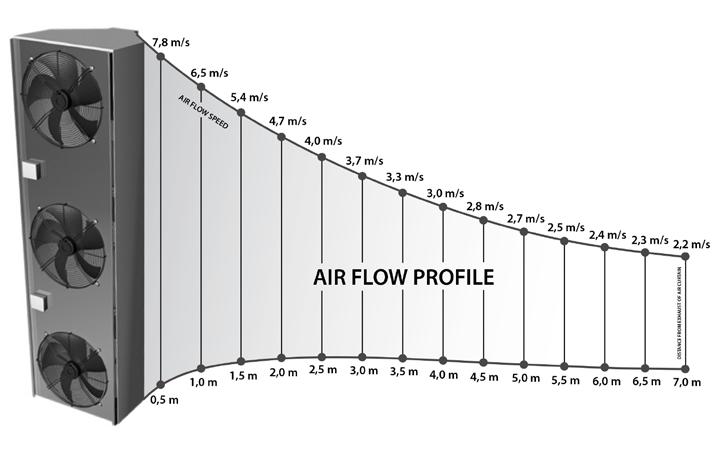

48 Elvärmda Indesse Elvärmd Indesse är en kraftfull industriluftridå för klimatseparation av två olika klimatzoner. Den skapar en osynlig dörr av luft och förhindrar att uppvärmd luft lämnar lokalen/öppningen. Tack vare sin prestanda fungerar Indesse i de flesta industriapplikationer. Indesse är frihängande/fristående och kan användas för horisontellt eller vertikalt montage. Tack vare utformningen av fläktarna så krävs minimalt underhåll vilket borgar för lång livslängd och bra prestanda. Lämplig för alla applikationer där en effektiv och kraftfull industriluftridå behövs. Industriportar, bilhallar, verkstäder, garage och tvätthallar är vanliga användningsområden. Beskrivning Indesse elvärmda industriluftridåer finns 0.55, 1.5, 2.0 meters moduler. Beroende på portens bredd eller höjd så väljs lämpligt antal moduler som sammanfogas på plats för att täcka hela öppningen. Max montagehöjd 8 meter, max bredd vid dubbelmontage 11 meter. Indesse har ett fast utblåsningsgaller i aluminium för optimal prestanda och luftridåverkan. Tack vare sin höga luftmängd så har utblåset ett större djup än vanligt och ger mera kraft åt luftströmmen. Indesse industriluftridå har ett chassi och hölje i prelackerad plåt, som standard i RAL9010 (vit). På begäran kan Indesse lackeras i valfri kulör (mot pristillägg) för att anpassas till beställarens önskemål. Se Installation och reglering för mer information. Kapslingsklass IP20. CE-märkta. Installation och reglering Indesse industriluftridåer kan monteras horisontellt ovanför porten i takkonsoler VCP-DH-01 (tillbehör). Alternativt kan Indesse också monteras stående vertikalt vid sidan om öppningen, använd VCP-DK-01 (tillbehör) istället. Om flera aggregat monteras stående på varandra, använd de medföljande stålstagen för att sätta samman flera moduler, se till att pelaren är stadig och vid behov gör förankringar mot vägg eller annan fast struktur. Till elvärmda Indesse så finns ett färdigt styr koncept; VCP-EL, beroende på antalet moduler (total effekt) så väljs motsvarande styrskåp. Elanslutning sker till styrcentral VCP-EL (400/3N) som i sin tur matar ut till 5-stegstransformator, fläktar och värmebatterier. Luftridå VCP och reglercentral VCP-EL skall kompletteras med 5-stegstrafo (VRDT-) och 2st 1-stegs (SR101I) samt magnetkontakt i metall (MK4532). 48 Eveco I Tel I Fax I www. eveco.se

49 Elvärmda Tekniska data Typ SEG Effekt¹) kw Effekt²) kw Luftmängd m³/h Ljudtryck¹ db (A) VCP EO 6,0 4, ,55 9,7 23 VCP EO 12,0 4, ,50 19,3 50 VCP EO 18,0 4, ,00 29,0 66 Längd m Ström A Vikt kg Tillbehör Art.kod SEG Tillbehör Art.kod SEG Takkonsol för Indesse VCP-DH-01 Väggkonsol för vertikalt montage VCP-DK-01 Varvtalstrafo 4A VRDT4 Dörrkontakt metal magnet 12V MK4532 Varvtalstrafo 6A VRDT6 Kapslad termostat IP54 SR101I Varvtalstrafo 8A VRDT8 Elcentral 2x2 m VCP-EL2 FRDM Elcentral 3x1,5 m VCP-EL3 FRDM 1) Vid max fläkthastighet Eveco I Tel I Fax I www. eveco.se 49

50 Elvärmda Måttskiss Indesse VCP VCP ,5 (71,5 u M200) Your partner in ventilation INDESSE VCP Fig. 1 VCP module - warm water / hot water Abb. 1 Warmwasser/Heißwassermodul VCP Fig. 2 VCP module - Abb. 2 Modul VCP m VCP Terminal board Klemmenleiste Fig. 3 VCP module - Abb. 3 Modul VCP m tauscher und Frostschutz Eveco I Tel I Fax I www. eveco.se

52 Ovärmda Essensse Ovärmd Essensse är en kompakt och effektiv luftridå som skapar en osynlig dörr av luft och förhindrar att uppvärmd luft lämnar lokalen/öppningen. De små byggmåtten gör att den passar i många applikationer även där det är extra trångt. Bra prestanda och utökad kastlängd för sin storlek tack vare ett speciellt utblåsningsgaller gör att den även klarar krävande situationer. Ett kombinerat insugningsgaller och filter ger bra åtkomligt och enkel rengörning vilket borgar för lång livslängd och bra prestanda. Lämpliga användningsområden är entréer till butiker, kontor och mindre lagerportar. Beskrivning Essensse ovärmda luftridåer består av 3 olika kapacitetsklasser A, B och C. Typ A för montering upp till 2,5 meters höjd. Typ B för montering upp till 3,0 meters höjd. Typ C för montering upp till 3,8 meters höjd. Alla modeller finns i bredderna 1,0, 1,5 och 2,0 meters bredd. Utblåsningsgallret består av ett speciellt Straw System som ger en mera laminär och riktad luftström vilket ger en högre effektivitet och bättre avskärmning än ett traditionellt luftutblås. Det ger också lägre ljudnivå med förbättrad prestanda. Utblåsgallret är också riktningsbart för fininställning av luftströmmen och optimal luftridåverkan. Insugingsgallret består av 3D expanderad metall vilket ger en stor öppningsgrad men som också fungerar som ett effektivt filter och skyddar vattenbatteriet mot nedsmutsning. Installation och reglering Essensse luftridåerna monteras horisontellt, ovanför dörren, i medföljande väggfäste eller i gängstång från taket (4 x 6 mm). Vid montering ovan undertak, som ej är ventilerat, måste ett separat intagsgaller användas. Tillse att det finns tillräckligt med utrymme för elinstallationer. Luftridån skall anslutas till 230V/1 max 10A mot inkommande plint. Försedd med 3 hastighetsfläkt. ESSENSSE levereras i SM utförande vilket medger reglering av fläkten i 3 hastigheter på den medföljande reglerpanel. Den kan enkelt kompletteras med gränslägesbrytare (GLB). Alla Essensse luftridåer levereras med SM styrning som standard vilket ger möjlighet till 3 fläkthastigheter vilket enkelt ställs in på den medföljande reglerpanelen. Essensse luftridåer är pulverlackerade i RAL9010 (vit) men kan på begäran lackeras i valfri kulör (mot pristillägg). Kapslingsklass IP20. CE-märkta och rekommenderas av Byggvarubedömningen. 52 Eveco I Tel I Fax I www. eveco.se

53 Ovärmda Tekniska data Modell Bredd m Luftmängd m³/h Ljudtryck db(a)¹ Ström A 230/1 Vikt kg VCEA100S 1, ,3 14 VCEA150S 1, ,4 18 VCEA200S 2, ,5 23 VCEB100S 1, ,6 15 VCEB150S 1, ,7 20 VCEB200S 2, ,8 24 VCEC100S 1, ,3 23 VCEC150S 1, ,9 29 VCEC200S 2, ,6 37 ¹ Ljudtrycksnivå vid 5 m avstånd, Q=2, 200m² Sabine vid max luftmängd Tillbehör Dörrbrytare Art.kod GLB VCE-A VCE-B VCE-C Luftprofil 1 3,7 Luftprofil 1 5,3 Luftprofil 6,7 1 5,3 2 3,1 2 3,7 2 4,8 3,7 2,5 3 2,9 2,3 3 2,9 3 3,82,9 4 2,4 4 3,2 2,4 Eveco I Tel I Fax I www. eveco.se 53

54 3 2 Area Top for cover connecting the regulation module Ovärmda 4 3 Suction Area for cover connecting the regulation module 5 4 Connection Suction cover for water heat exchanger (only on water 5 versions) Connection for water heat exchanger (only on water 6 Side versions) cover (attached magnetically) Måttskiss Essensse 6 Side cover (attached magnetically) 3 2 Bereich Obere für Abdeckung den Anschluss des Reglungsmoduls 4 3 Saugabdeckung Bereich für den Anschluss des Reglungsmoduls 5 4 Anschluss Saugabdeckung für den Wasserwärmeaustauscher (nur an 5 Wasserversionen) Anschluss für den Wasserwärmeaustauscher (nur an 6 Seitenabdeckung Wasserversionen) (magnetisch befestigt) 6 Seitenabdeckung (magnetisch befestigt) Dimensioner DIMENSIONS DIMENSIONS H E H E G G ABMESSUNGEN ABMESSUNGEN I I VCE A = 175 D VCE B = 189 VCE C = 250 D F F A A C VCE A C= 347 VCE B = 381 VCE C = 441 B B Monteringskonsol 2. Täckplåt övre 3. Kopplingsutrymme 4. Insugsgaller 5. Vattenanslutning (finns ej på ovärmmda) 6. Sidoplåt A B H I VCE-A-100V VCE-A-150V VCE-A-200V VCE-B-100V VCE-B-150V VCE-B-200V VCE-C-100V VCE-C-150V VCE-C-200V Eveco I Tel I Fax I www. eveco.se

55 Ovärmda Anteckningar Eveco I Tel I Fax I www. eveco.se 55

56 Ovärmda Standesse Ovärmd Standesse är en mångsidig, effektiv och kraftfull luftridå för klimatseparation av två olika klimatzoner. Den skapar en osynlig dörr av luft och förhindrar att uppvärmd luft lämnar lokalen/öppningen. Tack vare sin mångsidighet och det stora urvalet av storlekar finns det alltid en variant som passar kundens behov. Standesse är frihängande/fristående och finns för horisontellt eller vertikalt montage. Ett kombinerat insugningsgaller och filter ger bra åtkomligt och enkel rengörning vilket borgar för lång livslängd och bra prestanda. Lämplig för alla applikationer där en effektiv och snygg luftridå behövs. Butiker, offentliga byggnader, idrottshallar/arenor, tunnelbanestationer, resecentrum, industriportar och köpcentra är vanliga användningsområden. Beskrivning Standesse ovärmda luftridåer består av 3 olika kapacitetsklasser A, B och C. Typ A för montering upp till 2,8 meters höjd. Typ B för montering upp till 3,5 meters höjd. Typ C för montering upp till 4,2 meters höjd. Alla modeller finns i 1.0, 1.5, 2.0 och 2.5 meters bredd. I vertikalt utförande rekommenderar vi upp till max 5 meters bredd med aggregat på bägge sidor. Max 2 enheter får ställas på varandra. Standesse har ett justerbart utblåsgaller i aluminium för optimal prestanda och luftridåverkan. Dessa kan finjusteras för optimal luftström. Aggregaten är utrustade med ett kombinerat insugingsgaller och filter 2 in 1. Det består av 3D expanderad metall vilket ger en stor öppningsgrad men som också fungerar som ett effektivt filter, lätt rengörningsbart och skyddar även vattenbatteriet mot nedsmutsning. Standesse har ett chassi och hölje i varmgalvaniserad plåt som sedan också är pulverlackerat som standard i RAL9010 (vit). På begäran kan Standesse lackeras i valfri kulör (mot pristillägg) för att anpassas till beställarens önskemål. Invändigt finns ljuddämpande material för att få en luftridå med så låg ljudnivå som möjligt. Installation och reglering Standesse luftridåer monteras antingen horisontellt ovanför dörren i tak eller väggkonsoler (tillbehör), alternativt pendlas i 8mm gängstång från taket. Vid montering ovan undertak, som ej är ventilerat, måste ett separat intagsgaller användas. Alternativt kan Standesse också monteras stående vertikalt vid sidan om öppningen, använd avsedda tillbehör för detta. Elanslutning sker på vänstersida framifrån sett. Tillse att det finns tillräcklig med utrymme för elinstallationer. Luftridåerna skall anslutas till 230V/1-fas max 10A. Reglerbox måste väljas till och dockas enkelt in i aggregatet. Välj SM utförande för manuell reglering av fläkten i 3 hastigheter med medföljande reglerpanel eller DM för elektronisk reglering med trådlös manöverpanel. Båda kan enkelt kompletteras med gränslägesbrytare (GLB) för SM och DK-1 för DM. Det finns ett stort urval av styrningar till Standesse och dessa dockas enkelt in i luftridån med färdigt kablage. Se Installation och reglering för mer information. Kapslingsklass IP20. CE-märkta och rekommenderas av Byggvarubedömningen. 56 Eveco I Tel I Fax I www. eveco.se

57 Ovärmda Tekniska data Modell Bredd m Ström A 230V/1 Luftmängd m³/h Ljudtryck db(a) VCS4B-10S 1,0 2, ,8/52,1 42 VCS4B-15S 1,5 3, ,0/54,5 59 VCS4B-20S 2,0 4, ,4/55,3 76 VCS4B-25S 2,5 5, ,4/56,3 93 VCS4C-10S 1,0 3, ,7/55,6 48 VCS4C-15S 1,5 4, ,1/55,8 64 VCS4C-20S 2,0 5, ,2/56,0 80 VCS4C-25S 2,5 6, ,2/56,6 98 Vikt kg Tillbehör Art. kod Beskrivning Reglerbox VCS-R-SM-S Reglerpanel SM, Reglerbox VCS-R-DM-S Temperatur och dörraut. Väggkonsol VCS4-KONZ-STE Takkonsol VCS4-KONZ-STR Takpendelfäste TPF8 L=1000 mm Dörrkontakt DK-1 VCS-A VCS-B VCS-C Luftprofil Luftprofil Luftprofil 1 4,0 1 4,9 1 5,7 2 3,1 2 3,7 2 4,1 3 2,8 3 3,1 3 3,5 4 2,3 4 2,9 4 3,2 5 3,0 Eveco I Tel I Fax I www. eveco.se 57

58 Ovärmda Måttskiss Standesse A 334 B A B VCS4x - 10E VCS4x - 15E VCS4x - 20E VCS4x - 25E Eveco I Tel I Fax I www. eveco.se

60 Ovärmda Finesse Ovärmd Finesse är en mångsidig, effektiv och kraftfull luftridå för klimatseparation av två olika klimatzoner. Den skapar en osynlig dörr av luft och förhindrar att uppvärmd luft lämnar lokalen/öppningen. Tack vare sin mångsidighet och det stora urvalet av storlekar finns det alltid en variant som passar kundens behov. Finesse är en inbyggnadsmodell för horisontellt montage. Ett kombinerat insugningsgaller och filter ger bra åtkomligt och enkel rengöring vilket borgar för lång livslängd och bra prestanda. Lämplig för alla applikationer där en effektiv och diskret luftridå behövs. Butiker, offentliga byggnader, idrottshallar/arenor, tunnelbanestationer, resecentrum, industriportar och köpcentra är vanliga användningsområden. Beskrivning Finesse vattenvärmda luftridåer består av 2 olika kapacitetsklasser B och C. Typ B för montering upp till 3,5 meters höjd. Typ C för montering upp till 4,2 meters höjd. Alla modeller finns i 1.0, 1.5, 2.0 och 2.5 meters bredd. Finesse har ett justerbart utblåsgaller i aluminium för optimal prestanda och luftridåverkan. Dessa kan finjusteras för rätt uppnå rätt luftström. Aggregaten är utrustade med ett kombinerat insugningsgaller och filter 2 in 1. Det består av 3D expanderad metall vilket ger en stor öppningsgrad men som också fungerar som ett effektivt filter, lätt rengöringsbart och skyddar även vattenbatteriet mot nedsmutsning. Installation och reglering Luftridån fälls in i undertak och hängs i väggkonsoler (tillbehör), alternativt pendlas från tak i 8 mm gängstång Anslutning med 230V/1 fas. Försedd med 3 hastighetsfläkt. Reglerbox måste väljas till och dockas enkelt in i aggregatet. Välj mellan SM för manuell reglering, eller DM för automatisk styrning med dörrkontakt. Finesse har ett chassi och hölje i varmgalvaniserad plåt som sedan också är pulverlackerat som standard i RAL9010 (vit). På begäran kan Finesse lackeras i valfri kulör (mot pristillägg) för att anpassas till beställarens önskemål. Invändigt finns ljuddämpande material för att få en luftridå med så låg ljudnivå som möjligt. Det finns ett stort urval av styrningar till Finesse och dessa dockas enkelt in i luftridån med färdigt kablage. Se Installation och reglering för mer information. Kapslingsklass IP20. CE-märkta och rekommenderas av Byggvarubedömningen. 60 Eveco I Tel I Fax I www. eveco.se

61 Ovärmda Tekniska data TYP Bredd m Luftmängd m³/h Ljudnivå* db(a) Ström A Vikt kg max med min max med min VCF-B-100-S 1, ,2 38 VCF-B-150-S 1, ,4 51 VCF-B-200-S 2, ,2 66 VCF-B-250-S 2, ,4 80 VCF-C-100-S 1, ,9 42 VCF-C-150-S 1, ,2 56 VCF-C-200-S 2, ,7 71 VCF-C-250-S 2, ,9 84 ¹Ljudtryck vid 5 m avstånd, Q=2, 200m² Sabine Tillbehör Art. kod Reglerbox VCS-R-SM-S Reglerpanel SM, Reglerbox VCS-R-DM-S Fläkt på/av med dörrkontakt Väggkonsol VCS4-KONZ-STE Takkonsol VCS4-KONZ-STR Takpendelfäste TPF8 L=1000 mm Dörrkontakt DK-1 Dörrbrytare GLB VCF-B VCF-C Luftprofil Luftprofil 1 5,4 1 6,6 2 3,9 2 5,0 3 3,3 3 4,1 4 3,0 4 3,4 5 2,6 5 2,9 Eveco I Tel I Fax I www. eveco.se 61

62 Power supply cable plug Ovärmda Power supply connectors and fusse location Control modul socket Inlet face cover Outlet grid Måttskiss Finesse Stecker Stromversorgungskabel Stromversorgungsanschlüsse und Position der Sicherungen Buchse für Steuerungsmodul Vordere Einlassabdeckung Auslassgitter Dimensioner DIMENSIONS ABMESSUNGEN A ,6 638,5 596,5 250 B C 299,3 304,1 1. Fästen för upphängning 2. Vattenanslutning 3/4" 3. El-anslutning 4. El-plintar och säkringar 5. Plats för reglerbox 6. Frontplåt 7. Utblåsgaller Luftridåmodell A Upphängning B Inre rambredd C Yttre rambredd VCFx100X VCFx150X VCFx200X VCFx250X Eveco I Tel I Fax I www. eveco.se

64 Ovärmda Venesse Ovärmd Venesse är en designluftridå för vertikalt montage. Utformad för att enkelt och snyggt kunna placeras vid sidan av entrén. Effektiv klimatseparation av två olika klimatzoner. Genom sin design och extra ljudabsorbenter har den mycket låg ljudnivå jämfört med konkurrenterna. Butiker, offentliga byggnader, mataffärer och köpcentra är vanliga användningsområden. Beskrivning Venesse designluftridå finns i kapacitetsklass B. Typ B för montering upp till 7 meters bredd vid enkel instalaltion och upp till 11 meter vid dubbelmontage. Venesse finns i 2.5 meters höjd. Venesse har ett justerbart utblåsgaller i aluminium för optimal prestanda och luftridåverkan. Dessa kan finjusteras för optimal luftström. Luftridån är symetriskt utformat och har insuget bakåt och utblåset rakt framåt vilket medger montage nära väggen. Invändigt finns ljuddämpande material för att få en luftridå med så låg ljudnivå som möjligt. Installation och reglering Venesse luftridå monteras vertikalt vid sidan av dörren med hjälp av den medföljande montagekonsolen. Luftridån är vändbar och kan därför monteras på valfri sida av dörren eller vid breda öppningar på båda sidor. Som tillbehör finns ett påkörningsskydd PKS. Tillse att det finns tillräcklig med utrymme för elinstallationer. Luftridåerna skall anslutas till 230V/1-fas max 10A. Elanslutningen sker dolt innanför serviceluckan. DM reglering ingår som standard för manuell reglering av fläkten i 3 hastigheter med medföljande reglerpanel. Venesse har ett chassi och hölje i varmgalvaniserad plåt som sedan också är pulverlackerat som standard i RAL9010 (vit). På begäran kan Venesse lackeras i valfri kulör (mot pristillägg) för att anpassas till beställarens önskemål. Utöver lackade versioner erbjuds Venesse i polerat och borstat rostfritt. Det finns ett stort urval av styrningar till Venesse, se installation och reglering för mer infromation. Kapslingsklass IP20. CE-märkta. 64 Eveco I Tel I Fax I www. eveco.se

65 Ovärmda Tekniska data Modell Luftmängd¹ m³/h Max Ljudtryck² db(a) Med Vikt kg VCVB-25S Tillbehör RSK Dörrkontakt metall, magnet. 12 V MK4532 Dörrkontakt plast, magnet. 12 V DK Kopplingsur TU Påkörningsskydd PKS ) Luftmängden regleras i 3 steg 2) Vid 3 meters avstånd Eveco I Tel I Fax I www. eveco.se 65

66 Ovärmda Måttskiss Venesse i Inlet and outlet Installationsutrymme of water coil 3/4" 66 Eveco I Tel I Fax I www. eveco.se

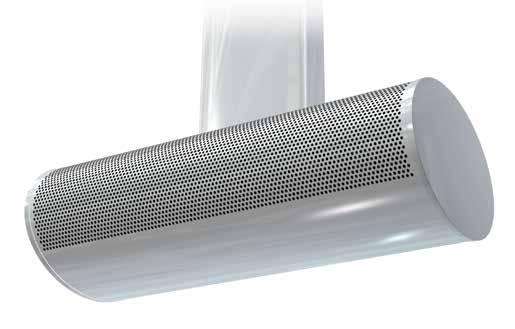

68 Ovärmda Comtesse Ovärmd Comtesse är en designluftridå som pendlas ned ovanför dörren för klimatspearation av två olika klimatzoner. Den skapar en osynlig dörr av luft och förhindrar att uppvärmd luft lämnar lokalen/öppningen. Tack vare sin design tål den att installeras även i de mest krävande entréer. Lämplig för alla applikationer där en effektiv, snygg och designad luftridå behövs. Butiker, banker, offentliga byggnader, universitet/ skolor och köpcentra är vanliga användsningsområden. Beskrivning Comtesse designluftridå finns i kapacitetsklass C. Typ C för montering upp till 4,2 meters höjd. Alla modeller finns i 1.0, 1.5 och 2.0 meters bredd. Comtesse har ett justerbart utblåsgaller i aluminium för optimal prestanda och luftridåverkan. Dessa kan finjusteras för optimal luftström. Aggregaten är utrustade med ett insugingsgaller som är lätt rengörningsbart och skyddar även vattenbatteriet mot nedsmutsning. Integrerad belysning skapar en stämningshöjare och ger ett förstärkt intryck till designen. Comtesse har ett chassi och hölje i varmgalvaniserad plåt som sedan är pulverlackerad. Finns som standard i färgerna silvermetallic och gråmetallic. På begäran kan Comtesse lackeras i valfri kulör (mot pristillägg) för att anpassas till beställarens önskemål. Installation och reglering Comtesse luftridåer pendlas ner från tak i sin specialpendel (tillbehör). Pendeln finns i flera olika längder (1, 1.5 och 2m) och två pendlar kan kombineras för att få andra längder, alternativt kapas och anpassas på plats. Pendeln är lackerad i samma kulör som luftridån och döljer såväl el som vattenanslutnignar. Tillse att det finns tillräcklig med utrymme för elinstallationer. Luftridåerna skall anslutas till 230V/1-fas max 10A. Comtesse utan värme levereras med integrerat styrsystem "BASIC" med reglerpanel och 5m kommunikationskabel. Med detta styrsystem väljs önskad fläkthastighet. Den har också en ingång för extern timer som kan slå på av, samt en filtertimer. Om man önskar kan en dörrkontakt slå av/på luftridån. Systemet stödjer master/slav koppling av upp till 6 enheter. Det finns ett stort urval av styrningar till Comtesse. Se Installation och reglering för mer information. Kapslingsklass IP20. CE-märkta 68 Eveco I Tel I Fax I www. eveco.se

69 Ovärmda Tekniska data Modell Ström A 230/1 Luftmängd 1 m³/h Ljudtryck² db(a) VCC-10S 1, VCC-15S 1, VCC-20S 2, Vikt kg Tillbehör Art. kod Tillbehör RSK/SEG-nr Takkonsoll VCC-DR-10-0 Takkonsoll VCC-DR-15-0 Dörrkontakt plast, magnet.12 V DK-1* Takkonsoll VCC-DR-20-0 Dörrkontakt metall, magnet. 12 V MK4532* ) Luftmängden regleras i 3 steg 2) Vid 3 meters avstånd Eveco I Tel I Fax I www. eveco.se 69

70 Ovärmda Måttskiss Comtesse 1050 (1600,2030) 220 4xM Dimensioner takkonsol x (1500,2000) 70 Eveco I Tel I Fax I www. eveco.se

72 Ovärmda Indesse Vattenvärmd Indesse är en kraftfull industriluftridå för klimatseparation av två olika klimatzoner. Den skapar en osynlig barriär av luft och förhindrar att uppvärmd luft lämnar lokalen/öppningen. Tack vare likriktarteknologin (Straw-system) har den en samlad laminär luftström som ger extra god separationsförmåga och därför fungerar Indesse mycket bra i de flesta indutriapplikationer. Indesse är frihängande/ fristående och kan användas för horisontellt eller vertikalt montage. Tack vare utformningen av fläktarna så krävs minimalt underhåll vilket borgar för lång livslängd och bra prestanda. Lämplig för alla applikationer där en effektiv och kraftfull industriluftridå behövs. Industriportar, bilhallar, verkstäder, garage och tvätthallar är vanliga användningsområden. Beskrivning Indesse industriluftridåer finns i 3 storlekar: 1,65, 2,2 & 2,75m längd (bredd). Beroende på portens bredd eller höjd så väljs lämpligt antal moduler som sammanfogas på plats för att täcka hela öppningen. Max montagehöjd 8 meter, max bredd vid stående dubbelmontage 11 meter. Indesse har ett speciellt utblåsnings-galler som likriktar luftströmmen (eliminerar turbulens) detta ger en laminär luftström vilket i sin tur borgar för optimal prestanda och luftridåverkan. Utblåsningsöppningen har ett större djup än vanligt vilket ger mer kraft åt luftströmmen. Indesse industriluftridå har ett hölje i elförzinkad pulverlackad plåt, som standard i RAL9010 (vit). På begäran kan Indesse lackeras i valfri kulör (mot pristillägg) för att anpassas till beställarens önskemål. Installation och reglering Indesse kan antingen monteras stående vid sidan av dörren eller hängande ovanför dörren. Flera Indesse kan kopplas ihop till en lång rad, antingen stående eller hängande. I stående kan en 6,6m hög modul skapas utan att extra förstärkning krävs. Till Indesse industriluftridåer finns ett antal tillbehör för enkel och stabil montering. Tillse att det finns tillräcklig med utrymme elinstallationer. Luftridåerna skall anslutas till 230V/1-fas max 16A. Ovärmda Indesse styrs enklast av 5-stegs transformator antingen VR eller tvåhastighets (VRDE) kopplad till en gränslägesbrytare som växlar hastighet när dörren öppnas. VR och VRDE väljs utifrån strömstyrka beroende på hur många moduler som skall styras. Indesse kan också levereras elförzinkad, utan lackering. Kapslingsklass IP44. CE-märkta. 72 Eveco I Tel I Fax I www. eveco.se

73 Ovärmda Tekniska data Typ RSK Bredd m Ström A 230/1 Luftmängd m³/h Ljudtryck db(a)¹ Vikt kg VCIN150S0AC , VCIN200S0AC , VCIN250S0AC , Tillbehör Art.kod RSK Övrigt Väggkonsol VCIN1HSTE för horisontellt montage RAL9010 Takkonsol VCIN1HSTR för horisontellt montage RAL9010 Takpendelfäste TPF för pendling från tak i gängstång Väggstöd VCIN1VSTE för vertikalt montage RAL9010 Golvfäste VCIN1VZEM för vertikalt montage RAL9010 Golvfäste, vridbar VCIN1VPOD för vertikalt montage RAL9010 Filter EU2 FISAV4G Filterklass G2 Styrning 5-stegs VR7 7A 5-stegs VR13 13A 5-stegs VR16 16A 5-stegs dubbeltrafo (2 olika hastigheter VRDE7 7,5A 5-stegs dubbeltrafo (2 olika hastigheter VRDE13 13A Gränslägesbrytare GLB Väggkonsol (sats) VCIN1HSTE0 Består av 1st väggkonsol och två hållare,vcin1h2av0, att fästa på luftridån. Utöver detta behöver man komplettera med mutter och gängad stång i önskad längd. Det krävs 2st för den första luftridån och ytterligare en per luftridå (om de sitter ihop). Lackad i RAL Takkonsol (sats) VCIN1HSTR0 Består av 1st takkonsol och två hållare,vcin1h2av0, att fästa på luftridån. Utöver detta behöver man komplettera med mutter och gängad stång i önskad längd. Det krävs 2st för den första luftridån och ytterligare en per luftridå (om de sitter ihop). Lackad i RAL Vridbart golvfäste VCIN1POD0 Golvfäste som man ställer Indesse på och som medger justering av blåsriktningen 10 i vardera riktningen. Lackad i RAL 9010 Golvfäste fast VCIN1ZEM0 Består av 2st vinkelbeslag som används för att förankra luftridån i golvet. Ej justerbart. Lackad i RAL Väggstöd VCIN1STE0 Konsol som stödjer den vertikalt stående luftridån så att den står stadigt. Fungerar även ihop med justerbart fäste. Lackad i RAL Hållare VCIN1HZAV0 Beslag att fästa på luftridån. Används tex. När man pendlar i gängstång. Krävs 4st per luftridå. 2 stycken ingår i vägg/takkonsol. Lackad i RAL Styrutrustning VCIN-IC Styrningen reglerar luftridåns luftmängd i förhållande till rådande utomhustemperatur. Vid utetemperatur under +5 C går fläktarna på max. Eveco I Tel I Fax I www. eveco.se 73

74 Ovärmda Måttskiss Indesse VCIN A (mm) B (mm) Eveco I Tel I Fax I www. eveco.se

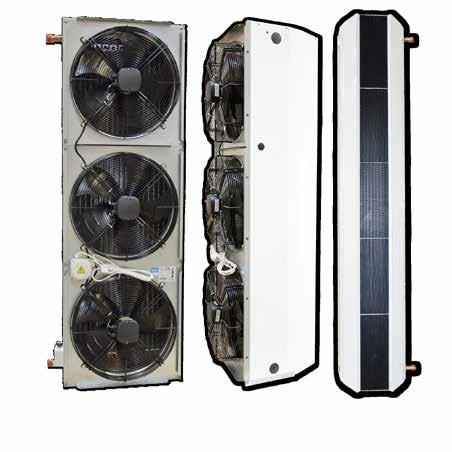

76 Luftridåer - Reglering Regleröversikt SM DM RC2 DA Reglerpanel Manuell Manuell Automatisk Automatisk Fläkthastighet 3 hastigheter 3 hastigheter 3 hastigheter 3 hastigheter Reglering av elvärme 2 steg 2 steg 2 steg 2 steg Anslutning av dörrkontakt JA JA C Anslutning av extern termostat JA (Endast 1 av nämnda alternativ) JA (Endast 1 av nämnda alternativ) NEJ NEJ Anslutning av kopplingsur JA Inbyggd C Rumsgivare NEJ NEJ JA (Krav) JA C Utegivare NEJ NEJ NEJ JA (Krav) FILTER Filtervakt NEJ NEJ JA JA Frysskydd NEJ NEJ JA JA OK Driftindikering NEJ NEJ JA JA Efterkylning elvärme NEJ 30 s 30s 30s Sammankoppling av luftridåer NEJ Upp till 6 st Ja med RC2MB3 el. RC2SLAV JA Extern förregling - NEJ JA JA Ljusindikering av vald funktion NEJ JA Display Display Anslutning av reglerpanel till luftridå Elkabel (230V) max längd på 100 meter Låg-volts kabel (12V) max längd 50 m Låg-volts kabel (12V) max längd 50m Låg-volts kabel (12V) max 50 m eller RF signal ModBus NEJ NEJ NEJ JA Luftridåmodeller som fungerar med vilken styrning Finesse Standesse Venesse SM Comtesse SM Essensse Venesse DM Standesse Finesse Finesse Standesse Venesse SM Comtesse SM Economic Essensse Finesse Standesse 76 Eveco I Tel I Fax I www. eveco.se

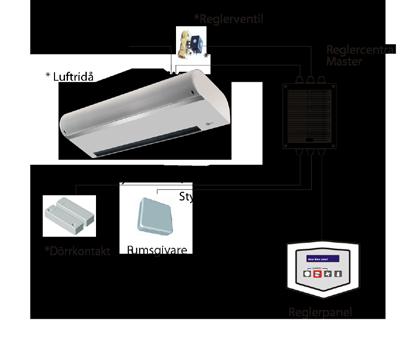

77 Luftridåer - Reglering Styrenheter och tillbehör Reglering Elschema SM SM är den enklaste regulatorn. Den ger möjlighet till varvtalsreglering i 3 steg manuellt och en styringång för extern kontakt (termostat, dörrkontakt eller timer). Luftridån regleras då på/av. Elvärmda modeller har en brytare även för elvärmen. Essensse levereras alltid med SM reglering (ingår). DM har samma funktion som SM, varvtalsreglering i 3 steg manuellt och en styringång för extern kontakt (termostat, dörrkontakt eller timer). Luftridån regleras då på/av. Den har dessutom fördröjt frånslag och möjlighet att parallellkoppla upp till 6 st aggregat. DM är främst lämplig när ovärmda luftridåer används. Elschema DM Eveco I Tel I Fax I www. eveco.se 77

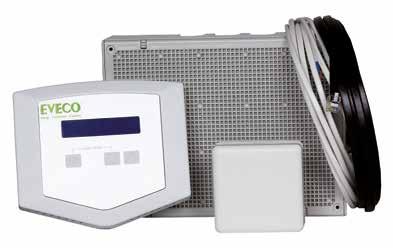

78 Luftridåer - Reglering RC2 RC2 är den kompletta reglercentralen. Den består av en reglerpanel med display, en styrlåda, rumsgivare, med kabel och 3 m modularkabel för förbindning mellan reglerpanel och styrlåda. RC2 går i två olika driftsfall beroende på dörrkontaktens (tillbehör) läge. RC2 kan reglera både el och vattenvärmda luftridåer i serierna Essensse, Standesse, Finesse, Comtesse och Venesse (vattenvärmd) i SM utförande. Funktion Principskiss RC2 har givare för rumstemperatur, ingång för dörrkontakt, ingång för extern kontakt (på/av) och ingång för extern frysskyddstermostat. Dessutom fungerar reglercentralen tillsammans med rumsgivaren som ett förenklat frysskydd som skyddar luftridån och larmar vid för låg rumstemperatur. En inbyggd filtertimer larmar när det är dags för rengöring av aggregat/filter. Vid stängd dörr går luftridån i rumsvärmedrift Luftridån startar och värmen slår på, med inställd fläkthastighet för stängd dörr, när rumstemperaturen går under inställd rumstemperatur. När rumstemperaturen är uppnådd stannar anläggningen igen. Vid öppen dörr i luftridådrift När dörren öppnas startar luftridån, på inställt värde för öppen dörr, och börvärdet för rumstemperaturen förskjuts med inställt antal grader, så att värmen slår till direkt. När dörren sedan stängs fördröjs frånslaget av både fläkt och värme med inställd tid, för att därefter återgå till rumsvärmedrift. RC2 kan reglera flera luftridåer om man kompletterar med en multireglering. Med RC2SLAV kan flera RC2 dockas samman, och ges gemensamma parametrar men styrs av sin egen magnetkontakt. OBS! Luftridå Standesse och Finesse har ett modulbaserat styrsystem och därför finns en speciell RC2 variant för dessa modeller. Tillbehör Tillbehör Produkt Art. kod RSK Reglercentral RC Dörrkontakt DK Multireglering RC2MB3 Slavbox RC2SLAV Produkt Art. kod RSK Magnetventil NC MV4010DN15 Kv 2, Magnetventil NC MV4010DN20 Kv 2, Magnetventil NC MV4010DN25 Kv 7, Eveco I Tel I Fax I www. eveco.se

79 Luftridåer - Reglering Elschema RC2 mot VCE vattenvärmda Slav Master Elschema RC2 mot VCE elvärmda Slav Master Eveco I Tel I Fax I www. eveco.se 79

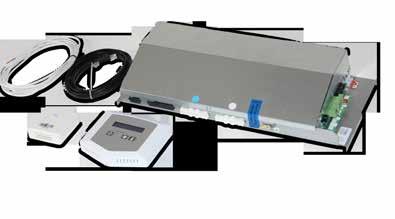

80 Luftridåer - Reglering Reglermodul VCSRRC2 VCSRRC2 är en komplett reglercentral. Den består av en reglerpanel med display, en styrmodul som dockas in i luftridån (Standesse och Finesse), rumsgivare, med kabel och 3m modularkabel för förbindning mellan reglerpanel och styrlåda. VCSRRC2 går i två olika driftsfall beroende på dörrkontaktens (tillbehör) läge. VCSRRC2 kan endast reglera vattenvärmda luftridåer i serierna Standesse (VCS4) och Finesse (VCF4). Övriga modeller och varianter kan regleras med RC2, se föregående uppslag. Funktion VCSRRC2 har givare för rumstemperatur, ingång för dörrkontakt, ingång för extern kontakt (på/av) och ingång för extern frysskyddstermostat. Dessutom fungerar reglercentralen tillsammans med rumsgivaren som ett förenklat frysskydd som skyddar luftridån och larmar vid för låg rumstemperatur. En inbyggd filtertimer larmar när det är dags för rengöring av aggregat/filter. Vid stängd dörr går luftridån i rumsvärmedrift: Värmen slår på och luftridån startar med inställd fläkthastighet för stängd dörr, när rumstemperaturen går under inställt börvärde för rumstemperatur. När rumstemperaturen är uppnådd stannar anläggningen igen. Vid öppen dörr i luftridådrift: När dörren öppnas startar luftridån, på inställt värde för öppen dörr, och börvärdet för rumstemperaturen förskjuts med inställt antal grader, så att värmen slår till direkt. När dörren sedan stängs fördröjs frånslaget av både fläkt och värme med inställd tid, för att därefter återgå till rumsvärmedrift. Med VCSRRC2SLAV kan flera VCSRRC2 dockas samman, och ges gemensamma parametrar men styrs av sin egen magnetkontakt. Tillbehör Tillbehör Produkt Art. kod RSK Reglercentral VCSRRC Slavenhet VCSRRC2SLAV Dörrkontakt DK Produkt Art. kod RSK Magnetventil NC MV4010DN15 Kv 2, Magnetventil NC MV4010DN20 Kv 2, Magnetventil NC MV4010DN25 Kv 7, Eveco I Tel I Fax I www. eveco.se

81 Luftridåer - Reglering Elschema VCSRRC2 Eveco I Tel I Fax I www. eveco.se 81

82 Luftridåer - Reglering Indesse, styrkoncept VCP-ALFA När porten är stängd går luftridån endast vid värmebehov, och då på lågfart. Vid öppen port går luftridån på en högre hastighet. Både hög och lågfart ställs i 5 steg. I konceptet ingår också två termostater, en för rumsdrift och en för ridådrift. Detta gör att värmen alltid går på när porten öppnas. På fördröjningsreläet ställer man in hur lång eftergångstid man önskar sedan porten stängts. Ansluts till portautomatikens öppningskontakt eller med en separat dörrkontakt. 230/12V A FDR A2 S VRDT 5-stegstrafo med två hastigheter MV4010 T1 T2 R S T N L1 U V W CL CL TK TK CC CC OC OC N Al T3 DK Inkommande matning 400/3N max 10A FS1 VCP03-V U1 V1 W1 TK TK U1 V1 W1 TK TK VCP03-V VCP SR101 SR101 MV4010 Tillbehör MK4532 Produkt Art. Kod RSK Takkonsol VCP-DH /3N VRDT * FRDM Väggkonsol VCP-DK Reglerutrustning 4A VCP-ALFA * märkta kablar för klenspänning Övriga kablar 1,5mm 2 Reglerutrustning 6A VCP-ALFA Reglerutrustning 8A VCP-ALFA Dörrkontakt metall MK Magnetventil NC DN20 MV4010DN Magnetventil NC DN25 MV4010DN Blödare (By-pass) DN10 BP10 82 Eveco I Tel I Fax I www. eveco.se

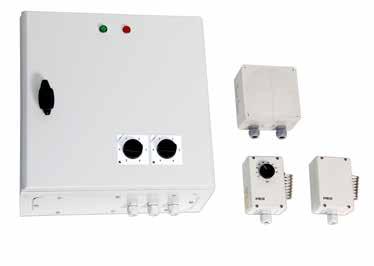

83 Luftridåer Styrenheter och tillbehör Övrigt SR101u Kapslad termostat med utvändig temperaturinställning för inkoppling mot SM. SR101i Kapslad termostat med invändig temperaturinställning för inkoppling mot SM. TER-P Bimetalltermostat IP20 med. utvändig temperaturinställning BP10 Bypass ventil BP10 Magnetventil MV4010 DN 15, 20 eller 25 Magnetkontakt DK-1 (plast) eller MK4532 (metall) Tillbehör Produkt Art. Kod RSK Okapslad rumstermostat IP30 utv. Vred TER-P Kapslad rumstermostat IP54 Utv. Vred SR101U Kapslad rumstermostat IP54 Utv. Vred SR101I Dörrtkontakt plast DK Dörrtkontakt metall MK Magnetventil NC DN20 Kv2,4 MV4010DN15 Kv 2, Magnetventil NC DN20 Kv2,4 MV4010DN20 Kv 2, Magnetventil NC DN25 Kv7,2 MV4010DN25 Kv 7, Blödare (By-pass) DN10 BP10 Eveco I Tel I Fax I www. eveco.se 83
