UREAUTRUSTNING

Transkript

1 UREAUTRUSTNING

2

3 UREA UTRUSTNING Flik 8 8:1 Vevpump av vingtyp i Polypropylen Pump för i första hand olika typer av kemikalier. Kapacitet ca 0.3 l/varv. Fatförskruvning G2 ingår. Pumphus av PP med tätningar av PTFE. Fjädrar och pinnar av HASTELLOY. Vingar av PTFE. Pumpröret levereras i delar vilka skruvas ihop efter behov. Pumprör Ø utv. 27 mm. Utloppsröret Ø utv. 25 mm Resistenstabell, se vår hemsida Hävarmspump Fatpump i polypropylen med EPDM tätningar, avsedd för i första hand Urea / AdBlue. Pumpen är avsedd för 1/4-1/1-fat. Den har teleskopiskt sugrör mm. G2 utv. gänga i pumpen. Pumpkapacitet: ca 0,35 l/slag. Slang L=1,5 m med handtag. Ö-490UR UR490SP UR490SP Resistenstabell, se vår hemsida Lyftstångspump Pump i polypropylen med vitontätningar avsedd för i första hand Urea / AdBlue i liter dunk. Den har sug/tryckslang L=0,9m. ID 12 mm / YD15 mm. Pumpkapacitet: ca 0,2 l/slag UR601 Resistenstabell, se vår hemsida Utloppssats Utloppssats för Urea / AdBlue anpassad för IBC container bestående av anslutningskoppling NW50-EUR ( 60x6) slang L= 2000 mm och manuellt utloppshandtag. UR601 UR41472 Sugrör för Urea Sugrör för 1/1-fat med fatförskruvning med utv.2 gänga. Ett slangklammer i rostfritt material. Slangen har ytter och innertub i EPDM. ID 3/4 (20 mm). L =900 mm. UR41472 UR900 Sugrör för Urea Sugrör för 1000 liters IBC container med fatförskruvning med utv.2 gänga i toppen med en Ø om145 mm. Slangen har ytter och innertub i EPDM, ID 3/4 (20 mm). Längd sugrör 1200 mm. UR1200 Anslutningsadapter för IBC Med inv. 100x8 och inv. G2. Avsedd för gänga med gängtopp utv. ca. Ø 98 mm IBC container UR900 UR1200

4 Flik 8 8:2 UREA UTRUSTNING Sugslang för Urea Slangen längd 1,5 m med insugsventil med 2 st slangklammer i rostfritt material. Ytter och innertub i EPDM. ID 3/4 (20 mm) UR41460 Sugslang för Urea från IBC Slang längd 2,0 m med anslutningskoppling med Backventil och IG NW50-EUR (60x6) för nedre anslutningen i IBC och 1 st slangklammer i rostfritt material. Slang med ytter och innertub i EPDM. ID 3/4. UR15515 Utloppsslang för Urea Slangarna levereras i fixa längder med 2 st slangklammer i rostfritt material utan kopplingar som standard. Ytter och innertub i EPDM. Arbetstryck max 10 bar. ID 3/4 (20 mm) UR4000 UR6000 Anmärkning Utloppslang 4 m med 2 st slangklammer Utloppslang 6 m med 2 st slangklammer Pistolventil av plast utan automatstopp Pistolventil med spärr för Urea/AdBlue. Kapacitet flöde: max 50 l/min. Tätningar av Viton och andra vitala delar i polypropylen eller rostfritt material. Vikt: 0,37 kg. Max 3 bar. Anslutningsnippel för 3/4 (20mm) slang. Utloppsrör Ø 19 mm PF-613UR Pistolventil med automatstopp Enklare pistolventil i polypropylen med utloppsrör i rostfritt. Pistolen kan användas till Urea/AdBlue då den har tätningar av EPDM och andra vitala delar i rostfritt material. Kapacitet flöde: max 50 l/min. Vikt: 0,85 kg. Max 3 bar. Utloppsrör Ø 19 mm.anslutningsnippel för 3/4 (20mm) slang. JL-65UR Pistolventil med automatstopp Pistolventilen har spärr och svivel som standard. Pistolen kan användas till Urea/AdBlue då den har tätningar av EPDM och andra vitala delar i rostfritt material. Kapacitet flöde: max 50 l/min. Vikt: 1,1 kg. Max 5 bar. Anslutningsnippel med svivel för 3/4 (20mm) slang. Utloppsrör Ø 19 mm. JL-60UR

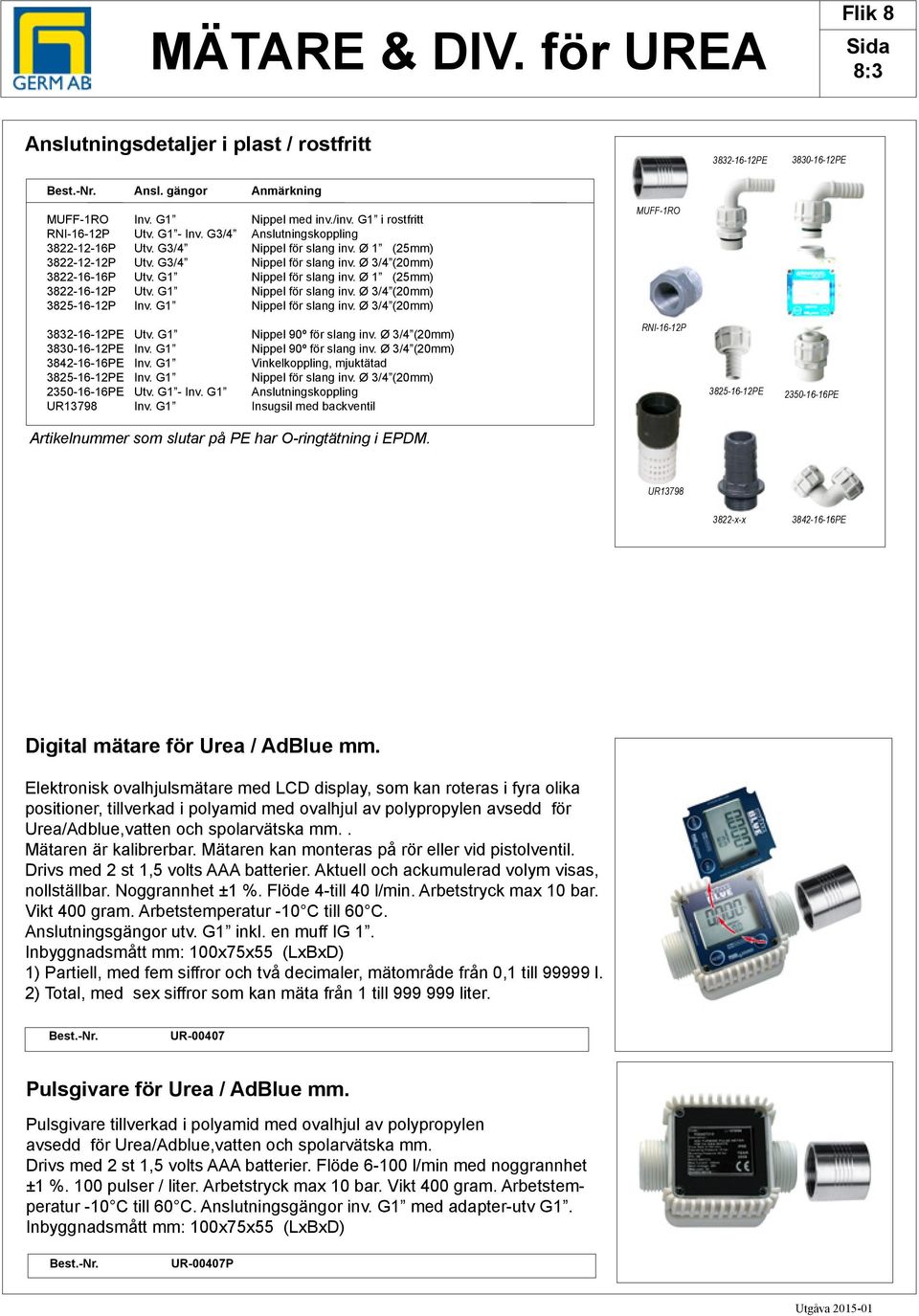

5 MÄTARE & DIV. för UREA Flik 8 8:3 Anslutningsdetaljer i plast / rostfritt PE PE Ansl. gängor Anmärkning MUFF-1RO Inv. G1 Nippel med inv./inv. G1 i rostfritt RNI-16-12P Utv. G1 - Inv. G3/4 Anslutningskoppling P Utv. G3/4 Nippel för slang inv. Ø 1 (25mm) P Utv. G3/4 Nippel för slang inv. Ø 3/4 (20mm) P Utv. G1 Nippel för slang inv. Ø 1 (25mm) P Utv. G1 Nippel för slang inv. Ø 3/4 (20mm) P Inv. G1 Nippel för slang inv. Ø 3/4 (20mm) MUFF-1RO PE Utv. G1 Nippel 90º för slang inv. Ø 3/4 (20mm) PE Inv. G1 Nippel 90º för slang inv. Ø 3/4 (20mm) PE Inv. G1 Vinkelkoppling, mjuktätad PE Inv. G1 Nippel för slang inv. Ø 3/4 (20mm) PE Utv. G1 - Inv. G1 Anslutningskoppling UR13798 Inv. G1 Insugsil med backventil RNI-16-12P PE PE Artikelnummer som slutar på PE har O-ringtätning i EPDM. UR x-x PE Digital mätare för Urea / AdBlue mm. Elektronisk ovalhjulsmätare med LCD display, som kan roteras i fyra olika positioner, tillverkad i polyamid med ovalhjul av polypropylen avsedd för Urea/Adblue,vatten och spolarvätska mm.. Mätaren är kalibrerbar. Mätaren kan monteras på rör eller vid pistolventil. Drivs med 2 st 1,5 volts AAA batterier. Aktuell och ackumulerad volym visas, nollställbar. Noggrannhet ±1 %. Flöde 4-till 40 l/min. Arbetstryck max 10 bar. Vikt 400 gram. Arbetstemperatur -10 C till 60 C. Anslutningsgängor utv. G1 inkl. en muff IG 1. Inbyggnadsmått mm: 100x75x55 (LxBxD) 1) Partiell, med fem siffror och två decimaler, mätområde från 0,1 till l. 2) Total, med sex siffror som kan mäta från 1 till liter. UR Pulsgivare för Urea / AdBlue mm. Pulsgivare tillverkad i polyamid med ovalhjul av polypropylen avsedd för Urea/Adblue,vatten och spolarvätska mm. Drivs med 2 st 1,5 volts AAA batterier. Flöde l/min med noggrannhet ±1 %. 100 pulser / liter. Arbetstryck max 10 bar. Vikt 400 gram. Arbetstemperatur -10 C till 60 C. Anslutningsgängor inv. G1 med adapter-utv G1. Inbyggnadsmått mm: 100x75x55 (LxBxD) UR-00407P

6 Flik 8 8:4 UREA UTRUSTNING UR202M UR202A Elektriska pumputrustningar för IBC, 230 Volt Pumputrustning med membranpump avsedd för IBC containers. Utrustningen är anpassad för pumpning av Urea/ AdBlue och andra aggressiva media anpassade för matrialen i pumpen. Pumpen bör inte köras mot stängd ventil eller utan vätska under någon längre tid. Elmotor skyddsklass IP44 med on/off brytare. Sughöjd ca 2 m. I utrustningarna ingår förutom pumpen, sugslang L=1,1 m samt 6,0 m ID 3/4 (20 mm) utloppsslang. (Övrig bestyckning se nedan). Plåtdetaljer i elförzinkat material för montage av pumputrustningen på containern eller på annan plats. Anslutningsgänga utv. G1 för in och utlopp. Max arbetstryck ca. 1,5 bar. Max flöde 35 liter/min. 370 W / 2900 rpm. UR202M UR202A UR202MM UR202MA Anmärkning Pumputr. med manuellt handtag Pumputr. med automathandtag Pumputr. med digital mätare och manuellt handtag Pumputr. med digital mätare och automathandtag UR202MM UR202MA Elektriska pumputrustningar för fat, 230 Volt UR200M UR200A Pumputrustning med membranpump avsedd för 1/1-fat. Utrustningen är anpassad för pumpning av Urea och andra aggressiva media anpassade för materialet i pumpen. Pumpen bör inte köras mot stängd ventil eller utan vätska under någon längre tid. Elmotor skyddsklass IP44 med on/ off brytare. Sughöjd ca 2 m. I utrustningarna ingår förutom pumpen, sugrör med slang L=1,5 m samt 4,0 m ID 3/4 (20 mm) utloppsslang. (Övrig bestyckning se nedan). Plåtdetaljer i elförzinkat material för montage av pumputrustningen på fat eller på annan plats. Anslutningsgänga utv. G1 för in och utlopp. Max arbetstryck ca. 1,5 bar. Max flöde 35 liter/min. 370 W / 2900 rpm. UR200M UR200A UR200MM UR200MA Anmärkning Pumputr. med manuellt handtag Pumputr. med automathandtag Pumputr. med digital mätare och manuellt handtag Pumputr. med digital mätare och automathandtag UR200MM UR200MA

7 UREA UTRUSTNING Flik 8 8:5 Elektrisk membranpump 230V Membranpump i polypropylen avsedd för pumpning av Urea/ AdBlue och andra aggressiva media anpassade för EPDM och polypropylen. Pumpen bör inte köras mot stängd ventil eller utan vätska. Elmotor skyddsklass IP55 med on/off brytare. Anslutningsgänga pump Utv.G1. Sughöjd ca 2,5 m. Max arbetstryck ca 1,5 bar. Max flöde liter/min. Effekt 0,37 Kw Rpm. Slangfäste för 3/4 slang ingår för in och utlopp. Vikt 7,0 kg UR2300 Elektrisk membranpump 12 & 24V Membranpump i polypropylen avsedd för pumpning av Urea/ AdBlue och andra aggressiva media anpassade för EPDM och polypropylen. Pumpen bör inte köras mer än 30 minuter åt gången. Elmotor skyddsklass IP55 med on/off brytare. Anslutningsgänga pump Utv.G1. Sughöjd ca 2,5 m. Max arbetstryck ca 1,5 bar. Motor 12V, 18 Amp, 2800 Rpm liter/ min. Motor 24 V, 9 Amp, 2800 Rpm liter/ min. Slangfäste för 3/4 slang ingår för in och utlopp. Vikt 3,6 kg UR12V UR24V Anmärkning Pump 12 Volts utförande Pump 24 Volts utförande Elektrisk pump 230V Elektrisk vingpump i rostfritt stål avsedd för pumpning av vatten, urea/adblue och andra aggressiva media anpassade för EPDM och rostfritt stål AISI 304. Pumpen bör inte köras mot stängd ventil eller utan vätska. Elmotor skyddsklass IP55 med on/off brytare. Anslutningsgänga pump Inv.G1. Sughöjd ca 2,5 m. Max arbetstryck ca 1,5 bar. Max flöde 40 liter/min. Effekt 0,2 Kw Rpm. Vikt 4,2 kg URSB2300 Elektrisk pumputrustning 230V Elektrisk vingpump i rostfritt stål avsedd för pumpning av vatten, urea/adblue och andra aggressiva media anpassade för EPDM och rostfritt stål AISI 304. I utrustningen ingår förutom fästplåt totalt 8 m slang som kapas efter behov till sug eller tryckslang. Manuellt handtag. Insugssil med backveil samt slangklammer ingår. Pumpen bör inte köras mot stängd ventil eller utan vätska. Elmotor skyddsklass IP55 med on/off brytare. Anslutningsgänga pump Inv.G1. Sughöjd ca 2,5 m. Max arbetstryck ca 1,5 bar. Max flöde 40 liter/min. Effekt 0,2 Kw Rpm. Vikt 12 kg UR40M

8 Flik 8 8:6 PUMPAR UREA Elektrisk pumputrustning 230V med mätare Elektrisk vingpump i rostfritt stål avsedd för pumpning av vatten, urea/adblue och andra aggressiva media anpassade för EPDM och rostfritt stål AISI 304. I utrustningen ingår förutom fästplåt, digital mätare samt totalt 8 m slang som kapas efter behov till sug eller tryckslang. Manuellt handtag. Insugssil med backveil samt slangklammer ingår. Pumpen bör inte köras mot stängd ventil eller utan vätska. Elmotor skyddsklass IP55 med on/off brytare. Anslutningsgänga pump Inv.G1. Sughöjd ca 2,5 m. Max arbetstryck ca 1,5 bar. Max flöde 40 liter/min. Effekt 0,2 Kw Rpm. Vikt 12,4 kg UR40MM Ureautrustning med tank 210 liter, 12 Volt Tank av polyeten med 210 liters volym komplett med elektrisk vingpump med inbyggd by-pass ventil. Pump i rostfritt stål avsedd för pumpning av vatten, urea/adblue och andra aggressiva media anpassade för EPDM och rostfritt stål AISI 304. Komplett med 4,5 m utloppsslang, automathandtag, insugsventil, anslutningsnipplar. 2 m batterikabel samt on/off brytare. Motor 12V, 18 Amp, 216 Watt / 3150 Rpm. 40 liter/ min. Skyddsklass IP 55. Max arbetstryck 1,3 bar. Min/max -5 C.+60 C. Vikt ca. 35 kg inkl. pumputrustning. Inbyggnadsmått mm: 717x600x804 (HxBxL). UR210-12V Ureautrustning med tank 210 liter, 24 Volt Tank av polyeten med 210 liters volym komplett med elektrisk vingpump med inbyggd by-pass ventil. Pump i rostfritt stål avsedd för pumpning av vatten, urea/adblue och andra aggressiva media anpassade för EPDM och rostfritt stål AISI 304. Komplett med 4,5 m utloppsslang, automathandtag, insugsventil, anslutningsnipplar. 2 m batterikabel samt on/off brytare. Motor 24V, 9 Amp, 140 Watt / 3150 Rpm. 40 liter/ min. Skyddsklass IP 55. Max arbetstryck 1,3 bar. Min/max -5 C.+60 C. Vikt ca. 35 kg inkl. pumputrustning. Inbyggnadsmått mm: 717x600x804 (HxBxL). UR210-24V
