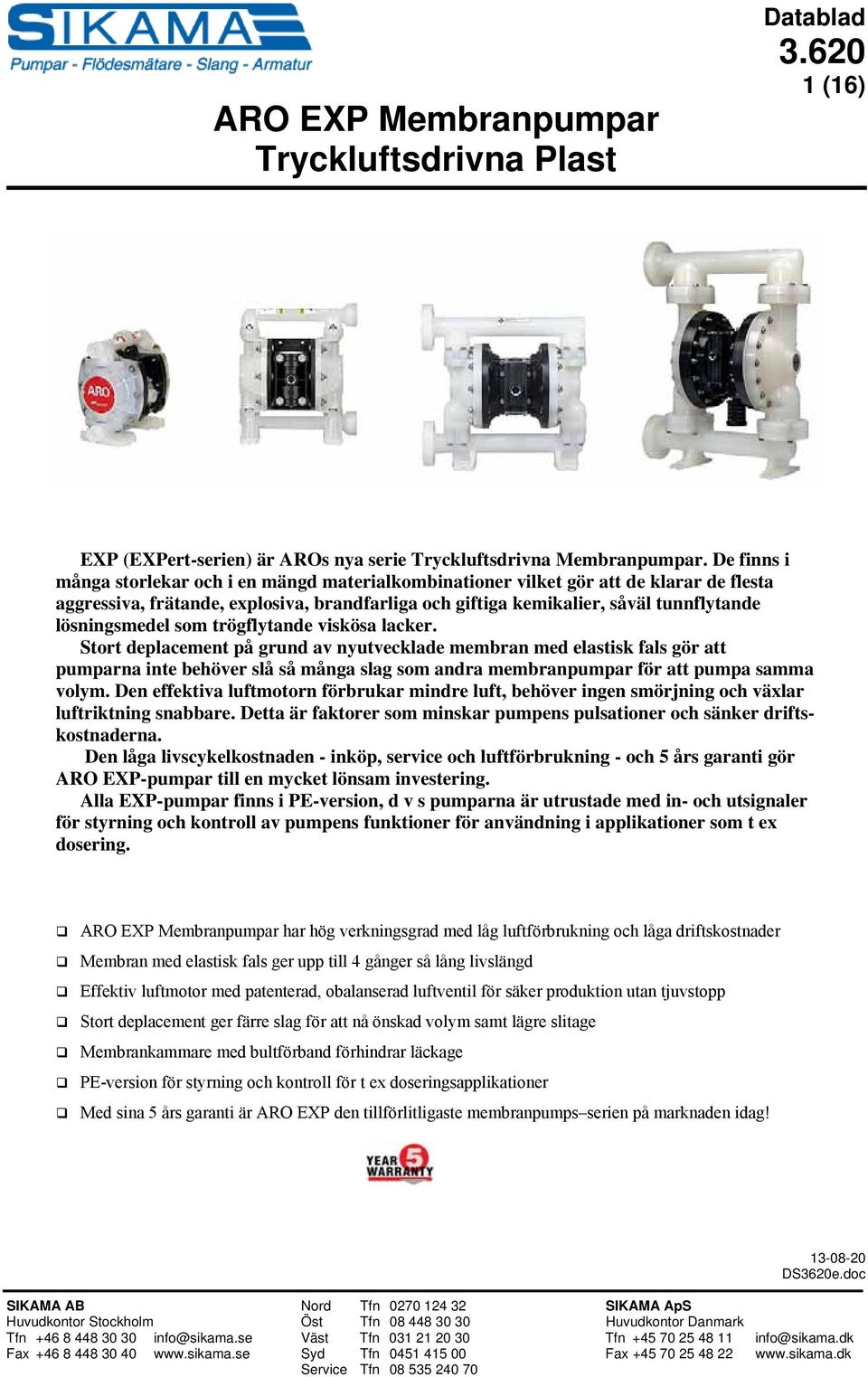

1 ARO EXP Membranpumpar Tryckluftsdrivna Plast Datablad 1 (16) EXP (EXPert-serien) är AROs nya serie Tryckluftsdrivna Membranpumpar. De finns i många storlekar och i en mängd materialkombinationer vilket gör att de klarar de flesta aggressiva, frätande, explosiva, brandfarliga och giftiga kemikalier, såväl tunnflytande lösningsmedel som trögflytande viskösa lacker. Stort deplacement på grund av nyutvecklade membran med elastisk fals gör att pumparna inte behöver slå så många slag som andra membranpumpar för att pumpa samma volym. Den effektiva luftmotorn förbrukar mindre luft, behöver ingen smörjning och växlar luftriktning snabbare. Detta är faktorer som minskar pumpens pulsationer och sänker driftskostnaderna. Den låga livscykelkostnaden - inköp, service och luftförbrukning - och 5 års garanti gör ARO EXP-pumpar till en mycket lönsam investering. Alla EXP-pumpar finns i PE-version, d v s pumparna är utrustade med in- och utsignaler för styrning och kontroll av pumpens funktioner för användning i applikationer som t ex dosering. ARO EXP Membranpumpar har hög verkningsgrad med låg luftförbrukning och låga driftskostnader Membran med elastisk fals ger upp till 4 gånger så lång livslängd Effektiv luftmotor med patenterad, obalanserad luftventil för säker produktion utan tjuvstopp Stort deplacement ger färre slag för att nå önskad volym samt lägre slitage Membrankammare med bultförband förhindrar läckage PE-version för styrning och kontroll för t ex doseringsapplikationer Med sina 5 års garanti är ARO EXP den tillförlitligaste membranpumps serien på marknaden idag! SIKAMA AB Nord Tfn SIKAMA ApS Huvudkontor Stockholm Öst Tfn Huvudkontor Danmark Tfn info@sikama.se Väst Tfn Tfn info@sikama.dk Fax Syd Tfn Fax Service Tfn

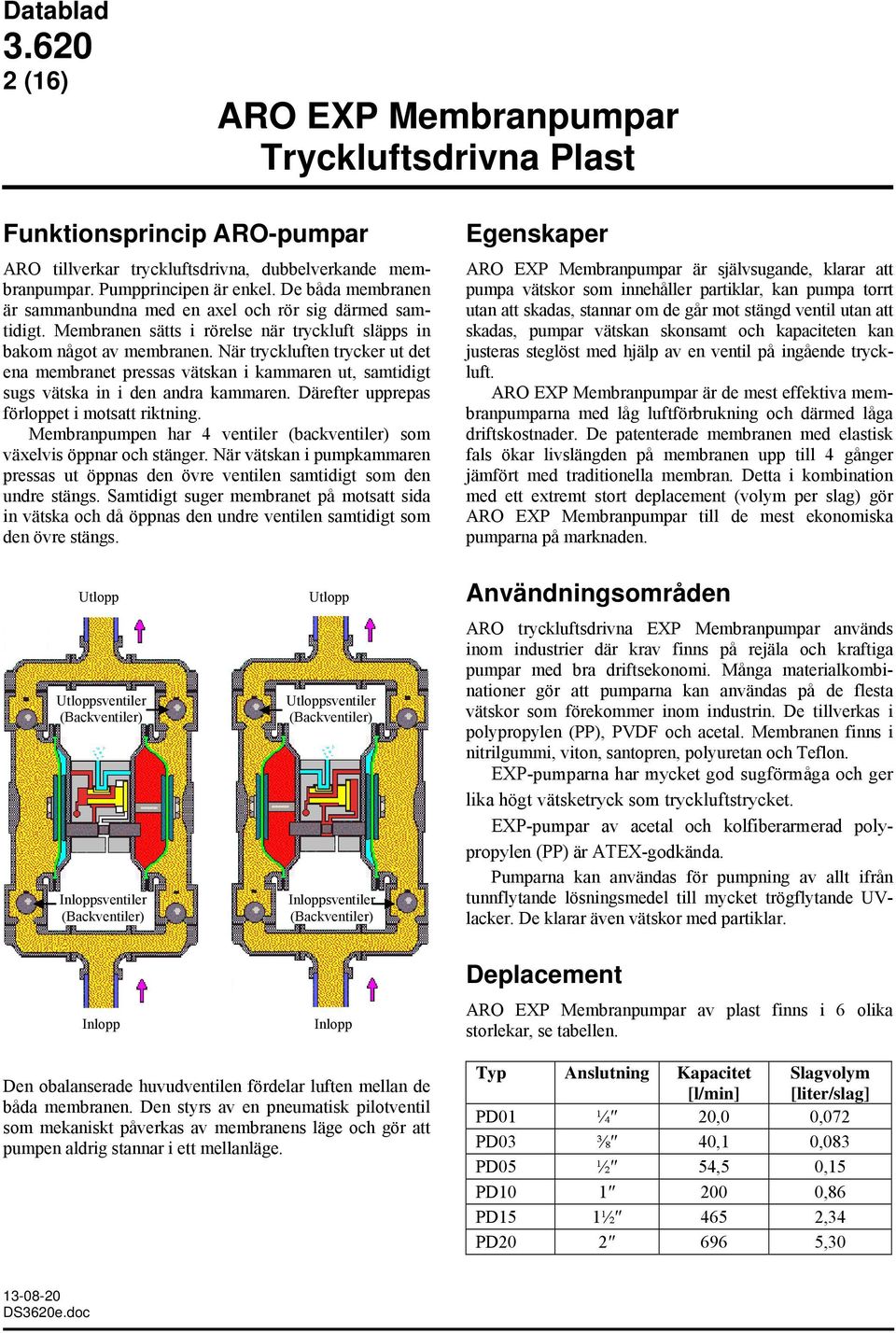

2 Datablad 2 (16) ARO EXP Membranpumpar Tryckluftsdrivna Plast Funktionsprincip ARO-pumpar ARO tillverkar tryckluftsdrivna, dubbelverkande membranpumpar. Pumpprincipen är enkel. De båda membranen är sammanbundna med en axel och rör sig därmed samtidigt. Membranen sätts i rörelse när tryckluft släpps in bakom något av membranen. När tryckluften trycker ut det ena membranet pressas vätskan i kammaren ut, samtidigt sugs vätska in i den andra kammaren. Därefter upprepas förloppet i motsatt riktning. Membranpumpen har 4 ventiler (backventiler) som växelvis öppnar och stänger. När vätskan i pumpkammaren pressas ut öppnas den övre ventilen samtidigt som den undre stängs. Samtidigt suger membranet på motsatt sida in vätska och då öppnas den undre ventilen samtidigt som den övre stängs. Egenskaper ARO EXP Membranpumpar är självsugande, klarar att pumpa vätskor som innehåller partiklar, kan pumpa torrt utan att skadas, stannar om de går mot stängd ventil utan att skadas, pumpar vätskan skonsamt och kapaciteten kan justeras steglöst med hjälp av en ventil på ingående tryckluft. ARO EXP Membranpumpar är de mest effektiva membranpumparna med låg luftförbrukning och därmed låga driftskostnader. De patenterade membranen med elastisk fals ökar livslängden på membranen upp till 4 gånger jämfört med traditionella membran. Detta i kombination med ett extremt stort deplacement (volym per slag) gör ARO EXP Membranpumpar till de mest ekonomiska pumparna på marknaden. Utlopp Utloppsventiler (Backventiler) Inloppsventiler (Backventiler) Inlopp Utlopp Utloppsventiler (Backventiler) Inloppsventiler (Backventiler) Inlopp Användningsområden ARO tryckluftsdrivna EXP Membranpumpar används inom industrier där krav finns på rejäla och kraftiga pumpar med bra driftsekonomi. Många materialkombinationer gör att pumparna kan användas på de flesta vätskor som förekommer inom industrin. De tillverkas i polypropylen (PP), PVDF och acetal. Membranen finns i nitrilgummi, viton, santopren, polyuretan och Teflon. EXP-pumparna har mycket god sugförmåga och ger lika högt vätsketryck som tryckluftstrycket. EXP-pumpar av acetal och kolfiberarmerad polypropylen (PP) är ATEX-godkända. Pumparna kan användas för pumpning av allt ifrån tunnflytande lösningsmedel till mycket trögflytande UVlacker. De klarar även vätskor med partiklar. Deplacement ARO EXP Membranpumpar av plast finns i 6 olika storlekar, se tabellen. Den obalanserade huvudventilen fördelar luften mellan de båda membranen. Den styrs av en pneumatisk pilotventil som mekaniskt påverkas av membranens läge och gör att pumpen aldrig stannar i ett mellanläge. Typ Anslutning Kapacitet [l/min] Slagvolym [liter/slag] PD01 ¼ 20,0 0,072 PD03 ⅜ 40,1 0,083 PD05 ½ 54,5 0,15 PD ,86 PD15 1½ 465 2,34 PD ,30

3 ARO EXP Membranpumpar Tryckluftsdrivna Plast Datablad 3 (16) Luftmotorn som inte stannar Luftmotorn är tillverkad i ett stycke bearbetad termoplast. Få delar, vridstyv konstruktion och hög korrosionsbeständighet resulterar i lågt servicebehov. PE med elektriska in-/utsignaler Alla EXP-pumpar finns i PE-version, d v s pumparna är utrustade med in- och utsignaler för styrning och kontroll av pumpens funktioner för användning i applikationer som t ex dosering. Pilotventil Obalanserad huvudventil D-ventil Quick-Dump Integrerad magnetventil Slagräknare (volymmätning) Fullslagsdetektor Obalanserade huvudventil Den obalanserade huvudventilen eliminerar risken att luftventilen stannar i mitt- eller ändläge, något som kan förekomma på andra membranpumpar. Pilotventil Pilotventilen ökar huvudventilens växlingshastighet, vilket minskar pulsationerna och ökar flödet. D-ventil D-ventil för optimal energieffektivitet samtidigt som kostsamt luftläckage undviks. Keramisk konstruktion för lång livslängd. Quick-Dump Quick-Dump snabbutblåsventiler med stort genomlopp förhindrar isbildning i huvudventilen. Läckagedetektorer SIKAMA AB Nord Tfn SIKAMA ApS Huvudkontor Stockholm Öst Tfn Huvudkontor Danmark Tfn info@sikama.se Väst Tfn Tfn info@sikama.dk Fax Syd Tfn Fax Service Tfn

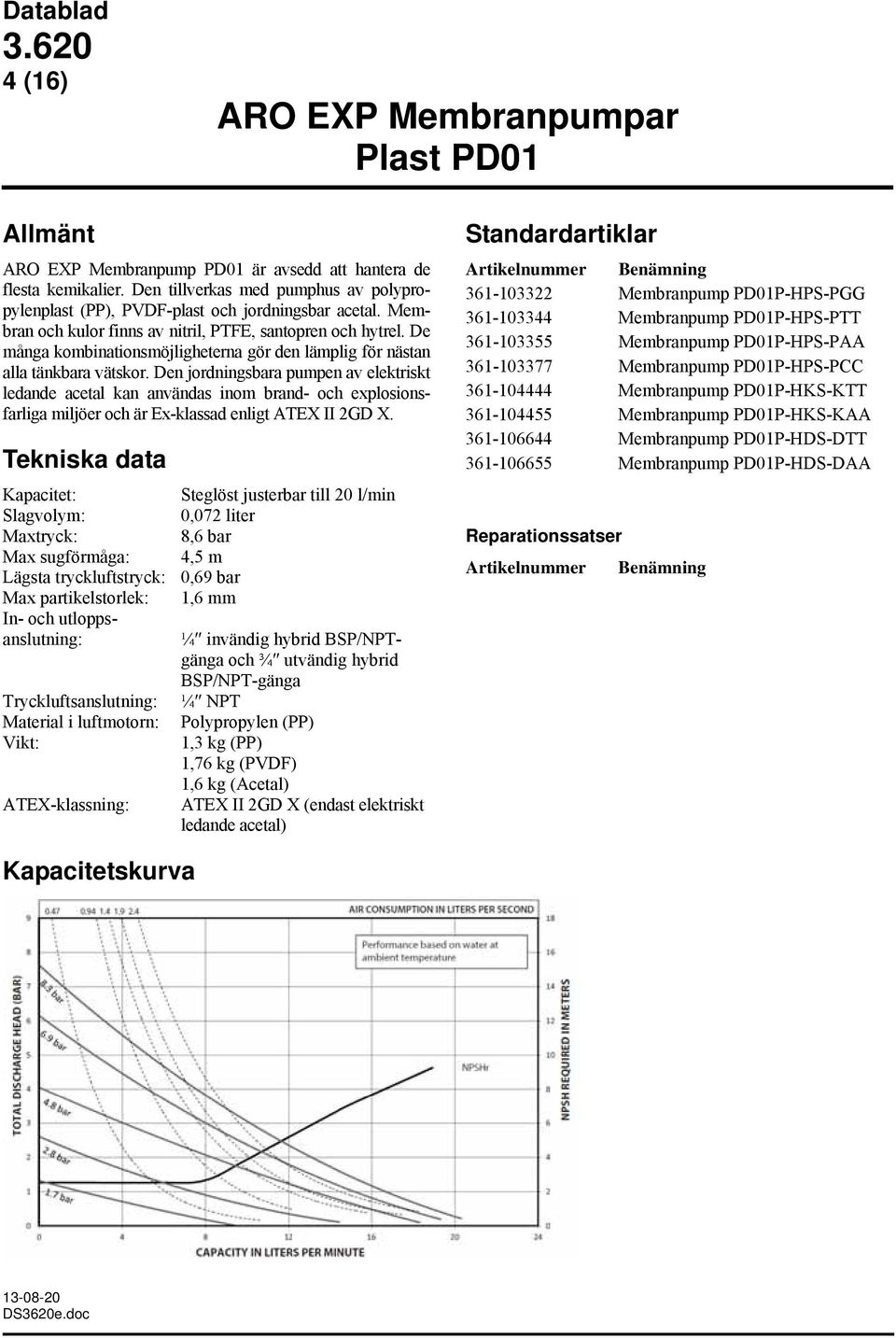

4 Datablad 4 (16) ARO EXP Membranpumpar Plast PD01 Allmänt ARO EXP Membranpump PD01 är avsedd att hantera de flesta kemikalier. Den tillverkas med pumphus av polypropylenplast (PP), PVDF-plast och jordningsbar acetal. Membran och kulor finns av nitril, PTFE, santopren och hytrel. De många kombinationsmöjligheterna gör den lämplig för nästan alla tänkbara vätskor. Den jordningsbara pumpen av elektriskt ledande acetal kan användas inom brand- och explosionsfarliga miljöer och är Ex-klassad enligt ATEX II 2GD X. Tekniska data Kapacitet: Steglöst justerbar till 20 l/min Slagvolym: 0,072 liter Maxtryck: 8,6 bar Max sugförmåga: 4,5 m Lägsta tryckluftstryck: 0,69 bar Max partikelstorlek: 1,6 mm In- och utloppsanslutning: ¼ invändig hybrid BSP/NPTgänga och ¾ utvändig hybrid BSP/NPT-gänga Tryckluftsanslutning: ¼ NPT Material i luftmotorn: Vikt: ATEX-klassning: Polypropylen (PP) 1,3 kg (PP) 1,76 kg (PVDF) 1,6 kg (Acetal) ATEX II 2GD X (endast elektriskt ledande acetal) Standardartiklar Membranpump PD01P-HPS-PGG Membranpump PD01P-HPS-PTT Membranpump PD01P-HPS-PAA Membranpump PD01P-HPS-PCC Membranpump PD01P-HKS-KTT Membranpump PD01P-HKS-KAA Membranpump PD01P-HDS-DTT Membranpump PD01P-HDS-DAA Reparationssatser Kapacitetskurva

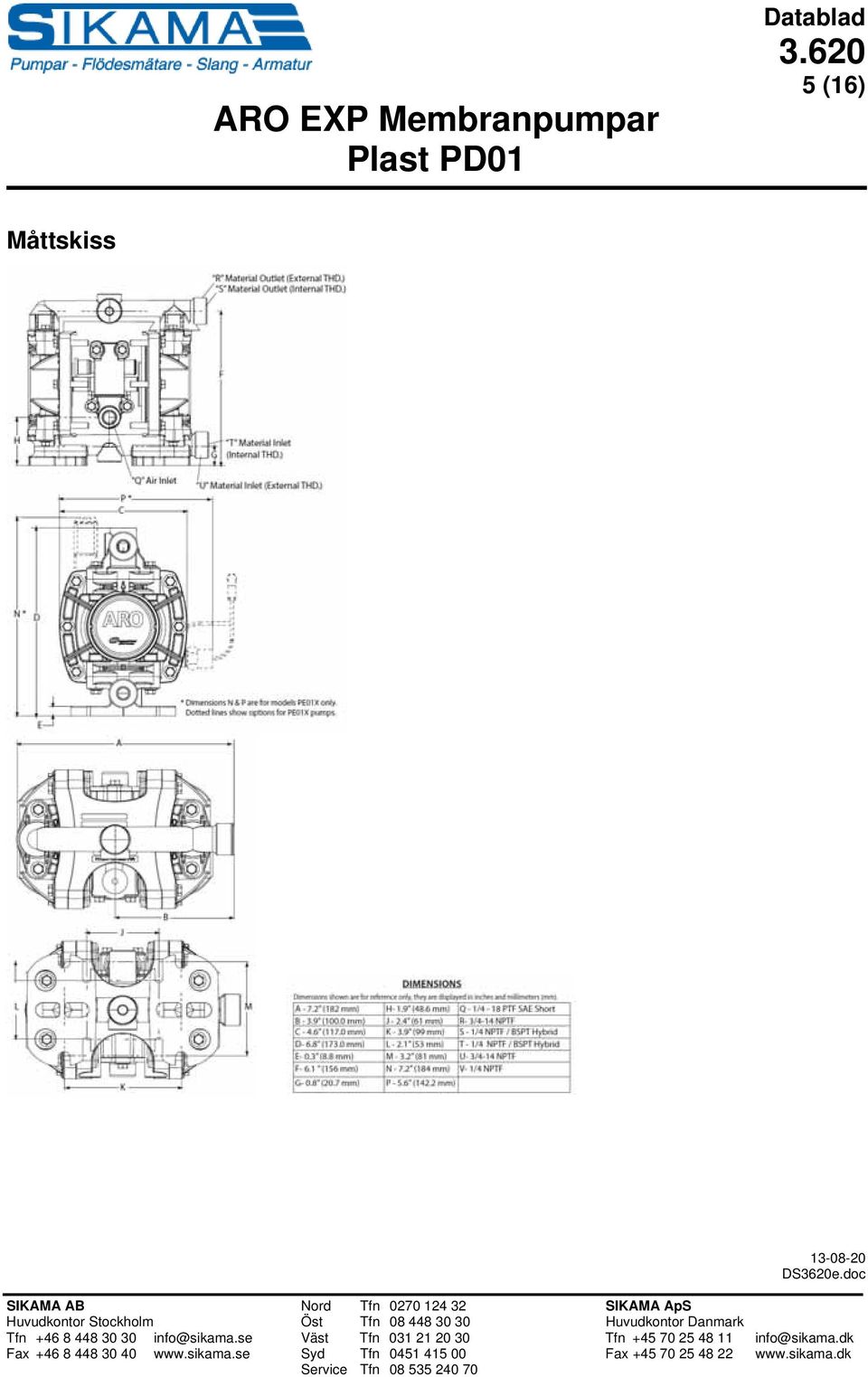

5 ARO EXP Membranpumpar Plast PD01 Datablad 5 (16) Måttskiss SIKAMA AB Nord Tfn SIKAMA ApS Huvudkontor Stockholm Öst Tfn Huvudkontor Danmark Tfn info@sikama.se Väst Tfn Tfn info@sikama.dk Fax Syd Tfn Fax Service Tfn

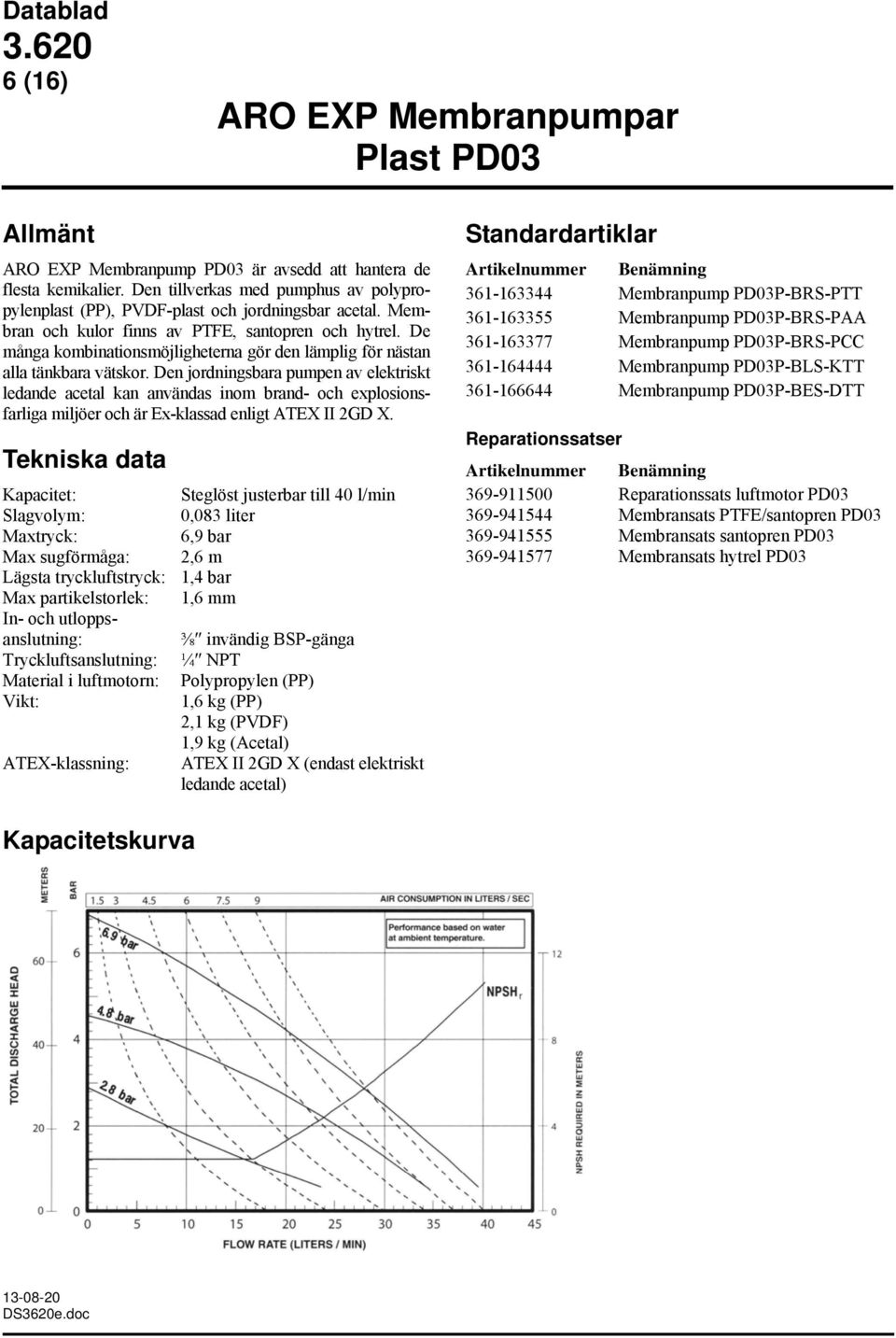

6 Datablad 6 (16) ARO EXP Membranpumpar Plast PD03 Allmänt ARO EXP Membranpump PD03 är avsedd att hantera de flesta kemikalier. Den tillverkas med pumphus av polypropylenplast (PP), PVDF-plast och jordningsbar acetal. Membran och kulor finns av PTFE, santopren och hytrel. De många kombinationsmöjligheterna gör den lämplig för nästan alla tänkbara vätskor. Den jordningsbara pumpen av elektriskt ledande acetal kan användas inom brand- och explosionsfarliga miljöer och är Ex-klassad enligt ATEX II 2GD X. Tekniska data Kapacitet: Steglöst justerbar till 40 l/min Slagvolym: 0,083 liter Maxtryck: 6,9 bar Max sugförmåga: 2,6 m Lägsta tryckluftstryck: 1,4 bar Max partikelstorlek: 1,6 mm In- och utloppsanslutning: ⅜ invändig BSP-gänga Tryckluftsanslutning: ¼ NPT Material i luftmotorn: Polypropylen (PP) Vikt: 1,6 kg (PP) 2,1 kg (PVDF) 1,9 kg (Acetal) ATEX-klassning: ATEX II 2GD X (endast elektriskt ledande acetal) Standardartiklar Membranpump PD03P-BRS-PTT Membranpump PD03P-BRS-PAA Membranpump PD03P-BRS-PCC Membranpump PD03P-BLS-KTT Membranpump PD03P-BES-DTT Reparationssatser Reparationssats luftmotor PD Membransats PTFE/santopren PD Membransats santopren PD Membransats hytrel PD03 Kapacitetskurva

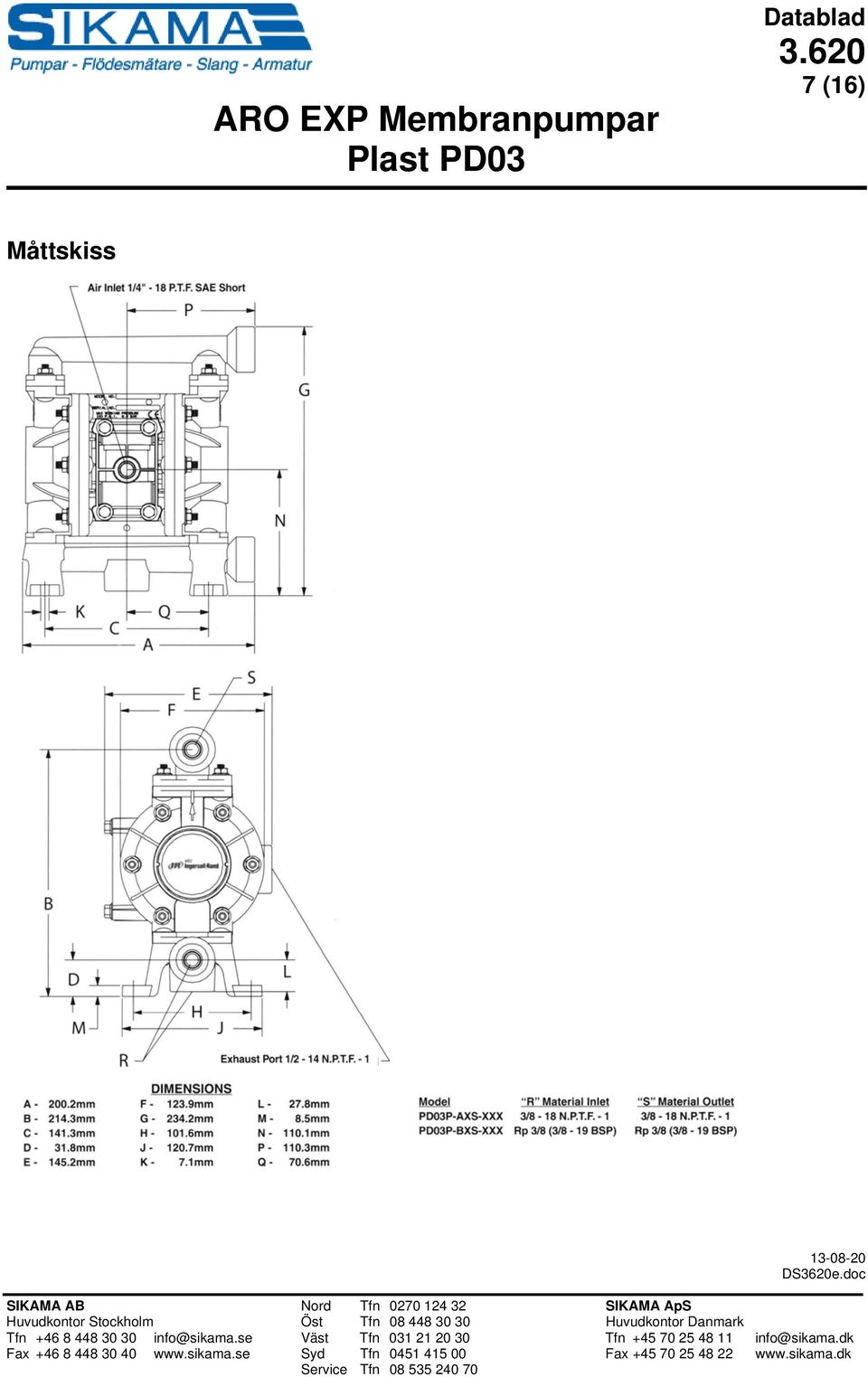

7 ARO EXP Membranpumpar Plast PD03 Datablad 7 (16) Måttskiss SIKAMA AB Nord Tfn SIKAMA ApS Huvudkontor Stockholm Öst Tfn Huvudkontor Danmark Tfn info@sikama.se Väst Tfn Tfn info@sikama.dk Fax Syd Tfn Fax Service Tfn

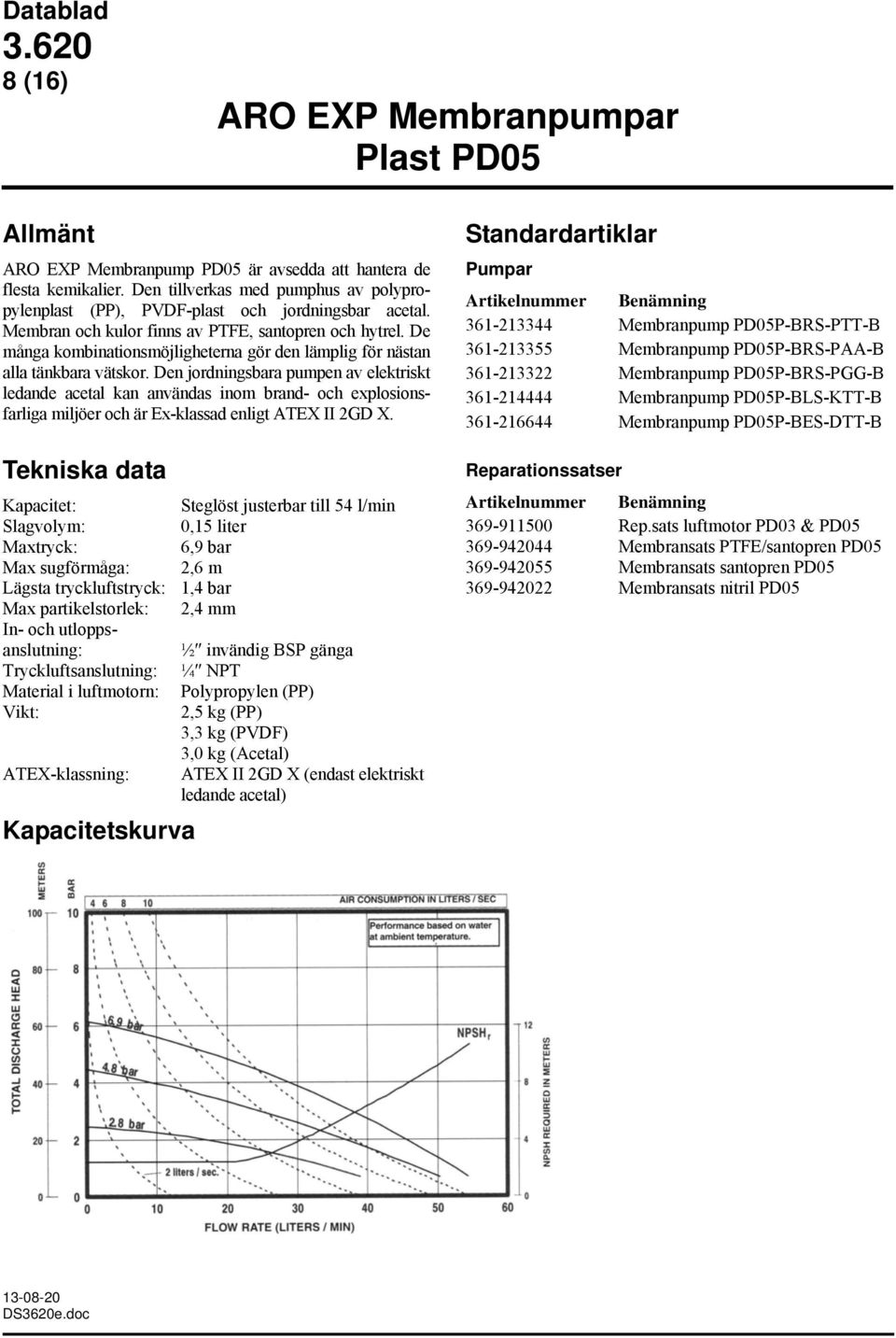

8 Datablad 8 (16) ARO EXP Membranpumpar Plast PD05 Allmänt ARO EXP Membranpump PD05 är avsedda att hantera de flesta kemikalier. Den tillverkas med pumphus av polypropylenplast (PP), PVDF-plast och jordningsbar acetal. Membran och kulor finns av PTFE, santopren och hytrel. De många kombinationsmöjligheterna gör den lämplig för nästan alla tänkbara vätskor. Den jordningsbara pumpen av elektriskt ledande acetal kan användas inom brand- och explosionsfarliga miljöer och är Ex-klassad enligt ATEX II 2GD X. Tekniska data Kapacitet: Steglöst justerbar till 54 l/min Slagvolym: 0,15 liter Maxtryck: 6,9 bar Max sugförmåga: 2,6 m Lägsta tryckluftstryck: 1,4 bar Max partikelstorlek: 2,4 mm In- och utloppsanslutning: ½ invändig BSP gänga Tryckluftsanslutning: ¼ NPT Material i luftmotorn: Polypropylen (PP) Vikt: 2,5 kg (PP) 3,3 kg (PVDF) 3,0 kg (Acetal) ATEX-klassning: ATEX II 2GD X (endast elektriskt ledande acetal) Kapacitetskurva Standardartiklar Pumpar Membranpump PD05P-BRS-PTT-B Membranpump PD05P-BRS-PAA-B Membranpump PD05P-BRS-PGG-B Membranpump PD05P-BLS-KTT-B Membranpump PD05P-BES-DTT-B Reparationssatser Rep.sats luftmotor PD03 & PD Membransats PTFE/santopren PD Membransats santopren PD Membransats nitril PD05

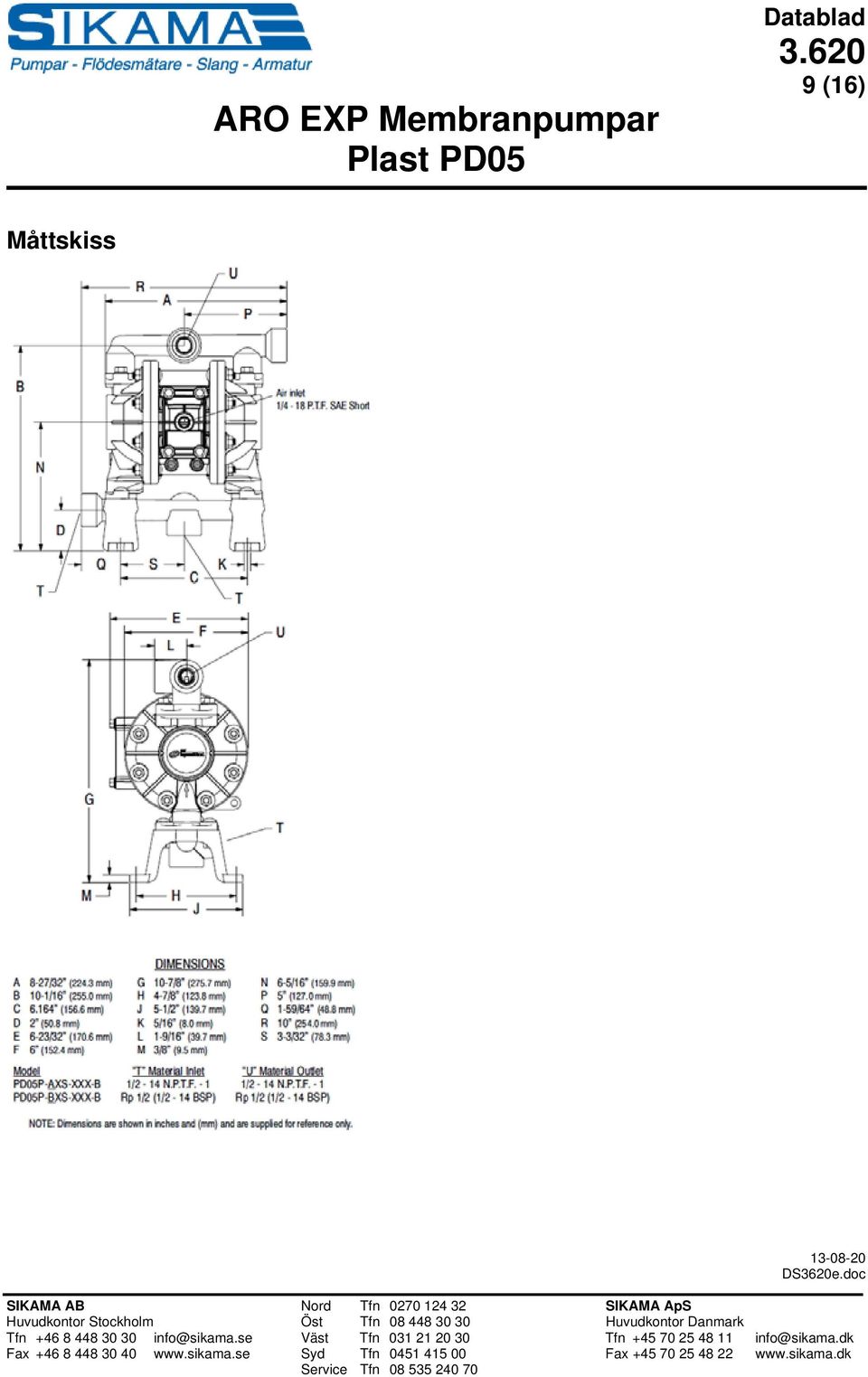

9 ARO EXP Membranpumpar Plast PD05 Datablad 9 (16) Måttskiss SIKAMA AB Nord Tfn SIKAMA ApS Huvudkontor Stockholm Öst Tfn Huvudkontor Danmark Tfn info@sikama.se Väst Tfn Tfn info@sikama.dk Fax Syd Tfn Fax Service Tfn

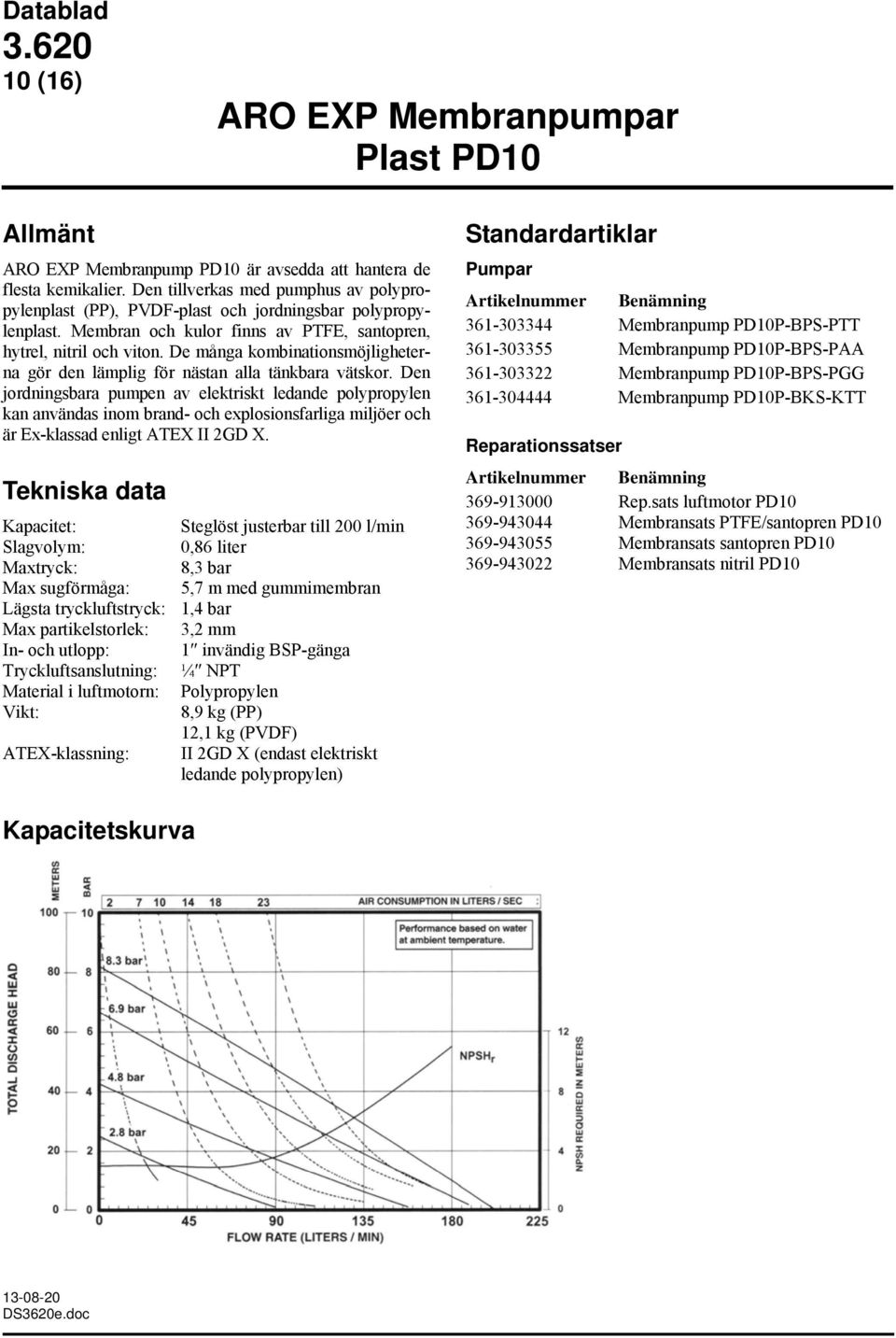

10 Datablad 10 (16) ARO EXP Membranpumpar Plast PD10 Allmänt ARO EXP Membranpump PD10 är avsedda att hantera de flesta kemikalier. Den tillverkas med pumphus av polypropylenplast (PP), PVDF-plast och jordningsbar polypropylenplast. Membran och kulor finns av PTFE, santopren, hytrel, nitril och viton. De många kombinationsmöjligheterna gör den lämplig för nästan alla tänkbara vätskor. Den jordningsbara pumpen av elektriskt ledande polypropylen kan användas inom brand- och explosionsfarliga miljöer och är Ex-klassad enligt ATEX II 2GD X. Tekniska data Kapacitet: Steglöst justerbar till 200 l/min Slagvolym: 0,86 liter Maxtryck: 8,3 bar Max sugförmåga: 5,7 m med gummimembran Lägsta tryckluftstryck: 1,4 bar Max partikelstorlek: 3,2 mm In- och utlopp: 1 invändig BSP-gänga Tryckluftsanslutning: ¼ NPT Material i luftmotorn: Polypropylen Vikt: 8,9 kg (PP) 12,1 kg (PVDF) ATEX-klassning: II 2GD X (endast elektriskt ledande polypropylen) Standardartiklar Pumpar Membranpump PD10P-BPS-PTT Membranpump PD10P-BPS-PAA Membranpump PD10P-BPS-PGG Membranpump PD10P-BKS-KTT Reparationssatser Rep.sats luftmotor PD Membransats PTFE/santopren PD Membransats santopren PD Membransats nitril PD10 Kapacitetskurva

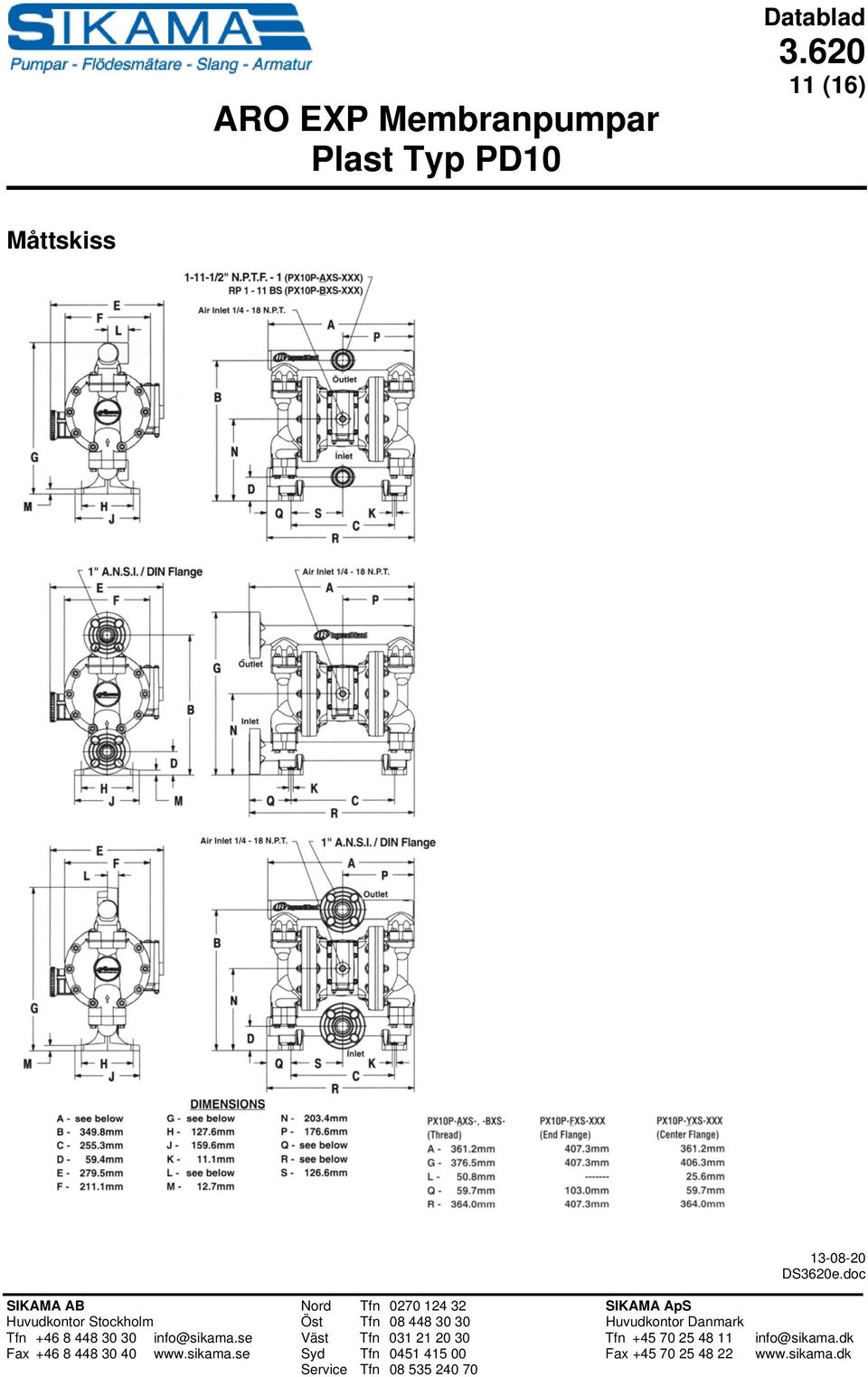

11 ARO EXP Membranpumpar Plast Typ PD10 Datablad 11 (16) Måttskiss SIKAMA AB Nord Tfn SIKAMA ApS Huvudkontor Stockholm Öst Tfn Huvudkontor Danmark Tfn info@sikama.se Väst Tfn Tfn info@sikama.dk Fax Syd Tfn Fax Service Tfn

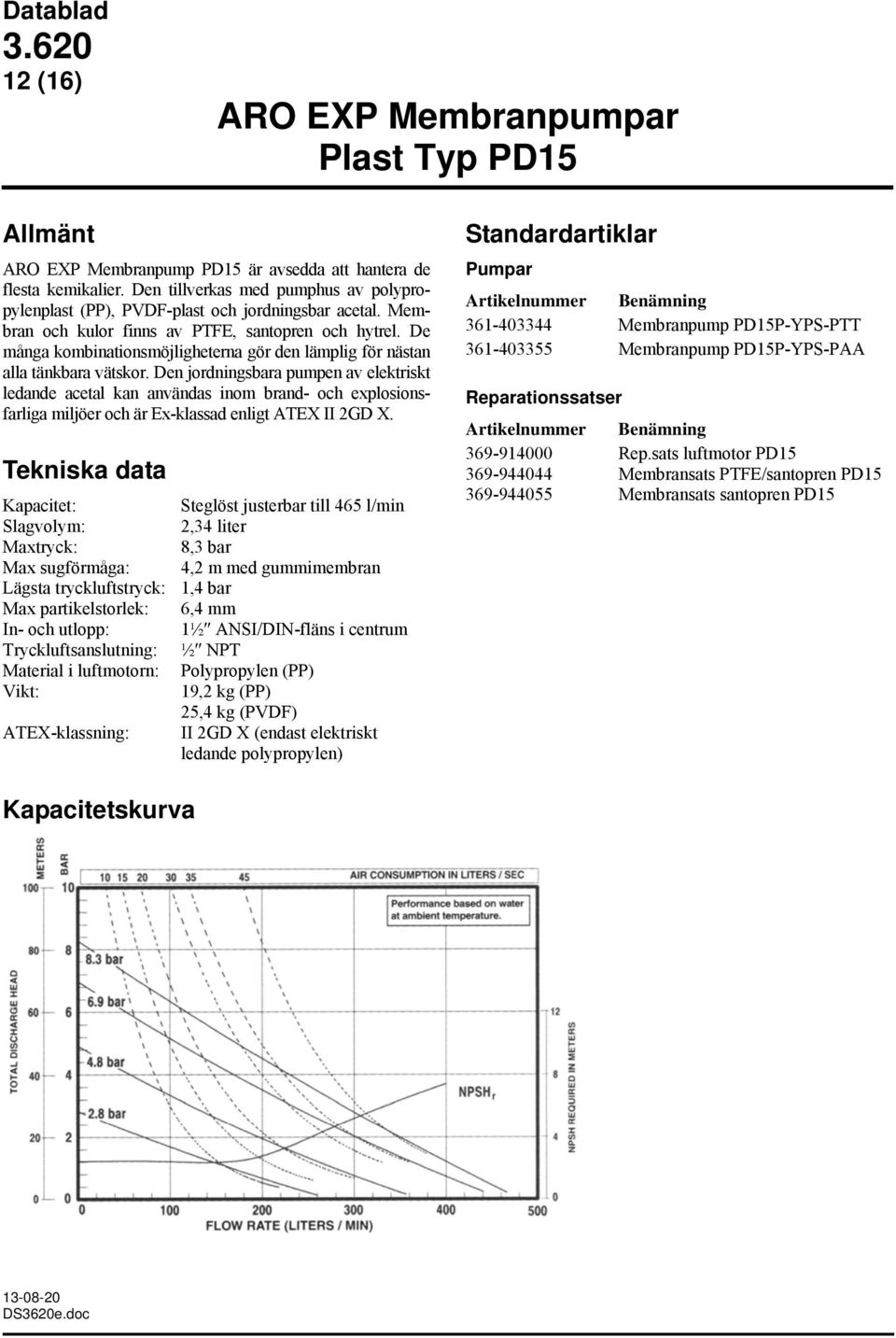

12 Datablad 12 (16) ARO EXP Membranpumpar Plast Typ PD15 Allmänt ARO EXP Membranpump PD15 är avsedda att hantera de flesta kemikalier. Den tillverkas med pumphus av polypropylenplast (PP), PVDF-plast och jordningsbar acetal. Membran och kulor finns av PTFE, santopren och hytrel. De många kombinationsmöjligheterna gör den lämplig för nästan alla tänkbara vätskor. Den jordningsbara pumpen av elektriskt ledande acetal kan användas inom brand- och explosionsfarliga miljöer och är Ex-klassad enligt ATEX II 2GD X. Tekniska data Kapacitet: Steglöst justerbar till 465 l/min Slagvolym: 2,34 liter Maxtryck: 8,3 bar Max sugförmåga: 4,2 m med gummimembran Lägsta tryckluftstryck: 1,4 bar Max partikelstorlek: 6,4 mm In- och utlopp: 1½ ANSI/DIN-fläns i centrum Tryckluftsanslutning: ½ NPT Material i luftmotorn: Polypropylen (PP) Vikt: 19,2 kg (PP) 25,4 kg (PVDF) ATEX-klassning: II 2GD X (endast elektriskt ledande polypropylen) Standardartiklar Pumpar Membranpump PD15P-YPS-PTT Membranpump PD15P-YPS-PAA Reparationssatser Rep.sats luftmotor PD Membransats PTFE/santopren PD Membransats santopren PD15 Kapacitetskurva

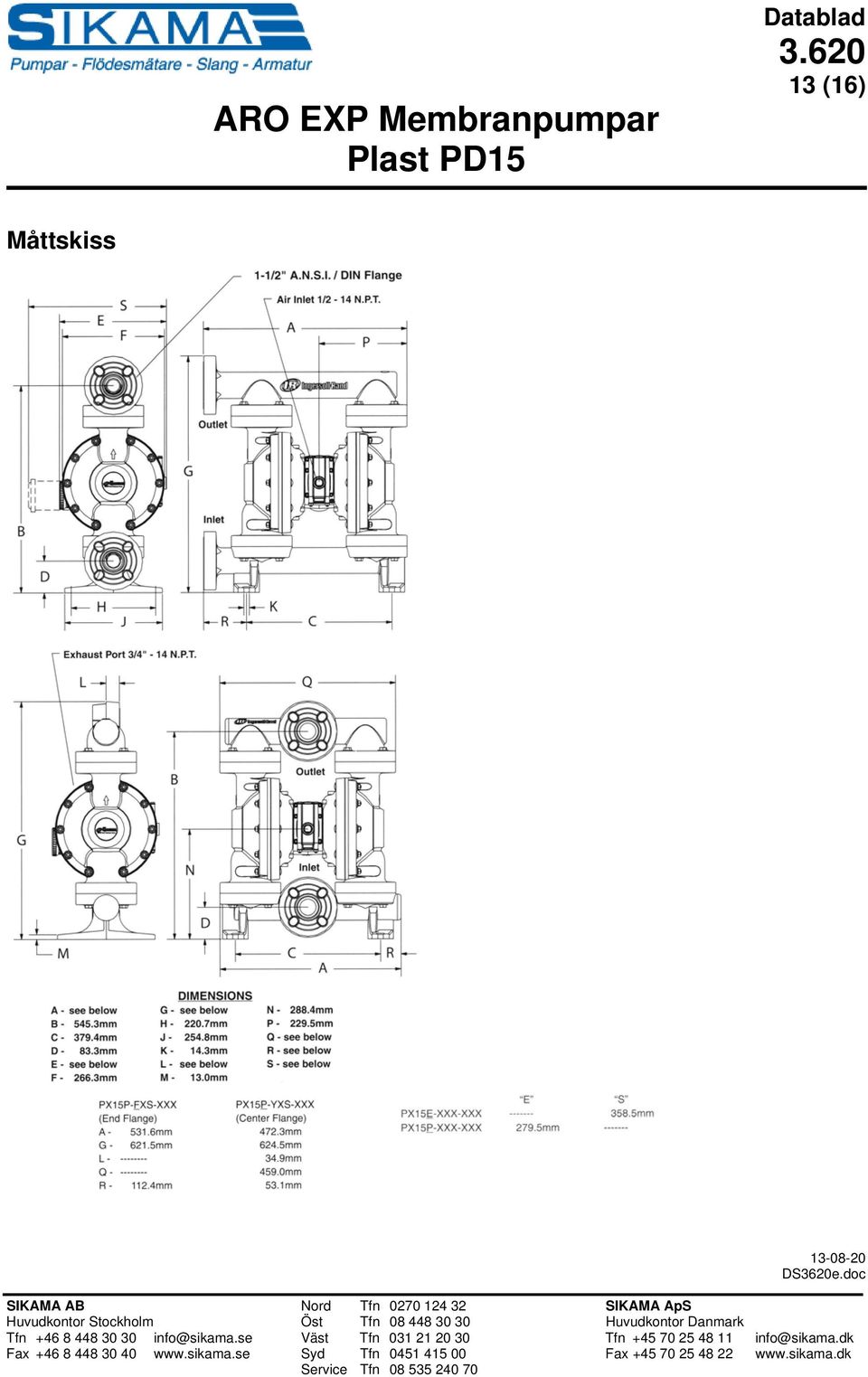

13 ARO EXP Membranpumpar Plast PD15 Datablad 13 (16) Måttskiss SIKAMA AB Nord Tfn SIKAMA ApS Huvudkontor Stockholm Öst Tfn Huvudkontor Danmark Tfn info@sikama.se Väst Tfn Tfn info@sikama.dk Fax Syd Tfn Fax Service Tfn

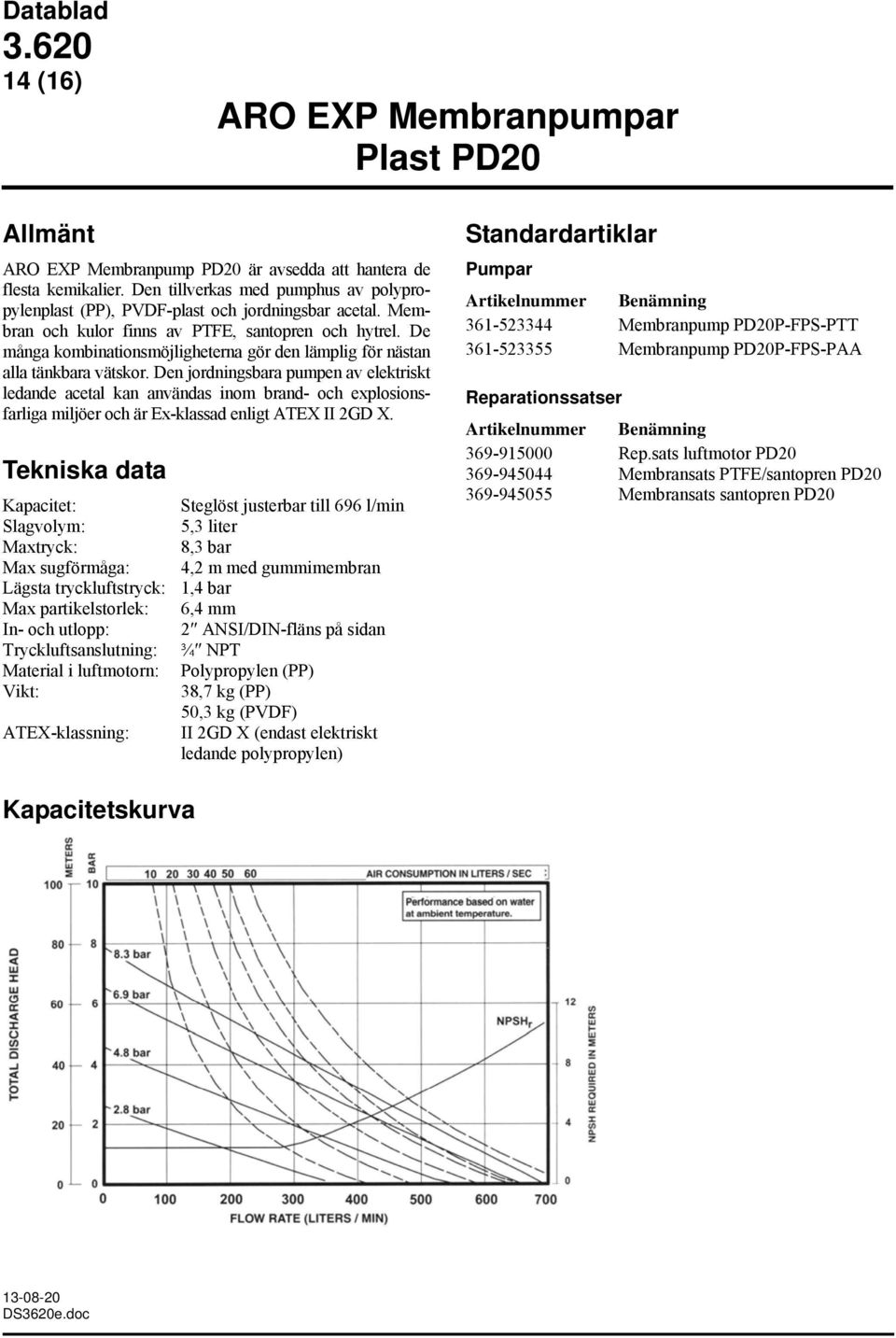

14 Datablad 14 (16) ARO EXP Membranpumpar Plast PD20 Allmänt ARO EXP Membranpump PD20 är avsedda att hantera de flesta kemikalier. Den tillverkas med pumphus av polypropylenplast (PP), PVDF-plast och jordningsbar acetal. Membran och kulor finns av PTFE, santopren och hytrel. De många kombinationsmöjligheterna gör den lämplig för nästan alla tänkbara vätskor. Den jordningsbara pumpen av elektriskt ledande acetal kan användas inom brand- och explosionsfarliga miljöer och är Ex-klassad enligt ATEX II 2GD X. Tekniska data Kapacitet: Steglöst justerbar till 696 l/min Slagvolym: 5,3 liter Maxtryck: 8,3 bar Max sugförmåga: 4,2 m med gummimembran Lägsta tryckluftstryck: 1,4 bar Max partikelstorlek: 6,4 mm In- och utlopp: 2 ANSI/DIN-fläns på sidan Tryckluftsanslutning: ¾ NPT Material i luftmotorn: Polypropylen (PP) Vikt: 38,7 kg (PP) 50,3 kg (PVDF) ATEX-klassning: II 2GD X (endast elektriskt ledande polypropylen) Standardartiklar Pumpar Membranpump PD20P-FPS-PTT Membranpump PD20P-FPS-PAA Reparationssatser Rep.sats luftmotor PD Membransats PTFE/santopren PD Membransats santopren PD20 Kapacitetskurva

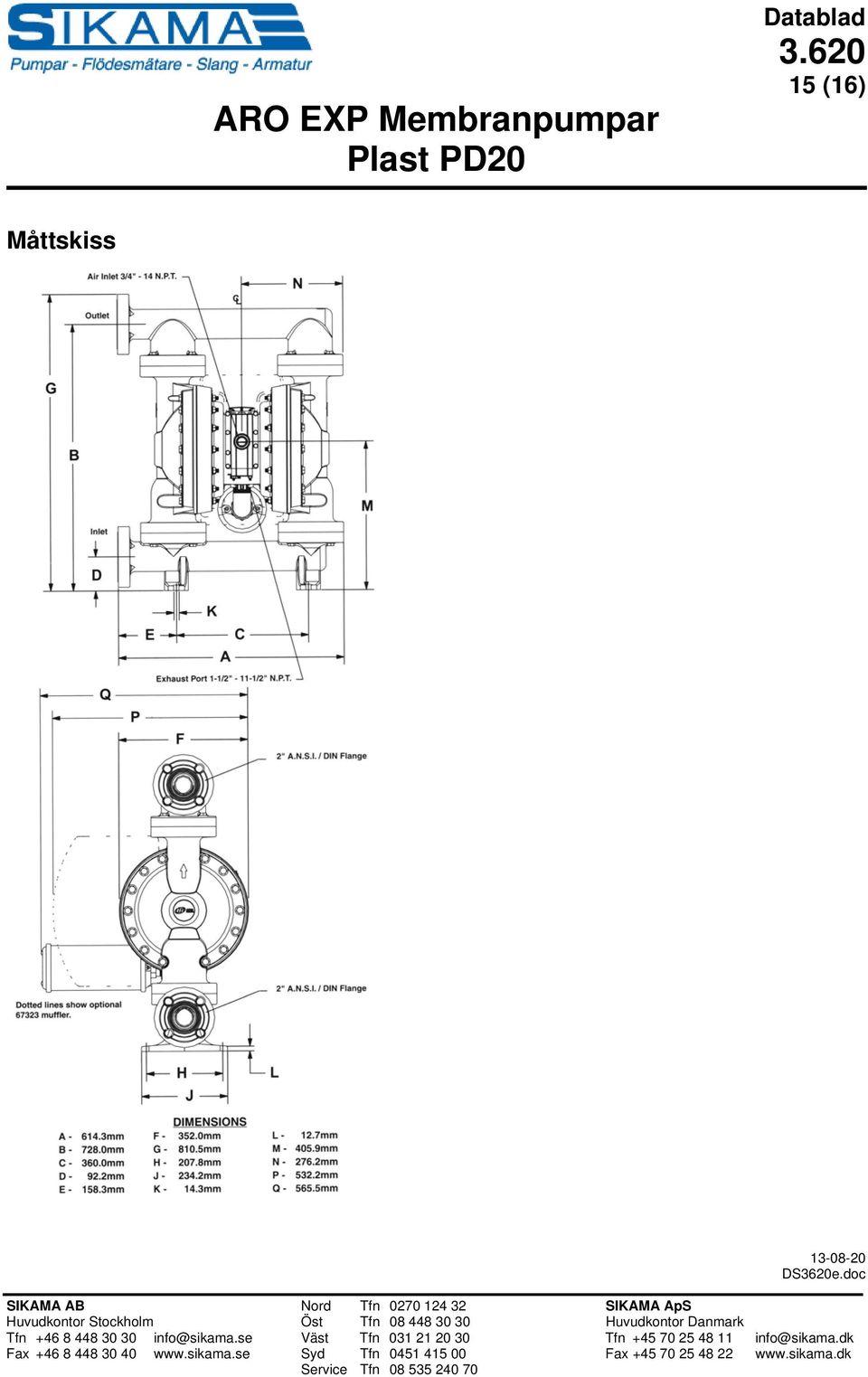

15 ARO EXP Membranpumpar Plast PD20 Datablad 15 (16) Måttskiss SIKAMA AB Nord Tfn SIKAMA ApS Huvudkontor Stockholm Öst Tfn Huvudkontor Danmark Tfn info@sikama.se Väst Tfn Tfn info@sikama.dk Fax Syd Tfn Fax Service Tfn

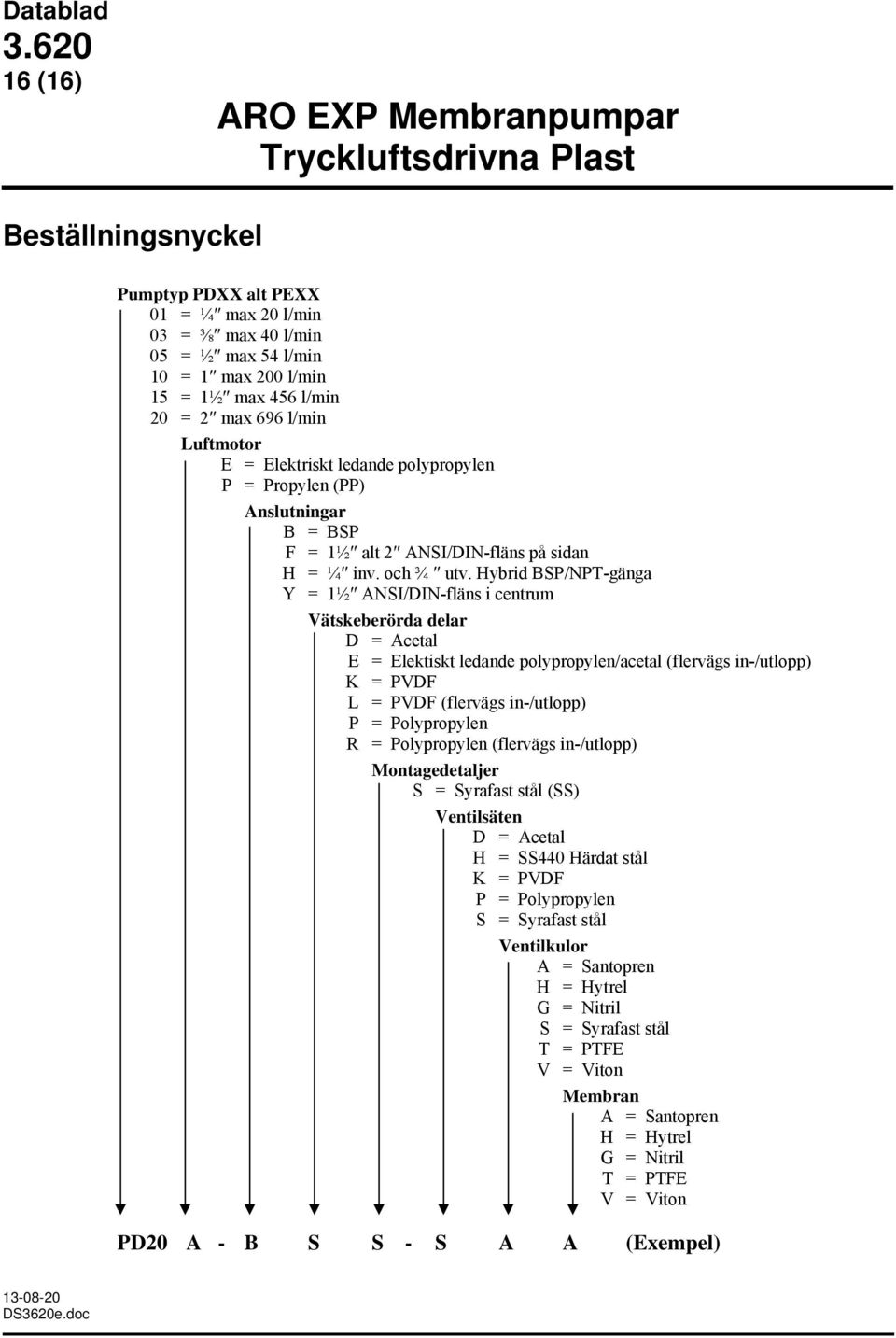

16 Datablad 16 (16) ARO EXP Membranpumpar Tryckluftsdrivna Plast Beställningsnyckel Pumptyp PDXX alt PEXX 01 = ¼ max 20 l/min 03 = ⅜ max 40 l/min 05 = ½ max 54 l/min 10 = 1 max 200 l/min 15 = 1½ max 456 l/min 20 = 2 max 696 l/min Luftmotor E = Elektriskt ledande polypropylen P = Propylen (PP) Anslutningar B = BSP F = 1½ alt 2 ANSI/DIN-fläns på sidan H = ¼ inv. och ¾ utv. Hybrid BSP/NPT-gänga Y = 1½ ANSI/DIN-fläns i centrum Vätskeberörda delar D = Acetal E = Elektiskt ledande polypropylen/acetal (flervägs in-/utlopp) K = PVDF L = PVDF (flervägs in-/utlopp) P = Polypropylen R = Polypropylen (flervägs in-/utlopp) Montagedetaljer S = Syrafast stål (SS) Ventilsäten D = Acetal H = SS440 Härdat stål K = PVDF P = Polypropylen S = Syrafast stål Ventilkulor A = Santopren H = Hytrel G = Nitril S = Syrafast stål T = PTFE V = Viton Membran A = Santopren H = Hytrel G = Nitril T = PTFE V = Viton PD20 A - B S S - S A A (Exempel)
