SE-PUMPEN MADE IN SWEDEN

Transkript

1 Nordens ledande tillverkare av excenterskruvpumpar sedan 1994 SE-PUMPEN MADE IN SWEDEN

2 Precisionssmidda excenterskruvpumpar tillverkade i Sverige En kvalitetspump du verkligen kan lita på i alla lägen! Många år av samlade erfarenheter har lett fram till en rejäl konstruktion med många fördelar! Det spelar ingen roll vilken bransch du tillhör. SE-Pumpen klarar jobbet där du behöver den. Smitt pumphus i syrafaststål med dubbla rensluckor är standard från storlek SE200. Rotera inloppet upp, ner, vänster eller höger, du bestämmer. Smidd kopplingsstång i syrafaststål och en stor diameter på kopplingsstången ger hög vridstyvhet och förhindrar omlindning av fibrer och annat trådigt material som kan orsaka stopp. Kort längd och låg höjd för bästa inbyggnadsmått tack vare vår konstruktion med det smidda pumphuset. Vi kan alltid anpassa inloppsstosen efter önskemål. Pumpen är lätt att montera in mot befintliga rörsystem. Mekanisk axeltätning är standard på våra SE-Pumpar i kombination med avtagbart drivhuvud för att underlätta service och tätningsbyte. Inpressade utbytbara härdade bussningar för lång hållbarhet är som standard monterade i kopplingsstång, drivhuvud och rotorhuvud. Oljefyllda kopplingar smörjer alltid på rätt ställe i kopplingarna. Oljan ger mycket längre hållbarhet än smörjfett. Dragstängerna monterade i tryckstosen och kan enkelt lossas eller spännas vid pumphusets gavel. Dragstängerna följer med tryckstosen så att de inte är i vägen vid ett statorbyte. Tryckstosen konstruerad utan öron vilket eliminerar risken att man spräcker godset vid öronen när man drar momentet på dragstängerna. Unikt delbart inloppstråg på BC-modellerna ger enkel åtkomst till att byta rotorn utan att riva hela tråget och när konan blir sliten byter du den med enkelhet. Hög torrhalt Trögflytande Partiklar Vätskans egenskaper Flöden Tryck Sughöjd Temperatur Övriga egenskaper Alla olika sorters slam med TS-halter upp till 40% Alla medier med viskositet upp till miljoner CP Från lågt till högt innehåll upp till 15 mm diameter Dilatans Tixotrop Hygienisk Vidhäftande Skjuvningskänslig Slitande Frätande ph 0-14 Giftig Smörjande Icke smörjande Från någon milliliter per minut upp till 150 m Upp till 24 bar (48 bar på vissa modeller) upp till 9 MVP -20 o till +00 o Valfri flödesriktning Valfritt installationsläge Låg och jämn pulsation Tyst och mjuk drift Kundanpassningsbar

3 Standardmodellerna Modell DP = Doserpump för små flöden med hög precision (se separat DP-broschyr för info). Modell BA = Motorväxel direktkopplad till pumpen som ett monoblock. Modell BC = Monoblock pump som tillverkas med inloppstråg och matarskruv. Modell EA = Egenlagrad pump där valfri drivning ansluts till lagerbockens axelända. Modell FG = Food grade pump med SMS/DIN-anslutningar och förberedd för diskning. DP BA BA BC EA FG Vi bygger ofta och gärna kundanpassade modeller för svåra applikationer utan att tumma på kvalitet och leveranstid. Beskriv din applikation så bygger vi en pump som passar.

4 Serieöversikt Serien SE12, SE12, SE14 SE14För För mottryck från från 0 till 0 till bar bar Motoreffekter från från 0,7 0,7 kilowatt Serien SE22, SE22, SE24 SE24För För mottryck från från 0 till 0 till bar bar Motoreffekter från från 0,7 0,7 kilowatt 0 0 Serien SE0, SE0, SE1 SE1För För mottryck från från 0 till 0 till bar bar SE2, SE2, SE4 SE4Motoreffekter från från 0,55 0,55 kilowatt Serien SE51, SE51, För För mottryck från från 0 till 0 till bar bar SE52,SE54 Motoreffekter från från 0,55 0,55 kilowatt Liter Liter per per timme Kubikmeter per per timme Serien SE100, SE101 SE101För För mottryck från från 0 till 0 till bar bar SE102, SE104 SE104Motoreffekter från från 0,75 0,75 kilowatt Serien SE200, SE201 SE201För För mottryck från från 0 till 0 till bar bar SE202, SE204 SE204Motoreffekter från från 0,75 0,75 kilowatt Serien SE80, SE81 SE81För För mottryck från från 0 till 0 till bar bar SE82, SE84 SE84Motoreffekter från från 1,5 1,5 kilowatt Serien SE551 SE551För För mottryck från från 0 till 0 till bar bar Motoreffekter från från kilowatt Serien SE750, SE751 SE751För För mottryck från från 0 till 0 till bar bar SE752, SE754 SE754Motoreffekter från från 2,2 2,2 kilowatt Serien SE1001 För För mottryck från från 0 till 0 till bar bar *SE1002 Motoreffekter från från 5,5 5,5 kilowatt Serien SE1450 För För mottryck från från 0 till 0 till bar bar SE1451, SE1452 Motoreffekter från från 5,5 5,5 kilowatt Serien SE2700 För För mottryck från från 0 till 0 till bar bar SE2701, SE2702 Motoreffekter från från 7,5 7,5 kilowatt Serien SE5000 För För mottryck från från 0 till 0 till 6 bar 6 bar SE5001 Motoreffekter från från kilowatt

5 OBS! För flöden högre än 150m kontakta någon av våra säljare!

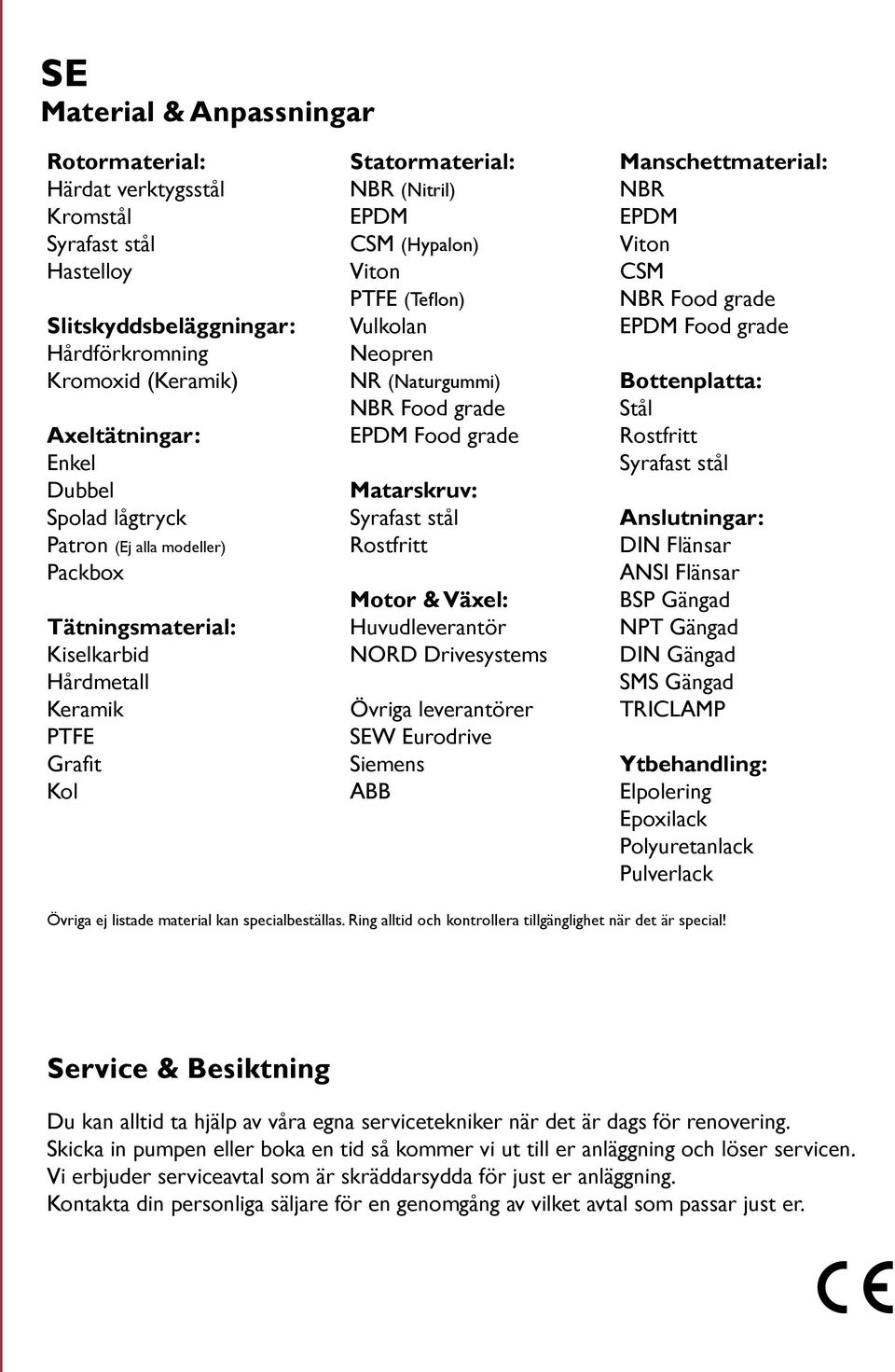

6 Material & Anpassningar Rotormaterial: Härdat verktygsstål Kromstål Syrafast stål Hastelloy Slitskyddsbeläggningar: Hårdförkromning Kromoxid (Keramik) Axeltätningar: Enkel Dubbel Spolad lågtryck Patron (Ej alla modeller) Packbox Tätningsmaterial: Kiselkarbid Hårdmetall Keramik PTFE Grafit Kol Statormaterial: NBR (Nitril) EPDM CSM (Hypalon) Viton PTFE (Teflon) Vulkolan Neopren NR (Naturgummi) NBR Food grade EPDM Food grade Matarskruv: Syrafast stål Rostfritt Motor & Växel: Huvudleverantör NORD Drivesystems Övriga leverantörer SEW Eurodrive Siemens ABB Manschettmaterial: NBR EPDM Viton CSM NBR Food grade EPDM Food grade Bottenplatta: Stål Rostfritt Syrafast stål Anslutningar: DIN Flänsar ANSI Flänsar BSP Gängad NPT Gängad DIN Gängad SMS Gängad TRICLAMP Ytbehandling: Elpolering Epoxilack Polyuretanlack Pulverlack Övriga ej listade material kan specialbeställas. Ring alltid och kontrollera tillgänglighet när det är special! Service & Besiktning Du kan alltid ta hjälp av våra egna servicetekniker när det är dags för renovering. Skicka in pumpen eller boka en tid så kommer vi ut till er anläggning och löser servicen. Vi erbjuder serviceavtal som är skräddarsydda för just er anläggning. Kontakta din personliga säljare för en genomgång av vilket avtal som passar just er.

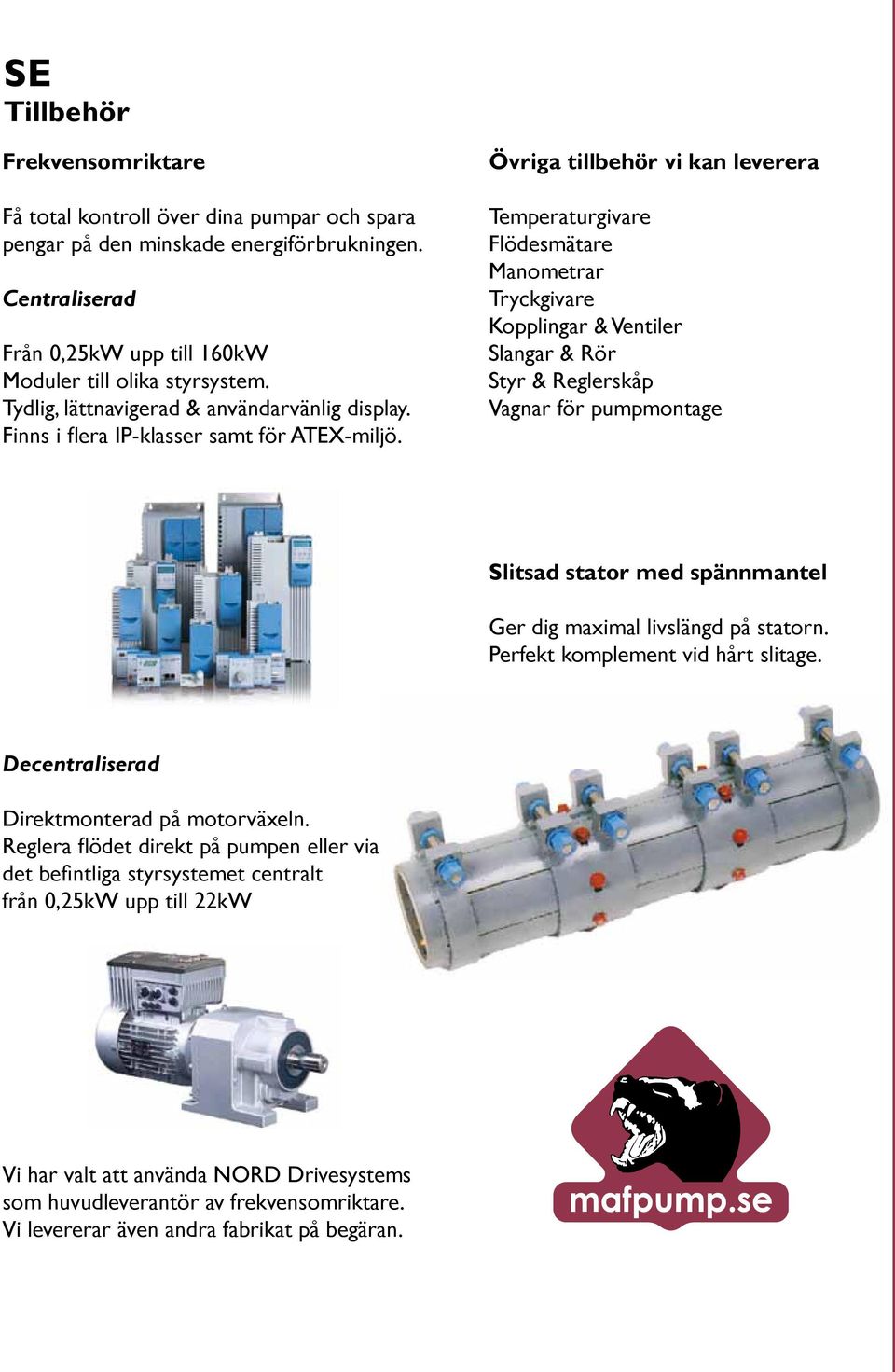

7 Tillbehör Frekvensomriktare Få total kontroll över dina pumpar och spara pengar på den minskade energiförbrukningen. Centraliserad Från 0,25kW upp till 160kW Moduler till olika styrsystem. Tydlig, lättnavigerad & användarvänlig display. Finns i flera IP-klasser samt för ATEX-miljö. Övriga tillbehör vi kan leverera Temperaturgivare Flödesmätare Manometrar Tryckgivare Kopplingar & Ventiler Slangar & Rör Styr & Reglerskåp Vagnar för pumpmontage Slitsad stator med spännmantel Ger dig maximal livslängd på statorn. Perfekt komplement vid hårt slitage. Decentraliserad Direktmonterad på motorväxeln. Reglera flödet direkt på pumpen eller via det befintliga styrsystemet centralt från 0,25kW upp till 22kW Vi har valt att använda NORD Drivesystems som huvudleverantör av frekvensomriktare. Vi levererar även andra fabrikat på begäran.

8 MAF Pump AB Kontor, Produktion & Lager Postadress Kontaktuppgifter Kryptongatan 18 Box 9049 Telefon: Mölndal Göteborg Fax: E-post: info@mafpump.se
