1 KAPITEL 2 Valskoppling, komplett exkl. packning... 3 Svetskoppling, komplett exkl. packning... 3 Valshylsa... 3 Svetshylsa, kort... 3 Svetshylsa, lång... 4 Valsnippel... 4 Svetsnippel... 4 Svetsnippel, lång... 4 Mutter... 4 Packning, slutet packningsläge... 5 Packning, slutet packningsläge med läpp. 5 Packning, öppet packningsläge... 5 Packning med nät... 5 Nedminskningsnippel för svetsning... 5 Nedminskningshylsa för svetsning... 6 Nippel med utvändig R-gänga... 6 Nippel med invändig R-gänga... 6 Hylsa med utvändig R-gänga... 7 Hylsa med invändig R-gänga... 7 Svetsanslutning med utvändig R-gänga... 7 Huvmutter med kedja... 8 Huvmutter av plast... 8 Blindlock... 8 Strypbricka... 8 Gavel, kupad... 8 Vinkelrör, 90 kort med rakände... 9 Vinkelrör, 90 långt med rakände... 9 Vinkelrör, 90 kort utan rakände... 9 Vinkelrör, 90 långt... 9 Vinkelrör, 90 långt (special) Vinkelrör, 90 förlängt Vinkelrör, 90 med instrumentanslutning och utv. BSP-gänga Vinkelrör, Vinkelslangrör Vinkelslanghylsa Vinkelslangrör Vinkelslanghylsa Slangrör Slangrör, svarvat Slanghylsa Slangnippel Slanghylsa för klämbacksmontage Slangnippel, för klämbacksmontage Klämback, gjuten Klämback, rostfri lätt Slangkoppling, återanvändbar med SMS-anslutning Kona, koncentrisk Kona, koncentrisk med kort rakände Kona, excentrisk Kona, excentrisk med kort rakände T-rör, kort T-rör, kort nedminskat T-rör, långt T-rör, långt nedminskat T-rör, med vinkelavstick Y-rör Korsrör, långt Korsrör, kort :1

2 KAPITEL 2 Svetskoppling, komplett exkl. packning - DIN Svetshylsa - DIN Svetsnippel - DIN Svetshylsa, special - DIN/SMS Svetsnippel, special - DIN/SMS Mutter - DIN Blindlock - DIN Huvmutter med kedja och packning - DIN Packning - DIN Livsmedelsrör - DIN Vinkelrör, 90 med rakände - DIN Vinkelrör, 90 utan rakände - DIN Vinkelrör, 45 kort - DIN Kona, koncentrisk - DIN Kona, excentrisk - DIN T-rör, långt - DIN T-rör, kort - DIN T-rör, kort nedminskat - DIN Kräver din installation aseptiska kopplingar...? Aseptisk skruvkoppling DIN , från sidan 5:45 Aseptisk clampkoppling DIN , från sidan 5:37...se kapitel 5! Teknisk info om stålsorter :24 2:2

3 SMS Skruvkopplingar Kopplingsdetaljer Valskoppling, komplett exkl. packning Övrigt: Packning, se sidan 2:5. Material: AISI Svetskoppling, komplett exkl. packning Utförande: Dimension 101.6mm tillverkas i två utföranden, standard och K. *K innebär en lättare typ med något lägre svetsnippel (kortare inbyggnadsmått) och mutter. Se även artiklarna 350 och 360 på sidan 2:4. Övrigt: Packning, se sidan 2:5. Material: AISI 304/AISI 316L K* Valshylsa Material: AISI Svetshylsa, kort Material: AISI 304/AISI 316L :3

4 Svetshylsa, lång Material: AISI 304/AISI 316L (*endast i AISI 316L) /4* /4* /4* /4* /4* Valsnippel Material: AISI Rd Rd Rd Rd Rd Svetsnippel Material: AISI 304/AISI 316L Rd Rd Rd Rd Rd Rd Rd Rd K Svetsnippel, lång Övrigt: I dimension 101.6mm finns endast svetsnippel K. Material: AISI 304/AISI 316L Rd Rd Rd Rd Rd Rd K Mutter Material: AISI 304 standard, vissa dimensioner kan även beställas i syrafast stål AISI 316. Ansl. A B C Artikelnr Rd Rd Rd Rd Rd Rd Rd Rd K 2:4 Ordertelefon

5 SMS Kopplingsdetaljer Packning, slutet packningsläge (standard) Material: Nitril (N), EPDM (E), Viton * (V), silikon (S), PTFE (T) Packning, slutet packningsläge med läpp Övrigt: Kopplingar som förses med denna packningstyp blir mer hygieniska då packningens läpp fyller ut så att ingen ficka uppstår i kopplingen. Material: EPDM (E), Viton (V), silikon (S), EPDM/PTFE (ET) Packning, öppet packningsläge Övrigt: Vissa material och dimensioner kommer att utgå ur sortimentet. Material: Nitril (N), EPDM (E), Viton (V), silikon (S), PTFE (T) Packning med nät Material: Packning i EPDM, nät i 316, finns i 10 eller 20 mesh Nedminskningsnippel för svetsning M0* M0* M0* M0* M0* M0*0102 * 1 eller 2 för vilken mesh det ska vara Rd Rd Rd Rd Rd Rd Rd Rd Rd Rd Rd *Viton är ett registrerat varumärke från DuPont Dow Elastomers. 2:5

6 Nedminskningshylsa för svetsning Nippel med utvändig R-gänga (BSP) Övrigt: Utförande med nyckelgrepp kan måttmässigt avvika från tabellen. Ansl. A B R Artikelnr Rd R 1" Rd R 1 1/2" Rd R 2" Rd R 2 1/2" Rd R 3" Nippel med invändig R-gänga (BSP) Övrigt: Utförande med nyckelgrepp kan måttmässigt avvika från tabellen. Ansl. A B R Artikelnr Rd R 3/4" Rd R 1" Rd R 1 1/4" Rd R 1 1/2" Rd R 1 1/2" Rd R 2" Rd R 2" Rd R 2 1/2" Rd R 2 1/2" Rd R 3" :6 Ordertelefon

7 SMS Kopplingsdetaljer Hylsa med utvändig R-gänga (BSP) Övrigt: Utförande med nyckelgrepp kan måttmässigt avvika från tabellen. Ansl. A B R Artikelnr. * R 1" * R 1 1/2" R 2" R 2 1/2" R 3" * DN25 levereras med mutter. Hylsa med invändig R-gänga (BSP) Övrigt: *Levereras med mutter Ansl. A B R Artikelnr R 3/4" *25.0 Rd R 1" R 1 1/4" *38.0 Rd R 1 1/2" R 1 1/2" *51.0 Rd R 2" R 2" *63.5 Rd R 2 1/2" R 2 1/2" *76.0 Rd R 3" * med mutter Svetsanslutning med utvändig R-gänga (BSP) Ansl. D B R Artikelnr R 1" R 1 1/2" R 2" R 2 1/2" R 3" :7

8 Huvmutter med kedja Material: AISI 304 Ansl. A B C Artikelnr Rd Rd Rd Rd Rd Rd Lös kedja, L= Huvmutter av plast Arbetstemperatur: -100 C till +80 C Material: Polyethylen HD Ansl. A B C Artikelnr Rd Rd Rd Rd Rd Blindlock Ansl. A B C Artikelnr Strypbricka Material: Med eller utan hål, AISI 316L Ansl. A B hål Ø Artikelnr Gavel, kupad (passar till livsmedelsrör). Finns i flera dimensioner, se sid 1:14 Ansl./D A T Artikelnr :8 Ordertelefon

9 SMS Vinkelrör Vinkelrör, 90 kort med rakände Övrigt: Rakände gäller ej dim *, Radie: Se tabell Material: AISI 304/316L (/4 endast 316L) Ansl. DxT A R Artikelnr * / / / / / / / /4 Vinkelrör, 90 långt med rakände Radie: Ca 1.5 D Material: AISI 304/316L Ansl. DxT A B R Artikelnr Vinkelrör, 90 kort utan rakände Radie: Ca 1.5 D Material: AISI 304/316L Ansl. DxT A R Artikelnr Vinkelrör, 90 långt Radie: Ca 2 D Material: AISI 304/316L Ansl. DxT A R Artikelnr :9

10 Vinkelrör, 90 långt (special) Radie: Ca 3 D (gäller ej dim. 38 och 76) Material: AISI 304/316L Ansl. DxT A B R Artikelnr Vinkelrör, 90 förlängt Radie: Ca 1.5 D Material: AISI 304/316L Ansl. DxT A B R Artikelnr Vinkelrör, 90 med instrumentanslutning och utv. BSP-gänga Radie: Ca 1 D Ansl. DxT A B E R Artikelnr R½" R¾" R¾" R¾" R¾" R¾" Vinkelrör, 45 Material: AISI 304/316L Ansl. DxT A B R Artikelnr / / / / / / /4 2:10 Ordertelefon

11 SMS Slangrör Slanghylsor Vinkelslangrör 90 Övrigt: Kan även beställas med radie lika artiklarna nr på sidorna 2:9-10. Radie: Ca 1 D Ansl. DxT A C Artikelnr Vinkelslanghylsa 90 Övrigt: Kan även beställas med radie lika artiklarna nr på sidorna 2:9-10. Radie: Ca 1 D Ansl. A B C D Artikelnr Vinkelslangrör 45 Ansl. DxT A B C Artikelnr Vinkelslanghylsa 45 Ansl. A B C D Artikelnr :11

12 Slangrör Ansl. DxT B C Artikelnr Slangrör, svarvat Ansl. DxT B C Artikelnr Slanghylsa Utförande: Tillverkas även med nedminskad slanganslutning. Ansl. A B C Artikelnr Slangnippel Utförande: Tillverkas även med nedminskad slanganslutning. Ansl. A B C Artikelnr Rd Rd Rd Rd Rd Rd :12 Ordertelefon

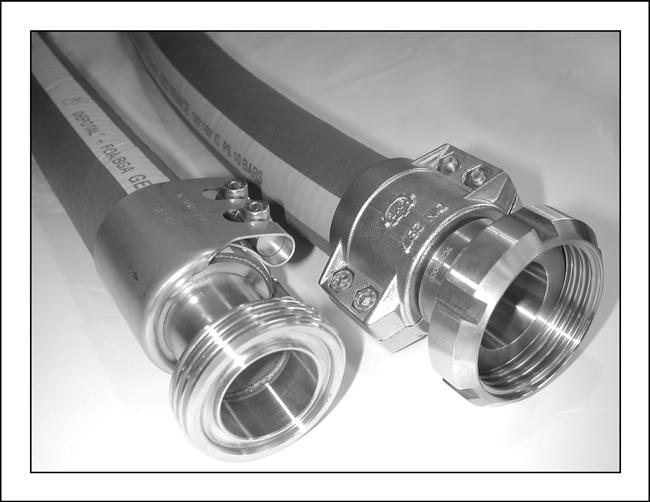

13 SMS Slanghylsor Slangkopplingar Se även kapitel 6, slang & slangtillbehör. Slanghylsa för klämbacksmontage Utförande: Finns även i svarvat utförande. Tillverkas även med nedminskad slanganslutning. Övrigt: Artiklarna 25K, 38K och 63K passar endast till rostfri lätt klämback typ R1371. Till övriga dimensioner kan valfri klämback av typ R1370 eller R1371 användas, se sidan 2: K K K Slangnippel, för klämbacksmontage Utförande: Tillverkas även med nedminskad slanganslutning. Övrigt: Artiklarna 25K, 38K och 63K passar endast till rostfri lätt klämback typ R1371. Till övriga dimensioner kan valfri klämback av typ R1370 eller R1371 användas, se sidan 2: Rd Rd K Rd Rd K Rd Rd Rd K Rd Rd :13

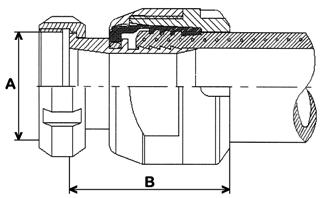

14 Klämback, gjuten Övrigt: Passar till slanghylsor på sidan 2:13. Se även sidorna 6:5-6. Material: Aluminium, AISI 316 Ansl. Slangdim. Slang Di Slang Dy Artikelnr /2" R /4" R " R " R /2" R /2" R /2" R " R " R /2" R /2" R " R " R " R " R Klämback, rostfri lätt Övrigt: Passar till slanghylsor på sidan 2:13. Se även sidorna 6:5-6. Material: AISI 316 Ansl. Slangdim. Slang Di Slang Dy Artikelnr. 25 1" R /2" R " R /2" R " R " R Slangkoppling, återanvändbar med SMS-anslutning Utförande: Hygieniskt utförande, passar till silikonslang NT 65/69 (sid 6:14). Kopplingen kan best.med andra anslutningar. Övrigt: Slangkopplingen kan behöva anpassas vid val av annan slang. Se även sidan 6:8. Ansl. Slangdim. A B Artikelnr. 25 1" Rd /4" Rd /2" Rd " Rd :14 Ordertelefon

15 SMS Konor T-rör Kona, koncentrisk Ansl. D1xD2 B Artikelnr Kona, koncentrisk med kort rakände Övrigt: Pressad kona med kort rakände, ca 10 mm. Ansl. D1xD2 B Artikelnr Kona, excentrisk Ansl. D1xD2 B Artikelnr :15

16 Kona, excentrisk med kort rakände Övrigt: Pressad kona med kort rakände, ca 10 mm. Ansl. D1xD2 B Artikelnr T-rör, kort Material: AISI 304/316L Ansl. DxT A B Artikelnr / T-rör, kort nedminskat Material: AISI 304/316L Ansl. D1xD2 A B Artikelnr :16 Ordertelefon

17 SMS Specialrör T-rör Y-rör Korsrör T-rör, långt Material: AISI 304/316L Ansl. DxT B Artikelnr / T-rör, långt nedminskat T-rör, med vinkelavstick Ansl. D1xD2 T1xT2 B Artikelnr Ansl. DxT B Artikelnr :17

18 Y-rör 90 Övrigt: 120 finns på beställning. Ansl. DxT A Artikelnr Korsrör, långt Ansl. DxT B Artikelnr Korsrör, kort Ansl. DxT A B Artikelnr :18 Ordertelefon

19 DIN Skruvkopplingar Armatur enligt DIN 11851, tysk standard, Serie 2. Svetskoppling, komplett exkl. packning - DIN, Övrigt: Packning, se sidan 2:21. Ansl. DxT A B Artikelnr DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN150 Svetshylsa - DIN Svetsnippel - DIN Svetshylsa, special - DIN/SMS Ansl. DxT A B Artikelnr DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN150 Ansl. DxT A B Artikelnr /8" DIN /8" DIN /6" DIN /6" DIN /6" DIN /6" DIN /6" DIN /6" DIN /4" DIN /4" DIN /4" DIN /4" DIN150 Ansl. DxT A B Artikelnr DIN025/ DIN040/ DIN050/ DIN065/ DIN080/ DIN100/102 2:19

20 Svetsnippel, special - DIN/SMS Ansl. DxT A B Artikelnr /8" DIN015/ /6" DIN025/ /6" DIN040/ /6" DIN050/ /6" DIN065/ /4" DIN080/ /4" DIN100/102 Mutter - DIN Material: AISI 304 Ansl. A B C Artikelnr /8" 0360-DIN /8" 0360-DIN /6" 0360-DIN /6" 0360-DIN /6" 0360-DIN /6" 0360-DIN /6" 0360-DIN /6" 0360-DIN /4" 0360-DIN /4" 0360-DIN /4" 0360-DIN /4" 0360-DIN150 Blindlock - DIN Ansl. A B C Artikelnr. Huvmutter med kedja och packning - DIN Material: AISI DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN150 Ansl. A B C Artikelnr /8" 0461-DIN /8" 0461-DIN /6" 0461-DIN /6" 0461-DIN /6" 0461-DIN /6" 0461-DIN /6" 0461-DIN /6" 0461-DIN /4" 0461-DIN /4" 0461-DIN /4" 0461-DIN /4" 0461-DIN150 2:20 Ordertelefon

21 DIN Rör DIN Rördelar Packning - DIN Material: NBR (N), EPDM (E), silikon (S), Viton * (V) och PTFE (T) Ansl. A B C Artikelnr DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN150 Livsmedelsrör - DIN (Serie 2) Utförande: Invändigt betat, glödgat med bearbetad svetsvulst, längd 6 meter. (Se även sidan 1:3) Material: W /AISI 304L, W /AISI 316L Ansl. DyxT Standard Artikelnr. DIN DIN DIN015/ DIN020/ DIN025/ DIN032/ DIN040/ DIN050/ DIN DIN DIN DIN DIN150 Vinkelrör, 90 med rakände - DIN (Serie 2) Material: AISI 304/316L Ansl. DxT A B R Artikelnr DIN010/ DIN015/ DIN020/ DIN025/ DIN032/ DIN040/ DIN050/ DIN DIN DIN100 *Viton är ett registrerat varumärke från DuPont Dow Elastomers. 2:21

22 Vinkelrör, 90 utan rakände - DIN (Serie 2) Material: AISI 304/316L Ansl. DxT A R Artikelnr DIN015/ DIN020/ DIN025/ DIN032/ DIN040/ DIN050/ DIN DIN DIN DIN DIN DIN DIN250 Vinkelrör, 45 kort - DIN (Serie 2) Material: AISI 304/316L Ansl. DxT A R Artikelnr DIN010/ DIN015/ DIN020/ DIN025/ DIN032/ DIN040/ DIN050/ DIN DIN DIN DIN DIN DIN200 Kona, koncentrisk - DIN Utförande: Finns i fler steg än vad tabellen visar, Ansl. D1xD2 B Artikelnr DIN DIN DIN DIN DIN DIN DIN DIN Kona, excentrisk - DIN Utförande: Finns i fler steg än vad tabellen visar, Ansl. D1xD2 B Artikelnr DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN DIN :22 Ordertelefon

23 DIN Rördelar T-rör, långt - DIN (Serie 2) Ansl. DxT B Artikelnr DIN010/ DIN015/ DIN020/ DIN025/ DIN032/ DIN040/ DIN050/ DIN DIN DIN DIN DIN150 T-rör, kort - DIN (Serie 2) Ansl. DxT A B Artikelnr DIN010/ DIN015/ DIN020/ DIN025/ DIN032/ DIN040/ DIN050/ DIN DIN DIN DIN DIN150 T-rör, kort nedminskat - DIN (Serie 2) Övrigt: Finns i fler steg än vad tabellen visar. Ansl. D1xD2 A B Artikelnr DIN032 25/ DIN040 25/ DIN040 32/ DIN050 25/ DIN050 32/ DIN050 40/ DIN065 32/ DIN065 40/ DIN065 50/ DIN080 50/ DIN DIN DIN :23

24 TEKNISK INFORMATION - Riktanalyser för olika stålsorter - Produkterna i katalogen tillverkas i rostfritt stål AISI 304/304L eller AISI 316/316L om inte annat anges. Vid beställning, notera R för rostfritt stål av kvalitet AISI 304/304L och S för syrafast stål av kvalitet AISI 316/316L. AST Namn SS W.-Nr. ASTM C max Cr Ni Mo N Övrigt Egenskaper % % % % % Ti Ti 18-9L L L L God härdighet mot allmän korrosion i oxiderande lösningar och beständiga mot interkristallin korrosion. Oxidationsbeständiga till C. Mycket god svetsbarhet L L Ti Ti Ti L L L L Högre härdighet än stålen mot allmän korrosion i reducerande lösningar och mot punktfrätning samt spaltkorrosion. Högre varmhållfasthet och mycket god svetsbarhet. 254 SMO S Cu Havsvattenbeständigt stål, d.v.s. mycket hög härdighet mot punkt- och spaltkorrosion. Hög härdighet mot allmän korrosion i starka syror, även vid närvaro av klorider, samt mot spänningskorrosion. Förhöjd hållfasthet och god svetsbarhet. 654 SMO - - S Mn Extremt korrosionsbeständigt stål med hög hållfasthet. Korrosionshärdighet i nivå med nickellegeringar av typen 625 och C276. God svetsbarhet. 2:24 Ordertelefon
