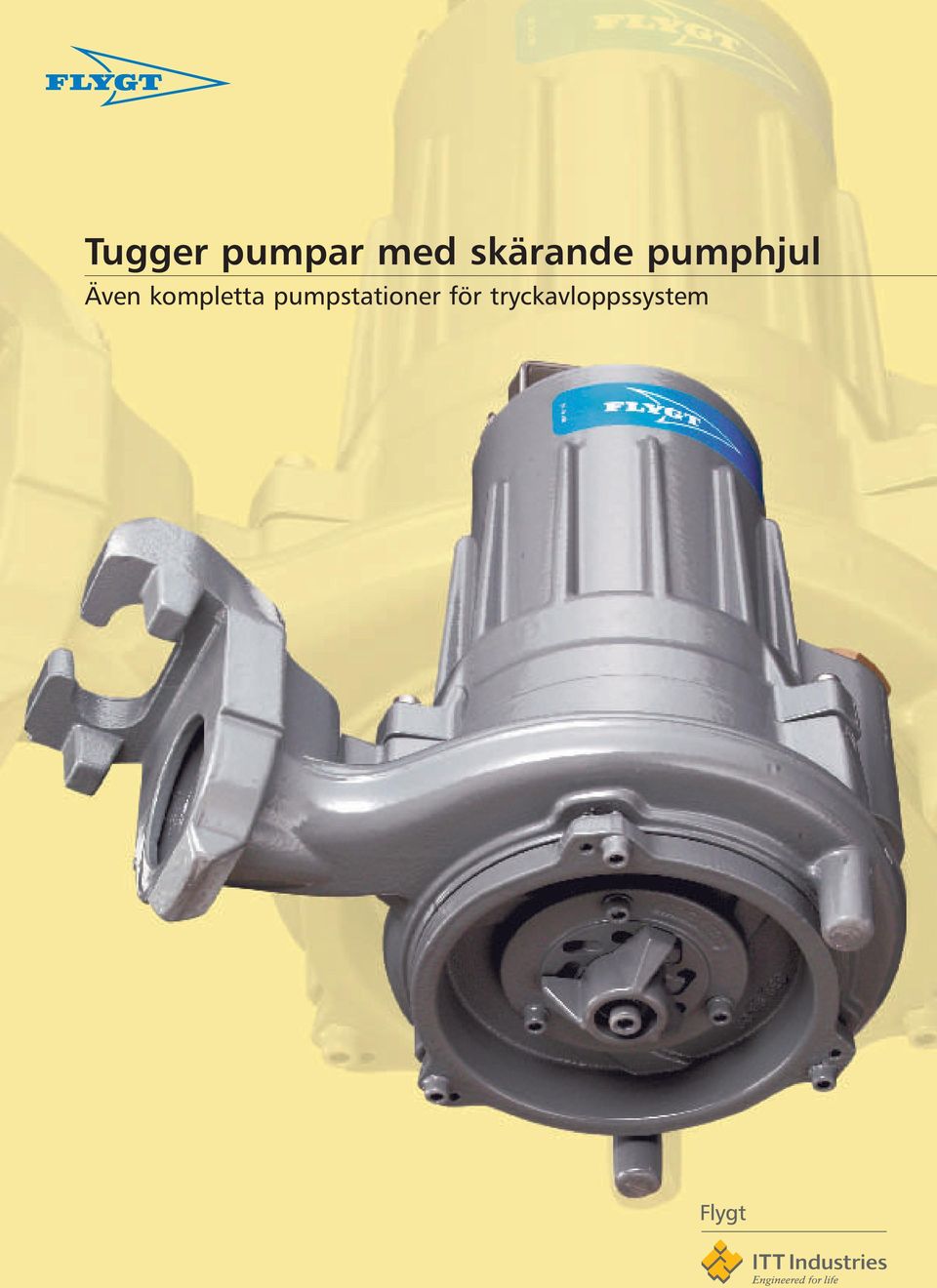

1 Tugger pumpar med skärande pumphjul Även kompletta pumpstationer för tryckavloppssystem

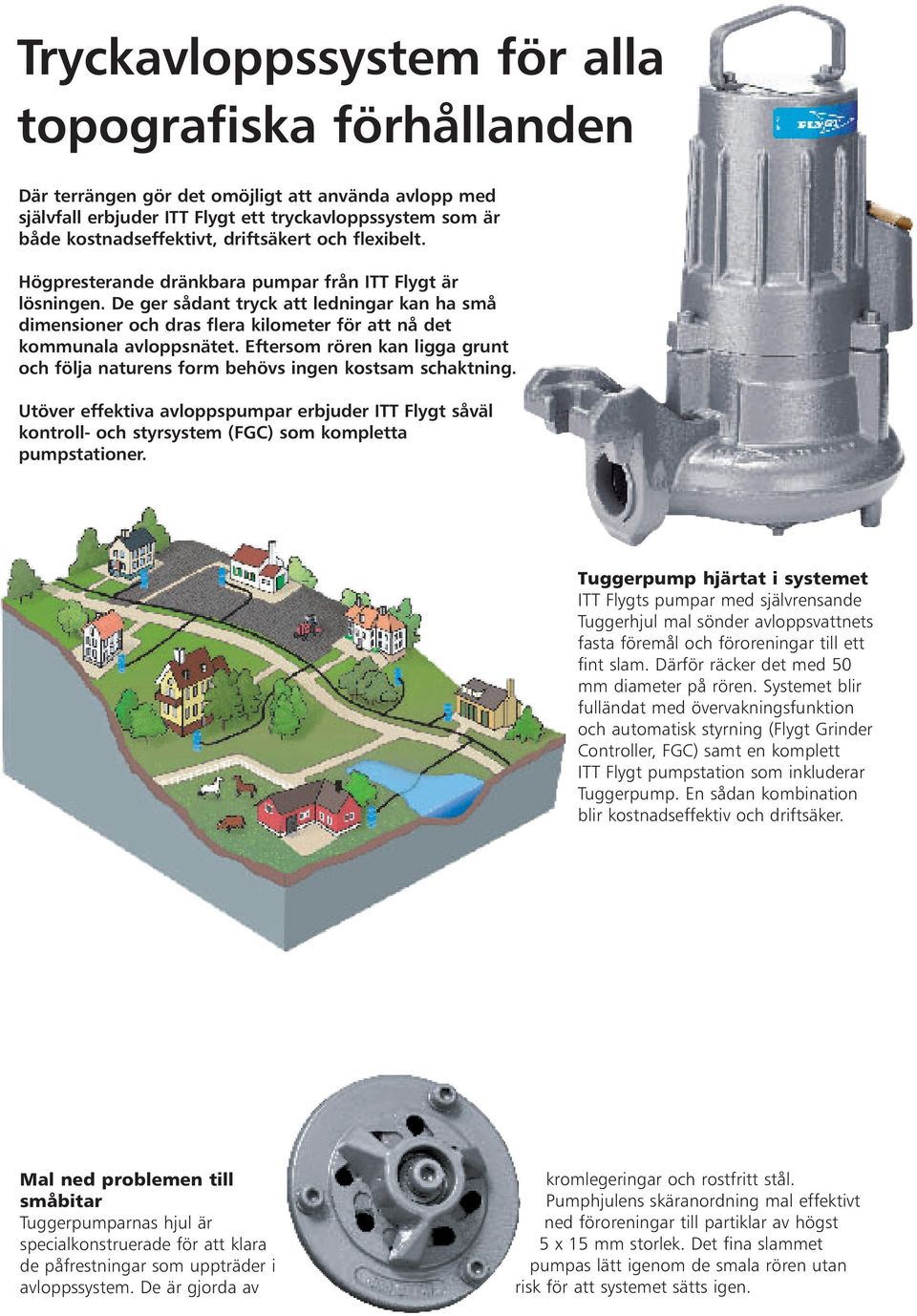

2 Tryckavloppssystem för alla topografiska förhållanden Där terrängen gör det omöjligt att använda avlopp med självfall erbjuder ITT Flygt ett tryckavloppssystem som är både kostnadseffektivt, driftsäkert och flexibelt. Högpresterande dränkbara pumpar från ITT Flygt är lösningen. De ger sådant tryck att ledningar kan ha små dimensioner och dras flera kilometer för att nå det kommunala avloppsnätet. Eftersom rören kan ligga grunt och följa naturens form behövs ingen kostsam schaktning. Utöver effektiva avloppspumpar erbjuder ITT Flygt såväl kontroll- och styrsystem (FGC) som kompletta pumpstationer. Tuggerpump hjärtat i systemet ITT Flygts pumpar med självrensande Tuggerhjul mal sönder avloppsvattnets fasta föremål och föroreningar till ett fint slam. Därför räcker det med 50 mm diameter på rören. Systemet blir fulländat med övervakningsfunktion och automatisk styrning (Flygt Grinder Controller, FGC) samt en komplett ITT Flygt pumpstation som inkluderar Tuggerpump. En sådan kombination blir kostnadseffektiv och driftsäker. Mal ned problemen till småbitar Tuggerpumparnas hjul är specialkonstruerade för att klara de påfrestningar som uppträder i avloppssystem. De är gjorda av kromlegeringar och rostfritt stål. Pumphjulens skäranordning mal effektivt ned föroreningar till partiklar av högst 5 x 15 mm storlek. Det fina slammet pumpas lätt igenom de smala rören utan risk för att systemet sätts igen.

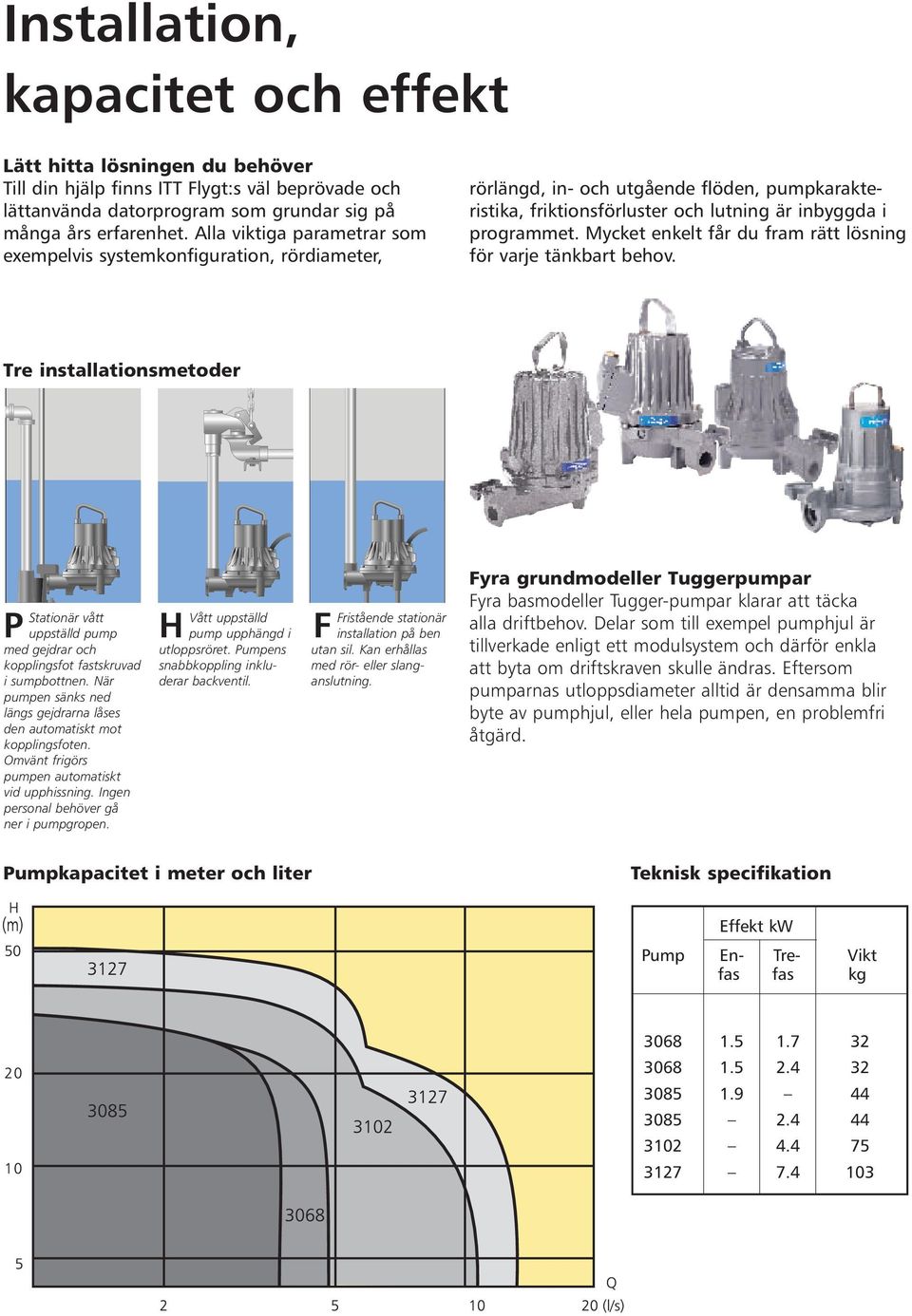

3 Installation, kapacitet och effekt Lätt hitta lösningen du behöver Till din hjälp finns ITT Flygt:s väl beprövade och lättanvända datorprogram som grundar sig på många års erfarenhet. Alla viktiga parametrar som exempelvis systemkonfiguration, rördiameter, rörlängd, in- och utgående flöden, pumpkarakteristika, friktionsförluster och lutning är inbyggda i programmet. Mycket enkelt får du fram rätt lösning för varje tänkbart behov. Tre installationsmetoder P Stationär vått uppställd pump med gejdrar och kopplingsfot fastskruvad i sumpbottnen. När pumpen sänks ned längs gejdrarna låses den automatiskt mot kopplingsfoten. Omvänt frigörs pumpen automatiskt vid upphissning. Ingen personal behöver gå ner i pumpgropen. H Vått uppställd pump upphängd i utloppsröret. Pumpens snabbkoppling inkluderar backventil. F Fristående stationär installation på ben utan sil. Kan erhållas med rör- eller slanganslutning. Fyra grundmodeller Tuggerpumpar Fyra basmodeller Tugger-pumpar klarar att täcka alla driftbehov. Delar som till exempel pumphjul är tillverkade enligt ett modulsystem och därför enkla att byta om driftskraven skulle ändras. Eftersom pumparnas utloppsdiameter alltid är densamma blir byte av pumphjul, eller hela pumpen, en problemfri åtgärd. Pumpkapacitet i meter och liter Teknisk specifikation Effekt kw Pump En- Tre- Vikt fas fas kg

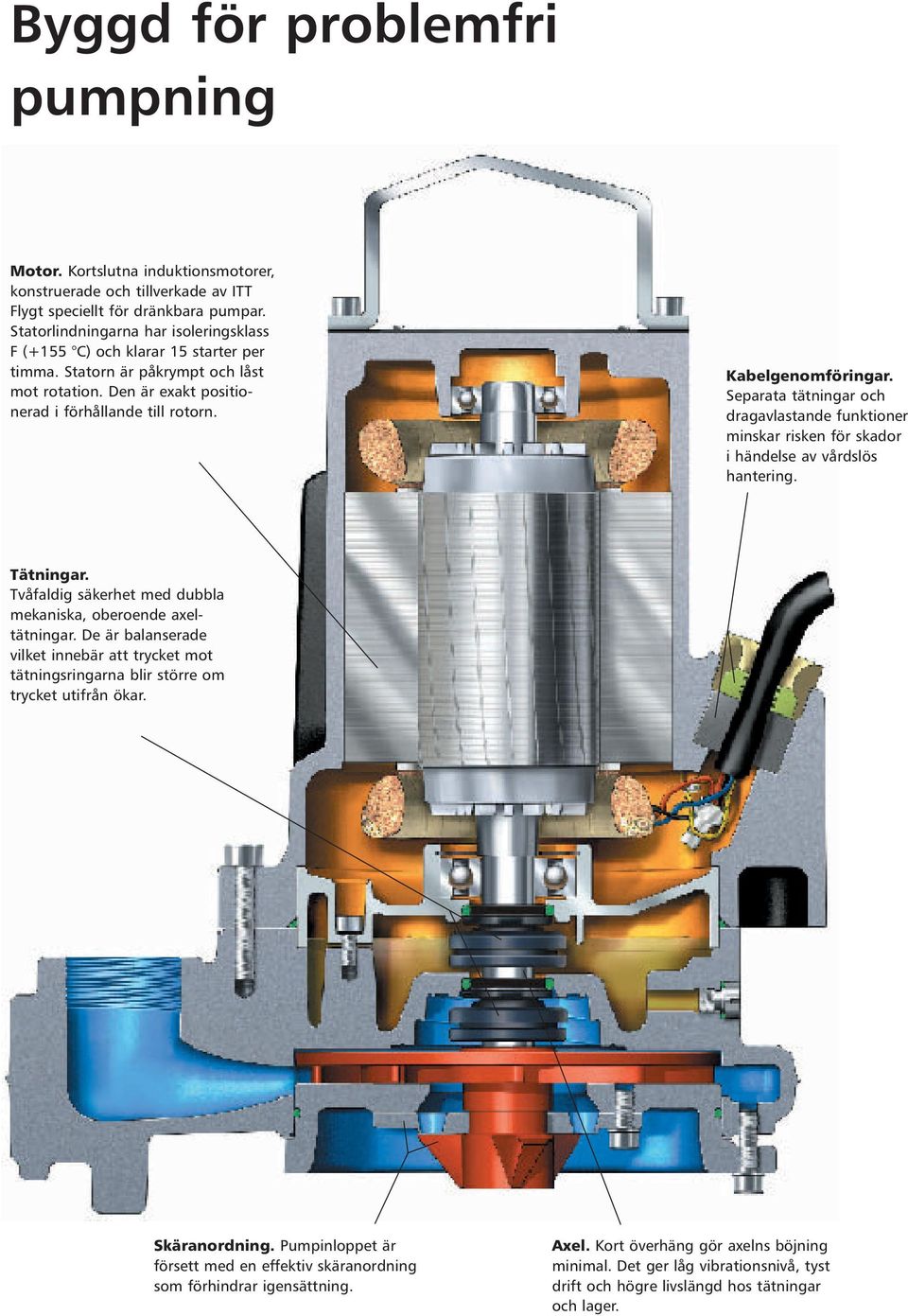

4 Byggd för problemfri pumpning Motor. Kortslutna induktionsmotorer, konstruerade och tillverkade av ITT Flygt speciellt för dränkbara pumpar. Statorlindningarna har isoleringsklass F (+155 C) och klarar 15 starter per timma. Statorn är påkrympt och låst mot rotation. Den är exakt positionerad i förhållande till rotorn. Kabelgenomföringar. Separata tätningar och dragavlastande funktioner minskar risken för skador i händelse av vårdslös hantering. Tätningar. Tvåfaldig säkerhet med dubbla mekaniska, oberoende axeltätningar. De är balanserade vilket innebär att trycket mot tätningsringarna blir större om trycket utifrån ökar. Skäranordning. Pumpinloppet är försett med en effektiv skäranordning som förhindrar igensättning. Axel. Kort överhäng gör axelns böjning minimal. Det ger låg vibrationsnivå, tyst drift och högre livslängd hos tätningar och lager.

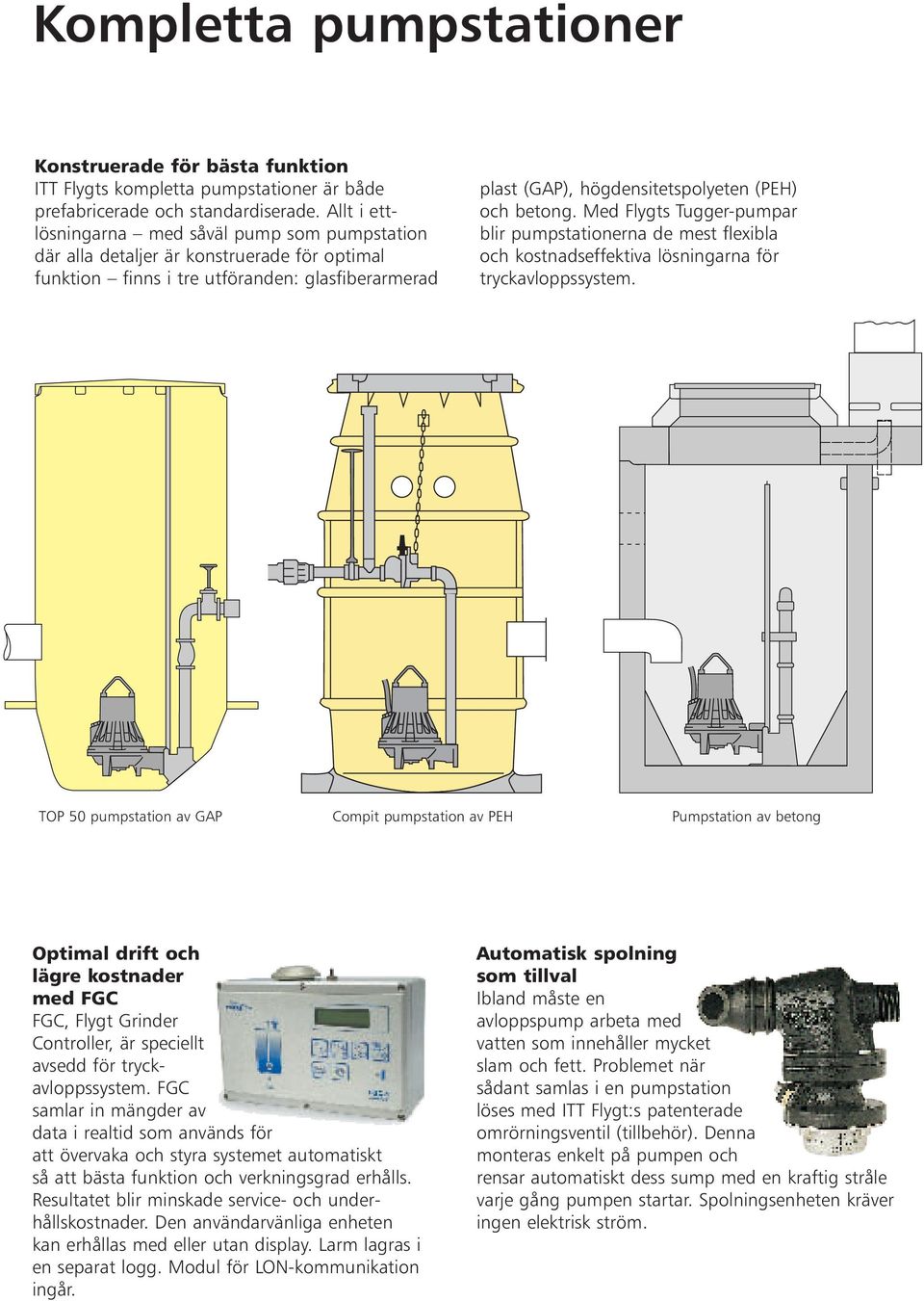

5 Kompletta pumpstationer Konstruerade för bästa funktion ITT Flygts kompletta pumpstationer är både prefabricerade och standardiserade. Allt i ettlösningarna med såväl pump som pumpstation där alla detaljer är konstruerade för optimal funktion finns i tre utföranden: glasfiberarmerad plast (GAP), högdensitetspolyeten (PEH) och betong. Med Flygts Tugger-pumpar blir pumpstationerna de mest flexibla och kostnadseffektiva lösningarna för tryckavloppssystem. TOP 50 pumpstation av GAP Compit pumpstation av PEH Pumpstation av betong Optimal drift och lägre kostnader med FGC FGC, Flygt Grinder Controller, är speciellt avsedd för tryckavloppssystem. FGC samlar in mängder av data i realtid som används för att övervaka och styra systemet automatiskt så att bästa funktion och verkningsgrad erhålls. Resultatet blir minskade service- och underhållskostnader. Den användarvänliga enheten kan erhållas med eller utan display. Larm lagras i en separat logg. Modul för LON-kommunikation ingår. Automatisk spolning som tillval Ibland måste en avloppspump arbeta med vatten som innehåller mycket slam och fett. Problemet när sådant samlas i en pumpstation löses med ITT Flygt:s patenterade omrörningsventil (tillbehör). Denna monteras enkelt på pumpen och rensar automatiskt dess sump med en kraftig stråle varje gång pumpen startar. Spolningsenheten kräver ingen elektrisk ström.

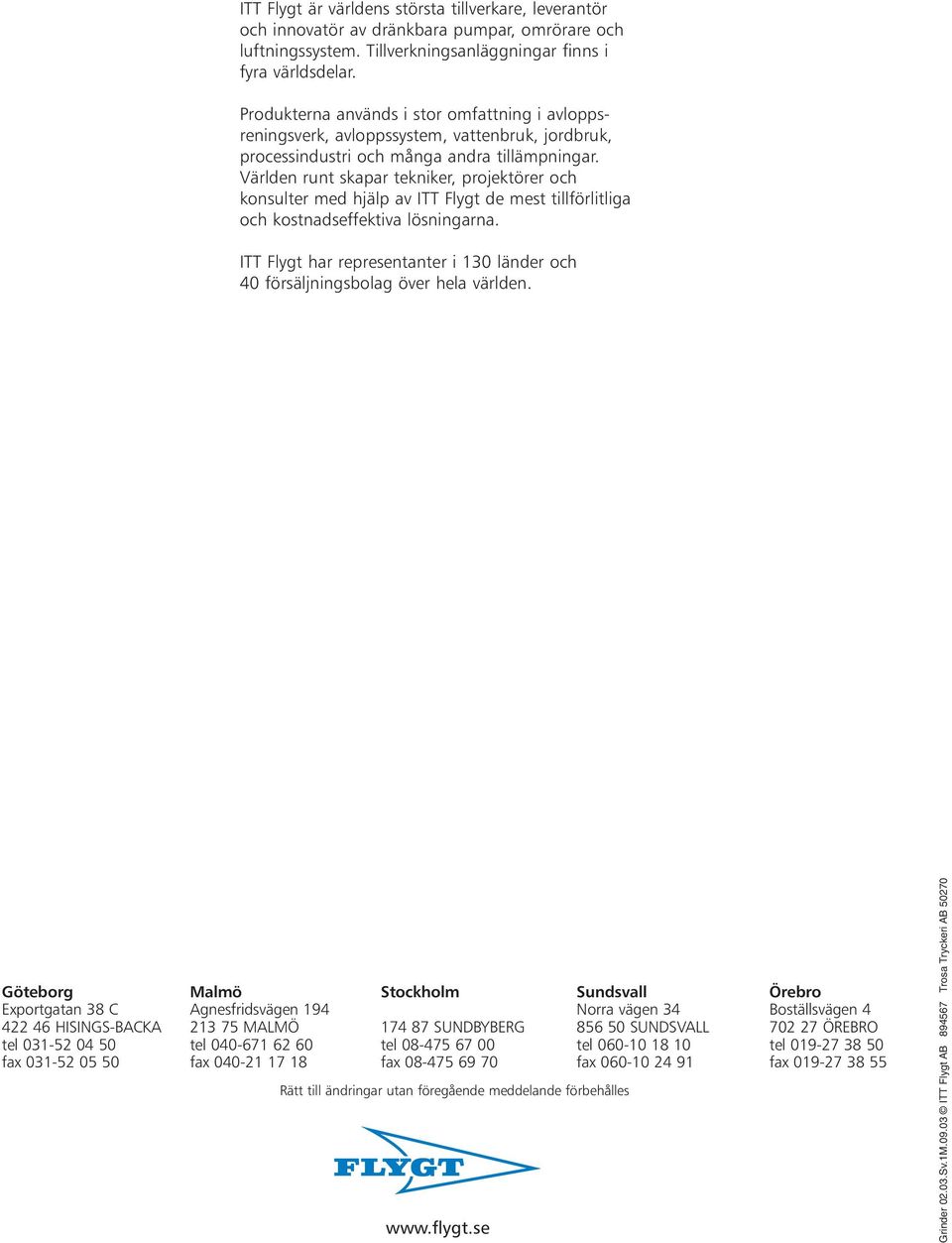

6 ITT Flygt är världens största tillverkare, leverantör och innovatör av dränkbara pumpar, omrörare och luftningssystem. Tillverkningsanläggningar finns i fyra världsdelar. Produkterna används i stor omfattning i avloppsreningsverk, avloppssystem, vattenbruk, jordbruk, processindustri och många andra tillämpningar. Världen runt skapar tekniker, projektörer och konsulter med hjälp av ITT Flygt de mest tillförlitliga och kostnadseffektiva lösningarna. ITT Flygt har representanter i 130 länder och 40 försäljningsbolag över hela världen. Göteborg Malmö Stockholm Sundsvall Örebro Exportgatan 38 C Agnesfridsvägen 194 Norra vägen 34 Boställsvägen HISINGS-BACKA MALMÖ SUNDBYBERG SUNDSVALL ÖREBRO tel tel tel tel tel fax fax fax fax fax Rätt till ändringar utan föregående meddelande förbehålles Grinder Sv.1M ITT Flygt AB Trosa Tryckeri AB 50270
