1 Grundfos prefabricerade pumpstationer GRUNDFOS SPILLVATTEN

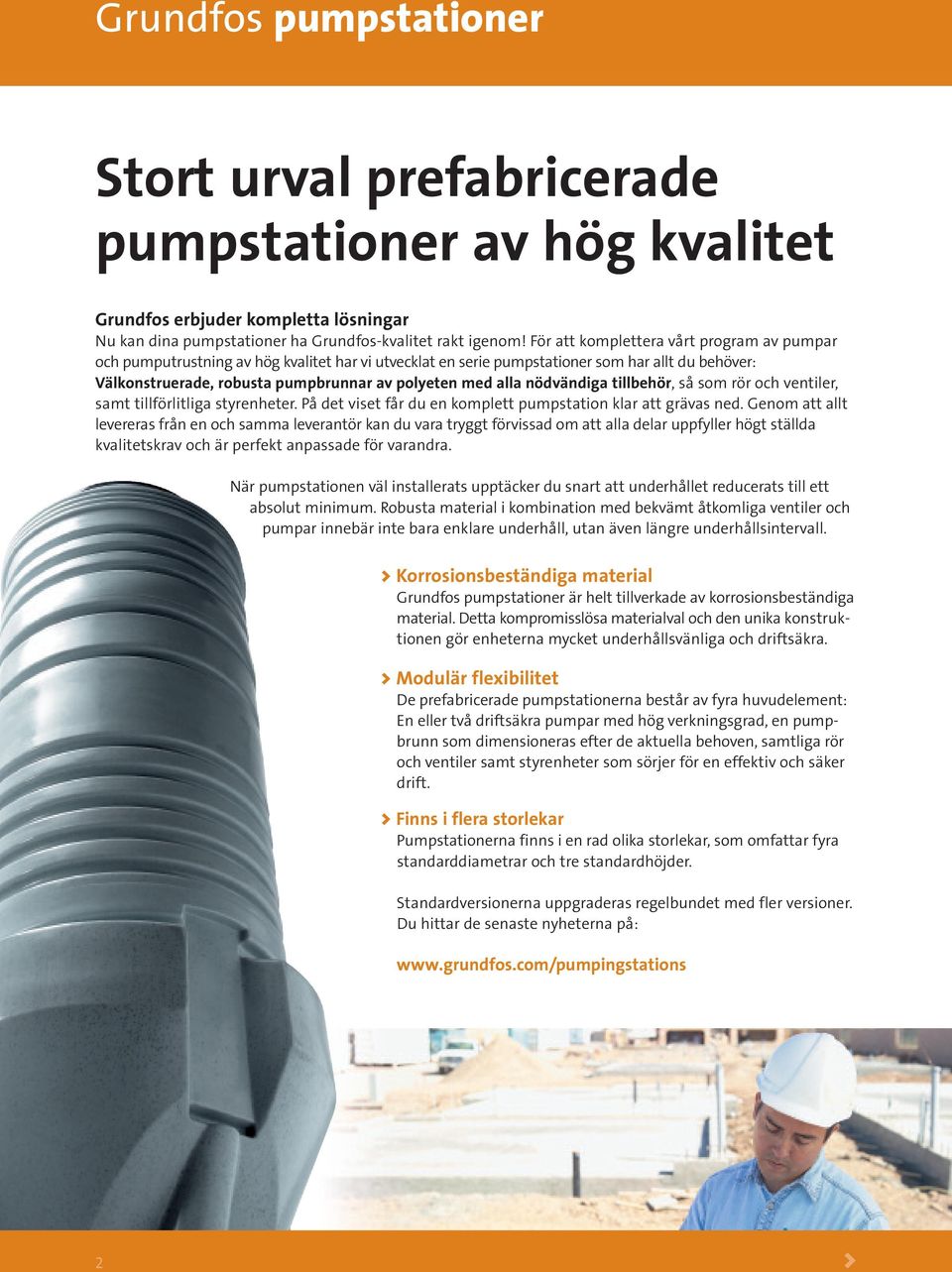

2 Grundfos pumpstationer Stort urval prefabricerade pumpstationer av hög kvalitet Grundfos erbjuder kompletta lösningar Nu kan dina pumpstationer ha Grundfos-kvalitet rakt igenom! För att komplettera vårt program av pumpar och pumputrustning av hög kvalitet har vi utvecklat en serie pumpstationer som har allt du behöver: Välkonstruerade, robusta pumpbrunnar av polyeten med alla nödvändiga tillbehör, så som rör och ventiler, samt tillförlitliga styrenheter. På det viset får du en komplett pumpstation klar att grävas ned. Genom att allt levereras från en och samma leverantör kan du vara tryggt förvissad om att alla delar uppfyller högt ställda kvalitetskrav och är perfekt anpassade för varandra. När pumpstationen väl installerats upptäcker du snart att underhållet reducerats till ett absolut minimum. Robusta material i kombination med bekvämt åtkomliga ventiler och pumpar innebär inte bara enklare underhåll, utan även längre underhållsintervall. > Korrosionsbeständiga material Grundfos pumpstationer är helt tillverkade av korrosionsbeständiga material. Detta kompromisslösa materialval och den unika konstruktionen gör enheterna mycket underhållsvänliga och driftsäkra. > Modulär flexibilitet De prefabricerade pumpstationerna består av fyra huvudelement: En eller två driftsäkra pumpar med hög verkningsgrad, en pumpbrunn som dimensioneras efter de aktuella behoven, samtliga rör och ventiler samt styrenheter som sörjer för en effektiv och säker drift. > Finns i flera storlekar Pumpstationerna finns i en rad olika storlekar, som omfattar fyra standarddiametrar och tre standardhöjder. Standardversionerna uppgraderas regelbundet med fler versioner. Du hittar de senaste nyheterna på: 2 >

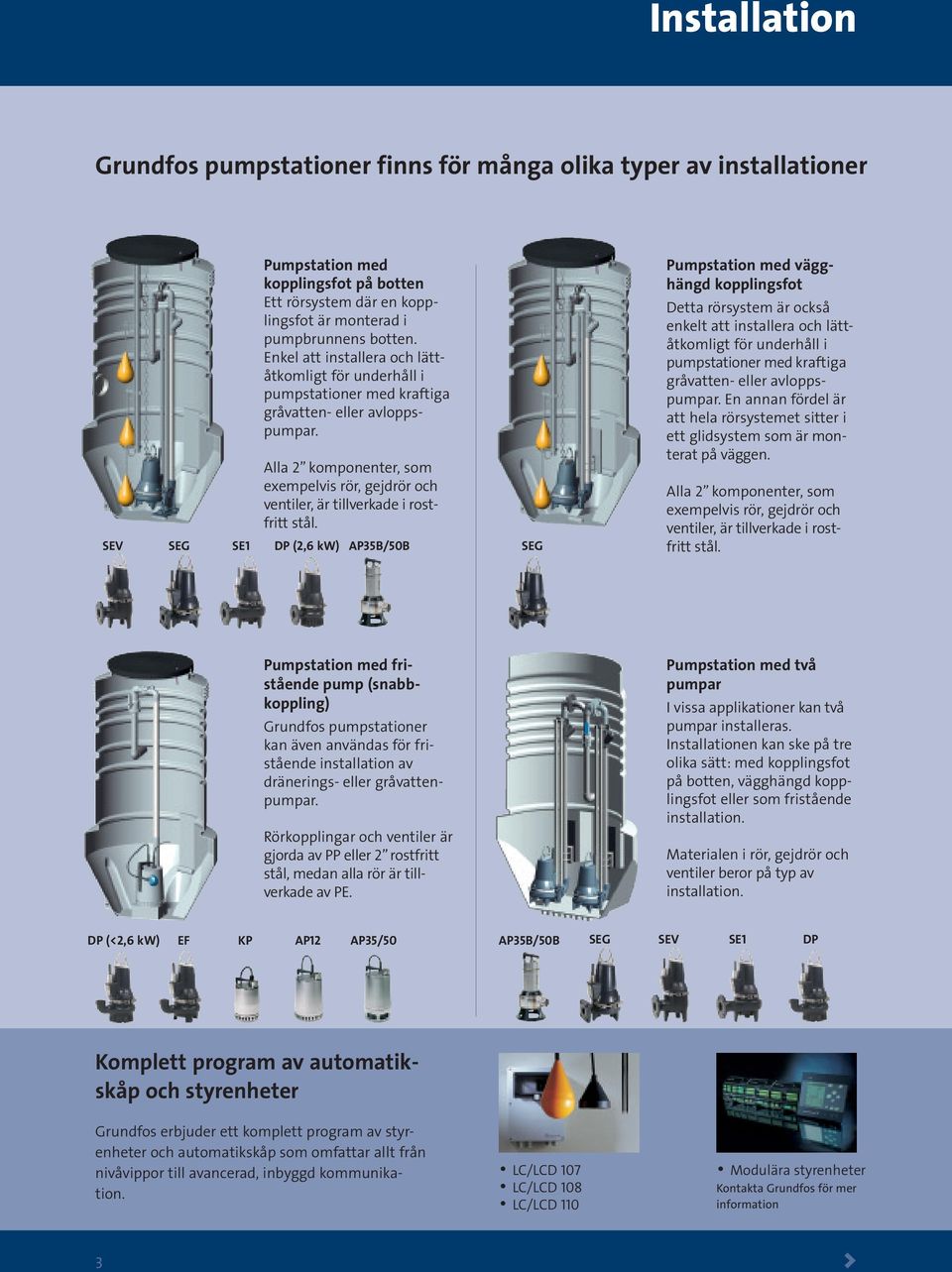

3 Installation Grundfos pumpstationer finns för många olika typer av installationer Pumpstation med kopplingsfot på botten Ett rörsystem där en kopplingsfot är monterad i pumpbrunnens botten. Enkel att installera och lättåtkomligt för underhåll i pumpstationer med kraftiga gråvatten- eller avloppspumpar. Alla 2 komponenter, som exempelvis rör, gejdrör och ventiler, är tillverkade i rostfritt stål. SEV SEG SE1 DP (2,6 kw) AP35B/50B SEG Pumpstation med vägghängd kopplingsfot Detta rörsystem är också enkelt att installera och lättåtkomligt för underhåll i pumpstationer med kraftiga gråvatten- eller avloppspumpar. En annan fördel är att hela rörsystemet sitter i ett glidsystem som är monterat på väggen. Alla 2 komponenter, som exempelvis rör, gejdrör och ventiler, är tillverkade i rostfritt stål. Pumpstation med fristående pump (snabbkoppling) Grundfos pumpstationer kan även användas för fristående installation av dränerings- eller gråvattenpumpar. Rörkopplingar och ventiler är gjorda av PP eller 2 rostfritt stål, medan alla rör är tillverkade av PE. Pumpstation med två pumpar I vissa applikationer kan två pumpar installeras. Installationen kan ske på tre olika sätt: med kopplingsfot på botten, vägghängd kopplingsfot eller som fristående installation. Materialen i rör, gejdrör och ventiler beror på typ av installation. DP (<2,6 kw) EF KP AP12 AP35/50 AP35B/50B SEG SEV SE1 DP Komplett program av automatikskåp och styrenheter Grundfos erbjuder ett komplett program av styrenheter och automatikskåp som omfattar allt från nivåvippor till avancerad, inbyggd kommunikation. LC/LCD 107 LC/LCD 108 LC/LCD 110 Modulära styrenheter Kontakta Grundfos för mer information 3 >

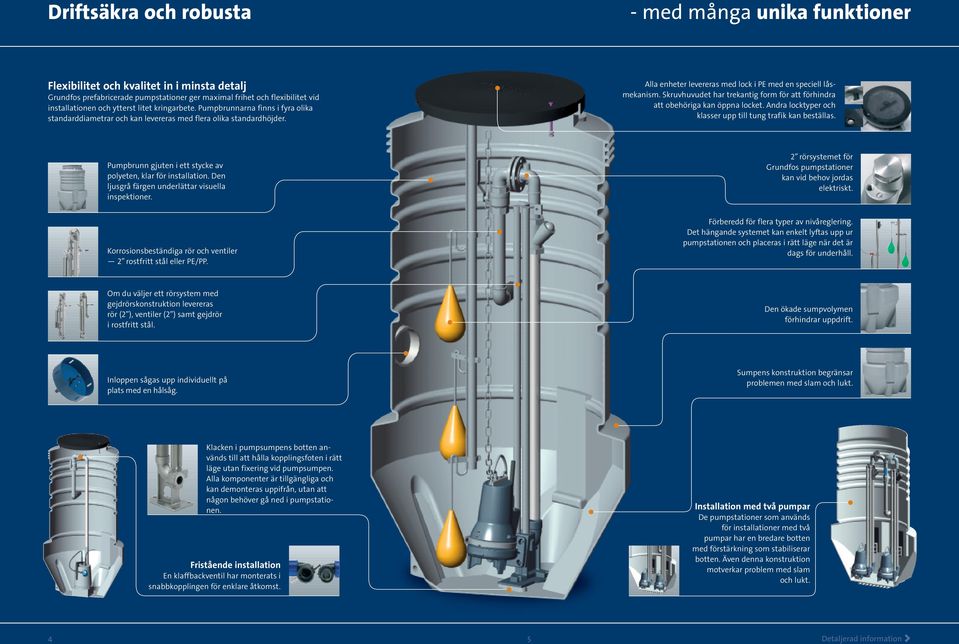

4 Driftsäkra och robusta - med många unika funktioner Flexibilitet och kvalitet in i minsta detalj Grundfos prefabricerade pumpstationer ger maximal frihet och flexibilitet vid installationen och ytterst litet kringarbete. Pumpbrunnarna finns i fyra olika standarddiametrar och kan levereras med flera olika standardhöjder. Alla enheter levereras med lock i PE med en speciell låsmekanism. Skruvhuvudet har trekantig form för att förhindra att obehöriga kan öppna locket. Andra locktyper och klasser upp till tung trafik kan beställas. Pumpbrunn gjuten i ett stycke av polyeten, klar för installation. Den ljusgrå färgen underlättar visuella inspektioner. 2 rörsystemet för Grundfos pumpstationer kan vid behov jordas elektriskt. Korrosionsbeständiga rör och ventiler 2 rostfritt stål eller PE/PP. Förberedd för flera typer av nivåreglering. Det hängande systemet kan enkelt lyftas upp ur pumpstationen och placeras i rätt läge när det är dags för underhåll. Om du väljer ett rörsystem med gejdrörskonstruktion levereras rör (2 ), ventiler (2 ) samt gejdrör i rostfritt stål. Den ökade sumpvolymen förhindrar uppdrift. Inloppen sågas upp individuellt på plats med en hålsåg. Sumpens konstruktion begränsar problemen med slam och lukt. Klacken i pumpsumpens botten används till att hålla kopplingsfoten i rätt läge utan fixering vid pumpsumpen. Alla komponenter är tillgängliga och kan demonteras uppifrån, utan att någon behöver gå ned i pumpstationen. Fristående installation En klaffbackventil har monterats i snabbkopplingen för enklare åtkomst. Installation med två pumpar De pumpstationer som används för installationer med två pumpar har en bredare botten med förstärkning som stabiliserar botten. Även denna konstruktion motverkar problem med slam och lukt. 4 5 Detaljerad information >

5 Fyra standarddiametrar Grundfos pumpstationer finns som standard med fyra diametrar som är lämpliga för olika pumpar och applikationer Brunn Ø 400 Huvudsektionens diameter 400 mm Höjd 2000 mm Förberedd för installation av en Grundfos dräneringspump av typ Unilift KP Brunn Ø 600 Huvudsektionens diameter 600 mm Höjd 2000 mm eller 2500 mm Förberedd för installation av Grundfos pumpserie Unilift AP, DP, EF eller SEG Brunn Ø 800 Huvudsektionens diameter 800 mm Höjd 1500 mm, 2000 mm eller 2500 mm Förberedd för installation av Grundfos pumpserie Unilift AP, DP, EF eller SEG Brunn Ø 1000 för en pump Huvudsektionens diameter 1000 mm Höjd 1500 mm, 2000 mm eller 2500 mm Förberedd för installation av en pump ur Grundfos serie Unilift AP, DP, EF, SE1, SEV eller SEG Brunn Ø 1000 för två pumpar Huvudsektionens diameter 1000 mm Höjd 2000 mm eller 2500 mm Förberedd för installation av två pumpar ur Grundfos serie Unilift AP, DP, EF, SE1, SEV eller SEG 6 Tekniska data >

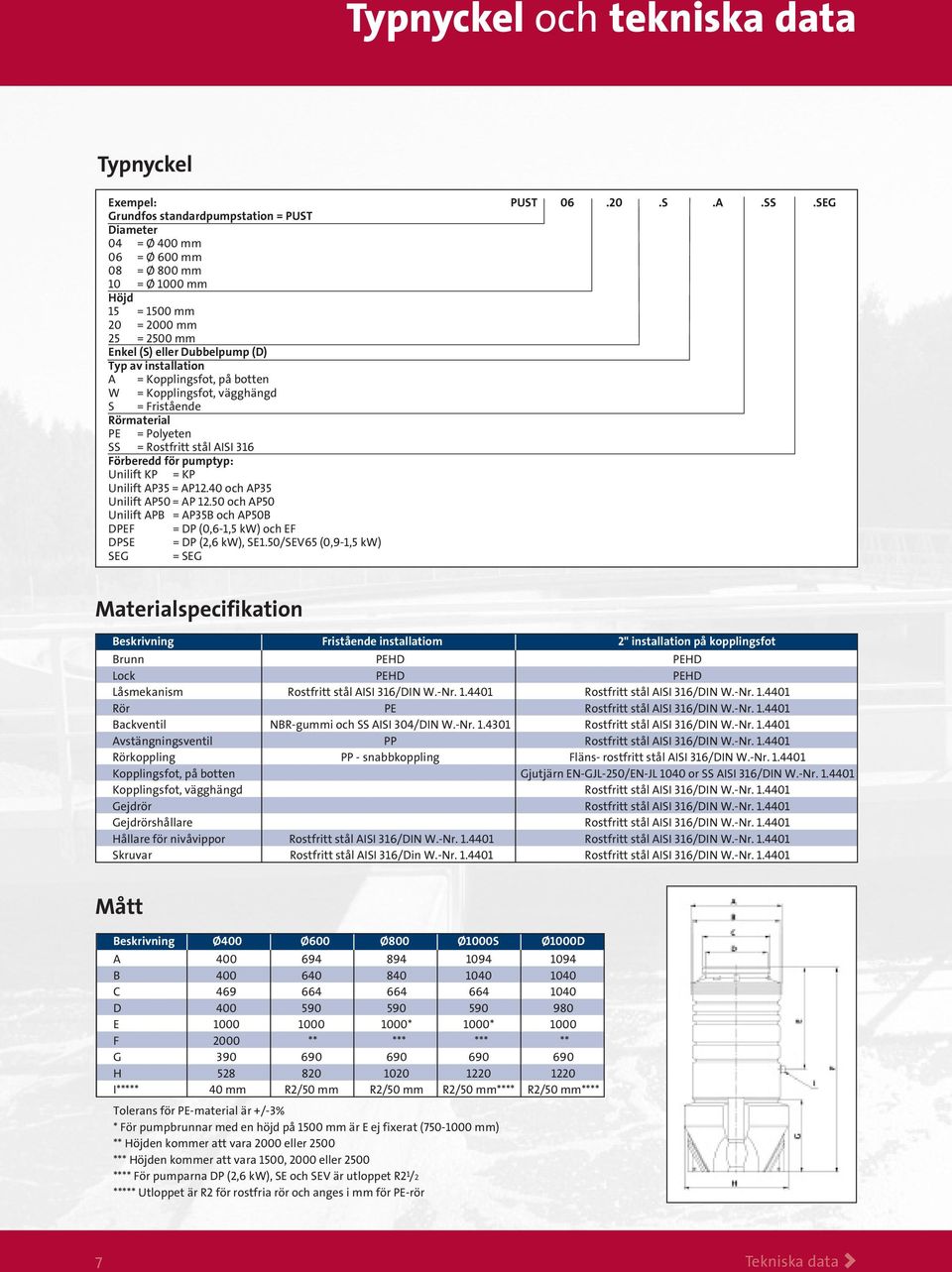

6 Typnyckel och tekniska data Typnyckel Exempel: PUST S.A.SS.SEG Grundfos standardpumpstation = PUST Diameter 04 = Ø 400 mm 06 = Ø 600 mm 08 = Ø 800 mm 10 = Ø 1000 mm Höjd 15 = 1500 mm 20 = 2000 mm 25 = 2500 mm Enkel (S) eller Dubbelpump (D) Typ av installation A = Kopplingsfot, på botten W = Kopplingsfot, vägghängd S = Fristående Rörmaterial PE = Polyeten SS = Rostfritt stål AISI 316 Förberedd för pumptyp: Unilift KP = KP Unilift AP35 = AP12.40 och AP35 Unilift AP50 = AP och AP50 Unilift APB = AP35B och AP50B DPEF = DP (0,6-1,5 kw) och EF DPSE = DP (2,6 kw), SE1.50/SEV65 (0,9-1,5 kw) SEG = SEG Materialspecifikation Beskrivning Fristående installatiom 2" installation på kopplingsfot Brunn PEHD PEHD Lock PEHD PEHD Låsmekanism Rostfritt stål AISI 316/DIN W.-Nr Rostfritt stål AISI 316/DIN W.-Nr Rör PE Rostfritt stål AISI 316/DIN W.-Nr Backventil NBR-gummi och SS AISI 304/DIN W.-Nr Rostfritt stål AISI 316/DIN W.-Nr Avstängningsventil PP Rostfritt stål AISI 316/DIN W.-Nr Rörkoppling PP - snabbkoppling Fläns- rostfritt stål AISI 316/DIN W.-Nr Kopplingsfot, på botten Gjutjärn EN-GJL-250/EN-JL 1040 or SS AISI 316/DIN W.-Nr Kopplingsfot, vägghängd Rostfritt stål AISI 316/DIN W.-Nr Gejdrör Rostfritt stål AISI 316/DIN W.-Nr Gejdrörshållare Rostfritt stål AISI 316/DIN W.-Nr Hållare för nivåvippor Rostfritt stål AISI 316/DIN W.-Nr Rostfritt stål AISI 316/DIN W.-Nr Skruvar Rostfritt stål AISI 316/Din W.-Nr Rostfritt stål AISI 316/DIN W.-Nr Mått Beskrivning Ø400 Ø600 Ø800 Ø1000S Ø1000D A B C D E * 1000* 1000 F 2000 ** *** *** ** G H I***** 40 mm R2/50 mm R2/50 mm R2/50 mm**** R2/50 mm**** Tolerans för PE-material är +/-3% * För pumpbrunnar med en höjd på 1500 mm är E ej fixerat ( mm) ** Höjden kommer att vara 2000 eller 2500 *** Höjden kommer att vara 1500, 2000 eller 2500 **** För pumparna DP (2,6 kw), SE och SEV är utloppet R2 1 /2 ***** Utloppet är R2 för rostfria rör och anges i mm för PE-rör 7 Tekniska data >

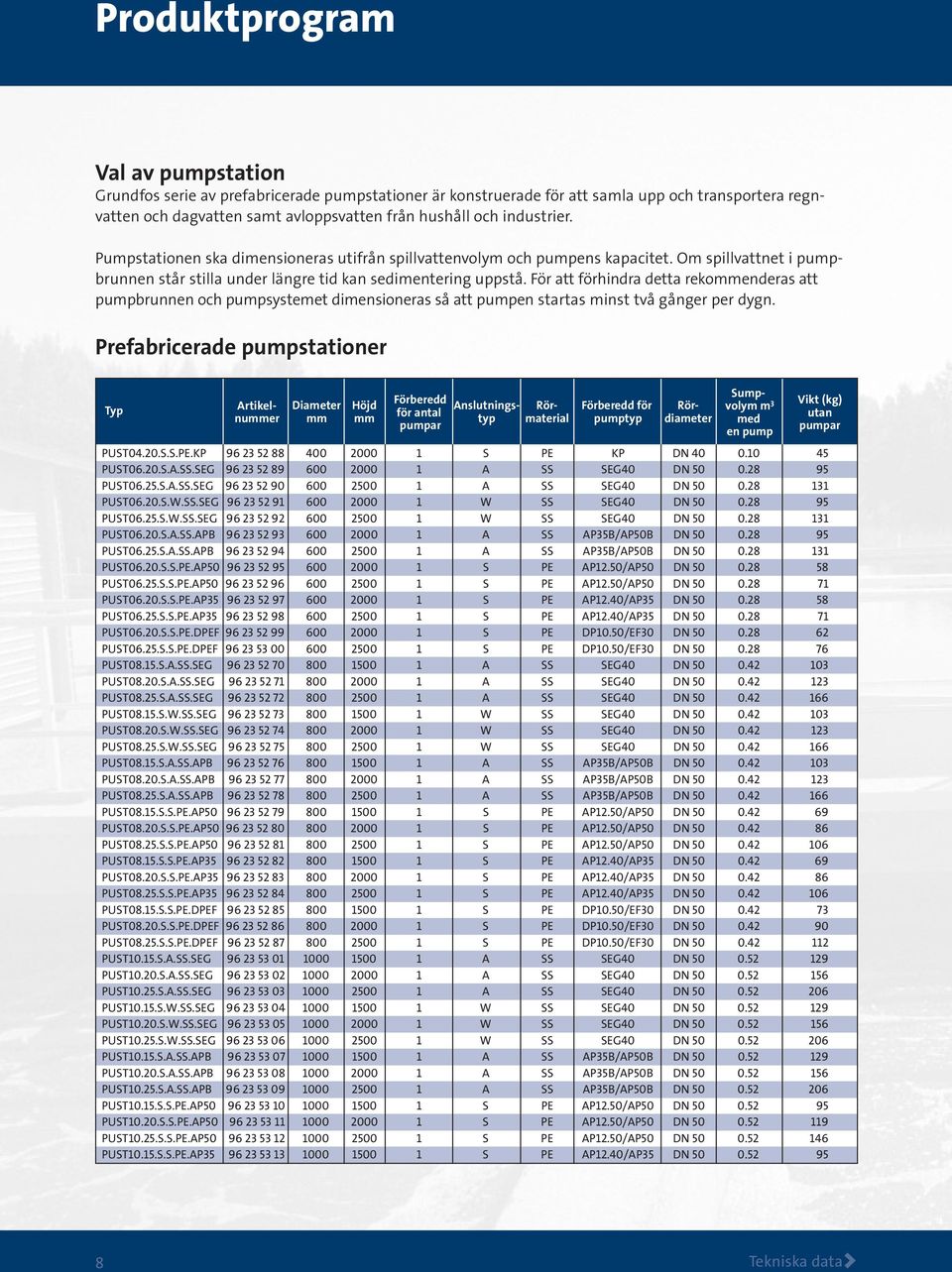

7 Produktprogram Val av pumpstation Grundfos serie av prefabricerade pumpstationer är konstruerade för att samla upp och transportera regnvatten och dagvatten samt avloppsvatten från hushåll och industrier. Pumpstationen ska dimensioneras utifrån spillvattenvolym och pumpens kapacitet. Om spillvattnet i pumpbrunnen står stilla under längre tid kan sedimentering uppstå. För att förhindra detta rekommenderas att pumpbrunnen och pumpsystemet dimensioneras så att pumpen startas minst två gånger per dygn. Prefabricerade pumpstationer Typ Rörmaterial Artikelnummer Diameter mm Höjd mm Förberedd för antal pumpar Anslutningstyp Förberedd för pumptyp Rördiameter Sumpvolym m 3 med en pump PUST04.20.S.S.PE.KP S PE KP DN PUST06.20.S.A.SS.SEG A SS SEG40 DN PUST06.25.S.A.SS.SEG A SS SEG40 DN PUST06.20.S.W.SS.SEG W SS SEG40 DN PUST06.25.S.W.SS.SEG W SS SEG40 DN PUST06.20.S.A.SS.APB A SS AP35B/AP50B DN PUST06.25.S.A.SS.APB A SS AP35B/AP50B DN PUST06.20.S.S.PE.AP S PE AP12.50/AP50 DN PUST06.25.S.S.PE.AP S PE AP12.50/AP50 DN PUST06.20.S.S.PE.AP S PE AP12.40/AP35 DN PUST06.25.S.S.PE.AP S PE AP12.40/AP35 DN PUST06.20.S.S.PE.DPEF S PE DP10.50/EF30 DN PUST06.25.S.S.PE.DPEF S PE DP10.50/EF30 DN PUST08.15.S.A.SS.SEG A SS SEG40 DN PUST08.20.S.A.SS.SEG A SS SEG40 DN PUST08.25.S.A.SS.SEG A SS SEG40 DN PUST08.15.S.W.SS.SEG W SS SEG40 DN PUST08.20.S.W.SS.SEG W SS SEG40 DN PUST08.25.S.W.SS.SEG W SS SEG40 DN PUST08.15.S.A.SS.APB A SS AP35B/AP50B DN PUST08.20.S.A.SS.APB A SS AP35B/AP50B DN PUST08.25.S.A.SS.APB A SS AP35B/AP50B DN PUST08.15.S.S.PE.AP S PE AP12.50/AP50 DN PUST08.20.S.S.PE.AP S PE AP12.50/AP50 DN PUST08.25.S.S.PE.AP S PE AP12.50/AP50 DN PUST08.15.S.S.PE.AP S PE AP12.40/AP35 DN PUST08.20.S.S.PE.AP S PE AP12.40/AP35 DN PUST08.25.S.S.PE.AP S PE AP12.40/AP35 DN PUST08.15.S.S.PE.DPEF S PE DP10.50/EF30 DN PUST08.20.S.S.PE.DPEF S PE DP10.50/EF30 DN PUST08.25.S.S.PE.DPEF S PE DP10.50/EF30 DN PUST10.15.S.A.SS.SEG A SS SEG40 DN PUST10.20.S.A.SS.SEG A SS SEG40 DN PUST10.25.S.A.SS.SEG A SS SEG40 DN PUST10.15.S.W.SS.SEG W SS SEG40 DN PUST10.20.S.W.SS.SEG W SS SEG40 DN PUST10.25.S.W.SS.SEG W SS SEG40 DN PUST10.15.S.A.SS.APB A SS AP35B/AP50B DN PUST10.20.S.A.SS.APB A SS AP35B/AP50B DN PUST10.25.S.A.SS.APB A SS AP35B/AP50B DN PUST10.15.S.S.PE.AP S PE AP12.50/AP50 DN PUST10.20.S.S.PE.AP S PE AP12.50/AP50 DN PUST10.25.S.S.PE.AP S PE AP12.50/AP50 DN PUST10.15.S.S.PE.AP S PE AP12.40/AP35 DN Vikt (kg) utan pumpar 8 Tekniska data>

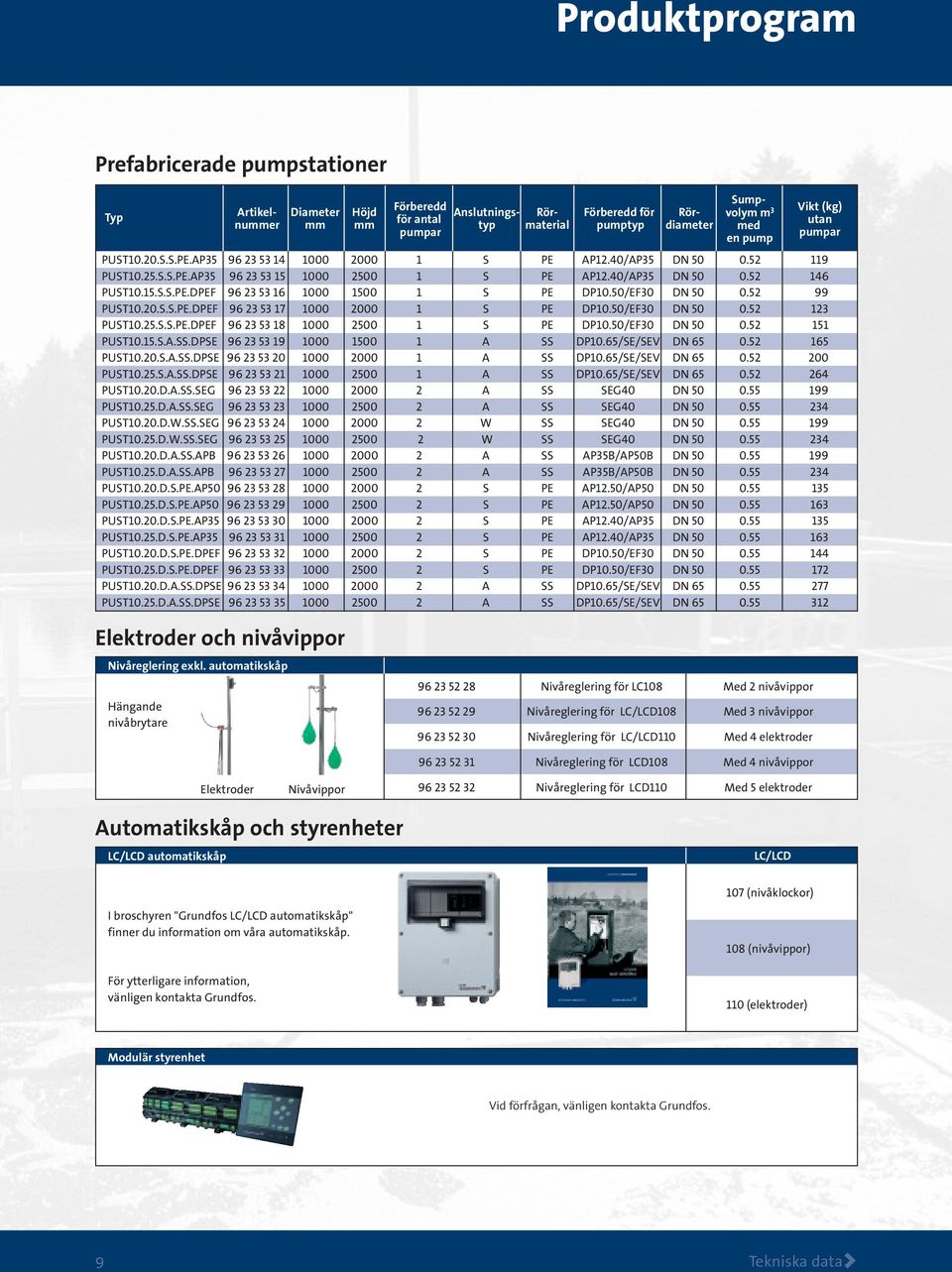

8 Produktprogram Prefabricerade pumpstationer Typ Rörmaterial Artikelnummer Diameter mm Höjd mm Förberedd för antal pumpar Anslutningstyp Förberedd för pumptyp Rördiameter Sumpvolym m 3 med en pump PUST10.20.S.S.PE.AP S PE AP12.40/AP35 DN PUST10.25.S.S.PE.AP S PE AP12.40/AP35 DN PUST10.15.S.S.PE.DPEF S PE DP10.50/EF30 DN PUST10.20.S.S.PE.DPEF S PE DP10.50/EF30 DN PUST10.25.S.S.PE.DPEF S PE DP10.50/EF30 DN PUST10.15.S.A.SS.DPSE A SS DP10.65/SE/SEV DN PUST10.20.S.A.SS.DPSE A SS DP10.65/SE/SEV DN PUST10.25.S.A.SS.DPSE A SS DP10.65/SE/SEV DN PUST10.20.D.A.SS.SEG A SS SEG40 DN PUST10.25.D.A.SS.SEG A SS SEG40 DN PUST10.20.D.W.SS.SEG W SS SEG40 DN PUST10.25.D.W.SS.SEG W SS SEG40 DN PUST10.20.D.A.SS.APB A SS AP35B/AP50B DN PUST10.25.D.A.SS.APB A SS AP35B/AP50B DN PUST10.20.D.S.PE.AP S PE AP12.50/AP50 DN PUST10.25.D.S.PE.AP S PE AP12.50/AP50 DN PUST10.20.D.S.PE.AP S PE AP12.40/AP35 DN PUST10.25.D.S.PE.AP S PE AP12.40/AP35 DN PUST10.20.D.S.PE.DPEF S PE DP10.50/EF30 DN PUST10.25.D.S.PE.DPEF S PE DP10.50/EF30 DN PUST10.20.D.A.SS.DPSE A SS DP10.65/SE/SEV DN PUST10.25.D.A.SS.DPSE A SS DP10.65/SE/SEV DN Vikt (kg) utan pumpar Elektroder och nivåvippor Nivåreglering exkl. automatikskåp Hängande nivåbrytare Nivåreglering för LC108 Med 2 nivåvippor Nivåreglering för LC/LCD108 Med 3 nivåvippor Nivåreglering för LC/LCD110 Med 4 elektroder Elektroder Nivåvippor Nivåreglering för LCD108 Med 4 nivåvippor Nivåreglering för LCD110 Med 5 elektroder Automatikskåp och styrenheter LC/LCD automatikskåp LC/LCD 107 (nivåklockor) I broschyren "Grundfos LC/LCD automatikskåp" finner du information om våra automatikskåp. För ytterligare information, vänligen kontakta Grundfos. 108 (nivåvippor) 110 (elektroder) Modulär styrenhet Vid förfrågan, vänligen kontakta Grundfos. 9 Tekniska data>

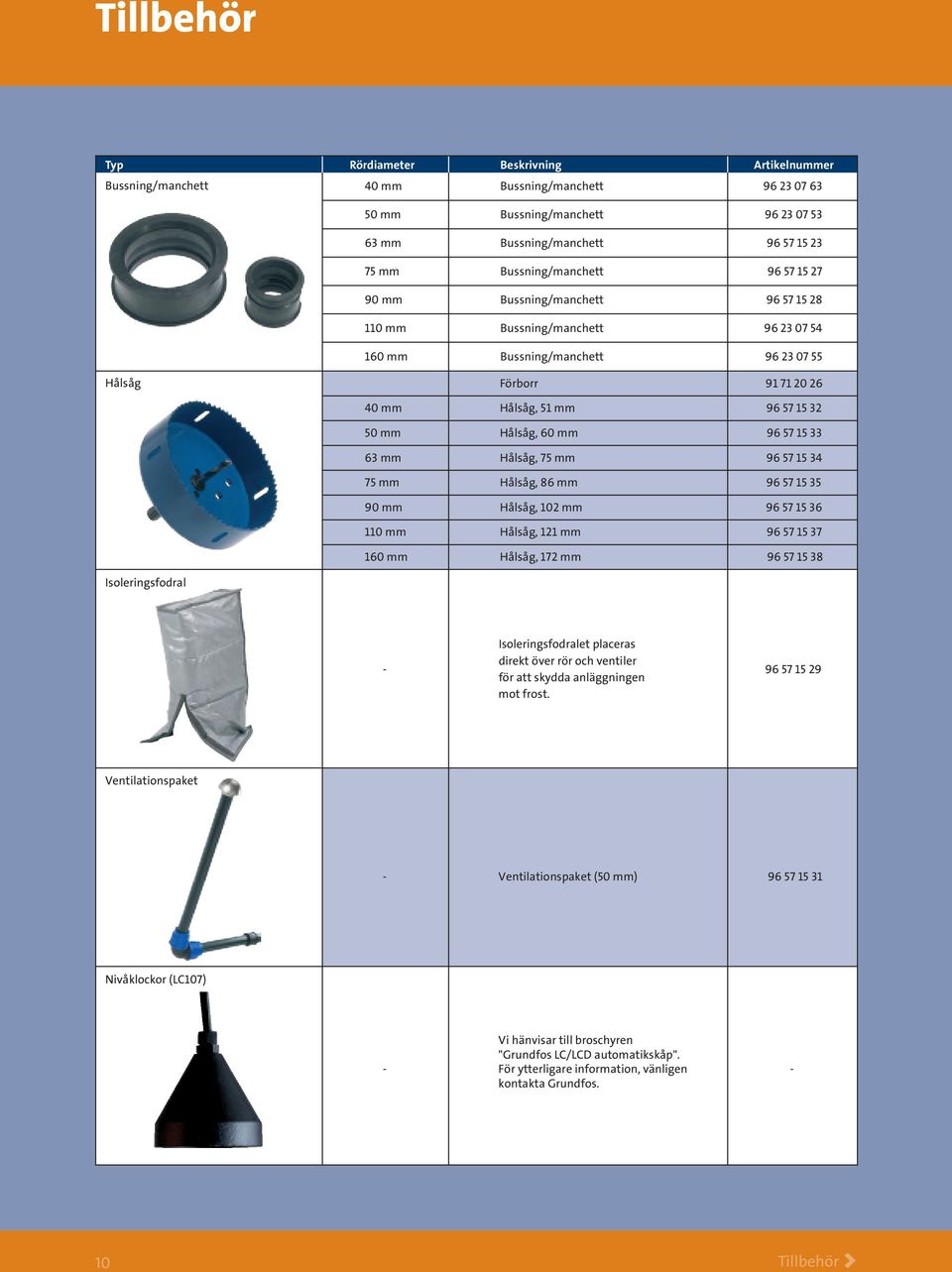

9 Tillbehör Typ Rördiameter Beskrivning Artikelnummer Bussning/manchett 40 mm Bussning/manchett mm Bussning/manchett mm Bussning/manchett mm Bussning/manchett mm Bussning/manchett mm Bussning/manchett mm Bussning/manchett Hålsåg Förborr mm Hålsåg, 51 mm mm Hålsåg, 60 mm mm Hålsåg, 75 mm mm Hålsåg, 86 mm mm Hålsåg, 102 mm mm Hålsåg, 121 mm mm Hålsåg, 172 mm Isoleringsfodral - Isoleringsfodralet placeras direkt över rör och ventiler för att skydda anläggningen mot frost Ventilationspaket - Ventilationspaket (50 mm) Nivåklockor (LC107) - Vi hänvisar till broschyren "Grundfos LC/LCD automatikskåp". För ytterligare information, vänligen kontakta Grundfos Tillbehör >

10 Grundfos spillvattenprogram Dränkbara avloppspumpar 1,65-29 kw Broschyren omfattar Grundfos dränkbara pumpar med kanalhjul från 1,65 till 21 kw samt SuperVortex-pumpar upp till 29 kw. Samtliga är avsedda för hantering av orensat slamhaltigt avlopp. Dränkbara avloppspumpar kw Broschyren omfattar Grundfos avloppspumpar från 15 till 155 kw för hantering av orensat och slamhaltigt avloppsvatten i krävande miljöer. Dränkbara pumpar 7,5-520 kw Broschyren omfattar Grundfos pumpar med kanalhjul, axialpumpar och propellerpumpar från 7,5 till 520 kw. Transportabla länspumpar, DW Broschyren omfattar Grundfos transportabla länspumpar (DW) från 0,8 till 20 kw, för pumpning av råvatten med slipande partiklar. KP/AP pumpar av rostfritt stål Broschyren omfattar ett brett program av högkvalitativa pumpar av rostfritt stål för användning i hushåll och inom industrin. Dränkbara pumpar av rostfritt stål, SEN Broschyren omfattar Grundfos pumpar av rostfritt stål (SEN) för aggressiva och korrosiva miljöer. Multilift M, MD, MDV och MD1 Broschyren omfattar Grundfos avloppspumpstationer för en-, två- och flerfamiljshus. LC/LCD automatikskåp Broschyren omfattar automatikskåp för pumpsystem för spillvatten. Mixers och omrörare Broschyren omfattar Grundfos nya serie av mixers och omrörare för optimal reglering av vätska och fasta partiklar inom spillvattenbehandling. Dränkbara avloppspumpar med skärsystem, SEG Broschyren omfattar Grundfos avloppspumpar med skärsystem (SEG) för pumpning av spillvatten i tryckavloppssystem, villor och sommarstugor. Dränkbara avloppspumpar 1,1-11 kw Broschyren omfattar Grundfos nya pumpserier SEV och SE1. Pumparna är försedda med SuperVortex-pumphjul eller enkanalshjul och kan hantera ca 80 % av alla spillvattenrelaterade behov. Dränkbara spillvattenpumpar 0,6-2,6 kw Broschyren omfattar Grundfos dränkbara pumpar med kanalhjul eller SuperVortexpumphjul från 0,6 till 2,6 kw. Pumparna är konstruerade för att hantera dränering, gråvatten och avloppsvatten från en-, två- eller flerfamiljshus. Grundfos dränkbara recirkulationspumpar, SRP Broschyren omfattar Grundfos dränkbara recirkulationspumpar (SRP) för pumpning av avloppsvatten och slam i avloppsreningsanläggningar. 11 Grundfos spillvattenprogram >

11 Being responsible is our foundation Thinking ahead makes it possible Innovation is the essence Business with an attitude Kunskap Att dela kunskap, erfarenhet och expertis i vårt globala nätverk kommer alltid att föra verksamheten framåt. Innovation Genom att kombinera den bästa tekniken med nya sätt att tänka, kommer vi att fortsätta att utveckla ännu bättre pumpar, system, tjänster och standarder. Lösning Med ett komplett produktprogram, som kan tillhandahålla varje tänkbara lösning, är vi den mest kompletta aktören på marknaden. GRUNDFOS AB Box MÖLNDAL Telefon: GSVMAA 1005
