1 Projekt presentation Restenäs-Andorra Strand-Lyckås

2 Lars Ålander Linda Jonsson Jesper Pedersen Erik Johansson Projektledare Abonnentingenjör Byggledare (LTA) Entreprenadingenjör Tobias Wickström Platschef Camilla Svensson Byggledare

3 Projekt presentation Organisation Betalning Tidplan LTA Styrd Borrning Schakt och ledningsbädd Bilder ifrån tidigare projekt Överlämnande

4 Organisation Projektledare Lars Ålander Byggledare LTA Jesper Pedersen Abonnentingenjör Linda Jonsson UA-Energi Stefan Johansson Byggledare Camilla Svensson Rörnät Christer Johansson Platschef Tobias Wickström Entr: Erik Johansson Arbetsledare A. Bottenmark Utsättare Per Ströby UE Styrdborrning

5 Taxekonstruktion Lag (2006:412) om allmänna vattentjänster. VA verksamhetens nödvändiga kostnader skall fördelas rättvist och skäligt utifrån den nytta varje fastighet har av den allmänna vaanläggningen. Självkostnadsprincipen. Varje vattentjänst skall bära sina nödvändiga kostnader. Nyttoprincipen. Avgifterna skall spegla den nytta fastigheten har av den allmänna va-anläggningen. Gemensam taxekonstruktion med anpassade avgiftsnivåer för respektive kommun.

6 Anläggningsavgifter Uddevalla Servisavgift (kostnad) Fast avgift. Skall täcka genomsnittet för att lägga tre ledningar. Förbindelsepunktsavgift (nytta) Fast avgift. Skall spegla nyttan av inkoppling till den allmänna anläggningen. Lägenhetsavgift (nytta) Rörlig avgift. Ökning av nytta till följd av flera lägenheter på samma yta men med samma vattentjänster. Tomtyteavgift (kostnad) Rörlig avgift baserad på tomtyta, dvs rimlig ökning i avgift med större tomt. Avgiften för bostadsfastighet eller därmed jämställd fastighet får aldrig vara större än de andra avgifterna tillsammans.

7 Betalning Infobrev innan slutbesiktning 1 månad VA-uppgift Faktura 10 dagar 5 dagar 30 dagar Löpande fast avgift Slutbesiktning Förbrukning rörlig kostnad

8 Inkoppling Kan göras samtidigt Klart att använda Inkoppling Vattenmätare Pump Koppla in sig på nätet Besiktas av Västvatten Schakt skall vara fri från vatten och vara åskådlig Fastighetsägare begär ut mätare Ledning spolas Mätare installeras Fastighetsägare begär ut pump Pumpbrunn skall vara installerad Västvatten besiktar installationen enligt checklista Västvatten driftsätter anläggningen Västvatten öppnar ventiler

9 Vattenprover För att få sitt vatten godkänt skall det: Finnas god tillgång Vara lika bra eller bättre än ett kommunalt vatten Ansökan sker via kundtjänst Provsvar skall vara Västvatten tillhanda inom 6 veckor Vattenprov görs per fastighet Vattenprov skickas till ackrediterat bolag Alcontrol eller Eurofins

10 Grundfos PUST pumpstationer för LTA system PUST finns i dimensioner från 600 mm till 1700 mm PUST finns i höjder från 1000 mm till 6000 mm PUST är tillverkad i polyethylen korrosionsbeständigt material Rörinrede i rostfritt stål AVK ventiler Barnsäkert lock Gång och cykelbart lock Körbart lock som tillbehör Inlopp tas på plats anpassas till befintliga rör, muff DN110 & 70 ingår PUST är konstruerad för att motverka uppdrift

11 Grundfos SEG AutoAdapt för LTA system SEG AutoAdapt en skärande avloppspump för säker drift, pumpen har inget behov av automatikskåp och vippor Nivågivare med automatiskt start/stopp Motorskydd mot överström Motorskydd mot hög temperatur Konditionskörning var 3:e dag (2 sek) Torrkörningsskydd Snabbkoppling av kabel till pump i rostfritt stål Inbyggd larmfunktion Slurpfunktion/självrensande tömningsfunktion var 15:e start

12 PUST med isolering för grund nedgrävning AutoAdapt PUST finns även med isolering om man p.g.a. markförhållanden inte kan gräva djupt. Kan även installeras fristående. PUST 600 x 1000 Autoadapt PUST 600 x 1500 AutoAdapt Installeras då med isolerade tryckrör och oftast även med elvärme i brunn och tryckrör

13 LTA Pumpbrunnen finns i olika varianter, dialog förs med fastighetsägaren och Västvatten för att finna modellen som passar bäst för fastigheten. Pumpbrunnen skall placeras i en, av fastighetsägaren iordningsställd, schaktgrop. Pumpbrunnen får inte vara placerad högre än golvnivå på huset. Västvattens personal kommer vid inspektion, om så är fallet, kräva att pumpbrunnsplaceringen åtgärdas innan driftsättning kan ske.

14 Styrd Borrning Styrd borrning är en schaktfri borrteknik som används vid byggande av ledningsnät. Borrhuvudet styrs från marken och har en utformning som gör det möjligt att borra krokigt, t ex under vägar, järnvägar och vattendrag Borrningen görs i två steg. Först borras ett pilothål med tunnare borr. Sedan byts borrhuvudet ut mot en roterande rymmare. När den dras tillbaka, förstorar den borrhålet samtidigt som den drar med sig ledningen eller skyddsröret. Som smörjmedel under borrning och tillbakadragande används en blandning av bentonitlera och vatten

15 Styrd Borrning

16 Schakt och ledningsbädd Schaktning för ledningar, med ledningsbädd och kringfyllning Djupet på schakten kommer att vara mellan 0,8 och c:a 2 meter

17 Styrd Borrning

18 Styrd Borrning

19 Styrd Borrning

20 Styrd Borrning

21 Styrd Borrning

22 Schakt

23 Schakt

24 Schakt

25 Schakt

26 Schakt

27 Schakt

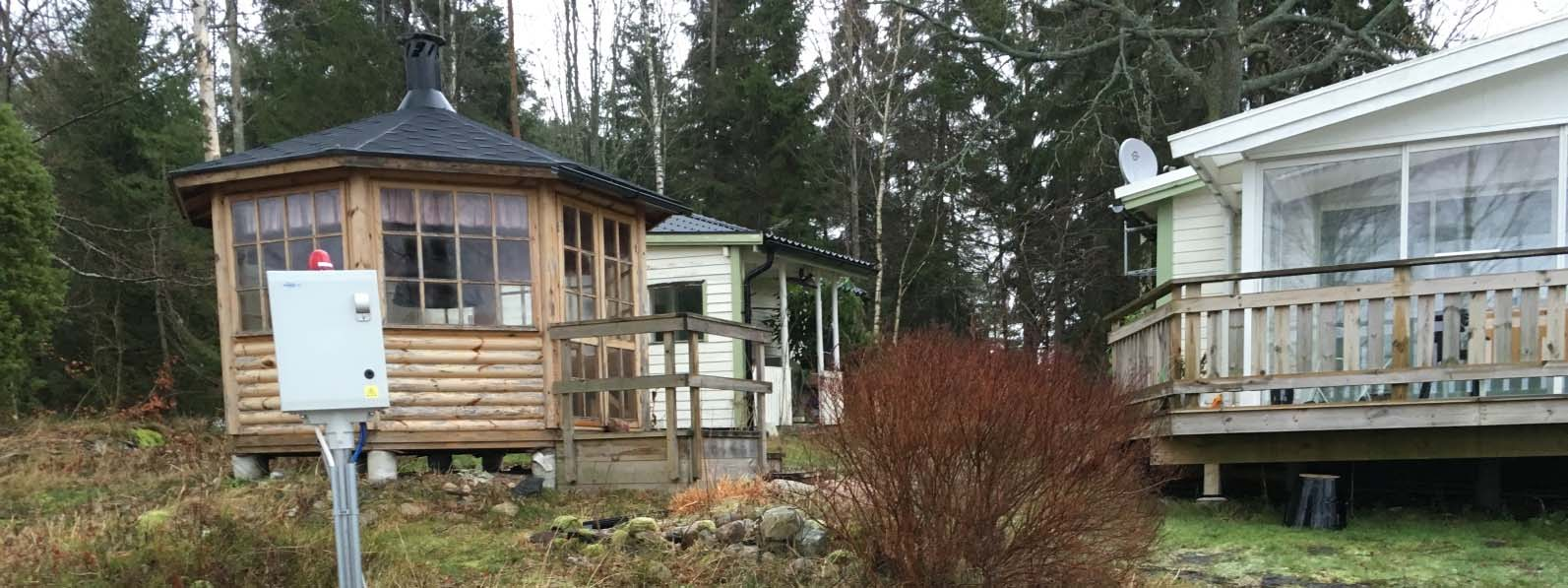

28 Pumpbrunn

29 Pumpbrunn

30 Pumpbrunn

31 Pumpbrunn

32

33

34

35

36

37 Kontaktlista Camilla Svensson Byggledare Tobias Wickström Jour Platschef Anders Bottenmark Jour Arbetsledare Jesper Pedersen LTA Installationer Linda Jonsson Abonnentfrågor
