1 GRUNDFOS VA Stora prefabricerade pumpstationer

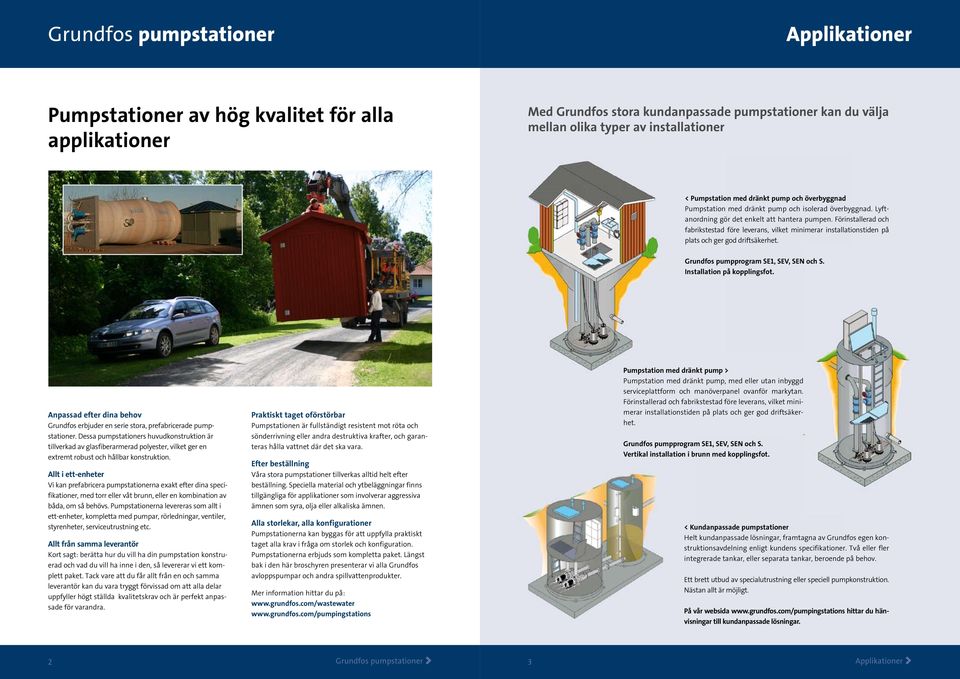

2 Grundfos pumpstationer Applikationer Pumpstationer av hög kvalitet för alla applikationer Med Grundfos stora kundanpassade pumpstationer kan du välja mellan olika typer av installationer < Pumpstation med dränkt pump och överbyggnad Pumpstation med dränkt pump och isolerad överbyggnad. Lyftanordning gör det enkelt att hantera pumpen. Förinstallerad och fabrikstestad före leverans, vilket minimerar installationstiden på plats och ger god driftsäkerhet. Grundfos pumpprogram SE1, SEV, SEN och S. Installation på kopplingsfot. Anpassad efter dina behov Grundfos erbjuder en serie stora, prefabricerade pumpstationer. Dessa pumpstationers huvudkonstruktion är tillverkad av glasfiberarmerad polyester, vilket ger en extremt robust och hållbar konstruktion. Allt i ett-enheter Vi kan prefabricera pumpstationerna exakt efter dina specifikationer, med torr eller våt brunn, eller en kombination av båda, om så behövs. Pumpstationerna levereras som allt i ett-enheter, kompletta med pumpar, rörledningar, ventiler, styrenheter, serviceutrustning etc. Allt från samma leverantör Kort sagt: berätta hur du vill ha din pumpstation konstruerad och vad du vill ha inne i den, så levererar vi ett komplett paket. Tack vare att du får allt från en och samma leverantör kan du vara tryggt förvissad om att alla delar uppfyller högt ställda kvalitetskrav och är perfekt anpassade för varandra. Praktiskt taget oförstörbar Pumpstationen är fullständigt resistent mot röta och sönderrivning eller andra destruktiva krafter, och garanteras hålla vattnet där det ska vara. Efter beställning Våra stora pumpstationer tillverkas alltid helt efter beställning. Speciella material och ytbeläggningar finns tillgängliga för applikationer som involverar aggressiva ämnen som syra, olja eller alkaliska ämnen. Alla storlekar, alla konfigurationer Pumpstationerna kan byggas för att uppfylla praktiskt taget alla krav i fråga om storlek och konfiguration. Pumpstationerna erbjuds som kompletta paket. Längst bak i den här broschyren presenterar vi alla Grundfos avloppspumpar och andra spillvattenprodukter. Mer information hittar du på: Pumpstation med dränkt pump > Pumpstation med dränkt pump, med eller utan inbyggd serviceplattform och manöverpanel ovanför markytan. Förinstallerad och fabrikstestad före leverans, vilket minimerar installationstiden på plats och ger god driftsäkerhet. Grundfos pumpprogram SE1, SEV, SEN och S. Vertikal installation i brunn med kopplingsfot. < Kundanpassade pumpstationer Helt kundanpassade lösningar, framtagna av Grundfos egen konstruktionsavdelning enligt kundens specifikationer. Två eller fler integrerade tankar, eller separata tankar, beroende på behov. Ett brett utbud av specialutrustning eller speciell pumpkonstruktion. Nästan allt är möjligt. På vår websida hittar du hänvisningar till kundanpassade lösningar. Grundfos pumpstationer > Applikationer >

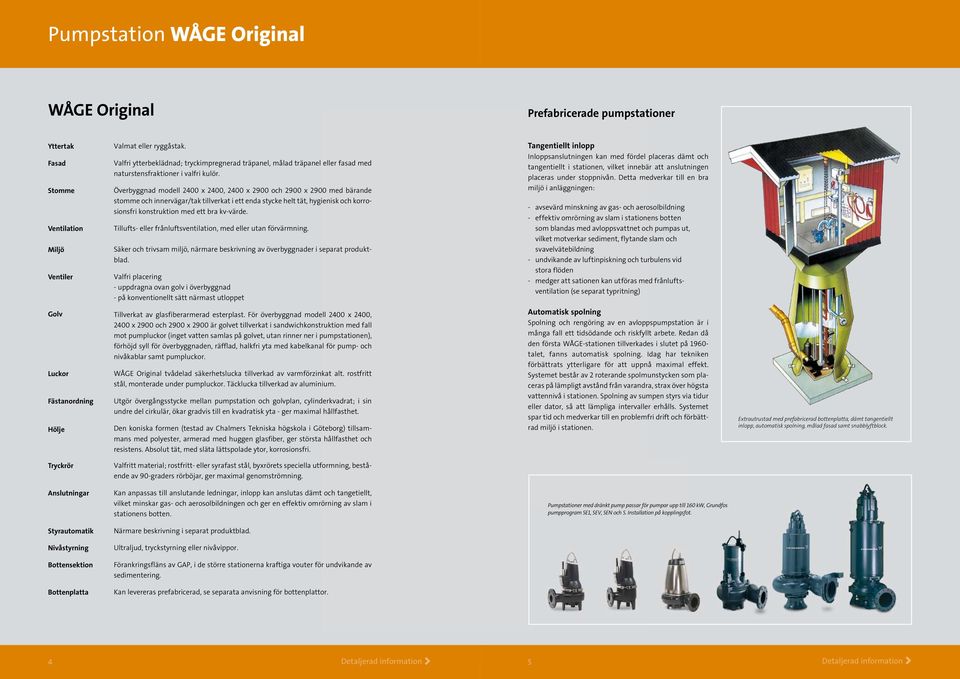

3 Pumpstation WÅGE Original WÅGE Original Prefabricerade pumpstationer Yttertak Fasad Stomme Ventilation Miljö Ventiler Valmat eller ryggåstak. Valfri ytterbeklädnad; tryckimpregnerad träpanel, målad träpanel eller fasad med naturstensfraktioner i valfri kulör. Överbyggnad modell 2400 x 2400, 2400 x 2900 och 2900 x 2900 med bärande stomme och innervägar/tak tillverkat i ett enda stycke helt tät, hygienisk och korrosionsfri konstruktion med ett bra kv-värde. Tillufts- eller frånluftsventilation, med eller utan förvärmning. Säker och trivsam miljö, närmare beskrivning av överbyggnader i separat produktblad. Valfri placering - uppdragna ovan golv i överbyggnad - på konventionellt sätt närmast utloppet Tangentiellt inlopp Inloppsanslutningen kan med fördel placeras dämt och tangentiellt i stationen, vilket innebär att anslutningen placeras under stoppnivån. Detta medverkar till en bra miljö i anläggningen: - avsevärd minskning av gas- och aerosolbildning - effektiv omrörning av slam i stationens botten som blandas med avloppsvattnet och pumpas ut, vilket motverkar sediment, flytande slam och svavelvätebildning - undvikande av luftinpiskning och turbulens vid stora flöden - medger att sationen kan utföras med frånluftsventilation (se separat typritning) Golv Luckor Fästanordning Hölje Tillverkat av glasfiberarmerad esterplast. För överbyggnad modell 2400 x 2400, 2400 x 2900 och 2900 x 2900 är golvet tillverkat i sandwichkonstruktion med fall mot pumpluckor (inget vatten samlas på golvet, utan rinner ner i pumpstationen), förhöjd syll för överbyggnaden, räfflad, halkfri yta med kabelkanal för pump- och nivåkablar samt pumpluckor. WÅGE Original tvådelad säkerhetslucka tillverkad av varmförzinkat alt. rostfritt stål, monterade under pumpluckor. Täcklucka tillverkad av aluminium. Utgör övergångsstycke mellan pumpstation och golvplan, cylinderkvadrat; i sin undre del cirkulär, ökar gradvis till en kvadratisk yta - ger maximal hållfasthet. Den koniska formen (testad av Chalmers Tekniska högskola i Göteborg) tillsammans med polyester, armerad med huggen glasfiber, ger största hållfasthet och resistens. Absolut tät, med släta lättspolade ytor, korrosionsfri. Automatisk spolning Spolning och rengöring av en avloppspumpstation är i många fall ett tidsödande och riskfyllt arbete. Redan då den första WÅGE-stationen tillverkades i slutet på talet, fanns automatisk spolning. Idag har tekniken förbättrats ytterligare för att uppnå maximal effekt. Systemet består av 2 roterande spolmunstycken som placeras på lämpligt avstånd från varandra, strax över högsta vattennivå i stationen. Spolning av sumpen styrs via tidur eller dator, så att lämpliga intervaller erhålls. Systemet spar tid och medverkar till en problemfri drift och förbättrad miljö i stationen. Extrautrustad med prefabricerad bottenplatta, dämt tangentiellt inlopp, automatisk spolning, målad fasad samt snabblyftblock. Tryckrör Valfritt material; rostfritt- eller syrafast stål, byxrörets speciella utformning, bestående av 90-graders rörböjar, ger maximal genomströmning. Anslutningar Kan anpassas till anslutande ledningar, inlopp kan anslutas dämt och tangetiellt, vilket minskar gas- och aerosolbildningen och ger en effektiv omrörning av slam i stationens botten. Pumpstationer med dränkt pump passar för pumpar upp till 160 kw, Grundfos pumpprogram SE1, SEV, SEN och S. Installation på kopplingsfot. Styrautomatik Närmare beskrivning i separat produktblad. Nivåstyrning Ultraljud, tryckstyrning eller nivåvippor. Bottensektion Förankringsfläns av GAP, i de större stationerna kraftiga vouter för undvikande av sedimentering. Bottenplatta Kan levereras prefabricerad, se separata anvisning för bottenplattor.

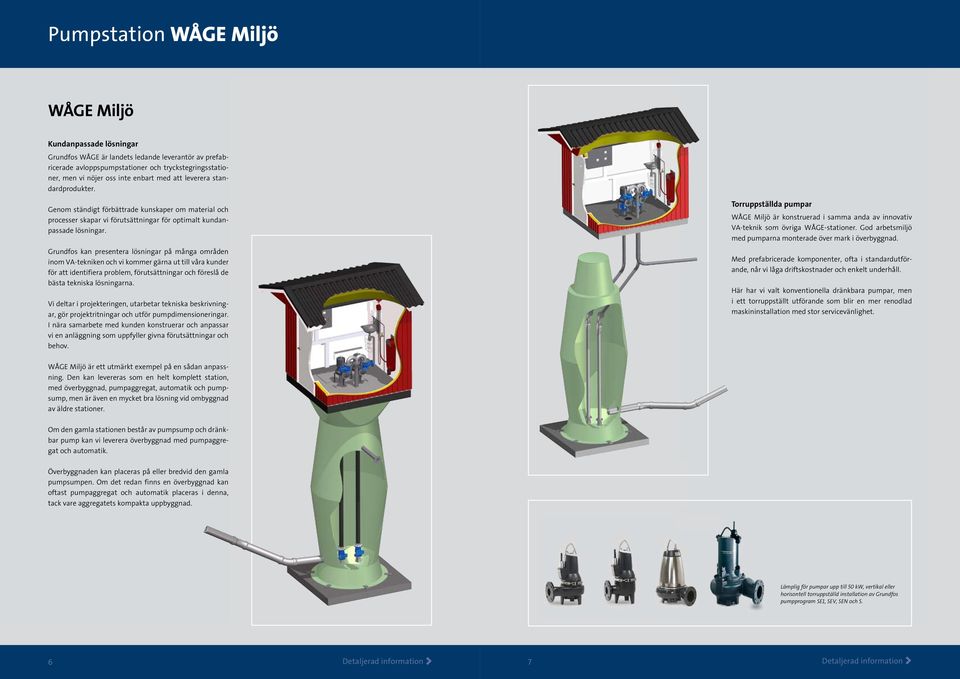

4 Pumpstation WÅGE Miljö WÅGE Miljö Kundanpassade lösningar Grundfos WÅGE är landets ledande leverantör av prefabricerade avloppspumpstationer och tryckstegringsstationer, men vi nöjer oss inte enbart med att leverera standardprodukter. Genom ständigt förbättrade kunskaper om material och processer skapar vi förutsättningar för optimalt kundanpassade lösningar. Grundfos kan presentera lösningar på många områden inom VA-tekniken och vi kommer gärna ut till våra kunder för att identifiera problem, förutsättningar och föreslå de bästa tekniska lösningarna. Vi deltar i projekteringen, utarbetar tekniska beskrivningar, gör projektritningar och utför pumpdimensioneringar. I nära samarbete med kunden konstruerar och anpassar vi en anläggning som uppfyller givna förutsättningar och behov. Torruppställda pumpar WÅGE Miljö är konstruerad i samma anda av innovativ VA-teknik som övriga WÅGE-stationer. God arbetsmiljö med pumparna monterade över mark i överbyggnad. Med prefabricerade komponenter, ofta i standardutförande, når vi låga driftskostnader och enkelt underhåll. Här har vi valt konventionella dränkbara pumpar, men i ett torruppställt utförande som blir en mer renodlad maskininstallation med stor servicevänlighet. WÅGE Miljö är ett utmärkt exempel på en sådan anpassning. Den kan levereras som en helt komplett station, med överbyggnad, pumpaggregat, automatik och pumpsump, men är även en mycket bra lösning vid ombyggnad av äldre stationer. Om den gamla stationen består av pumpsump och dränkbar pump kan vi leverera överbyggnad med pumpaggregat och automatik. Överbyggnaden kan placeras på eller bredvid den gamla pumpsumpen. Om det redan finns en överbyggnad kan oftast pumpaggregat och automatik placeras i denna, tack vare aggregatets kompakta uppbyggnad. Lämplig för pumpar upp till 50 kw, vertikal eller horisontell torruppställd installation av Grundfos pumpprogram SE1, SEV, SEN och S.

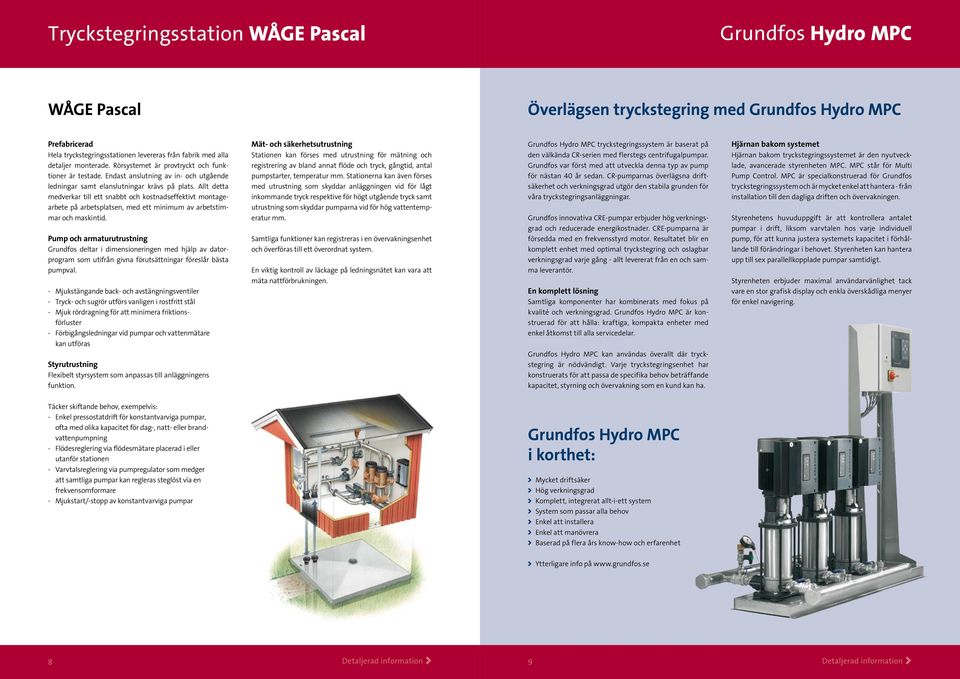

5 Tryckstegringsstation WÅGE Pascal Grundfos Hydro MPC WÅGE Pascal Överlägsen tryckstegring med Grundfos Hydro MPC Prefabricerad Hela tryckstegringsstationen levereras från fabrik med alla detaljer monterade. Rörsystemet är provtryckt och funktioner är testade. Endast anslutning av in- och utgående ledningar samt elanslutningar krävs på plats. Allt detta medverkar till ett snabbt och kostnadseffektivt montagearbete på arbetsplatsen, med ett minimum av arbetstimmar och maskintid. Pump och armaturutrustning Grundfos deltar i dimensioneringen med hjälp av datorprogram som utifrån givna förutsättningar föreslår bästa pumpval. - Mjukstängande back- och avstängningsventiler - Tryck- och sugrör utförs vanligen i rostfritt stål - Mjuk rördragning för att minimera friktionsförluster - Förbigångsledningar vid pumpar och vattenmätare kan utföras Styrutrustning Flexibelt styrsystem som anpassas till anläggningens funktion. Mät- och säkerhetsutrustning Stationen kan förses med utrustning för mätning och registrering av bland annat flöde och tryck, gångtid, antal pumpstarter, temperatur mm. Stationerna kan även förses med utrustning som skyddar anläggningen vid för lågt inkommande tryck respektive för högt utgående tryck samt utrustning som skyddar pumparna vid för hög vattentemperatur mm. Samtliga funktioner kan registreras i en övervakningsenhet och överföras till ett överordnat system. En viktig kontroll av läckage på ledningsnätet kan vara att mäta nattförbrukningen. Grundfos Hydro MPC tryckstegringssystem är baserat på den välkända CR-serien med flerstegs centrifugalpumpar. Grundfos var först med att utveckla denna typ av pump för nästan 40 år sedan. CR-pumparnas överlägsna driftsäkerhet och verkningsgrad utgör den stabila grunden för våra tryckstegringsanläggningar. Grundfos innovativa CRE-pumpar erbjuder hög verkningsgrad och reducerade energikostnader. CRE-pumparna är försedda med en frekvensstyrd motor. Resultatet blir en komplett enhet med optimal tryckstegring och oslagbar verkningsgrad varje gång - allt levererat från en och samma leverantör. En komplett lösning Samtliga komponenter har kombinerats med fokus på kvalité och verkningsgrad. Grundfos Hydro MPC är konstruerad för att hålla: kraftiga, kompakta enheter med enkel åtkomst till alla servicedelar. Grundfos Hydro MPC kan användas överallt där tryckstegring är nödvändigt. Varje tryckstegringsenhet har konstruerats för att passa de specifika behov beträffande kapacitet, styrning och övervakning som en kund kan ha. Hjärnan bakom systemet Hjärnan bakom tryckstegringssystemet är den nyutvecklade, avancerade styrenheten MPC. MPC står för Multi Pump Control. MPC är specialkonstruerad för Grundfos tryckstegringssystem och är mycket enkel att hantera - från installation till den dagliga driften och övervakningen. Styrenhetens huvuduppgift är att kontrollera antalet pumpar i drift, liksom varvtalen hos varje individuell pump, för att kunna justera systemets kapacitet i förhållande till förändringar i behovet. Styrenheten kan hantera upp till sex parallellkopplade pumpar samtidigt. Styrenheten erbjuder maximal användarvänlighet tack vare en stor grafisk display och enkla överskådliga menyer för enkel navigering. Täcker skiftande behov, exempelvis: - Enkel pressostatdrift för konstantvarviga pumpar, ofta med olika kapacitet för dag-, natt- eller brandvattenpumpning - Flödesreglering via flödesmätare placerad i eller utanför stationen - Varvtalsreglering via pumpregulator som medger att samtliga pumpar kan regleras steglöst via en frekvensomformare - Mjukstart/-stopp av konstantvarviga pumpar Grundfos Hydro MPC i korthet: Mycket driftsäker Hög verkningsgrad Komplett, integrerat allt-i-ett system System som passar alla behov Enkel att installera Enkel att manövrera Baserad på flera års know-how och erfarenhet Ytterligare info på

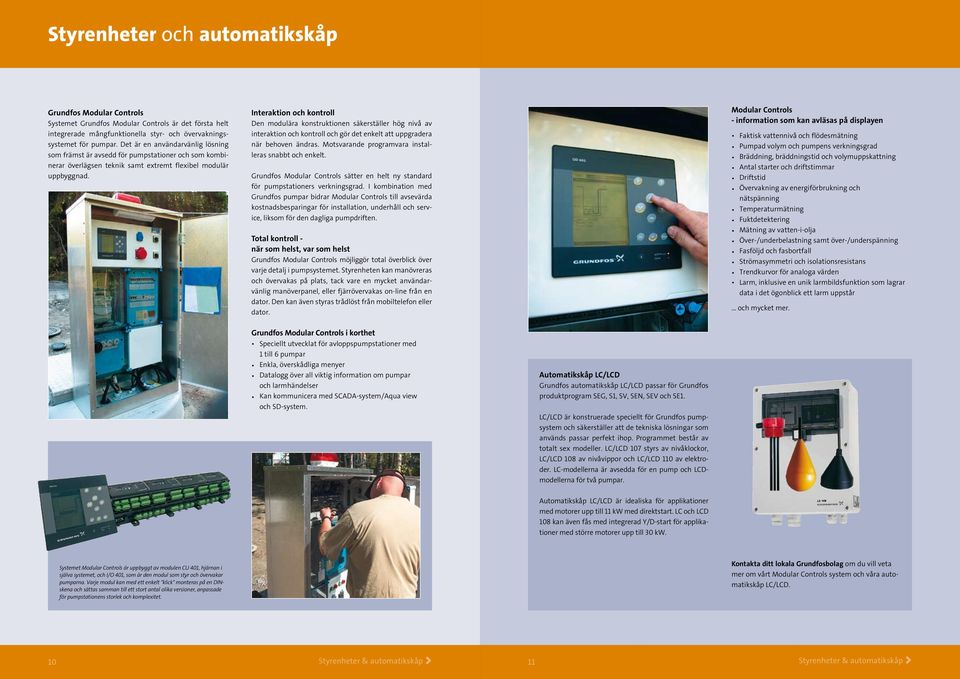

6 Styrenheter och automatikskåp Grundfos Modular Controls Systemet Grundfos Modular Controls är det första helt integrerade mångfunktionella styr- och övervakningssystemet för pumpar. Det är en användarvänlig lösning som främst är avsedd för pumpstationer och som kombinerar överlägsen teknik samt extremt flexibel modulär uppbyggnad. Interaktion och kontroll Den modulära konstruktionen säkerställer hög nivå av interaktion och kontroll och gör det enkelt att uppgradera när behoven ändras. Motsvarande programvara installeras snabbt och enkelt. Grundfos Modular Controls sätter en helt ny standard för pumpstationers verkningsgrad. I kombination med Grundfos pumpar bidrar Modular Controls till avsevärda kostnadsbesparingar för installation, underhåll och service, liksom för den dagliga pumpdriften. Total kontroll - när som helst, var som helst Grundfos Modular Controls möjliggör total överblick över varje detalj i pumpsystemet. Styrenheten kan manövreras och övervakas på plats, tack vare en mycket användarvänlig manöverpanel, eller fjärrövervakas on-line från en dator. Den kan även styras trådlöst från mobiltelefon eller dator. Modular Controls - information som kan avläsas på displayen Faktisk vattennivå och flödesmätning Pumpad volym och pumpens verkningsgrad Bräddning, bräddningstid och volymuppskattning Antal starter och driftstimmar Driftstid Övervakning av energiförbrukning och nätspänning Temperaturmätning Fuktdetektering Mätning av vatten-i-olja Över-/underbelastning samt över-/underspänning Fasföljd och fasbortfall Strömasymmetri och isolationsresistans Trendkurvor för analoga värden Larm, inklusive en unik larmbildsfunktion som lagrar data i det ögonblick ett larm uppstår... och mycket mer. Grundfos Modular Controls i korthet Speciellt utvecklat för avloppspumpstationer med 1 till 6 pumpar Enkla, överskådliga menyer Datalogg över all viktig information om pumpar och larmhändelser Kan kommunicera med SCADA-system/Aqua view och SD-system. Automatikskåp LC/LCD Grundfos automatikskåp LC/LCD passar för Grundfos produktprogram SEG, S1, SV, SEN, SEV och SE1. LC/LCD är konstruerade speciellt för Grundfos pumpsystem och säkerställer att de tekniska lösningar som används passar perfekt ihop. Programmet består av totalt sex modeller. LC/LCD 107 styrs av nivåklockor, LC/LCD 108 av nivåvippor och LC/LCD 110 av elektroder. LC-modellerna är avsedda för en pump och LCDmodellerna för två pumpar. Automatikskåp LC/LCD är idealiska för applikationer med motorer upp till 11 kw med direktstart. LC och LCD 108 kan även fås med integrerad Y/D-start för applikationer med större motorer upp till 30 kw. Systemet Modular Controls är uppbyggt av modulen CU 401, hjärnan i själva systemet, och I/O 401, som är den modul som styr och övervakar pumparna. Varje modul kan med ett enkelt "klick" monteras på en DINskena och sättas samman till ett stort antal olika versioner, anpassade för pumpstationens storlek och komplexitet. Kontakta ditt lokala Grundfosbolag om du vill veta mer om vårt Modular Controls system och våra automatikskåp LC/LCD. 10 Styrenheter & automatikskåp > 11 Styrenheter & automatikskåp >

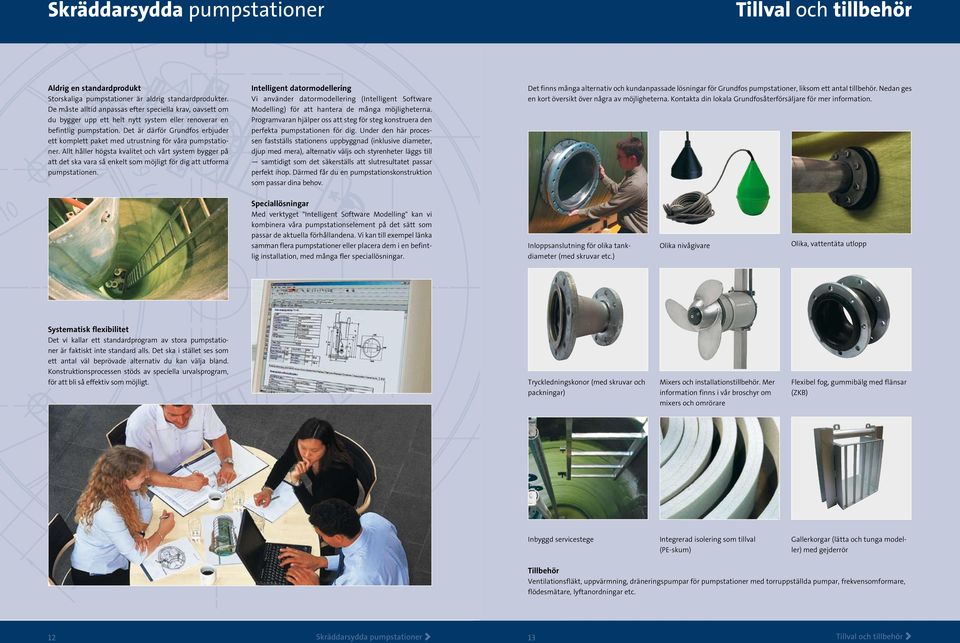

7 Skräddarsydda pumpstationer Tillval och tillbehör Aldrig en standardprodukt Storskaliga pumpstationer är aldrig standardprodukter. De måste alltid anpassas efter speciella krav, oavsett om du bygger upp ett helt nytt system eller renoverar en befintlig pumpstation. Det är därför Grundfos erbjuder ett komplett paket med utrustning för våra pumpstationer. Allt håller högsta kvalitet och vårt system bygger på att det ska vara så enkelt som möjligt för dig att utforma pumpstationen. Intelligent datormodellering Vi använder datormodellering (Intelligent Software Modelling) för att hantera de många möjligheterna. Programvaran hjälper oss att steg för steg konstruera den perfekta pumpstationen för dig. Under den här processen fastställs stationens uppbyggnad (inklusive diameter, djup med mera), alternativ väljs och styrenheter läggs till samtidigt som det säkerställs att slutresultatet passar perfekt ihop. Därmed får du en pumpstationskonstruktion som passar dina behov. Det finns många alternativ och kundanpassade lösningar för Grundfos pumpstationer, liksom ett antal tillbehör. Nedan ges en kort översikt över några av möjligheterna. Kontakta din lokala Grundfosåterförsäljare för mer information. Speciallösningar Med verktyget "Intelligent Software Modelling" kan vi kombinera våra pumpstationselement på det sätt som passar de aktuella förhållandena. Vi kan till exempel länka samman flera pumpstationer eller placera dem i en befintlig installation, med många fler speciallösningar. Inloppsanslutning för olika tankdiameter (med skruvar etc.) Olika nivågivare Olika, vattentäta utlopp Systematisk flexibilitet Det vi kallar ett standardprogram av stora pumpstationer är faktiskt inte standard alls. Det ska i stället ses som ett antal väl beprövade alternativ du kan välja bland. Konstruktionsprocessen stöds av speciella urvalsprogram, för att bli så effektiv som möjligt. Tryckledningskonor (med skruvar och packningar) Mixers och installationstillbehör. Mer information finns i vår broschyr om mixers och omrörare Flexibel fog, gummibälg med flänsar (ZKB) Inbyggd servicestege Integrerad isolering som tillval (PE-skum) Gallerkorgar (lätta och tunga modeller) med gejderrör Tillbehör Ventilationsfläkt, uppvärmning, dräneringspumpar för pumpstationer med torruppställda pumpar, frekvensomformare, flödesmätare, lyftanordningar etc. 12 Skräddarsydda pumpstationer > 13 Tillval och tillbehör >

8 Anteckningar Grundfos spillvattenprogram Egna anteckningar S 5-29 kw pumpar med kanalhjul från 5 till 21 kw samt SuperVortex-pumpar upp till 29 kw. Samtliga är avsedda för hantering av orensat slamhaltigt avlopp. Finns i versioner för 50 respektive 60 Hz. S kw Broschyren omfattar Grundfos avloppspumpar från 15 till 155 kw för hantering av orensat slamhaltigt avlopp i krävande applikationer. Finns i versioner för 50 respektive 60 Hz. S/SA upp till 520 kw Broschyren omfattar Grundfos pumpar med kanalhjul, axialpumpar och propellerpumpar från 7,5 till 520 kw. S-pump serie 72 pumpar från 90 till 225 kw för pumpning av stora volymer spillvatten samt orensat slamhaltigt avlopp. S-pumpar 1,65-5,0 kw pumpar med kanalhjul eller SuperVortexpumphjul från 1,65 till 5,0 kw, alla lämpliga för ofiltrerat avlopp. SEN 1,0-21 kw Broschyren omfattar Grundfos pumpar av rostfritt stål (SEN) för aggressiva och korrosiva miljöer. Multlift M, MD, MDV och MD1 Broschyren omfattar Grundfos avloppspumpstationer för en-, två- eller flerfamiljshus. LC/LCD automatikskåp Broschyren omfattar Grundfos automatikskåp för pumpsystem för spillvatten. Prefabricerade pumpstationer Broschyren omfattar Grundfos prefabricerade pumpstationer för uppsamling och borttransport av dräneringsvatten, ytvatten samt spillvatten och avlopp från hushåll och industri. SEG 0,9-4,0 kw Broschyren omfattar Grundfos avloppspumpar med skärsystem (SEG) för pumpning av spillvatten med toalettavlopp. DP, EF, SE1 och SEV 0,6-2,6 kw pumpar med kanalhjul eller SuperVortexpumphjul från 0,6 till 2,6 kw. Konstruerade för att hantera dränering, gråvatten och avlopp från privatbostäder. SE1 och SEV 1,1-11 kw Broschyren omfattar Grundfos nya pumpserier SEV och SE1. Pumparna är försedda med SuperVortex-pumphjul eller enkanalshjul och kan hantera ca 80 % av alla spillvattenrelaterade behov. SRP 3,0-24 kw recirkulationspumpar (SRP) för spillvattenanläggningar och översvämningsreglering. Finns i versioner för 50 respektive 60 Hz. AMD, AMG och AFG Broschyren omfattar Grundfos nya serien av mixers och omrörare för optimal reglering av vätska och fasta partiklar inom behandling av spillvatten. Modular Controls för pumpstationer Broschyren beskriver det första helt integrerade mångfunktionella styr- och övervakningssystemet för pumpar. 14 Anteckningar > 15 Produktprogram >

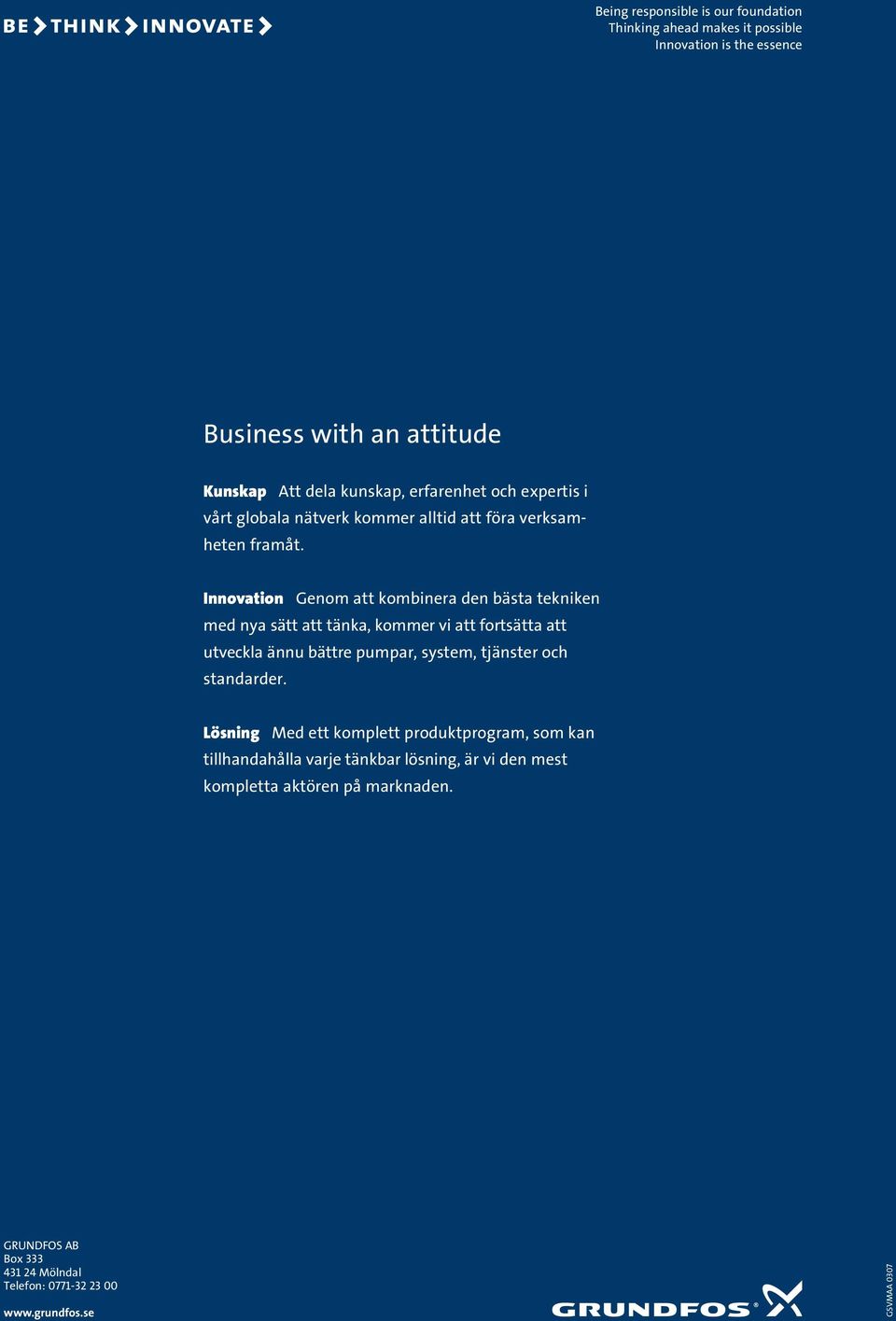

9 Being responsible is our foundation Thinking ahead makes it possible Innovation is the essence Business with an attitude Kunskap Att dela kunskap, erfarenhet och expertis i vårt globala nätverk kommer alltid att föra verksamheten framåt. Innovation Genom att kombinera den bästa tekniken med nya sätt att tänka, kommer vi att fortsätta att utveckla ännu bättre pumpar, system, tjänster och standarder. Lösning Med ett komplett produktprogram, som kan tillhandahålla varje tänkbar lösning, är vi den mest kompletta aktören på marknaden. GRUNDFOS AB Box Mölndal Telefon: GSVMAA 0307
